Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Содержание

• 1 Виды вытяжек и их конструктивные особенности
• 2 Размеры встроенной вытяжки
• 3 Монтаж встроенной вытяжки. Необходимые материалы и инструменты
• 4 Работа с нижней полкой шкафа
• 5 Трансформация средней части шкафа
• 6 Встраиваем вытяжку в шкаф и монтируем воздуховод
• 7 Видео: Установка встраиваемой вытяжки

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

   Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.
   Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

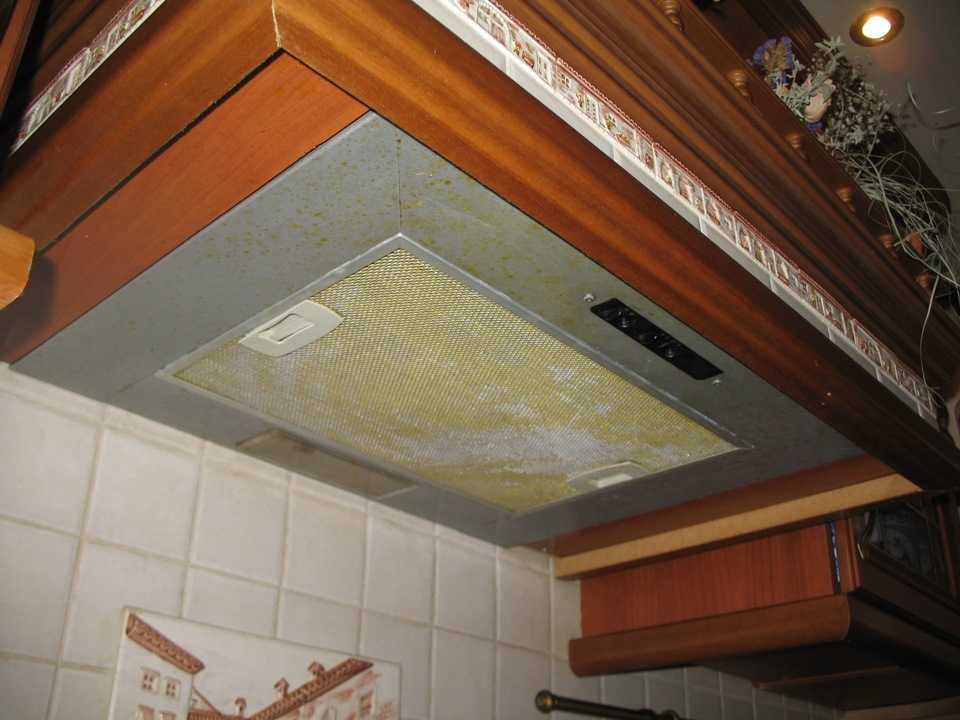

   Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

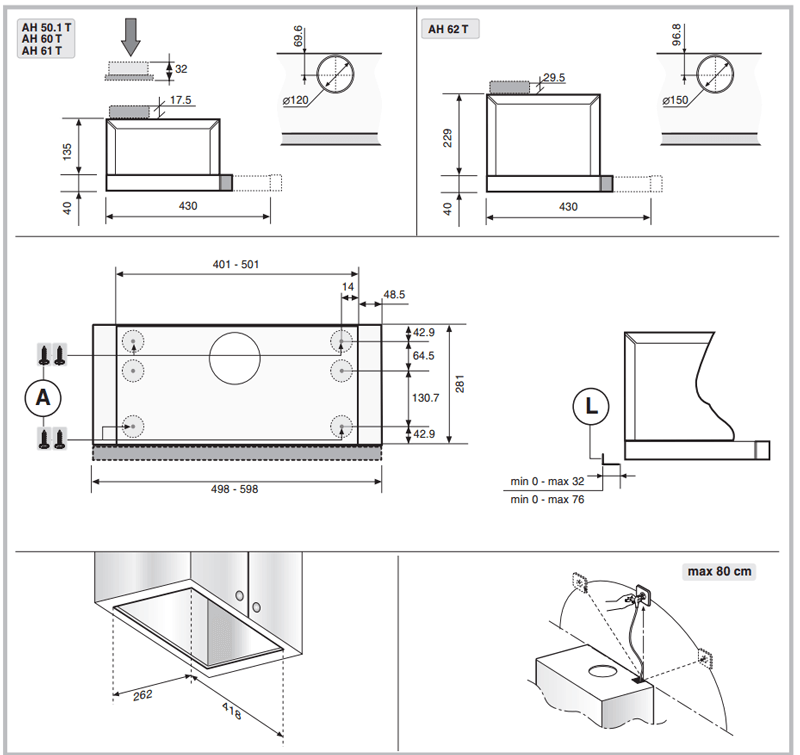

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж.

Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.
   Пластиковый воздуховод для подключения к вытяжке

2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

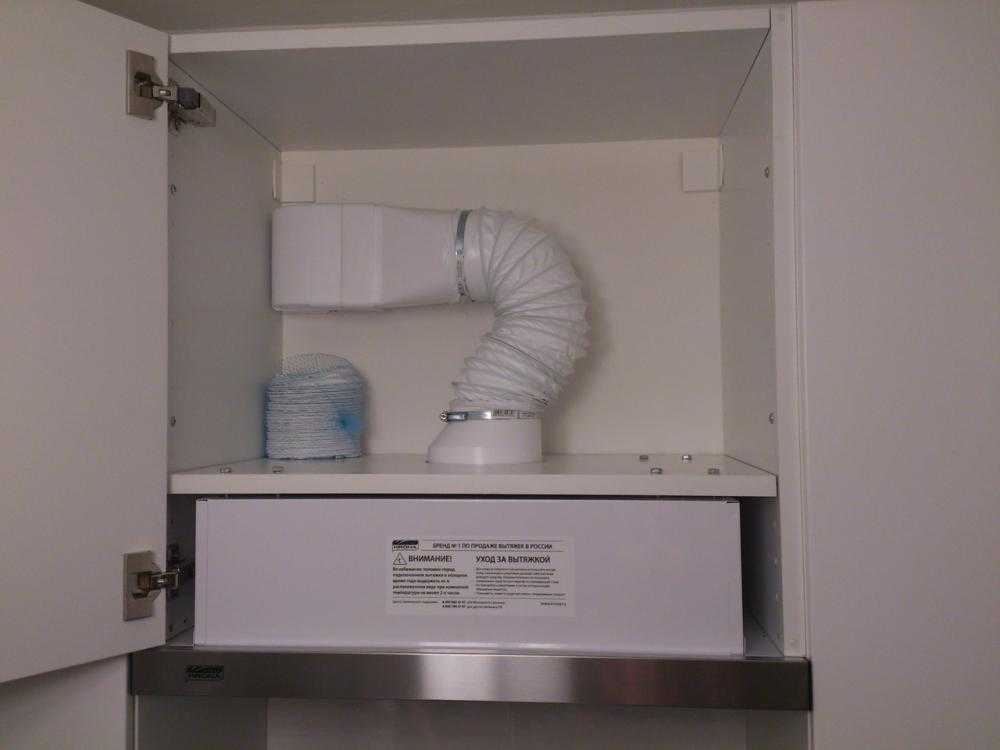

   Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

• Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
• Сделать шкаф под вытяжку своими руками, опираясь на размеры.
• Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

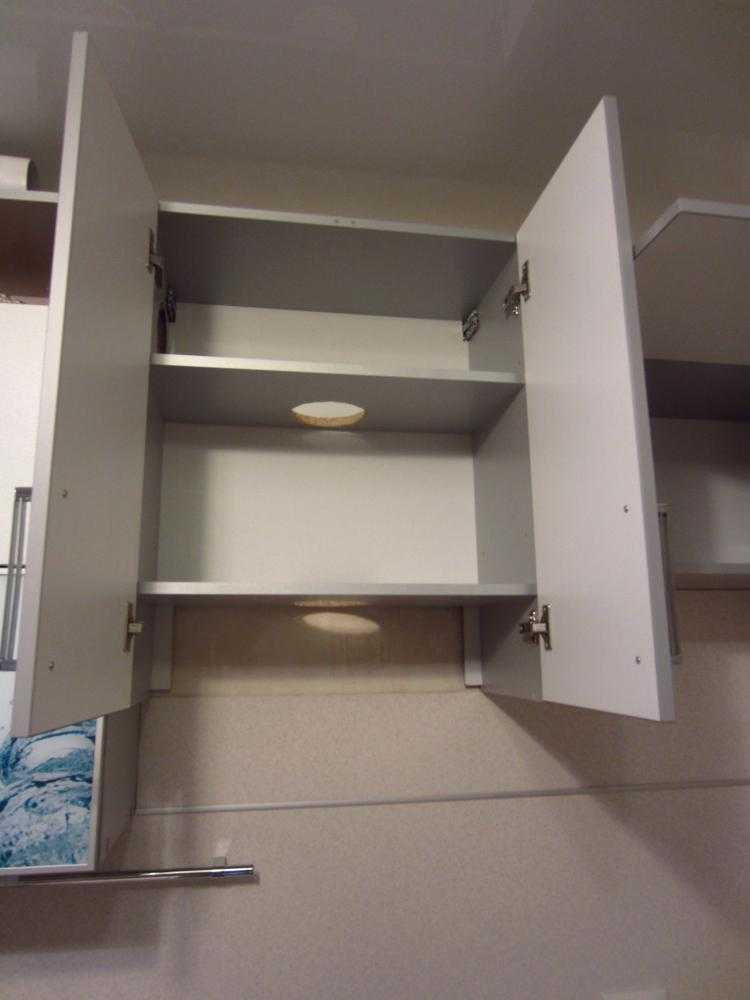

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

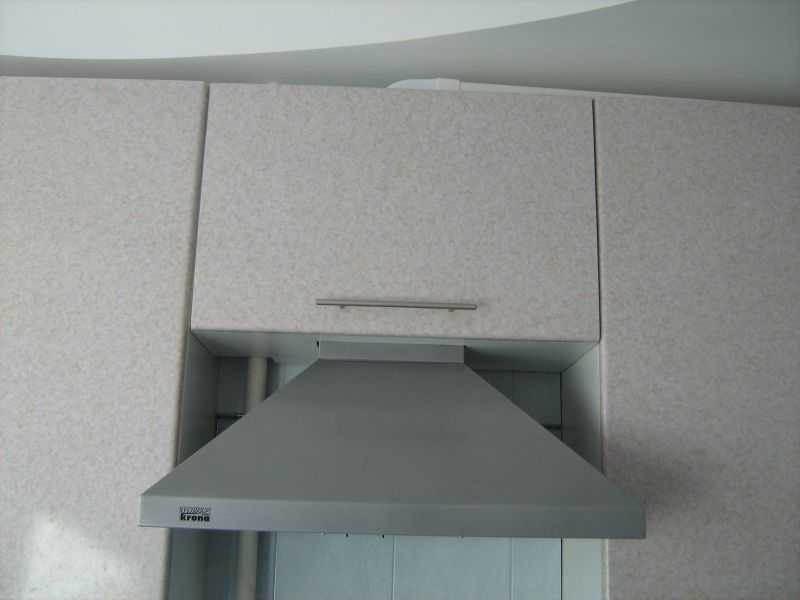

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

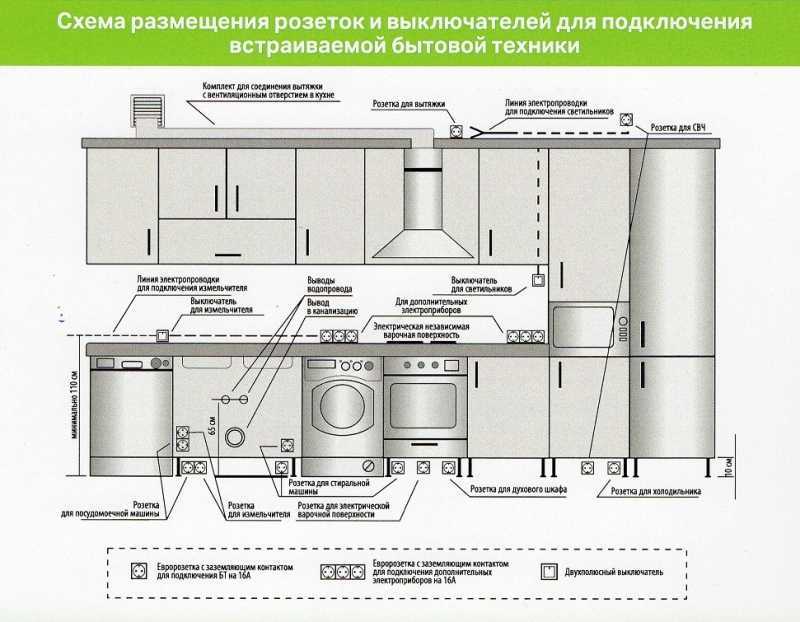

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

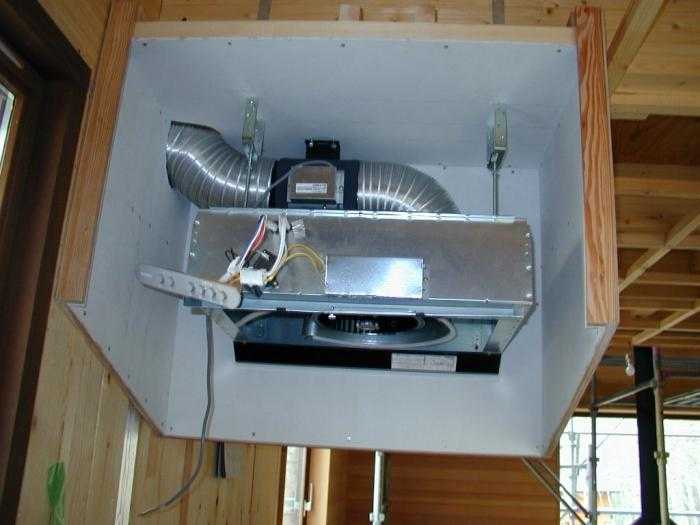

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

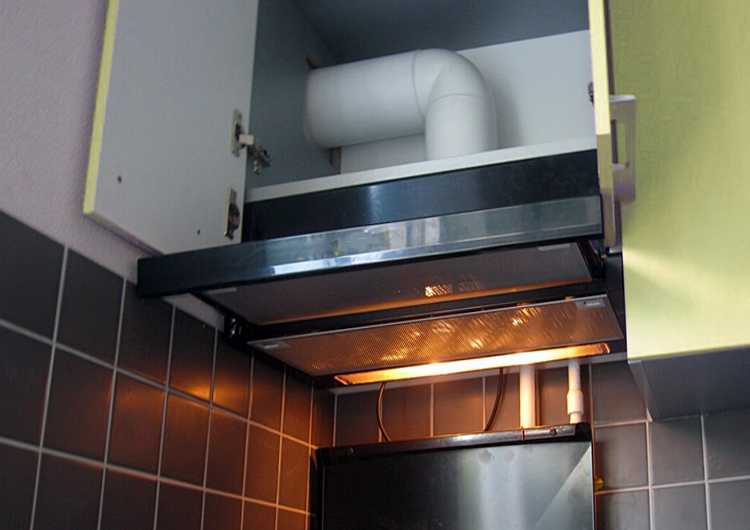

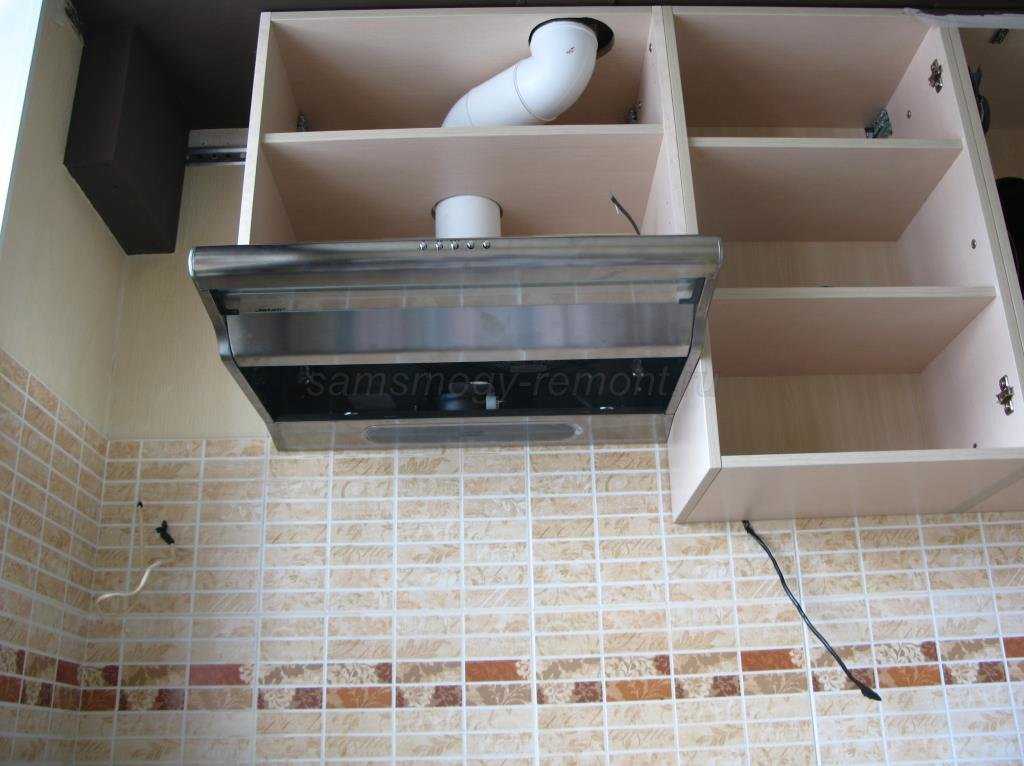

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

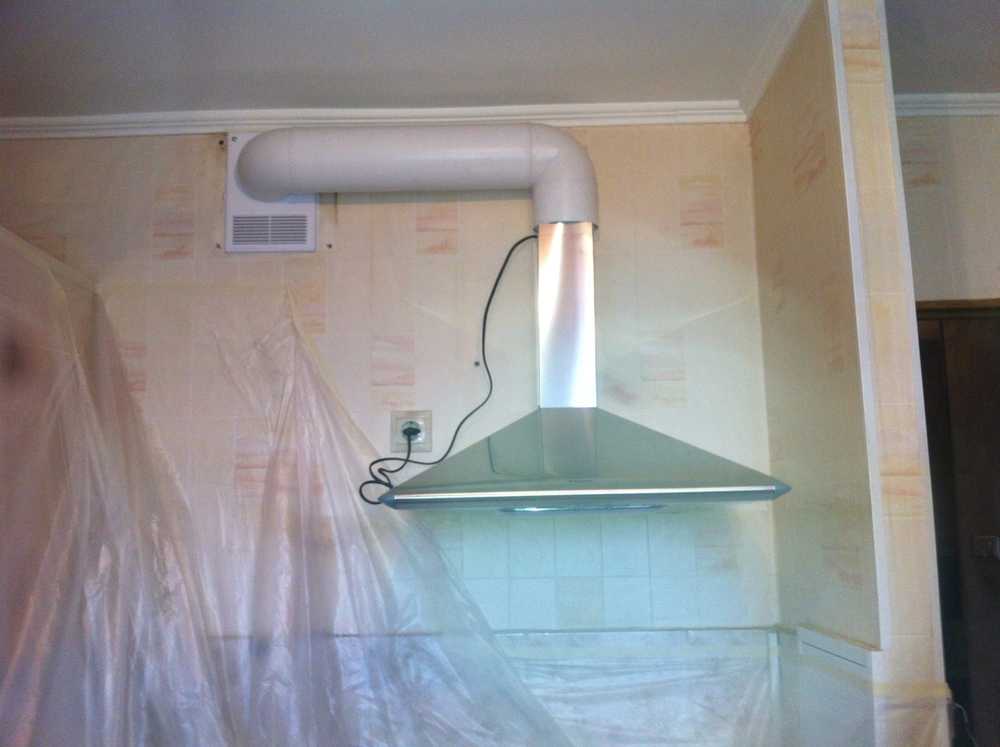

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

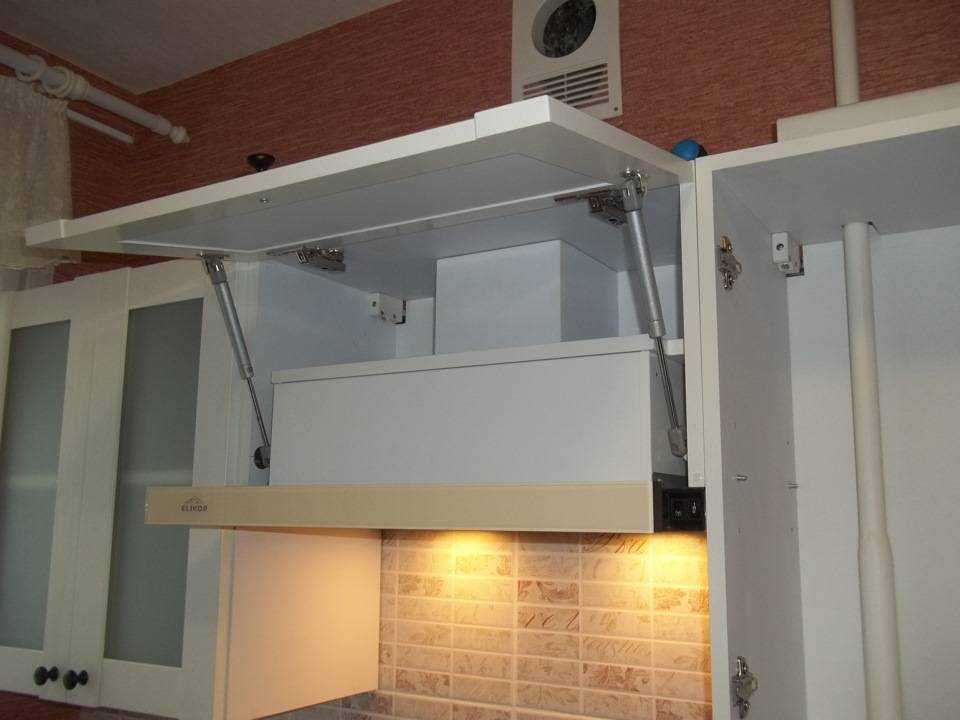

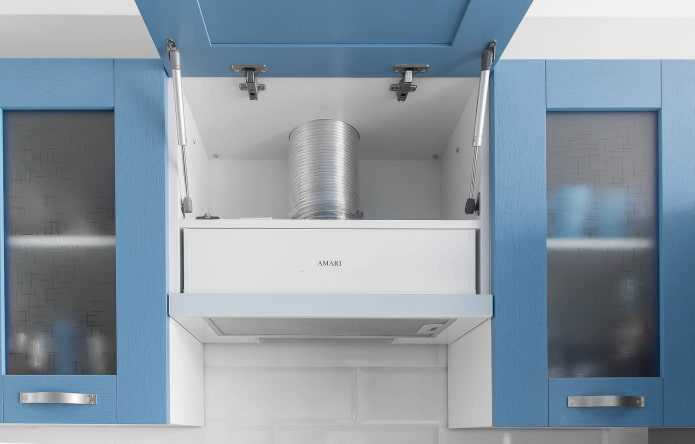

Пример крепления вытяжки в шкаф над варочной поверхностью

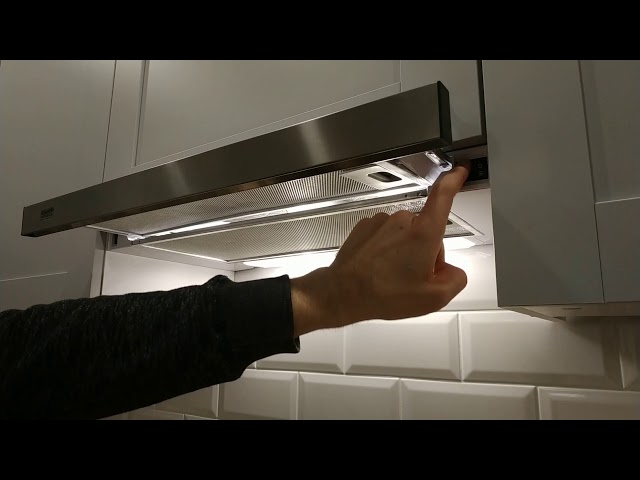

Видео: Установка встраиваемой вытяжки

Предыдущая

КухняИз какого материала лучше выбирать кухонный гарнитур?

Следующая

КухняКак сделать столешницу из дерева своими руками

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Вытяжка, встроенная в кухонный шкаф

Содержание

• Принцип работы
  • Рециркуляционный
  • Проточный
• Фильтры
  • Одноразовые
  • Многоразовые
• Виды вытяжных модулей
  • Купольные
  • Настенные
  • Островные
  • Встраиваемые
• Поэтапная установка купольной вытяжки
• Руководство по установке встроенной вытяжки в шкаф
• Особенности монтажа воздуховодов
• Как сделать ящик под вытяжку на кухне своими руками
• Ответы на популярные вопросы
  • Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
  • Как установить встроенную вытяжку с выдвижной частью?
  • Как установить встраиваемую вытяжку в шкаф большого размера?
  • Что делать если мощности недостаточно?
  • Как сделать, чтобы вытяжка не мешала естественной вентиляции?
• Заключение

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

1. Рециркуляционный.
2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м³/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

1. Делаем чертёж деталей шкафа и схему его сборки.
2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м² материала.
3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
5. С помощью шуруповёрта и метизов собираем корпус ящика
6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м³/ч до 1500 – 2000 м³/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Переоборудованный гараж Tacoma // Учебное пособие по сборке встроенного вентиляционного вытяжного колпака своими руками — твердость и полировка

ПЕРЕОБОРУДОВАННЫЙ ГАРАЖ TACOMA Спонсором этого сообщения является Lowe’s.

Есть несколько вещей, которые мне нравятся больше, чем встроенная вытяжка. Они красивы, просты и создают ощущение старомодности, которое я люблю. Но лучше всего то, что их легко построить. Даже если вы новичок в рукоделии, эти нестандартные вентиляционные отверстия

вполне выполнимы, и сегодня мы покажем вам, как это сделать. Прочтите руководство от Grit and Polish по встроенным вентиляционным отверстиям в капоте.

Само собой разумеется, что встроенные вентиляционные вытяжки стали одним из основных элементов ремонта нашей кухни. Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о вытяжке из плитки (кто-нибудь #6daykitchenreno?), но раньше мы не создавали панельную вытяжку. Поэтому, когда пришло время заняться переоборудованным гаражом Tacoma, я поручил Гаррету создать квадратный, негабаритный вентиляционный клапан капота, обшитый утилизированными панелями типа «шпунт и канавка» (t&g). Мальчик, он доставил!

Встроенные вентиляционные отверстия вытяжки, естественно, будут варьироваться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту. Наши шаги помогут вам в вашем собственном проекте, но размеры, размещение и материал облицовки вашей кухни будут определять ваше предназначение.

Если вы используете это руководство, мы будем рады узнать об этом! Отметьте нас в Instagram или оставьте комментарий ниже.

pssst: посмотрите видеоверсию этого самоучителя ниже.

---

Материалы

Вставка вытяжного шкафа GE Ducted

2×4 пиломатериалы для каркаса

Обшивка, мы использовали утилизированный шпунт, но обычно используются гипсокартон и амбарная древесина 9 0005

Строительные шурупы, мы использовали тип- 17-гранный

Финишные гвозди 16-го калибра

Строительный клей, *дополнительно

Герметик

Грунтовка

Краска

Воздуховоды, мы использовали колено 90 градусов, короткую секцию и вентиляционную заглушку диаметром 8 дюймов

Алюминиевая лента

Инструменты

Dewalt Ударный шуруповерт

Отрезная пила Dewalt

Аккумуляторный гвоздезабивной пистолет Porter-Cable

Зажимы Irwin *дополнительно, но полезно

Сабельная пила Dewalt отверстие

Уровень

Инструмент для зачистки проводов

Шаг 1 // Соберите раму 2X4

Собрать раму довольно просто, как только вы определитесь с дизайном. Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы узнаете свои габаритные размеры, начните с построения рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия, убедившись, что ваши размеры соответствуют толщине материала облицовки.

Одно замечание по размерам: наша вентиляционная решетка расположена на высоте 36 дюймов над поверхностью плиты, что является максимальным рекомендуемым производителем расстоянием. Убедитесь, что вы сверились с местными нормами и рекомендациями производителя, когда решаете, где разместить вытяжку. Совет для профессионалов: размещайте вытяжка на наружной стене облегчает вентиляцию.

Нам повезло, что наши стены и потолок обшиты толстыми еловыми досками, потому что мы могли прикрепить нашу раму прямо к ней с помощью шурупов. Я хочу найти шпильки, чтобы прикрепить ваши 2×4 к стенам и потолку Вентиляционное отверстие капота будет тяжелым в собранном виде и потребует прочного крепления. 0005

Продолжайте крепить раму к потолку, используя 2×4, и сделайте множество креплений с помощью шурупов.

Прежде чем вы сможете перейти к следующему шагу, все внешние края вашей рамы должны быть в одной плоскости, чтобы можно было прикрепить облицовку. Посмотрите, как наши вертикальные элементы сидели внутри 2×4 в нижней части нашей рамы на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы мех их.

Прежде чем перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув за раму (или повесив ее).

Шаг 2 // Добавить обшивку

После того, как обрамление установлено, можно обшивать снаружи. Мы начали этот процесс с углов. Поскольку мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы можно было прикрепить к нему край t&g. В этом нет необходимости, если используется гипсокартон. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или основу для плитки).

Хорошо иметь в виду окончательную установку вентиляционной вставки до  завершения облицовки. Гаррет решил создать панель доступа на одной стороне нашего капота, чтобы позже подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшой участок t&g винтами, а не гвоздями. Таким образом, мы можем снять небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем прикрутить ее обратно на место. Если панель доступа не подходит для вашего проекта, обязательно установите вентиляционную вставку (и выполните электрические и воздуховодные соединения) до завершения облицовки.

Облицовку нижней части вытяжки лучше всего выполнять, имея под рукой вставку. Вырежьте прямоугольник из куска облицовки размером с вставку, а затем прикрепите его к нижней стороне каркаса. pssst: Поскольку наш капот был значительно больше вентиляционной вставки, Гарретт добавил две опоры 2×4 в нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.

Шаг 3 // Шпаклевка, грунтовка и покраска

Этот шаг не требует пояснений. Нанесите последние штрихи на свой капот, используя любую отделку, о которой вы мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также могло включать гипсокартон, штукатурку, плитку или полиуретан.

Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды

Теперь, когда вытяжка собрана, пришло время установить вентиляционную вставку и подсоединить ее. Начните с решения вентиляции. Все швы в воздуховоде необходимо заклеить алюминиевой лентой. Так как мы работаем на внешней стене, мы вырезаем 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.

Затем установите вентиляционную вставку, удерживая вставку на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять вдвоем.Прежде чем убирать руки, убедитесь, что вентиляционная вставка надежно прикреплена к раме капюшона.0005

Теперь вы готовы подключить питание и воздуховод к устройству (вот где панель доступа пригодится!). Перед подключением устройства обязательно ознакомьтесь с инструкциями производителя вашей вставки. Для питания нашего блока GE мы вывели выделенную цепь из панели, используя провод 12-2. Убедитесь, что автоматический выключатель выключен, когда вы выполняете электрическое подключение к устройству. Затем мы протянули вставку через отверстие в задней стенке, используя (1) колено под углом 90 градусов, короткий переходник и вентиляционную заглушку.

Совет для профессионалов: чем больше воздуховод и чем короче его длина, тем тише будет работать вентилятор.

Снова включите выключатель и убедитесь, что вставка работает. Как только он загрузится, вы можете снова установить панель доступа. Готово! Надеюсь, вы полюбите свой новый вытяжной колпак так же сильно, как я люблю этот! Спасибо, Гаррет 🙂

---

* Этот пост спонсируется Lowe’s. Весь контент, идеи и слова принадлежат нам. Спасибо, что поддерживаете бренды, которые поддерживают Grit и Polish!

Pacific Range Hoods+ 太平洋抽油煙機美東總代理 — Пасифик Худс Инк

перейти к содержанию

Бесплатная доставка для всех заказов на сумму более 120 долларов США в пределах континентальной части США | Стоимость доставки для заказов ниже 120 долларов теперь составляет всего 15 долларов!

Бесплатная доставка для всех заказов на сумму свыше 120 долларов США в пределах континентальной части США | Стоимость доставки для заказов ниже 120 долларов теперь составляет всего 15 долларов!

Бесплатная базовая установка некоторых вытяжек под шкафами в г. Нью-Йорке

Бесплатная базовая установка некоторых вытяжек под шкафами в г. Нью-Йорке

Pacific Hoods+ предлагает самые продаваемые вытяжки в Америке для приготовления пищи в тяжелых условиях и многое другое!

★★★★★

Очень доволен своим опытом работы с вытяжками Pacific. Некоторое время назад я купил у них вытяжку для своей кухни, и она избавила мою кухню от запаха и жира… Обслуживание клиентов было отличным, и с тех пор у меня не было никаких проблем с моей вытяжкой.

Ци Тонг В.

Бруклин, Нью-Йорк

★★★★★

Обслуживание клиентов было отличным, и они были очень терпеливы по телефону. Они также не были настойчивы в магазине по поводу продажи продукта и просто хотели продемонстрировать, что вытяжки работают — и они работают! Вытяжка прекрасно работает, как и было заявлено.

Lin H.

Brooklyn, NY

★★★★★

Отличное качество и очень стильный вид. Доставили и установили 2 вытяжки в Нью-Йорке на следующий день!! Помогли почистить и убрать частичное гнездо в выхлопной трубе, даже не спрашивая. Настоятельно рекомендуется!!!

Гауэр Ю.

Квинс, Нью-Йорк

★★★★★

Удивительный прибор. Тихая при приготовлении на пару или варке супа и достаточно мощная при жарке и бурлении. Вытяжка пришла с бесплатной установкой! Не могу просить больше. Продавец обслуживающему персоналу был вежлив и очень образован с продуктом. Ответила и заверила все мои вопросы. Настоятельно рекомендуется

Деннис Т.

Эдисон, Нью-Джерси

★★★★★

..Мощная вытяжка! Мой дом больше не воняет едой! До перехода на Pacific у меня был другой известный бренд. Мои дымовые извещатели срабатывали каждый раз, когда я готовила, и в доме всегда был легкий запах еды. У меня есть открытая кухня/гостиная, и в моих фильтрах сплит-системы переменного тока также будет накапливаться тяжелое масло из-за циклического воздействия дымного воздуха…

Виктор Т.

Бруклин, Нью-Йорк

установка вытяжки

Нужна услуга по установке?

Заполните нашу простую анкету по установке, чтобы мы могли связать вас с одним из наших рекомендуемых установщиков.

Анкета

STYLE + SUBSTANCE

Серия Steam Clean

Наши вытяжки не только стильные, но и самоочищающиеся! Разговор о большой помощи на кухне!

КУПИТЬ СЕЙЧАС

Почему Pacific Hoods

С 1992 года компания Pacific Hoods гордится тем, что является эксклюзивным дистрибьютором ведущих вытяжек тайваньского бренда Pacific в США на восточном побережье.

Работая в Нью-Йорке, мы продаем, распространяем и обслуживаем вытяжки Pacific для розничных продавцов, строителей, местных и онлайн-потребителей.

За эти 30 лет мы помогли тысячам довольных клиентов установить мощные и эффективные вытяжки, чтобы на кухне не было дыма.

Теперь у нас есть тщательно подобранная коллекция кухонной утвари выдающихся брендов, предназначенная для современной азиатско-американской кухни.

Почаще заходите на наш сайт, так как мы продолжаем пополнять нашу коллекцию новыми брендами и продуктами. Приходите испытать бесконечные кулинарные возможности + в Pacific Hoods+!

Подпишитесь на нашу рассылку!

Мы отправим вам по электронной почте специальные предложения, бесплатные подарки и срочные предложения.

Вы сразу же получите наше приветственное письмо — проверьте папку со спамом, если вы не видите наше письмо в своем почтовом ящике!

Спасибо за подписку! 😃

{{ tier_title }}

«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Следующий уровень :»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,»select_rewards» :»Выберите награду»,»shop_now»:»Купить сейчас»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:» Введите действительную дату рождения»,»warning_title_for_reward»:»К сожалению, вы не имеете права на участие в программе лояльности и вознаграждений»,»warning_title_for_reward_requirelogin»:»Чтобы участвовать в нашей программе лояльности и вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, {{ log_in_link }}, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен )»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:»+{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат оплаты подарочной картой»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message»:»Зарегистрируйтесь, чтобы получить скидка»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу»,»referral_no_activity»:»Нет активности» ,»referral_history_customer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }}) «,»discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired «:»Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiple_points }}!»,»your_discount_code»:»Ваш код скидки: «,»verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты.
