Онлайн калькулятор — закон Ома (ток, напряжение, сопротивление) + Мощность

Оборудование / Электроинструмент, электрика и онлайн калькуляторы / Онлайн калькулятор — закон Ома (ток, напряжение, сопротивление) + Мощность

Причиной написания данной статьи явилась не сложность этих формул, а то, что в ходе проектирования и разработки каких-либо схем часто приходится перебирать ряд значений чтобы выйти на требуемые параметры или сбалансировать схему. Данная статья и калькулятор в ней позволит упростить этот подбор и ускорить процесс реализации задуманного. Также в конце статьи приведу несколько методик для запоминания основной формулы закона Ома. Эта информация будет полезна начинающим. Формула хоть и простая, но иногда есть замешательство, где и какой параметр должен стоять, особенно это бывает поначалу.

В радиоэлектронике и электротехнике закон Ома и формула расчёта мощности используются чаше чем какие-либо из всех остальных формул. Они определяют жесткую взаимосвязь между четырьмя самыми ходовыми электрическими величинами: током, напряжением, сопротивлением и мощностью.

Закон Ома. Эту взаимосвязь выявил и доказал Георг Симон Ом в 1826 году. Для участка цепи она звучит так: сила тока прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению

Так записывается основная формула:

Путем преобразования основной формулы можно найти и другие две величины:



Мощность. Её определение звучит так: мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.

Формула мгновенной электрической мощности:

Ниже приведён онлайн калькулятор для расчёта закона Ома и Мощности. Данный калькулятор позволяет определить взаимосвязь между четырьмя электрическими величинами: током, напряжением, сопротивлением и мощностью. Для этого достаточно ввести любые две величины. Стрелками «вверх-вниз» можно с шагом в единицу менять введённое значение.

Размерность величин тоже можно выбрать. Также для удобства подбора параметров, калькулятор позволяет фиксировать до десяти ранее выполненных расчётов с теми размерностями с которыми выполнялись сами расчёты.





Когда мы учились в радиотехническом техникуме, то приходилось запоминать очень много всякой всячины. И чтобы проще было запомнить, для закона Ома есть три шпаргалки. Вот какими методиками мы пользовались.



Первая — мнемоническое правило. Если из формулы закона Ома выразить сопротивление, то R = рюмка.

Вторая — метод треугольника. Его ещё называют магический треугольник закона Ома.

Если оторвать величину, которую требуется найти, то в оставшейся части мы получим формулу для её нахождения.

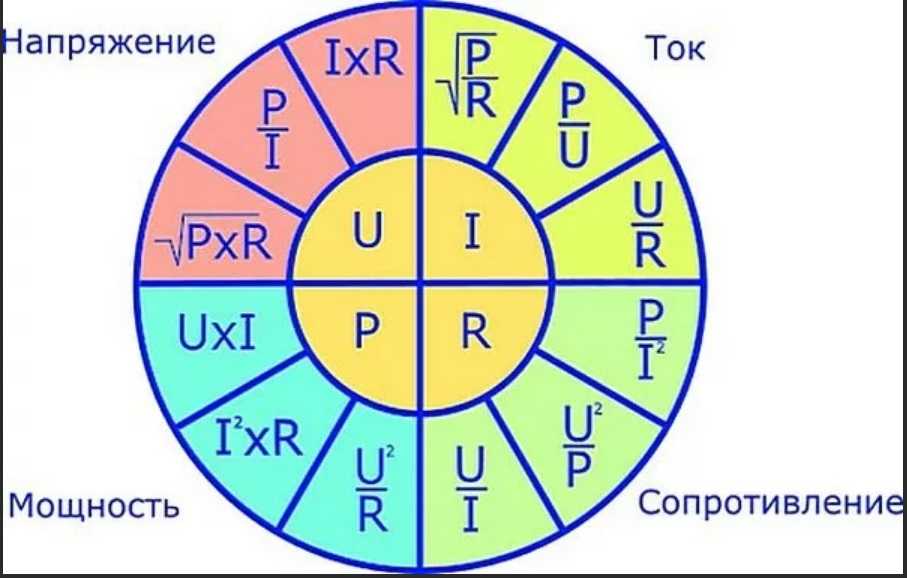

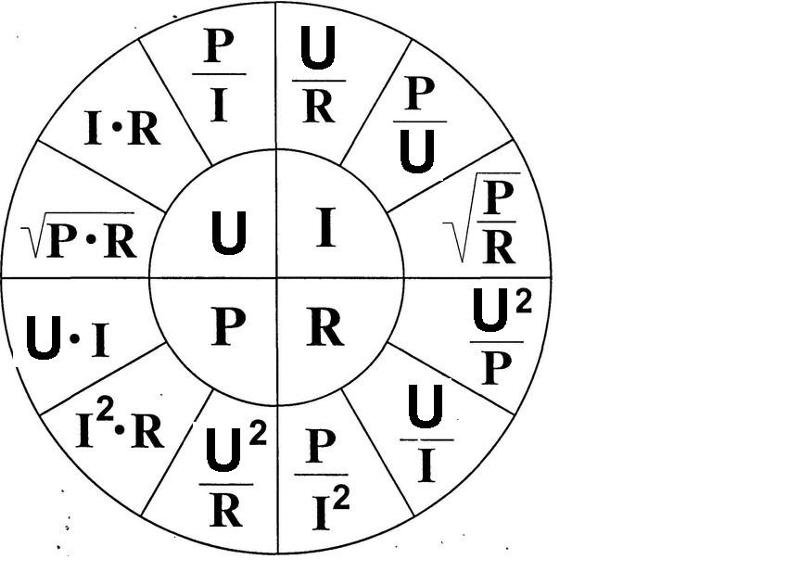

Третья. Она больше является шпаргалкой, в которой объединены все основные формулы для четырёх электрических величин.

Пользоваться ею также просто, как и треугольником. Выбираем тот параметр, который хотим рассчитать, он находиться в малом кругу в центре и получаем по три формулы для его расчёта.

Далее выбираем нужную.

Этот круг также, как и треугольник можно назвать магическим.



Комментарии

Александр (Гость)

15 ноября 2020 / 07:52

#21 (2403) Ссылка на это сообщение

Привет. У меня есть нерабочий строительный фен. Я нашёл, скажем так, новый нагреватель на замену нерабочего, но у него 3 вывода, т.е. на 2 рабочих положения. Но ещё одного вывода для запитки двигателя нет. Сопротивление обоих спиралей большое. Нагреватель я уже установил в корпус и вытаскивать его назад чревато поломкой. Вот я и подумал: возможно запитать двигатель автономным, не зависящим от спиралей, питанием. Двигатель, я думаю, на 12-18 вольт.

Павл (Гость)

21 марта 2023 / 00:24

#22 (2532) Ссылка на это сообщение

Удивляюсь.

Люди не выставляют размерность, а потом предъяляют претензии автору.

Расчет кто-то в комментариях делал на 3кВ и 1МОм. Дело в том что калькулятор считает сначала верхнюю строку (I). Если силу тока выставить до расчёта в мкА или в мА, то и расчёт будет верный — 3000 мкА или 3 мА.

С 5В и 1000 Ом ещё проще. 5 вольт — это напряжение, например, выходное блока питания ЗУ (у телефона и т.д.). Его никто не меряет чисто в амперах, даже производитель ЗУ ставит маркировку в мА. Итого, вычисляем: 5В на 1кОм — это 5мА и 0.03Вт

Размерность, господа, размерность важна!

Матвей (Гость)

6 апреля 2023 / 15:28

#23 (2536) Ссылка на это сообщение

Калькулятор странный, например мне надо узнать какой будет ток, через резистор 2 вт 15 ом и 28 в
Выставляю эти значения, остается пустым сила тока, нажимаю рассчитать, а он сам меняет мощность на 52 вт, и уже от этого рисует мне 1. 87А

Написать комментарий

Ваше имя/ник

Ваш e-mail

Подписаться на уведомления о новых комментариях к этой странице

Ваше сообщение

Прикрепить изображение к сообщению Максимальный размер загружаемого файла: 5 Мб

Подписаться на рассылку о публикациях новых статей

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Физический справочник / / Электрические и магнитные величины / / Понятия и формулы для электричества и магнетизма. / / Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома. Поделиться:

Вы сейчас находитесь в каталоге:    Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Цепь постоянного тока (или, строго говоря, цепь без комплексного сопротивления) Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока. P = мощность (Ватт) U = напряжение (Вольт) I = ток (Ампер) R = сопротивление (Ом) r = внутреннее сопротивление источнка ЭДС ε = ЭДС источника Тогда для всей цепи: I=ε/(R +r) — закон Ома для всей цепи. И еще ниже куча формулировок закона Ома для участка цепи :

Электрическое напряжение: U = R* I — Закон Ома для участка цепи U = P / I U = (P*R)1/2 Электрическая мощность: P= U* I P= R* I2 P = U 2/ R Электрический ток: I = U / R I = P/ E I = (P / R)1/2 Электрическое сопротивление: R = U / I R = U 2/ P R = P / I2 НЕ ЗАБЫВАЕМ: Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения. Цепь переменного синусоидального тока c частотой ω. Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока и частоты. Напомним, что любой сигнал, может быть с любой точностью разложен в ряд Фурье, т.е. в предположении, что параметры сети частотнонезависимы — данная формулировка применима ко всем гармоникам любого сигнала. Закон Ома для цепей переменного тока: U=I*Z где: Естественно, применительно к цепям переменного тока можно говорить и об активной/реактивной мощности. U = U0eiωt  напряжение или разность потенциалов, I  сила тока, Z = Re—iφ  комплексное сопротивление (импеданс) R = (Ra2+Rr2)1/2  полное сопротивление, Rr = ωL — 1/ωC  реактивное сопротивление (разность индуктивного и емкостного), Rа  активное (омическое) сопротивление, не зависящее от частоты, φ = arctg Rr/Ra — сдвиг фаз между напряжением и током.

Как найти сопротивление с помощью мощности и напряжения

••• Polka Dot Images/Polka Dot/Getty Images

Обновлено 24 апреля 2017 г. используя закон Ома. Закон Ома, открытый в 1827 году Георгом Симоном Омом, гласит, что сила тока в проводнике пропорциональна напряжению и обратно пропорциональна сопротивлению. Поскольку мощность, измеряемая в ваттах, является функцией напряжения и тока, а ток является функцией напряжения и сопротивления, можно рассчитать сопротивление по мощности и напряжению. Вычисления просты, но понимание простой математики полезно.

Введите мощность в ваттах в калькулятор. Разделите мощность на напряжение. Результатом является ток, потому что закон Ома гласит, что ток = мощность / напряжение. Запишите текущее значение для последующего использования. Например, если мощность 100 ватт, а напряжение 50 вольт, ток 100/50 или 2 ампера.

Рассчитайте сопротивление в Омах, разделив напряжение на силу тока. Закон Ома гласит, что напряжение = ток х сопротивление, поэтому, переставив формулу сопротивление = напряжение / ток. Используя пример из шага 1, при напряжении 50 вольт и силе тока 2 ампера сопротивление составляет 50/2, или 25 Ом.

Проверить ошибки в расчетах. Разделите квадрат напряжения (напряжение x напряжение) на рассчитанное сопротивление. Если результат не равен мощности в ваттах, в расчетах была ошибка.

• Используйте онлайн-калькулятор, чтобы упростить вычисления закона Ома.

  Закон Ома гласит, что V=IR, где «V» — напряжение, «I» — ток, а «R» — сопротивление. Если вы помните, что закон Ома — это «очень важное правило», вы помните V, I и R в правильном порядке.

Предупреждения

• Всегда дважды проверяйте результаты перед применением значений к электрическому проекту. Использование неправильных значений может привести к возгоранию, поражению электрическим током и смерти.

Статьи по теме

Ссылки

• Мэрилендский университет: Галерея электромагнитных личностей 2; Родни Дж. Тейлор

Советы

• Используйте онлайн-калькулятор, чтобы упростить вычисления закона Ома.
• Закон Ома гласит, что V=IR, где «V» — напряжение, «I» — ток, а «R» — сопротивление. Если вы помните, что закон Ома — это «очень важное правило», вы помните V, I и R в правильном порядке.

Предупреждения

• Всегда перепроверяйте результаты перед применением значений к электрическому проекту. Использование неправильных значений может привести к возгоранию, поражению электрическим током и смерти.

Об авторе

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Photo Credits

Polka Dot Images/Polka Dot/Getty Images

Знать соотношение между мощностью и сопротивлением

Способ визуализировать соотношение мощности и сопротивления состоит в том, чтобы представить себе источник постоянного напряжения или батарею. Когда в цепи есть большое сопротивление, может протекать очень небольшой ток, поэтому батарея предлагает очень небольшую мощность, и резистор не будет слишком нагреваться, потому что мощность меньше. Однако, если вы уменьшите сопротивление, будет течь больше тока, и резистор станет теплее, потому что мы увеличили мощность. 9{2} R \]

Где I — электрический ток, измеряемый в Амперах или А.



Что такое работа?

Работа совершается, когда к объекту прикладывается сила и он смещается в направлении движения. Работа, совершаемая силой над телом, равна произведению величины силы на расстояние, пройденное телом в направлении действия силы. Работа не имеет направления, а имеет только величину. Следовательно, это скалярная величина.



Рабочая формула

Работа, совершаемая силой, определяется как произведение cos-компонента силы и перемещения объекта в направлении действия силы. Формула задается как (F cos theta) d или F.d. Отсюда мы можем понять, что если смещения нет, то и работа не совершается независимо от силы, приложенной к объекту. Работа не совершается, если



Единица работы

Единицей работы в системе СИ является Джоуль (Дж). Один джоуль определяется как одна единица силы, прикладываемая к объекту для его перемещения на один метр. 1 Джоуль = 1 Ньютон * 1 метр. Приведем пример выполненной работы.



Если к объекту приложить силу в 10 ньютонов, чтобы переместить его на 2 метра, то выполненная работа составит 20 джоулей.



Что такое сила?

Мощность — это физическое понятие, имеющее разные значения. Его определение зависит от контекста и доступной информации.

Мы определяем мощность как способность тела выполнять работу в единицу времени. Например, человек А выполняет работу 30 Дж за 2 часа, а другой человек В выполняет такой же объем работы за 3 часа, поэтому здесь, если мы используем следующую формулу:



Мощность  = Работа/время



Случай 1: 30/2 = 15 Вт



Вариант 2: 30/3 = 10 Вт

0  человек А больше чем у человека B. Итак, мощность A больше, чем мощность B.



Однако в электрических терминах мощность определяется как произведение тока и напряжения.



P = VI



Где



В – разность потенциалов, измеряемая в вольтах.



I измеряется в амперах.



Единица мощности

Мощность является скалярной величиной, поскольку она имеет только величину и не имеет направления. Единицей мощности в системе СИ является джоуль в секунду, который называется ваттом. Один ватт определяется как мощность, необходимая для выполнения работы в один джоуль за одну секунду. Единица измерения Ватт названа в честь сэра Джеймса Уатта, изобретателя паровой машины.



Что такое сопротивление?

Во время движения на высокой скорости, мы должны притормозить нашу машину за некоторое время до прерывателей скорости, иначе наша машина будет прыгать с большим рывком. Итак, здесь наша высокоскоростная машина — это максимальный ток, протекающий по цепи (дороге), а прерыватель скорости — это сопротивление, позволяющее избежать аварий или коротких замыканий в наших домах.



Итак, сопротивление — это препятствие, подключенное к цепи, чтобы избежать переполнения заряда через цепь. Он измеряется в Омах, где мы обозначаем его омегой или Ω.



Согласно закону Ома сопротивление можно представить как напряжение/ток. Согласно этому закону, сопротивление постоянно и не зависит от тока. Далее это записывается как R = ⍴ L/A, где l — длина, A — площадь, а rho — удельное сопротивление.



Это показывает, что сопротивление прямо пропорционально длине и обратно пропорционально площади. Здесь удельное сопротивление измеряется в ом-метрах, длина – в метрах, а площадь – в квадратных метрах.



Применение закона Ома в повседневной жизни

• Скорость вращения вентилятора можно регулировать с помощью регулятора. Ток, протекающий через вентилятор, можно регулировать, контролируя сопротивление с помощью регулятора. Мы можем рассчитать ток, сопротивление и мощность, используя закон Ома для любого входа, добавленного к приборам.

• Электронагреватели состоят из катушек с высоким сопротивлением, которые вырабатывают необходимое количество тепла, препятствуя протеканию тока. Этот закон может помочь определить мощность этих нагревателей.

• Мы можем определить потребляемую мощность электрического чайника и утюга для производства достаточного количества тепла.



Факторы, влияющие на сопротивление

На электрическое сопротивление проводника могут влиять следующие факторы.

• Длина проводника

• Площадь поперечного сечения проводника.

• Температура проводящего материала

9{2}{R} \]

Здесь мы видим, что электрическая мощность прямо пропорциональна сопротивлению при поддержании I постоянным.



Отсюда мы делаем следующие выводы:

• При увеличении мощности сопротивление также увеличивается, при этом ток I остается постоянным.

• Однако, когда сопротивление в цепи уменьшается, мощность в цепи также уменьшается при сохранении постоянного тока I.



Теперь рассмотрим другое уравнение: 9{2}}{R} \]

Отсюда видно, что мощность P обратно пропорциональна сопротивлению R.



Отсюда мы можем сделать следующие выводы:

Для любой постоянной разности потенциалов

• При высокой мощности в цепи сопротивление будет меньше.

• Однако при низкой мощности сопротивление будет высоким.



Формула сопротивления мощности

Получение формулы мощности и сопротивления поможет нам понять концепцию соотношения мощности и сопротивления.



В физике мощность и сопротивление можно связать двумя формулами, которые мы подробно обсудим в этой статье.



Мы знаем, что электрическая мощность или P является мерой электрического тока I с зарядом q кулонов, проходящего через разность потенциалов V (в вольтах) за время t секунд. Математически мы можем выразить это утверждение как:



P = Vq/t = VI…..(1)



Мы знаем, что закон Ома формулируется как: 9{2}}{R} \]

Из приведенных выше выводов мы получили следующий вывод:



Мощность и сопротивление в электронике

В электронике мы определяем мощность как скорость выполнения работы. Итак, какая работа выполняется в электронике? Это обычная работа, которую мы делаем ежедневно, или что-то еще? Давайте опишем это простым утверждением:

. Мы определяем сопротивление как противодействие потоку электронов в цепи. Это означает, что чем больше препятствие, тем больше работы совершается в единицу времени, чтобы заставить их течь, т.
