Утепление пола на балконе под плитку: обзор популярных материалов

Огромное количество тепла из жилого помещения теряется через балкон. В зависимости от конструктивных особенностей помещений потери тепла составляют от 15 до 20%. Для препятствия этому необходимо утеплить пол балкона или лоджии под плитку.

Прежде чем приступить к выбору вида и способа утепления, необходимо выяснить несколько нюансов:

• У вас лоджия или балкон? В зависимости от этого выбирается степень весовой нагрузки на конструкцию. На балкон следует выбирать более легкие варианты, перегружать его толстой бетонной стяжкой или тяжелой плиткой категорически запрещено. При утеплении лоджии дело обстоит наоборот – при ее утеплении можно использовать металлические конструкции. Но, независимо от выбранного способа утепления, первым и самым важным показателем есть его вес – он должен быть максимально легким.
• Чётко определите назначение утепляемого помещения? Рационально ли делать капитальное утепление, если вы используете балкон только для развешивания белья или складирования хлама, который не помещается в квартире?
• Утеплять незастекленный балкон – деньги на ветер. Зимой вашему балкону обеспечены наметённые горы снега даже в относительно безветренные дни, что автоматически обнуляет эффект ваших стараний. Важными моментами являются вид застекления (холодное или теплое) и утепление стен балкона. От этого зависит, будет ли это помещение числиться в плане как отапливаемая площадь, или как обычное место с теплоизоляцией.

Выбор теплоизоляционных материалов

Современный рынок стройматериалов предоставляет выбор утеплителей разной ценовой категории. Ассортимент наполнен как позициями, которые проверены десятками лет строительного опыта, так и новейшими изобретениями. Наиболее востребованными будут те материалы, которые обладают максимальной эргономичностью – соотношением веса, пожарной безопасности и теплоизоляционной эффективности. Огромным является выбор всевозможных инструментов, которые позволят утеплить пол своими руками, не прибегая к помощи специалистов.

Ниже рассмотрим виды и способы утепления, начиная самыми простыми и нетрудоемкими, и заканчивая наиболее капитальными и сложными.

Виды утепления

Далее рассмотрим, как можно и каким материалами можно утеплить полы в доме.

Деревянные полы

При условии, что ваш балкон или лоджия защищены от влаги, попадающей извне, самым простым и дешевым способом облагородить пол является утепление древесиной. Дерево как материал имеет очень низкую проводимость тепла, поэтому его рекомендуется использовать на бетонных полах. Существуют две основные конструкции деревянных полов:

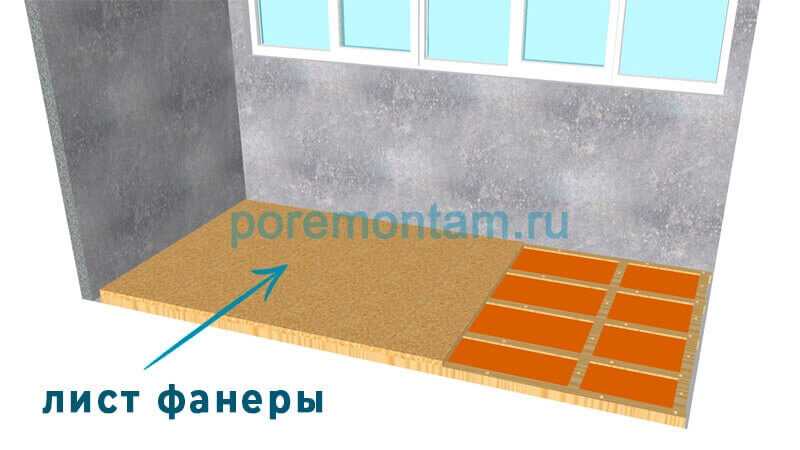

• Если ваш бетонный пол достаточно ровный, то доски можно положить прямо на него. Существенный минус этого способа – чаще всего бетонные полы недостаточно сухие, чтобы они не причинили вред дереву.

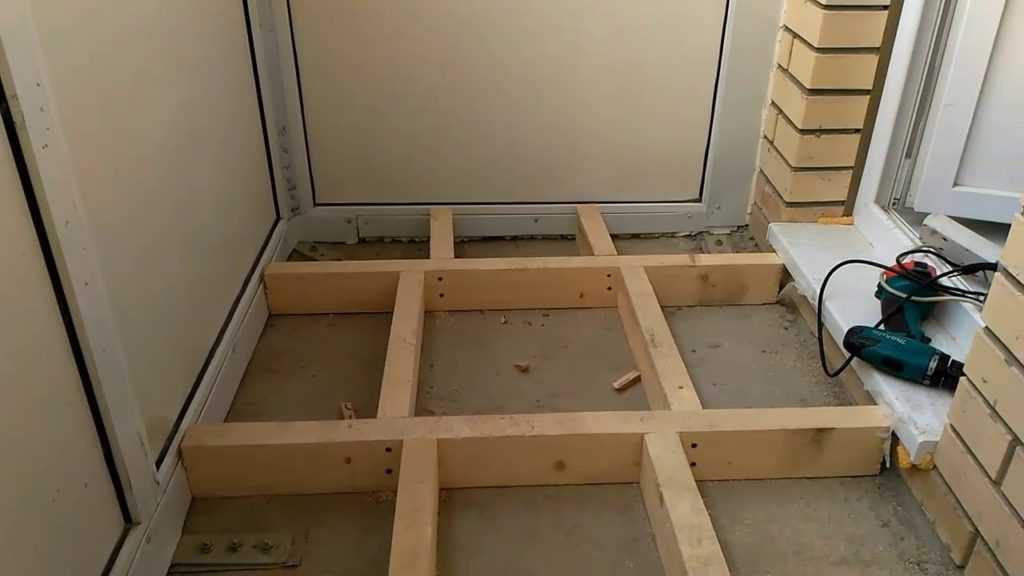

• Второй способ – установка полов на лаги. Это обеспечит дополнительную вентиляцию и увеличит расстояние между досками и бетоном, обеспечив меньшую передачу холода снизу. Такие полы прослужат гораздо дольше в сравнении с предыдущим вариантом.

Важно!

Необходимо обеспечить деревянному полу достаточный уклон, чтобы случайно попавшая жидкость аккуратно стекала с настила.

Идеальным материалом в случае работы с древесиной будут хвойные породы. Они сравнительно дешевые, и за счет пропитки естественной смолой обладают наибольшей влагозащищенностью. Не рекомендуется использовать фанеру или ДСП – эти материалы не обладают долговечностью.

Керамзит

Как дополнение к деревянному полу можно использовать утепление в виде керамзита. Стоит сразу же отметить, что этот вариант является неприемлемым для слабых конструкций, которые не могут выдержать большой вес – ведь из всех известным утеплителей качественный керамзит является самым тяжелым. Его используют слоем от десяти до пятнадцати сантиметров, просыпая между лагами.

Минеральная вата

Существуют три основных вида минеральной ваты, которая различается по химическому составу – стекловата, шлаковата и каменная вата. Их структуры прочные и упругие, они имеют высокие температуры возгорания, диапазон эксплуатационных температур колеблется от -60°C до 450°C, что делает их достаточно пожаробезопасными для монтажа в жилых помещениях.

Однако, существует ряд существенных минусов, которые заставляют задуматься при выборе именно этого способа утепления:

• Несмотря на высокие показатели пожаробезопасности, испарение пропитывающих вату веществ происходит уже при 250°C. Для уплотнения структуры материала используют фенолформальдегидные смолы, испарения которых являются канцерогенными.
• Монтаж стекло- и шлаковаты очень опасен для здоровья. Стекловата содержит микроскопические частицы стекла, которые могут поранить ваши руки даже при очень осторожном обращении. При попадании в дыхательные пути вызывает острое раздражение слизистой. Шлаковата очень хорошо впитывает влагу, выделяя при этом едкие и очень опасные кислоты.

Важно!

Монтаж пола с использованием этих материалов обязательно проводится в специальной одежде, которая закрывает максимальную площадь тела, в толстых перчатках, очках и хорошем респираторе. Спецодежду после окончания укладки ваты в обязательном порядке необходимо уничтожить.

Исходя из перечисленных недостатков, если вы все же решили использовать этот материал, то рекомендуется использовать ее под тонкой бетонной стяжкой. К монтажу допускается вата, которая до распаковки находила в герметичной неповрежденной плёнкой. Следует внимательно рассчитывать общий вес конструкции при использовании на балконах или лоджиях с некапитальным перекрытием.

Пенопласт

Этот вариант – второй по дешевизне и простоте после керамзита. Основным преимуществом пенопласта является его легкий вес. Он практически не впитывает влагу, относительно стойкий к химическому воздействию.

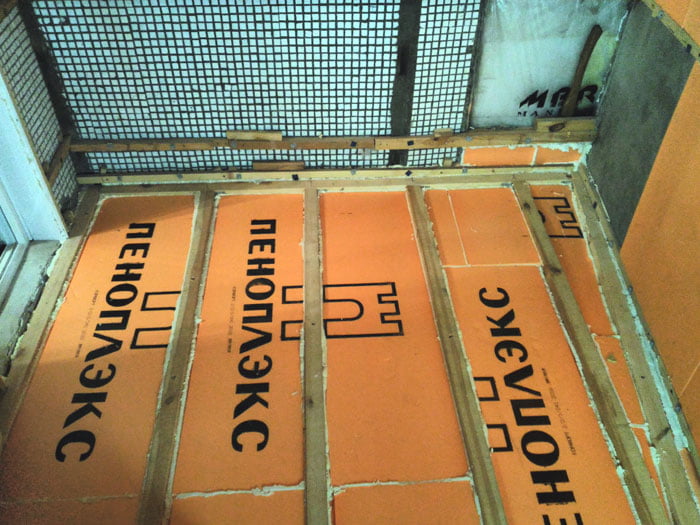

Для деревянного пола пенопласт прокладывают между лагами слоем необходимой толщины. За неимением цельных пластин этого материала можно использовать пенопластовую крошку, которую используют таким же образом.

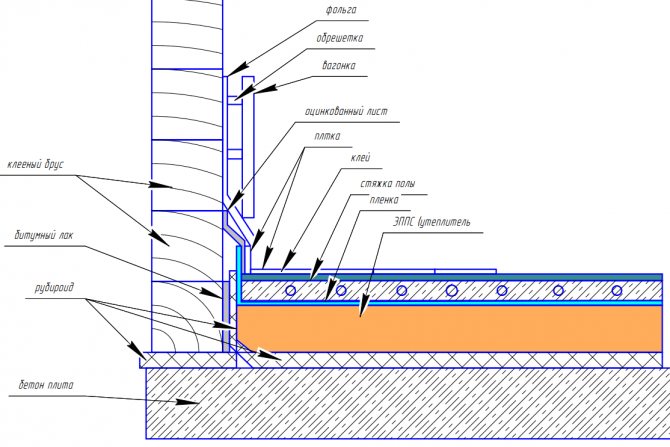

В случае, если вы планируете покрыть пол в лоджии керамической плиткой или отделать его натуральным камнем, то перед монтажом пенопласта необходимо провести специальные приготовления.

Ниже представлена пошаговая инструкция:

• Для предупреждения образования неровностей на новом полу прежде всего необходимо выровнять уже существующий пол. Для этого замешивают жидкий раствор из цемента, песка и воды. Тонкой бетонной стяжкой заливаются неровности на старой поверхности. Следует обратить внимание, что толщина слоя в самой тонкой его части должна быть не менее 7 мм, иначе после высыхания он сразу же потрескается. Для дополнительной твёрдости рекомендуется просыпать еще влажный слой сухим цементом.
• После высыхания нового слоя укладывают слой рубероида толщиной до пяти миллиметров. Он представляет собой слой резины, пропитанный битумными смолами, что придает ему высокий уровень гидроизоляции. В качестве фиксации используется водостойкий клей – он необходим для беспроблемной работы со следующим слоем.
• В качестве термоизоляционного материала далее выкладывается пенопласт. В этом случае толщина слоя подбирается в зависимости от высоты, которое осталось для вывода пола балкона на уровень с комнатой. Обычно используется толщина 2-3 см. Пенопласт также закрепляется на рубероиде водостойким клеем, чтобы избежать свободного движения блоков при дальнейшей работе.
• После пенопласта разворачивают слой цельной полимерной плёнки. Она служит окончательным гидроизоляционным слоем. Важно, чтобы плёнка была цельная, без разрыв и повреждений – это значительно повысит и сохранение тепла.

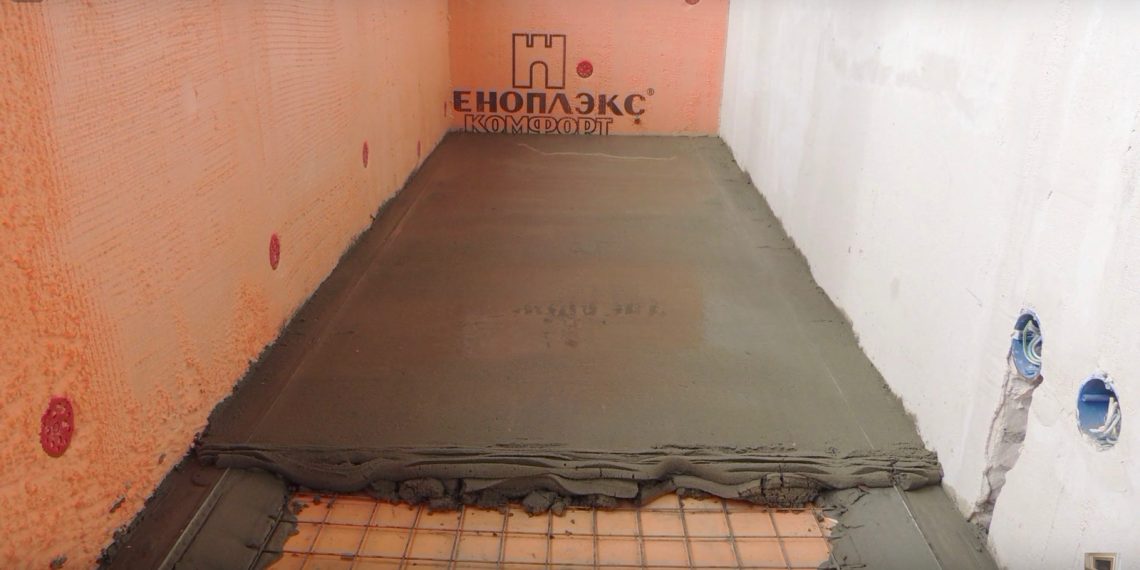

• Сверху этой конструкции заливают еще одну тонкую бетонную стяжку, которую тщательно выравнивают. Ей дают выстояться и просохнуть, и уже на нее выкладывают плитку или натуральный камень, используя специальный клей как вещество-фиксатор.

Важно!

Все стыки на всех уровнях утепления (соединения полос рубероида, щели между блоками пенопласта) рекомендуется заклеивать строительным скотчем или клейкой алюминиевой лентой. При укладке пенопласта также можно промазать водостойким клеем боковые стороны блоков для их торцевого соединения между собой и со стенами. Предприняв эти меры, вы обеспечите максимально возможную изоляцию.

Количество материала рассчитывается таким образом:

• Объем цемент, песка и воды вычисляются по месту, в зависимости от количества и размера неровностей, учитывая вышеуказанные рекомендации по заливке стяжки.
• Необходимая площадь рубероида равняется площади помещения при учете запуска его на боковые стены на 4-5 см. Это поможет избежать проникновению влаги сквозь неровности в стенах. Запуск необходимо тщательно промазать водостойким клеем и прикрепить к стенам.
• Квадратура пенопласта равняется площади балкона пола балкона или лоджии. Необходимо очень точно рассчитать его количество, чтобы он укладывался впритирку друг к другу и боковым стенам.
• Размер полимерной пленки рассчитывается аналогично рубероиду, не забывая про небольшой запуск на стены (1-2 см) с приклеиванием.
• Длина строительной клейкой ленты равняется длине всех стыков, которые вы хотите проклеить. Она относительно недорогая, но эффективная, поэтому не пожалейте ее в качестве материала для дополнительной изоляции.

Пенополистирол

Этот материал по химическому составу очень похож на пенопласт. Однако, если пенопласт изготавливается из газонаполненных пластмасс (полиуретановых или поливинилхлоридных), где поры являются открытыми, что не дает должной плотности структуры, то пенополистирол изготавливается как цельная, монолитная масса. В связи с более совершенной и эргономичной структурой пенополистирол превосходит пенопласт по физическим свойствам, ведь его плотность превышает показатели предыдущего в пять раз. Отсутствие пустот в структуре сокращает водопроницаемость материала в 10 раз, что обеспечивает гораздо большую длительность эксплуатации. При этом прочность на изгибе превосходит прочность пенопласта в 5-6 раз.

Технология утепления пенополистеролом в случае покрытия пола плиткой или натуральным камнем аналогична утеплению пенопластом. Различие заключается в том, что на рубероид вместо пенопласта в качестве термоизоляционного слоя укладывается пенополистирол, который крепится к резиновому пласту на водостойкий клей. Его также необходимо укладывать впритирку, используя водостойкий клей для торцевания. Использование этого материала позволит сделать термоизоляционный слой более тонким при сохранении эффективности (это подходит для монтажа полов на балконах, уровень которых не очень отличается от уровня полов прилегающей комнаты).

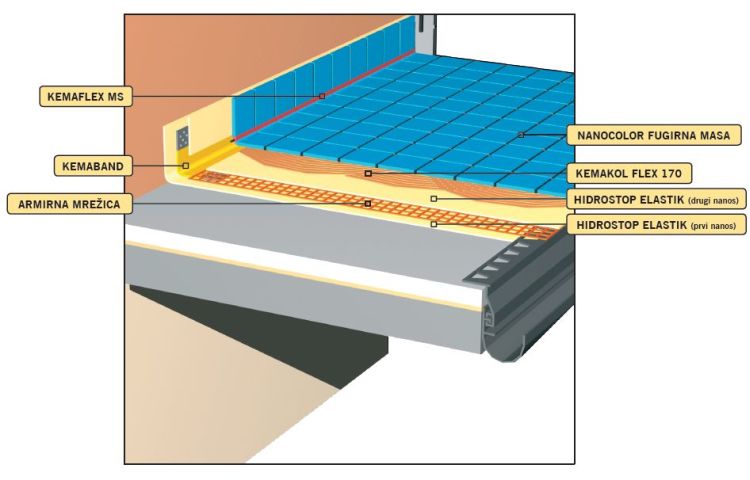

Утепление пола плиткой

Керамическая плитка или натуральный камень имеют очень высокую теплопроводность, поэтому их самостоятельное использование как теплозащитных материалов является нецелесообразным. Проще говоря, если без какой-либо подкладки их выкладывать сразу на бетонный пол, то кроме красивого пола вы не получите абсолютно ничего.
Утепление вышеуказанными материалами имеет только два существенных минуса – во-первых – это самый дорогой и трудоемкий способ. А во-вторых – из-за колоссального веса эти конструкции строго противопоказаны балконам даже с капитальным перекрытием.

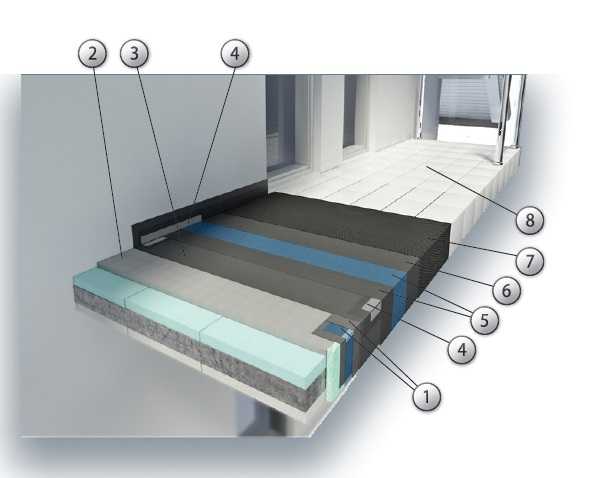

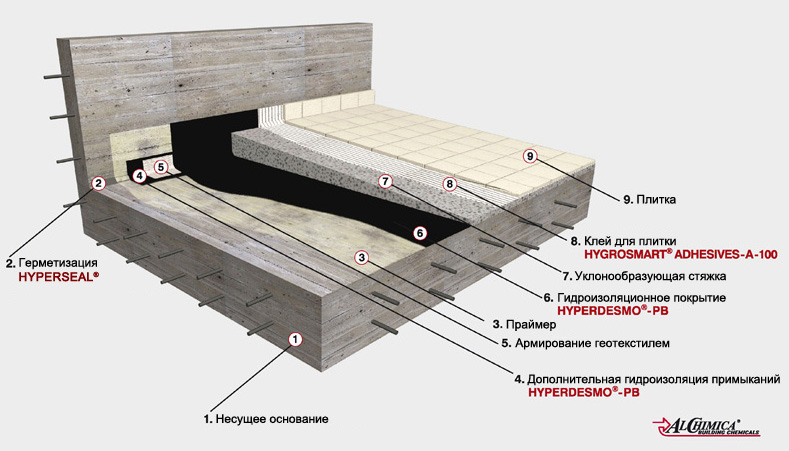

Для создания термозащитной прокладки между изначальным слоем бетона и плиткой можно использовать все вышеуказанные материалы – керамзит, пенопласт или пенополистирол. Альтернативой является новая технология – «тёплый пол». Существует три основных вида тёплых полов – электрический, водяной и инфракрасный. Монтаж водяных конструкций подразумевает подключение к системе центрального отопления, поэтому их эксплуатация на балконах запрещена. Чаще всего используют электрические элементы ввиду их меньшей стоимости в сравнении с инфракрасными. Они не требуют особой подготовки, могут укладываться прямо в слой клея-фиксатора для плитки. Большим преимуществом является маленькая толщина слоя, что позволяет максимально сохранить изначальное расстояние между полом и потолком.

Выводы

Универсального способа утепления не существует – материалы и способ монтажа подбираются исходя из следующих показателей:

• Лоджия или балкон;
• Застеклены ли они;
• Требуется пассивное утепление или активное (прокладка из керамзита или «тёплый пол»).

Небольшая стоимость материалов, их разнообразие на современном рынке и большой выбор инструментов позволят вам не прибегать к квалифицированной помощи, а выполнить все своими руками.

Видео

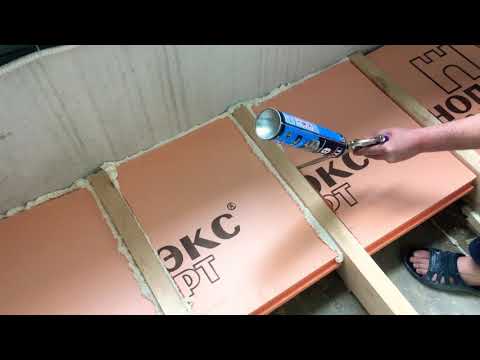

В видео подробно рассказано, как правильно утеплять пол на балконе пенополистиролом.

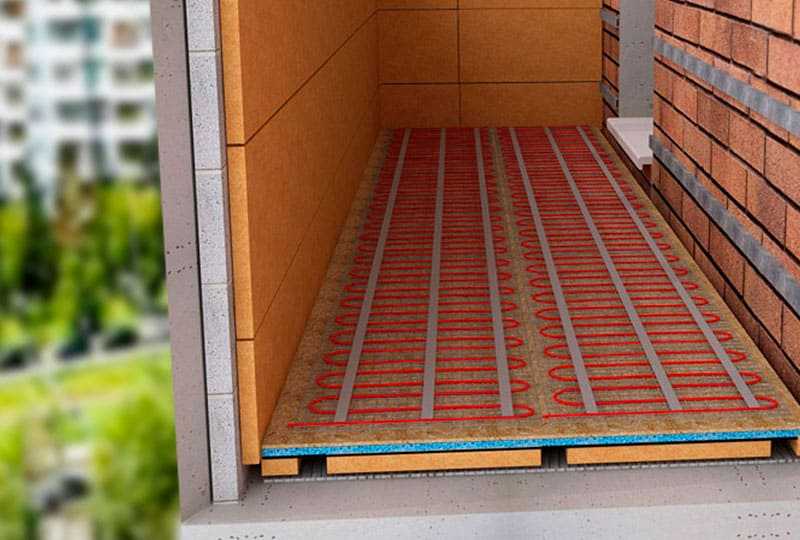

Тёплый пол на балконе под плитку

Балкон — специфическое помещение, с точки зрения обогрева. Проблематично обеспечить тепло здесь с помощью различных обогревателей и тепловентиляторов. Эффективность от них будет низкой. Теплый пол на балконе под плитку буде альтернативным и высокоэффективным вариантом.

Содержание

• 1 Теплый пол и его преимущества
• 2 Выбор тепловой конструкции пола
  • 2.1 Методы устройства водяного теплого пола под плитку
  • 2.2 Этапы монтажа теплого пола на основе нагревательных матов
• 3 Правила эксплуатации теплого пола
• 4 Достоинства плитки при укладке теплого пола
  • 4.1 Варианты монтажа плитки под теплый пол
• 5 Пленочный теплый пол
  • 5.1 Правила укладки пленочного теплого пола под плитку
• 6 Видео: укладка тёплого пола под плитку на основе сверхтонких нагревательных матов
• 7 Вывод

Теплый пол и его преимущества

Устройство теплого пола на лоджии с покрытием керамической плиткой — удачное решение. Кафель будет прекрасным украшением помещения в течение многих лет. А теплоту под плиткой можно обустроить при помощи нагревательных электрических элементов или из труб с водой в качестве теплоносителя. К основным преимуществам теплого пола относят:

Плитка на балконе смотрится эстетично, и особенно хорошо, когда она тёплая 🙂

• Высокий уровень тепла и комфорта с рациональным распределением по всему помещению;
• Низкий температурный режим нагревателя;
• Декоративный внешний вид, с полным отсутствием неэстетичных обогревателей и радиаторов;
• Многофункциональное температурное регулирование, благодаря установке автоматики;
• Долговечный срок эксплуатирования;
• Быстрая и легкая установка, без помощи профессионалов.

Теплый пол подразделяется на два вида: водяной и электрический. В зависимости от выбранной конструкции источниками тепла будет кабель электрики или вода.

Рекомендация: Опытные специалисты рекомендуют начинать эксплуатирование теплого пола через месяц после застывания отделочных материалов.

Выбор тепловой конструкции пола

Как водяной тёплый пол, так и электрический имеют свои индивидуальные эксплуатационные особенности. Общее отличие заключается в способе монтирования. Любой теплый пол крепится на специально созданную теплоизоляционную поверхность. Слой утеплителя будет предохранять пол от возникающих тепло потерь. Также выполняется стяжка цементом, и после нее укладывается напольное покрытие в виде плитки.

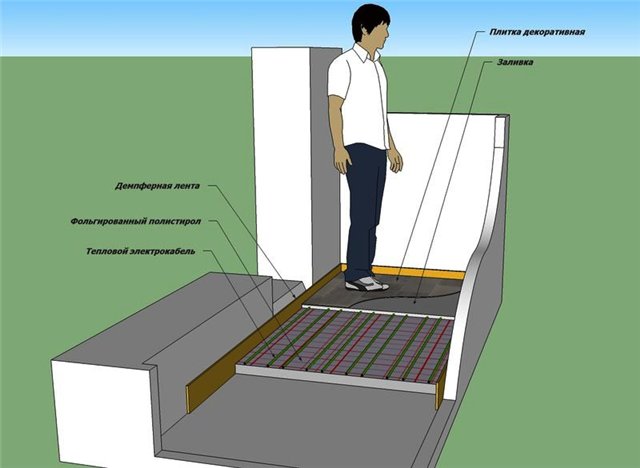

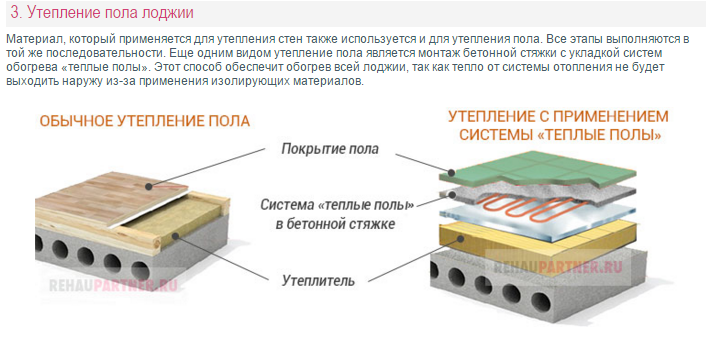

Схема конструкции устройства тёплого пола под плитку

Теплый пол на водяной основе имеет сложную укладку и зависит от автономного и центрального отопления. Имеет высокие теплопотери и подходит для больших лоджий. На маленькой площади не очень выгодно такое отопление пола.

Методы устройства водяного теплого пола под плитку

Технологически установка водяного тёплого пола проходит через укладку двух видов стяжки:

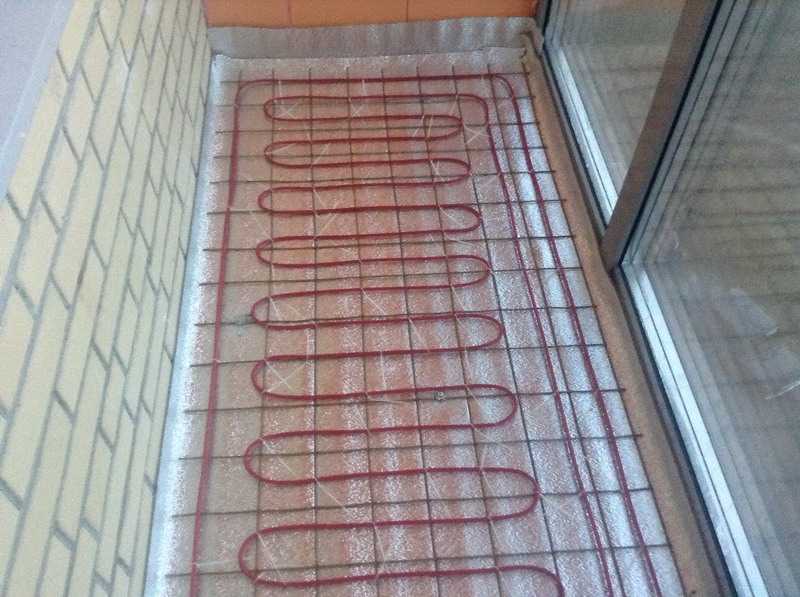

• Бетонная стяжка. Выглядит в виде конструкции, где проходит предварительный монтаж тепловых элементов: труб, кабеля, нагревательного мата.

Водяной теплый пол под бетонную стяжку

• Настильная стяжка. Используются готовые к быстрому применению материалы, с простой и легкой технологией. Делится стяжка на подвиды: деревянная, реечная, полистирольная, модульная.

Теплый пол на балконе под плитку по деревянной настильной стяжке.

Водяной теплый пол на реечной настильной стяжке.

Модульная стяжка электрического тёплого пола под плитку

Важно: укладка труб, в системе водяного отопления на балконе обычно проводится от стены к центру.

После укладки водяного теплого пола следует провести опрессовку элементов. Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа.

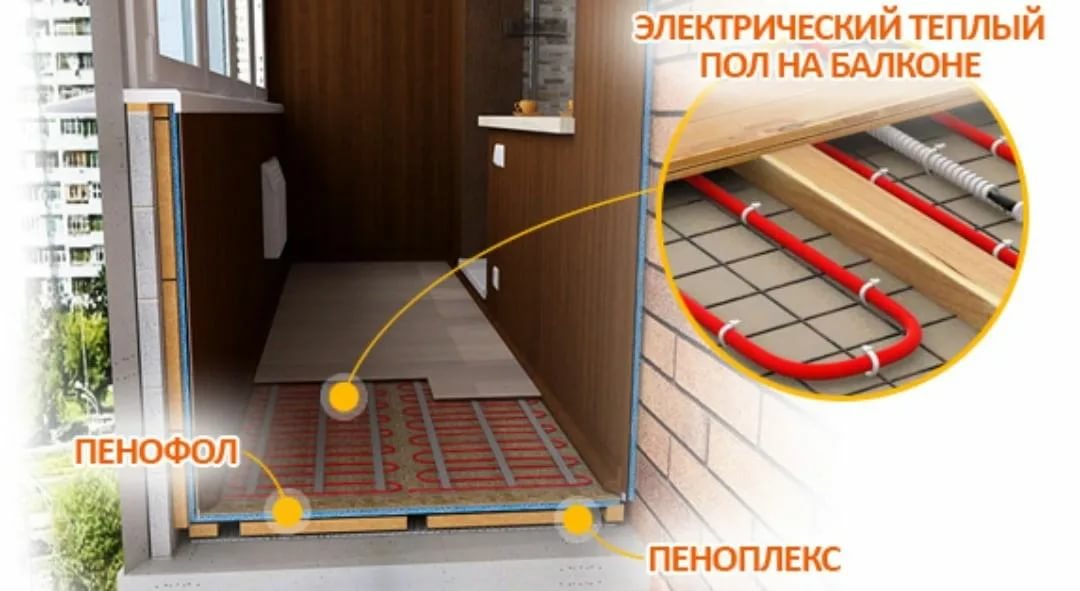

Идеальным вариантом для теплого пола считается электрика. Чтобы монтажные работы выполнить самостоятельно и не заниматься расчетами количества кабелей для нагрева, рекомендуется использовать нагревательные маты. Это специализированное покрытие из стекловолокнистой сетки, с прикрепленными экранированными нагревательными секциями.

Секции выполнены путем соединения холодной и горячей части. Для этого использован безхомутовый метод, который обеспечивает высокую надежность.

Этапы монтажа теплого пола на основе нагревательных матов

1. Первоначально составляется схема распределения матов по помещению балкона, лоджии.

Важно: Внимательно планируйте размещение мебели и не размещайте ее в местах укладки электрических нагревательных элементов

Расположение труб теплого пола не должны быть под мебелью или сантехникой

2. Следует провести подготовку поверхности пола. Удалить посторонние предметы, мусор. Если поверхность имеет бугры и неровности — выровнять;
3. Проходит укладка теплоизоляции, для предотвращения потерь тепла и увеличения зоны комфорта;
4. Изготовляется стяжка цемента для основы под плиточное покрытие;
5. Проходит укладка нагревательных матов по схеме;
6. Подключение всей система нагрева к электрической сети, монтирование тепло регулятора.

Рекомендация: Для защиты элементов электросети следует приобрести и установить термодатчики, устройство защитного отключения.

7. Нагревательные маты разрезаются и укладываются;

При разрезе стекловолокнистой основы важно не повредить кабель

Важно: в процессе разреза стекловолокнистой сетки следует внимательно следить за тем, чтобы кабель не повредился.

8. Все электрические провода подключаются сети питания и проверяются в работоспособности;

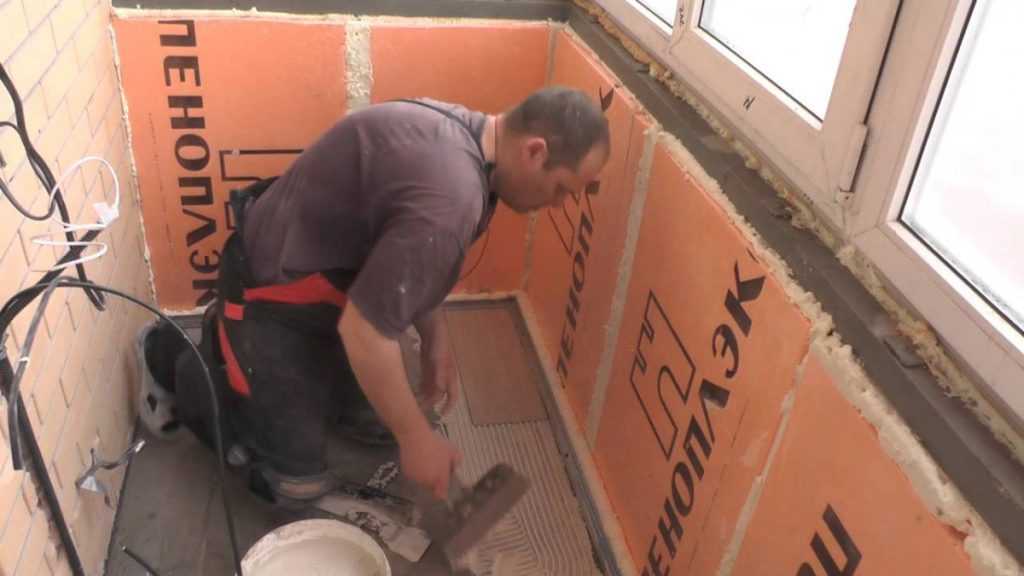

   Укладка плитки на нагревательные маты

9. Проводится укладка плитки, кафеля на нагревательные маты. Для этого используют плиточный клей. По истечении двадцати дней клей должен полностью высохнуть. Можно свободно включать теплый электрический пол под плиткой.

Правила эксплуатации теплого пола

Эксплуатирование теплого пола с электрическими матами должно проходить со строгим соблюдение правил и контролем за регулировкой температуры. Повреждение напольного покрытия полностью исключено. При малейшем повреждении пола следует провести демонтаж всей отопительной конструкции.

Достоинства плитки при укладке теплого пола

Плитка служит прекрасным декоративным материалом и имеет массу достоинств:

• Долговечность;
• Высокое показатели прочности и надежности;
• Устойчивость к температурным перепадам;
• Устойчивость к воздействию активных химических и биологических сред;
• Быстрый и несложный монтаж.

Чтобы получить наиболее продолжительный срок службы плитки и теплого пола следует выбирать плитку с малым весом. Правильный размер плитки рассчитывается в зависимости от параметров балкона, лоджии.

Варианты монтажа плитки под теплый пол

Во время укладки плитки под теплый пол следует выбрать оптимальный вариант. Монтаж производится в нескольких вариантах:

Вариант стандартного монтажа однотонной плитки теплых полов.

• Стандартный монтаж;
• Монтаж шахматный;
• Диагональный;
• Монтаж елочка.

При однотонной плитке выбирают стандартный монтаж.

Важно: укладка плитки на балконе проводится с центра помещения.

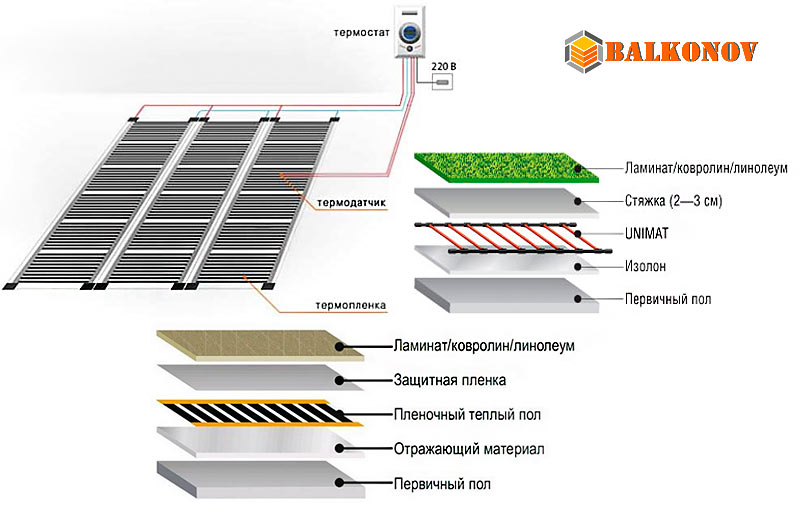

Пленочный теплый пол

Пленочный теплый пол работает за счет нагрева электрическим током.

Современный вариантом на сегодня, который находится на пике в обустройстве дома считается пленочный теплый пол под плитку. Пленка для пола — это полимерное полотно с вмонтированными карбоновыми элементами. Они нагреваются при прохождении через них электрического тока. Основным достоинством пленки считается то, что финишное покрытие монтируется на пол. Такое теплое покрытие не боится контактировать с внешней средой и любым напольным покрытием.

Терморегулятор — основной помощник в создании комфортного температурного режима.

Правила укладки пленочного теплого пола под плитку

1. Укладка пленку проходит с укладкой на верхней части матовой стороны, а медных контактов снизу.
2. Контакты должны быть развернуты в сторону последующей запитки электричества.

Видео: укладка тёплого пола под плитку на основе сверхтонких нагревательных матов

Вывод

Чтобы обустроить теплый пол на лоджии под плитку нужно будет преодолеть ряд трудностей и технических проблем, но результат полностью оправдает усилия. После получения разрешения на ремонтные работы следует сразу приступать к делу. Теплый пол под плитку будет содержать массу достоинств: обеспечение правильного распределения тепла в помещении, полное отсутствие необходимости ухода, экономия электроэнергии, высокая функциональность, легкость монтажа без наличия специальных навыков.

Теплый пол является помощником в избавлении от повышенной влажности и холода. Основным и самым важным моментов технологическом процессе его обустройства выступает монтаж. Первым этапом будет — укладка паро изоляции. Все стыки необходимо будет скрепить скотчем металлизированным. Не должно быть ошибок, при монтаже тепло сберегающего слоя. Иначе во время холодов по краям будет развиваться конденсат. Стяжка проводится также без зазоров, с толщиной более 45 мм. Обогревающие элементы укладываются на расстоянии — 30 мм от верхнего уровня.

Изоляция балкона и консольного пола – сравнительное исследование тепловых и энергетических аспектов

В исследовании сравниваются различные методы изоляции консольной плиты (например, балкона). Исследование охватывает только энергетические (теплопотери) и тепловые аспекты различных случаев. Экономические, эстетические и конструктивные аспекты также должны быть рассмотрены, но они не являются частью этого обзора.

При оценке теплового моста необходимо учитывать два различных эффекта:

1. Локальное снижение температуры поверхности, вызванное тепловым мостом
   Снижение температуры характеризуется путем оценки самой низкой температуры внутренней поверхности. Эта температура должна оставаться выше точки росы, чтобы избежать образования конденсата на стене или потолке. Однако, как правило, требуется, чтобы температура также находилась выше так называемой «температуры пресс-формы». При этой температуре воздух в помещении достигает уровня влажности 80%. Когда уровень влажности 80% достигается или превышается в течение длительного периода, очень вероятно образование плесени.
2. Дополнительные потери тепла из-за теплового моста
   Так называемое «значение теплопередачи» отражает потери тепла на квадратный метр (кв. фут) стены при разнице температур в один градус. По аналогии значение Ψ («psi») или линейный коэффициент теплопередачи используется для характеристики потерь энергии линейного теплового моста. Соответственно он измеряет потери тепла на погонный метр конструкции при разнице температур в один градус.

Граничные условия

Имитационная модель предполагает, что консольный балкон и оба этажа обогреваются. Температура внутри 20°C, а снаружи -5°C. Точка росы и температура плесени рассчитываются исходя из предположения, что относительная влажность в помещении составляет 60%.

Помимо минимальной температуры был рассчитан так называемый температурный коэффициент f* _Rsi . Значение описывает падение температуры независимо от фактической разницы температур.

Модели

Модель состоит из железобетонной плиты, образующей консольный балкон длиной 150 см (измеряется от внешней поверхности стены). Плита имеет толщину 20см.

Исследуются два различных типа стеновых конструкций, так как эффект теплового моста зависит от проводимости стены:

железобетонная стена 1см штукатурка (λ=0,7 Вт/мК) 18см усиливать бетон (1% сталь) (λ=2,3 Вт/мК) Изоляция 24 см (λ=0,038 Вт/мК) Синтетическая штукатурка толщиной 0,5 см (λ=0,4 Вт/мК) Значение U: 0,152 Вт/м²К

кирпичная стена штукатурка 1 см (λ=0,7 Вт/мК) пустотелый кирпич 25 см (λ=0,12 Вт/мК) изоляция 16 см (λ=0,038 Вт/мК) 0,5 см штукатурка из синтетической смолы( λ=0,4 Вт/мК) Коэффициент теплопередачи: 0,154 Вт/м²К

В отношении изоляции было проанализировано 12 различных случаев:

• отсутствие изоляции (ссылка)
• внутренняя изоляция – вкладыш из изоляционной панели 50 x 2 см
• внутренняя изоляция – изоляционный клин в углу 50 х 10 см (под штукатуркой)
• терморазрыв – термически разделенный балкон –  (Изокорб модель KXT 30 R90)
• внешняя изоляция – толщина: 8см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная
• внешняя изоляция – толщина: 16см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная

Таким образом, всего было обработано 2 x 12 симуляций.

(для получения более подробной диаграммы и таблицы были обработаны дополнительные длины для корпусов внешней изоляции). Ниже вы найдете графическое представление различных случаев моделирования:

Примеры моделирования «кирпичная стена»

без изоляции	Внешняя изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренний – вкладыш	Внешняя изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренний – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Примеры моделирования «бетонная стена»

без изоляции	Внешняя изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренний – вкладыш	Внешняя изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренний – клин	Внешняя изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная



Моделирование и результаты

В соответствии с местными стандартами в Австрии и Германии были проведены расчеты минимальной температуры поверхности с повышенным сопротивлением внутренней воздушной пленки R _si =0,25 м²K/Вт. Расчеты тепловых потерь (значения Ψ) проводились при стандартном сопротивлении воздушной пленки R _si = 0,13 м²K/Вт.
Поскольку симуляции раскрывают много интересных деталей, все изображения температуры и теплового потока для каждой симуляции доступны в нижней части этой статьи. После того, как вы нажмете на изображения в таблицах, вы сможете просмотреть их в более высоком разрешении. Количественная оценка минимальных температур и потерь энергии представлена ​​в таблицах и сравнительных диаграммах ниже.

Сравнение минимальных температур поверхности

В результате теплового моделирования были получены следующие минимальные температуры поверхности:

Легче сравнить результаты, представленные в виде графиков:

4 точка росы и указанные температуры пресс-формы действительны для внутреннего климата 20°C/60% относительной влажности.

Сравнение потерь энергии/значений Ψ

В отношении потерь энергии/тепла моделирование приводит к следующим результатам:

снова отображаются в виде диаграмм для облегчения сравнения:



Заключение и интерпретация консольный пол различается в зависимости от материала стен.

Хотя, с одной стороны, высокая проводимость бетонной стены увеличивает потери энергии, с другой стороны, она помогает предотвратить низкие температуры поверхности. Стена с высокой проводимостью способна обеспечить дополнительное тепло проблемной угловой области, что может значительно снизить риск образования росы или плесени. Иными словами, можно сказать, что современный (хорошо изолирующий) кладочный материал помогает снизить потери энергии, но может увеличить минимальный температурный риск в зонах соединения, подверженных тепловым мостам. Это относится и к другим классическим элементам теплового моста, например оконные соединения.

Внутренняя изоляция консоли или балкона

В соответствии с только что проведенным различием следует различать влияние внутренней изоляции на конструкцию с бетонной стеной и влияние на современную конструкцию из каменной стены. Использование местной внутренней изоляции (вкладыш или клин) на каменной конструкции стены может значительно повысить минимальную температуру поверхности в угловой зоне. С другой стороны, использование тех же элементов с железобетонной стеной не оказывает влияния на температуру поверхности или даже несколько отрицательно(!), так как снижает температуру плиты в зоне стыка.
С точки зрения потерь энергии влияние на каменную конструкцию незначительно, тогда как на бетонные стены практически не влияет. Причина опять же в высокой проводимости бетона, что позволяет тепловому потоку легко обходить элементы утепления.

Внешняя изоляция консоли или балкона

Основным результатом моделирования является то, что внешняя изоляция требует обширного или полного применения изоляционных панелей вокруг балкона. Консольная плита в основном соответствует конструкции охлаждающего ребра. Он имеет большую поверхность снаружи и высокопроводящую сердцевину внутри. По этой причине необходимо утеплить балкон достаточно толстой панелью и максимально полно. Случай односторонней изоляции, который здесь не представлен, практически неэффективен. При тщательном применении внешней изоляции можно значительно повысить температуру внутренней поверхности. В отличие от случая с внутренней изоляцией влияние температуры на бетонную стену теперь сильнее, чем на каменную.
Очевидно, что с точки зрения потерь энергии внешняя изоляция является лучшим выбором, чем внутренняя изоляция, однако она все еще значительно отстает от значений, достигнутых при термическом разделении. Что касается сравнения с внутренней изоляцией, следует также учитывать, что внутренняя изоляция часто приводит к проблемам конденсации внутри конструкции. Однако по соображениям ясности эта тема не является частью этой статьи, но будет рассмотрена в следующей.

Терморазрыв (Изокорб)

Наилучшие результаты в отношении минимальных температур и особенно в отношении потерь энергии могут быть достигнуты при использовании термического разделительного элемента. По сравнению с неизолированным случаем, термически разделенный балкон обеспечивает экономию энергии на 78% в случае с каменной кладкой и на 82% в случае с бетонной стеной. Даже по сравнению с корпусом с полной внешней изоляцией и панелями толщиной 16 см термическое разделение на 40 % эффективнее. Также с точки зрения минимальных температур поверхности термическое разделение явно достигает наилучших (=самых высоких) значений.
Высокая эффективность термической сепарации объясняется ее положением. Расположенный точно в изоляционном слое здания элемент должен изолировать наименьшую возможную поверхность. В этом случае тепловое разделение должно охватывать эффективную длину 20 см (толщина плиты), тогда как внешняя изоляция должна удерживать тепло на эффективной длине (поверхности) 320 см (две длины балкона плюс его высота).

Конструктивное/дизайнерское разделение

Следует отметить, что, если это возможно, конструктивно полностью отделенный балкон представляет собой идеальное решение с точки зрения снижения температуры и потерь энергии. Однако часто реализовать это решение невозможно по эстетическим, дизайнерским или другим причинам. Что касается этого исследования, случай структурного разделения не имеет значения, так как не будет теплового моста. В этом случае температура внутренней поверхности и энергетические характеристики соответствуют показателям плоской стены для бетонных стен (Ψ=0,000 Вт/мК) и лишь немного смещены для каменной стены (Ψ=0,025 Вт/мК).

Моделирование теплового режима – температурные изображения и результаты измерений

Примечание: минимальные температуры поверхности, показанные на рисунках ниже, были рассчитаны при повышенном сопротивлении воздушной пленки R _si =0,25 м²K/Вт. Расчеты значений Ψ, изотерм и температурных цветов основаны на моделировании стандартного сопротивления внутренней воздушной пленки (R _si = 0,13 м²K/Вт).

для модели с кирпичной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16см l=полная

для модели с бетонной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Тепловое моделирование – просмотр тепловых потоков

для модели каменной стены

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

для модели с бетонной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция — вставка	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Автор: DI Daniel Rüdisser, HTflux

Примечание. Вам разрешено и рекомендуется использовать изображения с этой страницы или устанавливать ссылку на эту страницу при условии, что авторство указано на «www.htflux.com». ».

лучше утеплить изнутри

Балконы — это небольшие открытые площадки для отдыха летом. Из небольшого пространства можно сделать прекрасный уголок для отдыха. Однако следует учитывать, что утеплять пол не будет никакого смысла, если балкон останется открытым наружу. Поэтому перед утеплением пола нужно закрыть балкон. Теплый пол на балконе – это просто и дешево.

Устройство «теплый пол»

Если вы хотите сделать теплый пол, не обойтись без особых хитростей и технологий. Способов утеплить пол на балконе много, но один из самых эффективных – с помощью системы «теплый пол». Главная особенность этого изобретения в том, что оно работает по принципу так называемого обогревателя. Это очень полезное изобретение, ведь на балконах запрещено устанавливать систему отопления, работающую за счет перекачки воды. Все это для безопасности здания.

Этот способ утепления балкона нашел широкое применение среди клиентов, имеющих привычку часто простужаться. Он также чрезвычайно эффективен для людей, страдающих аллергией и астмой. Дело в том, что пол хоть и повышает температуру окружающего его воздуха, однако на влажность последнего практически не влияет тот факт, что он имеет относительно низкую температуру поверхности. Также при использовании таких полов значительно снижается количество пыли в утепляемом помещении. Чрезвычайно полезная функция для аллергиков и астматиков.

Особенности

Теплопередача по полу осуществляется с помощью электрического кабеля, который также является нагревательным элементом. Далее утепляем все устройство изнутри бетонной стяжкой в ​​пределах 3-8 см. Важно отметить, что при сборке нагревательного элемента расстояние внутри между кабелями должно быть равномерным. Это поможет обеспечить равномерное распределение тепла, а также повысит гарантию того, что кабель не перегреется.

Самое главное в этой сборке то, что когда мы утепляем пол, кабель надо укладывать не сразу, а на своеобразный теплоизолятор. В качестве теплоизолятора в хрущевке можно использовать простую алюминиевую фольгу с прикрепленным к ней искусственным материалом. Это делается для того, чтобы поток теплого воздуха распространялся только вверх, то есть на утепленный балкон. Если проигнорировать этот совет, то со временем выяснится, что часть тепла будет греть потолок соседям снизу.

Нагревательные элементы бывают двух видов — одножильные и двухжильные кабели. Они отличаются физическими характеристиками и электромагнитной проводимостью.

Для того, чтобы сделать качественное утепление пола на балконе, необходимо использовать тросы фиксированной длины. Главный секрет в том, что мощность тепловыделения зависит от длины самого нагревательного элемента. Поэтому, если вы прокладываете кабель под плитку, то нужно учитывать, насколько хорошо керамика удерживает тепло. Еще одним важным элементом при расчете кабеля являются толщина стен, площадь помещения, а также наличие или отсутствие потолка с люком.

Вот несколько технических советов, которые смогут помочь вам в решении ваших расчетов:

• Если вы планируете отапливать балкон другими отопительными приборами, то средней мощности должно хватить, если она находится в пределах 140- 180 Вт на метр в квадрате;
• При установке других обогревателей должно хватить 80-150 Вт;
• При наличии деревянных полов будет достаточно мощности в 80-100 Вт.

Эти советы помогут вам сэкономить дополнительную энергию и предотвратить перегрев нагревательного элемента.

Виды покрытий

Чтобы ответить на вопрос, чем утеплить пол на балконе, нужно также знать, какой пол будет больше сохранять тепло. Никто не очень хочет, чтобы половина электроэнергии тратилась впустую, а еще хотелось бы, чтобы крышка служила как можно дольше.

Лидерами по теплоотдаче считаются полы, покрытые керамической плиткой. Общеизвестно, что керамическая плитка, как и кирпич, способна долго сохранять и удерживать тепло. Также керамика является достаточно прочным материалом.

После керамической плитки следует линолеум или ковролин. Эти два материала чуть хуже сохраняют тепло, но менять их в случае деформации гораздо проще, чем керамические материалы типа плит.

Деревянный пол стоит на последнем месте в списке теплопередачи. Эти покрытия не сохраняют тепло наилучшим образом; кроме того, они крайне недолговечны. При постоянном нагреве древесина сохнет и вскоре деревянное покрытие вас разочарует. Есть у такого покрытия и небольшой плюс – это быстрая смена его температуры. То есть утеплить деревянный пол «с нуля» получится гораздо быстрее, чем его аналоги в виде керамической плитки и линолеума.

Особенности конструкции

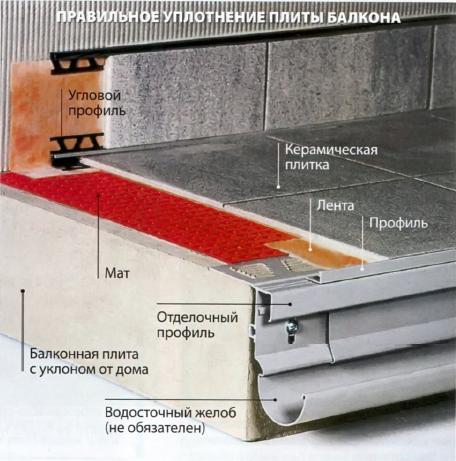

На пол необходимо уложить фольгу, но при этом крайне важно зашпаклевать все щели между полом и прилегающей стеной шпаклевкой. Есть еще одно важное правило, которое необходимо помнить, когда вы будете утеплять свой пол на балконе. Не кладите нагревательный элемент прямо на фольгу. Между фольгой и кабелем должен быть тонкий слой цемента. Этот момент необходимо выполнять и ни в коем случае не игнорировать, ведь он является частью техники безопасности.

Если вы хотите сделать бетонную стяжку максимально ровной, используйте более качественный уровень. Начертите с помощью этого приспособления на стене равномерную линию – ограничитель, по которому вы будете ориентироваться при заливке бетона. Далее заливаем пол, оставляем запасные 0,5 см и выравниваем. Это расстояние необходимо для того, чтобы использовать так называемый «жидкий пол». Отличное изобретение, которое при высыхании даст абсолютно ровный пол, а вам сэкономит массу времени и нервов.

Что утеплять?

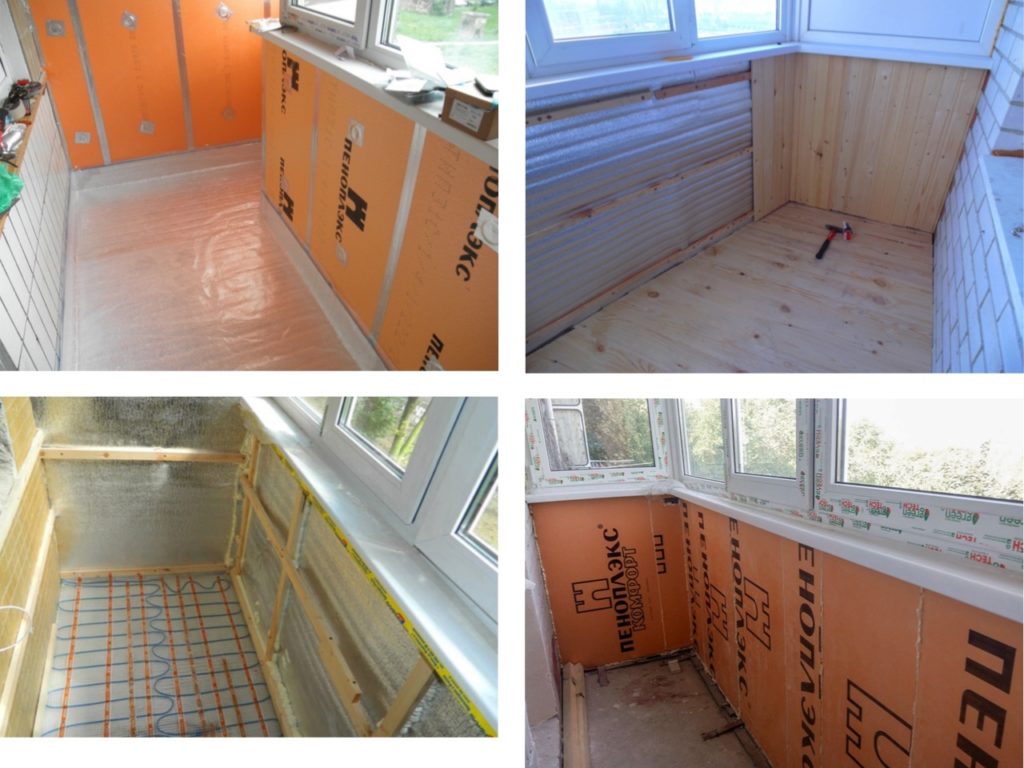

Недостаточно удерживать нагревательный элемент на полу. Также необходимо учитывать материалы, которые лучше всего будут удерживать тепло. На сегодняшний день таких материалов огромное множество. Есть, и дорогие и красивые, и совсем дешевые, и невзрачные.

Этот тип изоляции называется пассивным, так как не использует никаких хитрых устройств и достаточно примитивен. Основной принцип заключается в том, что сам материал устанавливается в те места, которые вы хотите утеплить. Благодаря своим свойствам сохранять тепло и не пропускать холод снаружи, этот вариант отлично подходит для людей со средним достатком.

Вот список самых популярных и доступных строительных утеплителей:

• пенофол;
• Пенопласт;
пенополистирол
• ;
• минеральная вата.

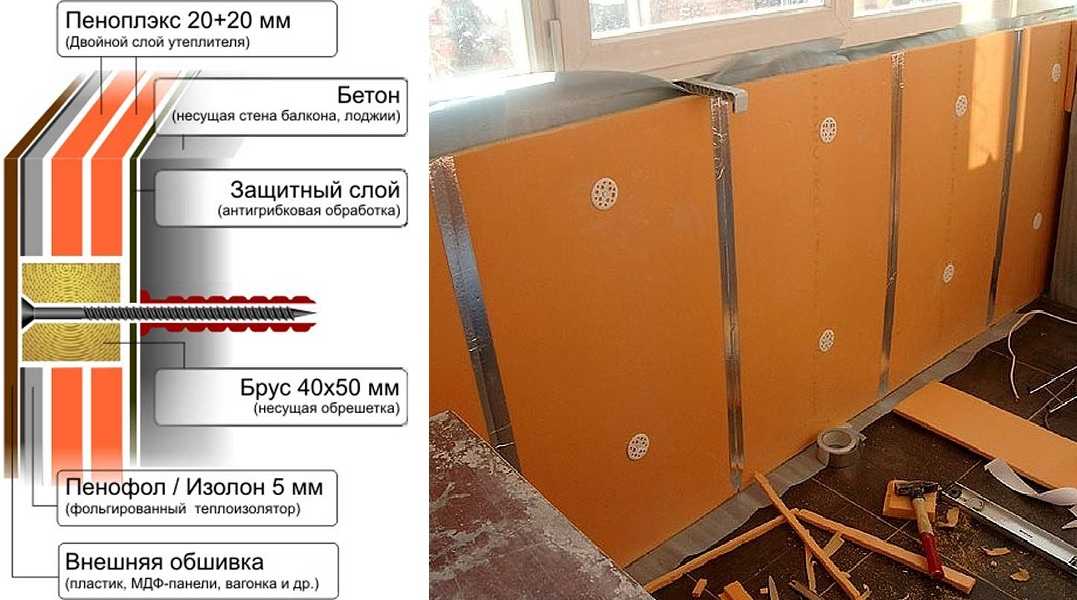

Самый передовой и инновационный материал – пенофол. Этот материал представляет собой вспененный полиэтилен, который покрыт защитной алюминиевой пленкой. Это вещество достаточно гибкое, поэтому работать с таким покрытием чрезвычайно удобно. Существует два вида пенофола – с односторонним алюминиевым покрытием и двухсторонний.

Натуральный двухсторонний пенофол обладает более широким спектром полезных качеств. Одним из них является защита от конденсата. Производство материала и его хранение осуществляется в рулонах, поэтому для устранения стыков используется специальная алюминиевая пленка. Можно не бояться, что в случае перегиба он деформируется, поэтому это изобретение стоит во главе списка сохранения тепла и удобства в работе.

Если вы хотите добиться максимального результата в утеплении пола при минимуме затрат, то среди материалов наиболее подходящим является пенопласт. Считается самым дешевым и распространенным, как утеплитель, наравне с пеноплексом. Кроме того, он легко доступен, и его чрезвычайно легко транспортировать из-за необычайной легкости. Плюс пенопласта в том, что вы можете получить это вещество любого размера и толщины. Однако среди минусов можно отметить то, что он достаточно жесткий и хрупкий. При работе с ним необходимо учитывать. В противном случае стоимость покупки теплоизолятора превысит ожидаемые затраты.

Экструдированный пенополистирол – еще один аналог пенопласта. Этот материал почти не уступает по стоимости обычному пенопласту. Изначально он создавался как раз для утепления и получил широкое распространение благодаря своей доступности и дешевизне. В отличие от чистого пенопласта, экструдированный пенополистирол более гибкий и легкий. Основные его преимущества в том, что он не гниет, не подвержен возгоранию, а также на нем не заводится грибок и плесень.

Один из самых старых, надежных и проверенных материалов в этом списке – минеральная вата. В основном изготавливается из стеклопластика, хотя иногда бывает, что делают из базальтовых нитей. Главным отличием и неоспоримыми преимуществами можно считать то, что минеральная вата не впитывает влагу, не подвержена горению, вообще не реагирует практически ни на какую химию, не является вместилищем для плесени и других живых организмов. Огромный плюс в том, что он, как и материал, мягкий и его можно использовать в любых местах. Даже несмотря на то, что покрытие кривое, минеральная вата справится с ним отлично.

Важно, что из-за особой структуры материала работать необходимо в перчатках, во избежание неприятных ощущений. Дело в том, что вещество, из которого сделана вата, состоит из волокон, хрупких и острых по своей природе. При соприкосновении с кожей они сразу же отрываются, вызывая зуд и дискомфорт. Поэтому крайне важно соблюдать меры предосторожности и носить перчатки.

Обучение

Вы должны начать с подготовки пола. Чтобы правильно сделать утепление и не потратить все усилия напрасно, важно учитывать, что пол должен быть максимально ровным и не содержать щелей.

Специалисты советуют перед началом работ по утеплению сделать стяжку пола. Однако, прежде чем приступать к этому подготовительному этапу, администрации дома следует уточнить, безопасно ли будет утяжелять балкон. Если они дадут свое согласие на ремонт, можно будет без опасений приступать к делу. В противном случае придется выравнивать пол и замазывать щели другим способом.

Как согреть своими руками?

Для утепления у нас есть несколько вариантов с использованием керамзита. Здесь важно усвоить, что, несмотря на прочность дома, со стяжкой не стоит перебарщивать. Нужно сделать его как можно тоньше. Таким образом, покрытие должно быть достаточно тонким как раз для того, чтобы на нем не образовывались трещины, и оно было достаточно прочным. В основном ремонтники используют в своем арсенале керамзит и перлит для проведения такого рода работ. Однако перлит не всегда удобно использовать при наличии ограниченного пространства. Это связано с тем, что перлит необходимо замешивать в бетономешалке. По этой причине чаще керамзит применяют на ограниченном пространстве.

Вот пошаговая инструкция, которая поможет приготовить раствор самостоятельно:

• Три части очищенного песка, т.к. раствора должно хватить не на один год, поэтому рекомендуется использовать только строительный песок, а не завербован «на природе»;
• Одна часть керамзита и одна часть цемента. В случае, когда есть необходимость уменьшить удельный вес раствора, то часть керамзита уменьшают;
• Одна десятая извести.

Типичные ошибки

Большинство людей совершают типичные ошибки при утеплении пола. Вот несколько советов, которые помогут вам их избежать:

• Все полученные материалы необходимо смешать в удобной емкости. После того, как смесь станет однородной, нужно будет постепенно вливать воду и продолжать перемешивать раствор. Смесь будет готова, когда она по густоте будет напоминать густую сметану. Важно не переборщить с добавлением воды, ведь если ее будет слишком много, то раствор не только будет долго сохнуть, но и от этого может пострадать качество стяжки, и она не будет длиться столько, сколько планировалось.

При самостоятельной укладке важно соблюдать простые правила. Важно изолировать балкон по всему периметру. Делается это с помощью монтажной пены или специального самоклеящегося скотча.

• Также нужно начинать не с середины, а с дальних углов балкона. Во время работы необходимо постоянно следить за уровнем пола с помощью строительного уровня, чтобы избежать неровностей пола. После завершения работы необходимо дождаться полного высыхания поверхности. Обычно пол высыхает в течение двух-трех дней, но если вы хотите добиться максимальной прочности стяжки, то это одна хитрость. В течение 10-12 дней нужно дважды в день увлажнять пол, при этом накрывая его пленкой.

  No related posts.
