Как правильно установить биметаллический радиатор отопления: советы и правила монтажа

Каждое жилое помещение нуждается в отоплении. Причем отопительное оборудование должно быть качественным. Ведь почти полгода холодов система отопления должна исправно функционировать. При планировании системы отопления, многие задаются вопросом, радиаторы стальные или биметаллические что лучше и, сравнив характеристики обоих видов, останавливают свой выбор все же на биметалле. Ведь благодаря высоким показателям теплоотдачи, аккуратному внешнему виду, именно такие батареи являются практичными, долговечными и позволяют создать уют в квартире, наполнить помещение теплом.

К тому же устанавливать их можно самостоятельно. Это не требует больших разрушений, проводится достаточно просто и аккуратно. Главное знать основные правила и провести правильный расчет параметров устройства. Если вы не знаете, как правильно установить биметаллический радиатор отопления, данная статья для вас. Мы рассмотрим устройство радиаторов, особенности монтажа, а также кратко опишем некоторые наиболее популярные модели для оборудования отопительной системы.

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики. Более подробно о технических характеристиках биметаллических радиаторов можно прочитать здесь.

Биметаллические радиаторы могут быть двух типов:

  1. с усиленными каналами;
  2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.

Чтобы установка радиатора была правильной, важно сделать точный расчет количества секций.

Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.

Установка биметаллических батарей

Проводить монтаж отопительного устройства необходимо строго по инструкции, изложенной в паспорте прибора.

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

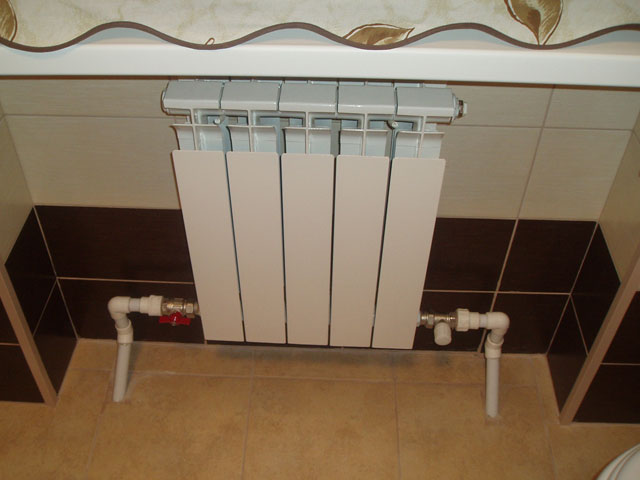

  • располагать батарею лучше следует по центру окна;
  • устанавливается оборудование только в горизонтальном положении;
  • обогревательные детали устанавливать надо на одном уровне в пределах помещения;
  • от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
  • от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
  • между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

  1. проводится разметка места для установки на стене кронштейнов;
  2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
  3. на кронштейны ставится батарея;
  4. радиатор подсоединяется к трубам;
  5. устанавливается термостатический клапан либо краник;
  6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

  • перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
  • перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
  • во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
  • в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
  • при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
  • перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
  • когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
  • не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Какой радиатор лучше установить?

Современный рынок предлагает широкий выбор биметаллических радиаторов разных марок от разных производителей. Есть отечественные и импортные варианты. Среди иностранных моделей популярны итальянские или немецкие радиаторы отопления биметаллические.

К популярным батареям немецкого производства можно отнести радиаторы компании Тенрад. Все изделия данной фирмы отличаются надежностью и высокими эксплуатационными параметрами. Оребрение трехрядное, что обеспечивает хорошие показатели теплоотдачи.

Среди итальянских изделий стоит рассмотреть итальянские биметаллические радиаторы отопления Global STYLE PLUS 500. Для подключения такого агрегата используется боковая схема. Монтируется прибор на стену. Благодаря отличным техническим характеристикам и привлекательному внешнему виду, на радиатор биметаллический Global STYLE PLUS 500 отзывы только положительные. Чаще всего пользователи отмечают эффективную работу и долговечность. Теплоотдача равняется 185 Вт. А температура теплоносителя может достигать максимальной отметки в 110 градусов. На радиаторы отопления Глобал отзывы многочисленные.

Также можно выделить итальянские радиаторы XTREME. Данная модель новая. При минимальных затратах прибор дает максимальную теплоотдачу. Такие радиаторы отопления Италия биметаллические выпускает специально для установки в российские отопительные системы. Модель предназначена для работы в непростых условиях. Например, при низком качестве воды агрегат отлично работает в высоких показателях температуры и давления. На биметаллический радиатор XTREME отзывы пользователей положительные: хорошая теплоотдача, невысокая цена.

Итальянская компания Радена также специализируется на производстве биметаллических батарей. Для изготовления используется только высокоуглеродистая сталь. Рабочее давление составляет 25 атмосфер. А температура среды достигает 100 градусов. Есть батареи со стандартным боковым и с нижним подключением. На радиаторы отопления Радена отзывы положительные. Отмечается долговечность, хороший дизайн, возможность использования в однотрубных и двухтрубных отопительных системах с горизонтальным и вертикальным размещением теплопроводов.

Рассмотрим модели отечественного производства. Например, радиаторы отопления российские биметаллические Рифар Монолит. Хоть бренд Рифар на рынке появился совсем недавно, продукция данной фирмы уже успела потеснить изделия именитых немецких и итальянских производителей. Используются радиаторы Рифар в жилых и административных зданиях. Имеют отличные характеристики. Также полностью соответствуют радиаторы биметаллические гост 31311 2005, ТУ.

Рифар монолит выпускаются в двух типоразмерах: 350 и 500 мм. Чаще всего используются радиаторы с межосевым расстоянием 500 мм. Стыки между секциями отсутствуют. Поэтому, если вы решили установить такую батарею, надо сразу выбрать необходимую длину.
На радиаторы отопления биметаллические Рифар Монолит 500 цена оптимально сочетается с функциональностью и качеством. Монтаж таких батарей проводится быстро и легко. Не требует использования переходников.

Не так давно появились в продаже и радиаторы Термохит российского производства. Данное оборудование относится к бюджетному классу. Широкого распространения еще не получило, поэтому на радиаторы отопления Термохит отзывы не слишком многочисленны. Технические характеристики высокие. Но все же качество уступает более дорогим моделям.

Есть на отечественном рынке и батареи китайского производства. Тут стоит отметить радиаторы Оазис. Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. На биметаллические радиаторы отопления Оазис отзывы в основном положительные. Пользователи выделяют такие плюсы данных агрегатов, как высокие технические показатели, длительная заводская гарантия и демократичная цена.

комплектующие для монтажа, схема подключения и устройство приборов, как соединить секции и сколько нужно кронштейнов для батарей

Биметаллические радиаторы отопления сегодня наиболее востребованы. Их популярность постоянно растет. Такие приборы применяют чаще, чем аналогичные изделия из алюминия или чугуна. Материал, из которого сделаны биметаллические радиаторы, может противостоять высокому давлению, и не подвергается коррозии, что позволяет более безопасно использовать систему отопления в квартирах или частных домах.

Такие радиаторы можно при необходимости устанавливать своими силами, так как эта работа проводится достаточно просто. Основная задача при этом – знать, как правильно провести расчеты монтажа, выбрать нужное количество батарей и грамотно их установить.

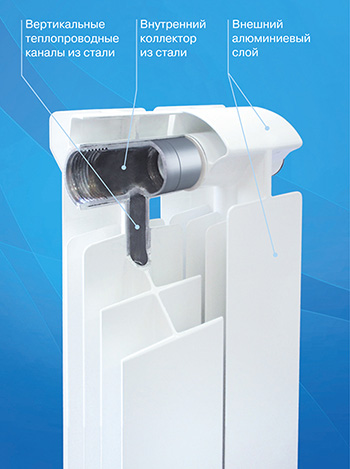

Устройство батарей

Биметаллические батареи достаточно просты по своей конструкции. Они включают в себя сами радиаторы и трубы, которые примыкают к ним. На местах стыковки эти элементы соединяются при помощи сварки. По радиатору проходит металлическая труба. Такой материал наиболее эффективен для использования в системах отопления, так как он может долго держать тепло и выдерживать большое давление.

Чтобы труба не подвергалась коррозии, она сверху покрывается алюминиевым составом, который увеличивает ее характеристики теплопроводности. Поэтому батарея и называется биметаллической. Материал отличается долговечностью, надежностью и лучшими эксплуатационными характеристиками.

Радиаторы такого типа могут быть следующими:

  • с усиленными каналами;
  • со стальным каркасом.

Последние защищены лучше, а потому они не подвергаются коррозии и могут выдерживать большое давление. Монтировать такие изделия рекомендуется в помещениях совместно с другими элементами отопления на основе железа. Сегодня можно найти биметаллические приборы разного типа и моделей, которые идеально подойдут для того или иного жилья.

Чтобы они идеально вписались в квартиру и могли выполнять свои функции максимально эффективно, важно перед установкой провести точный расчет и определиться, какое количество секций понадобится.

Правила и выбор места

Перед монтажом надо определиться с местом, где будут монтироваться биметаллические радиаторы. Этот этап является важным. Если предварительно не продумать этот шаг, батарея не сможет эффективно выполнять свои функции.

Специалисты рекомендуют монтировать батареи так, чтобы обеспечивать тепловой барьер возле оконного проема, который будет препятствовать поступлению из него холодного воздуха. Прогретый же воздух от батареи будет подниматься вверх и не давать возможности холодному воздуху проникать в помещение.

Это также поможет уменьшить количество конденсата на окнах и снизить расходы на отопление, так как воздух в комнате будет прогреваться равномерно. При этом важно поставить радиатор ровно посередине окна. Допустимое отклонение составляет всего 2 см.

Также важно правильно разместить радиаторы относительно подоконника. Слишком маленькое расстояние до него не даст возможности циркулировать воздуху, что уменьшит эффективность отопления. Рекомендуется расстояние между прибором и подоконником делать не менее 6 см.

При этом нужно выбрать батарею такого размера, чтобы она находилась на расстоянии минимум 8 см от пола. Таким способом можно правильно установить биметаллические радиаторы и увеличить эффективность их работы.

Расчет количества секций

Чтобы произвести точный расчёт, лучше доверить такую работу мастерам. Если же такой возможности нет, то можно и провести его и самостоятельно. Для этого особых знаний и умений не потребуется.

Надо только знать два показателя:

  • мощность модели радиатора;
  • площадь помещения, где он будет установлен.

Первый показатель можно найти в паспорте к изделию. Устанавливается он производителем. Далее потребуется посчитать размеры комнаты по периметру и разделить эту величину на 10.

Полученные показатели делятся на мощность радиатора. В результате получается число, которое подскажет пользователю, какое количество секций должны иметь все батареи в помещении. Если установка будет проведена с учётом этих параметров, то квартире можно создать идеальную систему отопления.

Тонкости монтажа

Монтаж батарей делается только по инструкции, которая есть в паспорте к приборам. Там четко описана вся процедура для батарей той или иной модели. Стоит отметить, что все работы по монтажу батарей проводятся, когда они находятся в полиэтиленовой пленке, которая устанавливается на них производителем. Снимать ее можно только по окончанию процесса установки.

Собрать систему отопления самостоятельно и соединить между собой все элементы можно без проблем, если нет возможности воспользоваться услугами специалистов. Но перед тем как устанавливать приборы, надо ознакомиться с определенными правилами.

При проведении работ следует учитывать такие нюансы:

  • Радиатор должен располагаться по центру окна.
  • Все элементы крепления и стыковки должны размещаться на одном уровне от пола помещения.
  • Установка батарей проводится только горизонтально.
  • Расстояние прибора от стенки должно составлять в среднем 4 см. Если оно будет изменено в большую или меньшую сторону, то тепло не будет распределяться по помещению равномерно.
  • Нужно точно выбирать расстояние между полом и прибором. Оно должно быть не менее 8 см. При нарушении этих параметров теплообмен понизится. Также пользователю придется часто чистить радиаторы от пыли. Это приведет к тому, что температура в помещении будет неравномерной.
  • Важно правильно поставить радиатор, учитывая расстояние до подоконника.

Алгоритм работы по установке биметаллического прибора таков:

  • Делается разметка на стене.
  • Проводится фиксация кронштейна. Иногда для этого могут потребоваться раствор и перфоратор.
  • На закрепленные кронштейны ставится радиатор.
  • Проводится подсоединение батареи к трубам.
  • Монтируется термостатический кран на батарее.
  • Ставится клапан для стравливания воздуха из системы.

Инструменты и материалы

Для того, кто будет производить монтаж биметаллического радиатора, важно заранее правильно подготовиться к этому процессу. Рекомендуется начать с подбора трубы нужного диаметра, с помощью которой прибор будет крепиться к системе. Важно также при покупке труб приобрести и монтажный набор.

Такие наборы продаются в обычном строительном магазине и содержат в комплекте:

  • кронштейн;
  • переходники;
  • прокладки;
  • клапан для выпуска воздуха;
  • пробки.

Также важно приготовить гаечные ключи, герметик для заделки стыков, молоток, ножовку по металлу, чистую ветошь и ёмкость, куда будет сливаться вода из системы. В некоторых случаях может понадобиться перфоратор с бурами и дюбеля.

Важно под рукой иметь и нивелир с разводным ключом. Нужно приготовить карандаш для нанесения меток и рулетку. Все эти элементы и комплектующие необходимо приобрести заранее, чтобы потом не было простоев при работе.

Схемы способы подключения

Важным в работе является не только монтаж биметаллического радиатора, но и его подключение. Оно обычно боковое, поэтому процесс не вызывает трудностей, но чтобы все работы были проведены правильно, нужно соблюдать определенные нюансы:

  • Выбирайте резьбу одного направления на футурках и гайках, так как в противном случае могут возникнуть течи на месте соединения элементов.
  • Применяйте только те фурнитуру и остальные элементы, которые соответствуют по диаметру трубам системы отопления. Если это будет не так, то возможна разгерметизация системы от давления при работе.
  • Стыки следует промазывать герметиком, устойчивым к высоким температурам. Используйте специальные ленты для соединения труб, переходников и заделки прочих стыков.
  • Соединение важно производить без срывов резьбы.

При работе стоит избегать перекоса труб или создания участков с прямыми углами. Всё это может привести к прорыву коммуникаций. Первый запуск надо проводить осторожно. Воду стоит подавать в систему с маленьким напором, чтобы она постепенно заполняла все радиаторы и входы.

По окончанию заполнения системы водой важно спустить лишний воздух при помощи кранов. Эксплуатироваться металлические радиаторы могут только после того, как будет проведено полное испытание системы. Это поможет избежать проблем в будущем.

Если при первом запуске будет обнаружена течь, то ее нужно немедленно устранять.

Советы и рекомендации

Также при монтаже важно соблюдать следующие рекомендации:

  • Перед началом работ нужно слить воду с системы отопления или перекрыть подачу воды до места, где будет монтироваться биметаллическая батарея.
  • Перед тем как подключить батареи к трубам, важно их собрать. Обычно такая работа проводится на заводе. Но при проведении монтажа своими силами важно проверить еще раз, все ли элементы на месте. Также при необходимости надо подтянуть все стыки батареи. Это поможет избежать вынужденной доработки при запуске системы, если в ней появится течь.
  • Чтобы система была герметична, не рекомендуется места стыковки труб и радиаторов зачищать абразивными материалами.
  • Производитель в конструкции своего изделия может использовать как левую, так и правую резьбу. Об этом следует помнить в начале проведения работ.
  • Важно правильно выбирать материалы фитингов. Традиционными считаются изделия, которые устойчивы высокой температуре.
  • Перед работой надо тщательно рассчитать схему подключения. Это будет способствовать тому, что система отопления будет работать максимально эффективно, а также тому, что батареи будут полностью и равномерно заполняться горячей водой.
  • После окончания работ по монтажу надо заполнить систему водой. Делать это следует плавно. Резкое открытие крана может привести к гидравлическому удару, что повредит всю систему.
  • После заполнения системы лишний воздух нужно убрать при помощи специальных воздушных кранов.
  • Клапан надо затягивать только с помощью динамометрического ключа. Это позволит не сорвать резьбу при затягивании.

Также стоит помнить, что при эксплуатации радиаторы не нужно закрывать экранами и ширмами или монтировать их в ниши в стене. Это негативно скажется на работе радиатора, так как циркуляция воздуха будет ухудшаться, что приведет к увеличению счета за отопление.

О том, как установить биметаллические радиаторы своими руками, смотрите в следуюшем видео.

Установка биметаллических радиаторов отопления – порядок работ

Содержание:

1. Что есть система отопления
2. Установка биметаллических батарей – лучший выбор
3. Проблема выбора радиаторов
4. Как установить биметаллический радиатор отопления без проблем?
5. Установка биметаллических радиаторов своими руками
6. Как рассчитать количество секций для биметаллической батарее

Климат в России таков, что жильё приходится отапливать часто – всю зиму, а также часть весны и лета. Поэтому качество, надёжность и экономичность отопительных приборов для дома – первостепенная задача для рачительного хозяина. Тем более что в последнее время на рынке появился богатый выбор. К традиционным чугунным батареям добавились стальные, алюминиевые и биметаллические.

Именно биметаллические радиаторы отопления установка которых по своей популярности «переплюнула» всех конкурентов, уверенно выходят в лидеры. И тому есть немало причин.

Что есть система отопления


Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.

Основные требования, предъявляемые к отопительным приборам:
  • Механическая прочность. В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.
  • Стойкость к коррозии. Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
  • Максимальная теплоотдача. В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
  • Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.

Установка биметаллических батарей – лучший выбор

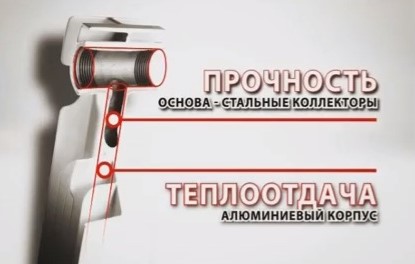

С точки зрения потребительских характеристик такие радиаторы объединяют лучшие черты стальных и алюминиевых радиаторов:
  • Стальная прочность. Биметаллические радиаторы рассчитаны на внутреннее давление порядка 40 – 50 атмосфер. Они не только спокойно выдерживают стандартное давление теплоносителя в 10 атмосфер, но и гидродинамические удары, которые нередки в начале отопительного сезона (прочитайте также: «Радиаторы отопления биметаллические: технические характеристики, разновидности и устройство»).
  • Стальная стойкость. Биметаллические радиаторы значительно лучше сопротивляются коррозии, чем алюминиевые, и рассчитаны на эксплуатацию в течение двадцати лет и более, при должном к ним внимании (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика»).
  • Алюминиевая теплоотдача. Биметаллические батареи, изготовленные из стали и алюминия, лишь немного уступают по теплоотдаче чисто алюминиевым приборам.
  • Алюминиевая эстетичность и удобство. Радиаторы из «авиационного» металла после массового выхода на рынок сразу «переплюнули» по популярности дорогие стальные и неподъёмные чугунные (прочитайте: «Стальные радиаторы: технические характеристики, преимущества и недостатки»). Алюминиевые радиаторы было удобно и легко монтировать, они выглядели красивее батарей из других материалов. Правда, со временем во всей красе проявились и их отрицательные стороны – низкая прочность и коррозионная невыносливость. Биметаллические же радиаторы, сохраняя приятный внешний вид алюминиевых конструкций, дороже их всего на 20% в среднем (прочитайте также: «Подключение биметаллических радиаторов отопления: способы устройства»).
  • Каналы для теплоносителя в биметаллических радиаторах стали делать с малым диаметром. Это позволило резко уменьшить объёмы теплоносителя, проходящего через батарею. А малые объёмы гораздо проще регулировать! Установка на входе в радиатор регулируемого клапана (термостата) позволила плавно менять температуру, отдаваемую батареей.

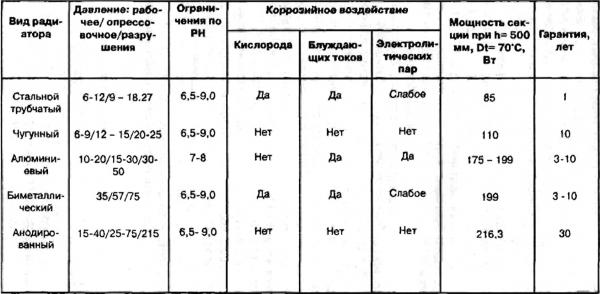

Проблема выбора радиаторов


Универсального решения на сегодняшний день не существует. Разные задачи требуют различных решений.

Скажем, использование алюминиевых радиаторов в квартирах, рассчитанных на централизованное теплоснабжение – плохая идея:

  • Алюминий – мягкий металл и может банально не выдержать больших перепадов давления теплоносителя.
  • Сталь, из которой изготовлены трубы для прохождения по ним теплоносителя к батареям, постепенно вступает в реакцию с горячей водой, находящейся под сильным давлением. Получившийся в результате раствор солей усиленно взаимодействует с алюминием.
  • Сам по себе алюминий – совсем не инертный материал. В месте его контакта со сталью протекают заметные реакции коррозии. Дело в том, что алюминий и нелегированная сталь составляют так называемую гальваническую пару, то есть порча в месте контакта этих двух металлов – лишь вопрос времени.

Биметаллические батареи лишены всех перечисленных недостатков:
  • Их прочность такова, что радиаторы гарантированно выдерживают пятикратное превышение обычного для централизованных сетей давления теплоносителя в 10 атмосфер.
  • Отличный внешний вид и большое разнообразие форм и размеров.
  • Монтировать биметаллические радиаторы будет сложнее, чем алюминиевые, но ненамного – при сопоставимых размерах биметаллический радиатор будет тяжелее примерно в полтора раза чисто алюминиевого.

На сегодня применяют биметаллические радиаторы, изготовленные по двум технологиям:
  • Стальной каркас – теплоноситель циркулирует по стальным трубам и не контактирует с алюминием. «Авиационным» металлом лишь прикрыты стальные трубы для улучшения конвекции и внешнего вида батарей.
  • Усиленные каналы – использует принцип железобетона (два материала взаимно дополняют и усиливают друг друга). По этой технологии алюминиевые трубы на критичных участках усилены стальными вставками. Следует знать, что при неправильном монтаже эти вставки могут перекрыть просвет трубы.

Особенностью эксплуатации биметаллических радиаторов являются характерные постукивания при нагреве и охлаждении батарей (прочитайте: «Биметаллические радиаторы отопления: какие лучше выбрать»). Дело в том, что алюминий и сталь по-разному расширяются, поэтому в месте контакта наличествуют напряжения.

Как установить биметаллический радиатор отопления без проблем?


При монтаже биметаллических радиаторов отопления обязательно надо придерживаться рекомендаций изготовителя оборудования. Для этого достаточно внимательно прочесть прилагаемую подробную инструкцию. На первый взгляд в установке радиаторов нет ничего сложного и установить радиаторы может собственными руками любой хозяйственный мужчина. Однако лучше всё-таки доверить эту работу профессионалу, которого учили, как установить биметаллический радиатор отопления с гарантией качества установки (читайте также: «Правильная установка батарей отопления: инструкция»).

Полезная информация:
  • Перед монтажом нужно промыть радиаторы. Для этого нельзя использовать моющие средства, имеющие щелочную реакцию.
  • Нельзя зачищать винтовые соединения, предназначенные для контактного соединения с другими поверхностями.

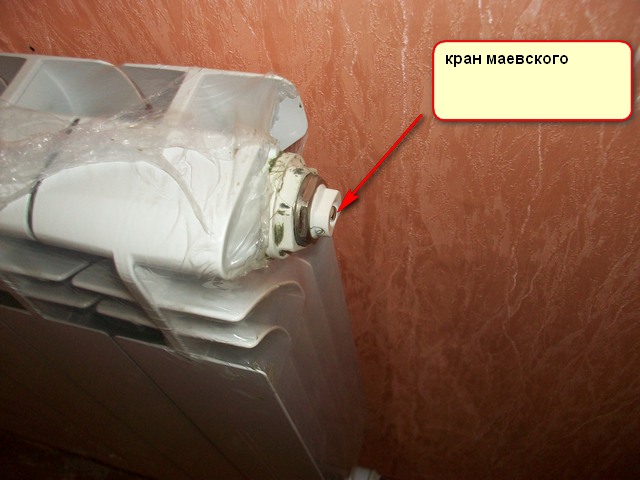

  • Каждый радиатор в обязательном порядке должен быть снабжен автоматическим или ручным выпускным клапаном для стравливания воздуха из системы.
  • Чтобы клапан не засорялся, желательно на подающий трубопровод системы установить фильтр.
  • При монтаже следует применять многозаходную резьбу.
  • Резьбовые элементы монтируются с усилием, не превышающим 12 кг.

  Установка радиатора отопления, подробно на видео:


Установка биметаллических радиаторов своими руками


  • Размечаем места для кронштейнов крепления, учитывая положение труб и конструкцию радиатора. Желательно использовать уровень для аккуратной установки радиаторов отопления своими руками и предотвращения перекосов. При разметке следует учесть минимально допустимые расстояния радиаторов от пола и стен;
  • Вешаем батарею;
  • Соединяем её с подводящими трубами;
  • Устанавливаем выпускной клапан для стравливания воздуха.

Замечание: декоративные элементы, закрывающие батареи (шторы, ширмы, экраны) ухудшают теплообмен и потому не рекомендуются к использованию.

Как рассчитать количество секций для биметаллической батареи


Число секций рассчитывается по формуле S x 100/W
S – площадь комнаты,
W – паспортная мощность секции радиатора, указывается производителем в технической документации.
Расчет проводится не для всего помещения в целом, а для каждой комнаты в отдельности.
Тип радиатора не учитывается в расчёте.

Пример расчета


Необходимо для жилой комнаты площадью 15 квадратных метром подсчитать количество секций, каждая из которых имеет мощность в 200 Вт.

15 х 100/200 = 7,5
Округляем число в большую сторону. Прочитайте также: «Как рассчитать количество секций: биметаллические радиаторы отопления».

Установка биметаллических радиаторов отопления с 8-ю секциями с запасом согреет жилую комнату.

Батареи отопления биметаллические установка которых доступна любому хозяйственному мужчине – лучший отопительный прибор в квартире с централизованным теплоснабжением.

подключение, схема, сборка и видео

В наших климатических условиях любой дом – как многоэтажный, так и частный нуждается в обогреве. Отопительная система находится в рабочем состоянии почти половину года. Выбор отопительных приборов – это достаточно ответственный момент. Если раньше почти во всех домах можно было увидеть только чугунные радиаторы, то сегодня на рынке можно увидеть батареи, изготовленные из таких материалов как сталь, алюминий. Кроме того, имеются в продаже и радиаторы из двух различных материалов, то есть биметаллические радиаторы.

установка батареи отопления биметаллические

Биметаллический радиатор

Биметаллические радиаторы с каждым годом набирают все большую популярность. Такие радиаторы подходят для частных или загородных, для многоквартирных жилых домов. Установка биметаллической батареи отопления – это серьезный вопрос, рассмотрим же, как ее правильно производить.

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Отопительные радиаторы должны соответствовать некоторым техническим требованиям. В первую очередь, они должны обладать хорошей прочностью.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.

радиаторы отопления биметаллические как расчитать

Биметаллический радиатор в разрезе

Достоинства биметаллических радиаторов отопления

Среди преимуществ подобных радиаторов можно выделить следующие:

  • Долговечность. Они способны прослужить около 20 лет;
  • Привлекательный внешний облик, который не сможет испортить интерьер;
  • Высокая гидродинамическая и механическая прочность;
  • Высокий уровень отдачи тепла.
  • Благодаря тому, что теплоноситель контактирует только со стальной поверхностью таких радиаторов, они отличаются довольно высокой стойкостью к воздействию коррозии.

Так как биметаллические радиаторы изготавливаются с каналами небольшого диаметра, объем теплоносителя несколько сокращается.

Рекомендуем к прочтению:

расчет секций биметаллические радиаторы отопления

Основные достоинства биметаллических радиаторов

Если сравнивать биметаллические радиаторы с алюминиевыми, исходя из ценовой категории, то первые процентов на 20 будут дороже, однако они обладают более высокой прочностью и более эффективны.

Стоит еще раз задуматься о материале

Радиаторы отопления могут быть следующих типов:

  • Стальные радиаторы;
  • Чугунные радиаторы;
  • Биметаллические радиаторы;
  • Алюминиевые радиаторы.

Ответить на вопрос, какой именно радиатор отопления выбрать, довольно сложно.

Это объясняется тем, что для некоторых случаев может подойти только тот или иной тип радиатора. Алюминиевые радиаторы не рекомендуется устанавливать в квартире с центральной отопительной системой. Это можно объяснить тем, что в многоэтажных домах рабочее давление более высокое, а значит, нужны более прочные батареи.

подключение биметаллических радиаторов отопления

Сравнение различных отопительных приборов

Если нужны более прочные отопительные приборы, то наилучшим решением будет покупка биметаллических радиаторов отопления. Такие радиаторы способны выдержать более высокое рабочее давление, чем радиаторы, изготовленные из других материалов. Биметаллические радиаторы могут производиться в различной форме, а их поверхность может быть самых различных оттенков.

По внешним признакам довольно трудно отличить биметаллический радиатор отопления от алюминиевого прибора. Они отличаются, в основном, по своему весу. Биметаллический радиатор примерно в полтора раза тяжелее, чем радиатор, изготовленный из алюминия.

Биметаллические радиаторы можно разделить на два типа, исходя из технологии их изготовления. Таким образом, такие отопительные приборы могут быть:

  • Изготовленные на основе каркаса из стали;
  • Радиаторы с усиленными каналами.

Радиаторы, изготовленные на основе стального каркаса, хороши тем, что вода внутри системы никак не контактирует с поверхностью из алюминия. Благодаря этому они более долговечные и не подвергаются воздействию коррозии. Выбирая такой тип биметаллических радиаторов, в первую очередь, необходимо обратить внимание на их весовую и ценовую категорию.

Рекомендуем к прочтению:

Установка биметаллических радиаторов отопления

Установка биметаллических радиаторов отопления должна быть произведена только в соответствии с теми рекомендациями, которые установлены на заводе производителе подобных приборов. Покупая радиатор, обратите внимание на наличии инструкции, которая поможет произвести монтаж биметаллических радиаторов отопления. Лучше всего установку радиаторов отопления доверить квалифицированному специалисту.

Очень важным этапом является расчет секций биметаллического радиатора отопления. Ведь именно от правильности расчета зависит тепло.

Как рассчитать биметаллические радиаторы отопления? Можно изучить инструкцию к радиаторам, найти биметаллические радиаторы отопления, расчет на нашем ресурсе или пригласить для этого специалиста. Чтоб установить биметаллические батареи отопления, расчёт количества осуществляется исходя из их мощностных характеристик и площади вашего дома.

установка биметаллических радиаторов отопления

Количество ребер радиатора отопления зависит в первую очередь от площади комнаты

Еще один аспект – это схема подключения биметаллических радиаторов отопления. Лучше, если разработкой такой схемы будет заниматься специалист. Биметаллические радиаторы отопления, нижнее подключение или боковое подключение – в любом случае, все необходимо заранее просчитать, чтобы в дальнейшем не пришлось регулярно производить ремонт биметаллических радиаторов отопления.

Этапы установки биметаллических отопительных приборов:

  • Перед установкой радиаторов рекомендуется промыть отопительную систему. Лучше не использовать для этого растворы, которые содержат щелочь. Также не рекомендуется зачищать поверхности, контактирующие между собой посредством абразивных компонентов, так как это может впоследствии спровоцировать утечку воды.
  • Ручной или автоматический клапан необходимо монтировать на каждый из устанавливаемых радиаторов. Они необходимы для того чтобы производить выпуск воздуха из системы.
биметаллические радиаторы отопления нижнее подключение

Кран Маевского для спуска воздуха с радиатора отопления

  • Чтобы предотвратить загрязнение в рабочей зоне клапана, необходимо произвести монтаж фильтров на подающий водопровод.
  • Если монтаж клапана будет осуществлен верным образом, то сразу после выпуска воздуха из системы он должен будет закрыться.

При установке радиаторов отопления, необходимо соблюдать следующий порядок действий:

  1. Первым делом, необходимо осуществить разметку места для крепежных кронштейнов;
  2. Далее идет сборка биметаллических радиаторов отопления. Радиатор необходимо устанавливать таким образом, чтобы были совмещены участки головок и кронштейны с горизонтальными секциями радиатора;
  3. Радиатор необходимо соединить с кранами, подводными коммуникациями и клапанами;
  4. Необходимо установить в верхней части радиатора воздухоспускатель.

Можно посмотреть видео, которое покажет, как произвести монтаж и подключение биметаллических радиаторов отопления.

Установка биметаллических радиаторов отопления: правила и нормативы

Первые биметаллические радиаторы появились в Европе около 6 лет назад.

С тех времен они выполняют функцию поддержания тепла в жилых помещениях.

Биметаллический радиатор представляет собой конструкцию из пустых медных труб, снаружи которых приварены алюминиевые пластины.

Трубы соединяются между собой сваркой или литьем. Несколько секций батареи связываются с помощью стальных ниппелей с каучуковыми прокладками, способными выдержать высокие температуры.

Внутри батареи циркулирует теплоноситель, который поддерживает комфортную температуру в помещении. Чем больше секций имеет радиатор, тем больше тепла он отдает.

В зависимости от площади помещения необходимо рассчитать оптимальное количество секций. Как это сделать, можно прочитать в следующей статье «Расчет количества секций радиаторов по площади помещения: формулы и уточняющие коэффициенты».

Какие нормативы нужно соблюсти при установке радиатора отопления?

При установке радиатора отопления необходимо соблюдать специальные нормативы. Рекомендуется доверить монтаж отопительного прибора профессионалу во избежание несчастных случаев или неправильной установки.

В соответствии со СНиП 3.05.01-85 установка производится с соблюдением следующих условий:

  • Центры батареи и окна, под которым она расположена, должны полностью совпадать. Допускается минимальная погрешность в 2 см.
  • Максимальный размер подоконника может быть на 30-50% шире радиатора отопления.
  • Расстояние от чистового пола до радиатора не должно превышать 12-14 см. От подоконника до радиатора – не более 5 см.
  • Стена должна быть удалена от радиатора на 2-5 см. Исключения допускаются в случае обработки стены специальным теплоотражающим покрытием.

Несоблюдение норм приводит к снижению теплоотдачи батареи. Исходя из вышеизложенных требований, подбирается размер радиатора для обогрева помещения.

Если в помещении предусмотрена вертикальная однотрубная разводка (в радиатор через одну трубу подается теплоноситель, а вторая труба уходит в пол), то при монтаже обогревателя рекомендуется установить байпас.

Это позволит при необходимости отключать батарею и не согласовывать свои действия с соседями.

Установка любого радиатора требует обязательное наличие следующей фурнитуры: заглушки, кран Маевского, вентили и переходники с правой и левой резьбой для двух сторон.

Порядок работ по монтажу биметаллического радиатора отопления

Возможные варианты установки биметаллической батареи:

  • Боковое однотрубное подключение — чаще всего используется в многоквартирных домах из-за экономичности, простая схема для самостоятельной установки радиатора. В этом случае теплоноситель проходит по одной трубе в батарею, отдает тепло, а затем по той же трубе уходит обратно в котел для нагрева. Данная схема не подходит для подключения нескольких батарей подряд, так как каждый последующий агрегат будет нагревать помещение в несколько раз меньше первого. При однотрубном подключении нельзя регулировать подачу тепла, нормативы прописаны уже заранее в проекте системы отопления.
  • Боковое двухтрубное подключение — теплоноситель попадает через одну трубу в радиатор, а в охлажденном состоянии уходит через другую. Несколько батарей по этой схеме подключаются параллельно друг другу. Окончательный вариант отопительной системы выглядит некрасиво из-за большого количества труб, зато каждый агрегат прогревается одинаково, и появляется возможность регулировать теплоотдачу через вентили.
  • Нижнее подключение — обычно такой вид подключения используется в частных домах, где трубопровод прокладывается по полу. Теплоотдача прибора при таком подключении снижается на 15-20%, так как, проходя через секции, под сопротивлением теплоноситель теряет свою нагревательную способность.
  • Диагональное подключение — используется для радиаторов с большим количеством секций. Это позволяет прогревать равномерно каждый элемент без потери теплоотдачи. Неудобен для однотрубных систем отопления. В этой системе теплоноситель поступает в радиатор сверху, нагревает все секции и снизу выходит по другой трубе обратно в котел.

Схема установки биметаллического радиатора отопления:
Инструкция по установке биметаллического радиатора:

  1. Провести разметку расположения кронштейнов, которые будут удерживать радиатор. Разметка производится согласно нормативам расположения батареи.
  2. Зафиксировать кронштейны. Для железобетонных и кирпичных стен применяются дюбели и раствор цемента. На гипсокартонных стенах закрепление осуществляется с двух сторон.
  3. Установить биметаллический радиатор на кронштейны.
  4. Провести монтаж термостатического клапана или вентиля на верхнюю и нижнюю трубы.
  5. Установить на радиатор воздушный клапан.

Внимание! Установка биметаллического радиатора производится в заводской полиэтиленовой упаковке. Снять ее можно только после полного окончания работ по монтажу.

Наращивание дополнительных секций

При недостаточном количестве тепла покупаются дополнительные секции для батареи. Лучше всего покупать секции того же производителя, что и биметаллический радиатор.

При покупке следует внимательно осмотреть целостность места стыковки, резьба не должна быть нарушена, а прокладки должна соответствовать ее размеру.

Пошаговая инструкция наращивания:

  1. Если батарея была снята с кронштейнов, то наращивание производится с той стороны, где были откручены переходники. Если батарея остается на месте, то выкручивается заглушка и проводится монтаж с ее стороны. Кран Маевского на данном этапе не снимается. Перед наращиванием свободный торец очищается от грязи и остатков прокладки. Затем наполовину вкручивается ниппель в отверстие заглушки. Те же самые действия выполняются и с другого «выхода» батареи.
  2. Таким же образом откручиваются ниппеля у новых секций, и проверяется резьба. Далее на ниппеля устанавливаются прокладки. Снимается кран Маевского для отвода воздуха.
  3. Новую секцию необходимо аккуратно поднести к верхнему ниппелю и провернуть на один виток. На данном этапе лучше воспользоваться посторонней помощью. Нельзя допускать перекосов, иначе повредится резьба, и нарушится герметичность.
  4. Когда будут подсоединены оба ниппеля, можно подкрутить радиаторным ключом еще на 2-3 витка, пока торцы секций не соприкоснутся. Прокладки при этом сжимаются и герметизируют секции. Таким же образом подсоединяются остальные секции.
  5. Затем происходит установка заглушек и крана Маевского. По окончанию работ пускают теплоноситель и проверяют герметичность конструкции.

Особенности установки биметаллических радиаторов отопления своими руками

При самостоятельной установке биметаллического радиатора рекомендуется соблюдать следующие нюансы:

  • Перед началом проведения работ необходимо убедиться, что поступление теплоносителя перекрыто, и в трубопроводе пусто.
  • Обязательно следует проверить комплектацию радиатора перед установкой. На кронштейны он подвешивается уже в собранном виде. Сборка проводится согласно инструкции производителя.
  • Запрещается использовать абразивные инструменты и материалы при сборке радиатора, это может нарушить ее герметичность.
  • Соединение фитингов требует наличия прокладки, для этого используется специальные нити или лен с герметиком.
  • Перед началом проведения работ необходимо ознакомиться с возможными схемами подключения биметаллических радиаторов (нижняя, диагональная, боковая) и определиться, по какой из них будут проводиться работы.
  • После окончания работ для подведения теплоносителя необходимо плавно открыть краники, не допускается резкое выкручивание. Оно может вызвать гидроудар и засорение трубного сечения.
  • После открытия вентиля лишний воздух выводится через воздухоотводчик.
  • Биметаллические радиаторы не устанавливаются в нишах, это снижает их теплоотдачу, также не допускается использование экранов.

Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально – узнайте из видео:

Мастер-класс по установке биметаллических радиаторов отопления своими руками смотрите на видео:

Установка биметаллических радиаторов отопления: инструкция по монтажу

Автор Михаил Стахов На чтение 5 мин. Просмотров 48.3k. Опубликовано

Радиаторы из биметалла — прочный и надежный вариант батарей для системы отопления как частного малоэтажного строительства, так и многоэтажек. При этом подключение биметаллических радиаторов возможно даже своими руками, при наличии информации об устройстве этих приборов и небольшого опыта сантехнических работ.

Монтаж радиаторных секций под оконным проемом своими рукамиМонтаж радиаторных секций под оконным проемом своими руками

Монтаж отопительной системы с участием биметаллических радиаторов требует знания их конструкции и внутреннего устройства.

Конструкция

Биметаллический радиатор отопления состоит из двух слоев металла — алюминиевого корпуса и сердечника, выполненного из стали либо меди. При этом существует две модификации этого устройства:

  • Абсолютно биметаллические аппараты, в которых сердечник — это трубки, по которым течет теплоноситель без соприкосновения с материалом корпуса,
  • Полубиметаллические, внутренние каналы которых просто усилены пластинами из другого металла.

Различная конструкция дает различия свойств самого устройства. Полностью биметаллические радиаторы отопления намного прочнее, устойчивее к резким изменениям условий эксплуатации и, следовательно, более долговечны.

Конструкция отопительного прибора из биметаллаКонструкция отопительного прибора из биметалла

Расчет количества секций

Правильная установка биметаллических батарей требует точного расчета их количества. Лучше всего доверить это дело специалистам. Но если вы планируете проводить монтаж отопления своими руками, то и все подсчеты придется провести самостоятельно. Для этого потребуются только две величины — мощность выбранного вами отопительного элемента и площадь помещения:

  1. Сначала величину площади делим на 10 для расчета по 1 кВт на 10 м2.
  2. Затем полученное число делим на мощность радиатора, заявленную в паспорте прибора.
  3. Округление полученного числа в большую сторону до целых дает нужное количество.
Установка биметаллических радиаторовУстановка биметаллических радиаторов

Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.

Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.

Строительные правила

Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:

  • 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
  • 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
  • На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.

Порядок установки

Установка биметаллических радиаторов отопления должна проходить в следующем порядке:

  • Проводится разметка мест крепления кронштейнов на стене,
  • Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
  • Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
  • Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
  • Проводится монтаж воздушного клапана в верхней части аппарата.

Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан.

Правила установки своими руками

  • Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах.
  • До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки. Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки.
  • Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия.
  • В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей.
  • Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит.
  • Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения. Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно.
  • Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам.
  • После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).

Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов.

БайпасБайпас

Как нарастить батарею отопления как добавить секции радиатора, наращивание, соединение

Как же добавляют секции

После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .

Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.

Для стыковки секций, необходимо соединительная гайка — ниппель

Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:

  • Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
  • Соответственно левая – в сторону уже присутствующих секций радиатора отопления.

Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)

При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу

Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.

Чтобы не допустить протекания, необходима межсекционная прокладка

Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.

Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.

Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

  • Ввернуть прилагающиеся заглушки и пробки.
  • Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
  • Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

  • Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
  • Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
  • Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
  • Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

  • ключ гаечный или разводной;
  • радиаторный ключ;
  • заглушки с правой и левой резьбой – по 1 шт.;
  • ниппели;
  • прокладки паронитовые;
  • межсекционные прокладки из прочного, гибкого материала;
  • секции батареи;
  • наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

  1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

  1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

  • кусок трубы сечением в 15 мм;
  • насос автомобильный с манометром;
  • ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Схемы подключения

Наиболее отказоустойчивая схема соединения радиаторов отопления в частном доме с розливом и котлом — однотрубная ленинградка. Отопительные приборы подключаются параллельно розливу, который прокладывается по периметру помещения.

Несколько дешевле в монтаже, но заметно проблемнее в эксплуатации схема, использующая последовательное подключение батарей. Достаточно сказать, что их независимая регулировка в этом случае невозможна.

Вариант однотрубной схемы с последовательным подключением.

Наконец, двухтрубная система подразумевает подключение каждого радиатора в качестве перемычки между подающей и обратной ниткой. Она неудобна тем, что требует уже упоминавшейся балансировки — ограничения проходимости ближних к котлу отопительных приборов.

Какими могут быть схемы подсоединения радиаторов отопления к подводке?

  • Односторонняя. подводки соединяются с верхней и нижней радиаторными пробками справа или слева. Она компактна, но делает нагрев прибора неравномерным: последние секции всегда будут холоднее первых.
  • Снизу вниз. В этом случае батарея обязательно комплектуется воздушником. Достоинства решения — в том, что радиатор при таком подключении не требует промывки и всегда греет по всей длине.
  • Диагональная. Нагрев секций еще более равномерен; однако нижний угол прибора с глухой пробкой будет постепенно заиливаться.

Варианты подключения к подводкам.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

  • Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
  • Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
  • Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
  • Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
  • Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
  • Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов

Преимущества и недостатки

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

  • Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
  • Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
  • Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

  • Имеют четыре точки возможного подключения – две верхние и две нижние;
  • Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

  • В процессе создания новых сетей отопления;
  • При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
  • В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Виды систем

  • Однотрубная система — монтируется один трубопровод, по которому идет подача источника тепла и отток отработавшей жидкости. Лучше применять в случаях, когда устанавливается небольшое количество батарей. Так обычно поступают устраивая отопление квартир, где стояк проходит во всех комнатах. При такой схеме каждый следующий радиатор будет холоднее предыдущего, но уменьшается количество труб, проведенных по помещению.
  • Двухтрубная система — наилучший метод устройства, дает возможность сохранения равномерной температуры нагревающей жидкости на всем протяжении схемы. Монтируя такие системы подающую магистраль обычно располагают под уровнем подоконника, а возвратную над плинтусом.

Как лучше подключить радиаторы отопления в том или ином случае рассмотрим ниже, после того, как разберем каждый способ подключения отдельно.

  1. Боковой — при таком способе подача и обратное течение подводятся с одной стороны. Хорошо работает при обогревающих конструкциях, имеющих до 15-ти секций;
  2. Диагональный — лучше применять на длинных элементах отопления. Подключение коммуникаций производится к верхнему отверстию с одной стороны и противоположному по диагонали выходу.
  3. Нижний — наименее эффективный вариант, требует обеспечения большого давления в теплоносителе по всей длине отопительных конструкций. Для сохранения теплоотдачи используют обогреватели с увеличенным количеством секций. Для обеспечения нормальной температуры частных домов применяется только при наличии в системе отопления насоса достаточной мощности.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Секции до радиатора добавляют в том случаи, если нужно отопить большое помещение

Для начала нужно будет подыскать ключ для радиаторов, он у вас обязательно должен быть — если по каким-то причинам вы не можете его найти, то надо взять его на временное пользование у знакомого или соседа, или отправится в магазин за покупкой нового. Итак, с помощью этого ключа вы должны снять радиатор, лишив его соединений с системой отопления. Далее относим его в ванну и направляем в него воду.

Без специального ключа, добавить секции будет нереально

Известно большое количество случаев, когда жильцы квартиры жаловались на недостаточно комфортную температуру воздуха в жилище, и виной всему было элементарное засорение радиатора, которое не позволяло ему работать «в полную силу». Но если вы направили воду в радиатор, а она без препятствий проходит через его каналы и выходит чистой, не имея замутненный вид – то дело не в засорении отопительного устройства. Помощь в этом случае сможет предоставить только добавление секций, в котором, по большому счету нет ничего сложного и трудного, если подходить к данной задаче ответственно.

Биметаллические радиаторы с термостатом

в других бытовых приборах Hvac Parts

«Россия Дешевые биметаллические радиаторы с термостатом

в других частях бытовой техники, вентиляции и кондиционирования воздуха »

Технические данные биметаллического радиатора UR7006:

9002 мм)

0005000500050005

Установка:

Преимущества биметаллических радиаторов отопления со стальными трубками:

(1) Стальная водопроводная труба и внутренняя подача для антикоррозионной обработки двойная гарантия

UR7005 с двумя окнами

выделяет больше тепла.

(2) Скрытый водный канал защищает детей от травм.

(3) Легко настроить качество элемента для различных размеров помещения и температуры

по запросу.

(4) Благодаря автоматической процедуре предварительной обработки и электрофореза линия окраски

обеспечивает идеальный цвет на поверхности.

(5) Эффективное отопление и высокая тепловая мощность помогают сэкономить энергию и деньги

и защитить окружающую среду.

Сертификация:

Испытание на герметичность под давлением воды:

0005

0002

0002 BASF:

Добро пожаловать на ваш запрос и посещение!

.

новых биметаллических радиаторов термопленка автоматическая упаковка

3 доллара США.80–5 долларов США / Кусок | 200 шт. / Шт. Новой автоматической упаковки термопленки биметаллических радиаторов (минимальный заказ)

Перевозка:
Поддержка Морские перевозки
.

Биметаллические радиаторы центрального отопления — Купите биметаллические радиаторы, радиаторы отопления, стальные алюминиевые радиаторы Продукт на Alibaba.com

биметаллические радиаторы центрального отопления

Длина: 405 мм

Ширина: 80 мм

Толщина: 85 мм

Вес: 1,4 кг

Центральное расстояние: 350 мм

Рабочее давление: 2,0 МПа

Тепловая мощность 9: 1302 Вт

Zhejiang Rongrong Industrial Co., Ltd., основанная в 2007 году, объединяет исследования, разработку, производство и продажу литых под давлением алюминиевых радиаторов и биметаллических радиаторов.Наша компания со стандартной производственной площадью 50 000 квадратных метров и более чем 400 сотрудниками оснащена современным оборудованием для производства алюминия методом литья под давлением, итальянскими технологиями автоматического электрофореза, немецкой окрасочной линией «WAGNER» и автоматическими упаковочными линиями.

Наш годовой объем производства составляет до 10 миллионов штук. Основываясь на передовых технологиях и хорошем управлении рынком, мы получили высокую оценку со стороны клиентов по всему миру.
Мы успешно внедрили известные в Европе радиаторные технологии и философию и прошли сертификаты ISO9001: 2000, ISO1 4001: 2004, CE и ГОСТ.Строгий контроль качества, исследования и разработки инновационных продуктов и перспективы международного маркетинга делают радиаторы LONTEK выдающимся представителем промышленных инновационных брендов.
Наша продукция экспортировалась в более чем 30 стран, а ее выпуск составил сотни миллионов юаней. Более того, наша компания становится ведущей базой по производству радиаторов в Азии. Приглашаем к сотрудничеству с нами.

Характеристики продукции:

1. Используйте высококачественный алюминий ADC12 с меньшим весом, высокой теплопроводностью и защитой от коррозии.

2. оснащен автоматическими машинами для литья под давлением 800T, которые производят радиатор одноразовой интегрированной формы. Продукция имеет красивый внешний вид и долговечность.

3. Процессы обезжиривания и окисления поверхности радиатора перед окраской распылением

4. Полные методы испытаний, включая гидроиспытания 3,0 МПа и попеременные испытания холодом и теплом под давлением для индивидуума плавник и для группы плавников, хорошо гарантируют безопасность и надежность продуктов

5.обработка поверхности электростатическим эпоксидным покрытием.

6. Биметаллический радиатор подходит для работы в скважинах с плохим PH-фактором воды.

.

2000 Вт биметаллический радиатор отопления дома солнечный нагреватель горячей воды

4 доллара США.80–5 долларов США / Кусок | 100 шт. / Шт. (Минимальный заказ)

Время выполнения заказа:

Профиль

Ширина

(мм)

Толщина

(мм)

Центральная

Расстояние

(мм)

Вес

(KG)

Тепловой

Выход

T = 64.5 ° C

(Вт)

UR7006-350

416

90

110

350

2,1

UR7006-500

566

90

110

500

500

76

240

UR7006-600

666

90

110

600

600

900

UR7006-800

866

90

110

800

3.9

Количество (шт.) 1–10000 > 10000
Приблиз.Срок (дни) 20 Торг
Настройка:

Индивидуальный логотип (Мин.Заказ: 1000 Лотов)

Индивидуальная упаковка (Мин. Заказ: 1000 шт.)

Подробнее

Настройка графики (Мин.Заказ: 1000 Лотов) Меньше

Образцы:
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
