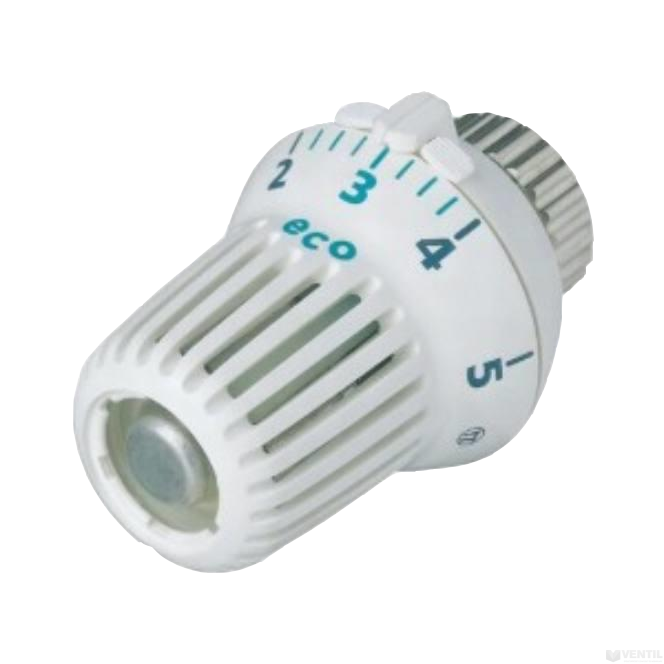

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме без дополнительной энергии управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

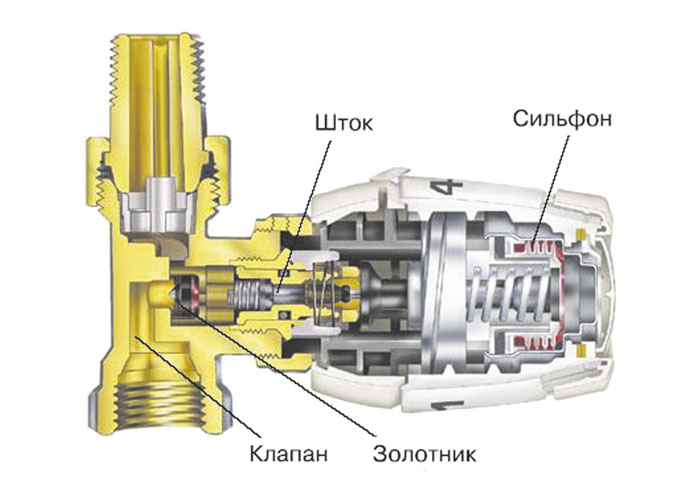

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве.

В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор
Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру.

Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Термоголовки на радиаторы отопления

Термоголовки на радиаторы отопления

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов терморегуляции.
Купить термоголовку для радиатора — значит существенно снизить расходы на отопление и обеспечить автоматическое поддержание комфортной температуры в помещении.

Принцип работы термоголовки
С какими вентилями используются?
Как установить термоголовку?
Виды термостатических головок
На какие типы радиаторов можно устанавливать?
Термоголовка какого производителя лучше?

Принцип работы термоголовки

Принцип работы очень прост, но при этом различается в зависимости от конкретного типа, например: совместно с  проточным клапаном она всего лишь регулирует количество теплоносителя, проходящего через радиатор, а термоголовка, используемая совместно с трех и четырех-ходовыми клапанами, еще и смешивает нагретую жидкость с охлажденной.

Решение об использовании термоголовок должно приниматься, исходя из конкретной схемы отопительной системы Вашего дома, а купить термоголовки для радиаторов не составит большого труда — на рынке, да и в нашем интернет магазине, они представлены в большом количестве.
Термоголовки не могут применяться непосредственно без самого вентиля, то есть клапана, и механизма, оказывающего воздействие на шток-клапан
Делятся на устройства с ручной регулировкой требуемой температуры и программируемые, которые могут поддерживать разную температуру в различные периоды времени.

Контроль над температурой в помещении можно осуществлять двумя способами: ручным методом или, что крайне удобно — автоматическим.
Термоголовки для радиаторов работают в автоматическом режиме, т.к. оборудованы в себя специальным сильфоном, выполняющий функции определителя действующей температуры в помещении.

Сильфон — это чувствительный элемент, как правило цилиндрической формы, заполненный специальной жидкостью. Когда температура воздуха в помещении изменяется, то изменяется объем жидкости в чувствительном элементе и, соответственно, давление в нем.
Изменение давления влечет за собой изменение геометрических размеров чувствительного элемента, которое передается на затвор вентиля через соединительный шток, регулируя, таким образом, поток теплоносителя к радиатору отопления.

С какими вентилями используются термоголовки?

Радиаторные термоголовки используются с двухходовыми, трехходовыми и четырех-ходовыми вентилями. Двухходовые термостаты также называются проходными, т.к. они имеют два выхода и соединены только с одной трубой отопительной системы.
Системы отопления, укомплектованные термоголовками с трехходовыми клапанами, обладают более широкими возможностями — не просто перекрывают доступ теплоносителю, но и подмешивают в контур радиатора более холодную воду из обратки. В результате смешивания потоков снижается температура нагрева радиатора.
Существует разделение на термовентили с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителя для всех отопительных приборов.

Как установить термоголовку?

Установка термостатических головок позволит добиться оптимальных результатов работы радиаторов отопления, однако крайне важно соблюдать правильность их установки: нужно обеспечить свободную циркуляцию воздуха в непосредственной близости от датчика устройства, исключить возможность нагревательным элементам воздействовать на датчик, иначе реальная температура помещения не будет соответствовать установленным значениям на датчике.

Термоголовка на радиатор отопления монтируется в горизонтальном положении (параллельно полу) на подающей части трубопровода радиатора. Кроме этого стрелка на корпусе термостатической головки обязательно должна совпадать с направлением потока теплоносителя.
Она не должна подвергаться воздействию источников тепла или прямых солнечных лучей, не должна быть закрыта декоративными элементами интерьера, так как при этом искажается измеряемая температура воздуха и терморегулятор не может эффективно выполнять свои функции. В случае если иное расположение термоголовки невозможно, то используются специальные выносные датчики, позволяющие добиться наибольшей точности поддерживаемой температуры в помещении.
На «обратке» радиатора, как правило, устанавливают запорный вентиль, который в случае необходимости обеспечит произвести демонтаж или чистку батареи без отключения всей системы отопления от стояка, а также выполняет функцию первичной балансировки по расходу теплоносителя радиатора. После окончания отопительного сезона терморегулятор необходимо полностью открыть, повернув ручку термоголовки против часовой стрелки, что предотвратит образования осадка на седле клапана.

Виды термостатических головок:

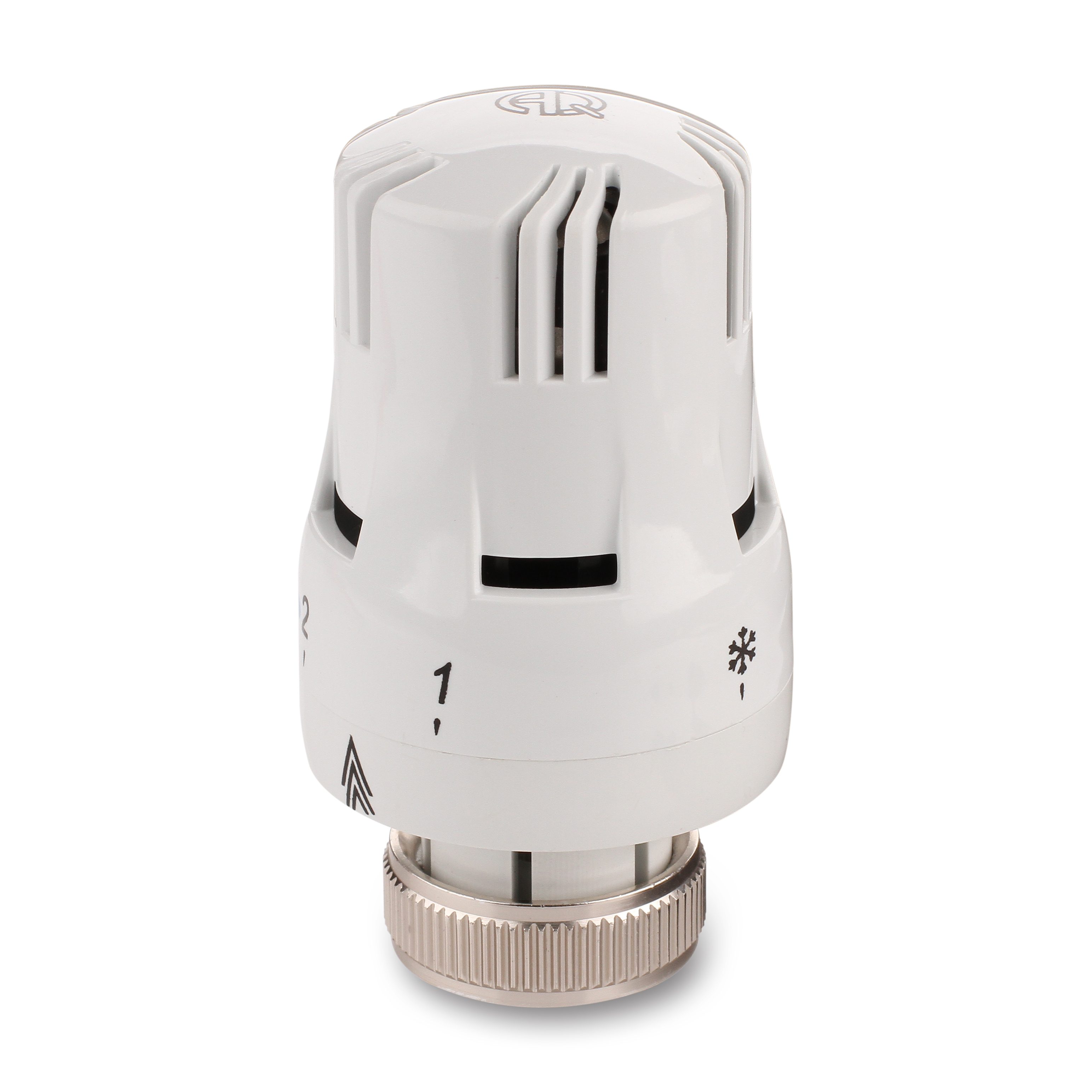

Термоголовка для радиатора отопления

Стандартная термостатическая головка радиатора отопления устанавливается на радиаторные вентили и осуществляет регулировку объема теплоносителя поступающего в данный тепловой прибор.
Если температура в помещении достигла заданного на термоголовке значения — она начинает перекрывать доступ теплоносителя в радиатор,что приводит к уменьшению  отдачи тепловой энергии конкретным прибором . При снижении температуры ниже заданного значения- термостатическая головка движением штока увеличивает сечение проходного канала радиаторного вентиля ,что приводит к увеличению объема поступающего теплоносителя и соответственно увеличивает теплоотдачу теплового прибора. Пользователь в итоге получает возможность комфортной настройки температуры в помещении и экономии порядка 15-20% тепловой энергии.
На российском рынке представлено большое количество различных термостатических радиаторных головок и пользователю достаточно сложно разобраться в выборе оптимального варианта.
Основными критериями выбора должны быть: надежный и известный производитель, минимальная инерционность, дизайн, надежность в работе. Если у термоголовки для радиаторов цена низкая, то это должно насторожить покупателя, так как покупка такой головки может быть абсолютно бесполезна. Посадочное место у большинства головок  обычно стандартное — под резьбу M 30*1,5 и должно быть выполнено из надежных материалов.



Термоголовка с накладным датчиком

Использование накладного датчика необходимо в случаях, когда радиатор с термостатической головкой закрыт посторонними предметами (декоративная решетка, портьера и т. п.) и работа термоголовки будет некорректна, из-за тепловой «ограниченности» пространства вокруг неё. Используя накладной датчик ,можно установить место температурного «съёма» для термоголовки. Датчик крепится обычно на стене и по капиллярной трубке управляет работой головки. Подробнее: Caleffi…
Развитием данной технологии стало появление термостатических головок с дистанционной регулирующей ручкой. Управляющее устройство также вынесено за пределы радиаторной зоны и позволяет регулировать температуру в помещении без доступа к термоголовке. Подробнее: Caleffi…



Термоголовка с выносным датчиком

Применение термостатических головок с выносными датчиками чаще всего оправдано, если в доме или квартире используется система отопления водяной «теплый пол».

Если радиаторный терморегулятор отлично справляется с поддержанием температуры в помещении, то в системе теплого пола необходимо регулировать температуру именно нагреваемой поверхности, что весьма проблематично сделать, используя простой комнатный термостат.
Для систем теплого пола важно поддерживать температуру 25-26 градусов, это оптимальный показатель для комфортного пребывания в помещении и, что важно, такая температура пола не приведет к растрескиванию стяжки из-за высокой температуры теплоносителя.
Для этого термоголовка с выносным датчиком устанавливается на трехходовой клапан, а выносной датчик закрепляется на трубе. Подробнее…



Электронные термоголовки

В последнее время широкое распространение получили электронные термоголовки с сенсорными или жидкокристаллическими экранами,   обеспечивающие повышенную точность поддержания температуры в помещении и практически исключающие участие человека в процессе регулировки.

Так же важным преимуществом таких электронных термоголовок является их «нулевая» инерциальность, так как корректировка теплоотдачи радиатора происходит сразу после изменения комнатной температуры (у обычных термоголовок порядка 20-40 минут).

Программирование по дням недели позволяет настроить данную головку под любую тепловую потребность клиента в различные дни, что приводит к существенной экономии на отоплении.
Например, вы можете купить термоголовку Salus PH60, представленную в нашем магазине.



Беспроводные термоголовки

Беспроводные термоголовки управляются комнатным термостатом или пультом управления отопления по радиоканалу или по беспроводной сети.
При этом обеспечивается повышенная точность регулировки, возможность управление температурой в помещении с несколькими радиаторами с одного прибора (или регулировка температуры в различных помещениях при помощи единого контроллера), постановка суточных или недельных задач тепловой системе помещения. Это еще один шаг на пути создания систем отопления «умный дом».
Производители: Caleffi, Oventrop, Comap, Frontier, Salus.

Управление радиатором отопления при помощи радиоуправляемых термостатических головок осуществляется по двум принципам:
1.  Пульт управления отоплением находится в удобном для пользователя месте (возле входной двери или в центральной комнате) и при его помощи пользователь задает необходимую температуру в помещениях. При этом пульт управления радиаторами отопления температуру не фиксирует, а только даёт команды на ее поддержание. Приняв информацию, термостатическая головка дистанционного управления начинает «анализировать» температуру вокруг себя и в зависимости от полученных  данных   открывает или закрывает клапан радиатора. В этом случае беспроводная термоголовка выступает в роли «актюатора», регулирующего температуру согласно установленных параметров и данных встроенного в нее датчика. Например, система Caleffi.
2. Управление беспроводной головкой происходит по данным с термостата, расположенного непосредственно в контролируемом помещении. Термостат «снимает» температурные показания в месте своей установки и даёт команду термостатической головке дистанционного управления на работу теплоотдачей радиатора. Например, система Frontier, Salus.
Данные системы радиаторного отопления очень удобны, особенно в домах, управляемых при помощи GSM смартфонов, так как к GSM приемнику зачатую невозможно подключить несколько температурных датчиков. Наличие беспроводных термоголовок помогает пользователю настраивать точную работу каждой из них, не затрачивая на данную процедуру много времени, а также получить настоящий комфорт, в виду малой их инерциальности и наличию внешних датчиков.

Компания Salus Controls действительно совершила технический прорыв, выпустив на рынок систему отопления «умный дом» Salus iT600, в которой, в качестве одного из элементов, используются беспроводные термоголовки для радиаторов TRV10RF

На какие типы радиаторов можно устанавливать термоголовки?

Можно монтировать на биметаллические, стальные и алюминиевые батареи, а на чугунные, из-за высокой тепловой инертности этого сплава, устанавливать не рекомендуется.

Термоголовка какого производителя лучше?

На рынке терморегуляторов для радиаторов отопления имеется несколько безусловных компаний лидеров: британская Salus Controls, датская Danfoss, итальянская Caleffi и немецкая Oventrop, ассортимент продукции которых просто поражает обилием самых разнообразных моделей. Термоголовки этих производителей обладают отменным качеством и надежностью, выбор за Вами, все зависит только от Ваших потребностей и финансовых возможностей.

Купить радиаторную термоголовку CALEFFI

Купить радиаторную термоголовку Royal Thermo


Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать Термоголовку на радиатор, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Термоголовка для радиатора отопления | Гид по отоплению

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

  • Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
  • Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т. д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.

Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

  • Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
  • Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео



термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Содержание:

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.


В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.


Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого  метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.


Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.


К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

  • С установленным внутри термоэлементом.
  • Программируемые.
  • С внешним датчиком температуры.
  • Антивандальные.
  • С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

  • Радиаторы отопления с терморегулятором закрыты плотными шторами.
  • В непосредственной близости расположен дополнительный источник тепловой энергии.
  • Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.


Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.


Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.


Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Регулировка шкалы

Изменение температуры на 1 градус в сторону повышения приводит к нагреву вещества внутри камеры, оно растет в объеме и давит на клапанный шток. Горячая вода перестает проходить в конструкцию радиатора, при этом благодаря байпасу циркуляция теплоносителя в контурах обогрева сохраняется.

Регистр приведет к понижению температуры, объем вещества снизится, давление на шток уменьшается, вследствие чего открывается клапан. В этом случае регулировка режима температуры будет действенной лишь для радиаторов с низкой инерцией.

Отопительные приборы из алюминия, стали или двух металлов будут нагреваться либо остывать быстро, поэтому для них подойдут автоматические регулировки термоголовками. Радиаторы, изготовленные из чугуна, длительное время изменяют свою температуру, аккумулируют тепло, эффективность регулировок с помощью термоголовок понижается.

Тонкости конструкции элемента

Специалисты выделяют два принципа, по которым следует подбирать термоголовку для отопительной системы дома или квартиры.

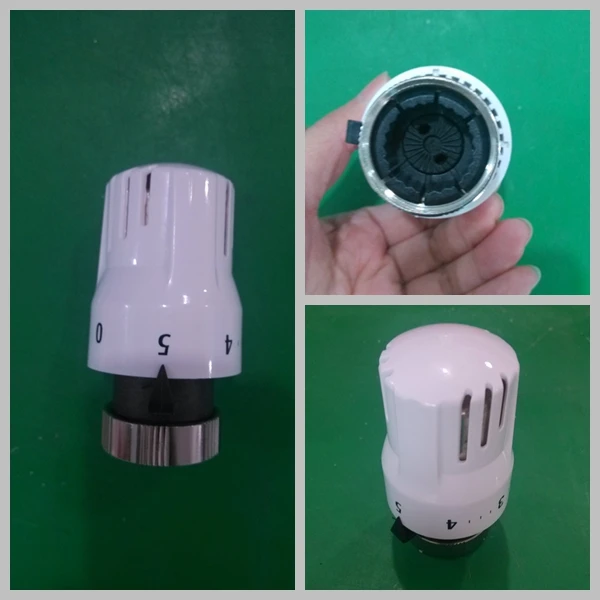

Механическая жидкостная термоголовка

По находящемуся внутри веществу термоголовки делят на жидкостные конструкции и газонаполненные.

Первый вид выделяется более точными показателями температур, а второй отличается высокой надежностью и быстродействием. Именно по виду управления различают механический и электронный термостат.

Механический регулятор не требует питания от электрической сети, у такой конструкции имеются важные преимущества:

  • стоимость ниже по сравнению с электронным вариантом;
  • эксплуатация довольно простая;
  • нет зависимости от энергии.

Но при этом есть недостаток – ручной способ регулирования с помощью вентиля, поэтому многие владельцы стараются воспользоваться электронным вариантом.

Автоматический элемент умеет контролировать поток воды без участия пользователя. Вместо вентиля, стоит экран жидкокристаллического вида и управляющая панель.

Приспособления электронного типа обладают дистанционным и внутренним датчиками, анализирующими температуру, режим климата и переводят его в цифровой вид. Они регулируют температуру, охлаждают и нагревают дом. Доступен режим прохладного микроклимата, не дающий промерзнуть системе отопления зимой.

Секреты подбора рабочего датчика

Наиболее распространенные терморегуляторы следующего вида:

  • с термоэлементом внутри;
  • программированные;
  • с внешним температурным датчиком;
  • противовандальные;
  • с внешним регулятором.

Часто классические терморегуляторы, имеющие внутренний датчик, устанавливают при горизонтальном варианте оси терморегулятора.

Установка терморегулятора своими руками

Но производить установку терморегулятора нельзя по вертикали, потому что исходящее от трубы корпуса, имеет сильное влияние на сильфон, поэтому не будет корректно работать устройство полностью.

Если же горизонтальный монтаж не будет возможным, то стоит поставить выносной датчик температуры, в котором есть особая трубка капиллярного типа.

Помимо вертикальных вариантов установки, имеются и другие причины для приобретения выносного датчика:

  • радиаторы отопления и регуляторы температуры расположены за шторами;
  • рядом с термоголовкой находится тепловой источник;
  • батарея располагается под крупным подоконником.

Нередко в помещениях с высокими требованиями к интерьеру батареи прикрываются декоративными экранами. За счет этого внутренним терморегулятором регистрируется исключительно температура внутри кожуха. Доступ к регулированию термоголовки имеет закрытый вид. По этой причине надо останавливать свой выбор на регуляторе температуры выносного типа с термодатчиком.

Монтаж и его секреты

Термоголовка для радиатора отопления имеет максимальный показатель КПД микроклимата в комнатах только при соблюдении всех правил установки. Специалистами выделены распространенные ошибки, возникающие при самостоятельном монтаже элемента.

Правильное расположение термоголовки

Установка на клапане в вертикальном положении: прибор не должен торчать сбоку, а также мешать проходу возле секций радиатора, когда нужно проводить уборку. Датчик специалисты монтируют по вертикальной оси, сильфон нагревается потоками тепла от клапана, поэтому головка должна размещаться горизонтально наружу.

Устанавливают в нишах. В пространствах замкнутого вида конвекция уменьшается, тепло начинает аккумулировать за шторами и подоконниками, из-за этого температура срабатывания головки показывается неточные данные, функциональность элемента снижена на 30–40%.

Если происходит монтаж в потоках, идущих внизу подоконника, то сильфон будет охлаждаться сквозняком из окна или форточки и не сработает.

Оптимальный вариант – регулировка термогловки для отопительной системы с применением выносного датчика на стенах. Промышленностью изготавливаются головки, у которых трубки имеют диаметр до 2 метров. Они позволяют без проблем убрать датчик от прибора отопления и оконных сквозняков.

Рекомендации специалистов

Установка термоголовки на радиатор отопления своими силами должна происходить на линии подачи, находящейся перед регистром после байпаса. Только грамотный подход к монтажу радиаторов и датчиков позволит получить теплый пол во время отопительного сезона.

Производители для удобной эксплуатации делают головки нескольких видов со следующими признаками:

  • Ручная либо заводская, но заблаговременная регулировка с помощью особого сантехнического ключа.
  • Монтаж: с левой или правой стороны от батареи, в байпас монтируют осевого, углового, прямого, трехходового вида головки.
  • В качестве термоэлемента выступают датчик на стене, выносной контроллер или внутренний сильфон.
  • В качестве вещества в сильфоне выступают дешевые головки из парафина, приборы с жидкостью, термоэлементы на газовой основе.
  • Отопительная система имеет высокую способность головок в плане пропуска, изготавливаемых для систем однотрубного плана.

Термоголовка в 90 процентах вариантов применяется для того, чтобы снизить температуру воздуха. Но в загородном доме с помощью установки термоголовок с клапанами на все регистры легко увеличить температуру. Разновидности термостатов позволяют подобрать удобный вариант датчика для решения этой проблемы.

Максимальные потери тепла в контуре отопительной системы будут в дальних от котла комнатах. Из-за этого перекрытие подачи в ближайших регистрах горячая вода будет больше нагреваться в комнатах, удаленных от бойлера.

Видео: Комнатный термостат

Термоголовка для радиатора отопления – принцип работы и установка

Отопительная система старого типа, равно как и новое оборудование, должно оснащаться современными устройствами, отвечающими не только за удобство использования, экономию энергии, но и безопасность в применении. В данном случае одним из наиболее полезных элементов послужит терморегулятор. Именно термоголовка для радиатора отопления поможет производить регулярный контроль и настройку отопительной системы внутри дома, квартиры за счет увеличения или снижения давления жидкости в батарее.

Так сложилось, что застройщики при возведении домов не уделяют должного внимания грамотной установке отопительной системы, поскольку на батарее в большинстве случаев отсутствует регулятор температурного режима теплоносителя. Однако на сегодняшний день в связи с повышением цен на отопление, каждый владелец недвижимости старается уменьшить расходы на коммунальные услуги. Именно в этом и поможет установка термоголовки на радиатор отопления.

Из чего состоит агрегат

Конструкция представляет собой компактное оборудование, состоящее из двух основных деталей: латунный клапан и термостат, который отличается повышенной чувствительностью к перепадам температурных режимов. Функционирует элемент самостоятельно, как единый механизм, для которого не требуется производить дополнительную проводку какого-либо вида энергии.

Устройство и схема конструкции

Внутренняя часть  головки наполнена специальной смесью, реагирующей на температуру воздуха, находящегося в доме или помещении. В качестве данного вещества зачастую используют газообразный или жидкий материал.

Что еще входит в комплектацию термоголовки?

  • Колпачок с градацией температуры;
  • Предохранительная установка;
  • Сальники;
  • Клапана;
  • Проходной элемент, соединяемый с батареей и подводящим трубопроводом.

ВИДЕО: Комнатный термостат. Сравнение способов регулировки температуры

Как работает устройство

Термостатические головки для радиаторов представляют собой герметичный корпус гофрированного типа, который еще называется сильфоном. Он наполнен термическими веществами в виде газа или жидкостной смеси.

В процессе функционирования, при увеличении температурного режима, газообразное вещество расширяется, в результате чего сильфон меняет форму и становится более прямым. После этого срабатывает термостатический клапан для радиатора отопления, который регулируется непосредственно термоголовкой. При повышении температуры теплоносителя элемент закрывает поток воды, направляющейся в трубы, что ведет к снижению температурного режима в помещении.

Основные режимы для помещений

В случае более низкого температурного показателя срабатывает обратный принцип работы – при сжатии элемента, расположенного на батарее, происходит открытие клапанов, что приводит к увеличенному потоку воды в систему.

Разновидность и технические особенности

Как работает термоголовка на радиаторе отопления, выяснили, теперь нужно разобраться в разновидностях устройства, чтобы в итоге подобрать наиболее подходящий вариант.

Существует два главных критерия, по которым отличаются термостатические устройства.

Элементы могут быть:

  • Жидкостными;
  • Газонаполненными.

Каждый из видов имеет свои плюсы и минусы, если вкратце, первый тип – выявляет более точные показания toC, вторые выделяются надежностью и быстрой работой.

Кроме вида наполнителя, система отличается типом управления – механический или электронный.

Механический термостат

Установка не требует дополнительного питания от внешней электроэнергии.

Один из вариантов механического устройства

Термостатические головки для радиаторов механического типа обладают такими преимуществами:

  • низкая стоимость по сравнению с электронным механизмом;
  • простота в эксплуатации;
  • независимость от любого вида энергии.

Главным недостатком механического устройства – ручной способ регулировки при помощи вентиля.

Электронная установка

Автоматический элемент способен настраивать поток воды без контроля пользователя. На месте, где должен располагаться вентиль, находится жидкокристаллический экран и панель управления.

Электронная разновидность, с помощью которой удобно настраивать нужный режим в комнате или доме

Электронные приспособления обладают двумя датчиками дистанционного и встроенного типа, которые выявляют температурный режим, переводят его в цифровое значение на экране.

Кроме возможности программирования toС в доме на определенные часы, термостатические головки для радиаторов могут понижать температуру в помещении в отсутствии владельцев и за несколько часов повышать ее, чтобы к приходу дом успел прогреться. Также, при длительном «простаивании» недвижимости можно выставить режим прохладного микроклимата, который не позволит промерзнуть отопительной системе в зимний период года.

Такого типа запорная арматура, вне зависимости от вида обладает на выбор двумя системами регуляции.

Закрытая логика

Открытая логика

В систему встроены стандартные показания, задаваемые еще при разработке на производстве. Управлять можно только основными параметрами.

Работает исходя из вида оборудования и всей системы в общем. Может подстроить свой функционал под любую отопительную установку. Зачастую применяется в промышленных сферах. Для регулирования настроек следует вызывать специалиста, поскольку данный процесс требует определенных навыков и занимает продолжительное время.

Из недостатков автоматизированной системы выделяют потребность в частой замене батареек. Рекомендуется сразу же приобрести аккумуляторные батареек, чтобы их можно было просто заряжать.

Как правильно установить запорную арматуру?

Если прибор уже выбран и приобретен, на следующем этапе следует выяснить, как установить термоголовку на радиатор. Естественно, в первую очередь необходимо подобрать место, где будет располагаться устройство.

Рекомендация по правильной установке с учетом расположения самой батареи и внешних факторов

Зачастую, в качестве места для монтажа выбирают саму батарею, не закрытую шторками, панелями и прочими декоративными приспособлениями. Присутствие помехи – это очень важный фактор, который может отрицательно сказываться на правильности показаний.

Кроме того, на температурный режим устройства могут влиять:

  • солнечные лучи;
  • сквозняки;
  • климатическая техника, установленная рядом.

Существует еще один вариант расположения оборудования – область на горизонтальном участке системы, находящаяся перед самой батареей.

В случае если отопительная система двухтрубного вида, отступив немного от батареи, нужно установить байпас. В двухтрубном устройстве монтаж производится непосредственно на верхнем подающем трубопроводе.

Основные этапы установки:

  • Сливается весь теплоноситель.
  • На однотрубном устройстве монтируется байпас, в обратном случае – этап пропускается.
  • Производится установка термоголовки в отверстие с резьбой в батареи.
  • Резьба обматывается лентой ФУМ для улучшения герметичности.
  • Производится монтаж прибора. Важно правильно расположить устройство, следуя обозначающим стрелкам на корпусе, которые должны быть в одном направлении с потоком воды, иначе термостатический клапан для радиатора отопления может выйти из строя или просто потерять свои эксплуатационные особенности.

Популярные торговые марки

Среди всего ассортимента продукции выделим те, которые пользуются наибольшей популярностью:

  • Немецкие панели Kermi, укомплектованы арматурой Oventrop

Kermi FKV и Kermi FKO

  • Российские биметаллические Rifar, арматура в комплекте

Rifar и разновидности модельного ряда

Zehnder — самый стильный чугун

  • Панельные отечественного производства Prado

Прадо Классик 22х500х1200 (2622 Вт) стальной

Отдельно перечень запорной арматуры высокого качества в средней ценовой категории:

Арматура Oventrop

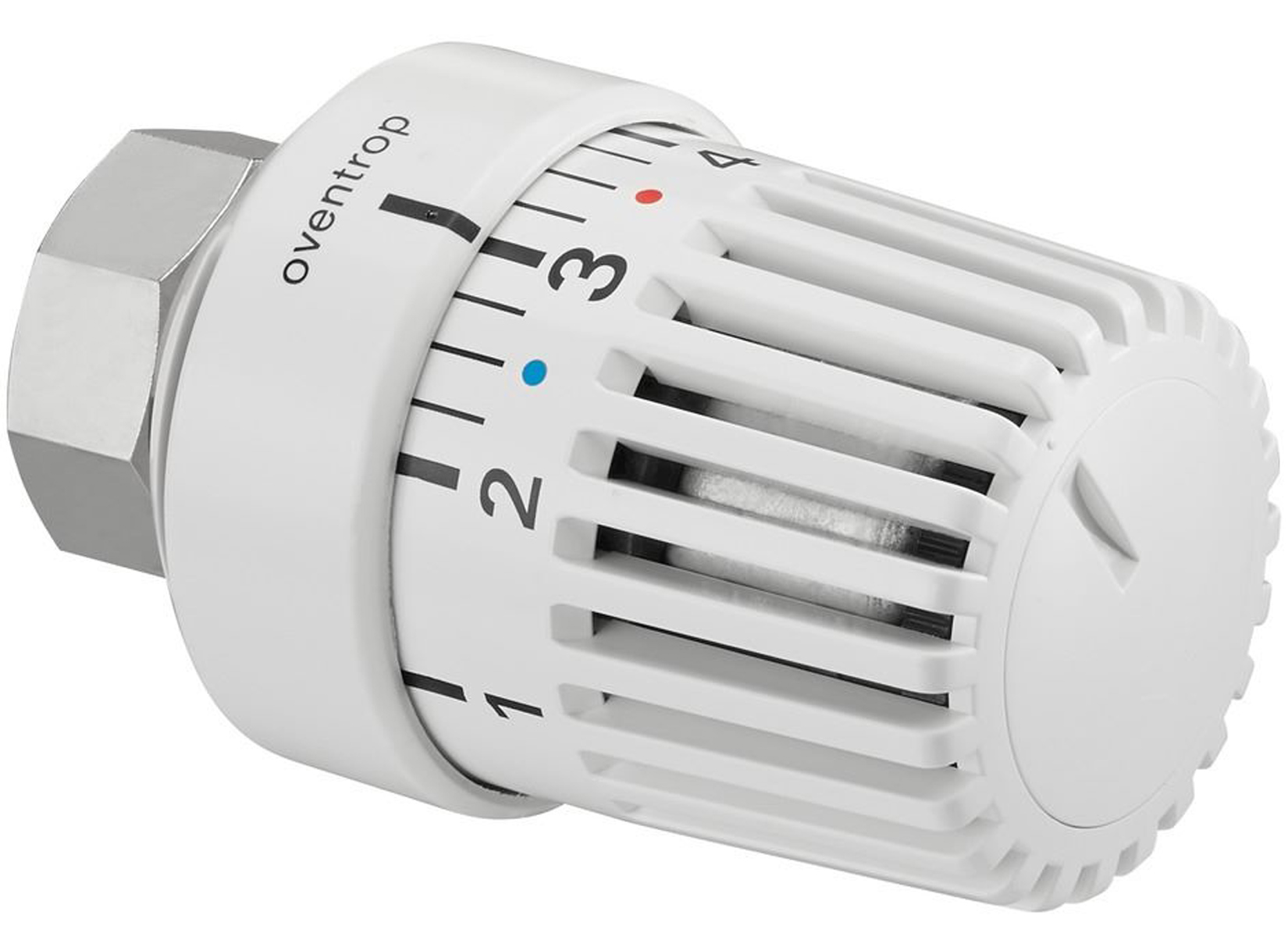

Термоголовка «Овентроп» (производство Германия)
  • серия СЕ – однотрубные;
  • ZB – двухтрубные;
  • ZBU – универсальные;
  • F – укомплектован мягким уплотнителем, материал изготовления – латунь и мягкое уплотнение;
  • UNI – стандартная схема со встроенным вентилем.

Овентроп

Термоголовка Danfoss (производство Дания)
  • RA5062;
  • RA5065;
  • RA2920;
  • RA2940;
  • RA2994;
  • RA5068;
  • RA5074.

Расположены по порядку увеличения мощности, между собой отличаются строением.

Именно эти два производителя на сегодняшний день – абсолютные лидеры, чья деятельность направлена на экономию энергоресурсов владельца. Это касается не только пользователей, но и экономии ресурсов в целом.

ВИДЕО: Как установить и настроить терморегулятор на батарею отопления


Принцип работы термопринтера и контроль нагрева головки термопринтера _ печатающее оборудование-Xprinter

Краткое описание принцип работы термопринтера Принцип работы термопринтера оснащен полупроводниковыми нагревательными элементами печатающей головки, печатающая головка после нагрева и контакта Термобумага для печати может распечатать необходимость в дизайне, принцип аналогичен термическим факсимильным аппаратам. Изображение возникает в результате нагрева, химической реакции и создается в пленке.Принцип работы термопринтера

Принцип работы термопринтера печатающая головка оснащена полупроводниковым элементом, печатающая головка после нагрева и контактная термопечать бумага может распечатать необходимость в дизайне, принцип аналогичен термическому факсы. Изображение возникает в результате нагрева, химической реакции и создается в пленке. Химическая реакция термопринтера происходит при определенной температуре. Высокая температура может ускорить химическую реакцию.Когда температура ниже 60 ℃, бумага потемнеет довольно долго, даже за несколько лет; При температуре 200 ℃ это произойдет в течение нескольких микросекунд.

около 2 дюймов печатающей головки, поперечная имеет 384 плюс горячий; Для 3 ‘есть 576+ горячих точек. Чтобы добавить горячий контроль, нужно абстрагироваться, кэш записывает попарно. Печатающая головка внутри кеша, кеш с битом указывает на горячий ли нагрев. Поэтому перед нагревом нам нужно поместить точки в данные, которые будут напечатаны, и сразу же записаны на принтер последовательным буфером.Как записывать данные здесь не будем, мы предполагаем, что данные записываются в кеш. В настоящее время, чтобы быть ясным, данные должны быть записаны как можно скорее при запуске двигателя, обычно в начале первой фазы, электрический будет записывать данные одновременно. После того, как данные записаны в кэш, можно не просто дать положительную горячую линию, а реализовать мощность нагрева. Протестировано, около 3 дюймов печатающей головки, 576 точек при одновременном нагреве доведут текущий пик до 11.О, большая часть литиевой батареи может выдерживать ток всего около 6 А, потеря мощности нагрева может привести к защите батареи. Все печатающие головки добавят горячее в несколько групп управления соответственно. Поэтому в определенный момент мы можем только на определенные группы обогрева. Принцип группового нагрева заключается в уменьшении мгновенного тока ( Уменьшите на некоторое время одновременно точки нагрева) В то же время, также может обеспечить каждый основной равномерный нагрев. Из-за ограничений, связанных с проблемами портативного принтера, такими как объем, стоимость, обычно нет устройства постоянного тока для печатающей головки, поэтому неравномерная группа приведет к одной и той же строке в двухцветном рукописном тексте.Для этого требуется много испытаний.


Xprinter Group заработала свою репутацию на стремлении предоставлять качественные продукты и услуги, быстро реагируя на международные потребности в инновационных продуктах.
Xprinter Group расширит свое присутствие в сфере прямых продаж и возглавит переосмысление канала, предлагая предпринимательские возможности, которые обеспечивают превосходные доходы, признание, обслуживание и поддержку, упрощая и выгодно сотрудничая с Xprinter и повышая имидж нашей отрасли. .
Принтер квитанций для принтеров штрих-кодов и этикеток представляет собой полностью сервосистему, способную хранить сотни параметров процесса Wi-Fi-принтера для обеспечения пользовательских профилей 58-миллиметрового термопринтера чеков для каждого типа прямого термопринтера этикеток и конфигурации чекового принтера.

Полное руководство по технологиям печатающих головок

Саймон Экклс узнает больше о струйных печатающих головках и взглянет на следующее поколение, которое произвело фурор в полиграфической отрасли.

Капля по запросу, непрерывная струйная печать, пьезоэлектрическая, термическая, твердотельная, двоичная, шкала серого. Все это термины, которыми бойко пользуются при описании струйных принтеров, и особенно их типов печатающих головок.

Если вы знаете, что они означают, эти термины позволяют довольно хорошо предсказать, для чего предназначен принтер и как он будет работать. Если вы этого не сделаете, никто не остановится и не объяснит их.

Итак, на этом мы остановимся и объясним их. Некоторые термины описывают основную конструкцию печатающих головок, другие описывают, что они делают или как работают.Некоторые из них могут дублироваться для более точного объяснения, например, пьезоэлектрическая головка с оттенками серого, другие взаимоисключающие — у вас не может быть двоичной головки с оттенками серого.

Это значит Руководство FESPA по устранению жаргона по струйным печатающим головкам . Все-таки начиная с того, что такое печатающая головка?

Компонент струйного принтера, который пропускает капли чернил на носитель. Это устройство очень высокой точности, и для его производства требуется много интеллектуальной собственности (ноу-хау) и большие инвестиции в фабрики чистых помещений.В современных печатающих головках часто используются производственные технологии (например, тонкопленочные кремниевые МЭМС), которые имеют много общего с производством микрочипов.

Внутри типичной печатающей головки находятся управляющая электроника, приспособления для подачи чернил и, по крайней мере, одна, а обычно сотни камер для чернил, ведущих к соплам, которые представляют собой отверстия в пластине сопел.

Входные каналы для чернил имеют диаметр всего несколько десятков микрон, а диаметр сопел обычно составляет 20-50 микрон. Человеческий волос составляет около 80 микрон в поперечнике.

Большинство печатающих головок, используемых в вывесках и других графических приложениях, будут иметь сотни сопел, которые управляются индивидуально для создания и выброса капель (см. Также «Падение по запросу»). Создание миллионов капель за один проход и обеспечение того, чтобы они попали в носитель в нужном месте, требует очень продвинутой электроники.

Некоторые струйные принтеры имеют единственное сопло и выбрасывают непрерывный поток капель, которые отклоняются к или от носителя в виде электростатических пластин или воздушных струй.Они, как правило, используются в системах кодирования и маркировки, а не в графике. См. Непрерывная струйная печать.

Изготовители печатающих головок

Покомпонентное изображение печатающей головки, показывающее ее компоненты, в данном случае пьезо тип Xaar 1001.

Хотя во всем мире существуют сотни производителей принтеров, все они получают свои печатающие головки от относительно небольшого числа специализированных производителей, а затем интегрируют их в сами принтеры с помощью комбинации креплений, электроники, подачи чернил, микропрограмм и программного обеспечения драйверов.

Лишь немногие производители широкоформатных принтеров имеют свои собственные фабрики печатающих головок, в том числе Canon, Epson / Seiko-Epson, Fujifilm (хотя и ее дочерняя компания Fujifilm Dimatix), HP и Xerox.

Все остальные покупают в головах или управляют совместными предприятиями с производителями принтеров. Большинство упомянутых выше производителей будут поставлять головки другим производителям на основе OEM (хотя иногда они оставляют последние модели себе). Другие производители голов включают Konica Minolta, Kyocera, Panasonic, Ricoh, Toshiba TEC и Xaar.

Выпадение по требованию (DoD)

Это общий термин для типа печатающей головки, которая обычно используется в современных струйных принтерах, используемых для высококачественной графики, включая все широкоформатные принтеры, которые вы увидите на выставках FESPA и на этом веб-сайте.

Drop-on-demand означает, что струйные сопла генерируют и выбрасывают капли чернил, когда и где они необходимы, чтобы оставить след на носителе. Этот термин в основном был придуман для контраста с более ранними головками с непрерывным потоком (см. «Непрерывный поток» ниже).

Головки Drop-on-Demand подразделяются на тепловые и пьезоэлектрические — см. Ниже.

Непрерывная струйная печать

Принцип непрерывной струйной печати, показывающий отклонение струи. Источник: Xaar.

Струйная печатающая головка, излучающая непрерывный поток капель во время работы принтера. Обычно на каждую головку приходится только одно сопло, но для создания более широкой полосы печати можно использовать ряд головок.

Поток отклоняется к среде или от нее либо заряженными металлическими пластинами с электростатическим полем, либо (в случае Kodak) точно рассчитанными порывами воздуха.Нежелательные чернила собираются в сборном желобе и могут быть отфильтрованы и возвращены в резервуар для хранения.

Сегодня эти головки обычно используются в системах кодирования и маркировки, а не в сложных графических принтерах.

Исключением является семейство печатающих головок Kodak Prosper, в которых используется высокоразвитая технология непрерывной струйной печати под названием Stream, обеспечивающая очень высокое качество изображения. В настоящее время Prosper и Stream не используются ни в каких специализированных принтерах для вывесок и дисплеев.

Термопечатающие головки

Надпись: Принцип струйной термопечати.Источник: Xaar.

Это был первый тип печатающих головок drop-on-demand, которые использовались в первых настольных струйных принтерах в начале 1980-х годов. Термопечатающие головки эффективны и могут обеспечивать очень высокое качество изображения и скорость, которые конкурируют с пьезоэлектрическими головками, но в отличие от пьезоэлектрических головок они работают только с чернилами на водной основе, поэтому обычно используются только внутри помещений.

Латексные чернила

HP являются исключением: они работают с термоголовками HP. Причина в том, что у них есть термоактивированный полимер в водной суспензии, который подходит для использования на открытом воздухе.

Тепловая технология была изобретена независимо и одновременно в 1970-х годах технологами печатающих головок в Японии и Hewlett-Packard в США, которые решили объединить свои патенты, а не бороться друг с другом.

Принцип состоит в том, что элемент внутри чернильной камеры в печатающей головке быстро нагревается до такой степени, что жидкие чернила испаряются и образует пузырь газа, который расширяется и выталкивает каплю чернил из отверстия (сопла) при один конец камеры.

Затем нагревательный элемент отключается, и газовый пузырек охлаждается, конденсируется и сжимается.Поверхностное натяжение на сопле останавливает втягивание воздуха назад, поэтому больше жидких чернил втягивается в камеру из подающих трубок. Canon, соавтор изобретателей термоголовок, придумал термин Bubble Jet из-за того, как они работают.

Пока нет термоголовок с истинной шкалой серого, поэтому все они бинарные, то есть капли всегда одного размера. Однако HP разработала парные сопла разных размеров, которые позволяют добиться эффекта оттенков серого.

Термические напряжения быстро изнашивают головки, поэтому головки сконструированы как расходные материалы, поэтому их можно легко и дешево заменить через несколько десятков или сотен часов работы.

Пьезоэлектрические печатающие головки

Принцип изгибного режима пьезоэлектрической струйной печати. Источник: Xaar

Часто называют просто пьезоголовками. Эти головки типа drop-on-demand начали появляться в первых широкоформатных принтерах в 1990-х годах и произвели революцию в отрасли. Впервые это означало, что сольвентные и УФ-отверждаемые чернила, изначально связанные с трафаретной печатью, теперь могут печататься в цифровом виде.

Пьезоголовки все основаны на том принципе, что определенный тип кристалла (часто цирконат-титанат свинца в струйных принтерах, обозначаемый как PZT) расширяется или сжимается, когда электрический ток проходит через него и снова выключается. Это расширение / сжатие используется как основа насоса в чернильной камере.

В зависимости от конфигурации кристаллов (называемой в режимах «изгиба» или «сдвига») двустороннее расширение либо втягивает чернила, а затем вытесняет их из камеры через сопло (Epson использует это), либо оно создает волны акустического давления, которые имеют такой же эффект, но с меньшей энергией (Xaar использует это).

Электрический ток можно включать и выключать очень быстро, а расширение / сжатие кристалла также происходит почти мгновенно, поэтому существует гораздо больше возможностей для контроля образования точек, чем с помощью термоголовок.

Среди прочего, это означает, что некоторые пьезоголовки могут генерировать капли переменного размера из одной и той же камеры и сопла, создавая разную плотность чернил на носителе. Они называются градациями серого (см. Ниже).

Пьезоэлектрический эффект хорошо работает с любой жидкостью, поэтому пьезоэлектрические печатающие головки могут быть сконструированы для работы с чернилами на основе растворителей, УФ-отвержденными чернилами (включая некоторые, используемые для 3D-печати) и водными чернилами. Они также могут использоваться для сложных жидкостей, таких как электропроводящие чернила, непрозрачные белые и металлические чернила с крупными частицами, чернила для 3D-печати и чернила с фазовым переходом, которые являются жидкостью, когда достигают камеры с чернилами.

Пьезо-печатающие головки

служат намного дольше, чем термоголовки, поскольку в них меньше термического напряжения, а пьезокристаллы могут расширяться / сжиматься в миллионы раз. Пьезоголовка обычно рассчитана на весь срок службы машины, если нет фатальной блокировки или внешнего повреждения. Однако их изготовление и покупка обходятся значительно дороже, чем термоголовки, поэтому пользователям необходимо прилагать больше усилий для их обслуживания.

Двоичный или в оттенках серого?

Эта печатающая головка Epson Micro piezo PrecisonCore TFT имеет собственное разрешение и генерирует капли переменного размера от 1.От 5 до 23 пиколитров.

Эти термины указывают, выпускает ли печатающая головка капли одинакового размера или их можно каким-либо образом изменять, чтобы можно было контролировать плотность чернил, попадающих на носитель, с помощью более светлых оттенков. В сочетании с техникой полутонового изображения оттенки серого могут значительно расширить тональный диапазон струйной печати, позволяя использовать относительно скромные шаги сопла или меньшее количество проходов.

Печатающие головки

Piezo изначально всегда были двоичными, то есть они генерировали только капли чернил одинакового размера.Вы можете получить хороший диапазон тонов от бинарной головки, используя технику полутонов, но тона светлых участков могут выглядеть немного зернистыми, если вы не используете ультратонкие насадки (и / или не добавляете дополнительные, более светлые цветные чернила).

Типичный размер бинарных капель составляет от 30 до 100 пиколитров. Можно добиться более мелких капель для получения более тонких результатов, но это означает, что требуется больше проходов для увеличения плотности сплошных областей на отпечатке, поэтому печать идет медленнее.

Оттенки серого могут изменять плотность точек, напечатанных по отдельности, поэтому капля может отображать любой цвет от 30% или 50% до 100%. Преимущество состоит в том, что более низкое разрешение и меньшее количество проходов головок позволяют достичь того же «эффективного разрешения», что и двоичные головки с гораздо более высокими собственными разрешениями.

Например, говорят, что разрешение 360 точек на дюйм с головкой в ​​градациях серого дает тот же эффект, что и двоичный файл с разрешением 1000 точек на дюйм, что настолько хорошо, насколько вам обычно нужно для фотографий и смешанных изображений даже для просмотра крупным планом.

Пьезоголовки изменяют размер точек несколькими различными способами, обычно в зависимости от конкретного производителя и от того, какие патенты он имеет или хочет избежать нарушения.В зависимости от конкретных методов может быть доступно от трех до трех размеров капель.

Наименьший размер самых тонких печатающих головок (часто используемых для фотографии) — менее 2 пиколитров). Для принтеров вывесок размеры от 10 до 20 пиколитров более распространены для мельчайших капель, поскольку скорость и охват имеют большее значение, чем качество просмотра вблизи.

Тепловая шкала серого

Истинно переменный размер капель пока возможен только с пьезоголовками. Однако HP разработала форму шкалы серого для своих термоголовок PageWide, которая называется High Definition Nozzle Architecture.Пока это используется только на его огромных струйных рулонных печатных машинах серии T для коммерческой печати, а не на широкоформатных однопроходных моделях PageWide XL, которые до сих пор в основном используются для САПР и планирования.

Хотя капли из каждого сопла всегда имеют одинаковый размер, в печатающей головке большое и маленькое сопла сопрягаются очень близко друг к другу и рассматриваются как один элемент формирования изображения. Затем он берет две пары сопел и управляет ими как единым элементом изображения для целей шкалы серого.

При использовании различных комбинаций двух маленьких и двух больших форсунок можно получить пять уровней серого (на самом деле это белый плюс четыре уровня).Шаг сопел HDNA составляет 2400 точек на дюйм, поэтому пары сопел имеют собственное разрешение 1200 точек на дюйм, а наборы оттенков серого — 600 точек на дюйм.

Дальнейшее регулирование плотности возможно за счет использования чернил разных цветов в больших и малых соплах (например, голубого и светло-голубого). Наборы сопел также можно управлять отдельно для более высоких скоростей или разрешений с меньшим количеством уровней серого.

Собственное разрешение

Эта печатающая головка Memjet Waterfall имеет ширину 222,8 мм и предназначена для однопроходной печати.Он имеет 70 400 сопел в два ряда, что дает исходное разрешение 1600 dpi.

Это описание шага сопла, означающего фактическое количество капель чернил, которое печатающая головка может произвести на заданной площади. В промышленности обычно указывается в точках на дюйм, а не в метрических единицах. Таким образом, если печатающая головка имеет ширину 1,5 дюйма (38 мм) и имеет 540 сопел по ширине, то исходное разрешение составляет 360 точек на дюйм.

Многие широкоформатные струйные принтеры создают изображения в серии перекрывающихся проходов, поэтому на носителе может быть намного больше капель на дюйм, чем может дать только собственное разрешение. Чем выше значение dpi, тем окончательный отпечаток может больше походить на фотографию с непрерывным тоном.

Головки

Greyscale позволяют создавать точки с разной плотностью точек, что дает больший тональный диапазон по сравнению с бинарной головкой с таким же шагом сопел. что, в свою очередь, дает лучшую имитацию непрерывного тона.

Поэтому производители принтеров с оттенками серого часто говорят об «эквивалентных» разрешениях, имея в виду, например, что головка шкалы серого с разрешением 360 точек на дюйм может дать воспринимаемый качественный эквивалент двоичной головки с разрешением 1000 точек на дюйм.

Существуют также печатающие головки с очень высоким исходным разрешением, например, головки Epson Micro Piezo PrecisionCore TFT (используемые в принтерах SureColor) с исходным разрешением 600 dpi и пятью размерами капли от 1,5 до 23 пиколитров.

HP PageWide HDNA, упомянутая выше, имеет шаг сопел 2400 dpi за счет чередования больших и малых сопел, но поскольку они управляются парами, то исходное разрешение можно рассматривать как 1200 dpi.

Представители отрасли, желающие узнать больше о комплектах HP и Epson и преимуществах, которые они могут предложить своему бизнесу, могут поговорить со специалистами компаний на выставках FESPA 2017, , которые проходят с 8 по 12 мая в Hamburg Messe в Германии.

HP и Epson будут двумя из более чем 700 брендов, которые будут представлены на мероприятии, которое, как ожидается, привлечет рекордное количество посетителей.

Чтобы узнать больше о FESPA 2017 , посетите: http://www.fespa2017.com . Посетители могут получить бесплатный вход на выставку, зарегистрировавшись онлайн, указав ссылочный код: FESG702.

пьезоэлектрических печатающих головок против. Термопечатающие головки

Как для профессионалов, так и для потребителей технологии струйной печати сделали создание полноцветных высококачественных фотографий, документов и репродукций произведений искусства проще, чище и доступнее.

Сегодня используются два основных типа технологий струйных печатающих головок: пьезо (принтеры Epson) и термальные (принтеры Canon и HP). В этом блоге мы рассмотрим основное различие между ними, а также некоторые преимущества и недостатки обоих.

Как работает печатающая головка Epson Micro Piezo?

В печатающей головке Epson Micro Piezo микроскопические пьезоэлектрические элементы (например, кристаллы и керамика) расположены за соплами. Когда к ним прикладывается электрический заряд, эти элементы изгибаются назад, нанося точное количество чернил на основу (см. Диаграмму 1).Поскольку электрические заряды можно включать и выключать, как выключатель, существует обширный контроль над скоростью выброса чернил через сопло, а также создание идеально сферических точек с различными размерами капель.

Как работает термопечатающая головка Canon?

Технология струйной термопечати использует тепло (не ожидал, что это произойдет!) Вместо электричества, чтобы направить чернила от печатающей головки к субстрату. Принципиально похожий на то, как пузырьки воды при кипячении, технология струйной термопечати работает путем электризации микроскопических резисторов за соплом печати, создавая интенсивное тепло, которое испаряет чернила, создавая пузырь, который расширяется так быстро, что чернила буквально взрываются на бумаге.После выброса чернил камера затем быстро охлаждается, чтобы позволить большему количеству чернил заполнить камеру, и процесс повторяется.

Интересный факт: Чернила в термопечатающей головке на наносекунду близки к миллиону градусов по Цельсию — горячее, чем поверхность солнца!

Сравнение

Пьезо Тепловой
Pro’s Точные и изменяемые размеры капель Можно использовать широкий спектр чернил, УФ-красителей, растворителей из-за низкой температуры ( ) Размер капель до 1.5 пиколитров Дольше работают из-за более низкой температуры Менее дорогие печатающие головки Больше печатающих головок на принтер
Con’s Более дорогие головки Меньше печатающих головок на принтер Только 2 разных размера капель Большой размер капель Ограниченные возможности выбора чернил к сильному нагреву. Из-за сильного нагрева требуется более частая замена.

У каждой печатающей головки есть свои преимущества и недостатки. Если исходить исключительно из сравнения качества печати, то Epson побеждает.Поскольку печатающей головкой Micro Piezo можно управлять более точно и она может изменять размер капель, она обеспечивает более четкую печать без зернистости с более плавными переходами между тонами. Печатающая головка Micro Piezo идеально подходит для репродукции фотографий и изобразительного искусства.

Щелкните здесь, чтобы просмотреть PDF-файл новой технологии головок Epson

Щелкните здесь, чтобы просмотреть наш выбор принтеров

Ознакомьтесь со всей нашей продукцией

Как работают печатающие головки HP?


Печатающая головка HP — это, по сути, самое сердце вашей системы печати.это часть, ответственная за попадание капель чернил на страницу для создания текста и изображений. В последнее время технический прогресс печатающих головок претерпел значительные изменения, включая увеличение количества сопел для обеспечения более точного вывода, например:

Designjet 510 — печатающая головка HP 11 — 600 сопел на дюйм
Designjet T520 — печатающая головка HP 711 — 1200 сопел на дюйм

Как выглядит внутри одной из печатающих головок HP

Печатающие головки HP используют тепловую технологию

Самой ранней формой коммерческой струйной печати была непрерывная струйная печать (которая, как следует из названия, отклоняет капли чернил от непрерывного потока чернил для формирования изображений на странице). В отличие от этого, HP Designjets — это струйные принтеры «капли по запросу», и печатающие головки выпускают капли чернил по мере необходимости для формирования изображения. В отличие от технологии пьезоэлектрической струйной печати (которая выталкивает чернила с помощью механической силы), печатающие головки HP Designjet используют тепловую технологию для выталкивания чернил вместе с интегральной схемой, которая направляет сигналы к сотням сопел для чернил, обеспечивая точность и предсказуемый результат.

Тепловая технология HP — что общего у кофе и термической техники!


Интересно, что концепция технологии струйной термопечати впервые началась с кофейника.Инженер в 1970-х годах наблюдал за его приготовлением кофе и заметил, что его перкулятор не имеет движущихся частей — только нагревательный элемент в нижней части, который заставлял воду подниматься и проходить через кофейную гущу. Он задавался вопросом, можно ли использовать тот же принцип тепловой энергии для выброса чернил. В 1979 году HP доказала, что это возможно.

Как работает печатающая головка

Нагревательный элемент (состоящий из крошечных резисторов) быстро нагревает тонкий слой жидких чернил.Нагретые чернила вызывают образование пузыря, выталкивая чернила через сопло. Тепло также вытесняет воздух из молекул чернил.

Чернила выбрасываются со скоростью до 20 метров в секунду. Этот взрыв перегретого пара длится всего 2 миллионных доли секунды и повторяется тысячи раз каждую секунду для каждого из сотен микроскопических сопел на печатающей головке. Поскольку чернила быстро вытесняются из каждого сопла камеры, это, в свою очередь, создает всасывание, позволяя втягивать чернила обратно в сопло камеры.

В зависимости от модели принтера используется от 4 000 до 15 000 чернильных сопел для подачи капель чернил на поверхность бумаги,

с выпуском до полумиллиона капель чернил в секунду во время типичного задания на печать.

Печатающая головка скользит примерно на 400 сантиметров над поверхностью бумаги, и по мере прохождения бумаги через принтер плата управления принтера организует последовательность нанесения чернил таким образом, чтобы миллионы отдельных капель точно и аккуратно падали в нужное место по порядку. формировать текст и изображения на бумаге.

Чернила высвобождаются в последовательности CMYK (сначала голубой, затем пурпурный, затем желтый, а затем «ключевой» черный цвет). Точность падения имеет решающее значение, и плата управления использует сложные алгоритмы маскирования печати для смешивания нескольких цветов на странице.

Два других полезных блога, посвященных аналогичной теме:

Как 4-цветному принтеру HP CMYK удается создавать разные цвета

Что означает оптимизированное dpi?

Как работает струйный принтер

Эрик Хансон Hewlett Packard Laboratories

Струйные принтеры

— это наиболее распространенный тип печатающих устройств, используемых в домашних условиях, и они также часто используются в личных принтерах в офисах. Широкое распространение струйных принтеров объясняется двумя основными причинами: низкой покупной ценой и очень впечатляющим качеством изображения, равным или превосходящим качество традиционной фотопленки.

В основе струйного принтера лежит большое количество высокоточных микроскопических сопел, которые выбрасывают чернила на бумагу. Эти сопла обычно имеют диаметр около 10 микрометров (примерно 1/10 диаметра человеческого волоса). Обычный домашний струйный принтер содержит в общей сложности тысячи сопел, по несколько сотен для чернил каждого цвета.Диаметр каждого из этих сопел изготавливается с субмикрометрической точностью для достижения постоянного и равномерного объема капель чернил, что важно для постоянной и однородной плотности цвета на странице. В промышленном производстве используются несколько различных прецизионных методов микротехнологии для сопел для струйных принтеров, включая гальванопластику, лазерную абляцию, анизотропное травление и фотолитографию. Для чернил каждого цвета все сопла на каретке обычно формируются за один этап изготовления, чтобы точно контролировать их относительное положение, что важно для достижения однородной печати без полос. В некоторых случаях все сопла для чернил каждого цвета формируются вместе за один этап. Все сопла выполнены в виде отверстий в едином плоском листе материала. Этот материал выбран с учетом его совместимости с конкретным выбранным методом изготовления.

Сопла для струйных принтеров установлены вместе на движущейся каретке, которая движется с высокой скоростью (обычно> 1 метра в секунду) вперед и назад по бумаге. Сопла устанавливаются на расстоянии примерно 1 мм от бумаги, а скорость выброса чернил находится в диапазоне от 5 до 10 метров в секунду.

Чернила выбрасываются из сопла путем приложения импульса давления к жидким чернилам в подающей трубке перед этим соплом. Есть два распространенных метода создания этого импульса давления: тепловой пузырь и пьезоэлектрический.

В технике термического пузыря чернильные каналы формируются на поверхности плоской подложки с использованием фотоизображения полимера. Небольшой нагреватель сформирован с использованием тонкопленочного резистивного металлического слоя толщиной менее 1 микрометра в стенке канала для чернил, ведущего к каждому соплу. Обычно такой нагреватель имеет квадратную форму, примерно от 10 до 20 микрометров с каждой стороны. Соединения с тонкопленочными металлическими проводниками с низким сопротивлением прикреплены к двум противоположным сторонам резистора нагревателя, и импульс электрического тока протекает через резистор нагревателя длительностью около 1 микросекунды. Амплитуда этого электрического тока рассчитана на то, чтобы нагреть резистор до такой степени, чтобы чернила вскипели. Ближайший к резистору тонкий слой чернил (около 0,01 микрометра) бурно закипает, образуя пузырек пара и расширяясь примерно в тысячу раз в объеме.Это объемное расширение создает импульс давления в жидкости, в результате чего чернила из сопла (после нагревателя) выбрасываются к бумаге. Через несколько микросекунд паровой пузырь остывает и схлопывается. Затем поверхностное натяжение мениска чернил в сопле втягивает больше чернил из резервуара, чтобы заполнить сопло для подготовки к выбросу следующей капли.

Второй метод импульса давления использует пьезоэлектрические материалы, которые представляют собой кристаллические материалы, обладающие свойством деформироваться при приложении к ним сильных электрических полей. Обычно используются две конфигурации: пьезоэлектрические стержни, которые удлиняются под действием приложенных полей, или биморфы, которые изгибаются (по геометрии, подобной головке барабана). В любом случае эти материалы имеют такую ​​конфигурацию, что они деформируют одну из стенок канала для чернил, ведущего к каждому соплу. Эта деформация сжимает канал, создавая импульс давления и выталкивая чернила из сопла. Эластичная диафрагма обычно изолирует кристаллические пьезоэлектрические материалы от чернил. Электрические импульсы, возбуждающие эти пьезоэлектрические элементы, снова находятся в микросекундном диапазоне.Каналы для чернил в пьезоэлектрической струйной печатающей головке могут быть сформированы с использованием различных технологий, но одним из распространенных методов является ламинирование стопки металлических пластин, каждая из которых включает в себя прецизионные микрочастицы различной формы.

Два метода создания давления имеют разные плюсы и минусы. Нагревательные резисторы, используемые в технике теплового пузыря, значительно меньше пьезоэлементов, что является плюсом. Также резисторы нагревателя и их электрические выводы могут быть изготовлены непосредственно на кремниевом кристалле, который также содержит встроенную управляющую электронику и, кроме того, имеет каналы для чернил, сформированные в жидких слоях с помощью фотоизображаемого полимера на его поверхности, что является еще одним плюсом.С другой стороны, технология термического пузыря действительно вскипает тонкий слой чернил (примерно 1/1000 чернил кипит, испаряется, повторно конденсируется во время работы). Из-за кипения чернила должны быть разработаны таким образом, чтобы избегать продуктов термического разложения, которые могут накапливаться в каналах для чернил. Пьезоэлектрические струи чернил не кипятят чернила. Однако на практике были разработаны чернила для струйной печати, которые обладают превосходными характеристиками для домашних и офисных струйных принтеров и не подвержены деградации при кипении, характерном для струйного термального струйного принтера.Таким образом, на самом деле кипение чернил не было минусом для производительности струйной термопареточной печати в домашних условиях и в офисе, за исключением некоторой дополнительной осторожности при проектировании компонентов чернил.

Чернила для всех типов струйной печати тщательно фильтруются во время производства, чтобы исключить любые частицы, которые могут забить узкие каналы и сопла. Дополнительные фильтры расположены в самих струйных принтерах в коллекторах жидкости перед узкими каналами. Краски для струйной печати обычно имеют водную основу и содержат красители (цветные молекулы) или пигменты (цветные кристаллические материалы).Дизайн красок для струйной печати обманчиво сложен. Например, чернила должны очень быстро высыхать при попадании на бумагу, но не должны высыхать в сопле. Для каждой краски обычно требуется ряд различных добавок, правильный баланс, чтобы достичь правильного сочетания свойств для высокого качества изображения и надежной работы.

Когда струйный принтер не работает, все сопла закрыты большой крышкой, которая предотвращает высыхание чернил и возможное засорение сопел.Однако во время работы, в зависимости от печатаемого изображения, некоторые отдельные сопла могут многократно сканировать страницу без необходимости печати вообще, и это может быть проблемой, поскольку все сопла в этот момент открыты. Чтобы предотвратить высыхание чернил в соплах в таких условиях, чернила выпускаются из каждого сопла через равные промежутки времени, иногда так часто, как один раз за каждое сканирование страницы. Каретка предназначена для сканирования далеко за пределы одного края бумаги, где находится резервуар для отработанных чернил, и именно здесь выделяются лишние капли чернил.Время от времени пластину с соплами печатающей головки для струйной печати также протирают с помощью ракеля, похожего на стеклоочиститель, чтобы убедиться, что на ней нет мусора, который может отклонить струи чернил.

Капли чернил обычно печатаются с разрешением 600 или 1200 точек на дюйм. Типичные объемы капель отдельных капель чернил находятся в диапазоне от 1 до 5 пиколитров, при этом размеры печатных пятен на бумаге составляют от 10 до 20 микрометров в диаметре. Полутоновые узоры с различным количеством точек на единицу площади используются для получения цветов различной интенсивности, которые менее насыщены, чем чистые чернила. Эти полутоновые узоры оптимизированы для минимизации видимости точечной структуры для человеческого глаза. Обычно черный плюс три основных цвета вычитания (голубой, пурпурный и желтый) являются четырьмя основными цветами при печати. Кроме того, для фотографических изображений обычна также печать светло-голубого, светло-пурпурного и, возможно, серого (все они имеют пониженную концентрацию красителя по сравнению с основными насыщенными чернилами). Эти светлые чернила позволяют значительно увеличить гладкость светлых участков изображения, что приводит к значительно меньшей зернистости изображения в этих областях, чем если бы они были напечатаны только насыщенными чернилами.

Точное размещение чернильных точек на странице имеет решающее значение для получения однородных цветов без полос. Оптические кодировщики точно контролируют расположение печатаемых точек как поперек, так и вниз по странице. Оптический кодировщик состоит из трех основных компонентов: светоизлучающего диода, фотодетектора и прозрачного кодового колеса или кодовой полосы, расположенной между излучателем света и детектором. Движение каретки для струйной печати по странице контролируется длинной пластиковой кодовой полосой, которая проходит по всей ширине зоны печати.Эта кодовая полоска проходит между излучателем света и детектором, установленным на движущейся каретке. Стороннему наблюдателю эта пластиковая полоска может показаться несущественным светло-серым куском хрупкого пластикового листового материала, но на самом деле это один из ключей к точности всего механизма струйной печати. Он состоит из плотного массива точных черных полос, напечатанных на тонком листе прозрачного пластика, из-за чего издалека он выглядит как однородный светло-серый цвет. Когда каретка проходит через каждую полоску, световой луч прерывается, и фотодетектор генерирует импульс синхронизации, который управляет синхронизацией выброса капли чернил.Эти сигналы синхронизации гарантируют, что капли чернил будут напечатаны в точных местах, даже если есть некоторое изменение скорости каретки или если каретка ускоряется или замедляется в начале или в конце своего движения.

Расположение точек вверх и вниз по странице определяется двумя разными факторами: шагом сопла и вторым датчиком положения. Шаг сопел — это расстояние между соплами на каретке — как описано выше, это точное расстояние встроено в продукт путем изготовления всех сопел для любого заданного цвета за один шаг на одном плоском листе материала.Второй фактор — это продвижение валка: точно контролируемое расстояние продвижения бумаги после каждого прохода каретки по бумаге. Это расстояние продвижения контролируется вторым кодировщиком, который использует дискообразное кодовое колесо с радиальными полосами и установлен на валу двигателя продвижения бумаги. С помощью этого энкодера достигается точное продвижение валка без использования высокоточных двигателей или механических систем.

Струйные принтеры

обеспечивают отличное качество печати на простой немелованной бумаге, и такая бумага обычно используется для документов самых разных типов.Фотографические изображения также можно распечатать на обычной бумаге, но специальная бумага используется, когда цель состоит в том, чтобы добиться эффекта фотографии. Эта фотобумага толще обычной бумаги и имеет очень гладкую поверхность. Этот поверхностный слой также специально разработан для размещения жидкости в чернилах для струйной печати.

Как работает принтер?

С точки зрения технологий, принтеры обычно делятся на две категории: струйные и лазерные. Есть и другие подкатегории меньшего размера, такие как Dot Matrix и Solid Ink.

Основы

Принцип работы принтеров довольно прост. Короче говоря, принтеры работают путем преобразования цифровых изображений и текста в физические копии. Они делают это с помощью драйвера или специального программного обеспечения, которое было разработано для преобразования файла на язык, понятный принтеру. Затем изображение или текст воссоздается на странице с помощью серии крошечных точек. Единственное реальное различие, которое разделяет различные типы доступных машин, — это способ, которым точки переносятся на страницу.

Струйный

Каждый струйный принтер

имеет печатающую головку с тысячами крошечных отверстий. Эти крошечные отверстия сбрасывают микроскопические капельки чернил на бумагу в принтере с большой скоростью.

В струйных машинах

используются жидкие чернила, получаемые с помощью цветного красителя или жидкости, содержащей твердые пигменты в суспензии. Когда печатающая головка перемещается в устройстве горизонтально, бумага проходит сквозь нее перпендикулярно ей. По мере прохождения страницы отдельные отверстия в печатающей головке активируются (обычно под действием теплового электрического тока в зависимости от производителя), и на страницу выталкивается небольшая капля чернил.Этот процесс выполняется на высокой скорости с тысячами капель, которые образуются вместе для воссоздания цифрового текста или изображения, переносимого на носитель. Невооруженным глазом все изображение выглядит сплошным, потому что точки такие крошечные.

Лазер / светодиод

Лазерные и светодиодные машины работают аналогично струйным принтерам в том смысле, что изображение состоит из множества крошечных точек, которые, если рассматривать их в целом, кажутся сплошным изображением. Однако метод создания этих крошечных точек сильно отличается.Итак, там, где в струйном принтере используются жидкие точки, в лазерном устройстве используются точки, состоящие из тонера — мелкого порошка твердых частиц.

По сравнению со струйной машиной, лазеры намного сложнее. Эти машины используют гораздо больше этапов в процессе, чем струйные. Проще говоря, в базовом процессе используется источник света (лазер / светодиод), барабан (моно) или несколько барабанов (цветной) и тонер.

Для создания изображения на странице барабан сначала заряжается, а затем лазер или светодиод освещает барабан по контуру предполагаемого изображения.Сам тонер притягивается к участкам барабана, с которых сбивается заряд, и серия роликов переносит порошок из картриджа с тонером и подает его на барабан. Заряженные участки отталкивают тонер, а незанятые участки притягивают частицы тонера, которые натягиваются на барабан и прилипают к частям, составляющим изображение. В то же время бумага также транспортируется к барабану, который, в свою очередь, переносит изображение на саму страницу.

Затем бумага проходит через термоэлемент (горячий валик), который нагревает и нагружает частицы тонера, чтобы они прилипали к странице и создавали законченное изображение.

Твердые чернила

Доступные только от Xerox, твердочернильные принтеры работают таким образом, что сочетают в себе методы печати как струйных, так и лазерных принтеров. Твердый воск плавится и распыляется на большой барабан с помощью печатающей головки, аналогичной той, что используется на струйном принтере. Изображение создается на большом металлическом ролике, который затем переносится прямо на страницу. После высыхания у вас остается изображение, состоящее из вещества, похожего на цветной карандаш. Принтеры с твердыми чернилами известны тем, что производят яркие, красочные отпечатки, которые действительно выделяются.

Вот и все — полная упрощенная разбивка того, как работают принтеры. Надеемся, оно вам пригодилось!

Если вам действительно понравился этот новостной пост, не стесняйтесь оставлять комментарии ниже, чтобы сообщить нам об этом. В качестве альтернативы, почему бы не поделиться им со своими друзьями, семьей и коллегами по работе на Facebook и / или Twitter ?

Как работает термопринтер?

Принтеры входят в целое портфолио различных типов. От струйных и лазерных до широкоформатных и фотопринтеров — доступен широкий спектр принтеров, предназначенных для выполнения различных заданий печати.Один из типов принтеров, который многим кажется довольно чуждым, — это термопринтеры, поэтому очень немногие люди понимают, как эти принтеры работают. Итак, в этой новости я расскажу вам все, что вам нужно знать о термопринтерах и о том, как они работают.

Что такое термопринтер?

Итак, что такое термопринтеры? Во многих отношениях термопринтеры очень похожи на рулонные чековые принтеры. Однако вместо использования чернил термоголовка нагревает специальные носители (например, рулоны этикеток), которые реагируют на температуру.Фактически, изображение затем записывается на страницу, отсюда и фраза «термопечать». Особенностью процесса термопечати является носитель, а не сама машина. Этот носитель разработан, чтобы реагировать на температуру, нагреваться и обеспечивать эффективную передачу изображения.

Для чего используются термопринтеры?

Термопринтеры особенно популярны в розничной торговле, где много этикеток и чеков. Их также часто можно найти на складах и в промышленных помещениях.Продукция, созданная на термической машине — в зависимости от типа этикетки — устойчива к износу и влаге, что делает их идеальными для загруженных сред, которые время от времени могут становиться немного грязными. Кроме того, поскольку расходным материалом является сам носитель, нет картриджей или тонеров, которые необходимо заменить, а это означает, что эти машины также невероятно экономичны.

Поделиться!

Если вам понравилось читать этот новостной пост, то почему бы не поделиться им со своими друзьями, семьей и коллегами по работе на Facebook и / или Twitter ? Кроме того, не стесняйтесь оставлять комментарии в поле для комментариев ниже — нам очень нравится слышать ваши отзывы!

Удачной печати!

Команда Printerbase

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
