При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий
  • Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
  • Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
  • Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
  • Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
  • Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
  • Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
  • Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60.13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

инструкция как сделать своими руками, видео и фото

Загрузка…

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках – вытяжная.

Вот через эту решетку из помещения уходят неприятные запахи

Результат отсутствия эффективной вентиляции в ванной

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

  • Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
  • Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

  • Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

  • Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

  • Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

  • Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

  1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

  1. Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

  1. Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

  1. Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

  1. Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

  • интенсивность воздухообмена – объем транспортируемого воздуха;
  • кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

  • На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
  • По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

  • Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

  • Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

  • В промежуток между краем отверстия и трубой наносим монтажную пену;
  • С внутренней стороны на торец трубы крепится решетка;
  • С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

На рисунке показано, как сделать сток конденсата

  • На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

  • От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
  • В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

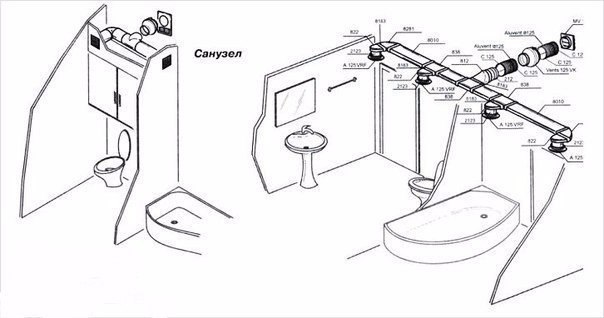

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

Принудительная вентиляция в ванной комнате и туалете

Чтобы в ванной и в туалете всегда было сухо и комфортно, необходимо правильно установить вентиляцию. Правильно установленная вентиляция – это отсутствие плесени по углам и на потолке, неприятного запаха сырости в комнате и залог здоровья не только ваших ножек, но и всего тела.

Чтобы осуществить монтаж вентиляции правильно, нужно соблюдать определенные правила, о которых мы расскажем ниже.

Виды вентиляции

Для начала рассмотрим, какие виды вентиляции бывают для того, чтобы выбрать именно тот вид, который наиболее подходит вашему дому.

Выделяют следующие виды:

  • принудительную вентиляцию. Такой вид применяется чаще всего в квартирах и домах, словом, там, где невозможно поставить окно или сделать форточку;
  • естественную. Этот вид используется в частных домах. Свое название он получил благодаря способу вентилирования помещения – посредством форточек и окон, расположенных в ванной комнате или туалете;
  • вытяжную. Плохой воздух выходит по вытяжным каналам. Такой вид лучше применять в тех случаях, когда можно совместить механическую и естественную вентиляцию;
  • приточную. Схема работы этого вида проста: воздух чистый вымещает отработанный воздух;
  • смешанную. Этот вид совмещает в себе несколько видов. Наиболее удобен он для применения в частном доме.

Выбор вентиляторов

Основой вентиляционной системы является вентилятор. Если вы правильно его выберете, неприятные запахи навсегда покинут ваши туалет и ванную. Для начала вычислите площадь вентилируемой комнаты. Следующее, на что стоит обязательно обратить внимание при выборе вентилятора – это уровень шума. Выбирайте вентилятор с минимальным уровнем шума, не выходящим за пределы диапазона от 0 до 40 децибел. Он практически беззвучен для человеческого уха. Лучше всего выбирать вентилятор, который работает с помощью шарикоподшипника, потому что он отличаются высокой прочностью и долговечностью.

Виды вентиляторов

Вентиляторы разделяют на следующие виды:

  • вентиляторы с двумя кнопками – включения и выключения;
  • имеющие возможность запитываться от источника света, т. е. при включении света включается вентилятор;
  • таймерные;
  • управляемые пультом.

Приобретая вентилятор, обязательно обращайте внимание на его производительность. Это, пожалуй, основной показатель, по которому нужно выбирать вентилятор. Если вентилятор будет маломощным, то воздух в ванной комнате или в туалете не будет направляться в вытяжной канал, тем самым ухудшая атмосферу не только в санузле, но и по всей квартире.

Важно!Лучшим является вентилятор, который сможет обеспечить смену воздуха в туалете или в ванной за два часа.

Устройство вентиляции в ванной и туалете

Между устройством вентиляционной системы в ванной и туалете нет различий, поэтому рассмотрим общее строение. Система вентиляции выглядит так:

Без сомнения, система сложная, но обойтись без нее нельзя.

Чистка вентиляционного канала

Перед монтажом вентиляционной системы обязательно проверьте воздухопроходимость вентиляционных каналов. Если при проверке вы обнаружили, что вентиляционный канал забит, устанавливать вентилятор бессмысленно, пока канал не будет почищен. Для этого возьмите ершик, с помощью которого прочищают каминную трубу, и насколько достает рука, прочистите канал. Есть еще один простой способ прочистки, но более опасный. Возьмите баллончик с газом, распылите газ внутрь канала и подожгите. Так вы быстро прочистите канал от собравшейся там паутины и пыли. Только будьте очень осторожны! Если вы живете в многоквартирном доме, и каждая квартира оборудована собственным вентиляционным каналом, то прочистить его вы можете следующим образом. Привяжите к веревке груз и опустите в канал, аккуратно вращая подвес.

Но такой вариант неприменим, если вентиляционная шахта одна и в нее входят остальные стояки под прямым углом.

Важно!Перед установкой вентиляционной системы вызовите службу ЖКХ, чтобы профессионалы прочистили вентиляционный канал.

Монтаж вентиляции в ванной

Есть несколько способов установки:

  • вызов специалистов-монтажников;
  • установка системы климат-контроля абсолютно во всем доме или квартире;
  • установка вентиляции самостоятельно.

Как раз на последнем способе мы и остановимся подробнее.

Установка принудительной вентиляционной системы

Сделать в доме естественную вентиляцию очень просто, а с принудительной придется немного повозиться. Но, соблюдая нехитрые правила, вы установите систему не хуже любого специалиста. Для начала нужно проверить вентиляционную шахту. Для этого поднесите к шахте зажженную спичку. Если пламя горит ровно или немного тянется в шахту, то шахту придется прочищать, если же огонь почти засасывает, значит с воздуховодом все в порядке и можно приступать к монтажу.

Если вы не можете установить вентилятор прямо в воздуховод, ничего страшного, просто вам нужно купить несколько метров воздуховода, который вы потом можете спрятать в потолке или задекорировать его. Различают несколько видов шлангов:

  • гибкие. Они, как правило, изготовлены из пластика и считаются самыми дешевыми;
  • полужесткие. Стоимость таких шлангов относится к средней ценовой категории. Такие шланги используют, если необходимо продлить воздуховод не более, чем на 10 метров;
  • жесткие. Эти шланги являются самыми дорогими, но и самыми качественными.

Если вам пришлось удлинить воздуховод, то вам понадобится вентиляционный короб.

Удобнее всего установить вентиляцию в непосредственной связи с выключателем. Для этого просто проведите кабель от вентилятора к выключателю,  и вентиляция будет работать тогда, когда в ванной или в туалете горит свет.

Упростить установку поможет монтаж канального вентилятора. Этот вентилятор устанавливается непосредственно в канал воздуховода и включается только тогда, когда это действительно необходимо.

Для установки вентиляционной системы вам понадобятся:

  • вентилятор и комплектующие к нему;
  • вентиляционная решетка;
  • клей-герметик;
  • отвертка;
  • дюбель-гвозди;
  • дополнительный воздуховод на случай если вентилятор не достает до встроенного.

Устанавливая вентилятор, соблюдайте следующие правила:

  • вентилятор должен располагаться максимально под потолком;
  • размещайте вентиляционную систему на стороне, противоположной к источнику воздуха;
  • монтаж вентилятора лучше осуществлять во влажной зоне ванной комнаты;
  • перед монтажом вентилятора сделайте разметку расположения проводов.

Так вы сможете скрыть провода за плиткой или кабель-каналом.

Как сделать вентиляцию в ванной комнате своими руками вы можете наглядно увидеть на видео:

Важно!! Если вы не знаете как установить вентиляционную систему или у вас не получается, вызовите мастера на дом.

Если у вас дом деревянный – вентиляция осуществляется гораздо лучше. С помощью сквозняка, создаваемого открытым окном или дверью и маленькими щелочками между бревнами, все запахи будут выводиться в разы быстрее. Но несмотря на это преимущество, вентиляционную систему установить нужно.

Принудительная вентиляция подходит как для не совмещенной, так и для общей системы вентиляции ванной и туалета.

Иногда как вспомогательный элемент для вентиляции используют дверь с вентиляционной решеткой. Если вы не хотите портить дизайн двери, вы можете просто оставить больший зазор между дверью и полом. Так и вентиляция будет осуществляться, и дверь останется целой.

После того как вы установили вентиляционную систему, нужно будет прикрыть трубу, чтобы ее не было видно. Для этого вы можете использовать гипсокартонный короб, который ставится непосредственно на вентилятор. При этом отверстия должны оставаться.

Важно! Ни в коем случае не закрывайте полностью вентиляционное отверстие, так как воздух не сможет проходить полным потоком в вентиляционную шахту. Также это противоречит нормам эксплуатации жилых помещений.

Обратный клапан для вентиляции

Иногда вентиляционная система не справляется со своей функцией, и воздух, который должен вытягиваться, поступает обратно в помещение или остается там. Чтобы устранить эту проблему достаточно установить обратный клапан. Их конструкция очень проста, но предназначение поистине важное. С помощью обратного клапана весь вытяжной воздух отправляется в вентиляционную трубу. Различают:

  • устанавливаемые горизонтально;
  • устанавливаемые вертикально.

При выборе обратного клапана нужно учитывать, какая у вас вентиляционная система. Так, если воздуховод расположен вертикально, то, соответственно, и направление воздуха должно быть вертикальным, значит, устанавливаем горизонтальный обратный клапан. Если же вентиляционная система расположена горизонтально, то ваш выбор – это клапан вертикальный. Лопасти клапана должны обеспечивать правильное движение воздуха, поэтому направление вентиляционной системы обратно пропорционально виду клапана.

Важно! Чем выше пропускная способность клапана, тем больше его мощность.

Причины плохой работы вентиляционной системы

Если после установки вентиляционной системы возникли проблемы в ее работе, то, возможно, при установке были допущены ошибки. Плохая работа системы может объясняться:

  • неправильной планировкой вентиляционной системы всего помещения или здания (если это многоквартирный дом). Тут, к сожалению, исправить не получится;
  • ошибками, допущенными в расчетах при установке. Возможно, при замерах были допущены неточности, что впоследствии стало причиной неправильного расположения вентилятора;
  • бракованным вентилятором и других деталей, используемых при установке. Если при замене вентилятора и других комплектующих ситуация улучшилась, значит, всему виной брак, если нет, то лучше вызвать мастера;
  • поврежденной вентиляционной системой других квартир.

Важно! При покупке комплектующих обязательно проверяйте целостность всех предметов! Задавайте консультанту абсолютно все вопросы по устройству вентилятора и системы в целом. При установке будьте максимально внимательны.

Чтобы вы могли на живом примере увидеть, как устанавливается вентиляционная система в ванной и туалете, ведь принцип установки один и тот же, предлагаем просмотреть видео:

10 интересных фактов. Выявление и решение проблем.


Ванная комната – это место, где то и дело льется вода, наполняется ванна, парит горячий душ, сушится влажное белье. Поэтому вентиляция здесь должна работать не только не хуже, но даже лучше, чем в любом другом помещении. В противном случае «страдать» будет весь дом.

Перед вами 10 фактов о вентиляции в ванной:

Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.


Ванная комната наиболее сырая и влажная, поэтому необходимо, чтобы вентиляция здесь работала исправно. Иначе не избежать:

— затхлости воздуха, неприятных запахов, выпадения конденсата и, как следствие, возникновения грибка, плесени (небезопасной для здоровья человека),
— появления ржавчины на металлических поверхностях,
— разрушения отделочных материалов (в том числе потемнения и растрескивания межплиточной затирки, а затем и откалывания самой плитки),
— «разбухания» мебельных покрытий (даже из влагостойких материалов).

Заметив плесень, не спешите покупать осушители или специальные антигрибковые покрытия. Для начала проверьте вентиляцию!

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!



Это общеизвестно и неоспоримо. Полное перекрытие вытяжных каналов оправдано только в том случае, если в доме или квартире установлена принудительная приточно-вытяжная вентиляция.

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.


Если после водных процедур зеркала в ванной комнате «запотевают», а на стенах долгое время остаются капельки влаги — это первый признак, свидетельствующий о наличии проблем с вытяжкой или притоком.

Открываете двери, и конденсат быстро исчезает? Значит, вентканал работает исправно. Расширьте проем между дверным полотном и полом, закажите специальные двери с вентиляционными отверстиями, или просто почаще оставляйте вход в ванную открытым, чтобы обеспечить приток воздуха.

Влажность сохраняется даже с распахнутыми настежь дверями? Необходимо проверить естественную вентиляцию.

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой. При этом летом проверка естественной вентиляции — бессмысленна.


Существует распространенный способ проверки вентиляции. Открываем дверь в ванную комнату и подносим к вентиляционной решетке салфетку. Если притягивается – вентиляция работает. Если нет – открываем все окна и двери, и пробуем снова. Салфетка притянулась? Значит проблема с недостаточным притоком (наверняка, у вас установлены герметичные пластиковые окна).

Салфетка падает даже с открытыми окнами? Проблемы с вытяжкой. Возможно, шахта засорена, стоит обратиться в управляющую компанию.

Однако этот эксперимент стоит проводить только в прохладную погоду. Дело в том, что в жару весь воздух (и в доме, и на улице) — тяжелый, поэтому естественная вентиляция не работает. Подробнее об этом эффекте мы говорили в статье.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.


Еще одной причиной того, что воздух не вытягивается из квартиры, могут быть вентиляторы или вытяжные устройства, установленные у соседей снизу. Быстрый поток в вентиляционной шахте, создаваемый принудительными устройствами, препятствует естественной вентиляции из других квартир.

К тому же на верхних этажах из-за разности давлений вентиляция и без каких-либо помех работает хуже, чем на нижних.

В этом случае наладить вытяжку способен вытяжной вентилятор. Но при одном условии, о котором ниже.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.


Для интенсивного воздухообмена требуется сбалансированное количество и приточного воздуха и вытяжного. Поэтому и опыт с салфеткой мы проводим именно с открытыми дверями и окнами!

Причиной недостаточного притока часто становятся пластиковые стеклопакеты, герметичные входные двери, утепленные стены. Они препятствуют поступлению свежего воздуха. И отработанный влажный воздух из ванной не вытягивается, даже при исправной вытяжке или при установке вытяжного вентилятора.

Чтобы наладить работу естественной вентиляции или помочь принудительной, необходимо в жилых комнатах установить приточные устройства.

Факт 7.

Теплый пол без вентиляции не избавит от грибка в ванной.
Иногда для того чтобы избавиться от повышенной влажности и плесени в ванной владельцы устанавливают теплый пол и меняют полотенцесушители.

Это может ускорить процесс подсушивания влаги и обновление воздушных масс в холодное время года. Однако не поможет полностью избавиться от грибка при проблемах с вентиляцией.

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.


Влагозащищенность обычно обозначается буквами IP и цифрами (должно быть 24, 25).  Уровень шума желателен не более 48 ДБ. Подробнее в разделе вытяжные вентиляторы.

Производительность рассчитывается по следующей формуле: объем помещения (длина, широта и высота), умноженный на кратность воздухообмена (для ванной примерно от 4-х до 8-ми). Например, для ванной площадью 2х2,5 м и высотой потолков 2,7 м, объем помещения равен 13,5 куб.м. Умножаем на 4 и на 8. Узнаем минимальную и максимальную мощность вытяжного вентилятора (54-108 куб. м./ч).

При этом согласно СНИП воздухообмен в ванной или туалете должен быть не меньше 25 м3/ч, в совмещенном санузле – до 50м3/ч.

Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.


Устанавливать вентилятор (или диффузоры общеобменной вентиляции) лучше до проведения отделочных работ, чтобы скрыть проводку. Располагать – как можно выше, под потолком (или на потолке), в идеале – на противоположной стене от входа, чтобы приточный воздух успел пройти по всему помещению, прежде чем попасть в вытяжку.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.


Обратный клапан устанавливается в вентиляционный канал, предотвращает появление обратной тяги (движения воздуха с улицы в помещение), попадание запахов, загрязнений, холода. Но его установка оправдана только при наличии исправной вытяжки и налаженного притока. Иначе обратный клапан просто перекроет канал (сечение станет еще меньше, воздух не сможет вытягиваться)!

Итак, для того чтобы наладить вентиляцию в ванной необходимо:


— организовать приток,
— наладить вытяжку,
— и обеспечить свободное передвижение воздуха между помещениями.

Все это можно сделать либо своими силами (с помощью соответствующего вентиляционного оборудования), либо заказав работы у специалистов.

Остались вопросы? Звоните. Наша компания выполняет проектирование вентиляции, поставку устройств и комплектующих, монтаж. Работаем в Екатеринбурге и в Челябинске. Предоставляем гарантию и на работы, и на оборудование.

Группа компаний Терконт
копирование без ссылки на http://terkont.ru запрещено

Еще статьи по теме:


Вентиляция в квартире: почему не работает и что делать?
Почему в квартире душно? Почему плачут окна? И еще 5 вопросов о вентиляции
Влажность воздуха в квартире или в доме: от чего зависит? Как меняется? Какой должна быть?
Вентиляция в частном доме: виды, способы, оборудование

Вентиляция в ванной комнате и туалете

Вентиляция в ванной комнате и туалете является непременным условием, так как именно в этих помещениях повышена общая влажность воздуха и обычно присутствуют неприятные запахи. Если вентиляционная система не установлена или работает недостаточно эффективно, то в комнатах санузла не только будет сохраняться стойкий запах, но и быстро создастся благоприятный микроклимат для развития плесени и грибка, с которыми бороться очень сложно.

Вентиляция в ванной комнате и туалете

Всем известно, что пар и нагретый воздух поднимаются вверх, и если они не будут находить выхода, то большая часть испарений сядет на поверхности потолка и верхней части стен, где чаще всего и можно увидеть черные пятна колоний микрофлоры. Нельзя забывать о том, что любой грибок размножается спорами, которые выбрасываются в воздух. Вместе с воздухом потом они вдыхаются домочадцами, и это может привести к появлению аллергических реакций, болезням дыхательной системы, астме и другим серьезным недугам.

Поэтому рекомендовано, не дожидаясь образования первых проявлений сырости и упомянутых ее последствий, установить вентиляционную систему, а затем поддерживать ее в чистоте.

Эффективная вентиляция в ванной поможет не допустить подобной картины

В основном, вопрос о проведении эффективной вентиляционной системы встает перед владельцами частных домов, так как в многоэтажках это заранее закладывается в проект здания, и вентканалы разведены в помещения санузла и кухни. Впрочем, и для хозяев квартир информация может быть полезной – не всегда «штатная» система вентиляции в полной мере справляется со своими обязанностями, и в ее работу требуется внести определенные коррективы.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

 Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

  • Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.
Упрощенная схема принципа действия естественной вентиляции квартиры или дома
  • Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Кроме этого, принудительные вентиляционные системы подразделяют, в зависимости от их основных функций, на следующие типы:

  • Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.
Вентиляция с естественным притоком и принудительной вытяжкой

Например, на данной иллюстрации представлен вариант естественной вентиляции, осуществляющийся посредством поступления воздуха с улицы, с дальнейшим его принудительным отводом через кухню и помещения санитарного назначения.

  • Приточная вентиляция – в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
  • Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Так как самой эффективной для жилого дома является именно вытяжная система вентиляции, с естественным притоком воздуха через «чистые» жилые помещения и принудительным его отводимо через кухню и санузел, стоит несколько слов сказать о вытяжных вентиляторах. Они подразделяются на типы в соответствии с местами их установки — это осевые, канальные, крышные и радиальные.

  • Осевые настенные (накладные) вентиляторы.

Осевой вентилятор состоит из корпуса, имеющего вид цилиндра, внутри которого расположено колесо с консольными лопастями, установленное на оси электродвигателя. При вращении лопасти захватывают воздух и активизируют его отведение из помещения.

Обычный осевой вентилятор настенного (накладного) типа

Этот тип прибора закрепляется в окне вентиляционного канала на стене (или потолке) ванной или туалета. Он очень просто монтируется за счет продуманной конструкции, и достаточно эстетично выглядит, поэтому его можно назвать самым популярным для установки как в частном доме, так и в квартирных условиях.

  • Канальные вентиляторы.

Канальные осевые вентиляторы используют в бытовой практике не так давно и не столь широко, как накладные осевые, так как их самостоятельный монтаж достаточно сложен. Однако, иногда без них нельзя обойтись, например, в тех случаях, когда площадь вентилируемого помещения составляет более 15 м².

Осевой вентилятор канального типа

Канальные вентиляторы устанавливают и в тех случаях, когда хотят снизить уровень шума от работы прибора в помещении санузла или других помещениях частного дома.

Этот тип вентилятора может быть установлен на различных участках вентиляционного канала. Его располагают в специальном коробчатом корпусе, или же он может сам являться соединительным элементом для двух частей трубы вентиляции. Очень важно, чтобы к прибору был обеспечен свободный доступ, так как его периодически необходимо чистить и смазывать.

Варианты установки канального вентилятора в системе

Воздуховоды, в которые устанавливаются канальные вентиляторы, бывают трех типов — это гибкие, полужесткие и жесткие.

Гибкие каналы монтируются достаточно легко, поэтому их выбирают чаще всего. Однако, они менее надежны, и их срок службы гораздо меньше, чем у жестких или полужестких воздуховодов. Рачительный хозяин, безусловно, сделает выбор в пользу надежности.

  • Радиальные вентиляторы.

Радиальный вентилятор состоит из двигателя, расположенного на оси вращения колеса с лопастями, которое помещено в закрытый металлический короб, имеющий характерную спиралевидную форму.

Высокими эксплуатационными характеристиками обладают радиальные вентиляторы

Во время работы лопасти вентилятора начинают вращаться, захватывая воздух из помещения, который от вентилятора попадает через выходное отверстие кожуха в воздуховод.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Для установки в жилых домах рекомендуется выбирать радиальные вентиляторы с лопастями-лопатками загнутыми назад. Хотя у них и несколько ниже показатели создаваемого напора, такие приборы отличаются лучшей «линейностью» в регулировках, большим рабочим диапазоном и, что самое главное, не настолько шумны по сравнению с вентиляторами с лопатками, загнутыми вперед.

Более тихими и легко управляемыми будут радиальные вентиляторы с лопатками, загнутыми против направления вращения

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

  • Крышные вентиляторы.

Как можно понять уже из названия этих приборов, они устанавливаются на крышах многоквартирных и частных жилых домов.

В конструкцию крышного вентилятора входят такие элементы, как двигатель, колесо с лопастями на оси вращения, виброизолирующие (демпферные) прокладки, устройство для авторегулирования.

В частном домостроении часто используются крышные вентиляторы

Крышный вентилятор может иметь осевую, многолопастную или радиальную конструкцию. Последняя наиболее востребована, так как наименее прихотлива и обеспечивает высокую производительность при минимальных затратах на электроэнергию.

Одного крышного радиального вентилятора часто бывает достаточно, чтобы обеспечить вытяжку со всех помещений

Вентиляционные принудительные системы могут работать как в автоматическом, так и в ручном режиме, иметь один уровень прокачки или несколько скоростей.

  • Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
  • Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
  • Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Самое время перейти к вопросу выбора необходимого вентилятора для ванной и туалета. Но сразу же встанет главный вопрос о его важнейшей характеристике – производительности, то есть возможности прокачать определенный объем воздуха в единицу времени.

В этом аспекте разобраться будет сложно, если для начала не ознакомиться с основными нормативами по организации вентиляции в жилом доме или квартире.

Опираться в этом вопросе необходимо на основной руководящие документы — соответствующих разделах и приложениях СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») и СНиП 2.08.01-89* («Жилые здания»).

Согласно требованиям этого документа, принудительная искусственная вентиляционная система должна быть установлена в тех помещениях, где она необходима по санитарным нормам, но естественная вентиляция, то есть окно или форточка, в них отсутствует или обычного проветривания недостаточно.

Чтобы не отсылать читателя к таблицам СНиП, ниже приведена обобщенная информация, которая потребуется для расчета вентиляции.

Тип помещенияНормы вентиляцииПримечания
Приток воздуха извнеВытяжка воздуха наружу
Помещения жилой зоныКратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека. Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
3 м³ на каждый 1 м² площади жилых помещенийРасчет ведется от площади жилых помещений дома
КухняПриток из помещений жилой зоны
·         с электроплитойНе менее 60 м³/час
·         с 2-х конфорочной газовой плитойНе менее 60 м³/час
·         с 3-х конфорочной газовой плитойНе менее 75 м³/час
·         с 4-х конфорочной газовой плитойНе менее 90 м³/час
ВаннаяПриток из помещений жилой зоныНе менее 25 м³/час
Уборная отдельнаяПриток из помещений жилой зоныНе менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальныеПриток из помещений жилой зоныНе менее 50 м³/час

Есть в СНиП, безусловно, нормы и для более специфических посещений: сушилок, гладильных, выделенных прачечных и других. Но в контексте настоящей статьи они нас не особо интересуют – будем говорить о среднестатистических квартирах или домах. Можно вполне ограничиться приведенными выше значениями.

Но для чего нам необходимо знать показатели приточной естественной вентиляции в помещениях жилой зоны? А дело в том, что квартиру или дом следует рассматривать как единый сбалансированный «организм». Чтобы вентиляция была эффективной, и помещения ванной, туалета и кухни постоянно проветривались поступающим из жилой зоны воздухом, вытяжные устройства, установленные в них, должны суметь справиться с этой задачей. Проще говоря, объем вытягиваемого воздуха никак не может быть меньше, чем поступающего. Есть такое понятие, как уравнение воздушного баланса, и при подборе вентиляционных установок необходимо стремиться к его максимальному соблюдению.

∑Qприт. = ∑Qвыт.

∑Qприт.– необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт.– требуемая производительность вытяжной вентиляции.

Несоблюдение этого равенства в ту или иную сторону может вызвать нежелательные последствия – застой воздуха, проникновения запахов из кухни, а еще хуже — из уборной, в жилые комнаты, накопление сырости по углам или на оконных откосах, неприятные сквозняки и другие негативные явления.

Постоянно запотевающие окна – признак плохой вентиляции помещений.

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. Отчего запотевают окна, и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Чтобы определиться с правой частью нашего уравнения, придется провести расчеты для необходимого притока воздуха.

Самым правильным подходом станет расчет по трем параметрам – по санитарным нормам на каждого проживающего, по кратности воздухообмена по объему всего дома или квартиры, и по нормативам на каждый метр площади жилых помещений. Затем останется сравнить полученные результаты и выбрать максимальный показатель – он и станет требуемым значение притока воздуха для качественной вентиляции.

Ну а затем, исходя из полученного значения, можно будет перейти к распределению объемов принудительной вытяжной вентиляции, чтобы добиться нужного равенства.

Например, расчет для дома общей площадью 120 квадратных метров.

Есть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры подсчета площади – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения домаПриток воздуха извнеВытяжка на улицу
Другие данные и ход расчетовПо санитарным нормам на проживающих людейПо кратности воздухообмена от общего объёма помещенийПо нормам на 1 м² полезной площадиУстановленный минимумНеобходимо в реальный условиях
Количество проживающих5 чел.
Гостиная21 м²21 м²
Спальная 116 м²16 м²
Спальная 214 м²14 м²
Детская17 м²17 м²
Столовая15 м²15 м²
Кухня (газовая плита 4 конфорки)12 м²90 м³ /час150 м³ /час
Прихожая5 м²
Холл9 м²
Коридор3 м²
Ванная6 м²25 м³/час50 м³ /час
Санузел2 м²25 м³/час50 м³ /час
Площадь в сумме120 м²83 м²
Высота потолков3,1 м
Объем в сумме120 × 3,1 = 372 м³
Установленная норма30 м³/час0,35 раз/час3 м³/1 м²
Расчет5 × 30 = 150372 × 0,35 = 130,283 × 3 = 24990 + 25 + 25 = 140150 + 50 + 50 = 250
Потребность по нормам150 м³/час130,2 м³/час
249 м³/час140 м³/час250 м³/час

Итак, из трех рассчитанных значений принимаем максимальное – 249 м³/час, так как оно в полной мере отвечает всем условиям. Округляем его до 250 м³/час, и приводим к этому значению суммарную производительность вытяжной вентиляции на кухне, в ванной и в санузле.

Кухне следует отдать побольше – у нее более значительная площадь и нормы вентиляции в этом помещении жестче. В нашем случае ей можно отвести 150 м³/час. Это может быть суммарно вентиляция + кухонная вытяжка, но только в том случае, если вытяжка работает с выводом воздуха наружу, а не по принципу рециркуляции.

Оставшиеся 100 м³/час можно равномерно распределить между ванной и туалетом (если планируется установка индивидуальных для каждого помещения осевых вентиляторов). Или же, в том случае, когда эти помещения объединены одной вытяжной системой, можно установить общий канальный или радиальный вентилятор соответствующей производительности. Очевидно, что таких объемов вытяжной вентиляции вполне достаточно в сравнении с минимальными нормами, даже с неплохим запасом.

Итак, все условия в полной мере выполнены, и требуемая производительность вентиляционной установки тоже уже определена.

Другие критерии выбора вентилятора для ванной и туалета

Очень важно знать, на что еще нужно обратить внимание при выборе вытяжного вентилятора для комнат санузла, помимо его производительности. К таким критериям относятся следующие технические и эксплуатационные параметры:

  • Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Механический шум возникает от вибрации колеса с лопастями, электродвигателя и кожуха, в который установлена вся конструкция.

Аэродинамический шум появляется как следствие вихреобразования внутри кожуха у лопастного колеса, на входе и выходе воздуха, при его движении по воздуховодам, а также во время случающихся пульсаций.

Повышенная вибрация и шумность вентиляционной установки способны отрицательно влиять на самочувствие жильцов квартиры или дома.

Поэтому для вентиляторов, устанавливаемых в жилых помещениях, существуют определенные ограничения создаваемого шумового давления, а сам этот параметр обязательно указывается в паспорте изделия (часто – даже в определенном диапазоне удаления от прибора).

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Если приобретается вентилятор с возможностью регулировки частоты вращения двигателя и, соответственно, производительности, то следует отдать предпочтение прибору, который справится с необходимой задачей вытяжки требуемого объема воздуха не на своем максимуме, а примерно на 0,5 ÷ 0,7 от своих заложенных возможностей. Так и техника прослужит дольше, и уровень шума значительно снизится – высокие обороты чаще всего и являются основной причиной шумов.

Канальный вентилятор с системой глушения шумов и вибраций

Следует заметить, что на многие вентиляторы производители устанавливает специальные шумоглушители той или иной конструкции – обязательно учтите это при выборе.

Еще одним важным моментом снижения уровня шумов является монтаж вентилятора с предусмотренными прямолинейными участками для стабилизации потока воздуха, снижающими турбулентные явления. Для канального или радиального вентилятора подобные участки желательно оставлять с обеих сторон (для осевого, понятно, это соблюсти в полной мере невозможно). Длина каждого такого участка должна составлять не менее 1,5 внешнего диаметра рабочего колеса (турбины).

  • Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Осевые обычные вентиляторы могут работать от ручного включения, или же их встраивают в общую систему освещения помещения, то есть при включении света, включается и вытяжной вентилятор.

Современные вентиляторы могут иметь систему регулировки частоты вращения

Последний вариант более удобен и экономичен, но здесь требуется некоторая осмотрительность, чтобы при выключенном приборе не страдала вся вентиляционная система дома в целом. Отток воздуха из жилой зоны в минимально необходимом объеме должен обеспечиваться постоянно.

Существуют и полностью автоматизированные системы управления вентиляцией

Автоматическая конструкция прибора предполагает наличие электронного блока с таймером, на котором устанавливаются время включения, режимы работы и срок выключения вентилятора.

  • Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

Выбирая вентилятор, стоит проверить наличие сертификата качества на изделие. Необходимо приобретать подобные приборы обязательно в специализированных магазинах, желательно – модели известных производителей, марка которых сама по себе дает определенную гарантию на продукцию. Не стесняйтесь потребовать проставления в паспорте изделия необходимых отметок о продаже – для обеспечения дальнейшего гарантийного и сервисного обслуживания.

ТОП-9 лучших вентиляторов в ванную комнату

Самостоятельная установка вентиляции

Установить вентилятор в ванной или туалете квартиры совсем просто, так как вентиляционная система в многоэтажных домах уже устроена, а прибор только усилит вытяжку отработанного воздуха вместе с неприятными запахами и влажностью.

Обычный настенный осевой вентилятор не составляет труда поставить самостоятельно

Сложнее произвести монтаж вентиляционной системы в частном доме. Но сделать это самостоятельно также вполне возможно. Конечно, лучше всего производить установку всех элементов системы еще на стадии строительства, но нередко приходится проводить эти монтажные работы и в уже готовом строении.

Элементы вентиляционной системы

Если вид вентиляционной системы определен, то нужно подготовить все необходимые для нее элементы по заранее снятым размерам.

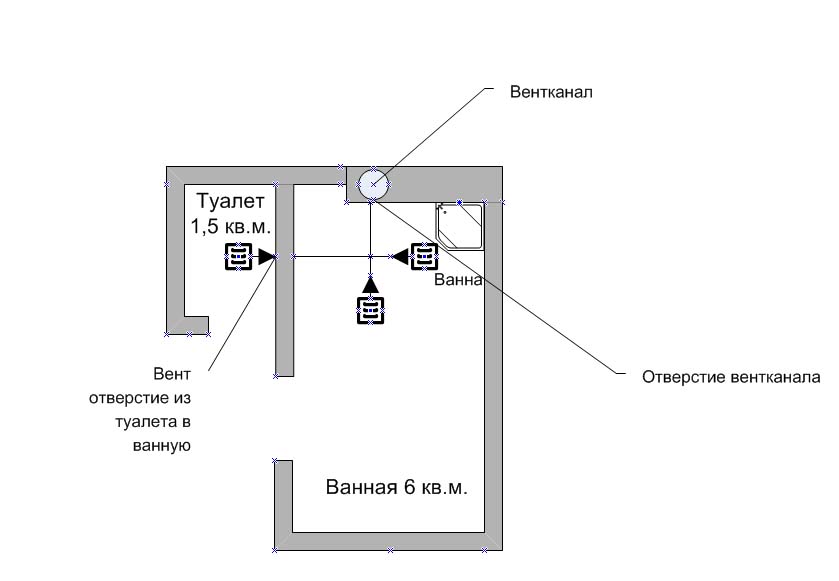

Перед монтажом необходимо составить схему разводки воздуховодов и приобрести все необходимые элементы системы
  • Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
  • Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.
Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»
  • Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
  • Соединительные муфты используются для сопряжений отдельных участков воздуховода.
  • Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
  • Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
  • Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.
Монтаж вентиляционной системы

Монтаж вентиляционной системы проводится по-разному, в зависимости от выбранной конструкции, и от того, обновляется она или же устанавливается заново. Поэтому прежде чем приступать к монтажу, следует составить подробную схему, по которой проще будет работать.

  • Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
  • Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
  • Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
  • Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
  • Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления —  все тепло сквозняком будет быстро уходить через вентиляцию.
Гидроизоляция прохода вентиляционной трубы через кровлю
  • Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.
Вывод вентиляционного канала под софит крыши
  • Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.
Вариант размещения вентиляционных окон на подвесной конструкции потолка, с подключением к общему воздуховоду
  • В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.
Вытяжной вентилятор размещен на улице в специальном кожухе
  • После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
  • Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

Вентилятор подключается к электропитанию через соединительные клеммы, которые должны быть спрятаны под специальной крышкой или кожухом, чтобы исключалось активное воздействие на них повышенной влажности.

Коммутация проводов на клемме-колодке

В зависимости от конструкции, клеммная колодка бывает расположена по-разному, но к вентилятору всегда прилагается схема подключения, которая поможет сориентироваться в этом вопросе.

Если принято решение произвести соединить вентилятор с выключателем света, то следует осуществлять эту коммутацию примерно так, как показано на этой схеме:

Простейшая схема общей цепи вентилятора и освещения

Подключение подобным способом осуществляется в специально установленной для этого распределительной коробке, где с помощью клеммы соединяются соответственно «нулевые» и «фазные» провода вентилятора и освещения. На выключателе прерывается «фаза», а от него уже идет соединение к обоим приборам.

Кстати, если хорошенько вдуматься, то такая схема весьма нерациональна. Моделируем ситуацию – человек принял ванну или душ, вытерся, оделся, вышел из ванной и погасил за собой свет. За это время избыток влаги вряд ли сможет быть полностью вытянут вентилятором, и в помещении остается «пар столбом».  Схожая ситуация и с пользованием уборной. Разумнее будет при таком подключении предусмотреть временную задержку, хотя бы на 5 ÷ 10 минут, установив в цепи вентилятора несложное реле времени.

Кстати, при желании можно в продаже отыскать электронные таймерные устройства управления светом и вентиляцией, разработанные именно для этих целей.

Специальный комплект для согласованной работы вентиляции и освещения в ванной и туалете
  • При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.
Последовательность установки канального вентилятора
  • Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.
Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

После завершения монтажа вентиляционной системы, необходимо провести ее проверку. Для того чтобы провести такой контроль, не потребуется никаких инструментов — достаточно поднести к решетке включенного вентилятора листок бумаги или зажженную свечу. Если бумажный лист притянет к решетке, а пламя свечи наклонится к ней, то можно сказать, что вентилятор работает достаточно эффективно.

Простейшая проверка эффективности вентиляции

Если необходимо увеличить тягу, то можно стимулировать небольшой искусственный сквозняк. Для этого в нижней части двери ванной комнаты вырезается узкое щелевидное окно или высверливается ряд отверстий. Эти вырезы затем закрываются с обеих сторон специально предназначенной вентиляционной решеткой. Она, в зависимости от конструкции и типа проделанных отверстий, вставляется в сквозной проем, может быть приклеена к двери или прикручена саморезами.

Зарешеченное «окно» в нижней части двери ванной или туалета
Характерные причины некачественной работы вентиляционной системы

Остается несколько слов сказать и о возможных случаях малоэффективной работы смонтированной вентиляции.

Существует несколько причин, которые могут существенно снизить тягу в системе, и на них следует обратить внимание в первую очередь, прежде, чем бросаться закупать все необходимые элементы для проведения ремонтно-восстановительных мероприятий:

  • Некачественный первоначальный монтаж вентиляционной системы или неверный ее расчет.
  • Возникшие за время эксплуатации загрязнения или засорения канала – это нередко случается в том ситуации, если со стороны улицы отсутствует или повреждена защитная решетка. Характерная причина – в такой неприкрытой трубе могут свить гнездо птицы или скопиться палая листва.
  • Повреждение вентиляционной системы в результате неосторожного проведения каких-либо строительных работ.

Если после проверки всех указанных возможных причин оптимальный воздухообмен не нормализовался, только тогда можно задуматься о замене самого вентилятора или даже реконструкции всей системы.

Vents ВНВ-1 80 КВ

Вентилятор центробежного типа устанавливается в зданиях с однотрубной вентиляционной системой. Возможен монтаж в ванной, кухне, санузле, кладовке и других бытовых комнатах до 21 метра квадратного. Конструкция представляет собой пластиковый корпус для скрытой установки в стену. Оснащен пластиковым гравитационным обратным клапаном. Для крепления используются фиксаторы. Модель вентилятора Vents ВНВ-1 80 КВ имеет стандартную комплектацию. Другие модификации вентилятора оборудованы дополнительными опциями.

Vents ВНВ-1 80 КВ

Плюсы

  • возможен выбор модификации с дополнительной опцией;
  • есть возможность выбора цвета декоративной панели;
  • крышка вентилятора регулируемая.

Минусы

  • без подсветки.
Cata E-120 GTH

Модель E-120 GTH итальянского производителя Cata оснащена стильной стеклянной лицевой панелью и дисплеем, отображающим комнатную температуру и влажность. Вентилятор оборудован настраиваемым таймером. Установка производиться только на стену, крепится к воздуховоду размером 120 мм. Благодаря высокой производительности — 210 м3 за час, устройство можно устанавливать в просторных помещениях.

Cata E-120 GTH

Плюсы

  • наличие LED-дисплея;
  • есть датчик для измерения температуры и влажности;
  • мощная производительность;
  • модель с таймером.

Минусы

  • монтаж только настенный.

Вентилятор накладной Cata E-120 GTH

Electrolux EAFR

Вытяжной вентилятор модели EAFR производителя Electrolux имеет целую серию моделей с установочными размерами 150, 120 и 100 мм. Вентиляторы выпускаются стандартной комплектации, а также со встроенными дополнительными опциями. Весь модельный ряд имеет обратный клапан и двигатель с подшипниками качения. Установку вентилятора можно производить в комнатах до 20 метров квадратных. Уровень шума при работе средний, не более 33 дБ.

Electrolux EAFR

Плюсы

  • разные цветовые решения декоративной панели;
  • наличие обратного клапана;
  • есть подшипник качения.

Минусы

  • шум при функционировании вентилятора не такой тихий.

Вытяжной вентилятор Electrolux EAFR

Soler & Palau Silent-100 CZ Design

Устройство с осевым принципом работы изготавливается с декоративными лицевыми панелями нескольких цветовых решений. На панелях есть цветная полоса, цвет которой тоже возможно поменять. Устройство оснащено обратным клапаном. Шум от вентилятора не сильный до 27 дБ. Диаметр для установки 100 мм. У модели нет таймера и гигрометра.

Soler & Palau Silent-100 CZ Design

Плюсы

  • есть обратный клапан;
  • различные цветовые решения с заменяемой цветной полосой на панели;
  • практически бесшумная работа.

Вытяжной вентилятор Soler & Palau Silent-100 CZ Design

Blauberg Turbo 315

Компактная модель вентилятора Blauberg Turbo 315 с 2-мя режимами работы за 1 час функционирования имеет производительность 1750 кубометров. Устройство можно использовать для вытяжных и приточных вентилируемых систем, из-за этого в нем нет обратного клапана. В вентиляторе есть защита от перегрева, поэтому возможно длительное использование. К нему можно подключить удаленные регуляторы, приобретенные дополнительно.

Blauberg Turbo 315

Плюсы

  • компактность;
  • мощная производительность;
  • два режима работы;
  • не перегревается.

Минусы

  • высокая стоимость.

Вентилятор канальный Blauberg Turbo 315

Vents Квайтлайн 100

Малошумная модель канального устройства, подходящая как для вытяжной, так и для приточной вентилируемой системы. Возможно подключение к воздуховоду любого типа. Это устройство имеет размер присоединения 100 мм. Вентилятор стандартной комплектации производится без дополнительных опций. Другие модификации оснащены встроенным таймером, а также можно приобрести DIP-регулятор, благодаря которому можно настроить 4 режима работы. Благодаря выходному патрубку с поточными выпрямителями снижается звук от работы вентилятора до 25 дБ.

Vents Квайтлайн 100

Плюсы

  • низкий шум от работы;
  • система защиты устройства от перегрева;
  • большой поток воздуха;
  • есть модификации с таймером.

Минусы

  • без датчика движения.

Вентилятор канальный Vents Квайтлайн 100

Era Profit 5

Приточно-вытяжной вентилятор, освобождающий комнату от лишней влаги и неприятных запахов и наполняющий ее свежим воздухом. Возможно подключение к любым воздушным каналам с Ø 125 мм. Вентилятор мощностью 190 метров кубических в час не имеет таймера и датчика присутствия, но работает очень тихо. Подходит для помещений до 27 метров квадратных.

Era Profit 5

Плюсы

  • хорошая производительность;
  • есть возможность подключить к любому воздуховоду;
  • удаляет и подает чистый воздух.

Вентилятор канальный Era Profit 5

Cata E-100 GLT

Модель осевого вентилятора, имеющая стеклянную белую лицевую панель, выполненную из матового стекла. В роли подсветки выступают две светодиодные полоски на панели. Модель оснащена таймером и обратным клапаном. Мощность составляет 115 метров кубических в час. Установочный диаметр — 100 мм. Мотор вентилятора расположен посередине двух резиновых накладок, поглощающих любой шум и вибрации от его работы.

Cata E-100 GLT

Плюсы

  • бесшумная работа;
  • наличие обратного клапана;
  • есть таймер.

Минусы

  • не оснащен гигрометром.

Вытяжной вентилятор Cata E-100 GLT

Blauberg Lux 125

Вентилятор с декоративной нержавеющей металлической панелью. Модельный ряд произведен в шести вариантах дизайна. Роль подсветки выполняет встроенная в корпус светодиодная лампа мощностью 2 Вт. Установочный диаметр вентилятора 125 мм, есть модели 100 и 150 мм. Устройство оснащено двигателем с подшипниками качения и осевого типа крыльчаткой. Шум от функционирования вентилятора средний. Устройство может работать непрерывно длительный период. Гарантийный срок 5 лет.

Blauberg Lux 125

Плюсы

  • оригинальность дизайна;
  • гарантийный период 5 лет.

Минусы

  • без таймера;
  • не оборудован датчиком влажности.

Вытяжной вентилятор Blauberg Lux 125

Голосование: какой вентилятор в ванную комнату самый лучший?

Что бы вы выбрали из вентиляторов в ванную комнату или посоветовали бы приобрести?

Soler & Palau Silent-100 CZ Design
Vents Квайтлайн 100

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Принудительная вентиляция в туалете и ванной —

Вентиляция в туалете и ванной комнате – важная составляющая подобных помещений.

Она выполняет несколько функций:

  • поддерживает нормальную влажность;
  • устраняет неприятные запахи;
  • удаляет водяной пар.

В помещениях с высокой влажностью, вентиляция необходима. В противном случае на поверхностях возникает грибок, размножаются различные бактерии и прочие вредные микроорганизмы, при вдыхании которых человек рискует здоровьем и жизнью. Также под воздействием влаги портится мебель и изделия из металла.

Поэтому при покупке нового жилья, строительстве или ремонте необходимо уделить особое внимание санузлу и, при необходимости, осуществить монтаж принудительной вентиляции в ванной и туалете, так как в этом помещении человек проводит немалую часть своей жизни.

Существует несколько видов систем вентиляции: естественная и принудительная. Каждая из них имеет свои особенности, а также сильные и слабые стороны. Рассмотрим каждую в отдельности.
Оглавление статьи

Естественная или принудительная вентиляция ванной?

Естественная вентиляция предусматривает отверстие в стене, через который воздух из помещения отводится природным путем. Приток кислорода осуществляется чаще всего через щель под дверью.

Минус такой системы в том, что она не предусматривает установку электрических вентиляторов, которые помогают быстрее избавиться от пара и неприятных запахов.

Лучше всего система с отверстием в стене подходит для помещений, которыми пользуются не очень часто. Для семьи с большим количеством людей, часто принимающих душ и посещающих туалет, такая система не подойдет.

В каких случаях используют естественную вентиляцию?

Устанавливают естественную вентиляцию с отверстием в стене в многоквартирных домах, где воздух выводится за счет разниц температур внутри помещения и на улице, а также атмосферного давления. Такая система часто бывает малоэффективной. Чтобы проверить ее работу, можно поднести зажженную спичку или свечку к вентиляционному отверстию. Если пламя затухает или хотя бы колышется, значит, система работает. Если же этого не происходит, устанавливается принудительная приточная вентиляция в ванной и туалете.

Также систему можно проверить, глядя на зеркала и кафель после приема ванны или душа. Если на плитке образовалось большое количество конденсата, а стекло сильно запотело, значит, существующей вентиляции недостаточно.

Небольшое окно или форточку, ведущую на улице также можно считать источником естественной вентиляции. Однако они редкость для традиционных квартир. (у нас тематика сайта не про квартиры) Такие санузлы чаще всего встречаются в частных домах из сип-панелей.

Принудительная вентиляция ванной комнаты

Система принудительной вентиляции – система, состоящая с трубопроводов,(воздуховодов) функция которых – отводить влажный тяжелый воздух из туалета, ванной комнаты и других помещений.

Такая система позволяет создать разветвленную сеть, объединяющую одновременно кухню, ванную и туалет. Из кухни попаданию воздуха в систему способствует вытяжка с принудительной вентиляцией. Из других помещений отвод осуществляется при помощи специальных вытяжных вентиляторов, устанавливаемых для каждой комнаты отдельно. Чаще всего такую систему закладывают при строительстве.

Если же речь идет о квартире, где уже существующая система малоэффективна, ее модернизируют (опять квартира). Как сделать принудительную вентиляцию в ванной комнате? Рассмотрим несколько способов.

Как сделать систему принудительной вентиляции в ванной комнате?

Система принудительной вентиляции в ванной, туалете и каркасном доме в целом может быть установлена как самостоятельно, так и с привлечением специалистов. Первый вариант дешевле, однако, требует знаний и умений, а также серьезных временных затрат. Схема принудительной вентиляции есть на многих сайтах, а также в специализированной литературе. Правда, разобраться в ней может быть непросто.

Специалисты же смогут осуществить расчет принудительной вентиляции, правильно определить аэродинамику, и качественно установить единую систему, в которую будут объединены все помещения, требующие оттока воздуха.

Оборудование для системы принудительной вентиляции


Кроме этого, подбирается оборудование для принудительной вентиляции. На сегодняшний день в продаже есть вентиляторы нескольких видов:

Совмещенные с выключателем

Не самый удачный и экономный вариант, т.к. в данном случае вентилятор начинает работать только тогда, когда в помещении включается свет. И перестает, когда его выключают. Для полной очистки воздуха и избавления от влаги потребуется затратить больше электроэнергии, чем длится само посещение комнаты.

Совмещенные с таймером

Такое устройство работает в течение заданного временного промежутка. Он может быть задан от нескольких минут до получаса.

Независимый вентилятор

В данном случае требуется установка отдельного переключателя. Устройство работает независимо от освещения и других электроприборов и позволяет регулировать режим включения и выключения.

С датчиком гидростата

Вентилятор наиболее актуален для использования в ванной. Устройство включается, когда в помещении влажность превышает заранее заданное значение.

При установке устройства, все провода должны быть хорошо заизолированы. Кроме этого, выбирая вентилятор, необходимо учитывать размер самого вентиляционного отверстия.

Стоимость работ по установке системы вентиляции

Стоимость установки принудительной вентиляции может зависеть от разветвленности системы и используемых материалов. Кроме этого, на цену влияет количество подаваемого в помещение свежего воздуха.

Расчет принудительной вентиляции


Расчет системы производится по нескольким формулам:

L= V*n, где L – требуемое количество воздуха в м3/ч, V- объем помещения, n – расчетная кратность обмена воздуха (определяется при помощи таблицы СНиП). Данная формула применима для жилых помещений.

Или L= N*m, где L тот же параметр, что и в предыдущей формуле, N – количество людей, которые находятся в помещении свыше 2-х часов в сутки, m– количество воздуха, необходимое для одного человека. Такую формулу можно применять, как расчета системы принудительной приточно-вытяжной вентиляции в жилом здании, так и в административном.

Если на одного человека приходится менее 20 м2 площади помещения, в таком случае расчет осуществляется по схеме: L = A*k, где А — площадь помещения, k – расход воздуха, который подается на 1 кв.м. помещения, чаще всего применяется значение, при котором на 1 м2 общей площади требуется 3 м3 свежего воздуха. К примеру, для комнаты размером 15 м2 необходимо минимум 45 м3/ч воздушной смеси.

 Вентиляция с рекуперацией в ванной


Минус традиционной системы вентиляции в том, что вместе с влагой из помещения отводится и тепло. Для комнаты, где человек стремится отдохнуть и расслабиться после напряженного дня – это серьезная проблема. Решить ее можно, включая принудительную вытяжную вентиляцию в ванной уже после принятия водных процедур, или, установив систему вентиляции с рекуперацией тепла,

В первом варианте от влаги будет страдать, хоть и непродолжительное время, мебель. Второй гораздо более удобный, практичный и экономичный.

Принудительная вентиляция с рекуператором позволяет сохранить помещение теплым и комфортным для длительного пребывания, при этом мебель и металлические изделия не пострадают от вредного воздействия влаги.

Такие системы получили широкое применение в Европе. Это энергосберегающая технология, позволяющая снизить потери энергии на нагрев или охлаждение свежего воздуха.

Система позволяет удалить отработанный воздух из любых служебных помещений и подать свежий туда, где это необходимо для комфортного пребывания человека. Тем самым люди не дышат углекислым газом и не тратят лишние средства на постоянный нагрев воздуха в помещении.

Вентиляция с рекуперацией наиболее удачный вариант исходя из соотношения цена-качество.

Правильная вентиляция в туалете частного дома

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и ванной частных домов. В данном тексте мы рассмотрим ключевые моменты и нюансы, что касаются строящихся, уже построенных, деревянных или каких либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

Содержание статьи:

Фановая вентиляция в частном доме

В отличии от вентиляционной системы, предназначение которой — обеспечить нужный воздухообмен, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, что образовываются в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе создают разрежение (вакуум), что негативно влияет на работу сливной канализации. Последствиями этого является проникновение неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечение сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение). Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитают делать более одного санузла, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом могут использоваться одновременно, поэтому в основную трубу поступает значительно больше объема сливных вод, что способствует ее полному перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают к установке пластиковые трубы, которые более дешевые нежели стальные или чугунные. При этом, нужно придерживаться основных правил при установке фановых труб:

  • при прохождении через перекрытия, трубу помещают в стальной футляр;
  • фановую вентиляцию нельзя подключать к любой другой вентиляции или к дымоходу;
  • выход трубопровода должен быть отдален минимум как на 4 метра от дымохода, забора воздуха;
  • не рекомендуется устанавливать выход трубы над окнами, балконами и т. д.;
  • точка вывода фекальных газов должна находится минимум на 70 см выше кровли;
  • нельзя делать выход трубы на чердаке — только на кровле дома.

Есть несколько видов присоединения фановых труб:

При этом можно объединять пару стояков слива одной фановой трубой. Присоединять фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно устанавливать обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединять трубу такого же диаметра как и основной стояк (например 110 мм).

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Особенно остро данная проблема обстоит з душевыми кабинками, так как в таких случаях необходимый воздухообмен должен быть не менее 75 кубов в час. С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

  • для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот входа и выхода канала, которую можно определить по таблице:
высота канала, м температура воздуха в помещении, °С
расход при 32°С расход при 25°С расход при 20°С расход при 16°С
2 54,03 43,56 34,17 24,16
4 72,67 58,59 45,96 32,5
6 85,09 68,56 53,79 38,03
8 94,18 75,93 59,57 42,12
10 101,32 81,69 64,08 45,31
* расход указан в м3/час
  • после вентиляционной решетки желательно устанавливать легкий обратный клапан (о котором уже шла речь), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
  • вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.



О других моментах, связанных с деревянными домами, мы поговорим далее.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

  • Каким лаком вскрывать ванную комнату?
    В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка, пола… После того как было проделано отверстие по вытяжной канал, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
  • Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
    Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
  • Нужно ли выводить вентиляционные каналы выше крыши?
    В случае с принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Но, если вентиляция естественная, то как мы уже говорили, необходимым условием будет наличие тяги, поэтому выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
  • Что делать, если в вытяжном канале образовался конденсат?
    Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и/или разместить ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат,  посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

Читайте также:

Зачем нужна вентиляция в ванной

В дневное время в ванной наблюдается изрядная активность. Очевидное применение — это, конечно, использование туалета и принятие душа или ванны. Эти два повседневных занятия могут быть довольно утомительными на стенах вашей ванной комнаты и дома. Правильная система вентиляции не только спасет структуру вашего дома, но и поможет удалить из воздуха избыточные газы — влажные и пахучие.

Что нужно знать о вентиляции

Система вентиляции для ванной комнаты важна, независимо от размера вашей ванной комнаты.Это миф, что большие ванные комнаты не нуждаются в системе вентиляции. Тот факт, что ваша ванная комната имеет площадь в квадратных футах, не означает, что газы в воздухе испаряются или покидают комнату быстрее, чем в небольшой ванной!

Каждая ванная комната нуждается в системе вентиляции, соответствующей ее размеру. Наши специалисты по HVAC обучены дать вам совет и установить систему вентиляции, которая имеет подходящий CFM для вашего помещения — кубический фут в минуту, — чтобы воздух выводился с необходимой скоростью.Эксперт HVAC также проверит звуковые сигналы на вентиляторе, который относится к уровню звука, который издает вентилятор. Чем ниже звуки, тем тише вентилятор при включении.

Существует также множество вентиляторов на выбор, некоторые из которых имеют только базовые функции выпуска воздуха, а некоторые имеют такие функции, как дополнительный свет или ночник. Это хорошо работает для небольших ванных комнат, которым нужна многофункциональная система. В ванных комнатах большего размера они также являются вентиляторами с комбинированной системой отопления и освещения.Он идеально подходит для сохранения тепла после душа и дополнительного освещения для вашей ванной комнаты.

Куда идет система вентиляции?

Эксперт по HVAC осмотрит вашу ванную комнату и структуру дома, чтобы определить, где должна быть установлена ​​ваша система вентиляции и где она должна выходить. Кто-то, кто выполняет работу без опыта, может прекратить выпускать систему на чердак, что неэффективно и может принести больше вреда, чем пользы. В Applewood Air мы стараемся установить вашу вентиляционную систему на открытом воздухе, используя как можно более короткое расстояние между вентилятором и внешней средой, чтобы максимизировать воздушный поток.Вентилятор необходимо установить на потолке, поскольку влажный воздух и запахи естественным образом поднимаются до самой высокой точки комнаты, что облегчает их удаление.

В идеале, система вентиляции должна располагаться как можно ближе к месту с наибольшей влажностью и выделением влаги, которым, конечно же, является душ или ванна. Если его нельзя разместить здесь по причинам, например, по электромонтажным работам, рекомендуется разместить вентиляционную систему как можно ближе или даже рядом с туалетом. Эксперт HVAC может помочь вам решить, где разместить вентилятор для достижения наилучших результатов.

Знать, когда пора покупать


Если у вас еще нет системы вентиляции в ванной, сейчас самое время ее приобрести.

Без вентилятора и вентиляции ваша ванная комната особенно склонна к накоплению влаги, что приводит к появлению плесени и плесени. Сэкономьте на удалении плесени и грибка со стен в ванной, обратившись к нашим специалистам Applewood Air HVAC. Мы будем рады осмотреть вашу ванную комнату и предоставить системы вентиляции на основе наших наблюдений.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что касается вентиляторов для ванных комнат.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха — есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Рекомендации по вентиляции и шуму

Глава 3: Характеристики вытяжных вентиляторов для ванных комнат

Глава 4: Установка : общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Основное назначение вытяжного вентилятора — удаление влаги из ванной.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

Преимущества вытяжного вентилятора для ванной

1. Устранение запахов

Одна из основных причин использования вытяжного вентилятора — это контроль запаха. Если в ванной возник неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать скопление плесени .Эти споры могут быстро разрастаться, и от них бывает сложно избавиться. Поэтому очень важно иметь вытяжные вентиляторы для ванной, чтобы этого не произошло.

3. Снижение содержания загрязняющих веществ в воздухе

Ванные комнаты обычно чистятся агрессивными химикатами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопление спор в воздухе.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помощь в устранении синдрома туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Замечания по вентиляции и шуму

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), это стандартное измерение воздушного потока вентилятора. HVI, Институт домашней вентиляции, добавляет:

«Обычно рекомендуется скорость вентиляции, основанная на восьми воздухообменах в час. Для большинства ванных комнат это соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 футов 10 футов потребуется вентилятор 70 кубических футов в минуту.

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции в ванной.

Для ванных комнат от 50 до 100 квадратных футов, оцените 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) — 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вы должны подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту на каждый туалет, ванну или душ. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Home Depot разработала простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков — это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Сравнение шума вытяжного вентилятора в ванной

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой для наилучшего расчета размера вентилятора, подходящего для вашего помещения. Отсюда вы можете определить рейтинг сонона. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего собственного стиля и общей производительности.

Вентиляторы для ванной комнаты, представленные на сегодняшнем рынке, могут включать в себя вентиляторы с подсветкой, датчиками влажности / влажности и нагревательными лампами.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймерных переключателей может помочь уменьшить образование плесени без потерь энергии. .Conservation Mart недавно обновил пост о таймерах для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы вентилятор работал весь день.

«Датчик влажности включает ручной переключатель вентилятора, но если датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в помещении.С помощью большинства датчиков вы также можете определить, сколько времени он должен проработать, когда он обнаружит определенный уровень влажности ».

Как установить датчик влажности в ванной

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4
Установка

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все они эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Общие проблемы при установке, которых следует избегать

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это происходит потому, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием изоляции, что может привести к утечке тепла на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключом к вентиляции и установке является обеспечение выхода воздуха наружу. В более старых домах, в которых вентиляция выводится на чердак, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer’s, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубометров в минуту на квадратные футы, используйте формулу: Длина x Ширина = Квадратные футы.Если производитель рекомендует количество кубических футов в минуту — используйте формулу: длина x ширина x высота = кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, где вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу.

Шаг 3. Изучите свои электрические параметры

Если вам неудобно выполнять этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов монтажа.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предусматривает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной — важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® — это «поддерживаемый государством символ энергоэффективности, предоставляющий простую, достоверную и беспристрастную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим требованиям по энергоэффективности, установленным Агентством по охране окружающей среды США.«

Одним из предлагаемых сертифицированных продуктов является Greenheck SP-80-VG как один из вентиляторов для ванн премиум-класса.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список — обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, входящих в список:

  • Производительность по воздуху
  • особенности
  • фасон и цвет
  • уровень шума
  • бюджет
Глава 6

Уход за вентиляторами и техническое обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы увидеть, насколько эффективно работает вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в вашей ванной комнате так же важно, как и любая другая работа по уборке в вашем доме. (стиральная машина, холодильник и т. д.) Перестаньте откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов для создания вентилятора без грязи и плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или переключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосите вентиляционную крышку.

Шаг 4: Отключите приспособление от сети.

Шаг 5: В зависимости от модели вентилятора снимите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и прилегающую территорию.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Переустановите вытяжной вентилятор.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция является частью системы HVAC (отопления, вентиляции и кондиционирования), которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам нужно обслуживание HVAC, один из наших технических специалистов будет рад вам помочь.

Вентиляция ванных комнат — Институт домашней вентиляции

Ниже приведены инструкции по вентиляции больших и малых ванных комнат с использованием периодической или непрерывной вентиляции.

Малые помещения:
Для ванных комнат площадью до 100 квадратных футов HVI рекомендует, чтобы вытяжной вентилятор производил 1 куб. Фут / мин на квадратный фут (примерно восемь воздухообменов в час) для надлежащей вентиляции ванной комнаты.

Пример:
Санузел 8х5 футов (потолки 8 футов).Умножаем 8 x 5 = 40 кв. Футов
Площадь санузла 40 кв. Футов
При 1 кубических футах в минуту на квадратный фут минимальная рекомендация — вентилятор мощностью 40 кубических футов в минуту.

Большие номера:
Для ванных комнат площадью более 100 квадратных футов HVI рекомендует интенсивность вентиляции, основанную на количестве и типе имеющихся светильников, в соответствии со следующей таблицей:

Туалет 50 куб. Футов в минуту
Душ 50 куб. Футов в минуту
Ванна 50 куб. Футов в минуту
Гидравлическая ванна 100 куб. Футов в минуту

Примечание: Закрытые туалеты должны иметь открывающееся окно или вентилятор для вентиляции.

Пример:
Ванная 20х12 футов. Есть ванна (без форсунок), душевая кабина и закрытый туалет.

Для каждого приспособления требуется 50 куб. Футов в минуту:
Ванна 50 куб. Футов в минуту
Душ 50 куб. Футов в минуту
Туалет 50 куб. Футов в минуту
Всего 150 куб. Футов в минуту

У вас есть 2 варианта:

  1. Установите вентилятор 50 куб. Футов в минуту над ванной, один в душе и в туалете. Этот метод очень эффективен и обеспечит вентиляцию там, где это необходимо, и тогда, когда это необходимо.
  2. Другой вариант — установить один вентилятор 150 куб. Футов в минуту. Затем воздух проходит через всю комнату и выпускается в центральном месте.

Расположение точек выпуска:
Обычно вытяжные отверстия должны располагаться над душем или ванной или рядом с ними, а также в закрытом санузле.

При закрытых окнах отработанный воздух будет заменен подпиточным воздухом из соседних помещений или регистрами системы принудительного обдува. HVI рекомендует располагать точки вытяжки подальше от приточного воздуха, чтобы приточный воздух проходил через комнату.Двери ванных комнат должны быть подрезаны, чтобы воздух для макияжа попадал в комнату.

Продолжительность вентиляции:
HVI рекомендует оставить вентилятор включенным на 20 минут после посещения туалета. Таймер — хорошее решение, позволяющее вентилятору автоматически выключаться в нужное время. Для парового душа лучше всего иметь в парилке отдельный вентилятор, который можно включать после использования.

Постоянная вентиляция:
В качестве альтернативы, вентиляция также может быть обеспечена на постоянной основе с другой скоростью.Это может дополнять использование вентиляторов для обеспечения рекомендованных значений HVI.

Зачем нужен вентиляционный вентилятор для ванной

Вентилятор для ванной — это устройство для механической вентиляции, которое выводит воздух из помещения на улицу через гибкую трубку или металлический канал. Вентилятор удаляет влагу и запахи из ванной, улучшая качество воздуха. Это не только хорошая идея, но и многие строительные нормы и правила, которые теперь требуют его для нового строительства или когда идет капитальный ремонт ванной комнаты.Если требуется вытяжной вентилятор, строительные нормы и правила могут содержать конкретные рекомендации по согласованию размера вентилятора, измеряемого в кубических футах воздуха в минуту, с квадратными метрами комнаты. Не во всех сообществах есть это требование строительных норм, поэтому уточняйте это в вашем районе. Например, в некоторых сообществах в ванных комнатах с открытыми окнами могут не быть вентиляторы. Но даже если он не нужен, вытяжной вентилятор станет хорошим дополнением к любой ванной.

Цель

Многие люди думают, что вытяжной вентилятор в ванной выполняет основную функцию по удалению запахов из ванной, но более важная функция на самом деле состоит в том, чтобы отводить теплый влажный воздух, например, созданный при использовании ванны или душа.Теплый влажный воздух не только способствует росту плесени, но и может повредить сантехнику и поверхности в ванной комнате. Если в вашей ванной комнате нет вентилятора и она пахнет плесенью, вам следует установить его и убедиться, что серьезный рост плесени еще не начался.

Без вентиляционного вентилятора ванные комнаты подвержены чрезмерному накоплению влаги, что увеличивает вероятность повреждения стен, пола и потолка ванной комнаты, а также сантехники. Теплый влажный воздух, создаваемый горячей водой для ванн и душа, является идеальной средой для роста плесени, грибка и микроорганизмов.Высокая влажность в помещениях также может разрушить внутренние материалы, такие как стеновые панели, краска для стен и отделка, не говоря уже о входной двери. Чтобы ванная комната была безопасной и здоровой, обеспечьте вентиляцию.

Как работают вентиляторы

Вентилятор подключается к стандартному домашнему электрическому току 120 В, во многом так же, как и потолочные светильники. Вентиляторный вентилятор может быть подключен к той же электрической цепи, которая питает светильник. Настенный выключатель управляет вытяжным вентилятором, и он также может иметь таймер, который позволит вентилятору продолжать работать в течение заданного времени.Когда вентилятор включен, воздух выходит из ванной комнаты через кожух вентилятора в пластиковый шланг или металлический канал, ведущий к вентиляционному отверстию на крыше или боковой стене дома. Крышка с жалюзи защищает выходное отверстие вентиляционного отверстия, закрывая воздуховод, когда он не используется. Эта вентиляционная крышка врезается в стену или крышу и крепится снаружи четырьмя винтами и небольшим количеством силиконового герметика или закрывается крышкой с крышкой.

Опции

Вентиляторы для ванных комнат различаются по размеру, стилям и цветам, и они могут быть автономными моделями, в которых есть только вентилятор, или комбинированными блоками, которые включают вентилятор, а также осветительную арматуру или тепловую лампу.Теперь есть даже сложные модели, которые включают в себя Bluetooth и динамик, что позволяет передавать музыку по беспроводной сети со смартфона, планшета или домашней мультимедийной системы.

При покупке вентиляторов обратите внимание на уровень шума. Хотя это может показаться мелочью, громкий вентилятор может сильно отвлекать, когда вы пытаетесь расслабиться, полежав в ванне. Звуковой рейтинг 1,0 или меньше — лучший выбор.

Один из наиболее важных вариантов — убедиться, что вентилятор работает с мощностью, достаточной для размера комнаты.Производительность вытяжного вентилятора измеряется кубическими футами в минуту, объемом воздуха, перемещаемого устройством. Вообще говоря, чем больше емкость, тем лучше, но вентилятор может оказаться слишком мощным для помещения, что может создать ситуацию отрицательного давления в ванной комнате. Это может помешать работе печных каналов или всасывать холодный воздух через окна, поэтому важно выбрать вентиляторный блок, размер которого соответствует площади вашей ванной комнаты.

  • Менее 50 квадратных футов : 50 кубических футов в минуту
  • Более 50 квадратных футов : 1 кубических футов в минуту на квадратный фут

Сертификация HVI

Вентиляторы, сертифицированные HVI (Институтом домашней вентиляции), прошли независимые испытания и сертифицированы на соответствие определенным отраслевым стандартам. При выборе в соответствии с рекомендациями по размеру и правильной установке сертифицированные HVI вентиляторы гарантированно будут работать в соответствии с обещаниями.

Советы по установке

  • Вытяжной вентилятор лучше всего устанавливать в местах с наибольшей влажностью, например над раковиной или рядом с душем.В открытой ванной комнате вытяжной вентилятор можно разместить посередине между душем / ванной и туалетом. В очень маленькой ванной комнате можно разместить вентилятор по центру. Если унитаз расположен во вторичном корпусе с дверью, вы можете подумать о втором вентиляционном отверстии для этой области.
  • Убедитесь, что наружные вентиляционные решетки работают правильно и полностью закрываются, когда вентилятор не используется. Это предотвратит попадание холодного воздуха обратно в дом, когда вентилятор не работает.
  • Изолируйте вокруг гибкого шланга или металлического воздуховода, ведущего от корпуса вентилятора к решетчатой ​​крышке на открытом воздухе. Это поможет снизить потери тепла из помещения на улицу.
  • Не закрывайте плотно щель под дверью ванной. Оставьте зазор 3/4 дюйма, чтобы воздух, выпускаемый вентилятором, можно было заменить.
  • Если в ванной комнате очень высокие потолки (9 футов или выше), вам может потребоваться вытяжной вентилятор с дополнительной мощностью.

Легко решаемые проблемы с вентиляцией ванных комнат

Во многих домах с вентиляцией ванных комнат проблем нет.Вентилятор или комбинация вентилятор / свет устанавливается в потолке ванной комнаты, а затем вентиляция выводится через крышу, потолок или боковую стену.

С помощью переключателя запахи и излишняя влага легко выводятся наружу. Но что происходит, когда конструкция здания затрудняет или делает невозможным вывод вентилятора для ванны наружу?

Оказывается, есть много ситуаций, когда может быть сложно установить вентилятор для ванной с выходом наружу. Решение этой проблемы требует некоторого творческого подхода в строительстве, грамотного выбора продукции и навыков установки опытного подрядчика по ОВК.

Правила вентиляции ванных комнат и Строительный кодекс

Прежде чем углубляться в решения сложных проблем с вентиляцией ванных комнат, полезно разобраться в некоторых основных требованиях к истории и кодам. Еще до того, как установили водопровод, люди понимали, что пристройки нуждаются в вентиляции.

Когда ванные комнаты были перенесены в закрытые помещения, требовалась вентиляция не только для удаления запахов, но и для вывода лишней влаги. Все мы знаем, сколько влаги может образоваться при принятии горячего душа — просто подумайте о запотевших зеркалах и конденсате, который образуется на окнах и стенах, особенно когда на улице холодно.

Сегодня строительные нормы и правила, применяемые в большинстве муниципалитетов, требуют вентиляции ванных комнат с помощью вытяжного вентилятора или открываемого окна. Вариант оконной вентиляции — это минимальный стандарт, который нельзя считать эффективным или надежным. Сомнительно, чтобы кто-то открыл окно, чтобы выпустить излишки влаги, особенно в холодную погоду. Вентилятор всегда более эффективно отводит влагу.

Признаки проблем с вентиляцией в ванной

Дома, построенные (и отремонтированные) сегодня, более герметичны и лучше изолированы, чем дома, построенные в прошлом.Обязанность «строить плотно и правильно изолировать» дает некоторые важные преимущества: более высокий уровень внутреннего комфорта (особенно при экстремальных температурах), экономия топлива и электроэнергии, а также более низкие уровни выбросов углерода.

Но плотная конструкция создает гораздо больший потенциал загрязнения воздуха внутри помещений. Споры плесени являются одними из самых опасных загрязнителей воздуха в помещениях, а плесень является прямым результатом избыточной влажности. Плесень — серьезная проблема для здоровья, вызывающая широкий спектр респираторных заболеваний и аллергических реакций.Это также повредит и разрушит обычные строительные материалы, такие как дерево и гипсокартон.

Плесень в ванной комнате может быть вызвана протечкой из водопровода, но пятнистые пятна на поверхностях стен или потолка обычно указывают на недостаточную вентиляцию — слишком много влаги в воздухе ванной комнаты. Это также может вызвать образование плесени на дереве или изоляции на чердаке над ванной. Даже если вы не видите плесени, неприятный запах — верный признак ее присутствия.

Хотя есть и другие причины для решения проблем с вентиляцией ванных комнат — например, неудобство из-за запотевания зеркал, — предотвращение появления плесени, безусловно, является наиболее веской причиной.

iStock

Основные рекомендации для вентиляторов для ванн

Прежде чем углубляться в сложные проблемы с вентиляцией в ванной и способы их решения, давайте рассмотрим некоторые основные детали, относящиеся к вентиляторам для ванных комнат. Понимание этих элементов поможет вам принять правильное решение о вентиляции ванной комнаты, будь то простое или сложное.

Купить правый вентилятор

Вентиляторы для ванны имеют размеры в соответствии с объемом воздуха, который они могут перемещать, измеряется в кубических футах в минуту или кубических футах в минуту.Основное правило гласит, что вам нужен 1 куб. Фут / мин на каждый квадратный фут площади пола в вашей ванной комнате. Однако разумно ошибиться в высоком разрешении, особенно в ванной, которая часто используется или имеет высокие потолки. Более совершенные вентиляторы разработаны для более тихой работы, чем более дешевые версии. Ищите оценку sone около 1, а не 3 или 4.

Учитывать особенности

Вентилятор для ванны со светом избавит от необходимости устанавливать отдельный потолочный светильник. Вентилятор с регулируемой скоростью вращения позволяет получить дополнительную мощность вытяжки, когда вы создаете дополнительную влажность, например, когда принимаете длительный душ или используете гидромассажную ванну.

Чтобы вентилятор работал в нужный момент, вы можете купить вентилятор для ванны, оборудованный гигростатом; Эта функция позволяет автоматически включать вентилятор при обнаружении определенного уровня влажности.

Это хороший вариант для съемной квартиры или когда вы не уверены, что вентилятор будет использоваться должным образом. Дело в том, что не все фанаты равны. Выбор специальных функций может помочь вам справиться с тяжелыми условиями вентиляции.

Используйте металл или ПВХ для воздуховодов

Избегайте использования недорогого гибкого воздуховода («Flexduct») для вентиляции вентилятора в ванной.Он может легко сломаться или порваться, что затруднит прохождение воздуха. Изготовив канал вентилятора для ванны из жесткого металла или пластика ПВХ, вы получите максимальную долговечную производительность своего вентилятора.

Следите за тем, чтобы воздуховод был как можно короче и прямее

Это правило распространяется на воздуховоды любого типа. По мере того, как участок воздуховода становится длиннее и / или более извилистым с изменением направления, вентилятор должен работать больше, чтобы перемещать воздух. Если вы не можете избежать длинных пробежек или локтей в воздуховоде, обязательно увеличьте размер вентилятора.

Варианты устранения проблем с вентиляцией в ванной

Все описанные ниже варианты были использованы для решения сложных проблем с вентиляцией ванных комнат. Но с этими нетрадиционными установками лучше всего справится опытный подрядчик по ОВК.

  • Установить рециркуляционный вентилятор в половину ванны . Этот тип вентилятора для ванны не выводит воздух наружу. Вместо этого он пропускает воздух в ванной через фильтрующий материал, удаляющий запахи.Вентилятор для ванны с рециркуляцией будет подходящим вариантом для полуванны, потому что там нет душа, чтобы заполнить пространство влагой.
  • Уменьшите шум с помощью встроенного вентилятора. По мере того, как участок воздуховода становится длиннее или включает больше колен для изменения направления, требуется больше мощности наддува для выпуска воздуха наружу. Более мощные вентиляторы также производят больше шума. Но вы можете минимизировать шум, установив встроенный вентилятор где-нибудь вдоль участка воздуховода, вдали от жилого помещения.
  • Проветривайте под полом, чтобы выйти наружу. Допустим, у вас есть ванная комната, расположенная вдали от внешней стены, и вентиляция вентилятора через крышу невозможна. Это может быть случай с ванной, расположенной под лестницей, или в отреставрированном доме с высокими потолками. Спросите своего подрядчика по HVAC о изготовлении участка воздуховода, который простирается от вентилятора, установленного в стене ванной комнаты, вниз через пол и (между балками пола) до внешней стены. Установите вентилятор высоко на стене, чтобы лучше удерживать теплый влажный воздух. Изготовьте участок воздуховода из жесткого металла или ПВХ.И установите более мощный вентилятор, чтобы преодолеть естественную конвекцию и вывести воздух вниз и наружу.
  • Постройте потолок, чтобы скрыть воздуховоды. Эта опция позволит вам спрятать воздуховод вентилятора для ванны внутри потолка, построенного вдоль внутренней стены.
  • Установить коммерческие воздуховоды. Этот вариант может быть подходящим в ситуации, когда несколько небольших квартир были построены в более крупном здании с высокими потолками. Вместо того, чтобы изготавливать несколько отдельных длинных участков воздуховодов, которые выходят наружу, воздуховоды для ванных комнат могут быть объединены в один длинный ряд коммерческих воздуховодов большого диаметра.Оставление этих воздуховодов промышленного масштаба видимым может быть положительным эстетическим признаком, как в некоторых ресторанах и магазинах розничной торговли.

Вентиляция имеет решающее значение для предотвращения проблем со здоровьем и повреждений, вызванных влажностью в ванной комнате

Хотя выталкивание кондиционированного воздуха из дома может показаться расточительным, вы также вытесняете влажность и химические вещества, которые могут нанести вред

28 июля 2020 г.

Спросите своих друзей и семью о том, как улучшить качество воздуха в вашем доме, и вы, вероятно, получите самые разные ответы.Мы готовы поспорить, что ни один из этих ответов не будет касаться вытяжного вентилятора в ванной. Большинство людей не знают, что вытяжной вентилятор для ванной — один из наиболее важных компонентов качества воздуха в вашем доме, он удаляет влажность, которая может повредить ваш дом и вызвать проблемы со здоровьем.

Вытяжные вентиляторы для ванных комнат часто недооценивают.

Ванные комнаты — одни из самых важных комнат в доме и одна из первых комнат, которую покупатели проверяют при поиске нового дома. Ушли в прошлое ванные комнаты, которые были просто местом, где можно было освежиться.Сейчас многие дома превратились в роскошные места, некоторые из которых стали похожи на спа. Благодаря этой эволюции появилась возможность повышенной влажности, которая может нанести вред как вашему здоровью, так и дому. Но многие люди не думают включать вытяжной вентилятор в ванной на необходимое время, чтобы выпустить эту влажность.

Вытяжные вентиляторы для ванных комнат важны для качества воздуха, но многие из них слишком малоразмерны или отсутствуют.

Производители разрабатывают системы вентиляции, которые работают лучше, тише и втягивают больше воздуха, чем те, что использовались всего десять лет назад.Но в некоторых домах до сих пор нет вентиляции в ванных комнатах, а во многих других — неадекватная вентиляция, в том числе в новых дорогих домах, которые по-прежнему оснащены дешевыми вытяжными вентиляторами, которые не забирают много воздуха.

Что происходит, когда уровень влажности повышается и становится высоким?

При повышении уровня влажности в ванной или любом другом помещении вода может быстро скапливаться на стенах и потолке, особенно если они достаточно холодные, чем теплый влажный воздух. Подумайте о том, как запотевает зеркало в ванной.То же самое происходит со стенами, где влага начинает просачиваться в краску и гипсокартон. В течение достаточно длительного периода времени стены остаются настолько влажными, что влага может проникать в структуру дерева. Вся эта влага таит в себе возможность появления плесени и грибка, не говоря уже о неприятных запахах.

Плесень и грибок являются потенциально опасными побочными эффектами неправильной вентиляции.

Плесень и грибок образуются очень быстро в теплой и влажной среде, что делает ванную комнату одним из лучших мест для обнаружения этих организмов.Хотя сначала это может показаться безобидным, эти надоедливые маленькие организмы часто приводят к аллергии, а иногда и к серьезным проблемам со здоровьем, поскольку выделяют токсины в воздух. Ущерб, который эти организмы наносят дому, может отправить потенциальных покупателей в тупик. В зависимости от серьезности проблемы плесени и грибка ваш дом может даже считаться зоной опасных материалов и непригоден для проживания. Проблема усугубляется тем, что некоторые страховые компании отказывают в удовлетворении таких требований или выплачивают очень небольшие деньги.

Химические вещества в вашей воде иногда испаряются

Городская вода обрабатывается с помощью различных химикатов, некоторые из которых могут испаряться при достаточно горячей воде. Вытяжной вентилятор в ванной поможет удалить эти химические вещества из воздуха. Вытяжной вентилятор также может удалить другие химические вещества из вашей ванной комнаты, например, токсичные чистящие средства, используемые для мытья душа, туалета и полов. Вы же не хотите, чтобы эти химические вещества плавали в вашем доме.

Вытяжных вентиляторов для ванной много

Вентиляторы для ванных комнат бывают самых разных форм и размеров, подходящие практически для любой ванной комнаты.Главное — выбрать вентилятор подходящего размера для ванной комнаты. Помните, ранее мы говорили, что многие ванные комнаты плохо вентилируются? Вентиляторы для ванной в таких ситуациях часто бывают слишком маленькими и втягивают очень мало воздуха, но соответствуют минимальным требованиям. Как вы должны узнать, подходит ли ваш поклонник для работы? Самый простой способ — рассчитать площадь вашей ванной комнаты. Если ваша ванная комната 9 футов на 7 футов, у вас есть ванная площадью 63 квадратных фута. Если у вас стандартные потолки высотой восемь футов, вам, вероятно, понадобится вытяжной вентилятор со скоростью около 63 кубических футов в минуту (CFM).Если у вас более высокий потолок, умножьте длину, ширину и высоту комнаты, чтобы получить кубические футы. Затем разделите на 60 и умножьте на 8. Итак, если у вас 10-футовые потолки в ванной размером 10 на 10 футов, у вас будет 1000 кубических футов, разделенных на 60, а затем умноженных на 8, чтобы получить

Является ли вытяжка в вашей ванной вентилятор делает свое дело?

Ваш нынешний поклонник выполняет ту работу, которую должен делать? Чтобы точно определить, какой вентилятор у вас в данный момент, включите его непосредственно перед тем, как войти в душ, и оставьте его включенным.Если зеркало в ванной в основном запотело, вы можете провести расследование. Возможно, вентилятор стареет, его нужно почистить, или внутри линии имеется препятствие, например птичье гнездо. Некоторые фанаты могут прожить пять лет, а некоторые — двадцать лет. Если вы замените вентилятор и решите выбрать самую дешевую модель, вы даже можете обнаружить, что она работает лучше, чем та, что у вас есть сейчас!

Как установить вытяжной вентилятор в ванной

Детали проекта

Навык

3 из 5 Умеренный Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том проложил вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или в другое закрытое пространство. Кроме того, установка вытяжного вентилятора для ванной будет происходить намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1: Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев.Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили This Old House генерального подрядчика Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжную трубу через чердак и выходил через двускатный конец.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1.1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. У поклонников также есть звуковой рейтинг, измеряемый в сонах. (У современного холодильника примерно один сон.)

Вентиляторы от 0,5 до 6,0 сона. Вы найдете номиналы CFM и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2: Просверлить контрольное отверстие

Фото Keller & Keller Photography
  • Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
  • Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердак. Заберитесь на чердак и уберите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
  • Измерьте корпус вентилятора вентиляции. Постарайтесь разместить вентилятор прямо между двумя балками рядом с контрольным отверстием. Учтите, что поблизости есть трубы или другие препятствия.Обратите внимание на окончательное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography
  • Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно прорезать в потолке.
  • Используйте эталонное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
  • Используйте квадрат или рамный квадрат, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography
  • Используя лобзик (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
  • Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не прихватил с собой часть гипсокартона или гипсового потолка.

Шаг 5: Установите вентилятор

Фото Keller & Keller Photography
  • Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
  • Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
  • Вставьте четыре металлических кронштейна в выступы, выступающие по бокам вентиляционного вентилятора.
  • Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите вентилятор к балкам

Фото Keller & Keller Photography
  • Полностью выдвиньте кронштейны, пока они не коснутся сторон балок.
  • Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
  • Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
  • Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography
  • Изнутри чердака выберите место на боковой стене, где гибкий воздуховод будет выходить из дома.Место должно быть между двумя стойками стены и в пределах 6 футов от вентилятора.
  • Сделайте пару эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
  • Отметьте расположение отверстия в сайдинге, используя исходные размеры.
  • Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной канал к стенной крышке

Фото Keller + Keller Photography
  • Прикрепив заглушку к внешней стене, перейдите на чердак.
  • Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
  • Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную крышку

Фото Keller & Keller Photography
  • Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
  • Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые места, где настенная заглушка не касается сайдинга.
  • Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
  • Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography
  • Из ванной открутите и снимите электродвигатель нагнетателя с корпуса вентилятора.Сохраните винты.
  • Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
  • Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: белый к белому, черный к черному.
  • Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
  • Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography
  • Поднимите мотор вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
  • Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
  • Держите пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
