Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Современный вариант Ленинградки

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

  • Котел водяного отопления;
  • Разливная или подающая часть контура с горячей водой;
  • Сборная часть контура отопления для охлажденной воды;
  • Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Плюсы и минусы ленинградской системы отопления

Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

  • За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
  • Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
  • Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

  • Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
  • Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

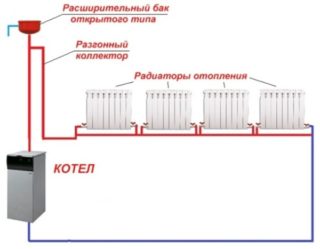

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

  • Ставить байпасы;
  • Переделывать ленинградскую версию по закрытой схеме;
  • Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схемы подключения системы отопления Ленинградка

Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

  • Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
  • Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубный вариант контура

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Заключение

Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

Отзывы о системе отопления Ленинградка

Сафиулин Шамиль, 65лет, г. Уфа:

Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

Малахов Алексей, г. Санкт-Петербург:

Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

Однотрубная система отопления ленинградка и принцип ее работы

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Особенности схемы

Однотрубные системы отопленияСхема отопления Ленинградка

Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?

Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Вертикальные однотрубные системы водяного отопленияОтопление с насосной циркуляцией

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа

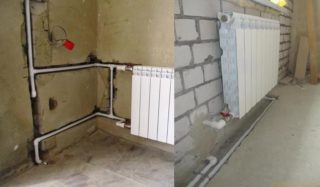

Смонтированный алюминиевый радиатор в однотрубной системМонтаж системы отопления

Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

  1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
  2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
  3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
  4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
  5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

  • Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
  • Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
  • Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
  • В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
  • Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
  • При условии существования байпасов легко выполнить своими руками ремонт радиаторов.
Однотрубная система отопления ЛенинградкаУстановка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Однотрубная система отопления ленинградка — преимущества системы закрытого типа, особенности двухтрубной конструкции, фотографии и видео

Содержание:

1. Особенности отопительной системы Ленинградка
2. Открытые и закрытые системы Ленинградка
3. Недостатки отопительной системы Ленинградка
4. Преимущества отопительной системы Ленинградка

В советские годы на всей территории страны высокими темпами велось возведение жилья. Основной задачей, стоящей перед строительными компаниями, являлась сдача объектов недвижимости в кратчайшие сроки и снижение их стоимости. В результате значительные изменения коснулись многих этапов возведения зданий, в том числе и относительно создания отопительных систем.

Упрощение привело к тому, что отопление дома стало выполняться с использованием одной трубы: были удалены трубопроводы, используемые для отработанного теплоносителя. Получила название такая отопительная система — Ленинградка. Отличительной ее чертой является простота монтажа и эксплуатации.


Особенности отопительной системы Ленинградка


По утверждению разработчиков ленинградская система отопления обладает рядом преимуществ. Исходя из того, что необходимо было экономить ресурсы, они обращали особое внимание на то, что при обустройстве Ленинградки требуется меньше материалов, а значит, конструкция меньше весит, и ее проще монтировать.

Однотрубная система отопления Ленинградка представляет собой замкнутый круг, в состав которого входят: специальный нагревательный котел и кольцо из отопительного трубопровода. К такому типу кольца можно подсоединить различное количество радиаторов (батарей) и полученная конструкция будет надежной и работоспособной. Монтаж настолько прост, что в собственном домовладении установить Ленинградку может каждый хозяин при наличии минимума строительных навыков, небольшого количества инструментов и оборудования. Чтобы придать системе более эстетичный вид, трубопровод часто располагают у самой поверхности пола.


Однотрубную отопительную систему стали называть «Ленинградкой» потому, что впервые ее смонтировали в российском городе на Неве. Как видно на фото, данная конструкция является практичным и удобным проектным решением, но у нее все же имеется серьезный недостаток.

Заключается он в том, что водяная система отопления Ленинградка не подходит для обогрева одноэтажных зданий без применения специального разгонного коллектора. Но установить такое оборудование можно в том случае, когда высота потолков превышает 2.2 метра. При меньшем параметре невозможно смонтировать расширительный бак и подключить его к расходной емкости системы автономного водоснабжения (прочитайте: «Правильный расчет расширительного бака для системы отопления — уют в вашем доме»).

Когда монтируется однотрубная система отопления Ленинградка, крайне важно установить такой элемент как разгонный коллектор. Он востребован для того, чтобы повысить скорость, с которой перемещается теплоноситель по трубопроводу. Использование коллектора позволяет значительно понизить уровень шума, появляющегося при функционировании отопительной конструкции. Для максимальной эффективности работы прибора его необходимо размещать в наивысшей возможной точке.

С вышеперечисленными проблемами, возникающими в процессе работы системы Ленинградка, не сталкиваются владельцы двухэтажных домов, решивших с ее помощью отапливать свое жилье. Дело в том, что высота отопительной конструкции в таком здании позволяет обеспечивать бесшумное функционирование без подключения циркуляционного насоса или разгонного коллектора.

Как понятно из названия, у однотрубной отопительной системы отсутствует вторая труба для отвода уже отработанного теплоносителя. Иногда можно встретить условное разделение ее конструкционного решения на трубу подачи горячей воды и трубу обратки.

Таким образом, двухтрубная система отопления Ленинградка подразумевает, что у нее первая половина магистрального трубопровода называется трубой подачи, а вторая часть – обраткой. Ленинградская отопительная конструкция – хорошее решение, касающееся обогрева домов и построек различного назначения и разной архитектурной сложности (прочитайте также: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).
Нельзя не отметить, что данный вид отопительных систем предоставляет возможность проложить трубопровод под напольным покрытием. В том случае, когда запроектирован монтаж труб в пол, необходимо произвести качественную теплоизоляцию с использованием современных экологичных материалов. Это очень важно – необходимо по-максимуму сократить потери тепла. Также теплоизоляция исключит нагревание подпола и подвала (подробнее: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Открытые и закрытые системы Ленинградка


Открытая и закрытая система отопления Ленинградка имеют отличия. В открытом варианте конструкции водяного отопления в наиболее верхней ее точке требуется установить расширительный бачок, соединяющийся с атмосферой (прочитайте: «Закрытая и открытая система отопления на примерах схем»). Схема обустройства обогрева открытого типа предусматривает, что жидкий теплоноситель будет при нагревании подниматься вверх, вытесняя холодную воду (на основе законов физики) — подробнее: «Ленинградская система отопления: схема, устройство, монтаж».

Система отопления Ленинградка закрытого типа предполагает наличие в ее схеме мембранного бака, предназначенного для поддержки внутреннего давления в магистрали. (прочитайте также: «Система отопления закрытого типа в частном доме своими руками»)

Его не обязательно располагать наверху, поэтому данный элемент часто устанавливают в той же части здания, где находится котел.

Недостатки отопительной системы Ленинградка


При всех преимуществах ленинградской системы следует отметить, что у нее имеется ряд существенных недостатков:
  1. При использовании однотрубной конструкции в случае необходимости потребитель не имеет возможности контролировать степень нагрева каждого из последовательно подключенных отопительных приборов. Индивидуально проконтролировать радиаторы можно только при двухтрубном отоплении. Когда создается однотрубная система отопления частного дома Ленинградка, нужно учитывать следующую ее особенность: после того, как посредством вентиля понижается уровень нагрева одной батареи, автоматически уменьшается температура нагрева в последующих подключенных элементах.
  2. Еще одним не менее серьезным недостатком является то обстоятельство, что для обеспечения эффективной циркуляции теплоносителя в ленинградской системе требуется установка насоса. Дело в том, что для полноценного функционирования теплоснабжения дома в трубопроводе должно быть высокое давление, но, если повышать его при помощи монтажа в рабочую схему отопления Ленинградки дополнительного оборудования, тогда сокращается срок эксплуатации материалов.

    В результате повышенного износа увеличивается количество прорывов (утечка жидкого теплоносителя), а это приводит к необходимости замены труб и восполнения воды, имеющейся в отопительной системе. Таким образом, система отопления Ленинградка без насоса работает неэффективно. Одновременно монтаж циркуляционного насосного оборудования сделает конструкцию более дорогостоящей.

    При этом необходимо заметить, что в двухтрубных системах отсутствует потребность в использовании дополнительного насоса, так как теплоноситель в них циркулирует самостоятельно под действием собственного давления.
  3. Но самым большим отрицательным моментом ленинградской системы является то, что в ней бак расширителя нужно помещать исключительно в чердачном помещении, чтобы обеспечить вертикальный разлив. В одноэтажных жилых домах очень часто чердак представляет собой используемое пространство, а в нем непросто отыскать место для бака.
  4. При установке системы отопления Ленинградка в многоэтажных домах у нее отмечают еще один недостаток. Поскольку нагревательный элемент отопительной конструкции необходимо располагать в наиболее высоком месте, то при продвижении теплоносителя вниз с каждым радиатором вода все сильнее остывает. В результате батареи, расположенные в помещениях на первом этаже, будут не такими горячими, как на втором.

    Решить проблему, когда устанавливается система отопления ленинградка своими руками, помогут дополнительные перемычки или увеличение поверхности радиаторов путем монтажа большего количества секций на нижних этажах здания.

  Схема однотрубной системы отопления, подробно на видео:


Преимущества отопительной системы Ленинградка


Положительные стороны, которые имеет ленинградская система отопления, значительно превышают ее недостатки. Как показала практика, основные отрицательные характеристики Ленинградки представляли проблемы только на начальном периоде ее применения. Современные технические средства позволяют легко их устранить, в результате чего данная отопительная система получила широкое распространение. Особенно востребован такой вариант обогрева помещений в частных домах.

Среди преимуществ, которые имеет система отопления Ленинградка, особого внимания заслуживает:
  • доступная стоимость отопительного оборудования. Для создания магистрального трубопровода требуется меньше материалов, чем при обустройстве двухтрубной системы, имеющей более сложную конструкцию. В итоге экономится значительная сумма средств, если выбран монтаж отопления Ленинградка;
  • современные теплоизоляционные материалы и новейшие технологии позволяют легко и быстро решить проблему, связанную с потерей тепловой энергии;
  • для повышения эффективности работы системы дополнительно устанавливают балансировочные вентили, шаровые краны, воздухоотводчики, термостатические датчики;
  • в настоящее время для однотрубных систем разработали схему последовательной подачи теплоносителя, что позволяет регулировать уровень нагрева каждого радиатора в отдельности;

Исходя из информации об однотрубных отопительных конструкциях, с учетом их преимуществ и недостатков, каждый владелец недвижимости может принять решение относительно целесообразности использования данного способа обогрева. Установить систему Ленинградка в частном доме несложно, это можно сделать даже своими руками.

Система отопления ленинградка в частном доме: плюсы, минусы, схема

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

  • Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
  • Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

К содержанию ↑

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

  • Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
  • Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

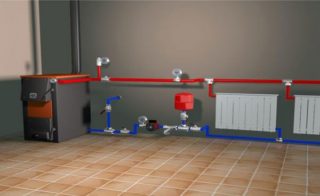

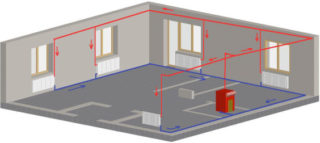

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

  • Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
  • Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

  • Врезка непосредственно в магистральную трубу.
  • Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки — патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

К содержанию ↑

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

К содержанию ↑

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

К содержанию ↑

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

  • Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
  • Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

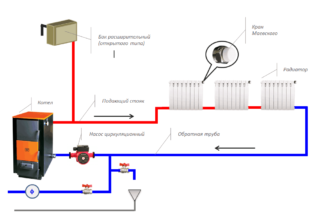

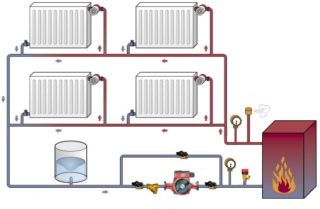

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

К содержанию ↑

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

К содержанию ↑

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

  • Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
  • Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
  • Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
  • Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
  • Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

К содержанию ↑

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

  • Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

  • Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
  • Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
  • Крепление расширительного бачка — он также выводится в чердачное пространство.
  • Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
  • При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
  • Наполнение системы водой, проверка возможных течей.
  • Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

К содержанию ↑

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

К содержанию ↑

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

особенности схем, однотрубная, своими руками

Содержание статьи:

Отопительная система «Ленинградка» – это популярный, экономичный и несложный способ обогрева небольших площадей. Такой метод известен еще со времен СССР и применяется до сих пор. Подходит для установки в постройках с одним или двумя этажами. Сделать однотрубную схему отопления можно самостоятельно. Для этого нужно разобраться с принципами работы, основными техническими характеристиками и технологией монтажа.

Принцип действия

Ленинградка – классическая схема отопления

Классическая система «Ленинградка» – это набор отопительных устройств, которые соединены единым трубопроводом. По всему контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. При появлении нового отопительного оборудования систему усовершенствовали, сделали ее управляемой и расширили функционал.

В зависимости от того, как расположен трубопровод, отопительная схема делится на две группы:

  • горизонтальная;
  • вертикальная.

Расположение труб может быть верхним и нижним. В первом случае эффективность теплоотдачи выше, но монтаж сложнее. Нижнюю установку системы производить проще, при этом обязательно нужно ставить насос.

Циркуляция носителя тепла в контуре может осуществляться двумя способами – естественным и принудительным с помощью насоса. Также системы бывают закрытые и открытые.

Рекомендуемое число отопительных устройств при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка большего числа радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.

Можно сделать отопление в частном доме «Ленинградка» своими руками. Схема сборки, выбор типа циркуляции зависят от индивидуальных характеристик строения.

Преимущества и недостатки

Система лучше всего подходит для одноэтажных домов небольшой площади

Отопительная система «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам относятся:

  • Простота схемы разводки и монтажа. Существенно снижен объем монтажных работ. Можно произвести установку, не прибегая к помощи специалистов.
  • Высокий КПД.
  • Экономичность. Расход труб ниже на 30%, чем у других отопительных систем. К тому же не требуется покупка дорогого оборудования.
  • Внедрение регулировочных элементов (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
  • Добавление новых элементов позволяет проще производить ремонт и замену, не отключая всю систему отопления в доме.
  • Универсальность. Система может применяться в одно- и двухэтажных домах. Разница в схемах будет небольшой.
  • Надежность. Отопительная система будет функционировать без сбоев.
  • При нижнем расположении в строении с одним этажом можно спрятать трубы в толщу пола. При этом важно соблюдать меры теплоизоляции и герметичности соединений.

«Ленинградка» хорошо зарекомендовала себя в одноэтажках с небольшой площадью.

К основным минусам относят сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, включая индивидуальные особенности дома, поэтому могут появиться проблемы с правильным определением параметров. Также сложности возникают и при балансировке системы. Для ее выполнения может потребоваться дополнительное оборудование и проведение ремонтных работ. Систему невозможно провести в крупных многоквартирных домах из-за ее неэффективности.

Важно учитывать, что горизонтальная «Ленинградка» не дает возможности подключения теплых полов или сушилок для полотенец.

Особенности каждой схемы

Самотечная горизонтальная схема

Горизонтальная и вертикальная системы отопления имеют свои особенности и применяются в разных типах зданий. С ними нужно ознакомиться, прежде чем выбирать подходящую.

Горизонтальная схема

В маленьких одноэтажных домах целесообразно ставить именно горизонтальную схему «Ленинградки». Заранее необходимо учесть, что все нагревательные приборы должны находиться на одном уровне.

Простейшая схема состоит из следующих компонентов:

  • Обогревательный котел. Он подсоединяется к системе подачи воды и канализации. Может использоваться газовый, дровяной или электрический.
  • Расширенный бак с патрубком. Необходим для открытой системы. Из патрубка вытекают излишки жидкости, появляющиеся при закипании в котле.
  • Насос. Отвечает за циркуляцию теплоносителя по контуру.
  • Трубопровод для горячей воды и отвода охлажденного носителя тепла.
  • Радиаторы с кранами Маевского. Необходимы для выпуска лишнего воздуха.
  • Фильтр для воды. Позволяет собрать мелкие острые частицы, которые могут повредить трубопровод изнутри.
  • Шаровые краны и байпасы. При открытии одного контур заполняется водой, второй – секретный для слива воды.

Все батареи можно соединить снизу или выполнить диагональное подключение. Оно отличается повышенной эффективностью. Теплоноситель поступает с верхней части, а выходит с обратной стороны снизу.

Такая схема имеет недостатки. В случае необходимости ремонта придется полностью отключать всю отопительную систему и сливать воду. Также в приведенной схеме нет возможности регулировки теплоотдачи батарей.

Решить перечисленные проблемы можно путем применения усовершенствованной схемы с шаровыми кранами, помещенными в трубопровод, и байпасами с игольчатыми клапанами в нижней трубе. Эти механизмы дают возможность прекратить подачу теплоносителя в радиаторную батарею. При необходимости демонтажа не требуется перекрытие всего контура, достаточно лишь перекрыть краны. Через байпасы вода будет циркулировать по нижней трубе. Они также служат для регулирования количества теплоносителя в радиаторе.

Система с принудительной циркуляцией

Закрытая горизонтальная система «Ленинградка» с принудительной циркуляцией работает по другому принципу. Здесь подача горячей воды или антифриза осуществляется через коллекторную трубу. Она собирает остывшую жидкость и переводит ее в котел для отработки. При такой схеме вся система находится под давлением из-за закрытого бака. Кроме того, есть элементы контроля и управления:

  • Предохранитель. Выбирается по техническим характеристикам котла – давлению.
  • Отвод воздуха. Выводит излишки воздушных масс из системы.
  • Манометр. Позволяет регулировать и измерять давление в контуре. Оптимальное значение составляет 1.5 атмосфер, показатель может варьироваться в зависимости от модели. Все данные прописаны в документации к системе.

При использовании горизонтальной системы есть возможность контроля и регулировки параметров за счет автоматизации.

Вертикальная схема

Вертикальная схема

В двухэтажных домах с небольшой площадью ставятся вертикальные системы «Ленинградка». Они также бывают открытые и закрытые с двумя видами циркуляции. Отопление с циркуляционным насосом работает по схожему алгоритму.

Вертикальная схема с естественной циркуляцией закрытого вида работает следующим образом:

  • Трубопровод монтируется в верху стены под определенным наклоном.
  • Носитель тепла передается из котла в бак.
  • Из него пол давлением вода перемещается в трубы и радиаторы.

Котел при этом должен монтироваться ниже уровня установки радиаторов, тогда эффективность работы будет выше.

Естественная и принудительная циркуляция

Есть две системы движения теплоносителя в контуре – самотечная и с использованием насоса. Они имеют разный принцип действия, положительные и отрицательные черты.

Для организации естественного движения воды в контуре нужно проделать сложную работу по расчету углов наклона, диаметра труб, длины водопровода. Система должна работать бесперебойно и эффективно в одноэтажном доме. В зданиях с большим числом этажей схема будет неэффективной.

Система с естественной циркуляцией выглядит менее эстетично, так как размеры труб для ее реализации больше, чем при работе от насоса. В помещении с самотечной схемой должен иметься подвал, в который будет установлен котел. Бак ставят на хорошо утепленном чердаке.

Недостатки естественной циркуляции:

  • При установке в двухэтажных домах батареи наверху греют лучше, чем на нижних этажах. Для частичного устранения проблемы устанавливают краны и байпасы. Также на первом этаже устанавливают радиаторы с увеличенным числом секций.
  • Удорожание системы. Связано с увеличением количества расходного материала.
  • Нестабильность работы. Качество зависит от напора воды и других факторов, которые не оказывают влияния при использовании циркуляционного насоса.
  • Сложность расчетов. Минимальное отклонение от нормы может испортить функциональность всей системы.

Самотечная система не подходит для установки в домах мансардного типа. Это связано с невозможностью ровного расположения трубы при отсутствии полноценной крыши.

Система с насосом отличается надежностью и стабильностью работы. Монтаж такой схемы проще, так как не требуется проведение точных расчетов углов наклона трубопровода.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности. При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками. Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

При выборе количества секций радиаторов нужно учитывать, какую долю тепла будет получать то или иное отопительное устройство. Максимальный КПД будет отмечен в первой батарее. В ней температура воды понижается минимум на 20°С. Во второй радиатор попадает уже более холодная вода, из-за чего понижается КПД. Для компенсации потерь тепла следует увеличить число секций радиаторов. На первый учитывается 100% от всей мощности, на последующие уже 110%, 120% и более.

Соединение элементов и труб друг с другом

Байпас служит для бесперебойной работы системы отопления

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского. Важно провести визуальный осмотр всех соединений.

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка


Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото. Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.
Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»). Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы


Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:
  1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
  2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
  3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка


Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:
  1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
  2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
  3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
  4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
  5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград


Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

  • быстрый нагрев радиаторов;
  • равномерное распределение нагретого теплоносителя по всем элементам контура;
  • возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.
Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы


Как и всякая отопительная система, Ленинградка имеет достоинства:
  • экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
  • доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
  • недорогая эксплуатация;
  • простота проведения ремонта;
  • несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
  • наиболее эффективна схема отопления двухэтажного дома Ленинградка (прочитайте также: «Оптимальная схема разводки отопления двухэтажного дома»).


Имеющиеся у системы недостатки поддаются нивелированию:
  • при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
  • при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
  • конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:


Особенности монтажа Ленинградки


  1. Трубопровод монтируют по периметру здания.
  2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
  3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

видео-инструкция по монтажу своими руками, цена, фото

В этой статье нам предстоит познакомиться с одной из наиболее простых и распространенных схем отопления – ленинградкой, или барачной системой. Мы узнаем, какие достоинства и недостатки она имеет на фоне альтернатив, как правильно подключать к ней отопительные приборы и на какие диаметры труб стоит ориентироваться. Итак, в путь.

Принципиальная схема ленинградки.

Принципиальная схема ленинградки.

Что это такое

Ленинградка – это, упрощенно говоря, труба розлива, опоясывающая дом или отапливаемое помещение по периметру. Отопительные приборы врезаны непосредственно в нее короткими подводками. Перепад, необходимый для циркуляции, обычно создается циркуляционным насосом или врезкой в теплотрассу через элеваторный узел.

Для настройки скорости циркуляции теплоносителя (и, соответственно, температуры дальних от начала кольца радиаторов) могут использоваться:

  • Плавная или ступенчатая регулировка производительности циркуляционного насоса.
  • Дросселирующая запорная арматура.
  • Подпорная шайба.

Кроме того: ленинградка может использоваться в системах с естественной циркуляцией теплоносителя (гравитационных).
В этом случае скорость циркуляции регулируется нагревом теплообменника в печи или котле.

Области применения

Ограничения вытекают из устройства барачной схемы.

  1. Она может применяться в помещениях, конфигурация которых позволяет сделать кольцо неразрывным. Большое количество перегородок, панорамные окна и дверные проемы не то чтобы ставили на ленинградке крест, но они сделают ее монтаж настолько трудоемким, что поневоле задумаешься об альтернативах.
  2. Эта схема не подходит для многоэтажных строений. По крайней мере, в чистом виде: в пределах отдельных квартир в новостройках однотрубное кольцо часто используется; однако система отопления каждой квартиры врезана в пару вполне традиционно разведенных стояков.
Модификация ленинградки для двухэтажного дома.

Модификация ленинградки для двухэтажного дома.

Плюсы и минусы

Что полезно знать о ленинградке?

Достоинства

  • Она безотказна. Абсолютно безотказна. Ситуация, когда система останавливается из-за завоздушивания, полностью исключена.
  • Она допускает независимую регулировку отопительных приборов и их демонтаж. При этом отключение, дросселирование или отсутствие одного радиатора не влияет на работу остальных.
  • Как уже упоминалось, она может работать с принудительной и естественной циркуляцией.
  • Запуск контура предельно прост вне зависимости от наличия в нем воздуха. Поскольку давление в водопроводе или теплотрассе существенно превышает атмосферное, при расположении радиаторов над розливом воздух будет вытеснен в их верхнюю часть.
  • Циркуляция теплоносителя начнется даже при завоздушенной системе, причем за счет теплопроводности отопительных приборов они будут полностью прогреты до стравливания воздуха.
При вытесненном в верхнюю часть батареи воздухе циркуляция будет идти через ее нижний коллектор.

При вытесненном в верхнюю часть батареи воздухе циркуляция будет идти через ее нижний коллектор.

Нюанс: схема будет работать описанным образом лишь при схеме подключения радиаторов “снизу вниз”.

Недостатки

К ним можно отнести, пожалуй, только неизбежный разброс температур между первыми и последними отопительными приборами в контуре. Если быть точным, разброс будет ощутимым на входе радиаторов: балансировка отопительной однотрубной системы при необходимости способна выровнять теплоотдачу.

Особенности монтажа

Есть ли какие-то правила, которых стоит придерживаться при монтаже ленинградки своими руками?

  • Радиаторы не разрывают розлив, а врезаются параллельно ему. При последовательной врезке отопительных приборов поток теплоносителя через них несколько увеличится, зато мы лишимся всех плюшек барачной схемы – простого запуска, отказоустойчивости и возможности независимой регулировки температуры на каждой батарее.
  • Как уже говорилось, лучше использовать врезку “снизу вниз”: подводки подключаются к нижним резьбам радиатора с обеих сторон. Инструкция связана с тем, что именно при такой схеме наличие воздуха в батарее не будет влиять на циркуляцию через ее нижний коллектор. Из тех же соображений розлив стоит расположить под отопительными приборами, а не над ними.
Оптимальная схема врезки радиатора.

Оптимальная схема врезки радиатора.

Нюанс: эти рекомендации неприменимы для системы с естественной циркуляцией.
Для движения воды самотеком розлив волей-неволей придется проложить с уклоном; первые радиаторы окажутся ниже него.
Впрочем, при открытом расширительном баке стравливание воздуха определенно не станет проблемой.

Гравитационная система требует прокладки розлива с постоянным уклоном.

Гравитационная система требует прокладки розлива с постоянным уклоном.

  • В качестве отопительных приборов не стоит использовать конвекторы (змеевики с оребрением для увеличения теплоотдачи). Они опять-таки лишат нас одной из плюшек ленинградки – способности работать на обогрев даже в завоздушенном состоянии.
  • При проектировании системы стоит придерживаться следующих минимальных размеров:
Элемент системы отопления Минимальный ДУ
Подводка к радиатору 15
Розлив в системе с принудительной циркуляцией при длине до 50 метров 20
Розлив в системе с принудительной циркуляцией при длине 50-100 метров 25
Розлив в гравитационной системе 32

Нюанс: разумный максимум протяженности розлива в системе с естественной циркуляцией – около 40 метров.
При большей площади дома лучше разориться на циркуляционный насос.

  • Каждый отопительный прибор комплектуется следующим набором арматуры:
    • Отсекающим шаровым вентилем на входе. Он позволит полностью отключить радиатор для ремонта или замены, не сбрасывая весь контур.
    • Дросселем на выходе. С его помощью можно опять-таки полностью отсечь отопительный прибор или ограничить циркуляцию через него, тем самым снизив температуру. Вместо дросселя может быть установлена термостатическая головка, которая будет регулировать собственную проходимость в автоматическом режиме, в зависимости от температуры в помещении.
На фото - термоголовка, устройство для автоматической регулировки проходимости.

На фото – термоголовка, устройство для автоматической регулировки проходимости.

Полезно: из соображений экономии вместо дросселя или термоголовки можно установить еще один вентиль. Его цена значительно ниже; однако регулировать вентилем проходимость подводки довольно неудобно.

  • Воздушником на одной из верхних пробок радиатора. Для стравливания воздуха может использоваться кран Маевского, вентиль или обычный водоразборный кран.
  • При монтаже на стальные подводки со стороны пробки с левой резьбой ставится съемный сгон, позволяющий при необходимости демонтировать радиатор без сварки.
    Как правило, стальные подводки в комплекте с биметаллическими радиаторами используются в домах, подключенных к центральному отоплению с его не всегда предсказуемыми температурами и давлением.

    В автономных системах используются трубы из полипропилена и металлопластика; для подключения батарей в этом случае проще поставить пару американок.
Достоинство американки - простая разборка соединения.

Достоинство американки – простая разборка соединения.

Заключение

Надеемся, что предложенный вниманию читателя материал поможет ему в проектировании системы отопления и ее монтаже. Как всегда, в прикрепленном к статье видео можно найти дополнительную тематическую информацию. Успехов!

Как выбрать трубопроводную систему отопления квартиры

При строительстве своего дома, а также устройства автономного отопления в многоквартирном доме собственник должен подумать о качественной разводке трубопроводов. Это повлияет не только на внешний вид внутреннего пространства, но и на комфортные условия температурных показателей в каждом помещении. Специалисты говорят, что для квартиры и частного дома они мало чем отличаются, но особенности есть.

Особенности выбора схемы

Выбирайте оптимальную планировку в период проведения подготовительных работ для строительства дома, когда только есть проектная документация.Это можно охарактеризовать как наиболее выгодный вариант, в котором можно предусмотреть все детали. На практическом занятии показан выбор типа проводки для отопления и при нахождении в помещении. При выборе типов разводки отопления будет полностью зависеть конструкция и требования художника, как следствие.

Подключить линию можно не только к центральному отоплению, но и устроить собственный мини-котел. Эта автономная система отопления позволяет сэкономить на теплоносителе и не зависит от периода, когда происходит отключение канала центрального отопления.

Эффективность оборудования для системы отопления будет зависеть от конкретных причин, среди которых:

  1. Расчеты технико-экономических показателей. Они должны быть правильными, и позволяющими подобрать отопительную систему индивидуального характера. Топливо расходуется в минимальном количестве, что приведет к его скорой окупаемости.
  2. Схема отопления. Трубопровод повлияет на равномерное отопление каждого помещения и отдельной части. Кроме того, отапливать необходимо некоторые подсобные помещения, о которых нельзя забывать в процессе монтажных работ.Выделяются и соответствующие типы разводки труб отопления.
  3. Качество монтажа, ввод всех элементов в работу. Если мы совершим пробег вопреки всем правилам, оборудование выйдет из строя. На это потрачены время и деньги. Когда нет уверенности в себе, лучше всего обратиться за помощью к специалистам своего дела.

практика показывает, что все важные мероприятия, такие как выбор материала или конструкторской документации, должны выполняться. Только в этом случае можно говорить о положительном конечном результате.

Типы схем подключения

Всего можно выделить несколько основных групп, в которых разделяются все варианты схем подключения:

  • Одно- и двухтрубные.
  • Тупик и встречное движение теплоносителя.
  • Устанавливается вертикально и горизонтально.

    Однотрубная проводка

Окончательная версия должна иметь на себе маршрутизацию комбинации двух из трех представленных ваших точек. Это означает, что если выбрано, e.г. однотрубный контур, он будет располагаться горизонтально и блокировать движение теплоносителя. Ее окончательный выбор следует сделать в процессе составления проектной документации. В каждом его варианте будет, если все сделать правильно и по чертежу вести строительные работы по технологии.

Основное внимание проектировщика уделяется выбору однотрубной или двухтрубной разводки. К тому же у каждого из них есть свои плюсы и минусы. Ключевые факторы в этом экономичность, простота работы, комфорт и экономичность.

Кроме того, существуют другие типы нагревательных проводов, например:

  1. По способу протока воды:
  • обязательно.
  • натуральный.

    естественная циркуляция

  1. Система, как правило:
  • закрыто. Внутри создается заданное давление. Используемая жидкость не контактирует с воздухом.
  • открытый. Самостоятельно контролировать уровень жидкости в середине расширительной бочки.

Однотрубная система

При одном трубопроводном расположении используется половина материалов для работы, что отражается в денежной экономике.Особенно это заметно при покупке дорогих медных трубок. Кроме того, процесс редактирования может быть произведен новичками строительного бизнеса. Но в конечном итоге потребитель получает распределение тепла курильщиками неравномерно из-за понижения температуры теплоносителя на удалении от отопительного котла. Придется покупать более мощные и дорогие отопительные приборы. Но даже в этом случае нет гарантии достижения эффективности теплого воздуха в помещениях.

Одна труба с байпасным контуром

При отсутствии полного байпаса радиатор не может быть отключен.Это создает огромные неудобства и трудности при проведении ремонтных работ.

«Ленинград»

Есть своя одноламповая схема, получившая название «Ленинградка». Показывает свою эффективность во время работы. Нет прямого соединения радиаторов. Последовательность есть, но подающий и обратный патрубки подключаются напрямую к магистрали батареи. Это главное отличие от классического исполнения.

Преимущества будут зависеть от наличия запорных запорных вентилей в радиаторах отопления.Это позволяет вам упражняться в использовании контроля уровня температуры. Запорная арматура позволяет перекрыть подачу воды в одном радиаторе.

Даже в этом случае регулирование охлаждающей жидкости не нарушается во всей системе. Это дает возможность проводить ремонтные работы с одним из устройств. Все остальные будут работать нормально.

Двухтрубная система

В при установке используется большое количество труб для устройства всей системы. Значительно увеличивается количество рабочих мест и растут затраты.Но вместо этого схема подключения принесет огромное количество положительных качеств, связанных с равномерным распределением тепла, создаст благоприятные условия для работы насоса в котле, что позволяет использовать стороннее оборудование.

Можно выделить некоторые особенности, которыми обладает двухтрубная система отопления:

  • Подогрев теплоносителя осуществляется за счет работы котла. Его вариантов может быть огромное количество.
  • Необходима установка термокрана регулирующего отвода и отвода радиатора.
  • Сливной клапан должен быть закреплен в самой нижней точке системы отопления.
  • Если проводится монтаж по выбранной схеме одновременно на двух этажах, необходимо использовать автостравливающие клапаны. Они устанавливаются в самых высоких точках системы.
  • Радиаторы
  • подключаются сбоку, и опционально выбирается диагональный или нижний впускной канал.
  • Когда работы ведутся в одноэтажном строении, на новейшие фиксируются автостравливающие клапаны, а также полотенцесушитель.

Коллекторная система

Один из подвидов двухтрубной системы называется коллекторной проводкой. Он должен присутствовать для каждого отдельного схемного устройства. Коллекторный ввод используется для центрального, затем в каждой квартире происходит разветвление на систему отопления.

Рассматриваемые виды нагрева электропроводки в процессе эксплуатации обладают как положительными, так и отрицательными качествами, среди которых:

  • Температурные камеры равномерно распределены по.
  • б / у, в том числе с большой площадью квартир.
  • Каждой цепью можно управлять независимо и отдельно.
  • Скрытый процесс редактирования.
  • В разных зонах без перепада давления.
  • Небольшое количество соединений, повышающее надежность системы.
  • Контуры остаются неизменными, даже если вы создаете новые узлы в системе.
  • при установке, что не всегда является достоинством новичка, требуется удерживать значительное количество нарезных канавок.
  • Вся система требует больших затрат.
  • Нет возможности организовать естественный поток воды.

теплый плинтус

Эти типы разводки систем отопления монтируются на плинтус или непосредственно в него. В этом случае они не видны, так как полностью закрыты декоративной панелью. Столкнувшись с такой схемой впервые, мало кто поймет, что речь идет о системе отопления.

«Теплый» плинтус

Основные достоинства такого исполнения:

  1. После прохождения всей площади в тепло, температура охлаждающей жидкости почти не теряет.
  2. незначительные габариты, не портящие интерьер помещения.
  3. Оборудование почти мгновенного нагрева по всему контуру.
  4. Мы используем материалы, защищенные от коррозии.
  5. Легкая сборка.
  6. Наружные стены полностью утеплены.
  7. Воздух нагревается равномерно по всему помещению.

Но и в этом случае без недостатков не обойтись. Итак, общая длина трубопровода не должна превышать 15 м. Это необходимо для повышения эффективности теплопередачи.Если это будет очень холодно с улицы, в теплый плинтус не подходит в качестве основного отопления. Между мебельным плинтусом и плинтусом должен оставаться зазор, который требуют производители. Общая стоимость очень высока, несмотря на большое количество положительных моментов.

Тупик и соответствующая проводка

Для тупиковой схемы характерно попадание охлаждающей жидкости в подогреватель и выход одной стороны. Т.е. вода попадает в тупик, происходит изменение ее движения, и она выходит из нагревателя.Противоположным вариантом в данном случае будет параллельная схема, согласно которой вода выходит из устройства с тыльной стороны. Ее движение Climb по отношению к остальному.

Слепой и приводной контур

Это связанный вариант будет иметь больший КПД. Не будет образования застойных зон, что минимизирует производительность, увеличивая уровень теплового воздействия на каждый нагревательный элемент.

Вертикальный и горизонтальный

Очень простой вариант, так как при горизонтальной разводке трубы отходят от линии подачи горизонтально, а при вертикальной — вертикально.Никаких сложностей. Их значение для частных домов будет одинаковым. Но немного отличаются устройством в многоквартирном доме.

Здесь горизонтальный вариант позволит сэкономить тепло и установить нужный уровень температуры, распределяя все устройства «на одну трубу». Происходит собственный учет теплопотерь, за который производится оплата.

Расположение разводки обогрева вертикальных стояков позволяет размещать несколько компонентов, что сводит на нет описанное выше управление.

Влияние конструкции конструкции

Выбор схемы системы отопления будет зависеть от конструкции. Одноэтажное здание в сочетании с высокой крышей требует вертикальной ориентации трубопровода и расположения всех компонентов системы. Даже чердак в процессе эксплуатации получит статус «отапливаемый».

При наличии плоской кровли и цокольного этажа идеальна горизонтальная схема, при которой котел располагается именно в подвале.

Два и более этажа в здании, независимо от разводки в трубах отопления, их пути (верхний, нижний). Предпочтение отдается двухтрубному варианту с вертикальными стояками.

Подводя итог, можно сказать, что этот выбор выбирается тогда, когда решающее значение имеет конкретный план системы отопления. Он должен отражать все аспекты и основные элементы, которые впоследствии будут использоваться при сборке учений. Доверьте это мероприятие профессионалам, которые выполнят все качественно и в срок.

Статья написана для сайта https: // сделалремонт.RU.

Видео:

Видео:

Видео:

Видео:

.

Как выполнить качественный вариант монтажа электропроводки в частном доме

Каждый мечтает о таком жилье, которое будет располагаться на значительном удалении от городской суеты. Но при этом необходимо создать тот комфорт, который понравится каждому живущему. Первое — это позаботиться о системе отопления, произведя ее качественный монтаж. Особое внимание придется уделить расположению котла и реализации конкретного варианта разводки разводки обогрева электропроводки в частном доме для самых разных условий.Плюсы и минусы типовых схем, их использование в различных типах циркуляции теплоносителя.

Начало работы

При проведении устройства системы отопления в частном доме своими руками в первую очередь следует обратить внимание на тщательный анализ всех условий, в которых будет проводиться эксплуатация. Не играйте малую величину площади отапливаемого помещения, выбора котла, трубопровода, его диаметра и материала, а также вида топлива.

Но самое главное при этом, чего требует каждый хозяин частного дома — экономичность и отличный уровень тепла.Каждая комната должна быть мгновенно нагрета до нужной температуры. Для этого выберите не только саму систему, но и отопление, и проводку в доме.

Типы систем отопления

Существует достаточное количество систем отопления, различающихся по разным критериям. Если взять принцип расхода теплоносителя, то их разделят на:

  1. обязательно. Для разводки воды по трубам в системе отопления используется электрическая. За его счет и работает весь комплекс.Чаще всего при покупке бойлера в его комплект будет входить встроенный насос. Но стоит обратить внимание на возможность в зависимости от комплектации оборудования. Тепло не может быть распределено по несущей системе, если произошла авария и потеряна сеть.
  2. гравитация. Их иначе называют Самотечными. Т.е. теплоноситель самостоятельно направляется в радиатор котла. присутствует принцип конвекции. Замена холодной жидкости горячей. Единственным недостатком этого является то, что существует определенный предел максимального количества радиаторов, подключаемых к системе.Она не сможет полноценно провести обогрев воздуха в коттедже в несколько этажей и много места. Но нет подключения к блоку питания, что можно отнести к ряду положительных качеств.

После того, как мы определились с выбором того или иного варианта системы отопления, необходимо обратить внимание на вариант электропроводки. Чаще всего это играет важную роль в функционировании всей системы отопления.

классификация электропроводки

Типы систем отопления различаются по циркуляции, количеству трубопроводов и типу устройства.Разного рода разводки и способы подключения теплообменников. Рассмотрим варианты монтажа контуров отопления в частном доме, рекомендации по прокладке трубопроводов.

Различают четыре категории проводов, используемых в частном домовладении.

  • Однотрубная разводка отопления в частном доме. Говоря простыми словами, в этом случае происходит последовательное подключение аккумулятора к трубе, идущей от котла. В таком порядке, в зависимости от удаленности от котла, будет разводка теплоносителя.Следовательно, чем дальше расположен радиатор от источника тепла, тем он будет холоднее. Отсутствие неровностей, характерных для конкретной комнаты в частном доме.
  • Двухтрубный. Кроме того, от ТЭНов идет прямая труба с патрубком горячего теплоносителя к котлу, получившая название «баковая магистраль». Уже есть равномерная передача тепла всем компонентам системы. Воздух становится комфортным в каждой комнате. следует знать, как правильно сделать разводку отопления.

    Двухтрубная система

  • Коллектор.Коллектор устанавливается не только в каждой отдельной комнате, но и на этаже, если в частном доме их несколько. Впоследствии произведено их подключение к котлу с помощью пары трубок. Так выглядит правильная разводка отопления для некоторых профессионалов.
  • радиация. Трубка с теплоносителем по возможности поднимается на высоту. Иногда даже производили его установку на чердаке. Именно от нее и будут отправлены аккумуляторы в виде отдельных трубок с горячим носителем. Он напоминает «луч», от того, что имеет такое название.

В любом из представленных случаев просто необходимо знать, как произвести разводку обогрева.

Выбор труб

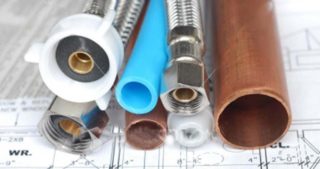

Раньше, как сделать разводку отопления в частном доме, определялось с материалом самих труб. У каждого из этих вариантов есть свои плюсы и минусы, на которые стоит обратить внимание во время покупки.

Самый маленький вариант из популярной стали, в том числе из нержавеющей стали. Это связано с достаточным весом конструкции в целом, а также со сложным процессом их установки.Не всегда удается осуществить правильную разводку отопления в доме своими руками. Для этого необходимо привлечь специалиста по сварке. Дополнительно потребуется резьбовое соединение (резьба). Такая работа под разогревом занимает очень много времени.

Невозможно рассчитать оптимальный вариант и трубы из металла, несмотря на очень простой и быстрый монтаж системы отопления. Во многом это связано с эксплуатационным периодом, когда обязательно нужно проверять все возможные конструкции металлоконструкций и при необходимости осуществлять подъем.Следовательно, скрыть это, например, пол, не будет. Если вдобавок к этому постоянно «прыгают» и температурное давление в системе, долго она продержаться не сможет.

Отличный вариант, но не считая бюджетного, будут медные трубы. Они характеризуются значительными преимуществами, включая стойкость к коррозии и длительный срок службы. Сложность заключается не только в покупке столь дорогого изделия, но и в установке. Чтобы качество оставалось на высоком уровне, лучше обратиться к специалисту.

Если рассматривать такие критерии, как эффективность и функциональность, то наиболее отличным вариантом будет покупка системы отопления в частном доме с трубами из полипропилена. Но при выборе следует обратить внимание на использование системы отопления. Туда подойдут трубы с внутренним армированием из алюминия или стеклопластика.

Однотрубная проводка

Для начала монтажа системы отопления с однотрубной разводкой лучше всего приобрести и установить регуляторы на батареях.Они могут быть представлены в виде клапанов или клапанов. Так будет легче распределять напор воды в системе. В дополнение к этому дополнительному балансировочному клапану, установленному на трубопроводе.

Есть два основных варианта, с помощью которых выполняется правильная разводка отопления в частном доме. Это горизонтальный или вертикальный. Первую в народе называют «Ленинградка». Сначала остановимся на горизонтальном расположении. Название происходит от того, что трубопровод должен располагаться по периметру всех комнат.установка может производиться в пол или поверх него вдоль стены. Все будет зависеть от предпочтений исполнителя. главное выдерживать даже небольшой наклон по убыванию от котла.

Также используется для частных домов в несколько этажей. Но здесь нужно понимать, как сделать разводку отопления в доме. К первому радиатору второго этажа сделана подводка-подступенок. Даже в этом случае можно регулировать расход воды и температурные режимы.Для этого на каждом этаже в трубопроводе проведена его обвязка. Единственный минус использования такого варианта разводки — необходимость накачки приобретения, позволяющей осуществлять циркуляцию воды в системе. Без него, конечно, можно обойтись, но в этом варианте теплоотдача снижена до минимального значения. Но и здесь можно выполнить разводку системы отопления своими руками.

«Ленинград»

По-другому все происходит при вертикальной разводке трубопроводов.По направлению от котла к чердаку труба проложена в вертикальном положении. Из него производили своеобразную ветку каждой батареи в комнатах. Использовать помпу нет необходимости, так как метод считается гравитационным. После нагрева вода в нем система поднимается вверх, а затем опускается ниже. Главный недостаток — необходимость приобретения труб с большим внутренним диаметром. К тому же в системе прикрытия такие комплектующие будет практически невозможно.

Двухтрубный

Для правильного монтажа двухтрубной разводки системы отопления необходимо установить два контура: патрубок для подвода теплоносителя к батареям и возврата к теплу.Для подключения самих радиаторов применен параллельный вариант. Благодаря такому расположению можно опускать трубопроводы, а также самостоятельно регулировать каждый компонент. Если довести продукт до идеала одного из них, это не повлияет на характеристики всех остальных.

Эти варианты воплощения уменьшают недостатки нагревательной проводки системы труб, имея пониженное энергопотребление и более высокую степень нагрева. Вся площадь помещения будет равномерно прогреваться без скачков температурных режимов.

Кроме того, чтобы сделать установку на вентиляционных радиаторах, и запорный клапан на месте горячего носителя.Это позволяет контролировать температуру каждой батареи в помещении и индивидуально. Нет необходимости устанавливать на обратной линии клапаны.

Данный вид разводки не может обойтись без недостатков, которые проявляются в материальных затратах при нагревании устройства системы. Ведь придется покупать вдвое больше труб по сравнению с однотрубным вариантом.

коллекторная проводка

Система предварительного подогрева должна обеспечивать качественную установку циркуляционного насоса.Только после этого можно устраивать подающий и обратный патрубки. Если будет использоваться естественная циркуляция, его нельзя направить в систему теплоносителя. Изначально есть подача, например, водосборник, после чего он подается на все компоненты, нагревая воздух внутри помещения частного дома.

В качестве компонента используются вентили, которые должны быть расположены на любом выходе коллектора. Несмотря на огромную изначально сумму баксов, все окупится в ближайшее время. Кроме того, есть и другие достоинства, которыми могут похвастаться данные способы обогрева электропроводки в доме:

  • Ни одна из схем не вступает во взаимосвязь между собой.В каждой комнате могут быть разные показания температуры. Если есть необходимость.
  • Замена
  • может производиться в процессе эксплуатации отдельных радиаторов системы отопления по мере их выхода из системы и повторной установки. После этого будут только включать их в систему.
  • — это отдельный шкаф под коллектор, незначительный по размеру, и вся линейка очень хорошо прячется под полом или в стенах. Все будет зависеть от интерьера.
  • С помощью этой системы можно осуществить подключение пола.
  • Для установки можно начать процесс самостоятельной установки. Главное, строго придерживаться последовательности всех действий.

    коллекторная проводка

Если посмотреть на устройство разводки системы отопления, то можно сделать вывод, это своего рода двухтрубный вариант. Единственное отличие — использование установки дополнительных деталей и узлов, которые делают всю систему более практичной и экономичной.

Это проявляется в отличной передаче тепла от батарей в комнату и значительном снижении энергопотребления.Срок окупаемости занимает значительно меньший временной интервал. Эти способы отопления в электропроводке частного дома находят все более широкое применение.

КПД циркуляционного насоса системы отопления

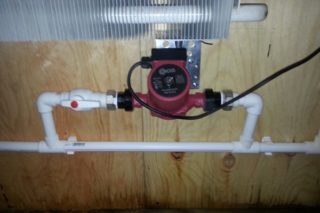

Циркуляционный насос в индивидуальной системе отопления играет важную роль. Если нужно быстро прогреть воздух в комнатах дома, а эффективность системы отопления должна быть высокой. Речь идет о отопительных приборах — радиаторах, системах теплых полов.Чем быстрее радиатор будет производить теплообмен между водой и воздухом, тем эффективнее будет вся система отопления.

Схема установки насоса

индивидуальной системы отопления, мы должны следить за тем, чтобы радиатор отдает тепло, он горячий и вода в отводе радиатора небеля очень холодная. Иначе котел будет изнашиваться, а это нехорошо. Здесь нам поможет циркуляционный насос, который будет поддерживать циркуляцию воды. радиатор, который будет поддерживать температуру, и вода не возвращается в котел переохлажденной.

В этом случае система отопления с естественной циркуляцией перестает быть неэффективной. В первую очередь из-за инерции расход воды зависит от температуры воды. Подождите, пока вода нагреется, а затем остынет, есть медленный и неэффективный способ.

Включается циркуляционный насос, и мы удаляем всю натуральную пробку, связанную с разницей температур. В индивидуальной системе отопления циркулирует любая холодная вода, горячая — все зависит от того, успела ли она остыть или прогреть.Вода поступает в котел и возвращается с той же скоростью.

Что у нас есть? Снижение расхода топлива в котле. Допустим, температура охлаждающей жидкости необходимая для 65 *. индивидуальная система отопления холодная вода, котел работает на максимуме. температура повышается, Вода не успевает полностью остыть за один проход отопительной системы, котел уходит на сокращение затрат роботов, поддерживает температуру. Если на выходе 65 * и на входе 60 * в каждом радиаторе нагревается до 64 * струна до 61 * градусов.Так радиаторы выдают полную мощность, котлу не нужно нагревать воду до 70 * -75 * градусов и выше тратить лишнюю энергию. Таким же образом у нас есть возможность установить температуру каждого радиатора отдельно. Если у нас будет теплая комната и кухня то температуру радиатора можно будет снизить, и мы получим дополнительную экономию. Циркуляционный насос за водой для системы отопления получает удобство, когда нужно выставить радиатор на 35 * градусов (система отопления с естественной циркуляцией невозможна) осенние и весенние месяцы прохладно, но не холодно.

2 floor heating

Циркуляционный насос индивидуальной системы отопления

, прокладываем трубу малого диаметра. Вы говорите, что это нам даст? Дадут экономию на покупке труб, уменьшат количество воды в системе отопления и стоимость газа для нагрева воды и быстрого нагрева.

естественное обращение

Во всех вариантах исполнения систем отопления с естественной циркуляцией могут применяться разводки. В нем должен быть предусмотрен расширительный бачок, для размещения охлаждающей жидкости при более высоких температурах.Это, в свою очередь, помогает контролировать уровень его артериального давления, исключая повреждение всего оборудования.

Подключение всех компонентов системы отопления выполняется при верхней разводке. Только в этом случае теплоноситель сможет равномерно распределить радиаторы отопления и передать необходимый уровень температуры внутри помещения. Здесь большое значение играет предвзятость канала. Он будет предназначен для направления подачи теплоносителя. Обычно угол выбирается при сборке в 5 градусов, чего будет достаточно. Вы можете выделить его достоинства:

Но всех недостатков намного больше.Основная сложность заключается в монтажных работах. Ведь здесь нужно создать постоянный уклон по всему трубопроводу. Его следует выдерживать на каждый метр. Его нельзя использовать в частных домах, если общая площадь более 100 кв. В случае использования металлических труб и радиаторов со временем вода в качестве теплоносителя приводит к коррозии. При этом в системе отопления кроме воды использовать что-либо еще нельзя. Также из минусов выделяется отличный проточный патрубок, когда при такой разводке требуется отопление.

Двухэтажное здание

К частным домам в два этажа предъявляются определенные требования к выбору планировки и ее качественному монтажу. Наиболее универсальной в этом случае наделена двухтрубная система отопления. К большей эффективности его работы можно прийти, если перед каждым радиатором проводить установку регулировочного бачка.

Допускается использование двухэтажного строения естественной циркуляции. Там будет достаточно разместить расширительный бак не на чердаке, а на втором этаже.Узел подающей трубы монтируется на подоконнике в помещении или на потолке. Если заменить все это на циркуляционном насосе, то можно будет использовать дополнительный источник тепла в помещении — полы с подогревом, а также полотенцесушители. Причем делать это можно не только на первом, но и на втором этаже здания.

В любом случае все будет зависеть от качества монтажа, позволяющего получить полноценный комфорт в каждой комнате частного дома. Когда нет знаний, как сделать разводку обогрева руками, лучший вариант — привлечение специалистов.Они выполнят работы в отведенные сроки и качественно и знают, как сделать электропроводку в доме. Отопление

.

Статья написана для сайта https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

.

однотрубная система отопления — это … Что такое однотрубная система отопления?

однотрубная система отопления

Строительство: однотрубная система отопления

Универсальный англо-русский словарь. Академик.ру. 2011.

  • Однотрубная система теплоснабжения
  • Однотрубная кольцевая магистральная система

Смотреть что такое «однотрубная система отопления» в других словарях:

  • Электрообогрев — Электрообогрев, также известный как электрообогрев и электрообогрев поверхности, представляет собой систему, используемую для поддержания или повышения температуры труб и сосудов.Электронагреватель принимает форму электрического нагревательного элемента, работающего в…… Wikipedia

  • Нагрев воды — это термодинамический процесс, использующий источник энергии для нагрева воды выше ее начальной температуры. Обычно горячая вода используется для приготовления пищи, уборки, купания и обогрева помещений. В промышленности и горячая вода, и вода, нагретая до пара, имеют…… Wikipedia

  • Централизованное теплоснабжение — Электростанция централизованного теплоснабжения, работающая на биомассе, в Мёдлинге, Австрия… Википедия

  • Тепловая трубка — Тепловая трубка — это механизм теплопередачи, который может передавать большое количество тепла с очень небольшой разницей в температуре между более горячими и холодными поверхностями.Внутри тепловой трубки, на горячей границе раздела жидкость превращается в пар и…… Wikipedia

  • Строительство Трансаляскинской трубопроводной системы — Строительство Трансаляскинской трубопроводной системы было масштабным мероприятием, в котором участвовали десятки тысяч людей, часто в экстремальных температурах и условиях. При строительстве трубопровода были впервые применены специальные методы строительства, большая часть…… Wikipedia

  • Чиллер-котельная система — Чиллер-котельная система представляет собой чиллер, котел, насосы и средства управления HVAC в едином предварительно спроектированном пакете.Это снижает сложность для установщика на месте и увеличивает простоту установки в целом. Большинство блочных систем с чиллерами и котлами…… Wikipedia

  • Leasowe — инфобокс Великобритания место страна = Англия официальное название = Leasowe latitude = 53,414994 долгота = 3,098494 тип карты = Население Мерсисайда = 6,180 (перепись 2001 г.) citeweb | url = http: //www.wirral.gov.uk/factsandfigures /census2001/oneward2recset.asp?ref=TS21|title… Википедия

  • Hydronics — это название для использования воды в качестве теплоносителя в системах отопления и охлаждения.Некоторые из самых старых и распространенных примеров — паровые радиаторы и радиаторы горячей воды. В крупных коммерческих зданиях, таких как высотные здания и кампусы…… Wikipedia

  • строительство зданий — Техника и промышленность, связанные со сборкой и возведением конструкций. Ранние люди строили в основном для убежища, используя простые методы. Строительные материалы поступали с земли, а производство было продиктовано ограничениями материалов и…… Универсалиум

  • Геотермальный тепловой насос — Геотермальный тепловой насос — это система отопления и / или кондиционирования воздуха, в которой используется способность Земли накапливать тепло в грунтовых и водяных тепловых массах.Эти системы работают на основе стабильности подземных температур: земля…… Wikipedia

  • Распространение технологий в Канаде — В этой статье излагается история распространения или распространения технологий в Канаде. Технологии, выбранные для лечения, включают, в грубом порядке, транспорт, связь, энергию, материалы, промышленность, общественные работы, коммунальные услуги…… Wikipedia

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
