Сендвич-панель – это трёхслойная конструкция, которая применяется в строительстве зданий. Она состоит из двух внешних слоёв и утеплителя между ними. Эти изделия появились на строительном рынке не так давно, однако уже сумели завоевать популярность у покупателей. В данной статье будут рассмотрены основные характеристики, которыми обладают сендвичные панели: размеры и цены, а также другие параметры.

Сендвич плиты состоят из трех слоев — внешней облицовки и внутреннего наполнителя

Сэндвич-панель: что это такое

Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).

Строение сендвичной панели с внутренним слоем из пенополистирола

Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.

Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции.

Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.

Производство сэндвич-плит из оцинкованной стали и минваты

Эксплуатационная область панелей, выполненных в виде сендвича

Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:

  • жилые дома;
  • спортивные сооружения;
  • офисные и административные здания.

Такие изделия подразделяются по назначению на 3 основные разновидности:

  • для стен;
  • для кровли;
  • для окон.

В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.

Сендвичные панели применяют в строительстве различных зданий

Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.

Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.

Достоинства и недостатки сендвич панелей

При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:

  • высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
  • выгодная стоимость;
  • возможность организации не только механической защиты, но и теплоизоляции;
  • отсутствие необходимости в дополнительном утеплении здания;

С помощью сендвич плит можно построить здание в кратчайшие сроки

  • небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
  • для монтажа таких плит нет необходимости использования специальной строительной техники;
  • фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.

Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.

Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:

  • готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
  • при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.

Оконные сэндвич панели: монтаж, характеристики, размеры

При замене окон всегда хочется выполнить монтажные работы с таким качеством, чтобы вся оконная система прослужила как можно дольше. Сюда входят и вопросы обеспечения необходимой теплоизоляции, и удобство ухода, и эстетические параметры оконного проема.

Выбираем сендвич панели

Оконные откосы: варианты оформления

Наибольшие проблемы всегда создаются в связи с правильным выбором материала для обустройства откосов окон. С домами, возводимыми по канадской технологии, проще: для небольших оконных проемов в той СИП-панели, где намечено окно, просто вырезают необходимых размеров прямоугольник. Теплоизоляция вокруг него естественно обеспечивается свойствами самой СИП-панели. В случае больших оконных проемов из СИП-панелей вырезают подоконный и надоконный блоки, после чего производят монтаж оконного проема и самого окна. Здесь также теплоизоляционные характеристики стены сохраняются в полном объеме.

Иногда в качестве откосов для окон применяют листы гипсокартона. Однако в этом случае возникает опасность промерзания такого оконного откоса в зимний период, а уход значительно усложнится.

В случае возведения дома из железобетона или кирпича качественное утепление оконных проемов и соответствующая гидроизоляция окон может быть обеспечена только при отделке сэндвич-панелями. Правда, некоторые специалисты рекомендуют еще и ячеистый пластик на основе поликарбоната, но его толщина и ударная прочность иногда бывают недостаточными для оконного откоса, а монтаж составного откоса связан с увеличением требуемых трудозатрат.

Устройство сэндвич-панелей и их типоразмеры

Типовая структура оконной сэндвич-панели представляет собой трехслойную плиту, два внешних слоя которой составляет жесткий пластик (чаще применяется полихлорвинил с толщиной 1-2 мм). Пространство между ними заполняется пенопластом или полистиролом. Встречается и более дешевый вариант исполнения, при котором на слой полистирола накладывается полихлорвинил, но сэндвичем назвать уже нельзя. Долговечность такой панели будет весьма низкой, поэтому от ее монтажа при установке окна следует однозначно отказаться.

Для качества отделки имеет также значение способ получения полистирола: для экструдированного полистирола такие механические показатели, как предел прочности на сжатие и на изгиб, а также сводный показатель термосопротивления выше, чем для свободно-вспененного полистирола.

Габаритные размеры стандартных сэндвич-панелей, которые используются при отделке оконных откосов, приведены в таблице:

Толщина листа внешней поверхности панели, мм Общая толщина панели, мм Размеры панели в плане, мм
длина ширина
1,0 10; 24; 32; 40 1500-2000 3000
1,4 900-1500 2000; 3000
2,0 1500-2500 3000

Примечание: Оконные сэндвич-панели толщиной 40 мм выпускаются только под заказ, в трехслойном исполнении, когда между двумя слоями полистирола дополнительно прокладывается еще и жесткая пленка из ренолита.

Общие технические характеристики изделий составляют:

  1. Уровень звукоизоляции – не менее 21 дБ.
  2. Плотность – 30-35 кг/м3.
  3. Прочность на сжатие – не менее 0,25 МПа.
  4. Теплопроводность – не менее 0,029 Вт/м*град.

Монтаж сэндвич-панелей для окон

Установка таких изделий имеет ряд специфических и технических особенностей, без учета которых можно не получить положительного результата:

  • В местности с жарким климатом заказ оконных сэндвич-панелей с ренолитной пленкой обязателен, поскольку на солнце такая панель может нагреваться до 70°С – температуры, при которой вполне вероятна деформация пластика.
  • При монтаже панелей необходимо принимать во внимание высокое значение коэффициента линейного расширения сэндвич-панелей, который достигает 7*10-50С.
  • При подрезке панели в требуемый размер необходимо использовать дисковую пилу, имеющую мелкий шаг зубьев, поскольку в противном случае пластик может скалываться и расслаиваться. При этом резку нельзя выполнять при температурах ниже +5°С, так как в этих случаях материал сэндвич-панели стает весьма хрупким.

При монтаже используют только тот стартовый профиль, который рекомендуется производителем. Замена профиля не допускается. Сразу же после монтажа необходимо удалить защитную пленку.

Монтаж оконных сэндвич-панелей производится гораздо быстрее и удобнее, чем гипсокартонных откосов, о чем свидетельствует представленное видео.

Эксплуатационные характеристики оконных сэндвич-панелей

При своей легкости, а также богатой цветовой отделке (выпускаются изделия с матовой и глянцевой поверхностью пластика, а также ламинированные) рассмотренные панели для окон отличаются:

  • высокой стойкостью к солнечному излучению;
  • низким влагопоглощением;

  • достаточной поверхностной стойкостью против абразивных внешних воздействий;
  • устойчивостью против возможных циклических нагрузок;
  • значительным температурным диапазоном работоспособности (от –50 до + 60°С).

Внешний вид установленных оконных сэндвич-панелей можно рассмотреть на фото.

Смотрите также:

Сэндвич-панели для утепления окон

Покупатели нередко выбирают сэндвич-панели для откосов и других элементов оконных конструкций.
Эти изделия неприхотливы в эксплуатации и представлены несколькими видами с разными типами замков и наполнения, благодаря чему имеют широкую область применения.

В Европу сэндвич-панели попали из США и Канады, где их успешно применяют в строительстве свыше 100 лет. За столько времени эти изделия были неоднократно модернизированы и сегодня представляют собой совершенный во всех отношениях продукт, имеющий доступную стоимость. Они используются для облицовки фасадов, внутренних стен, крыш, а также производства изделий из профильных конструкций.


Что представляют собой сэндвич-панели

Независимо от модификации все сэндвич-панели состоят из двух жестких внешних элементов и размещенного между ними внутреннего наполнителя. В разрезе это изделие напоминает слоеный пирог. В качестве наружных элементов и начинки могут использоваться совершенно разные материалы, определяющие в конечном итоге вид сэндвич-панелей. Для изготовления жесткого внешнего слоя сегодня используются сталь, алюминий, магнезитовые плиты, панели OSB и сложные полимеры. При этом не все панели имеют замковые соединения – некоторые модификации раскраиваются по нужным размерам, затем вставляются в подготовленный каркас и фиксируются специальными крепежными элементами.

Сэндвич-панели являются готовым к применению строительным материалом, который не требует проведения дополнительных отделочных работ. Эти изделия подразделяются по функциональному назначению и виду внутреннего утеплителя. В качестве термоизоляционной начинки производители панелей сегодня используют:

  • пенополиуретан – синтетический пожаробезопасный материал с ячеистой структурой и низкой теплопроводностью, который инертен к химическим веществам, не боится влаги и отлично поглощает звуки;

  • пенополистирол – во многом схожий с пенополиуретаном газонаполненный материал, но имеющий лучшие эксплуатационные характеристики и в полтора-два раза больший срок службы, который может составлять 60 лет;

  • минеральная вата – уступающий по популярности и характеристикам пенополиуретану с пенополистиролом теплоизоляционный материал с разной структурой волокнистости, который может быть изготовлен из расплавов стекла, доменных шлаков и изверженных горных пород.



Помимо перечисленных материалов производители стали активно применять усиленное эпоксидной смолой стекловолокно для внешней обшивки. По этой технологии изготавливаются легкие и высокопрочные сэндвич-панели ПВХ/PVC (STEP) и другие модели. Все они обладают высоким классом огнестойкости, а остальные характеристики зависят от толщины и применяемого наполнителя.

Данные комбинированные панели с жестким невентилируемым каркасом позволяют одновременно решать сразу несколько задач, что позволяет их считать универсальным материалом.

Сэндвич-панели для окон

Сэндвич-панель для окон чаще всего представляет собой комбинацию из пластиковых внешних элементов и наполнителя, в качестве которого применяются пенополиуретан или пенополистирол. Они используются для непрозрачного наполнения дверных или оконных конструкций, а также офисных перегородок. Сегодня помимо листов с однотонным полимерным покрытием в продаже имеются односторонние и двусторонние панели, имитирующие текстуру натурального дерева и предназначенные для использования совместно с ламинированным профилем.
Стандартная толщина сэндвич-панелей для конструкций из ПВХ профилей составляет 24 и 32 мм. Однако при необходимости возможно изготовление на заказ листов с другими габаритами.


Где еще используются сэндвич-панели

Принято считать, что традиционная область применения, где активно используются сэндвич-панели – пластиковые окна, дверные блоки, остекление балконов и лоджий, торговых павильонов и входных групп. Однако благодаря эксплуатационным характеристикам этот материал также подходит для:
  • внутренней и внешней отделки и утепления балконов с лоджиями;
  • облицовки откосов изнутри и снаружи оконных проемов.

При всех ранее перечисленных достоинствах сэндвич-панелей в процессе выполнения отделочных работ следует учитывать, что это невентилируемый материал. В сочетании с герметичными пластиковыми конструкциями он может спровоцировать обильное образование конденсата, о негативном влиянии которого читайте на ОкнаТрейд. Кроме того, в процессе облицовки некоторых откосов могут возникнуть сложности при монтаже панелей.

ГОСТ 32603-2012 Панели металлические трехслойные с утеплителем из минеральной ваты. Технические условия

Нормативная база сэндвич панелей

Показатели исходя из которых можно судить о технических свойствах сэндвич панелей являются:

  • плотность;
  • теплопроводность;
  • водостойкость и прочее.

Все данные показатели охарактеризованы в упомянутом ранее ГОСТ 15588-86 ,но только для двух видов утеплителя: пенополистирола, и пенополиуретана. Но, самыми распространёнными являются как раз панели на минераловатном утеплителе, на них стандарте нет. Более того, даже существующие нормы далеко не соответствуют европейским стандартам. Так, согласно российским стандартам показатель толщины стального листа, который содержится в сэндвич панелях должен составлять не менее чем 0,7 мм, в то время как в западной продукции толщина такого листа составляет 0,55 мм.

Материалы, которые соответствуют особым требованиям, то есть те, что используются на опасных объектах, должны отвечать определённым нормам и характеристикам. Так, ГОСТ указывает, что панели на пенополиуретане должны соответствовать нормам, которые приводятся ниже:

Порядок проведения монтажа откоса окна

В любом случае нужно удалить излишки теплоизоляции. В случае современного монтажа это будет пена. Она срезается ножом вровень с рамой. Не нужно убирать больше, чтобы не нарушить утеплительные свойства шва:

  • По периметру рамы окна монтируется стартовый профиль. Это почти что буква П, но одна нога длиннее. Рекомендуется именно ее ставить вовнутрь.
  • Под другую сторону откоса, на внешний край периметра оконного проема устанавливается обрешетка из дерева.
  • Ставится, собственно, сам откос из пластика. Под него обычно рекомендуют постелить лист пенопласта, вырезанный по форме, либо напылить из баллона полиуретана.
  • Откос одним концом вставляется в стартовый профиль, а другим привинчивается шурупами на обрешетку из деревянного штапика.
  • Внешний край отделывается уголком из F-профиля.

Все! Отделка оконных откосов завершена. При необходимости специальными составами (например, Feyco) она красится в нужный цвет, либо же очищается (серия средств Cosmofen) от загрязнений. На самом деле все это проще пареной репы, особенно для того, кто хоть раз проводил демонтаж готовой оконной рамы.

Руководство по отделке оконных откосов по правилам

Если технология установки самого пластикового окна тщательно регламентирована стандартом, пусть и в хлипкипроизвольной форме, то монтаж откосов остался без внимания. Поэтому мы делаем швы согласно документации ГОСТ 30971, а затем сталкиваемся с проблемой внутренней отделки всей конструкции. Да, многие сайты ссылаются на государственные документы, но когда дело доходит до цифр, то все беспомощно разводят руками. И вроде бы имеются так примеры, по которым может быть выполнена отделка оконных откосов, но здесь находится куча недомолвок. Вот почему настоящие мастера используют далеко не все типы узлов. А лишь те, которые показали себя с лучшей стороны.

Монтаж окон по ГОСТу

Ну, во — первых, что такое ГОСТ. Если коротко, то это государственный стандарт или определенная норма, которая должна выполняться предприятиями.

В настоящее время ГОСТ по монтажу ПВХ окон отменен и носит рекомендательный характер. Но уважающие себя компании эту отмену не признали и продолжают работать по ГОСТу.

Кстати ГОСТов по окнам ПВХ несколько. Кому интересно, список можно посмотреть здесь. Но на мой взгляд самый правильный и полезный вот этот «ГОСТ Р 52749-2007».

Клиентам монтаж окон по ГОСТу обойдется примерно в 1,5 — 2 раза дороже, чем так называемый обычный монтаж. Поэтому, многие менеджеры даже не предлагают ГОСТ, и не объясняют его преимущества, опасаясь что клиенты вообще ничего не купят.

В чем же основной принцип этого дорогого монтажа окон по ГОСТу ?

А принцип простой и он используется так же в строительстве каркасного домостроения (утеплитель должен оставаться сухой, но если утеплитель все таки впитал влагу, она должна иметь возможность выхода наружу).

Все дело в монтажной пене — главном утеплителе окон. И эта пена гигроскопична, то есть хорошо впитывает влагу. И если эту влагу не вывести, то монтажная пена теряет свои энергосберегающие свойства.

Что же предлагает нам ГОСТ по монтажу окон? А он предлагает систему вывода влаги из монтажной пены и защиты от этой влаги, как из помещения, так и со стороны улицы.

Система вывода влаги — это либо:

  1. ПСУЛ — паропроницаемая саморасширяющаяся универсальная лента. Она же защищает пену от внешних факторов (дождь и снег).
  2. Мастика, например самая популярная СТИЗ — А. Имеет высокую паропроницаемость.

От внутренних испарений из помещения, пену защищает пароизоляционная фольгированная лента.

Какие минусы могут быть или точнее, что нужно учесть при выборе данного типа монтажа окон?

Самое важное здесь это:

  • Качество ПСУЛа ( Если честно, я еще не встречал ПСУЛа, который бы не крошился по истечении времени. Его можно просто проткнуть пальцем без особого усилия. То есть, я предполагаю, что устойчивость к ультрофиалету у некачественного ПСУЛа низкая. Здесь сразу моя рекомендация по производителю, которому можно верить — illbruk (у них можно приобрести полный комплект материалов для монтажа по ГОСТу).
  • Слой нанесения мастики не должен превышать 3 мм. Если с уличной стороны окна, вам замажут пену толстым слоем, пар не сможет из нее выйти.
  • В старом фонде, невозможно работать по ГОСТу, без дополнительных финансовых затрат и потерь по времени. Пароизоляционная лента должна быть максимальной ширины, которой все равно не хватит. Потому как четверть глубокая. И её, либо уменьшают с помощью кладки (а это дорого и долго), либо лента рассчитывается в двойном, а то и в тройном размере и склеивается между собой (чаще всего).

Монтаж окон не по ГОСТу

А что это вообще такое — обычный монтаж (не по ГОСТу). И почему же, этот вариант вроде бы неправильный, но именно этим способом установлено большинство окон в нашей стране?

Неправильным этот способ считается по одной причине:

если монтажной пене не обеспечить вывод влаги, это чревато образованием плесени

Но почему же эта плесень и грибок лишь частные случаи, а не поголовные? Давайте наконец — то разберемся.

Как делается обычный монтаж окон? Точно так же, в качестве основного утеплителя используется монтажная пена. Вместо ПСУЛа, имеет место заделка наружного шва фасадной штукатуркой. А пароизоляционная лента вообще не применяется.

Почему то, все говорят о физических свойствах ПСУЛа и пароизоляционной ленты, но никто не говорит о том, что:

  • фасадная штукатурка имеет хорошую паропроницаемость
  • а ПВХ сэндвич — панели, которые служат откосами окон — паронепроницаемы

Кстати грибок чаще всего встречается на откосах из гипсокартона и на штукатурных откосах. Потому что, эти материалы имеют хорошую паропроницаемость, то есть пар из внутреннего помещения проникает в монтажную пену, разрушая ее.

И не следует заделывать внешний шов обычными герметиками. Тем самым, блокируется выход пара из пены наружу. О главных ошибках монтажников можно почитать здесь.

Напрашивается вывод. Есть альтернатива монтажу окон по ГОСТу — это обычный монтаж с использованием 3 слоев изоляции:

  1. Паропроницаемой фасадной штукатурки
  2. Монтажной пены
  3. Внутренних откосов их ПВХ сэндвич — панелей

Суть добровольной сертификации

Как уже было сказано выше некоторые компании, что следят за имиджем своей продукции проходят добровольную сертификацию с целью получить на неё сертификат соответствия. Процесс прохождения сертификации свидетельствует не только об амбициозных намерениях, но и о качестве продукции. Со дня получения такого сертификата вся соответственная продукция должна производиться аналогично с утверждённой системой качества.

На предприятии, обладающим таким сертификатом, в первую очередь, должен быть строгий порядок. Каждому отделу, принимающему участь в процессе производства, полагается точно выполнять свои обязанности. Недопустимо присутствию малейшего разногласия, всём сотрудникам следует чётко выполнять свою работу в строгом соответствии с полученной документацией.

Также для соблюдения этих правил существует своеобразный отдел контроля, работа которого заключается в надзорной функции

Благодаря такому подходу отклонений от разработанной сертифицированной системы почти отсутствуют, а если всё же обнаруживается какие-либо несоответствия по качеству, то в зависимости от причины отклонения, их важности продукция либо материал направляется на переработку

На этом функции контрольного отдела не заканчиваются, в его компетентность также входит – осуществлять контроль по качественным показателям всего закупаемого сырья, которое идёт для изготовления сертифицированной продукции. Описанные мероприятия осуществляются внутри компании. Помимо этого в обязательном порядке компания направляется на проверку один раз (или два раза) в год к контролирующему органу, который ранее выдал сертификат качества.

Если при прохождении такой проверки обнаруживаются любые несоответствия технологичного процесса, которые прописаны в ранее выданном сертификате, они доводятся к сведению руководства компании, контрольного отдела фирмы производителя, а также непосредственно к исполнителю. После чего производителю наддаётся определённое время для ликвидации недоработки, а по истеканию этого срока компания проходит повторную проверку. В случае успешного завершения производитель получает заключение о соответствии продукции с требованиями ГОСТ.

По схеме такой добровольной сертификации работает множество предприятий. Идентично могут поступить и фирмы, занимающиеся производством сэндвич панелей. Во-первых, это огромное преимущество пред конкурентами. Производитель, у которого имеется сертификат качества на свою продукцию, всегда находится на уровень выше по сравнению с обыкновенным не сертифицированным товаром. А, во-вторых, именно наличие такого сертификата на продукцию играет решающую роль при отборе компаний для государственных закупок.

Назначение сэндвич-панелей

При помощи сендвич панелей, а именно плит SIP, состоящих из листов OSB с утеплителем внутри, можно значительно упростить процесс строительства малоэтажных домов и минимизировать время рабочего цикла. С применением сэндвичей возведение любого объекта становится производственной игрой в конструктор – крупные конструкции дома собираются из небольших деталей.

Стандартные размеры сэндвич панелей имеют разброс, позволяющий использовать изделия в любом строительстве. Так, длина одной плиты может быть до 14 метров, ширина конструкции – в пределах 1,0-1,025 метра, толщина плиты – 0,05-0,25 метра. Наиболее востребованные габаритные размеры панелей указаны в таблице ниже:

Название изделия Тип Длина (м) Монтажная ширина панели (м) Толщина панели (м)
Стеновая панель Утеплитель минеральная вата 1,2-1,4 1,025 (1,0) 0,05; 0,06; 0,08; 0,10; 0,12; 0,15; 0,20; 0,25
Утеплитель пенополистирол

Размеры сэндвич-плиты

Сэндвич панели для откосов гост

Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.

Свойства и области применения ПВХ сэндвич-панелей

Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.

ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).

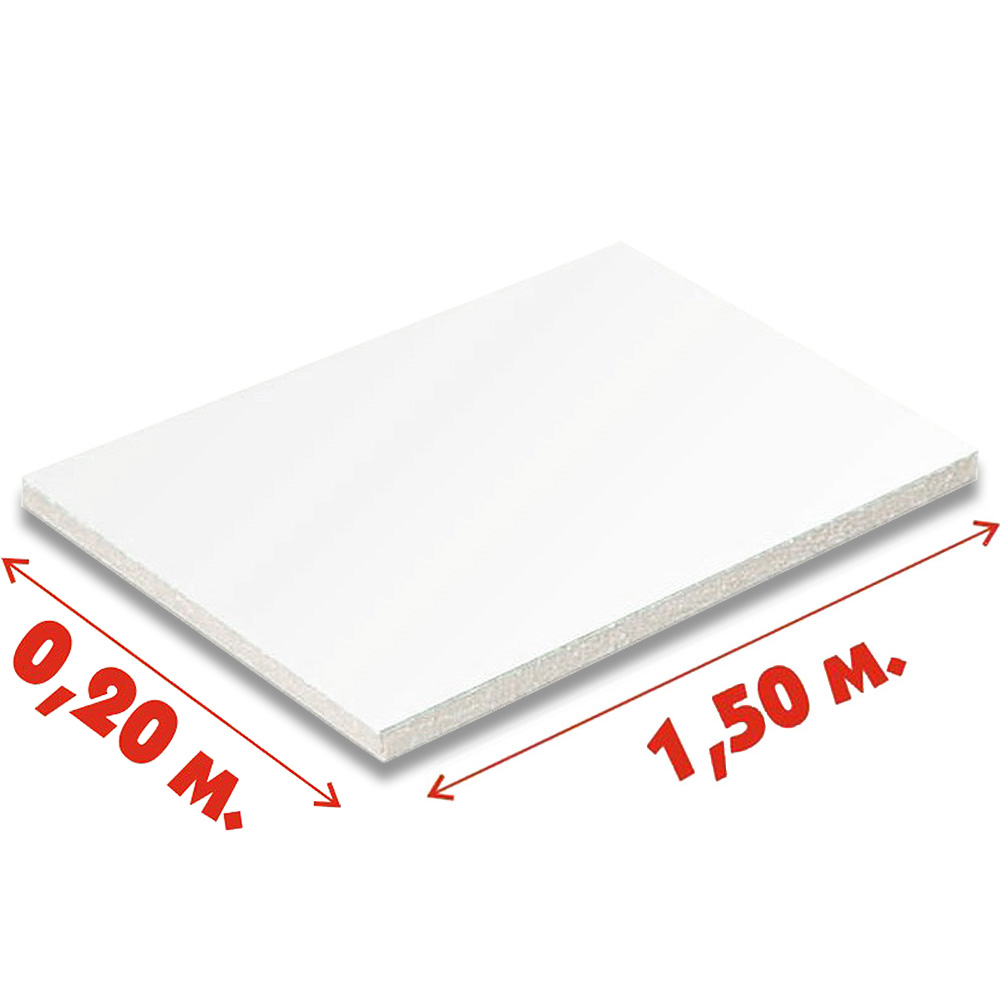

Рисунок 1ПВХ сэндвич-панель

ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.

Наполнитель из пенополистирола — это экологически чистый материал, обладает низкой теплопроводностью и небольшим весом (что очень важно, если сэндвич панели являются несущими). Не гигроскопичен, не поддерживает процесс горения без источника огня, является самозатухающим материалом

Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.

В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.

В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:

• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)

Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.

Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.

Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.

Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.

Таблица 1Физические свойства утеплителей

1 октября 2014 года был принят первый ГОСТ на металлические трехслойные сэндвич панели, производство которых раньше регламентировалось исключительно ТУ каждого отдельного производителя

Build-Insulation.ru. Защищено авторским правом

Подраздел: Сэндвич панели

Технологии

PUR панели — технические характеристики
Сэндвич панели из PUR – универсальный строительный материал, обладающий превосходными теплоизоляционными и иными характеристиками

PIR сэндвич панели — преимущества и недостатки
Сэндвич панели PIR — легкие трехслойные панели с теплоизоляцией из огнестойкого пенополиизоцианурата PIR, идеальным теплоизоляционным материалом

PIR сэндвич панели: характеристики
Сэндвич панели PIR — легкие трехслойные панели с теплоизоляцией из огнестойкого пенополиизоцианурата PIR

Сэндвич панели: отзывы специалистов
Сэндвич панели во всем мире и в России уже давно заслужили самые высокие отзывы специалистов, благодаря своим уникальным характеристикам

Правила расчета сэндвич панелей
Чтобы правильно подобрать необходимую толщину утеплителя для сэндвич панелей необходимо выполнить теплотехнический расчет. Расчет понадобится и для точного определения количества панелей для строительства, чтобы минимизировать количество отходов

Металлические сэндвич панели: характеристики
Пластиковые сэндвич панели применяются для отделки откосов, заполнения дверных проемов, устройства офисных перегородок и утепления фасадов

Главные узлы сэндвич панелей
Самые распространенные узлы крепления сэндвич панелей разрабатываются каждым производителем сэндвич панелей в виде технического решения

Толщина сэндвич панелей
От правильности подбора толщины сэндвич панелей зависит теплоэффективность постройки, её прочность и надежность. Подбирать толщину панели нужно в зависимости от материала сердечника, климатической зоны, типа постройки и пр. факторов

Сэндвич панель трехслойная стеновая: основные характеристики
Стеновые трехслойные сэндвич панели имеют различные технические характеристики, которые зависят от материала и толщины утеплителя, основы и облицовки

Саморезы для сэндвич панелей — какие выбрать?
Саморез для крепления сэндвич панелей также важен, как и цементный раствор для кирпичного дома. Как правильно выбрать саморез?
Новости

Эволюция одного производителя СИП-панелей из Набережных Челнов
Недавно, компания «Майтек Изолюкс» из Набережных Челнов презентовала новый проект…

Ruukki и ISOVER выпускают совместный продукт — сэндвич-панели Life
Компания Ruukki анонсировала начало производства инновационных сэндвич-панелей…

В 2016-м «Теплант» рассчитывает на 15-процентное увеличение доли на рынке
По информации, предоставленной компанией «Теплант», в 2016-м один из ведущих…

Еще одну линию по выпуску АКП запустили на «Алюминстрое»
Пресс-служба отечественной компании «Алюминстрой» сообщает о запуске еще одной…

Производство «сэндвичей» нового типа планирует запустить «Tata Steel»
Пресс-служба металлургического концерна «Tata Steel» объявила о намерении в…

При утеплении старого дома бельгийские строители использовали инновационный материал из конопли
При ремонте одного из старых жилых домов, расположенных в бельгийской деревне…

Производство уникальных «сэндвичей» освоили на Алтае
На Алтайском заводе сэндвич-панелей, вынужденном конкурировать с обладающими…

Уникальное предприятие по производству минваты и «сэндвичей» построят в Чечне
В Чечне начинают строительство уникального не только для республики, но и для…

Итальянцы запустили в России производство «сэндвичей»
Согласно данным, предоставленным пресс-службой холдинга «Группо Манни» (Италия),…

На российском рынке появился новый продукт от «Кнауф»
В текущем году «Кнауф» представил новый для российского рынка продукт — подвесной…

ВРК1 построит быстровозводимое здание в Санкт-Петербурге
Стоимость и сроки выполнения идеально подходят для действующего бизнеса. Уже…

На «ТехноСтиль» осуществлена поставка европейского оборудования Cannon
В рамках реализации программы технологического перевооружения и расширения производства,…

Как выполнить отделку оконных откосов по ГОСТ 30971

Как таковых откосов в ГОСТ не имеется, но есть типы узлов, куда частично входят эти элементы. Находятся некоторые типы решений в рекомендуемом приложении В. Напоминаем что откосами называются декоративные элементы, прикрывающие внутреннюю часть оконного проема сверху и с боков. ГОСТ рекомендует делать ее из штукатурки или влагостойкого гипсокартона. Имеется еще вариант с утеплением, крыть который можно… чем угодно?

Давайте посмотрим, чем может быть плох тот или иной вариант отделки, чтобы найти среди них нужный.

  1. Допустим, на рисунке В.2а стандарта приводится вариант выполнения узла примыкания оконной рамы к четверти с откосом из штукатурки. Мы видим, что слой утеплителя с обеих сторон окружен пароизоляционным материалом. Изнутри это самоклеящаяся пленка, а снаружи – любой пластичный состав, отвечающий требованиям. Крепление рамы ведется на анкера сквозным сверлением профиля. Мы видим, что предлагается после этого просто наложить под косым углом штукатурку, и на этом можно успокоиться. В чем здесь беда? Их даже несколько. Во-первых, коэффициенты теплового расширения пластика и бетона не совпадают. У пластика значение намного, на очень много (раз в 5 – 6) выше. Поэтому на границе образованного шва возле рамы через какое-то время гарантированно образуется трещина. И сколько ее ни заделывай, эффекта это не даст. К тому же любая штукатурка не отличается большой прочностью или стойкостью к истиранию. В результате в местах столкновения с открытой створкой скоро начнут откалываться куски, а любой случайно прислонившийся будет оттирать свою одежду достаточно долго. Но и это еще не все. Любой, кто пытался равнять стенку шпатлевкой или другой строительной смесью знает, как это сложно сделать чисто технически даже при наличии свободного доступа. Это значит, что откос из штукатурки гарантированно выйдет волнистым. И это будет заметно со стороны. И очень сложно выдержать точно прямые углы. Следовательно, откос наверняка будет еще и слегка кривой. Ну, а поскольку большинство людей ставит подоконник тоже из пластика, как и раму (а не из искусственного или натурального камня), то в скором времени над компенсационными зазорами по торцам тоже образуются трещины. Как ни ложи ты силикон, на штукатурку он почти не берется.

Утепление в этом случае проводится любым доступным способом. Кстати, ПВХ ткань можно оформить красиво со всех сторон: от окна, подоконника, стены. Другое дело, что не всегда это можно сделать своими руками, и иногда придется оформлять заказ. Минус в относительной уязвимости такого технического решения к острым предметам. Ну, и, конечно, можно потерять гарантию, потому что монтаж идет не по ГОСТ.

Важность норм при производстве

Государственные Общесоюзные Стандарты (ГОСТ)…  Достаточно распространённые в СССР. В своё время их придерживались все, но к сожалению, это не относится к настоящему времени. Сейчас на рынке появилось большущее количество новых материалов. При производстве которых зачастую не придерживаются никаких норм и правил. Данные обстоятельства не могли не повлиять на качество продукции.

Исключение не составляет и строительство. Сегодня почти все выпускаемые стройматериалы не проходят ранее обязательную сертификацию. Только зачастую крупные фирмы, для которых имидж – прежде всего, предоставляют покупателю, только сертифицирован товар подходящего качества.

Технические характеристики сэндвич-панелей

  • Главная
  • Характеристики сэндвич-панелей

Конструкция стеновых и кровельных сэндвич-панели состоит из:

  • двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
  • одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
  • для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм Допускаемые отклонения от проектных размеров, мм
по длине по ширине по толщине
до 8000 свыше 8000 ±4.0 + 6.0 ±3.0 ±1.6

Профилирование

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 14,61 16,26 17,93
80 17,91 19,56 21,23
100 20,11 21,76 23,43
120 22,30 23,96 25,62
150 25,61 27,26 28,93
180 28,31 30,44 32,13
200 31,11 32,76 34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 10,36 12,01 13,68
80 11,11 12,76 14,43
100 11,61 13,26 14,93
120 12,11 13,76 15,43
150 12,86 14,51 16,18
170 13,30 15,01 16,68
200 14,11 15,76 17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 18,34 20,18
80 22,24 24,08
100 24,84 26,68
120 27,44 29,28
150 31,34 33,18
180 34,25 35,10
200 37,84 39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 13,09 14,93
80 13,84 15,68
100 14,34 16,18
120 14,84 16,68
150 15,59 17,43
180 16,25 18,35
200 16,84 18,68

Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 — λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ — λs = 0,04 Вт/м °С

Толщина панели, мм Пенополистирол Минеральная вата
Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50 1,250 1,111
80 2,000 1,777
100 2,500 2,222
120 3,000 2,667
150 3,750 3,333
200 5,000 4,445
250 6,250 5,555

Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 191 316 397 398 597 717 798
1,5 128 210 262 317 398 478 530
2,0 95 156 195 238 296 356 396
2,5 86 122 156 189 235 283 317
3,0 61 101 129 157 197 236 262
3,5 52 87 110 133 165 201 225
4,0 47 75 96 116 146 177 197
4,5 40 66 84 102 128 156 172
5,0 35 60 76 91 115 140 156
5,5 31 53 69 88 102 119 140
6,0 27 44 58 70 88 100 119
6,5 21 38 47 59 73 90 100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 242 460 610 759 977 1194 1341
1,5 151 297 393 490 631 780 874
2,0 106 211 285 358 460 570 641
2,5 65 160 220 275 360 445 501
3,0 33 105 160 211 291 362 410
3,5 15 69 110 155 221 294 340
4,0 40 72 105 155 206 241
4,5 20 48 70 107 146 170
5,0 27 44 72 102 121
5,5 27 50 71 89
6,0 31 50 69
6,5 18 31 42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 170 344 460 579 753 927 1040
1,5 103 219 295 370 484 600 675
2,0 70 153 210 268 350 435 491
2,5 51 117 160 203 271 337 381
3,0 36 91 127 160 220 272 310
3,5 27 73 102 132 181 225 256
4,0 18 55 84 110 151 190 218
4,5 31 54 73 106 140 158
5,0 17 33 49 72 98 113
5,5 19 30 50 70 81
6,0 18 31 47 56
6,5 18 31 40

Как делается отделка оконных откосов сэндвич панелями своими руками

Инструкция по отделке откосов окон сэндвич-панелями

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Завершающим этапом после установки металлопластиковых окон является внутренняя и наружная отделка откосов окон. Для внутренних работ могут быть применены различные материалы, но лучше всего себя зарекомендовали откосы для окон из сэндвич панелей. Это связано с техническими характеристиками используемого материала и простотой монтажа. Как сделать откосы из сэндвич панелей будет рассказано ниже.

Что такое откосы

Это конструктивный элемент ниши оконного проема в виде боковых внутренних стенок. Отделка окон является обязательной, так как от этого зависит функционирование оконной конструкции. Заполнение монтажного шва пеной требует его защиты от воздействия внешней среды.

Откос защищает монтажную пену от разрушения

Монтажная пена – это пористый материал, который утепляет шов, но вместе с тем способен впитывать влагу и разрушаться под ее воздействием. Если пена будет надежна закрыта, то можно не переживать, что со временем окна будут запотевать или промерзать в зимний период.

Благодаря эстетичному внешнему виду материала отделка откосов сэндвич панелями имеет опрятный внешний вид.

Состав сэндвич панелей

Сэндвич панели ПВХ для откосов бывают двух видов: двух и трехслойные. Двухслойные изделия состоят из декоративного наружного пластикового слоя и вспененного полистирола с обратной стороны. Трехслойное изделие имеет декоративный слой с обеих сторон, что обеспечивает более жесткую конструкцию, хорошо сохраняющую свою форму.

Декоративный пластиковый слой может быть выполнен в любом цветовом решении, а также может имитировать различные фактуры, поэтому отделка окон сэндвич панелями такого типа возможна в любых интерьерах.

Трехслойная структура обеспечивает более жесткую конструкцию

Благодаря использованию в качестве основного материала изделия экструдированного пенополистирола достигается максимальный энергосберегающий эффект. А благодаря нулевой теплопроводности изделий можно не переживать о запотевании окон и рамы.

Для отделки откосов рекомендуют использовать двухслойные панели

Устраивая откосы на окнах, рекомендуется использовать пластиковые сэндвич панели, имеющие два слоя. В этом случае не потребуется дополнительная изоляция внутреннего слоя, покрытого пластиком.

Положительные качества

Сэндвич применяется при изготовлении глухих элементов балконных и уличных дверей, а также балконных ограждающих конструкций. Двери, с установленными внизу сэндвич панелями, препятствуют выходу тепла. Это связано с тем, что панели для откосов окон и дверей обладают следующими положительными качествами:

  1. Сендвич имеет незначительный вес при достаточной прочности.
  2. Благодаря пенополистирольному наполнителю исключаются теплопотери, повышается энергоэффективность помещения и создаются оптимальные микроклиматические условия. Недаром пенополистирол зарекомендовал себя как надежный утеплитель.
  3. Возможность ламинирования поверхности для создания единой композиционной целостности с оконной системой делает его современным универсальным отделочным материалом.

С помощью ламинированных панелей можно отделать окно под любой интерьер
  • Возможен выбор размера материала в зависимости от параметров оконного проема.
  • Пластиковые откосы устойчивы к попаданию влаги, температурным перепадам и воздействию биологических веществ.
  • Теплые откосы для пластиковых окон не подвержены гниению и распространению плесени.
  • Отделка откосов пластиковых окон данным материалом позволяет повысить шумоизоляционные свойства оконной системы.
  • Простота монтажа оконных откосов и ухода за ними.
  • Особенности материала

    Важно приобретать качественный материал, так как в противном случае под воздействием прямых солнечных лучей панели могут потерять форму и пожелтеть.

    При работе с данным материалом следует соблюдать осторожность при механическом воздействии на него, например, нарезке. Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия.

    Работа с сэндвич панелями должна проводиться с осторожностью во избежание порчи материала

    При недостатке места между петлей окна и стеной установить этот материал не получится. Важно учитывать, что оконный проем при использовании данного материала уменьшится с обеих сторон на толщину панелей.

    Транспортировка изделий может доставить трудности, так как листы имеют большие размеры. Однако в некоторых магазинах их режут на более мелкие фрагменты.

    Преимущества перед другими вариантами отделки

    Если вы задумали выполнить отделку откосов пластиковых окон своими руками, то утепленные панели – это самый удачный вариант.

    При использовании гипсокартона придется приобрести больше материала, чем требуется для одного окна. Работа с этим материалом считается трудоемкой и требующей определенных навыков.

    Отделка откосов сэндвич панелями наименее трудоемкая по сравнению с другими методами

    Оштукатуривание займет много времени и сил. Если нет опыта работы со штукатуркой, то создать ровную поверхность будет очень сложно. На высыхание штукатурного слоя потребуется время. Сам процесс работы связан со значительными загрязнениями окружающего

    Линии непрерывного производства сэндвич-панелей | Hennecke OMS

    Профилирование

    Входная секция содержит оборудование для обработки рулона и обработки металлической облицовки. Это включает размотку и подачу рулонов стали в установку, подготовку полос путем обрезки и соединения их, а также профилирование нижней и верхней металлических облицовок.Профилирование поверхности и кромок придает многослойным композитным элементам определенную форму и надежно соединяет их вместе.

    Секция профилирования обычно состоит из следующих частей:

    Смешивание и дозирование

    HENNECKE-OMS предлагает все оборудование для дозирования, хранения, транспортировки и контроля сырья и добавок.Дозаторы для полиуретана отвечают за гомогенное смешивание реактивных компонентов полиола и изоцианата, а также различных добавок (например.грамм. катализаторы, пенообразователи, отвердители, антипирены). Линии по производству сэндвич-панелей HENNECKE-OMS основаны на продуманном расположении отдельных узлов и высококачественных компонентов. Это гарантирует пользователю однородную структуру ячеек и эффективный выход сырья.

    Оборудование для дозирования сырья или мокрая часть обычно включает в себя следующее:

    • Узлы учета
    • Станция динамического предварительного смешивания и система загрузки газа:
    • Массовый расходомер
    • Термостат и охладитель
    • Резервуарный парк

    Центроплан

    Центральная секция для сплошных металлических облицовок — это сердце производственной линии PANELMASTER STEEL.Он отражает накопленный нашей компанией опыт в области обработки полиуретана под высоким давлением.

    Центральная секция PANELMASTER STEEL обычно состоит из следующих элементов:

    • Подготовка к нанесению пены
    • Пенный портал
    • Смесительная головка
    • Конвейер с двумя пластинами
    • Блок контроля температуры
    • Ленточная пила
    • Подача панелей из минеральной ваты

    Охлаждение и штабелирование

    Эта так называемая зона охлаждения обеспечивает временное хранение и охлаждение панелей.Здесь панели обрабатываются и укладываются, вставляются прослойки и стопки оборачиваются защитной пленкой.

    Охлаждение и укладка PANELMASTER STEEL обычно состоит из следующих частей:

    • Линия охлаждения
    • Фрезерная станция
    • Станция штабелирования
    • Подача пластин EPS / XPS

    АСУ ТП

    Современные автоматизированные электронные системы обеспечивают максимальную безопасность эксплуатации, занимают минимум места и позволяют быстро и практически автоматически вносить изменения в продукт.

    Система управления заводом обычно состоит из следующих частей:

    • Система управления панелями
    • Сбор данных процесса
    • Графическая обработка и анализ

    Средние размеры и размеры солнечных панелей

    Солнечные панели, используемые в жилых проектах, обычно бывают стандартного размера, что удовлетворяет потребности большинства домовладельцев, поскольку они подходят для крыш большинства размеров и производят достаточно энергии, чтобы значительно снизить ежемесячные счета за электроэнергию.Конечно, если у вас крыша нестандартного размера, ваш подрядчик по солнечной энергии может помочь вам найти солнечные панели другого размера или установить их на вашей земле вместо вашей крыши.

    Ниже представлена ​​диаграмма десяти наиболее распространенных марок солнечных панелей и их размеров. Ваш подрядчик по солнечной энергии сможет подсказать вам лучшую модель солнечной панели для вашего проекта.

    Начните экономить с помощью солнечной энергии сегодня

    Средние размеры солнечных панелей для жилых помещений

    Начните свой солнечный проект сегодня

    Различные размеры и размеры солнечных панелей

    Средние размеры солнечных панелей составляют 65 дюймов в длину и 39 дюймов в ширину, за двумя исключениями:

    • Здесь вы можете увидеть солнечные панели SunPower Corp. серии E меньше по размеру, что делает их отличным выбором, если у вас небольшой дом или вам не нужно преобразовывать столько солнечной энергии в энергию для вашего дома.
    • Панели
    • First Solar — хороший вариант, если у вас есть больше места для размещения солнечных панелей — например, на большой крыше — или если вы планируете установить солнечные панели на земле вместо крыши.
    • Размеры по глубине различаются немного шире, чем длина и ширина, потому что на них воздействует основание солнечных панелей и любое монтажное оборудование, установленное под солнечными панелями.

    Причина, по которой большинство солнечных панелей имеют примерно одинаковый размер, заключается в том, что это является отраслевым стандартом.Это означает, что вы будете знать, чего ожидать с точки зрения потенциальной мощности от солнечной панели определенного размера. Это также помогает узнать, сколько солнечных панелей вам понадобится или сколько солнечных панелей поместится на вашей крыше.

    Найдите надежного установщика солнечных батарей

    Поиск надежного и заслуживающего доверия установщика солнечных батарей — ваш первый шаг в обеспечении вашего дома солнечной энергией. Квалифицированный подрядчик поможет вам в этом процессе, ответит на вопросы о вариантах и ​​обеспечит максимальную отдачу от установки солнечных панелей как в ближайшем будущем, так и в будущем.

    В компании Modernize мы часто говорим с домовладельцами об их проектах по благоустройству дома. В наших недавних интервью 90 процентов домовладельцев запрашивали контрольный список, чтобы помочь им найти и проверить подрядчиков. Теперь компания Modernize предлагает домовладельцам бесплатный цифровой контрольный список подрядчиков в качестве простого пошагового руководства, которое поможет вам с проектом солнечной панели.

    Полиуретановые сэндвич-панели Camlock 50 мм | панель | сэндвич-панель 5

    Сэндвич панели с полиуретановым наполнителем

    ХАРАКТЕРИСТИКА

    Высокая теплоизоляционная способность

    Высокая стойкость к коррозии → Прочный и долговечный

    Простая сборка и малый вес

    Эстетический вид

    Огнестойкий

    15
    15 Наружные и перегородки

    Изоляция конструкций

    Промышленные и коммерческие объекты

    Сельскохозяйственные объекты

    ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 9

    ) 950 / мм — для крыши

    (2) 950/1150 мм — для стены или потолка

    Толщина стали

    0.3 мм-0,8 мм

    Толщина панели

    50/75/100/120/150/200 мм

    Эффективная ширина

    Длина

    По запросу заказчика

    Материалы

    Внутренний слой — EPS / PU / Rockwool, с двух сторон — цветной стальной лист

    Структура

    трехслойный (1 ) три слоя (1

    ) слой стальной лист,

    (2) внутренний слой — сэндвич EPS / PU / Rockwool,

    (3) нижний слой — также стальной лист

    плотность

    32-46 (кг / м³) и т. Д.

    цвет

    синий, белый серый, красный , или другие цвета.

    Детали

    Стальная линия для простого соединения поодиночке

    Покрытие пленкой для защиты стали панелей

    15 срок службы

    15 ~ 20 лет

    Характер

    Легкий вес, теплоизоляция, огнестойкость и водонепроницаемость, экологичность

    16 Различное применение крыши и стены, относящиеся к крупным заводским зданиям, складам,

    выставочных залов, спортзалов и т.д.

    Упаковка 90 116

    стандартная морская упаковка или согласно вашим требованиям

    ДЕТАЛИ ПАНЕЛЬНОГО СОЕДИНЕНИЯ

    Размеры — —

    ? ,! !

    , Габаритные размеры.. .

    застежка-молния. :

  • .xsd () .gif .jpg .

  • ?

    .

    .xsd?

    Создатель выкройки -. ,,,. ,,. !
    Летние сады — стайка гусей
  • : 00163
  • : Летние сады — Стая гусей
  • : 1813
  • : 14
  • :
  • : DMC, 18

  • : флэш-фантазия.ru

    ? !

    Снежное воскресенье
  • : 00263
  • : Снежное воскресенье
  • : 34×25
  • : 14
  • :
  • : DMC, 38

  • : flash-fantasy.ru

    ? !

    В зависимости от сезона
  • : 00303
  • : Смена времен года
  • : 27×32
  • : 14
  • :
  • : DMC, 33

  • : флэш-фантазия.ru

    ? !

    Садовые ворота
  • : 13692
  • : Садовые ворота
  • : 2536
  • : 14
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    Найденный рай
  • : 35207
  • : Найденный рай
  • : 2046
  • : 14
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    Воздушный шар ()
  • : 35213
  • : Свечение воздушного шара ()
  • : 4130
  • : 18
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    Европейское бистро ()
  • : 35224
  • : Европейское бистро ()
  • : 4128
  • : 16–
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    Велосипед после полудня ()
  • : 65077
  • : Велосипедный полдень ()
  • : 1813
  • : 18
  • :
  • : DMC, 35

  • : flash-fantasy.ru

    ? !

    Соперничество
  • : 79073
  • : Соперничество
  • : —
  • : —
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    (Мирный силуэт)
  • : 35018
  • : (Мирный силуэт)
  • : 33×25
  • : 14
  • :
  • : 23

  • : flash-fantasy.ru

    ? !

    (Прогулка в парке)
  • : 35021
  • : (Прогулка по парку)
  • : 38×45
  • : 14
  • :
  • : 21

  • : флэш-фантазия.ru

    ? !

    (Winter LaKe)
  • : 35111
  • : (Зимний лак)
  • : 29×38
  • : 14
  • :
  • : 21

  • : flash-fantasy.ru

    ? !

    (садовая дверь)
  • : 35124
  • : (Садовая дверь)
  • : 3828
  • : 14,
  • :
  • : 21

  • : флэш-фантазия.ru

    ? !

    (кабина Аврора)
  • : 35212
  • : (кабина «Аврора»)
  • : —
  • : 14,
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    (Арка террасы)
  • : 35219
  • : (Арка террасы)
  • : —
  • : 14,
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    (Путешествие)
  • : 65017
  • : (Путешествие)
  • : —
  • : 14,
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    Рождественское желание
  • : 08804
  • : Рождественское желание
  • : 38×28
  • : 16,
  • :
  • : 41

  • : флэш-фантазия.ru

    ? !

    Sweetheart’s Gate
  • : 35144
  • : Ворота возлюбленного
  • : 2535
  • : 14, слоновая кость
  • :
  • : 35

  • : flash-fantasy.ru

    ? !

    Мирный ручей
  • : 35027
  • : Мирный поток
  • : 28×35
  • : 16
  • :
  • : 42 a

  • : флэш-фантазия.ru

    ? !

    Пикник
  • : 35065
  • : Пикник
  • :
  • : 16
  • :
  • :

  • : flash-fantasy.ru

    ? !

    Вдохновляющие стихи
  • : 13646
  • : Вдохновляющий стих
  • :
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    Юго-западная панорама
  • : 13660
  • : Юго-западная панорама
  • : 51×30
  • : 16
  • :
  • : 42 a

  • : flash-fantasy.ru

    ? !

    Природа дает
  • : 13668
  • : Природа дает
  • : 25×41
  • : 16
  • :
  • : 42 a

  • : флэш-фантазия.ru

    ? !

    Воспоминания
  • : 13670
  • : Воспоминания
  • : 36×28
  • : 16
  • :
  • : 42 a

  • : flash-fantasy.ru

    ? !

    Ранний снег
  • : 13677
  • : Ранний снег
  • : 36×25
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    Winte Outing
  • : 13691
  • : Зимняя прогулка
  • :
  • : 16
  • :
  • :

  • : flash-fantasy.ru

    ? !

    Perfect Patio
  • : 13697
  • : Идеальный дворик
  • :
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    Окно на запад
  • : 13700
  • : Окно на запад
  • :
  • : 16
  • :
  • :

  • : flash-fantasy.ru

    ? !

    Зима на главной улице
  • : 13713
  • : Зима на главной улице
  • :
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    Снежные ангелы
  • : 13717
  • : Снежные ангелы
  • :
  • : 16
  • :
  • :

  • : flash-fantasy.ru

    ? !

    Коттеджи на берегу моря
  • : 13726
  • : Коттеджи на берегу моря
  • : 46×18
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    Викторианский шарм
  • : 13666
  • : Викторианский шарм
  • : 20×41
  • : 18,
  • :
  • : 38

  • : flash-fantasy.ru

    ? !

    Эджуотер Лейн
  • : 72464
  • : Эджуотер-лейн,
  • : 36×23
  • : 14
  • :
  • : 36

  • : флэш-фантазия.ru

    ? !

    Зеленая деревня
  • : 80302
  • : Зеленая деревня
  • : 163×27
  • : 14
  • :
  • : 69

  • : flash-fantasy.ru

    ? !

    Летние сады — Дача с гусями
  • : 00163
  • : Летние сады — Дача с гусями
  • : 3322
  • : 14
  • :
  • : DMC, 29

  • : флэш-фантазия.ru

    ? !

    Летний сад — загородный коттедж
  • : 00163
  • : Летние сады — Загородный коттедж
  • : 3325
  • : 14
  • :
  • : DMC, 20

  • : flash-fantasy.ru

    ? !

    Летний сад — Очаровательный коттедж
  • : 00333
  • : Летние сады — Очаровательный коттедж
  • : 36×25
  • : 14
  • :
  • : DMC, 36

  • : флэш-фантазия.ru

    ? !

    Летний сад — Коттедж Холлихок
  • : 03683
  • : Летние сады — Коттедж «Холлихок»
  • : 4024
  • : 14
  • :
  • : DMC, 25

  • : flash-fantasy.ru

    ? !

    Долина реки Бек
  • : 03753
  • : Долина реки Бек
  • : 52×26
  • : 14
  • :
  • : DMC, 43

  • : флэш-фантазия.ru

    ? !

    Country Mill ()
  • : 03813
  • : Сельская мельница ()
  • : 3528
  • : 16 (голубовато-серый)
  • :
  • : DMC, 28

  • : flash-fantasy.ru

    ? !

    Прекрасный викторианский дом ()
  • : 03874
  • : Прекрасный викторианский дом ()
  • : 3038
  • : 14
  • :

  • : флэш-фантазия.ru

    ? !

    Village Serene
  • : 06831
  • : Деревня Безмятежность
  • : 2010
  • : 18
  • :
  • : DMC, 28

  • : flash-fantasy.ru
    Безмятежный коттедж
  • : 06891
  • : Коттедж «Безмятежность»
  • : 15 x 9
  • : 14
  • :
  • : DMC, 17

  • : флэш-фантазия.ru

    ? !

    English Valley Cottage ()
  • : 35019
  • : Коттедж «Безмятежность»
  • : 46×25
  • : 14
  • :
  • : DMC, 62 а

  • : flash-fantasy.ru

    ? !

    Убежище садовника
  • : 00284
  • : Убежище садовника
  • : 3625
  • : 14
  • :
  • : DMC, 38

  • : флэш-фантазия.ru

    ? !

    Peppercricket Farm
  • : 00298
  • : Ферма по производству перцевых сверчков
  • : —
  • : —
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    Прогулка по воскресному саду
  • : 06620
  • : Прогулка по воскресному саду
  • : —
  • : —
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    Беркли Хайтс
  • : 06780
  • : Прогулка по воскресному саду
  • : —
  • : —
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    Южный социальный
  • : 35010
  • : Южный социальный
  • : 4130
  • : 18
  • :
  • : —

  • : флэш-фантазия.ru

    ? !

    Лихорадка в салоне
  • : 35183
  • : Кабинная лихорадка
  • : 4130
  • : 18
  • :
  • : —

  • : flash-fantasy.ru

    ? !

    (Почтальон)
  • : 35118
  • : (Почтальон)
  • : 3828
  • : 14,
  • :
  • : 53

  • : флэш-фантазия.ru

    ? !

    Cove Haven Inn
  • : 35128
  • : Гостиница Cove Haven Inn
  • : 3828
  • : 14,
  • :
  • : 21

  • : flash-fantasy.ru

    ? !

    Возвращение домой на праздники
  • : 08733
  • : Возвращаюсь домой на каникулы
  • : 47×35
  • : 14,
  • :
  • : 46

  • : флэш-фантазия.ru

    ? !

    Очарование коттеджа
  • : 13687
  • : Очарование коттеджа
  • :
  • : 16
  • :
  • :

  • : flash-fantasy.ru

    ? !

    Французский цветочный магазин
  • : 13704
  • : Французский цветочный магазин
  • :
  • : 16
  • :
  • :

  • : флэш-фантазия.ru

    ? !

    !
    , 24. ,. .

    Размеры панели Скачать бесплатно для Windows

    2 маленькие БИТЫ 27 Коммерческий

    для создания оптимизированных планов раскроя.

    3 ABB 55 Бесплатное ПО

    Panel 800 — это панель оператора с компактными размерами, позволяющими сэкономить место.

    Программное обеспечение NovaTek 118 Условно-бесплатное ПО

    Panel Builder нарисует панели из стеклянных блоков для оконных проемов или стен в зависимости от заданных вами размеров.

    Глубокие раскопки 7 Условно-бесплатное ПО

    С помощью TRENCH проанализируйте за несколько минут, что нужно сделать часами вручную.

    4 XY Soft Co.894 Условно-бесплатное ПО

    Создайте оптимизированные макеты.

    eTakeoff, ООО 104 Условно-бесплатное ПО

    eTakeoff Dimension — это комплексное решение для электронного просмотра и взлета.

    1 iNetBau :: инновации Netzwerk Bauwesen 3 Условно-бесплатное ПО

    Преобразуйте простые размеры AutoCAD в реальные архитектурные размеры.

    Программное обеспечение eConcept

    В

    XP Tweak есть панель управления доступом, панель Internet Explorer и многое другое!

    347 Microsoft 34

    Панель управления Microsoft DirectX — небольшое улучшение для панели управления Windows, которое включает ….

    1 Намтук 25 Условно-бесплатное ПО

    Панель «Моя рамка».NET — это расширенный компонент панели для улучшения вашей Winform.

    Brodersen Controls A / S 5 Бесплатное ПО

    UCT-32 — это панель оператора / дисплей сообщений для монтажа на передней панели.

    Открыть игровую панель 29 Открытый источник

    Open Game Panel — это открытая веб-панель управления игровым сервером.

    10 Caddy (Pty) Ltd. 425 Условно-бесплатное ПО

    С помощью этого продукта вы можете рисовать и воплощать свои идеи в двух и трех измерениях.

    Андреас Гебель 72 Условно-бесплатное ПО

    Позволяет пользователю выполнять геометрические построения в трех измерениях.

    Primal Pictures Ltd.17 Коммерческий

    Interactive Knee представляет полную анатомию колена в трех измерениях.

    P.M.Studios, s.r.l. 15 Условно-бесплатное ПО

    Etrom — ролевая игра огромных размеров, масштабов и приключений.

    FYSETC WIKI

    FYSETC WIKI

    Инициализация поиска

      Все продукты

      FYSETC WIKI

      Все продукты

      • FYSETC WIKI
      • Контроллеры Контроллеры
        • Введение в контроллеры
        • FYSETC F6
        • FYSETC S6
        • FYSETC AIO II
        • Доска для гепардов FYSETC
        • FYSETC E4
      • ЖК-дисплеи и дисплеи ЖК-дисплеи и дисплеи
        • ЖК-дисплеи и дисплеи Введение
        • Панель Mini12864
        • Общая панель 12864
        • FYS Touch ЖК-дисплей
        • TFT81050
      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
