Русская плита

РУССКАЯ ПЛИТА — центральная часть Восточно-Европейской платформы, расположенная между Балтийским щитом на севере, Украинским щитом на юге, Предуральским прогибом на востоке.

Фундамент Русской плиты, покрытый чехлом осадочных отложений, на западе относительно приподнят; местами он залегает выше уровня океана, образуя Белорусскую и Воронежскую антеклизы. восточная часть Русской плиты характеризуется более глубоким залеганием фундамента и наличием мощного осадочного чехла. В его основании расположены многочисленные рифтовые структуры — авлакогены, выполненные континентальными и мелководно-морскими обломочными и отчасти карбонатными отложениями рифея — нижнего венда, местами с участием основных вулканических пород. Главная система этих палеорифтов пересекает платформу с юго-запада на северо-восток; в районе Москвы в направлении Прикаспия от неё отходит система юго-восточного направления. Ряд авлакогенов меридионального и широтного простирания известен в Волго-Уральской области (Казанско-Сергиевский, Верхнекамский, Пачелмский, Среднерусский, Московский). Здесь фундамент Русской плиты погружен на глубине 3-5 км, а в Прикаспийской впадине имеет наиболее глубокое залегание (свыше 20 км). В составе осадочного чехла различаются четыре комплекса, разделённые перерывами и несогласиями. Наиболее древний верхневендско-кембрийский (на западе плиты) сложен мелководно-морскими песчано-глинистыми осадками.

Следующий ордовикско-нижнедевонский комплекс имеет сходный с нижележащим комплексом состав (на западе и юго-востоке плиты). Наиболее распространён среднедевонско-пермский комплекс (развит в главных депрессиях фундамента — Балтийская, Московская, Мезенская, Прикаспийская синеклизы, Припятско-Днепропетровско- Донецкий авлакоген) — красноцветные обломочные и соленосные отложения в нижней (девон) и верхней (пермь) частях с преобладанием мелководных карбонатов в средней части. Наиболее молодой комплекс чехла — мезозойско-кайнозойский (мелководно-морской и континентальный, песчано-глинистый) развит преимущественно в южной части Русской плиты (в Украинской синеклизе, наложенной на Припятско-Днепровско-Донецкий авлакоген и прогиб, в Прикаспийской синеклизе; на южном склоне Украинского щита — в Причерноморье).

Тектонические структуры Беларуси — урок. География, 10 класс.

Кристаллический фундамент представляет собой древнюю архейско-протерозойскую горную систему. Под воздействием более поздних тектонических движений одни её части приподнимались, а другие опускались, поэтому фундамент в Беларуси находится на разной глубине. Недалеко от деревни Глушковичи Лельчицкого района он выходит на поверхность, а в пределах Припятского прогиба опускается на глубину \(6\) км.



Около деревни Глушковичи (Лельчицкий район)

Тектонические структуры — крупные участки кристаллического фундамента, которые, как правило, отделяются тектоническими разломами и имеют разную мощность осадочного чехла.

Крупнейшими тектоническими структурами Беларуси являются Русская плита, Волыно-Азовская плита и Украинский щит. В пределах Русской плиты выделяются более мелкие тектонические структуры.



В зависимости от глубины залегания фундамента тетонические структуры делят на положительные, отрицательные и переходные.



Положительные тектонические структуры Беларуси

К положительным тектоническим структурам относятся антеклизы, щиты и выступы. В их пределах кристаллических фундамент подходит близко к поверхности.

Антеклиза — тектоническая структура платформы, пологое куполообразное возвышение земной коры с выступом фундамента платформы, размерами до нескольких сотен километров в сечении.

Самая крупная из них — Белорусская антеклиза. Она занимает северо-западную и центральную части

Беларуси и простирается в широтном направлении на \(350\) км. Платформенный чехол в её пределах обычно не превышает \(500\) м, а в самой приподнятой её части — Центральном Белорусском массиве — имеет мощность всего \(80\) — \(100\) м.



На востоке страны небольшую территорию занимают склоны Воронежской антеклизы. Поверхность кристаллического фундамента в наиболее приподнятой её части находится на глубине \(400\) м.



На самом юге на территорию Беларуси заходит Украинский щит. Только в его пределах породы кристаллического фундамента выходят на поверхность.



Выделяются и более мелкие положительные структуры. Среди них Микашевичско-Житковичский выступ, в пределах которого кристаллический фундамент близко подходит к поверхности и добывается строительный камень.

Отрицательные тектонические структуры Беларуси

Отрицательные тектонические структуры в Беларуси представлены впадинами и прогибами. Они характеризуются глубоким залеганием фундамента и разным временем образования.

Впадина — отрицательная тектоническая структура платформы тектонического происхождения округлой формы с большой мощностью отложений платформенного чехла.



Прогиб — отрицательная тектоническая структура платформы повышенной подвижности линейно-вытянутой формы с большой мощностью отложений платформенного чехла, ограниченная разломами.

Тектоническая структура

Местонахождение

Эпоха складчатости

Глубина залегания фундамента

Оршанская впадина

северо-восток Беларуси

байкальская

\(800\) — \(1800\) м

Брестская впадина

юго-запад Беларуси

каледонская

\(700\) — \(1700\) м

Припятский прогиб

юго-восток Беларуси

герцинская

местами \(6\) км



Большая мощность осадочных отложений Припятского прогиба привела к формированию полезных ископаемых: калийных и каменной солей, бурого угля, нефти, гипса и др.

Переходные тектонические структуры Беларуси

Седловина — переходная тектоническая структура платформы со средней мощностью отложений платформенного чехла, которая отделяет по две положительные и отрицательные тектонические структуры.

Крупнейшими среди них являются Латвийская, Жлобинская, Полесская и Брагинско-Лоевская седловины. Кристаллический фундамент в их пределах чаще всего находится на глубинах от \(500\) до \(1000\) м, а сами они по строению напоминают седло.

Источники:

Брилевский М.Н., Смоляков Г.С. География Беларуси: учеб. пособие для 10-го кл. учреждений общего среднего образования с рус. яз. обучения. — Минск: Нар. асвета, 2012. — 303 с.

https://ru.wikipedia.org

http://4×4.by

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундамент

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная - обмазочная и рулонная

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

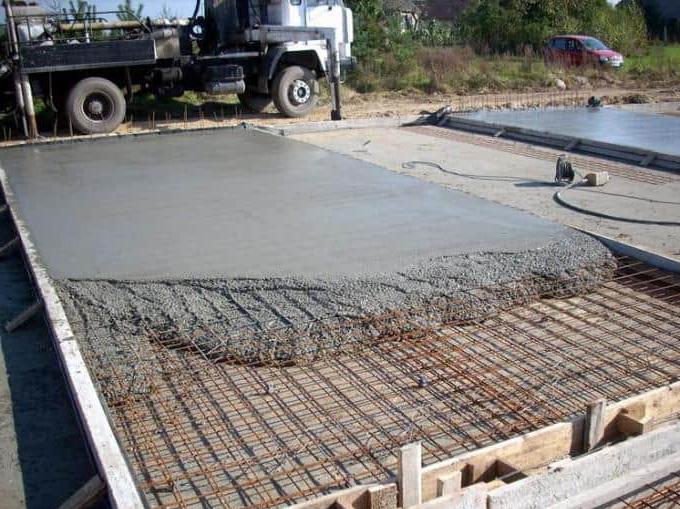

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

пошаговая инструкция выполнения работ своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.


Классическая утепленная плита фундамента под домПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

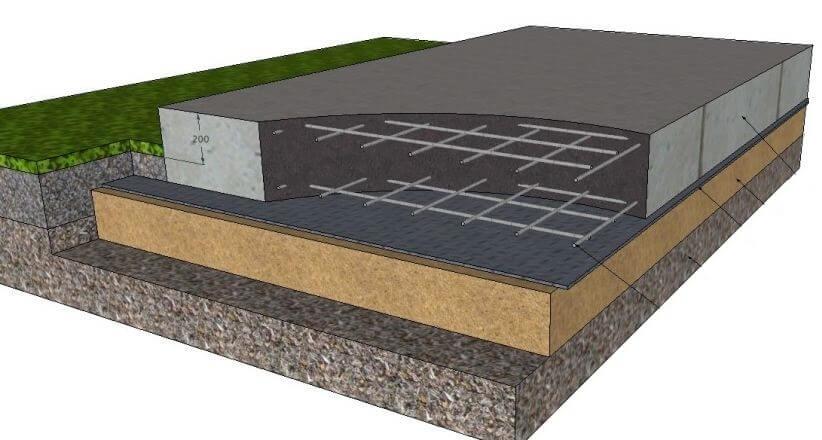

    Классический вариант фундамента монолитная плита без утепленияПлитный фундамент: пошаговая инструкция выполнения работ своими руками
  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
    УШП — утепленная шведская плита со встроенным теплым поломПлитный фундамент: пошаговая инструкция выполнения работ своими руками
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Строение фундаментной плиты с ребрами вниз и вверхПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.


Структура фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.


Выкопать котлован с запасом в 1 метр во все стороныПлитный фундамент: пошаговая инструкция выполнения работ своими руками

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.


Полная схема фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.


Выравнивание дна в уровеньПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.


Песок насыпан, его надо пролить и утрамбоватьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.


Щебень засыпан, установлены закладные элементы канализации и водопроводаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.


Залита бетонная подготовкаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.


Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулоннаяПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.


Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.


Утеплитель уложенПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.


Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго поясаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.


Одновременно с распределением бетона его вибрируютПлитный фундамент: пошаговая инструкция выполнения работ своими руками

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.


В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.


Послезаливки монолитная плита укрывается пленкойПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.


Политая поверхностьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.


Таблица набора прочности бетона в зависимости от температурыПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.


Примерное процентное соотношение затрат на монолитный плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.


Фундамент плита: виды, технология изготовления своими руками

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
    Классический вариант фундамента монолитная плита без утепления
  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
    УШП — утепленная шведская плита со встроенным теплым полом
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

  1. Классический.
  2. УШП (утепленная шведская плита).
  3. Русский.

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:

  1. Уплотненная почва на дне котлована.
  2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
  3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
  4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
  5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
  6. Сам монолитный фундамент плита.
  7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.

Основные преимущества утепленной шведской плиты:

  • Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
  • Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
  • Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ®, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
  • Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
  • Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Глубина заложения мелкозаглубленной фундаментной плиты

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

Фундамент плита (плитный) — технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Как залить плитный фундамент своими руками

Как залить плитный фундамент своими руками

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

  1. Классический.
  2. УШП (утепленная шведская плита).
  3. Русский.

схема обустройства плитного фундамента

схема обустройства плитного фундамента

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

плитный фундамент своими руками

плитный фундамент своими руками

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:
  1. Уплотненная почва на дне котлована.
  2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
  3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
  4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
  5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
  6. Сам монолитный фундамент плита.
  7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

чертеж выполнения плитного фундамента своими руками

чертеж выполнения плитного фундамента своими руками

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Опалубка и армирование плитного фундамента

Опалубка и армирование плитного фундамента

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

как заливают плитный фундамент

как заливают плитный фундамент

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

как правильно армировать плитный фундамент под дом

как правильно армировать плитный фундамент под дом Обратите внимание на следующие нюансы:
  1. Какие и как давно были возведены постройки на базе плитного фундамента.
  2. Толщина основания и глубина залегания.
  3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

плитный фундамент на щебневой подушке

плитный фундамент на щебневой подушке

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:
  1. Обустройство котлована.
  2. Трамбовка подушки из песка и гравия.
  3. Вязка армопояса.
  4. Монтаж опалубки.
  5. Заливка и распределение бетонной смеси.
  6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

особенности создания плитного фундамента

особенности создания плитного фундамента

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

расчет толщины плитного фундамента

расчет толщины плитного фундамента

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает. Чтобы получить требуемое качество, важно правильно создавать каждый уровень.

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

опалубка для плитного фундамента

опалубка для плитного фундамента

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

плитный фундамент своими руками опалубка

плитный фундамент своими руками опалубка

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

заливка монолитного плитного фундамента

заливка монолитного плитного фундамента

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Что такое фундамент из плит?

Без сомнения, плиты фундаменты имеют свои преимущества и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой вид фонда. Это связано с тем, что бетонные плиты могут треснуть при постоянном воздействии температур ниже 0 (и, конечно, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас.Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты необходима часто. Иногда это связано с перемещением почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое плитный фундамент?

Slab Foundations have pros and cons.

Slab Foundations have pros and cons. Фундамент из плит представляет собой большую толстую бетонную плиту, обычно толщиной 4-6 дюймов в центре и залитую прямо на землю за один раз.Края плиты стали толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру. Во многих фундаментах используются тросы постнатяжения, а в других — стальные стержни (арматура). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку на дом или другую конструкцию. Бетонную плиту обычно кладут на слой песка для улучшения дренажных условий и в качестве подушки.

Бетонная плита не имеет пространства для лазания под ней.Этот тип фундамента отличается от фундамента домов с цокольными этажами тем, что здесь нет места под полом. Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, который был классифицирован, как и должно быть. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

  1. Одно из их многочисленных преимуществ состоит в том, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов.Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием и отоплением.
  2. Еще одно преимущество фундамента из бетонных плит заключается в том, что их создание не занимает много времени. Сама плита заливается за один день. Конечно, впереди есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
  3. Поскольку под ними нет пространства для ползания (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением, снижаются.
  4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени или гнездовий грызунов.
  5. Они позволяют использовать более широкий выбор напольных покрытий, включая окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

  1. Отсутствие пространства под ними означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования.В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
  2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, протечки в водопроводе требуют, чтобы любой ремонт выполнялся путем удара по плите домкратом, чтобы устранить утечку. Это может создать большой беспорядок, а также требует больших затрат. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
  3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

.

Изоляция фундамента на основе плит — Buildipedia

Годовая экономия энергии и окупаемость

Плиты теряют энергию в основном из-за тепла, проводимого наружу и по периметру плиты. Таким образом, в большинстве районов США изоляция внешнего края плиты может снизить счета за отопление на 10–20%. В климате с мягкими зимами плиточная изоляция в типичном доме площадью 1800 квадратных футов сэкономит 50-60 долларов в год. Утеплитель плиты с R-значением R-10 для дома площадью 1800 квадратных футов обычно может стоить 300–600 долларов для установки.Таким образом, изоляция окупится за 5-10 лет.

Инвестиции в изоляцию плит также являются экономичными в рамках ипотеки. Стоимость изоляции в 450 долларов добавит к годовому ипотечному кредиту около 38 долларов. Однако изоляция позволит ежегодно экономить более 50 долларов на счетах за электроэнергию. Таким образом, экономия с самого начала превышает дополнительную стоимость ипотеки, что приводит к немедленной окупаемости.

Определение R-значения и глубины изоляции

Международный совет по кодам энергосбережения (IECC) определяет как значение R, так и минимальное расстояние для изоляции от верха плиты вниз на основе градусо-дней нагрева (HDD).Информацию о фактических градусах отопления в вашем районе можно узнать в местном бюро погоды. Затем используйте приведенную ниже таблицу, чтобы найти рекомендованную IECC глубину и значение R в зависимости от вашего градусо-дня нагрева.

Таблица 1. Рекомендуемые значения R и глубина для изоляции перекрытий
Градус нагрева дней
Ножки установлены вертикально
R-значение
0 до 2499 не требуется не требуется
2,499 до 4500 2 фута R-4
от 4500 до 6000 4 фута R-5
от 6000 до 7200 4 фута R-6
от 7 200 до 8 700 4 фута R-7
от 8700 до 10 000 4 фута R-8
от 10 000 до 12 400 4 фута R-9
от 12 400 до 14 000 4 фута R-10

Выберите и установите изоляцию, следуя этим рекомендациям.Обязательно используйте только изоляцию, одобренную для использования в некачественных условиях.

Методы изоляции

Изоляция плиты может быть установлена ​​одним из двух основных способов:

  • Установка жесткой изоляции, обычно пенопласта, непосредственно на внешнюю поверхность плиты и фундамента
  • Строительство «закрытой» или «плавающей» плиты с внутренней жесткой изоляцией, обычно пенопластом.

Если изоляция установлена ​​на внешней стороне плиты:

  • Установите его от верха плиты до низа линии замерзания, если не требуется зазор для осмотра термитов.
  • Инкапсулируйте или закройте внешнюю поверхность изоляции защитной мембраной, которая служит разрывом капилляров и защищает изоляцию от термитов.
  • Покройте вышележащую часть изоляции, открытую для наружного воздуха, с помощью штукатурного покрытия, обработанной под давлением древесины, кирпича или алюминия. Укрывая изоляцию, помните, как обнаруживать термитов в местах, подверженных заражению термитами. Некоторые штаты в районах, подверженных термитам, решают эту проблему, требуя зазора для проверки термитов рядом с верхней частью изоляции плиты.

Прочие соображения

При установке плиточного фундамента и его изоляции также важно учитывать контроль влажности и утечки воздуха, а также контроль термитов.

Термиты могут незамеченными проходить туннели через внешнюю изоляцию плиты, чтобы получить доступ к деревянному каркасу в стенах дома. В результате некоторые страховые компании не гарантируют домов с плиточной изоляцией от термитов. Строительные нормы и правила в нескольких южных штатах США запрещают установку пенопласта в контакте с землей.

«Плавающий» фундамент из плит с внутренней изоляцией обеспечивает большую устойчивость к термитам. Однако некоторые строители на юго-востоке США сообщали о заражении термитами через изоляцию из пеноматериала на закрытых плитах.

Чтобы помочь решить проблемы с термитами, следуйте этим рекомендациям:

  • Обеспечьте эффективные системы контроля влажности.
  • Перед засыпкой удалите всю древесину вокруг фундамента.
  • Установите термитные щиты непрерывно под порогом здания.Экран должен выступать за подоконник и все другие части внешней стены. Хотя термитный щит не эффективен на 100%, он может сдерживать или задерживать массовое заражение. Это также может заставить термитов попасть в открытую зону, где их можно будет обнаружить. Сплошной слой мембраны, такой как прорезиненный кровельный материал, используемый в коммерческих зданиях, можно использовать в качестве альтернативы термитному щиту.
  • Используйте пенопласт, обработанный термитицидом. Обычно это производное борной кислоты, термитицид не должен представлять большей опасности для домовладельцев, чем традиционные методы лечения термитов.

Вы также захотите регулярно проверять наличие термитов. Если вы пользуетесь услугами компании по борьбе с вредителями, получите хорошую гарантию на ее работу.

И, наконец, при установке фундаментов из плит перекрытия необходимо учитывать сопротивление радона или его контроль. См. Ресурсы «Узнать больше» в правой части этой страницы (или ниже, если вы распечатали ее) для получения дополнительной информации о радоне и методах строительства, устойчивых к радону.


Источник статьи: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США (EERE).Для получения самой последней информации посетите веб-сайт EERE.

.

Что следует знать о трещинах в фундаментной плите

ОПУБЛИКОВАНО: 15 сентября 2017 г. • 6 МИНУТ НА ЧТЕНИЕ

Бетонные плиты необходимы для структурной устойчивости и дизайна современных зданий. Одну толстую бетонную плиту часто используют в качестве фундамента для больших зданий — так называемый «фундамент на уровне перекрытия », который опирается на уплотненный грунт и обеспечивает горизонтальность здания. Прочтите этот пост, чтобы узнать, как исправить трещины в фундаментной плите

.

С точки зрения функции бетонные плиты служат как фундаментом для первого этажа, так и верхними плитами, которые могут выступать в качестве перекрытий.Бетонные плиты имеют решающее значение и служат множеству целей. В этой статье вы узнаете, как исправить трещины в фундаменте из цементной плиты.

Помимо того, что они имеют плоскую поверхность, они также несут нагрузку от конструкции над ними и действуют как звукоизоляторы от тепла и огня. Фактически, зазоры между плитами часто обеспечивают изолированные и безопасные пространства для строительных объектов, таких как электрические и водопроводные системы.

Cracks in Slab Foundation

Плита заливается так, чтобы она была толще по краям, с армирующими стержнями, используемыми для усиления конечностей и сохранения ее структурной целостности.В зависимости от погоды и окружающей среды под плитой может также находиться слой измельченного гравия для слива излишков воды, который при неправильном уходе может вызвать растрескивание. Вставка проволочной сетки в плиту во время заливки снижает вероятность появления трещин.

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

на домашних гарантийных планах!

ПОЛУЧИТЕ СКИДКУ 50 $ И 1 МЕСЯЦ БЕСПЛАТНО!

ЗВОНИТЕ 855-455-6190 Cracks in Slab Foundation

Общие признаки проблем с фундаментом

  • Трещины в фундаменте, трещины в стенах / полу и другие трещины
  • Осадка или опускание фундамента
  • Потрясение фундамента
  • Двери, которые залипают или не открываются и не закрываются должным образом
  • Зазоры вокруг оконных рам или входных дверей
  • Обвисшие или неровные полы
  • Влажное пространство для прохода в пирсе и балочном доме
  • Прилавки и шкафы отделяющиеся от стены

Предупреждающие признаки проблем с фундаментом

1.Наружные трещины

На внешних стенах или на ступенях могут быть небольшие трещины, но это не повод для беспокойства. Если вы заметили большие зигзагообразные трещины, значит, с вашим фундаментом что-то не так. Трещины в кирпиче или выступающие кирпичи следует время от времени проверять.

2. Трещины внутри гипсокартона

Вам следует осмотреть свой дом и проверить, нет ли внутри гипсокартона зигзагообразные трещины, которые заканчиваются наверху стены.Обязательно обратитесь к подрядчику, если обои отслаиваются от стены и есть трещины на стыке потолка и стены.

3. Двери непрямые и неровные

Лишь несколько домов после заселения отремонтированы по вертикали, но вы должны следить за дверьми вне квадрата и заглядывать в трещины в стене над ними. Многие владельцы проливают воду на неровные полы только для того, чтобы видеть, как вода течет в одном направлении. Но беспокоиться следует только в том случае, если уклон пола составляет более одного или двух дюймов на каждые 15 футов.

4. Отделение дверной рамы / оконной рамы от кирпича

Еще одна вещь, на которую следует обратить внимание, — это то, не отрывается ли оконная или дверная рама от кирпичной стены, поскольку это признак неисправности фундамента.

5. Гнилая древесина — пирс и балки

В гнилой древесине опор и балок виднелся плохой фундамент, что никогда не бывает хорошим знаком. Когда влажность подвала или подполья слишком высока, произошло наводнение или лучи атакованы термитами, это никогда не является хорошим знаком.

6. Подскакивающие полы — Гнилая древесина

Вы должны знать, что ваш фундамент в беде, если полы подпрыгивают из-за гнилого дерева. Если полы напоминают батуты, вам следует их профессионально проверить.

7. Трещины в плитке

Плитка может быть довольно твердой, но также хрупкой при хранении при высокой температуре. Есть несколько вещей, которые могут привести к растрескиванию плитки, но слишком много трещин в ванной, кухне или других местах может означать, что есть трещина в фундаментной плите.

8. Разделение компенсационных швов

Когда в конструкциях установлены компенсаторы для компенсации движения, вызванного смещением земли, влажностью, температурой, событиями и ветром. Разрушение фундамента может вызвать расслоение компенсатора, что приведет к его выходу из строя. Это вызывает повсеместное растрескивание и может привести к разрушению фундамента.

9. Гвозди выскакивают из гипсокартона

Даже несмотря на то, что вид гвоздей, выскакивающих из гипсокартона, может быть безвредным и легко исправить.В случае широкого распространения следует вызвать специалиста по номеру

.

10. Стены отрываются от дома

Обычно следует немедленно связаться со строительным подрядчиком, если вы заметили, что внешняя стена на самом деле отрывается от дома. Если стена не закреплена, она рухнет.

Если почва под фундаментом начинает сдвигаться, то есть части фундамента, которые могут провалиться в землю. Это приводит к тому, что фундамент наклоняется и перестает быть ровным относительно земли.Со временем трещины появятся вокруг участков, затронутых сдвигом почвы. Трещины в фундаменте могут быть вызваны рядом причин, в том числе сезонными изменениями климата. Это делает небезопасным предположение, что ваш дом заселяется просто потому, что в фундаменте есть трещины.

В плиточном фундаменте можно ожидать усадки и трещин, и они очень распространены. Обычно они не нарушают структурную целостность дома. Из-за влажности такие вещи, как деревянные полы, отделка, деревянные каркасы, могут сжиматься и адаптироваться к более низкой влажности внутри.Аналогичным образом при изменении температуры расширение и сжатие могут происходить ежедневно и сезонно.

Дома рассчитаны на перемещение почвы почти на 1 дюйм. Но на очень обширных почвенных территориях фундамент из плит может быть спроектирован для перемещения почвы на глубину до 4 дюймов.

Если фундамент перемещается, конструкция перемещается, что вызывает растрескивание, деформацию и раскатывание. Здесь следует создать фундамент для сохранения структурной целостности, но трещины — это нормально.

Типы трещин в фундаментной плите:

  • Волосные трещины
  • Пластиковая усадка
  • Всплывающие окна
  • Трещины
  • Масштабирование
  • Выкрашивание
  • D-трещина
  • Растрескивание со смещением

Бетон используется в фундаменте из-за его долговечности и прочности, но это не надежный материал.Различные факторы, от типа почвы до погодных условий, могут вызвать появление опасных трещин в фундаментных плитах.

В общем, трещины подразделяются на активные и неактивные. Активные трещины со временем меняются, расширяются и перемещаются в разных направлениях, тогда как бездействующие трещины остаются неизменными. Опасность в обоих случаях заключается в том, что трещины могут пропускать влагу и вызывать повреждения, требующие все большего ремонта, чем дольше они остаются без внимания. Опасность, которую представляет трещина в плиточном фундаменте, зависит от ее направления, ширины и глубины.Кроме того, риск растрескивания зависит от затвердевшего, неотвержденного и железобетона. Ниже приведены некоторые конкретные типы трещин, которые встречаются в фундаментных плитах.

1) Волосные трещины

Это очень тонкие, но, возможно, глубокие трещины. В первую очередь они вызваны оседанием бетона во время его застывания. Если микротрещина в фундаменте плиты глубокая, это со временем может привести к более широкому и более серьезному растрескиванию внутри плиты.

2) Пластическая усадка

Эти трещины также возникают при неправильном затвердевании бетона, т.е.е., если поверхность сохнет намного быстрее, чем внутренние слои плиты. Трещины обычно достигают середины бетона, они довольно короткие и кажутся случайными по всей поверхности.

3) Всплывающие окна

Это углубления на поверхности плиты. Они возникают, когда заполнитель (материал, изначально смешанный с цементом, например, песок) с части поверхности плиты становится достаточно абсорбирующим, чтобы расширяться и «выскакивать» из поверхности бетона, оставляя зазор.

4) Трещины

Другое поверхностное явление, вызванное неравномерной сушкой во время отверждения, но гораздо более мелкие, чем другие подобные трещины, поэтому повреждение не очень серьезное.

5) Масштабирование

Со временем и из-за плохой защиты от воды (расслоения) бетон впитывает воду и вынужден расширяться, когда температура опускается ниже нуля. В качестве альтернативы, воздушные карманы, захваченные у поверхности, также могут вызвать это расширение. Кусочки поверхности трескаются и выталкиваются наружу, образуя мелкие неглубокие пузыри, которые покрывают бетонную поверхность.Это может означать трещину в плиточном фундаменте.

6) Выкрашивание

Еще один вид поверхностной депрессии, но больше и глубже, чем чешуйка. Они могут быть линейными, если возникают вдоль арматурного стержня, и обычно вызваны плохой конструкцией стыков или ржавчиной арматуры внутри бетона. Ржавчина является обширной и, таким образом, может создавать давление, которое вызывает повреждение плиты. Присутствие влаги усугубляет коррозию, и она усугубляется, если растрескивание достаточно сильное, чтобы обнажить металл.

7) D-образное растрескивание или долговечность

Эти трещины формируются в течение нескольких лет и возникают глубоко под поверхностью. Повторяющееся замерзание и оттаивание влаги внутри фундамента постепенно изнашивает заполнитель и крошит бетон, что делает его довольно уязвимым, когда на поверхности видны трещины.

8) Растрескивание со смещением

Трещины со смещением приводят к разнице высот в бетоне по обе стороны от трещины.В большинстве случаев это происходит из-за неровной опоры для самой плиты, например, из-за плохого уплотнения грунта, инвазивного давления со стороны корней деревьев, предыдущих бетонных плит, которые не были сняты, или повторяющихся расширений и сжатий в арматуре.

Хотя выше было проиллюстрировано множество причин растрескивания фундамента, полезно знать общие погодные и экологические явления, которые приводят к такому ущербу. Это поможет избежать трещин в фундаменте, зная, чего ожидать в таких обстоятельствах.

1) Воздействие стихийных бедствий и атмосферных воздействий

Чаще всего трещины в фундаменте выходят из-под вашего контроля и могут быть почти полностью связаны с внезапными и резкими изменениями погоды.

A) Снег

Снег, скопившийся возле здания, может растаять и вызвать внезапное наводнение. Если в фундаменте уже есть трещины, даже тонкие, вода со временем войдет в них и расширит их.

B) Засуха

Уменьшение влажности грунта может привести к его усадке и дальнейшему удалению от фундамента.Это создает зазор между почвой и фундаментом, что может привести к опасному смещению плиты, если фундамент не поддерживается должным образом другими средствами.

C) Расширяющаяся почва

Некоторые почвы обладают большой способностью впитывать влагу и сильно зависят от нее. Высокая влажность может расширить почву под фундаментом и взорвать бетонную плиту. Ущерб может быть разным, а с равномерно уплотненной почвой он может быть даже незначительным.

D) Уплотнение почвы

Это явление противоположно расширению почвы.Хотя результат похож на засуху, то есть почва отслаивается от фундамента, причиной является свойство самой почвы, и поэтому она может возникать даже при нормальных погодных условиях.

E) Буря и сильный дождь

Наводнение после урагана может внезапно увеличить влажность почвы и расширить ее, прижимая грунт к фундаменту и делая его неровным или растрескивающимся.

E) Корни деревьев

Когда корни деревьев выходят под фундамент или вокруг него, они впитывают влагу из почвы, заставляя ее отодвигаться от плиты или каким-либо образом изменять устойчивость фундамента.

2) Неисправности при строительстве

Небрежность со стороны строителей также может вызвать трещину в плиточном фундаменте и привести к неприятностям в вашем доме.

A) Утечки в водопроводе

Утечки в доме, которые доходят до фундамента, имеют тенденцию усугублять любую проблему с обширной почвой, потому что это дает больше воды в почву, которая, в свою очередь, расширяется вверх.

B) Плохое строительство

В эту категорию входит любое использование нестандартных несовместимых материалов или плохо спланированный процесс заливки фундаментной плиты .Смешанные марки или прочности цемента, неправильное соотношение цемент-заполнитель, неравномерное затвердевание или армирование бетона — все это способствует появлению трещин.

C) Плохая подготовка почвы

Грунт, на котором будет укладываться фундаментная плита, должен быть максимально уплотнен. В случае, если почва сама по себе непригодна, следует использовать щебень или гравий для стабилизации фундамента и обеспечения того, чтобы влага не вызывала каких-либо проблем, связанных с почвой, перечисленных выше.Если этого не сделать или если почва не будет должным образом уплотнена, плита, вероятно, со временем станет нестабильной.

D) Плохой дренаж

Утечки или плохо спланированные стоки могут привести к контакту плиты и грунта с избытком воды. Регулярная чистка желобов и отвод сточных вод подальше от здания — простые профилактические меры, позволяющие уберечь плиты и почву от чрезмерного увлажнения.


Несколько мелких или неглубоких трещин в фундаменте можно отремонтировать самостоятельно, но только после их успешного выявления.Как обсуждалось выше, кажущиеся тонкими трещины могут указывать на более серьезную проблему, и их следует оставить профессионалам. Кроме того, если плита имеет большое количество мелких трещин или трещин шириной более 1/4 дюйма, ее должен проверить инженер-строитель. В крайних случаях может потребоваться консультация инженера-геолога для решения более фундаментальных проблем.

Важно помнить, что, хотя бетон в первую очередь жесткий, он обладает некоторой способностью выдерживать напряжение и гибкость, поскольку он естественным образом расширяется и сжимается в зависимости от окружающей температуры.Следовательно, при ремонте трещины лучше всего использовать такой же прочный, но гибкий материал.

Ремонт небольшой трещины в фундаментной плите прямо дома

Repairing Minor Crack

Шаг 1

Очистите зону от любых незакрепленных стружек. Небольшую трещину в фундаментной плите можно сделать стальной щеткой или любым инструментом с твердыми краями. Для более широких трещин вам, возможно, придется использовать электроинструмент или большое зубило, чтобы как следует удалить рыхлый материал.

Шаг 2

Смешивание сухого порошка пластыря с латексом вместо воды придает ему необходимую эластичность, упомянутую выше.Такие продукты быстро сохнут, поэтому лучше смешивать небольшие количества за один раз. Это лучший способ исправить трещины в фундаменте из цементной плиты.

Если у вас нет материала для заплатки из винилбетона, смешайте цемент и песок в соотношении 1: 3 и добавьте связующее для бетона, пока не получите однородную полутвердую смесь. Добавьте больше связующего к небольшому количеству смеси, когда будете наносить ее на трещину.

Шаг 3

Смочите трещину водой перед нанесением пластыря.Это позволяет заплате удерживать влагу (и, следовательно, правильно схватывать), вместо того, чтобы впитывать ее окружающим бетоном. Если он теряет влагу слишком быстро, заплатка сама может треснуть, не имея возможности должным образом сцепиться с бетоном.

Это должно решить все проблемы, связанные с небольшой трещиной в фундаментной плите. Точно так же эта процедура требуется для устранения микротрещины в фундаменте из бетонной плиты. Обязательно очистите инструменты как можно скорее, чтобы избежать высыхания на них пасты.

Выравнивание и капитальный ремонт

1) Как выровнять несбалансированный фундамент?

Slabjacking

Основными методами крепления затонувшего фундамента являются подъемные домкраты для перекрытий и прокалывание опор (также известные как гидравлические домкраты).

При прокладке плит цементный раствор (грубая смесь гравия, цемента и извести для крупномасштабного использования) закачивается под плиту через специально проделанные отверстия, чтобы поднять фундамент и восстановить его первоначальную или предполагаемую высоту.При прокалывании стальные стойки вставляются в неустойчивый грунт для армирования, а гидравлические домкраты используются для стабилизации бетонных плит, если грунт вызвал движение.

Поддомкрачивание перекрытий лучше подходит для выравнивания небольших плит из залитого бетона, поскольку размещение отверстий более вероятно. Кроме того, содержание извести в растворе будет иметь стабилизирующий эффект на грунт вокруг него. Прокалывание или гидравлический домкрат — более дорогой, но надежный метод работы с большими плитами, поскольку балки и опоры используются независимо от почвы.

2) Как лучше всего отремонтировать бетонный фундамент с трещинами?

Впрыск под низким давлением с использованием эпоксидной или полиуретановой смолы — идеальный метод. Как в временных, так и в постоянных решениях важно не допустить попадания в трещину большего количества влаги. Описанная выше процедура инъекции заполнит трещину от конца до конца, таким образом, полностью запечатывая трещину. В дальнейшем использование пенополиуретана поможет вам заполнить любые зазоры под поверхностью.

Затраты и покрытие

1) Сколько стоит выровнять бетонный фундамент?

Есть несколько переменных, поэтому в конечном итоге лучше всего спросить у компании, которую вы планируете нанять. Факторы, которые влияют на стоимость ремонта, многочисленны и разнообразны, но некоторые вещи, за которые вам неизбежно придется платить, — это инженер-строитель, инженер-геотехник (грунт) и разрешение на строительство. Другие расходы зависят от вашего местоположения и деталей проблемы, таких как сейсмические работы (если ваш район подвержен землетрясениям), подземные препятствия, такие как корни деревьев или поврежденные опоры.Количество отверстий, которые вам нужно просверлить (для подъема плит), или количество опор, которые вам понадобятся для работы (в зависимости от размера здания). Обычно ремонт фундамента жилого дома занимает от 2 до 3 дней, а некоторые работы — значительно дольше. Стоимость разрушения конструкции и ремонта зависит от типа фундамента. Таким образом, первоначальная стоимость подъема колеблется от 20 000 до 100 000 долларов США.

2) Включает ли страхование моего домовладельца ремонт фундамента?

Это во многом зависит от причины проблемы.Проблемы с фундаментом, вызванные наводнением из-за несчастных случаев с водопроводом, обычно подпадают под покрытие. Прочтите свою политику или обратитесь к своему провайдеру, чтобы быть уверенным.

Признаки других дефектов фундамента

Несмотря на то, что фундаментная плита всегда может иметь безвредную (незначительную) неровность, стоит обратить внимание на некоторые контрольные признаки нестабильности. Внутри дома поищите двери, которые раньше закрывались должным образом, но теперь заклинивают, или окна с аналогичной проблемой.Проверьте, есть ли зазор между дверью и рамой с одного конца, но не с другого. Это может указывать на неровный фундамент. Если у вас есть фундаментные стены или опоры, убедитесь, что они идеально прямые и не изогнуты.

Гарантия на дом и треснувшие плиты

Обычно после того, как в вашем фундаменте появляются трещины, вы начинаете задумываться, распространяется ли на него домашняя гарантия. Home Warranties в своих контрактах предлагает несколько услуг. Однако застройщики предоставляют гарантию на год после покупки нового дома.Обычно гарантии строителей покрывают фундамент, плохую проводку, водопровод и структурные проблемы. Но, в случае содержания вашей бытовой техники и систем в рабочем состоянии, у вас должна быть домашняя гарантия.
Взгляните на обзоры компаний, производящих домашнюю гарантию, чтобы определить, какая домашняя гарантия отвечает всем требованиям. Взгляните на ведущих компаний-поставщиков гарантий для дома в отрасли.

Если у вас есть сомнения, просто отправьте нам свои вопросы в разделе комментариев. Мы готовы помочь вам определить лучшую домашнюю гарантию для вас с поставщиком домашней гарантии.Взгляните на те компании, которые вышли из бизнеса, чтобы убедиться, что вы подписались на правильную.

.

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали проектирования и строительства

КОНСТРУКЦИЯ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3). В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты.Полы из бетонных плит на уровне грунта, как правило, рассчитаны на то, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол, без усиления при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, которое является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент.Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы. По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию грунтах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундаменты должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий.Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень грунтовых вод
  • Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2. Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят создание проблем из-за избытка воды в виде жидкой воды и пара. Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006).Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
  • Замедлитель образования пара, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
  • Слой для разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелочи), должен быть установлен под замедлителем образования пара. Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше. Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги из плит в интерьер дома.Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы. Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть.Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты. Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальная, непрерывная арматура арматуры №5 сверху и снизу стенки ствола или утолщенного края плиты также должна использоваться для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется. Однако между землей и внутренней / надземной частью здания необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевая вода может регулироваться надлежащим образом, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отводить воду от фундамента (Lstiburek 2006). Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов.Сборка дренажа фундамента включает фильтрующую ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма. Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

МЕСТО ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр или середина), где изоляция плиты может не дать больших энергетических преимуществ, термическая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментной плиты перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой подкладки над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплопередача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение почвы с плитой может уменьшить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через грунт — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально вне фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует выступающий край плиты над уровнем земли и расширяется вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю цельной балки и плиточного фундамента.Для фундаментов со стволовыми стенками главное преимущество внешней изоляции состоит в том, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Так как этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (Рисунок 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальный R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально на внутренней стороне ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плиткой в ​​этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция размещена вертикально и горизонтально для предотвращения проникновения промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок на уровне грунта. К ним относятся изолированные бетонные формы (ICF), плиты с последующим натяжением и системы, которые помещают пенопласт между двумя слоями монолитного бетона.

Рисунок 4-6. Методы борьбы с термитами в грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения более подробной информации проконсультируйтесь с местными строительными чиновниками и нормативами.

  1. Сведите к минимуму влажность почвы вокруг фундамента за счет поверхностного дренажа и использования желобов, водосточных труб и водостоков для удаления воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить из зоны фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд сплошных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что нет открытых стержней. В качестве альтернативы заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или связующей балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и наружные плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. либо сплошной металлический фартук, пропаянный по всем швам.
  8. Заполните стык между плиточным полом и фундаментной стеной уретановым герметиком или каменноугольной смолой, налитой жидкостью, чтобы сформировать термитно-радоновый барьер.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть заделаны, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант недоступным или вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, улучшающих визуальный осмотр и обеспечивающих эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажа в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует соблюдать осторожность, чтобы случайно не пробить барьер; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые не могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или проходить под балкой из монолитной плиты или патио, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционное соединение между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение.После того как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
  4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность использования контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
  5. Управляющие соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы избежать холодных стыков. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах — больше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите сливы конденсата HVAC так, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания, или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Поместите слой из твердых блоков, соединительную балку или верхний блок поверх всех каменных стен фундамента, чтобы заделать ядра, или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход — оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
  10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Самый эффективный способ ограничить проникновение радона и других газов в почву — это использовать активную разгерметизацию почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на содержание радона после заселения показывает, что желательно дальнейшее сокращение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от субплитного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми областями под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы не происходило короткого замыкания усилий по сбору из-за втягивания избыточного воздуха из помещения через плиту в систему.Трещины, проходы в плитах и ​​контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые стекают в гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым пространством, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован таким образом, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть направлен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт) и 160 кубических футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой относительно давления воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудших условиях разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система HVAC работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, при этом ожидаемый срок службы выше, если вентилятор защищен от непогоды. Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
