Развести электрику: схемы электропроводки + как провести самому

Содержание

схемы электропроводки + как провести самому

Автор: Татьяна Захарова

Последнее обновление: Март 2020

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную.

Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

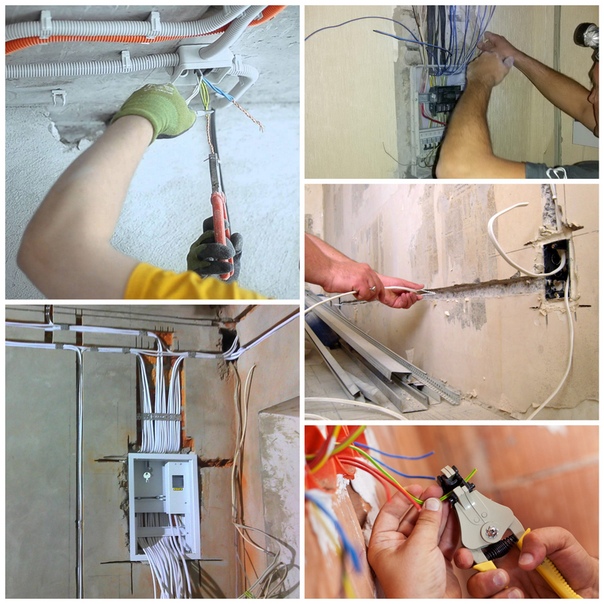

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за пос

пошаговые примеры разводки, монтажа и подключения


Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

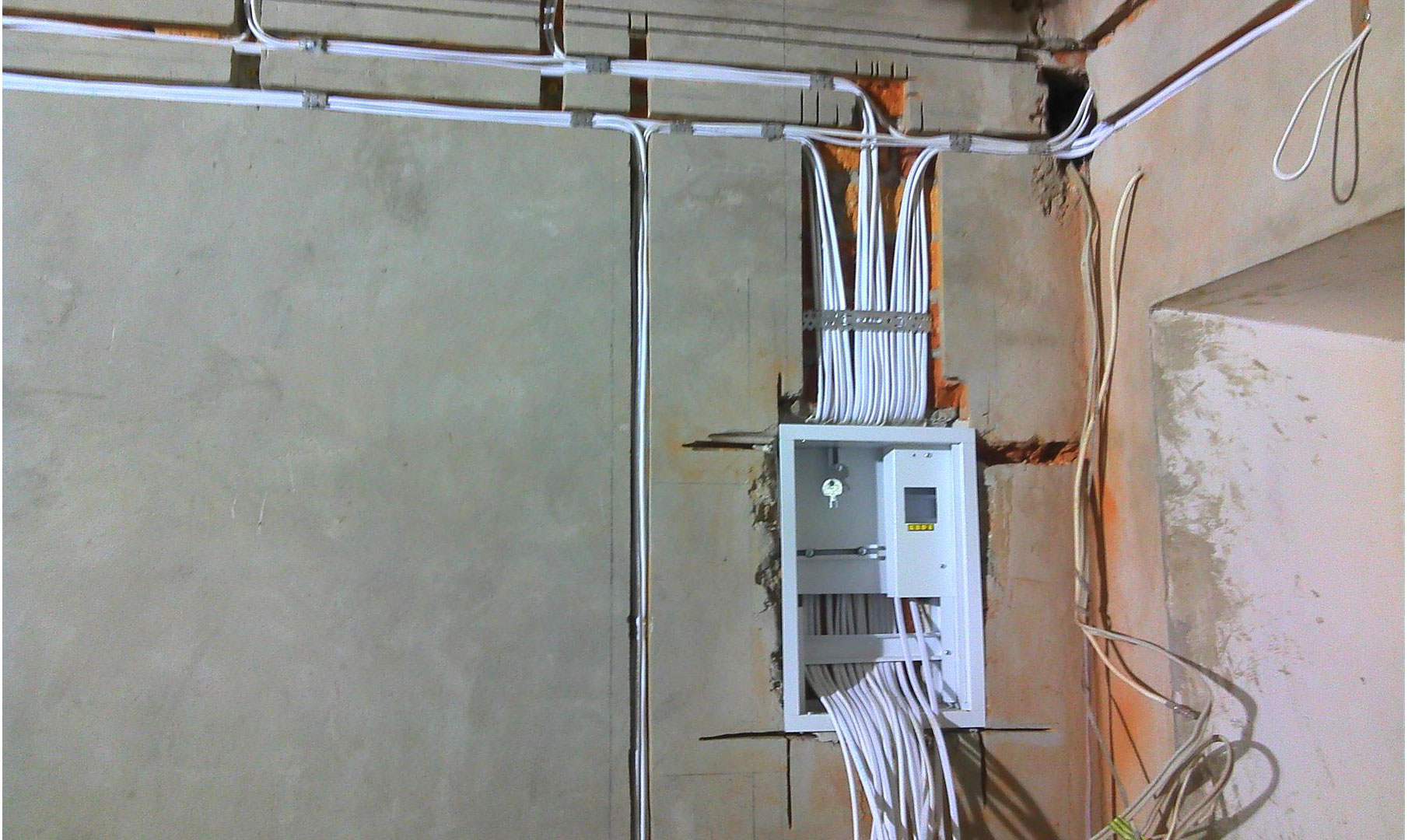

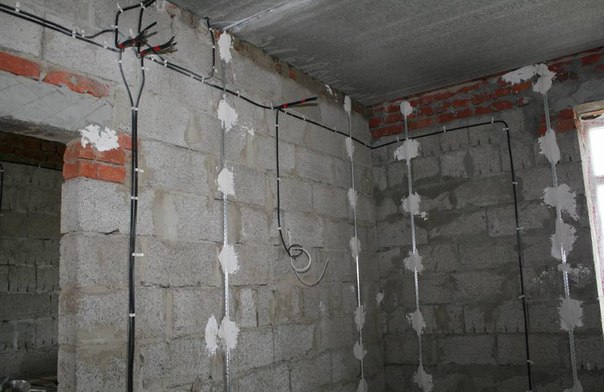

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже.

К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

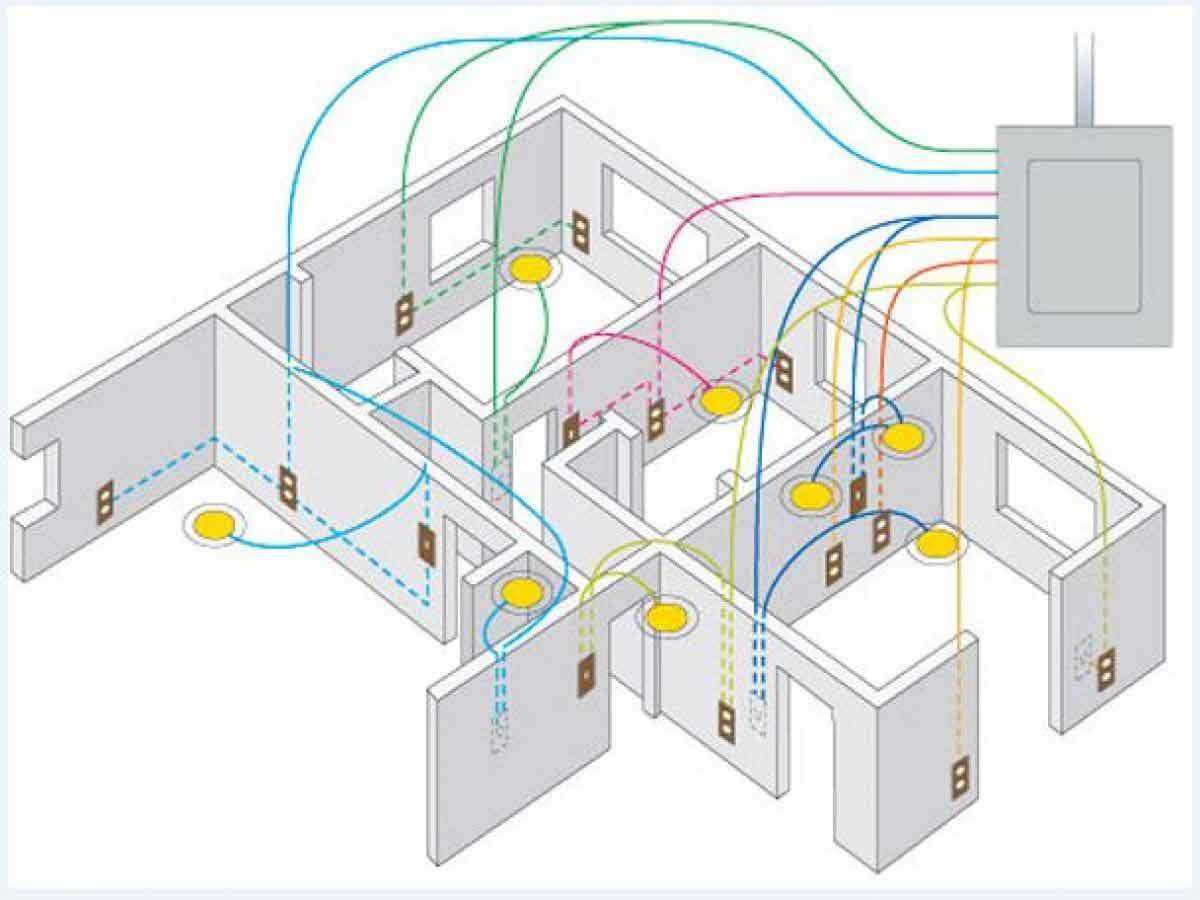

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.
Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

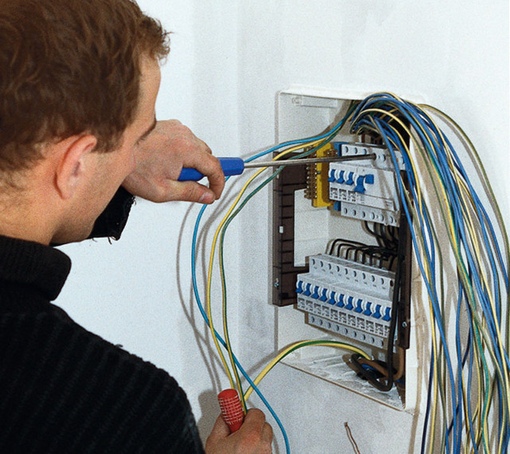

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

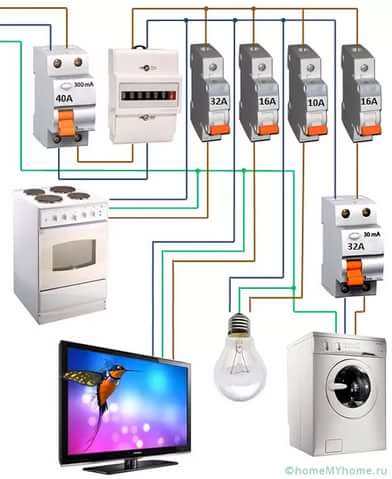

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

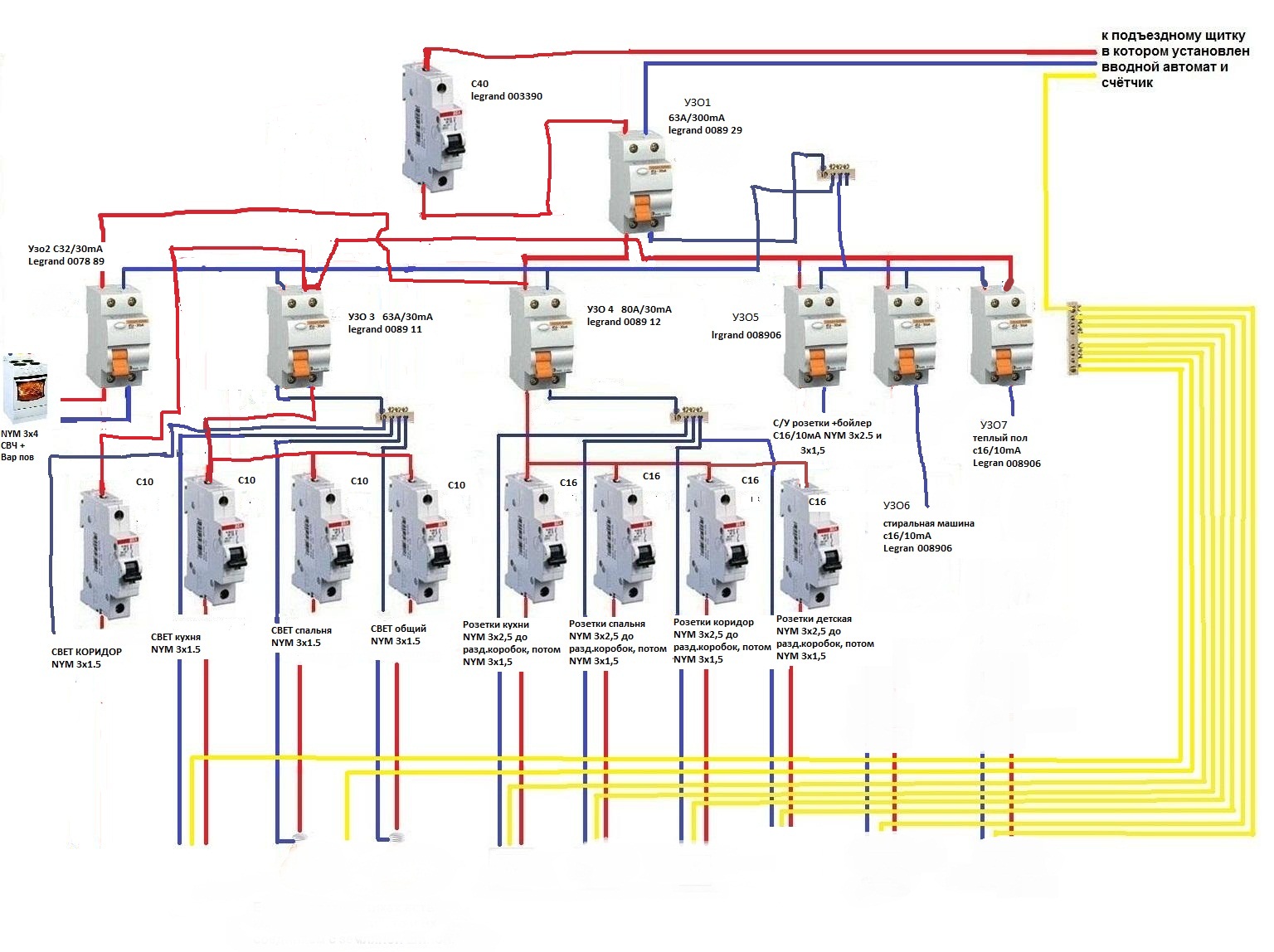

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

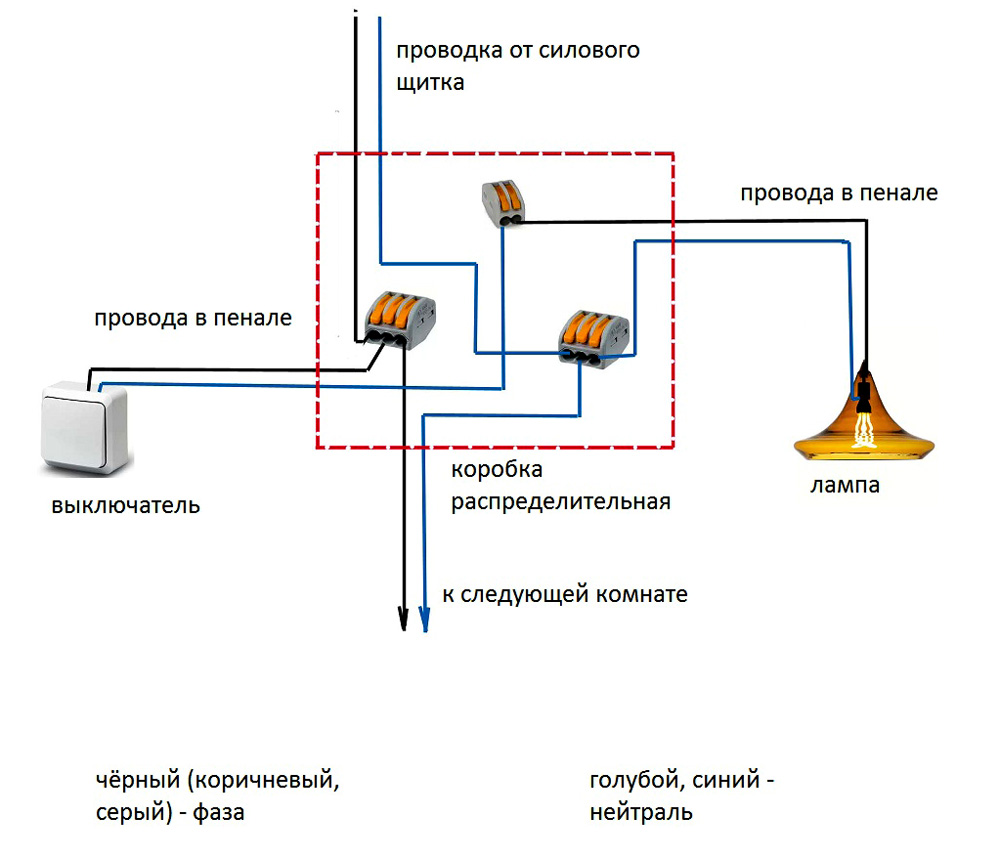

Распределительная коробка на стене в прихожей
  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
Отдельная розетка под стиральную машинку
  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.
Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

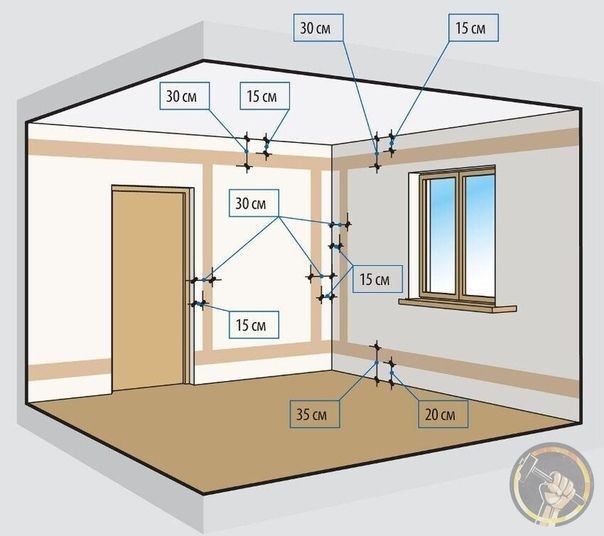

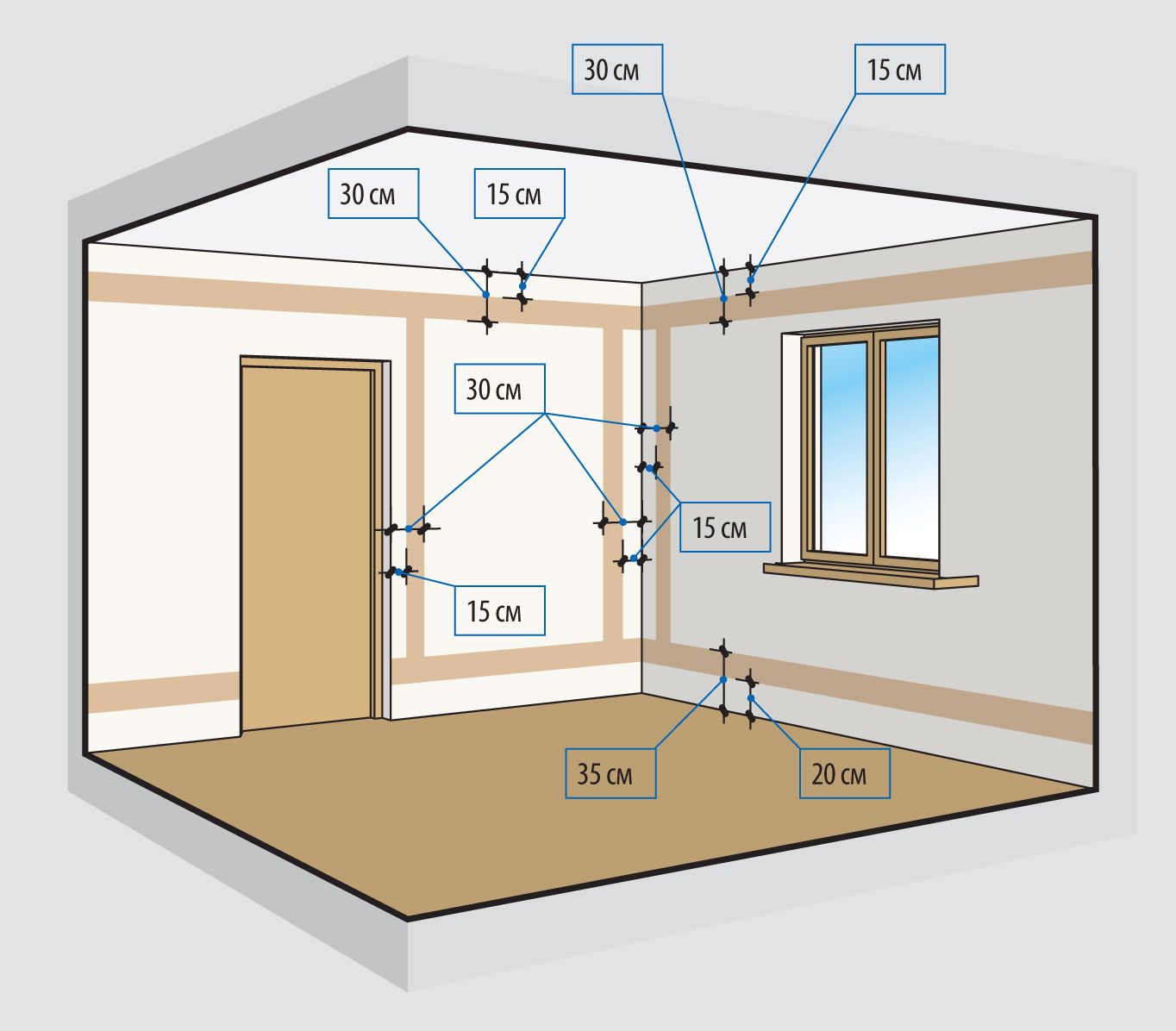

Размещение розеток и выключателей в помещении на подробном чертеже

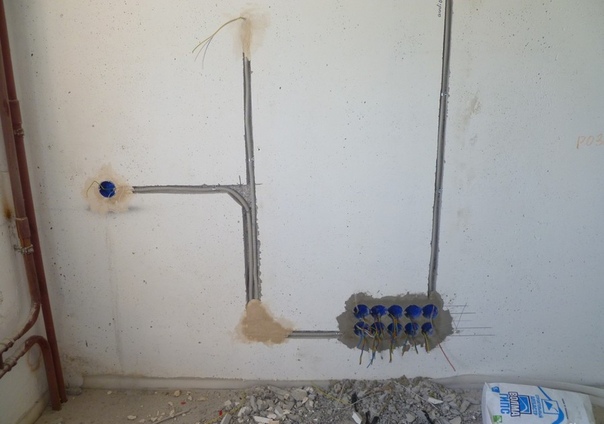

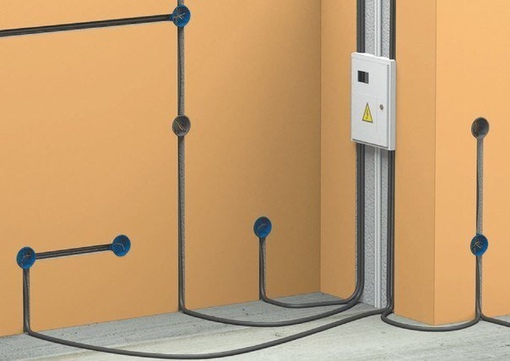

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

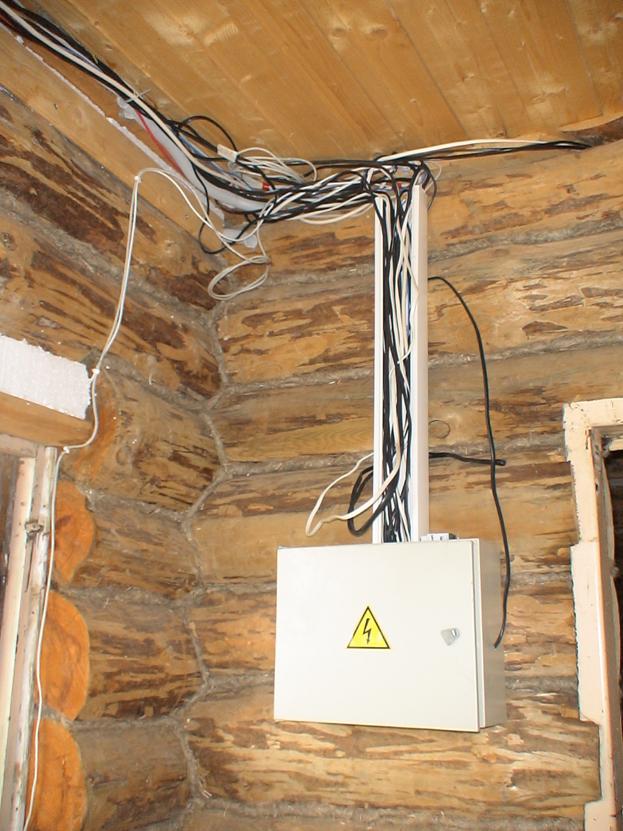

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

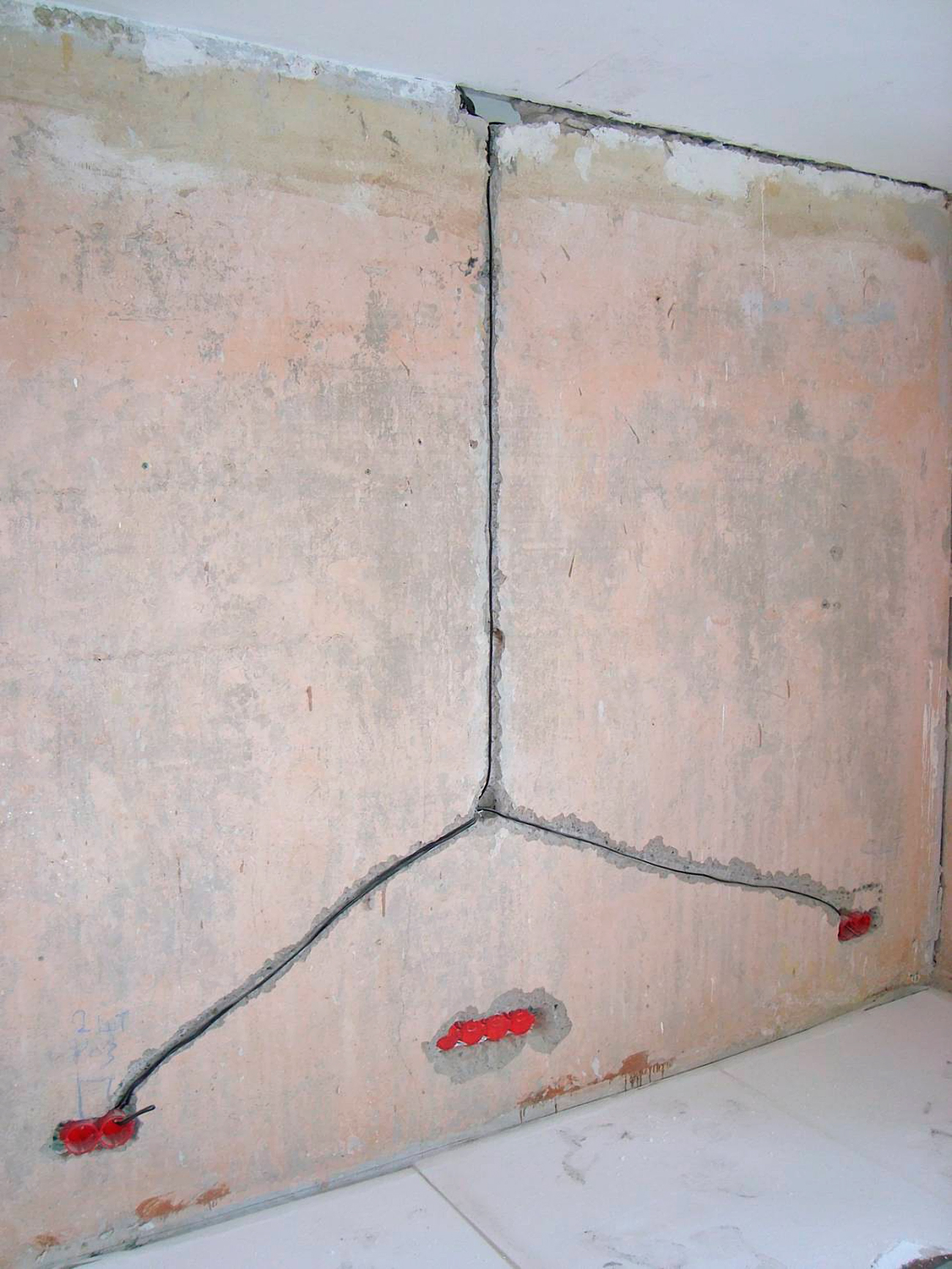

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


правила и советы / Блог / myremontnow.ru

Из этой статьи вы узнаете:

  • Каких правил нужно придерживаться при разводке электрики в доме
  • Как правильно производится и из каких этапов состоит разводка электрики в доме
  • Какие инструменты нужны для разводки электрики в доме
  • Как составляются проект и схема разводки электрики в доме
  • Какой тип проводки выбрать лучше всего: открытую или скрытую
  • Как узнать общую мощность приборов
  • Как сделать разводку электрики в доме своими руками
  • Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ. Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

  1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
  2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
  3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

  4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
  5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

  6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
  7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
  8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
  9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

  10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.
Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

  1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.

Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

  1. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

  1. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
  2. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
  3. Установка распределительного щитка и ввод электричества в дом.

  1. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
  2. Формирование контура заземления, а также его подключение.
  3. Проверка системы, тестирование электрической схемы дома или квартиры.
  4. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

  • индикаторная отвертка;
  • качественный тестер, мультиметр;
  • перфоратор и молоток;
  • пассатижи и плоскогубцы;
  • нескольких видов и размеров отвертки – плоские и фигурные;
  • изолента, термоусадка или жидкая изоляция;
  • штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

  • освещение коридора, жилых комнат, кухни;
  • освещение ванной и туалета;
  • электроснабжение розеток в жилых комнатах и коридоре;
    электроснабжение розеток кухни;
  • при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

  1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
  2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

  3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
  4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

  5. С помощью крепежных петель укладываем кабели.
  6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
  7. Используем затирки и шпатлевки для выравнивания стен.
  8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги

Описание

Цена (руб)

Установка электрощитка

1 штука

3000-7000

Монтаж автомата

1 штука

500-700

Укладка (разводка) электрики в деревянном доме

за 1 м кв. площади помещения

650-800

Монтаж электропроводки в кирпичном частном доме без штробления

за 1 м. кв. площади помещения

1000-1300

Монтаж электропроводки в кирпичном частном доме со штроблением

за 1 м. кв. площади помещения

1400-1600

Установка розетки, выключателя

1 штука

850-1150

Монтаж распределительной коробки в углубление

1 штука

850-1100

Монтаж накладной распределительной коробки

1 штука

400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

Монтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.
Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

Здесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

  1. Разновидность здания или помещения.
  2. Объём работ.
  3. Количество материала.
  4. Разновидность монтажа.
  5. Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

  1. Тостеры.
  2. Микроволновки.
  3. Вытяжки.
  4. Посудомоечные машинки.
  5. Варочные плиты.
  6. Духовые шкафы.
  7. Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

  1. Использование шестирожковой люстры для зала.
  2. Верхнее освещение малой мощности для спальни.
  3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

  1. Коробки распределения обязательны.
  2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
  3. Место установки выключателя подбирается с учётом требований, условий.
  4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

  1. Бойлеры.
  2. Обогреватели.
  3. Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

Главное – учитывать устройство проводки в квартире, включая такие элементы:

  1. Сеть пожарной сигнализации.
  2. Радиотрансляционная сеть.
  3. Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

Вот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

  1. Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
  2. Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
  3. 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
  4. Розетки – на высоте 0,3-1 метр от пола.
  5. Схема не обходится без точек питания, мест установки приборов повышенной прочности.
  6. Разделение по группам.

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

  1. Традиционная пайка.
  2. Опрессовка.
  3. Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

  • Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
  • Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.
Старые алюминиевые скрутки надежностью, увы, не отличаются
  • Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.
Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

Провода можно просто крепить к ожидающим отделки стенкам
Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

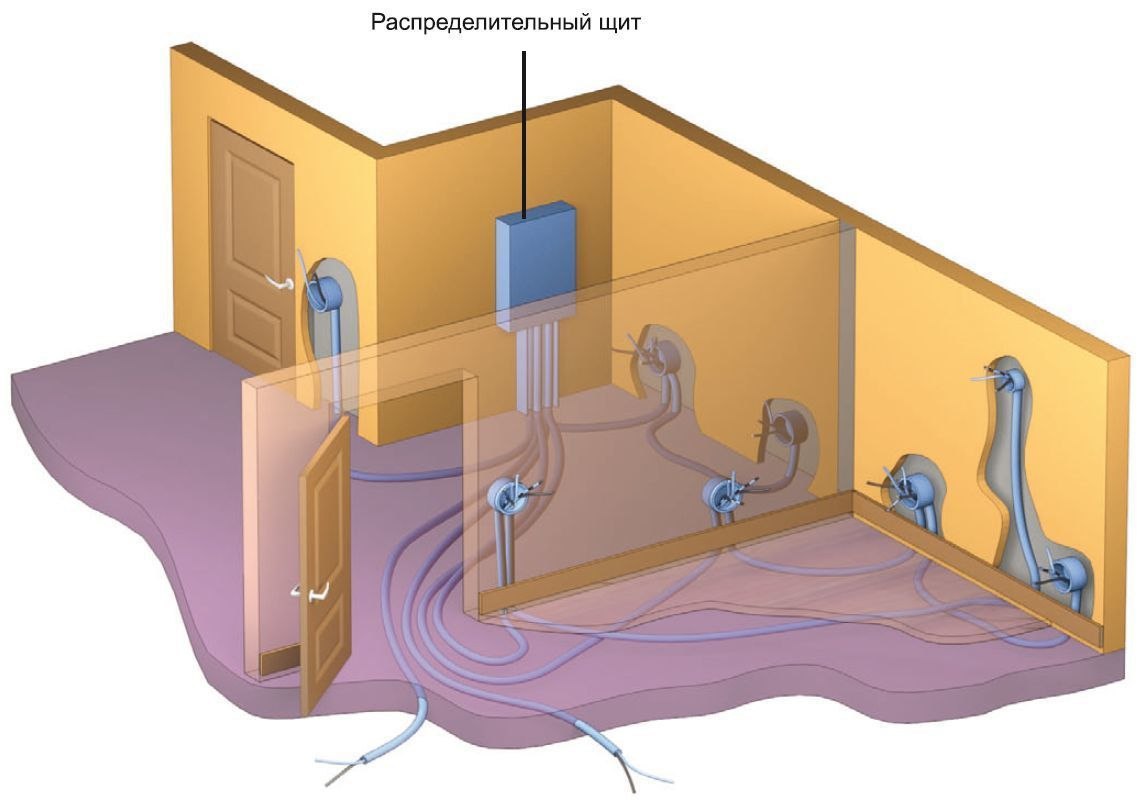

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку
Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Вид электроприбора Примерная потребляемая мощность
Гидромассажная ванна (Джакузи)2000-2500 Вт.
Печь для мини-сауны10-15 кВт
Теплый пол0.7-1.5 кВт
Солярий домашний1,5-2,5 кВт
Кондиционер-сплитоколо 2500 Вт
Вентилятордо 900 Вт
Осветительные приборы (в зависимости от применяемых ламп и количества рожков)100 — 1000 Вт
Радиоприемник (Музыкальный центр)100-250 Вт
Компьютер стационарный с ЖК-монитором + периферия (принтер, сканер, модем, маршрутизатор и т.п.)до 800 Вт
Телевизор100-200 Вт
Саунд-система «домашний кинотеатр»до 750 Вт
Пылесосдо 1200 Вт
Утюг1000-2000 Вт
Электромассажердо 300 Вт
Фен500 — 1000 Вт
Зарядные устройства гаджетов около 50 Вт

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Сечение медной жилыНагрузка по току, А
одножильные проводадвужильные проводатрехжильные провода
одиночно проложенный ппроводпучек из двух проводовпучек из трех проводовпучек из четырех проводоводиночный двужильный провододиночный трехжильный провод
0.511
0,7515
1,0171615141514
1,5231917161815
2,5302725252521
4,0313835303227
6,0504642404034
10,0807060505550
16,01008580758070
25,01401151009010085
35,0170135125115125100
50,0215185170150160135

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбора Средняя потребляемая мощностьОсобенности подключения к электропитанию
Плита или варочная поверхность электрическаяот 3500 до 12000 ВтИндивидуально проложенная линия питания
Духовой шкаф электрическийот 2500 до 10000 Вт
Стиральная машина-автоматот 1500 до 3000 Вт
Водонагреватель от 2500 до 7000 Вт
Посудомоечная машинаот 1500 до 3500 Вт
Микроволновая печьот 700 до 2500 Втдопускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска) от 500 до 2000 Вт
Электрический чайникот 700 до 1500 Вт
Кухонный процессор (комбайн)от 500 до 1500 Вт
Хлебопечка, пароварка и т.п.от 700 до 2000 Вт
Тостер до 1000 Вт
Кухонная вытяжкаот 500 до 1500 Вт
Измельчитель отходовот 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Разводка электропроводки в частном доме своими руками: примеры

Чтобы самому решиться на очень важный и ответственный шаг, смонтировав электропроводку в своем доме, необходимо все детально обдумать. Главное – это сделать все правильно, исходя из требований, технических условий, а также требований правил пожарной и техники безопасности. Если нет уверенности в своих силах и своих знаниях, то лучше нанять специалистов, которые знают толк в этом деле.

Порядок действий

Разводка электропроводки в частном доме может быть сделана своими руками

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

  • Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
  • Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
  • Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
  • Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
  • Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
  • Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
  • Монтаж контура заземления и его подключение.
  • Испытание внутренней электропроводки и оформление акта.
  • Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Оформление документов

План электрификации дома непременно входит в совокупность документов, позволяющих получить разрешение и технические условия. Составление плана – это серьезный и ответственный этап, который требует, чтобы учитывались многие факторы. Во-первых, необходимо учитывать, где будет располагаться тот или иной бытовой потребитель, чтобы разместить розетки рядом с такими потребителями. Во-вторых, необходимо учитывать, где будет размещаться мебель, чтобы правильно определить места установки выключателей. Важно также определиться с подсветкой, а также с основным освещением.

На плане необходимо нарисовать все люстры, бра, торшеры, а также точечные светильники. Некоторые осветительные приборы потребуют установки розеток, а некоторые выключателей. Подобные действия проводятся для каждой комнаты. Особое внимание нужно уделить мощным потребителям, таким, как электрический водонагреватель, электрическая плита, электрическая духовка, стиральная машина и т.д., поскольку для них необходимо предусмотреть отдельные, независимые линии питания, с установкой в распределительном щитке отдельных автоматических выключателей.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Расчеты мощности потребления

Чтобы рассчитать, сколько электрической энергии планируется потреблять, необходимо определиться с тем, какая именно бытовая техника будет установлена и будет эксплуатироваться. После этого нужно сложить все эти мощности и добавить около 20 процентов запаса. Сколько потребляет та или иная бытовая техника, можно узнать из таблицы. Результаты подобных расчетов заносятся в документы, которые послужат основой для получения разрешения на подключение. Подавая документы в соответствующую организацию, не следует рассчитывать на то, что заявка на мощность будет удовлетворена в полной мере. Скорее всего, что будет выдано разрешение на 5 кВт мощности, что является самой распространенной практикой.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Формирование групп потребителей

Чтобы упростить процесс монтажа, а в дальнейшем и процесс обслуживания, электрические потребители разбиваются на группы. Как правило, группы привязываются к каждой комнате, а также к хозяйственным постройкам. Можно смело говорить о том, сколько в доме комнат, столько будет и групп, но это минимум, поскольку более мощные потребители приравниваются к одной группе. К тому же, лучше разделить освещение и другие бытовые приборы, в том числе и подсветки, которые больше выполняют роль декоративных элементов дизайна.

Наиболее энергоемкой комнатой считается кухня, поскольку в ней устанавливаются наиболее мощные потребители, предназначенные для приготовления еды. Многие, за неимением лишней площади, в кухне устанавливают стиральную машину. Это говорит о том, что на это помещение может идти несколько отдельных проводов (групп).

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В наше время достаточно много разнообразных бытовых электроприборов, поэтому в каждую комнату может идти по 2, а то и 4 отдельные группы. Во-первых, следует разделить освещение, подсветки, а также розетки. Во-вторых, в комнате может быть установлен кондиционер, а это потребует еще одной отдельной линии.

Конечно, если дом небольшой, вроде загородной дачи, то здесь просто не имеет смысла разбивать электрическую проводку на большое число групп, так как можно обойтись одной, максимум двумя группами.

План электропроводки может быть совсем небольшим, если дом небольшой

В зависимости от количества групп, устанавливается такое же количество автоматических выключателей. При этом необходимо подумать о будущем, разместив в распределительном щитке хотя бы пару запасных автоматов. На каждую группу, в зависимости от потребляемой мощности, подбирается отдельный автомат с соответствующими характеристиками. Чем больше дом и чем больше в нем жилых и нежилых комнат, тем больше понадобится групп, больше автоматических выключателей, да и размеры самого распределительного щитка могут оказаться впечатляющими. В таких случаях лучше подумать об установке нескольких щитков, меньшего размера, разместив их на этажах или в подвалах, а также в хозяйственных постройках.

Место установки главного щитка

Главный распределительный щиток можно установить где угодно, при этом должно быть выдержано расстояние до трубопроводов, которое должно равняться 1 метру и не меньше.

В связи с этим, его можно смонтировать в любом помещении, в том числе в прихожей, на кухне или в техническом помещении, например в котельной, что многие и делают. Ни в коем случае нельзя устанавливать электрический щиток в помещениях с повышенной влажностью.

Выбор электрических проводов и фурнитуры

Как правило, схема электропроводки частного дома включает два главных автомата, при этом входной устанавливается перед счетчиком, а счетчик, как правило, устанавливается на улице, для удобства снятия показаний органами учета потребляемой электрической энергии. Этот автомат, вместе со счетчиком, опломбирует контролер при вводе в эксплуатацию, сразу же после установки и подключении к линии электропередачи. Второй автомат (а лучше УЗО) устанавливается в главном распределительном щитке. Ток срабатывания защиты этого автомата должен быть несколько меньше, чтобы он отключался первым, по отношению к вводному автомату, поставленному перед счетчиком. Другими словами, схема должна обладать функцией избирательности: каждый автомат должен защищать свой участок (свою линию или группу линий).

Типовая схема электропроводки частного дома: групп может быть много разных

При расчетной нагрузке меньше 15 кВт осуществляется стандартное подключение всех элементов, а если нагрузка будет более 15 кВт, то потребуется наличие трансформаторов тока, чтобы подключить электрический счетчик.

При монтаже на улице, следует выбирать элементы, которые допускают такую установку. Особенно это актуально по отношению к счетчику, хотя в последнее время выпускаются электронные счетчики, которые способны работать в условиях низких и высоких температур, что допускает их установку на улице.

Выбор типа и толщины электрических проводов

В зависимости от того, из чего сделан дом, выбирается тип проводов. Если дом деревянный, то провода прячутся в гофрированные металлические или пластиковые негорючие шланги или в короба из таких же негорючих материалов. Кроме этого, лучше отдать предпочтение проводам в двойной изоляции (кабелям). Если дом кирпичный, то можно обойтись обычной «лапшой». При наличии заземления выбираются 3-х жильные провода, а если заземления нет, то в основном используются 2-х жильные провода. Как правило, бытовые мощные приборы выпускаются с 3-х контактными вилками, а это означает, что для их работы лучше иметь заземление, хотя это совсем не означает, что без него такие электроприборы работать не будут.

В наше время все отдают предпочтение электропроводам с медными жилами, которые выдерживают токи в 2 раза больше, по сравнению с проводами, имеющими алюминиевые жилы, хотя алюминиевые провода значительно дешевле.

Выбор сечения жил проводов

Толщина проводов выбирается в зависимости от силы тока, которую потребляет та или иная нагрузка. В таблице ниже представлены данные, которые указывают, какой ток выдерживают провода определенного сечения.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

На этапе рисования плана электрической проводки были отмечены все бытовые электроприборы, которые планировалось установить в различных комнатах. Подсчитывая суммарную мощность потребителей, подключаемых к одной из групп, подбирается толщина провода для конкретной группы.

Пользоваться таблицей несложно. Здесь указаны сечения проводов при токах нагрузки, как для потребителей 220V, так и для электроприборов, рассчитанных для работы в сети 380V. Если учесть, что в основном используется сеть 220V, то следует обращать внимание на левую часть таблицы.

Многие выполняют разводку проводов одного сечения, что иногда не выгодно с экономической точки зрения. Как правило, участок ввода от электрического счетчика и до главного распределительного щитка, выполняется медным проводом, сечением не меньше 4 мм квадратных. Максимальная толщина провода, проложенного в доме, соответствует сечению 2,5 мм квадратных. Естественно, что можно применить и более толстые провода, но в этом нет необходимости, поскольку для большинства бытовых электроприборов этого вполне хватает. Даже эксплуатация электрочайника, мощностью 2,2 кВт, не требует столь толстого провода. Для освещения достаточно сечения в 1,5 мм квадратных и это будет с огромным запасом, если учесть, что современные осветительные приборы потребляют незначительный ток.

Выбор типа оболочки

Если дом деревянный, то здесь выдвигаются определенные требования к электрической проводке. В данном случае, без гофрошлангов, выполненных из негорючих материалов, никак не обойтись. Если дом кирпичный или построен на основе гипсоблоков или других негорючих материалов, то можно использовать электрические провода в любой изоляции. Другими словами, можно и сэкономить, поскольку провода в двойной изоляции стоят значительно дороже. Исключением могут служить комнаты с повышенной влажностью, где лучше все-таки использовать кабельную продукцию.

Розетки и выключатели

Для мощных бытовых потребителей следует подбирать более мощные розетки и выключатели, а в иных случаях обходятся стандартной фурнитурой.При этом нужно знать, что:

  • Они бывают наружные, поскольку они крепятся непосредственно на стену. Сейчас практически не применяются, особенно в жилых комнатах, поскольку торчащие корпуса розеток и выключателей смотрятся не совсем эстетично, негативно влияя на общее оформление жилого пространства. При этом они активно используются в хозяйственных постройках, где дизайн уходит на второй план (или вообще не нужен).
  • Они бывают внутренние. На стене можно увидеть только крышку розетки или выключателя с клавишами, а большая их часть спрятана в стене. Для этого в стене делается отверстие под распределительную коробку, после чего она вмуровывается в стену.

Такие розетки и выключатели пользуются большим спросом, поскольку они гармонично вписываются в общий стиль оформления. К тому же, имеется возможность подобрать подобные элементы по цвету, в зависимости от стиля оформления помещений. Если такой возможности нет, то розетки и выключатели белого цвета подходят и гармонируют с любым стилем.

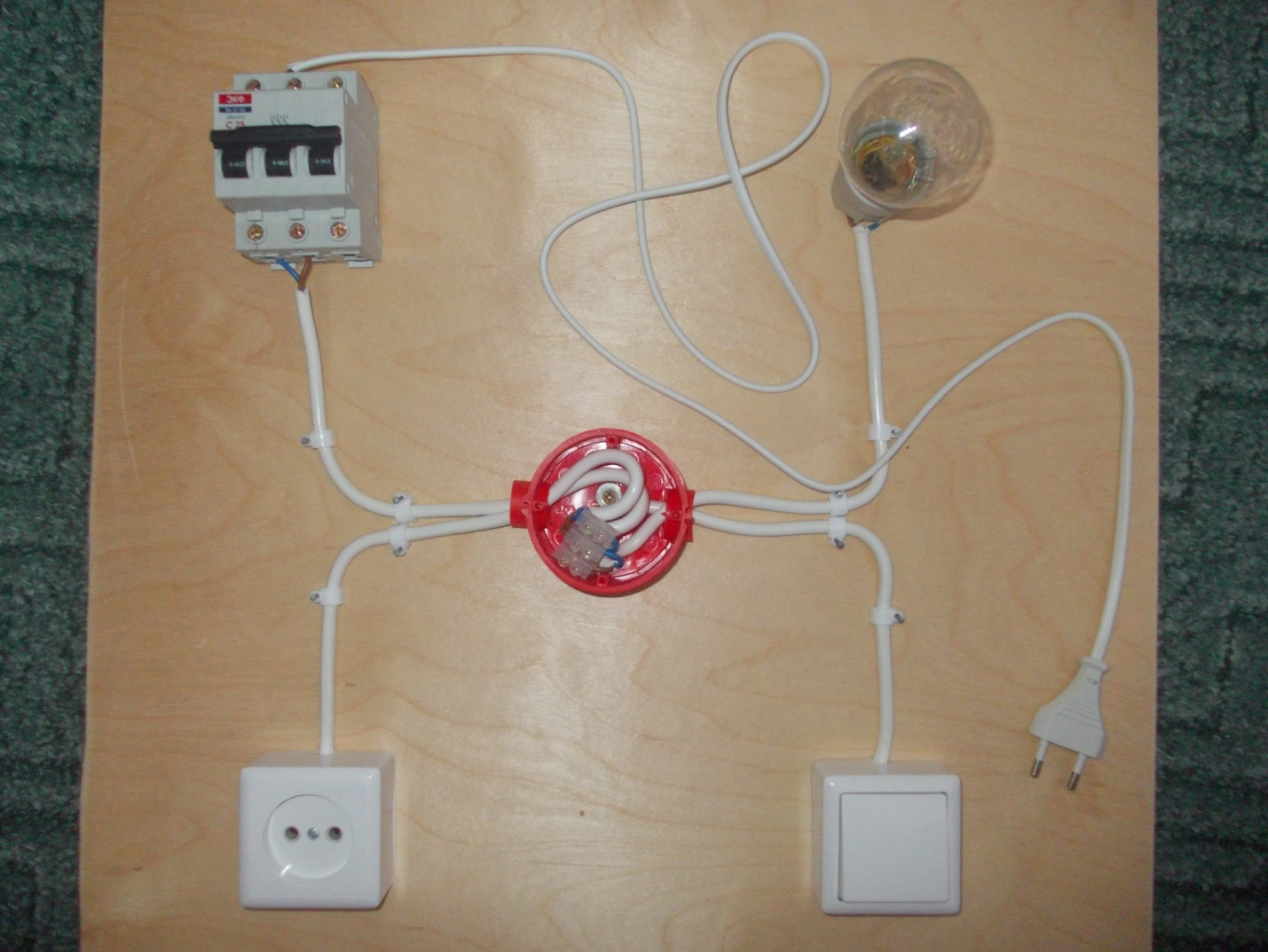

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

  • С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов. Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины. Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.


Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

В заключение

Развести провода в доме своими руками не так сложно, если имеется желание и некоторые познания в сфере электричества. При этом не следует сбрасывать со счетов тот факт, что это большая ответственность, поскольку ошибки способны привести к плачевным результатам. Халатное отношение может привести к поражению электрическим током, а также к возгораниям, вследствие коротких замыканий. В последнее время намечается тенденция к тому, что соответствующие органы вряд ли дадут разрешение на подключение, если электропроводка разводилась не специалистами, представляющими фирмы, которые заняты подобными видами работ.

К сожалению, энергогенерирующие компании и их службы, не дают разрешения на заявленные мощности, ограничивая потребление на уровне 5 кВт. С другой стороны, этой мощности вполне хватает на подключение и эксплуатацию основных электрических бытовых приборов. К тому же, электрические системы, распределяющие электричество, находятся не в лучшем состоянии и по проводам невозможно передать любое количество электрической энергии. Чтобы повысить энергопотребление, необходимо модернизировать все линии электропередачи, а это практически невозможно. Мало того, намечается устойчивая тенденция к экономии, в том числе и в сфере энергетики.



Свести синонимы, растворить антонимы | Тезаурус Merriam-Webster

Тезаурус

Синонимы и антонимы слова disolve

1 перестать быть видимым
  • как туман растворился на утреннем солнце

Слова, относящиеся к растворить

Фразы синонимы раствориться

Ближайшие антонимы для раствориться

2 прекратить свое существование или привести к прекращению существования как группы или организации
  • компания формально распалась через три месяца после объявления банкротства

Слова, относящиеся к распустить

Рядом с антонимами для распустить

3 положить конец формальным действиям
  • король просто распущен парламент
  • ослабить,
  • отменить,
  • отменить,
  • отменить,
  • избежать,
  • отменить,
  • отменить,
  • отменить,
  • отменить ,
  • аннулировать,
  • аннулировать,
  • отменить,
  • отменить,
  • откатить,
  • удалить,
  • освободить,
  • аннулировать

Слова, относящиеся к распустить

Фразы распустить Синонимы с

Рядом с антонимами для растворить

4 уйти в разные стороны и перестать существовать как тело или единое целое
  • облака постепенно растворились , и вышло солнце

Слова, относящиеся к растворить

Ближайшие антонимы для растворить

См. Определение словаря

Азотная кислота — Sciencemadness Wiki

Азотная кислота является сильная кислота с формулой HNO 3 .Это важная минеральная кислота, наряду с соляной, серной, хлорной и фосфорной кислотами. Это мощный окислитель, особенно в смеси с серной кислотой, которая производит ион нитрония на месте.

Недвижимость

Химическая промышленность

Азотная кислота является окисляющей кислотой при комнатной температуре. Его часто используют при нитровании органических соединений. Он способен растворять металлы, такие как медь и серебро, благодаря своей окислительной природе, и выделяет токсичный диоксид азота в качестве побочного продукта окисления.

Cu + 8 HNO 3 → 3 Cu (NO 3 ) 2 + 2 NO + 4 H 2 O

Физический

Концентрированная азотная кислота — это прозрачный раствор плотностью около 1,2 г / мл. Когда концентрация кислоты превышает 70%, она классифицируется как дымящая азотная кислота, это можно определить по видимому дыму при вдувании воздуха. Азотная кислота в концентрациях выше 90% сильно дымит при любом контакте с воздухом. Он образует азеотроп с водой при концентрации 68%, что затрудняет получение чистого вещества.

Наличие

Азотная кислота доступна от лабораторных поставщиков, таких как Elemental Scientific и Duda Diesel. Хотя сама кислота не дорогая, для нее требуется обязательная плата за доставку HAZMAT в размере 37,50 долларов, что делает эту кислоту довольно дорогой для химика-любителя.

В большинстве мест ограничена продажа азотной кислоты населению из-за ее использования в производстве взрывчатых материалов.

Препарат

Импровизированное производство азотной кислоты путем пропускания газообразного диоксида азота (справа) в охлажденную перекись водорода (слева).

Классический метод лабораторного синтеза азотной кислоты описан в подпункте:

Синтез азотной кислоты по Глауберу

Несколько менее эффективный способ получения азотной кислоты — это реакция смеси, содержащей серную кислоту и нитратную соль, с металлической медью, в результате чего образуется большое количество газообразного диоксида азота. Затем газ можно барботировать в перекись водорода или воду, при этом перекись водорода дает более высокий выход.

Бисульфат натрия также можно использовать для замены серной кислоты, однако при более высокой температуре азотная кислота разлагается на кислород, диоксид азота и воду.

Азотную кислоту можно производить с помощью реактора Оствальда или путем реакции азота и кислорода в воздухе с помощью электрической искры.

Если вам нужно быстро взбить разбавленную азотную кислоту, вы можете использовать «быстрый и грязный» метод, а именно реакцию нитрата кальция с серной кислотой. У этого метода есть два недостатка: во-первых, даже если ваши реагенты находятся в идеальном стехиометрическом соотношении, полученная кислота все равно загрязнена небольшим количеством сульфата кальция, которому удалось остаться в растворе.Во-вторых, осадок сульфата кальция невероятно грязный и объемный, кислота выглядит как сметана, и ее практически невозможно правильно перелить. Используйте этот метод, только если у вас есть набор для вакуумной фильтрации. Эту низкосортную кислоту можно перегонять с получением азеотропной азотной кислоты.

Чтобы избежать азеотропной азотной кислоты и получить красную дымящую нитратную кислоту, азеотропную кислоту перегоняют в присутствии осушающего агента, такого как твердый нитрат магния или концентрированная (> 90%) серная кислота.

Желтая концентрированная азотная кислота может быть превращена в белый цвет или RFNA преобразована в WFNA путем пропускания через кислоту кислорода. Кислород окисляет NO 2 до N 2 O 5 , который объединяется с остаточной водой в кислоте с образованием почти чистой азотной кислоты. Вакуумная сушка также удаляет газообразный NO2.

Проектов

Азотная кислота может использоваться во многих проектах, включая производство нитратных солей. При смешивании с концентрированной серной или плавиковой кислотой азотная кислота действует как основание и выделяет ион нитрония:

2 H 2 SO 4 + HNO 3 → NO 2 + + 2 HSO 4 + H 2 O

Эта смесь, известная как нитрующая смесь или смешанная кислота может использоваться для нитрования многих органических соединений.

Другое:

Обработка

Безопасность

Растворы азотной кислоты очень едкие и окрашивают кожу в желтый цвет из-за нитрования белков. Следует соблюдать осторожность, чтобы азотная кислота не попала на кожу. Нитраты не следует использовать с соляной кислотой, так как при этом образуется нитрозилхлорид.

Большинство типов перчаток (за исключением бутилкаучука или неопрена) несовместимы из-за сильного окислительного воздействия азотной кислоты и могут гореть при контакте с кислотой. [1] При работе с дымящей азотной кислотой надевайте перчатки из бутилкаучука. Другие типы резины могут очень бурно реагировать с азотной кислотой этой концентрации. Если у вас нет бутилкаучука, вообще не надевайте перчатки: ваши голые руки будут повреждены меньше, чем резина в огне. Азотная кислота обычно реагирует с резиной; не пытайтесь перегонять его в аппаратах, содержащих резиновые детали. При перегонке азотной кислоты, особенно дымящейся, используйте матовое стекло или реторту.

Хранилище

Азотная кислота несовместима с большинством пластиков из-за ее окислительной природы, хотя крышки для бутылок из полипропилена (ПП) приемлемы. Азотная кислота в высоких концентрациях чувствительна к свету, и ее следует хранить в бутылках из желтого стекла с достаточным запасом для предотвращения повышения давления из-за оксидов азота.

Утилизация

Азотная кислота может быть нейтрализована нейтрализующими соединениями, такими как карбонаты, бикарбонаты, оксиды, гидроксиды. Карбонат кальция является хорошим нейтрализующим агентом, и, если кислота не загрязнена тяжелыми металлами, полученный нитрат кальция можно выбросить в землю или вылить в канализацию.Концентрированная азотная кислота (> 50%) должна быть сначала разбавлена ​​холодной водой, а затем нейтрализована основанием, чтобы ограничить количество коррозионных паров / аэрозолей, выделяемых в воздух во время процесса нейтрализации.

Список литературы

  1. ↑ http://www.ansellpro.com/download/Ansell_7thEditionChemicalResistanceGuide.pdf

Релевантные темы Sciencemadness

Как стать электриком в Массачусетсе, Массачусетс | ПОДГОТОВКА К ЭЛЕКТРОНИКАМ — Электрик с питанием от электросети

Проверьте школы электриков в Массачусетсе, MA

Если вы хотите работать электриком в Массачусетсе, штат Массачусетс, вам необходимо иметь соответствующую лицензию.Существуют лицензии на уровне штата, и вы должны следить за процессом и выполнять требования для получения каждой из них.

В штате Массачусетс имеются следующие лицензии электрика:

В отношении взаимности, пожалуйста, прочтите здесь.

Прежде чем переходить к вышеупомянутым лицензиям, мы предоставим некоторую информацию об ученичестве, которое вам понадобится, чтобы получить необходимый опыт для подачи заявки на одну из лицензий.

Лицензии предлагает и контролирует Комиссия государственных экзаменаторов электриков.Они предлагают довольно чистый веб-сайт и удобную навигацию. Вы можете связаться с правлением следующими способами:

— Телефон: 617-727-9931
— Электронная почта: [email protected]
— Факс: 617-727-9932

Определения различных терминов, включая объем работ, которые могут быть выполнены по каждой лицензии, можно найти в 237 CMR 12.00.

Часто задаваемые вопросы можно найти полезным. Кроме того, на странице 1 Информационного бюллетеня для кандидатов есть второй F.A.Q.

Все заявки и формы можно найти здесь.

Правила и положения можно найти на 237 CMR.

Стажировка в Массачусетсе

Стажировка — это процесс, в котором вы выполняете электромонтажные работы под непосредственным наблюдением лицензированного электрика. Это также называется «практическим» или «практическим» опытом. Этот процесс может также включать некоторые учебные курсы в классе. Это зависит от штата и / или школы, в которой проводится обучение.

Конкретно о Массачусетсе, вы можете найти много информации, которая вам понадобится, в левом столбце страницы 6 Информационного бюллетеня кандидата.

Кроме того, 237 CMR 13.00 очень полезен для поиска всей информации, которая вам понадобится, о необходимом опыте для подачи заявки на каждую лицензию, требованиях к образованию и военном опыте, среди прочего.

Массачусетс, лицензия подмастерья (класс B) Требования и процесс

Чтобы подать заявку на лицензию подмастерья, вам необходимо сначала получить необходимый опыт. Вам понадобится как практический, так и образовательный опыт.

Все, что вам нужно, можно найти в деталях по адресу 237 CMR 13.05-13.06.

Для получения информации о военном опыте и документации см. 237 CMR 13.14-13.16.

Если вы выполнили требования, можете продолжить подачу заявки.

Заявление, которое вам нужно будет заполнить и подать, можно найти сразу после страницы 11. Стоимость заявки составляет 226 долларов США. Это включает участие в обязательных экзаменах. Этот сбор может быть оплачен с помощью карты VISA, Mastercard, кассового чека, корпоративного чека или денежного перевода на имя PSI.

Обратите внимание, что вышеуказанное приложение предназначено для экзаменов.Мы не уверены, нужно ли вам подавать заявку на получение лицензии подмастерья через другое приложение до подачи заявки на экзамены. Прежде чем продолжить, позвоните в Государственную комиссию электротехников по телефону 617-727-9931 для проверки.

Если вы готовы узнать об экзаменах, перейдите сюда.

Для продления и повышения квалификации перейдите сюда.

Наконец, не забудьте проверить работу электрика в Массачусетсе.

Массачусетс Мастер-электрик (класс A) Требования и процесс

Чтобы подать заявку на получение лицензии мастера-электрика, вам необходимо сначала получить необходимый опыт.Вам понадобится как практический, так и образовательный опыт.

Все необходимое можно подробно найти по адресу 237 CMR 13.05-13.06.

Для получения информации о военном опыте и документации см. 237 CMR 13.14-13.16.

Если вы выполнили требования, можете продолжить подачу заявки.

Существует 3 формы заявки, и какой из них выбрать, зависит от вашего бизнеса. Плата за каждый из них составляет 233 доллара, и он должен быть уплачен Содружеству Массачусетса.Никогда не отправляйте наличные вместе с заявками.

Заявку на сдачу экзамена можно найти сразу после страницы 11. Стоимость заявки 276 долларов США. Это включает участие в обязательных экзаменах. Этот сбор может быть оплачен с помощью карты VISA, Mastercard, кассового чека, корпоративного чека или денежного перевода на имя PSI.

Если вам нужна помощь перед подачей заявления, вы можете позвонить в Государственную комиссию электриков по телефону 617-727-9931 для получения более конкретных вопросов и рекомендаций.

Если вы готовы узнать об экзаменах, перейдите сюда.

Для продления и повышения квалификации перейдите сюда.

Наконец, не забудьте проверить работу электрика в Массачусетсе.

Массачусетский системный подрядчик (класс C) Требования и процесс

Чтобы подать заявку на лицензию системного подрядчика, вы должны сначала накопить необходимый опыт. Вам понадобится как практический, так и образовательный опыт.

Все необходимое можно подробно найти по адресу 237 CMR 13.05-13.06.

Для получения информации о военном опыте и документации см. 237 CMR 13.14-13.16.

Если вы выполнили требования, можете продолжить подачу заявки.

Существует 3 формы заявки, и какой из них выбрать, зависит от вашего бизнеса. Плата за каждый из них составляет 233 доллара, и он должен быть уплачен Содружеству Массачусетса. Никогда не отправляйте наличные вместе с заявками.

Заявку на сдачу экзамена можно найти сразу после страницы 11. Стоимость заявки 276 долларов США.Это включает участие в обязательных экзаменах. Этот сбор может быть оплачен с помощью карты VISA, Mastercard, кассового чека, корпоративного чека или денежного перевода на имя PSI.

Если вам нужна помощь перед подачей заявления, вы можете позвонить в Государственную комиссию электриков по телефону 617-727-9931 для получения более конкретных вопросов и рекомендаций.

Если вы готовы узнать об экзаменах, перейдите сюда.

Для продления и повышения квалификации перейдите сюда.

Наконец, не забудьте проверить работу электрика в Массачусетсе.

Массачусетс системный техник (класс D) Требования и процесс

Чтобы подать заявку на лицензию системного техника, вам необходимо сначала получить необходимый опыт. Вам понадобится как практический, так и образовательный опыт.

Все необходимое можно подробно найти по адресу 237 CMR 13.05-13.06.

Для получения информации о военном опыте и документации см. 237 CMR 13.14-13.16.

Если вы выполнили требования, можете продолжить подачу заявки.

Заявление, которое вам нужно будет заполнить и подать, можно найти сразу после страницы 11. Стоимость заявки составляет 226 долларов США. Это включает участие в обязательных экзаменах. Этот сбор может быть оплачен с помощью карты VISA, Mastercard, кассового чека, корпоративного чека или денежного перевода на имя PSI.

Обратите внимание, что вышеуказанное приложение предназначено для экзаменов. Мы не уверены, нужно ли вам подавать заявку на лицензию системного техника через другое приложение до подачи заявки на экзамены.Прежде чем продолжить, позвоните в Государственную комиссию электротехников по телефону 617-727-9931 для проверки.

Если вы готовы узнать об экзаменах, перейдите сюда.

Для продления и повышения квалификации перейдите сюда.

Наконец, не забудьте проверить работу электрика в Массачусетсе.

Продление лицензии электрика, штат Массачусетс, и непрерывное образование

После того, как вы получите лицензию, вы будете подлежать непрерывному обучению и периодическим продлениям.

Стоимость продления для каждой лицензии следующая:

  • Мастер-электрик 117 долл. США, на трехгодичный период (каждые три года), срок оплаты — 31 июля. Плата за продление начинается с июля 2009 года. Это означает, что вам нужно будет продлить лицензию в июле 2012 года, июле 2015 года и так далее.
  • Электрик-подмастерье 78 долларов, раз в три года (каждые три года), срок оплаты — 31 июля. Плата за продление начинается с июля 2009 года. Это означает, что вам нужно будет продлить лицензию в июле 2012 года, июле 2015 года и так далее.
  • Системный подрядчик 117 долл. США, каждые три года (каждые три года), срок исполнения 31 июля. Плата за продление начинается с июля 2009 года. Это означает, что вам нужно будет продлить лицензию в июле 2012 года, июле 2015 года и так далее.
  • Системный техник 78 долл. США, каждые три года (каждые три года), срок оплаты — 31 июля. Плата за продление начинается с июля 2009 года. Это означает, что вам нужно будет продлить лицензию в июле 2012 года, июле 2015 года и так далее.

Если вы не продлите лицензию до назначенной даты, вам придется заплатить дополнительный сбор в размере 57 долларов за продление.Существуют также другие сборы за смену имени и другие вещи, которые можно найти в таблице.

Более подробную информацию о продлении можно также найти в 237 CMR 16.00.

Все лицензиаты подлежат непрерывному образованию. В течение 3 лет до продления они должны будут продолжить обучение менее 21 или 15 часов (в зависимости от лицензии и места жительства).

Непрерывное образование подробно рассматривается в 237 CMR 17.00.

В CEU вы можете найти все утвержденные образовательные программы и школы для продолжения образования.

Экзамены на получение лицензии электрика, Массачусетс

После того, как вы подадите заявку и получите разрешение на участие в экзаменах, вам нужно будет подготовиться к ним.

Информационный бюллетень кандидата может оказаться весьма кстати.

Для каждой лицензии есть 2 части экзамена. Вы можете сесть за них обоих в один день или запланировать их на некоторое время отдельно друг от друга.

После того, как вас утвердят для участия в экзаменах, у вас будет 12 месяцев на их сдачу.Если вы этого не сделаете, вам придется повторно подавать заявку с самого начала с теми же сборами.

Для людей с ограниченными физическими возможностями можно организовать специальные помещения. Вам нужно будет заполнить заявку, указанную в конце Информационного бюллетеня для кандидатов, и отправить ее по факсу на PSI (702) 932-2666.

Экзамены являются открытыми, и вам потребуется набрать 70% или выше, чтобы сдать . Обратите внимание, что некоторые ссылки разрешены в центре тестирования, а некоторые другие (из которых могут быть получены некоторые вопросы) — нет.

Ниже вы можете найти для каждого лицензионного экзамена, детали и ссылки:

Главный электрик:

Часть 1 — 80 вопросов, максимальное время — 240 минут. Ссылки и список вопросов можно найти на страницах 6-7.

Часть 2 — Экзамены по бизнесу и праву. Количество вопросов — 50, а максимальное время — 120 минут. Ссылки и поле для вопросов можно найти на странице 7.

Подмастерье:

Часть 1 — 70 вопросов, максимальное время — 180 минут.Ссылки и список вопросов можно найти на страницах 7-8.

Часть 2 — 30 вопросов, максимальное время — 60 минут. Ссылки и поле для вопросов можно найти на странице 8.

Системный подрядчик:

Часть 1 — 70 вопросов, максимальное время — 180 минут. Ссылки и список вопросов можно найти на страницах 8-9.

Часть 2 — Экзамены по бизнесу и праву. Количество вопросов — 50, а максимальное время — 120 минут.Ссылки и поле для вопросов можно найти на странице 7.

Системный специалист:

Часть 1 — 50 вопросов, максимальное время — 120 минут. Ссылки и поле для вопросов можно найти на странице 9.

Часть 2 — Количество вопросов — 30, максимальное время — 60 минут. Ссылки и список вопросов можно найти на страницах 9-10.

Взаимность лицензий электрика Массачусетса и лицензирование без экзаменов

Лицензирование без экзаменов может быть доступно для штатов, с которыми у Массачусетса есть взаимность, или путем предоставления удовлетворительных документов о предыдущем опыте работы по лицензии другого штата.

Массачусетс в настоящее время сотрудничает с Нью-Гэмпширом в отношении лицензий подмастерья и мастера-электрика.

Вам необходимо будет заполнить и подать заявку на получение звания мастера-электрика по принципу взаимности или заявку на получение статуса мастера-электрика по принципу взаимности.

Более подробную информацию об этом можно найти в 237 CMR 15.00

Проверить школы электриков в Массачусетсе, Массачусетс

Механизм кариеса | Lion Corporation

Кариес вызывают три фактора: «бактерии (Streptococcus mutans)», «качество зубов» и «углеводы».Когда эти три фактора сосуществуют, со временем возникает кариес. Наличие хотя бы одного или двух из этих трех факторов не вызовет кариеса.

  • Причиной кариеса является сочетание углеводов, бактерий и качества зубов. Если вы часто употребляете сладкую пищу или напитки, во рту будет окружающая среда, которая с большей вероятностью может вызвать кариес.
  • Если симптомы прогрессируют, вы можете потерять зуб; поэтому постарайтесь получить соответствующее лечение на ранней стадии.

Причины кариеса

Streptococcus mutans, который вызывает кариес, прилипает к зубам и образует зубной налет, метаболизирует углеводы, содержащиеся в пище (в частности, сахар), и производит кислоту внутри зубного налета. Эта кислота растворяет кальций или фосфор, из которых состоят зубы, вызывая кариес.

Причины кариеса

Бактерии (Streptococcus mutans), качество зубов, углеводы

Бактерии (streptococcus mutans)

Бактерии (Streptococcus mutans)

Streptococcus mutans — это бактерия размером примерно 1 мкм (1/1000 мм).Он создает кислоту из углеводов и растворяет зубы.

Качество зуба

Качество зубов у каждого человека разное, в зависимости от среды, в которой формируются зубы, или других факторов. Для развития крепких зубов необходимо придерживаться хорошо сбалансированной диеты, содержащей питательные вещества, включая качественные белки, которые создают основу для зубов, кальций и фосфор, необходимые для минерализации, и витамины (A, C, D), необходимые для нормального функционирования этих питательных веществ, является важным.

Питательные вещества, развивающие зубы, и примеры пищевых продуктов, содержащих их в больших количествах

Углеводы

Углеводы, содержащиеся в пище (в частности, сахар), метаболизируются Streptococcus mutans и производят кислоту.Эта кислота растворяет поверхность зуба, что приводит к развитию кариеса. В частности, те, кто часто или часто перекусывает сладкими конфетами или напитками, подвергают зубы воздействию кислоты в течение длительного времени, что делает их зубы более восприимчивыми к кариесу.

«Функция слюны»

Слюна очищает ротовую полость и обладает антибактериальным действием против патогенных микроорганизмов. Кроме того, функция ротовой полости восстанавливает поверхность зуба, растворенную кислотой (реминерализация).Хорошее перемешивание слюны и пищи путем многократного пережевывания очень важно для поддержания и улучшения здоровья зубов.

Реминерализация

Стадии кариеса

CO (ранний кариес)

Хотя отверстие не образовалось, поверхность зуба растворилась, в результате чего зуб потерял свой блеск и стал непрозрачным. Это стадия «раннего кариеса», с которой начинается прогрессирование кариеса. На этой стадии кариес можно вылечить самостоятельно.

Ранний кариес (обратимый при самостоятельном уходе)
CO (ранний кариес): за один шаг до кариеса
Хотя отверстие не образовалось, поверхность зуба растворилась, в результате чего зуб потерял свой блеск и стал непрозрачным или светло-коричневым.
[Симптомы]
Нет субъективных симптомов, включая боль.
* На этом этапе зубы могут быть восстановлены до здорового состояния посредством реминерализации.
Кариес (требует лечения)
C1 (кариес в эмали)
В небольшой ограниченной области эмали развивается отверстие
[Симптомы]
Отсутствие боли или повышенной чувствительности
C2 (кариес достигает дентина)
Кариес распространился внутри зуба, достигнув дентина
[Симптомы]
Чувствительность к холоду
C3 (кариес, достигающий пульпы зуба)
Кариес достиг пульпы зуба (нерва)
Отверстие на поверхности зуба не обязательно большое, но может распространяться в пределах
[Симптомы]
Сильная боль
C4 (кариес, оставляющий только корни зубов)
Кариес привел к разрушению почти всей коронки зуба (видимая часть над десной), в результате чего остались только корни зуба
[Симптомы]
Пульпа зуба (нерв) мертва , и зуб не чувствует боли
Пульпа зуба обнажена, и если она инфицирована бактериями, верхушка корней может заполниться гноем или болезненна
Если ее не лечить, она станет центром внимания, наносящим вред здоровью в целом тела
Однако кариес трудно лечить на этой стадии и обычно приводит к удалению зуба
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
