Узел нижнего подключения радиатора — самостоятельный монтаж

Автор Монтажник На чтение 10 мин. Просмотров 8.4k. Обновлено

При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.

Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют “бинокль” из-за схожего внешнего вида).

Узел нижнего подключения радиатораУзел нижнего подключения радиатора

Рис. 1 Узлы подключения радиаторов отопления – разновидности

Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Узел нижнего подключения радиатора – преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов – благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

  • Экономия трубных материалов и отводов – в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
  • Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
  • Запорно регулирующая арматура (краны шаровые или вентили) в “бинокле” позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
  • Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Прямой и угловой узел нижнего подключения радиатораПрямой и угловой узел нижнего подключения радиатора

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности применения узлов нижнего подключения

Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту – угловые фитинги позволяют подключить трубы к радиаторному корпусу.

Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы – производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы – производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Нижняя подводка к радиатору отопленияНижняя подводка к радиатору отопления

Рис.3 Нижняя подводка – примеры монтажа

Типы узлов нижнего подключения

В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.

Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:

  • В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви – одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
  • В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция “бинокля” – фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
  • Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.

Узел нижнего подключения радиатора от разных производителейУзел нижнего подключения радиатора от разных производителей

Рис. 4 Фитинги от ведущих зарубежных производителей

По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:

  1. Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
  2. Угловые. Системы угловой фиксации – лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.

Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.

Узлы со встроенным байпасомУзлы со встроенным байпасом

Рис. 5 Узлы со встроенным байпасом

Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:

  • С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
  • Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel – в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием – это позволяет избежать некачественного монтажа при отклонениях в соосности.

Узел нижнего подключения радиатора с вертикальным подключениемУзел нижнего подключения радиатора с вертикальным подключением

Рис. 6 Конструкция с вертикальным байпасом

  • С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка.
    Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.

Инжекторная подводка Инжекторная подводка

Рис. 7 Инжекторная подводка – принцип работы и конструкция

  • Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.

Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры – приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.

Подключение узла нижнего подключенияПодключение узла нижнего подключения

Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов

Схема подключения узла

Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.

Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.

Возможно будет интересно почитать отдельную статью о Подключение биметаллических радиаторов отопления – инструкция от “А” до “Я”

Схема нижнего подключения радиатораСхема нижнего подключения радиатора

Рис. 9 Схема подключения радиаторов снизу

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

  1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку “бинокля” производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
  2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
  3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Монтаж узла нижнего подключения радиатораМонтаж узла нижнего подключения радиатора

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

Главные преимущества нижней подводки радиаторов – эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 – 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.



плюсы и минусы, особенности монтажа, обзор популярных моделей

Одним из важнейших этапов монтажа системы отопления является подключение батарей. Технологии проведения этой процедуры могут применяться разные. Очень часто специалисты, к примеру, используют нижнее подключение радиаторов. Такая методика имеет как свои плюсы, так и минусы. Производиться нижнее подключение радиаторов отопления, в свою очередь, также может несколькими способами.

Основное преимущество технологии

Разводка труб при монтаже системы отопления выполняется чаще всего открытым способом. Конечно, можно спрятать магистрали и в стены. Однако процедура эта — очень трудоемкая и затратная. Проходящие же прямо на виду трубы в любом случае очень сильно портят внешний вид помещения.

Нижнее подключение радиаторов отопления позволяет сделать магистрали максимально незаметными. Прокладываются трубы в данном случае или по самому низу стены, или же и вовсе под полом.

Какие еще плюсы имеет методика

Кроме возможности сделать интерьер квартиры более привлекательным, нижняя прокладка труб отличается еще и следующими преимуществами:

Имеется у этой технологии и еще один безусловный плюс. Владельцу дома обычно не требуется дополнительно приобретать терморегулятор. На радиаторах отопления с нижним подключением он чаще всего уже установлен изначально.

Недостатки способа

Конечно же, у нижнего подключения батарей имеются не одни только плюсы. Есть у этой методики и определенные недостатки. К таковым можно отнести в первую очередь:

  • необходимость установки на каждый радиатор воздухоотводчика;

  • менее эффективный и равномерный прогрев помещений в сравнении с другими способами подключения.

Потери тепла при использовании такого подключения могут достигать 15 %. Это, конечно же, очень много. Используется нижнее подключение радиаторов отопления в основном только в системах принудительного типа. Для самотечных эту технологию обычно не применяют. Использоваться она в данном случае может только при наличии специального разгонного контура. То есть при нижнем подключении в гравитационной системе создается искусственный перепад высот. От котла магистраль поднимается почти под потолок. Затем она опускается до уровня окон. Далее уже выполняется разводка на радиаторы.

Какие схемы принудительной системы отопления могут использоваться

В домах монтируются в основном две разновидности подобных коммуникационных систем: двухтрубные и однотрубные. В первом случае, пройдя по кольцу, вода возвращается к котлу уже охлажденной. Такие системы используются в основном только для небольших жилых домов или же дач.

В двухтрубных схемах монтируется 2 кольца магистралей. Такая конструкция позволяет отапливать помещения с большей эффективностью. В данном случае к каждой батарее подходит по 2 трубы. Нижнее подключение радиаторов отопления применяется в обоих этих схемах.

Какие батареи можно использовать

Входной и выходной патрубок у радиаторов с нижним подключением расположены, соответственно, в нижней части. На рынке также существуют и универсальные батареи. В них имеется по четыре отверстия для подключения магистралей. Такие радиаторы можно врезать в систему любыми способами. Разумеется, допускается использовать их и для нижнего подключения. Оставшиеся два выхода в данном случае просто закрываются надежными заглушками.

Иногда для нижнего подключения используются и радиаторы, предназначенные для боковой врезки. Однако в этом случае приходится дополнительно использовать специальный монтажный комплект.

В зависимости от типа приобретенных радиаторов, таким образом, могут использоваться три основных технологии их нижнего подключения. Собственно, сами трубы в данном случае допускается прокладывать как непосредственно по стене, под самими радиаторами, так и внутри последней или же под полом. При монтаже системы отопления в первую очередь крепят к стенам сами радиаторы. И только потом к ним подводят трубы.

Виды батарей

Изготавливаться радиаторы с нижним подключением могут из разных материалов. Чугунные модели этого типа на рынке встречаются редко. В большинстве случаев батареи с нижним подключением производятся из стали или алюминия. Такие модели стоят относительно недорого и при этом имеют современный внешний вид и отличаются надежностью. Однако наибольшей популярностью у потребителей пользуются все же биметаллические радиаторы отопления с нижним подключением. Изготавливаются такие батареи с использованием одновременно алюминия и стали. Собственно, поэтому они и называются биметаллическими. Стоят такие радиаторы дороже стальных. Но при этом цена на них обычно меньше, чем на алюминиевые.

Стальные радиаторы отопления с нижним подключением, как и с односторонним или диагональным, имеют один довольно-таки серьезный недостаток. Со временем они начинают ржаветь. Алюминиевые модели также служат не слишком долго. К тому же такие батареи нельзя использовать при наличии в теплоносителе большого количества примесей. Биметаллические радиаторы подобных недостатков лишены.

Наиболее популярные модели с нижним подключением

Эффективной система отопления в доме будет, конечно же, только при условии выбора качественного оборудования. Касается это в том числе и радиаторов. Батареи с нижним подключением выпускают сегодня практически все компании, специализирующиеся на производстве подобной продукции. В большинстве случаев на отечественный рынок ими поставляются модели вполне достойного качества. Но самые лучшие отзывы потребителей заслужили все же батареи с нижним подключением таких марок, как:

  • «Керми».

  • «Рифар».

Радиаторы «Керми»: плюсы и минусы

Батареи этой марки выпускаются одноименной немецкой компанией. К их безусловным преимуществам относят отличное качество сборки и относительно невысокую стоимость. Радиаторы отопления «Керми» с нижним подключением оборудуются термостатом. Регуляторы температуры в комплект поставки этих батарей не входят. Используют батареи «Керми» с нижним подключением обычно только для врезки в двухтрубные системы. Можно применять их и в однотрубных схемах. Однако в этом случае монтаж производится с использованием специальной арматуры. Маркируются модели с нижним подключением «Керми» как FKV.

Радиаторы «Рифар»

Батареи этой марки выпускаются российской компанией. В комплект поставки радиаторов «Рифар», помимо всего прочего, входит регулирующий термостат. Наибольшей популярностью у потребителя пользуются биметаллические батареи этой марки. К плюсам радиаторов отопления «Рифар» с нижним подключением относят в том числе и простоту монтажа. Установить модели этой марки при необходимости можно без привлечения специалистов — самостоятельно. Батареи с нижним подключением «Рифар» маркируются производителем как Ventil.

Особенности навески

Крепятся радиаторы к стене, в том числе и при нижнем подключении, обычно на кронштейны. При этом используется строительный уровень. Вешают батареи на стены при нижнем подключении чаще всего с небольшим уклоном в сторону обратки. Такой способ монтажа позволяет эффективнее удалять пузыри воздуха из системы. Но можно закрепить радиаторы на стене и строго горизонтально.

В данном случае ориентироваться следует на рекомендации самого производителя батарей. Чаще всего компании, выпускающие подобное оборудование, советуют устанавливать его с уклоном в 3-4 мм. Именно таким образом в большинстве случаев монтируются алюминиевые радиаторы отопления с нижним подключением. Модели этого типа очень чувствительны к наличию воздуха в теплоносителе. Реагируя с ним, алюминий начинает быстро окисляться.

Основные правила монтажа

Располагать батареи, в том числе и при нижнем подключении, следует правильно. Нормативы в данном случае должны соблюдаться такие:

  1. От пола радиатор должен находиться на расстоянии не менее чем в 10-12 см. Это обеспечит беспрепятственную уборку помещения, а также наиболее эффективный теплообмен.

  2. Расстояние от батареи до подоконника не должно быть меньше 8-10 см. В противном случае нельзя будет получить оптимальный тепловой поток.

  3. От стены радиатор должен отстоять минимум на 2 см. Иначе часть тепла от него будет расходоваться на прогрев стены, а не помещения.

Врезка в систему

В радиаторах «Керми» и «Рифар» с нижним подключением входное и выходное отверстия расположены с одной стороны. Подача горячей воды в данном случае производится в крайнюю правую секцию. Уходит остывшая вода через вторую секцию. Патрубки у таких радиаторов расположены вертикально — по направлению к полу. У универсальных батарей они обычно находятся по обоим их краям внизу. Располагаются патрубки в данном случае горизонтально.

Если врезка универсального радиатора отопления производится в однотрубную систему, обязательно дополнительно используется байпас. По обеим сторонам от каждой батареи при этом устанавливаются краны-американки. Монтируются они на горизонтальные патрубки. При их перекрытии вода начинает идти по трубе байпаса. Это позволяет в случае необходимости заменить или отремонтировать батарею без отключения всей системы.

В универсальном радиаторе в один из верхних выходов также монтируется кран Маевского. Оставшееся отверстие закрывается заглушкой.

Батареи с нижним подключением просто врезаются в систему с помощью сгонок. Байпас при этом не применяется. Нижнее подключение радиаторов отопления в двухтрубной системе в данном случае предполагает, помимо всего прочего, использование вентиля. Последний присоединяется к сгону. Такая же схема применяется и при врезке в двухтрубную систему универсальных батарей. В однотрубной системе, как уже упоминалось, при применении радиаторов с нижним подключением используется специальная арматура.

На заключительном этапе в любом случае производится опрессовка всей системы. Воздух при этом стравливается через кран Маевского. При обнаружении протечек проводятся коррекционные работы.

Нижнее подключение радиаторов отопления: как выполняется монтаж радиаторов

Содержание статьи:

Любая система отопления требует правильного выбора схемы подключения. Это поможет организовать более эффективную подачу теплоносителя с минимальными потерями мощности. Для тех, кто хочет сохранить эстетичный вид помещения, не нарушая гармонии его интерьера, и облегчить монтаж, рекомендуется выбирать радиатор отопления с нижней подводкой, который практически всегда укомплектован встроенным терморегулятором. Батареи этого типа бывают панельные и стальные с 1-3-х нагревательными панелями.

В каких системах отопления используется

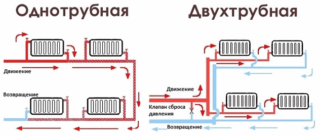

Однотрубная и двухтрубная системы отопления

Нижнее подключение радиаторов отопления применяется для следующих СО:

  • Однотрубные линии. В этом случае организовывается байпасная разводка, что помогает предотвратить неравномерный нагрев цепи радиаторов, где близлежащие прогреваются до максимума, а последующие не получают необходимого запаса тепла.
  • Двухтрубные магистрали. Для этого варианта используется разводка «бинокль» с применением запорных или регулирующих клапанов. Прогрев радиаторов происходит равномерно, поэтому температурная компенсация не требуется.
  • Комбинированный узел. Обеспечивается внутренним байпасным каналом и монтируется как в одно-, так и в двухтрубные системы.

На каждый радиатор необходимо устанавливать воздухоотводчик. При выборе нижнего подключения необходимо предусматривать тот фактор, что потеря тепла увеличивается в среднем на 15%.

Преимущества и недостатки

Радиаторы с нижней подводкой отопления гармонично сочетаются с любым интерьером

Радиаторы отопления с нижней подводкой отличаются следующими достоинствами:

  • экономия материалов, для стыковки радиатора необходимо только два коротких вывода;
  • эстетичность и гармоничное сочетание с любым интерьером, трубопровод, выходящий из стены практически незаметен, также конструкция не создает помех во время мытья пола;
  • равномерное распределение теплоносителя по батарее за счет применения вертикального байпаса и возможность управления интенсивностью поступления воды за счет запорно-регулирующей арматуры;
  • простота воплощения в жизнь любого дизайнерского решения;
  • обеспечение беспрепятственного доступа к контролирующим элементам и втулкам;
  • быстрый нагрев нижней части.

В случае возникновения дефекта в трубах потребуется производить демонтаж полов

Помимо преимуществ радиаторы с нижним подключением имеют некоторые недостатки:

  • не подходит для самотечного теплоснабжения;
  • в обязательном порядке устанавливается воздушный отводный клапан;
  • для беспрерывной циркуляции жидкости необходим подпорный насос;
  • неравномерный нагрев частей регистров;
  • для устранения дефектов на трубах потребуется демонтаж полов и нарушение целостности отделки;
  • зависимость от наличия энергоснабжения.

Перед выбором нижнего подключения радиаторов стоит оценить все за и против и только после этого приступать к монтажу.

Какие радиаторы используются

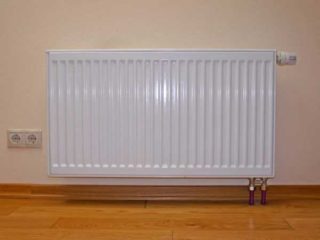

К преимуществам стальных панельных радиаторов относят небольшой вес и привлекательные внешние характеристики

Для нижнего подключения существуют некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и привычные секционные конструкции здесь не подойдут.

Панельные

Производятся из алюминиевых сплавов. Специальные П-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона сделана в виде цельной панели. К главным преимуществам такой батареи относят: небольшой вес, привлекательные внешние характеристики, экономия энергоресурсов, невысокая цена, широкий ассортимент моделей, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, которые облегчают регулярный уход.

Из профилированной стали

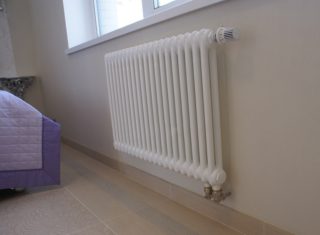

Трубчатый радиатор из стальной профильной трубы

Простые по конструкции панели прямоугольной формы могут быть разного размера. Батарея состоит из нескольких пластин соединенных сваркой, внутри которых размещены вертикальные продолговатые каналы, предназначенные для циркуляции горячей жидкости. Для повышения теплоотдачи используются П-образные стальные ребра.

Такая батарея обладает целым рядом достоинств: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет строгих ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Так как радиаторы из профилированной стали склонны к быстрому загрязнению, во время монтажа рекомендуется параллельно устанавливать грязевые фильтры.

Приобретая конструкцию, важно серьезно отнестись к качеству покрытия, которое должно хорошо защищать выбранный экземпляр от коррозии и сохранять свои первоначальные характеристики на протяжении многих лет эксплуатации при интенсивном термическом воздействии, где максимальная температура достигает 130°С.

Расходники для нижней подводки

Монтаж батарей с нижним подключением отличается относительной простотой, если предварительно позаботиться о необходимой арматуре и других расходниках:

  • фитинги;
  • набор переходников;
  • средства упаковки;
  • гильзы под пайку;
  • термостатирующие, регулировочные клапаны;
  • резьбовые «американки»;

    Кран Маевского для спуска воздуха

  • запорная арматура, устанавливается на входе, выходе, шаровые краны позволяют перекрывать поступление теплоносителя в радиатор и регулировать интенсивность поступления жидкости;
  • заглушка, предназначена для четвертого входа в батарее, выкрашена в белый цвет и не портит общий облик конструкции;
  • пакля или уплотнительная паста;
  • кран Маевского, является воздухоотводом, чаще всего поставляется в комплекте с переходниками.

Перечень зависит от типа выбранного радиатора. Также используются крепежные материалы в виде крюков, кронштейнов, напольных установок.

Особенности монтажа

Нижнее подключение радиатора с боковым отводом

Существует три метода нижнего подключения:

  • использование обычных батарей с нижними отверстиями;
  • применение специальных радиаторов с характерной конструкцией;
  • посредством набора комплектующих в нижней части выбранной модели.

Провести монтаж можно разными способами.

С боковыми отводами

Трубы размещаются снизу внутри полового покрытия или над полом. Радиатор крепиться на стене и к нему проводится трубопровод. Для облегчения процесса демонтажа с каждой стороны устанавливается запорная арматура.

С переходником

Если нет возможности подвести трубопровод к батарее с обеих сторон, используется переходник, который вставляется в отверстие снизу, а сверху проводится трубка с антикоррозийными свойствами.

С удлинителем потока

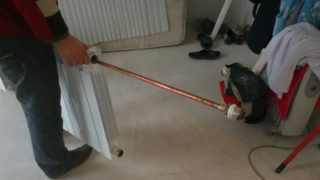

Удлинитель потока для радиатора

Этот тип монтажа не совместим с самотечными системами. Удлинитель потока монтируется в нижнее отверстие отопительного изделия. При этом не предусмотрено никаких отводов к верхней части модели.

Самым оптимальным нижним подключением является установка снизу, для этого приобретается специализированный радиатор, который уже обеспечен терморегулятором, двумя патрубками с нужным направлением и возможностью внедрения переходника направления потока.

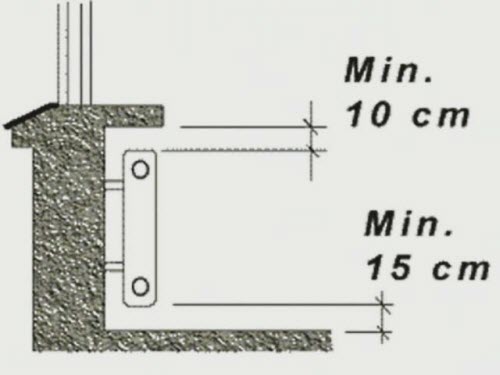

При любом способе подключения батарея должна быть расположена в 10 см от пола, подоконника и в 5 см от стены. В зависимости от схемы трубопровод укладывается под пол, в стене, между половым покрытием и радиатором. Выбранный метод монтажа не влияет на эффективность работы отопления.

Нижнее подключение его преимущества и особенности

Такой вид подключения известен своей возможностью прятать с видных мест большие трубы. Зачастую нижнее подключение используют в частных домах, трубы в таком случае напрямую от радиатора уходят в пол, благодаря чему освобождается место и облагораживается вид помещения. На современном рынке существуют только 2 вида радиатора с нижним подключением: Стальные и панельные радиаторы.

Могут состоять как из 3, так и из 1 панели для нагревания. Именно от их количества зависит, насколько тёплым будет помещение, поэтому выбирать радиатор необходимо исходя из квадратных метров площади, которую необходимо будет обогреть.

По сравнению с другими, стальные радиаторы не занимают много места и удобны в установке. Монтаж можно провести абсолютно в любом помещении. Панельные радиаторы обладают предустановленной термостатической арматурой и узлом подключения.

Типы панельных радиаторов

Существует 3 типа панельных радиаторов:

  • профильные;
  • гладкие;
  • гигиенические.

Гладкие и гигиенические радиаторы созданы для отопления дошкольных учреждений, школ и больниц. Лидерами продаж являются такие модели как Kermi и Purmo.

Профильные радиаторы сделаны из листовой стали, с наружной стороны они покрыты порошковым напылением, а благодаря нейтральному антикоррозийному лаку прослужат много лет. Цветовое решение профильных радиаторов может быть практически любым.

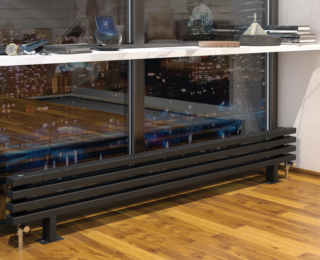

Стальные трубчатые радиаторы. Во многом превосходят панельные, в первую очередь возможностью перевернуть их любой стороной, когда панельные необходимо покупать с заранее известным подключением. Вода в трубчатых радиаторах передаётся напрямую в крайнюю секцию, это играет большим плюсом при замене старых радиаторов на новые. Проложенные трубы в домах и квартирах старого типа не всегда могут подойти к новым радиаторам, с трубчатым видом такого не случится. Однако проблему старых труб решить можно их перекладкой, но стоить это будет больших денег и займёт немало времени.

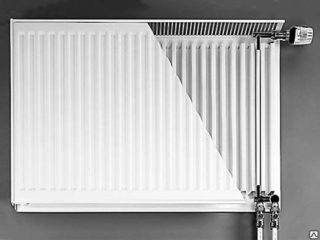

Монтаж радиаторов с нижним подключением

В первую очередь следует обратить внимание на установку радиаторов, она должна проводиться исключительно в фабричной упаковке. Это необходимо для того, чтобы не повредить внешнее покрытие.

Проследите, чтобы расстояние между полом и днищем радиатора было не меньше 70 мм, если установка осуществляется возле окна, расстояние между окном и радиатором не должно быть менее 100 мм. Это необходимо учитывать для того, чтобы демонтаж нагревательного прибора прошёл без проблем, а циркуляция воздуха в помещении была свободной.

При монтаже важно не перепутать питательную и обратную трубу, в случае расположения на разных концах батареи сделать ошибку трудно, просто необходимо прочесть маркировку. Но в случае расположения на одной боковой грани будьте максимально бдительны и внимательны. В результате ошибки подключения — неправильного подсоединения, мощность нового радиатора может упасть на 60%, цифра зависит от выбранной модели. Каждая современная модель радиаторов с нижним подключением включает в себя термостатический вкладыш, благодаря которому успешно регулируется температура батареи. Эта функция отразилась и на цене, она выше, чем на другие радиаторы в среднем на 10%.

Виды нижней подводки труб

  1. Односторонняя. При односторонней подводке две трубы отопительного прибора выходят с одной стороны. В данном случае горячая вода проходит через верхнюю пробку радиатора, а холодная отводится через нижнюю, которая размещена рядом с верхней пробкой.
  2. Разносторонняя. В случае разносторонней подводки труба с горячей водой входит с одной стороны, а холодная отводится с другой противоположной. Для индивидуальных систем отопления идеально подходит именно этот вид подводки. Большим плюсом здесь является то, что вода поступает к приборам отопления в любом направлении: снизу — вверх, сверху — вниз, снизу — вниз. У разносторонней подводки, меньше протяжённость подающей и обратной линий. Выбор зависит от уровня теплоотдачи, которую наиболее целесообразно получить для помещения.

Состав биметаллических радиаторов содержит в себе 2 разных металла — сталь и алюминий. Алюминий служит для передачи тепла в помещение, этот материал известен хорошей теплопроводностью. Сталь выполняет функцию контакта с теплоносителем. Конвективные оребрения также изготовлены из алюминия, они необходимы для увеличения теплоотдачи отопительного прибора.

Секционные биметаллические радиаторы бывают:

  • разборные;
  • монолитные.

Для примера мы рассмотрим наглядный пример одного из них, который носит название Рифар. Создан этот радиатор в Южной Корее, страна славится хорошим качеством выпускаемого товара.

Рифар — радиатор с неразборной конструкцией. Трубы из стали с алюминиевым оребрением, они являются одним целым со стальным коллектором. Этот радиатор выдерживает давление до 150 атмосфер, такая мера безопасности признана лучшей, ведь даже при гидравлическом ударе давление в несколько раз меньше.

Рифар долговечный и высоконадёжный отопительный радиатор, он прослужит много лет благодаря своим современным качествам. Важно, чтобы вода в системе была подготовленной, в ней недопустимо нахождение кислорода. Испытания показали, что в случае несоблюдения правил отопительный прибор прослужит не более 3 лет. Толщина стенки радиатора Рифар 2, 5 мм, это гарантирует длительную работу в любых условиях. Гидравлическое сопротивление минимально, так как достигнут правильный диаметр коллекторов.

Грамотность подхода к выбору вида подключения

Первое, на что стоит обратить особое внимание — схема монтажа радиаторов. Зачастую именно от неё зависит эффективность и функциональность батареи в работе. Также при неправильном монтаже нарушается регулировка температуры и значительно повышается давление в батарее, что может привести к неизбежным ухудшениям в эксплуатации. В случае решения, произвести монтаж самостоятельно, без каких либо навыков, велика вероятность, столкнуться со многими проблемами и испортить задуманный интерьер комнаты.

При выборе нижнего подключения радиатора, нужно быть готовым к тому, что несколько снизится КПД всей отопительной системы. Но это незначительно по сравнению с удобством такого подключения и его умением прятать батареи с видных мест помещения. Правильное подключение радиатора, сэкономит в будущем затраты на отопление и будет радовать своим видом долгие годы.

Радиатор с нижним подключением: Видео

На данном видео проиллюстрирован процесс подключения такого радиатора производства компании Рифар. Даны несколько не лишних советов:

Оцените статью: Поделитесь с друзьями!

Схемы и способы подключения радиаторов отопления

Без качественной отопительной системы ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь наша страна не отличается мягким климатом. Планируя отопительную систему в собственном доме и то, какая будет система подключения радиаторов отопления, мы стараемся сделать так, чтоб она хорошо обогревала дом или квартиру, была качественно выполнена и работала без сбоев.

схемы подключения радиаторов отопления

Радиатор отопления

Но многие владельцы добавляют еще одно требование, которое, надо отметить, является вполне логичным. Система отопления должна быть еще и экономичной. То есть, и ее приобретение, и монтаж, и дальнейшая эксплуатация, и то, какое подключение радиаторов отопления лучше, не должны владельцу «влетать в копеечку», как принято говорить.

Одним из наиболее распространенных способов сэкономить на отопительной системе является приобретение и монтаж ее без привлечения специалистов.

И следует отметить, что даже те, кто никогда прежде не имел дела с отопительными системами, прекрасно справляются с подобной задачей. Конечно, чтоб все сделать правильно, необходимо ознакомится с некоторой информацией, в числе которой – схемы подключения радиаторов отопления. Рассмотрим же способы подсоединения радиаторов отопления и как лучше подсоединить радиатор отопления именно вам.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

  • боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
  • батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

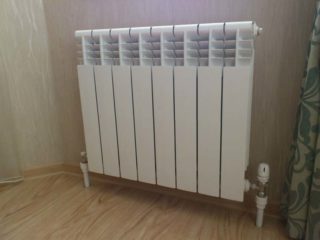

радиаторы отопления с нижней подводкой

Варианты подключения радиаторов отопления

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

Рекомендуем к прочтению:

Но однотрубное подключение радиаторов отопления имеет весомый недостаток – отсутствует возможность корректирования подачи тепла (степень нагрева батарей). А в некоторых случаях это – весомый минус.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

радиаторы отопления с нижним подключением

Однотрубная система отопления

Двухтрубное отопление

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85.

способы подключения радиаторов отопления

Двухтрубное отопление

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

диагональное подключение радиаторов отопления

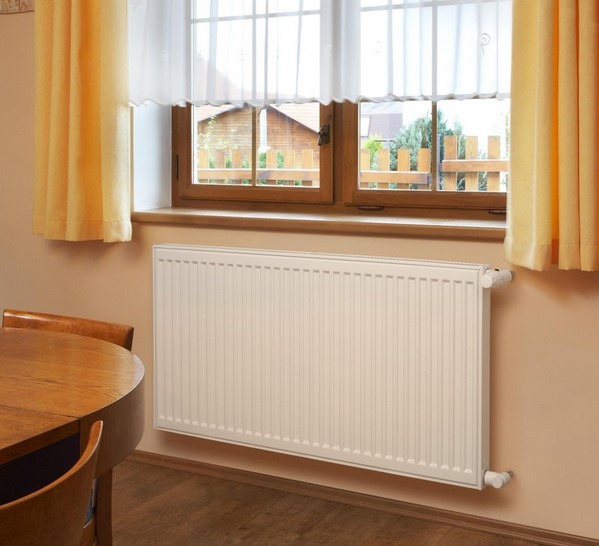

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

Рекомендуем к прочтению:

  • от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
  • от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
  • от задней стенки радиатора до стены должно быть не менее 2 см.
варианты подключения радиаторов отопления

Требования к установке радиаторов отопления

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Система с естественной циркуляцией носителя – прекрасное решение для тех домов, в которых часто бывают перебои с электроэнергией. В основе движения теплоносителя – элементарные законы физики. В такой системе котел является энергонезависимым.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

виды подключения радиаторов отопления

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

однотрубное подключение радиаторов отопления

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

способы подключения батарей отопления

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Радиатор отопления

с нижними соединительными трубами Стоковое Изображение

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула

облегчения COVID-19

Похожие изображения

Дно котла закрыто с подключением к центральному отоплению и горячей воде

Подключение отопления и горячей воды

Центральное отопление — радиатор повышенной мощности

Радиатор отопления

Радиатор отопления в голландском доме

Радиатор отопления

Женщина греет ноги на радиаторе отопления возле цветной стены, крупным планом

Проверка нагрева радиатора

Отопление белый радиатор радиатора.

Белый радиатор центрального отопления в бытовой комнате под окном

Полы с подогревом с коллектором и радиатором в комнате. Conc

Радиатор отопления

Белый металлический радиатор отопления на стене в интерьере помещения. Бухарест, Румыния, 2019

Старый радиатор отопления

.

International 4900 Series Half Core Радиатор, левое нижнее соединение

Корпорация LKQ и ее дочерние компании, включая Keystone Automotive Industries, Inc. («LKQ»), распространяют широкий спектр новых, переработанных, восстановленных и отремонтированных продуктов для замены автомобилей и грузовиков через принадлежащие и находящиеся под ее управлением предприятия. У нас есть много продуктов для механического ремонта и ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердечники радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, вытяжки и многое другое.

Ограниченная гарантия на 36 месяцев
Радиаторы с болтовым креплением

Ограниченная гарантия на 24 месяца
Пластиковые / алюминиевые радиаторы вторичного рынка

Ограниченная гарантия на 12 месяцев
Готовый промышленный радиатор или радиатор HD * (за исключением радиаторов с болтовым креплением, на которые распространяется 36-месячная гарантия и 24-месячная гарантия на пластиковые / алюминиевые радиаторы) качество изготовления в течение гарантийного срока, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена ​​деталь.

Единственное и исключительное обязательство LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы подать претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. В случае, если будет установлено, что деталь подлежит замене, оригинальная деталь должна быть возвращена в LKQ для получения запасной детали вместе с документацией, подтверждающей выполнение требований по подтверждению гарантии.

Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Настоящая гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде.

НА ЧТО НЕ РАСПРОСТРАНЯЕТСЯ

Поскольку эта гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычные изношенные детали, повреждения в результате дорожно-транспортных происшествий, гравий, регулировку мусора или повреждения, вызванные неправильным использованием, небрежностью, отсутствием обслуживания, использование агрессивных чистящих материалов, авария, ненормальная работа, неправильная установка, условия, вызывающие отказ сигнальных устройств транспортного средства, или изменение или удаление деталей.Гарантия не включает расходы, связанные с удалением, установкой, неудобствами или косвенными убытками.

ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА

Для подтверждения полной гарантии радиатора, сердечника радиатора и сердечника нагревателя необходимо предпринять следующие меры. Непредоставление конкретных и задокументированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантии, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, содержащимся в литературе или на наклейках, поставляемых в упаковке наших компонентов.

1. Система охлаждения должна быть тщательно промыта и заполнена новой охлаждающей смесью.

2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в соотношении 50/50 или в соответствии с рекомендациями производителя транспортного средства. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов.

3. Все внешние причины, которые могут привести к электролизу и / или коррозии, должны быть проверены и устранены.
4. Электрические, электронные и / или механические устройства, такие как; термостат, датчики, манометры, блоки подачи, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на правильность работы.

5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за искажение информации, сделанной третьей стороной в отношении применения гарантии и / или покрытия, а также LKQ не уполномочивает кого-либо замещать себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и одобрять гарантийные претензии и их обработку в соответствии с политиками и процедурами LKQ.

ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Данная гарантия предоставляет вам особые законные права. У вас также могут быть другие права, которые могут отличаться от штата к штату.

.

International Серия 4900 Радиатор с половинным сердечником, 2 1/4 дюйма, нижнее соединение

Корпорация LKQ и ее дочерние компании, включая Keystone Automotive Industries, Inc. («LKQ»), распространяют широкий спектр новых, переработанных, восстановленных и отремонтированных продуктов для замены автомобилей и грузовиков через принадлежащие и находящиеся под ее управлением предприятия. У нас есть много продуктов для механического ремонта и ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердечники радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, вытяжки и многое другое.

Ограниченная гарантия на 36 месяцев
Радиаторы с болтовым креплением

Ограниченная гарантия на 24 месяца
Пластиковые / алюминиевые радиаторы вторичного рынка

Ограниченная гарантия на 12 месяцев
Готовый промышленный радиатор или радиатор HD * (за исключением радиаторов с болтовым креплением, на которые распространяется 36-месячная гарантия и 24-месячная гарантия на пластиковые / алюминиевые радиаторы) качество изготовления в течение гарантийного срока, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена ​​деталь.

Единственное и исключительное обязательство LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы подать претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. В случае, если будет установлено, что деталь подлежит замене, оригинальная деталь должна быть возвращена в LKQ для получения запасной детали вместе с документацией, подтверждающей выполнение требований по подтверждению гарантии.

Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Настоящая гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде.

НА ЧТО НЕ РАСПРОСТРАНЯЕТСЯ

Поскольку эта гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычные изношенные детали, повреждения в результате дорожно-транспортных происшествий, гравий, регулировку мусора или повреждения, вызванные неправильным использованием, небрежностью, отсутствием обслуживания, использование агрессивных чистящих материалов, авария, ненормальная работа, неправильная установка, условия, вызывающие отказ сигнальных устройств транспортного средства, или изменение или удаление деталей.Гарантия не включает расходы, связанные с удалением, установкой, неудобствами или косвенными убытками.

ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА

Для подтверждения полной гарантии радиатора, сердечника радиатора и сердечника нагревателя необходимо предпринять следующие меры. Непредоставление конкретных и задокументированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантии, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, содержащимся в литературе или на наклейках, поставляемых в упаковке наших компонентов.

1. Система охлаждения должна быть тщательно промыта и заполнена новой охлаждающей смесью.

2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в соотношении 50/50 или в соответствии с рекомендациями производителя транспортного средства. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов.

3. Все внешние причины, которые могут привести к электролизу и / или коррозии, должны быть проверены и устранены.
4. Электрические, электронные и / или механические устройства, такие как; термостат, датчики, манометры, блоки подачи, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на правильность работы.

5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за искажение информации, сделанной третьей стороной в отношении применения гарантии и / или покрытия, а также LKQ не уполномочивает кого-либо замещать себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и одобрять гарантийные претензии и их обработку в соответствии с политиками и процедурами LKQ.

ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Данная гарантия предоставляет вам особые законные права. У вас также могут быть другие права, которые могут отличаться от штата к штату.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
