Программа карты раскроя дсп. Программы для раскроя дсп

Если говорить о программах распиливании древесно-листового материала (ДСП), то есть много программ распила листов древесно-стружечной плиты, можно например применить «Pro100 раскрой» .

В мебельном деле, достаточно важную роль играет программа распила листов древесно-стружечной плиты, потому, что правильная распиловка листов древесно-стружечной плиты является одним из наиболее важных качеств, при изготовлении мебели.

Закажите распил ЛДСП сейчас!…

Определить качество распила не сложно: если на заготовках отсутствуют сколы, можно сделать вывод, что распил выполнен как следует. В мебельном деле большое внимание уделяется распилу листовых материалов. Изделия из древесно-стружечных плит выглядят не очень хорошо, если на видимой стороне присутствуют следы пиления.

На сегодня, в мебельных цехах всё автоматизировано максимальным образом. Например, на производствах применяется ряд станков, которые вполне успешно справляются с этой задачей. К ним можно отнести оборудования типа форматораскроечных, присадочных и кромкооблицовочных станков.

Чтобы скоро раскроить древесно-стружечную плиту, специалисты используют программу раскроя, такую как Pro100 раскрой.

Обратите внимание на распиливание листов древесно-стружечной плиты на раскроечном станке Festool. Если взять, допустим, ЛДСП, то лучше использовать форматный раскроечный станок, так, как этим станком удобно распиливать ЛДСП (можно распилить от ста листов за день). Что касается ценовой политики, то это зависит от фирмы, которая предлагает эту услугу.

Для распила листов древесно-стружечной плиты можно использовать также погружную пилу Festool. Она является не очень дорогим вариантом. За счет того, что вышеупомянутая пила является не плохим соотношениям в категории цена+качество, этот вариант пользуется популярностью. Еще есть следующие программы распила древесно-стружечной плиты, на которые стоить обратить внимание.

Рассмотрим их более подробно:

«БАЗИС-РАСКРОЙ» являются уникальными, современными программами, с наглядным и понятным интерфейсом и имеет мощный математический алгоритма оптимального раскроя любых материалов, используемых на мебельном производстве. Эти программы Базис-Раскрой входит в комплекс Базис-Мебельщик.

Следующая программа распила, которая тоже популярна — CUTTING . Она предназначается, чтобы оптимально распилить материал на детали, в зависимости от того, какие надо. Если необходима прямоугольная деталь, эта программа поможет сделать такую деталь, если надо линейную, распилит линейную. Эта программа используется не только для деревообработки, но и для производства мебели, рубки металла и так далее. Благодаря высокосортному алгоритму, который есть в программе, раскрой производиться с минимальными отходами.

Еще одна интересная программа распила — это программа Астра-Д . Она предназначается с целью автоматизированного раскроя древесно-стружечной плиты. Также, ее используют при раскрое и других материалов, таких, как пластик, стекло, метал и прочие. Кроме того, программа Астра-Д повышает эффективность и сокращает время, которое тратиться, когда формируется карта раскроя. Программа разработана для оперативной системы Windows. Пользователь сможет освоить работу в этой программе и просто разобраться в системе меню.

Теперь рассмотрим программу BestCut . Эта программа облегчает задачи, которые связанны с распилом древесно-стружечной плиты, расчетами цены материалов и работ. С ее помощь можно получить схему раскроя древесно-стружечной плиты и оборудования, которое будет применяться при этой процедуре. Также, эта программа позволит получать точные карты раскроя листов древесно-стружечной плиты на прямоугольные детали. Не маловажным фактом является и то, что учитываются особенности, с которыми придется столкнуться в процессе обработки листов древесно-стружечной плиты. Работа может поддерживаться через локальную сеть, и это тоже достаточно удобно.

Для раскроя ДСП, то рекомендуется обратить свое внимание на утилиту Астра Раскрой и скачать ее. Это превосходное приложение, которое отлично справляется со всеми своими функциями и опциями. При этом программа отличается от привычных нам сервисных и офисных приложений. Если скачать бесплатно Астра Раскрой, то следует знать, что софт предназначен для работы в компаниях, занимающихся изготовлением мебели на заказ. На средних и малых предприятиях бесплатный софт для раскроя ДСП будет незаменим.

Вполне может возникнуть вопрос: зачем требуется скачать программу для раскроя ДСП, ведь самостоятельно раскроить листы для строительных декоративных конструкций не очень сложно, главное, иметь определенные навыки в этой работе. В принципе, определенный смысл здесь есть, но только в случае разовой работы. Однако профессиональным пользователям, которые работают с такими материалами постоянно, бесплатная утилита Астра Раскрой будет просто необходима.


К числу функциональных особенностей данного приложение относится то, что софт для раскроя ДСП позволяет работать с целым заказом, в котором имеется множество изделий, которые, в свою очередь, состоят из определенного числа деталей. Если скачать программу бесплатно, то вы сможете вести собственную библиотеку запчастей, изделий и деталей.
Такая функция будет очень полезна всем юзерам, особенно если покупатели выбирают на заказ типовые детали, состоящие из стандартных запчастей. Вдобавок появляется возможность сквозного ведения склада материалов, в случае чего листы древесно-стружечной плиты, оставшейся после работы, отправляются на склад для выполнения очередного заказа.

Отличная программа раскроя ДСП скачать бесплатно Астра Раскрой


Достаточно всего лишь бесплатно скачать программу Астра Раскрой для раскроя ДСП, чтобы генерировать все необходимые карты раскроя в автоматическом режиме. Естественно, программа учитывает все организационные и технологические параметры заказа, к примеру, минимальное расстояние между пилами, тип раскроя, учет сквозных материалов, обрезка края листа, ширина реза и многое другое. При необходимости пользователи могут без проблем внести определенные корректировки, ведь для этого существует специальный редактор карт раскроя ДСП.

Еще одно положительное качество данного приложения заключается в том, что Астра Раскрой может быть использован для расчета и анализа производства кромок материала независимо от его природы. Соответственно, если скачать софт, то можно получать все сведения касательно производства мебели, огранки или шлифовки стекла, а также разделки кромки для последующей сварки.

Раскроить листовой материал можно и вручную, но требуется много времени и специальных навыков. Куда проще сделать это путем использования сопутствующих программ. Они помогут оптимизировать карту раскроя, предложат другие варианты расположения и позволят его редактировать самостоятельно. В этой статье мы подобрали для вас несколько представителей, которые отлично справляются со своей задачей.

Астра Раскрой позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии шаблонов всего несколько, но их список расширится после приобретения лицензии программы. Пользователь вручную формирует лист и добавляет детали на проект, после чего софт автоматически создает оптимизированную карту раскроя. Она открывается в редакторе, где доступна для изменения.

Astra S-Nesting

Следующий представитель отличается от предыдущего тем, что предлагает только основной набор функций и инструментов. К тому же, можно добавить только заранее заготовленные детали определенных форматов. Карта раскроя появится только после покупки полной версии Astra S-Nesting. Кроме этого присутствует несколько видов отчетов, которые формируются автоматически и сразу же могут быть распечатаны.

Plaz5

Plaz5 является устаревшим софтом, давно не поддерживается разработчиком, однако это не мешает ему качественно выполнять свою задачу. Программа достаточно проста в использовании, не требует никаких специальных знаний или навыков. Карта раскроя создается достаточно быстро, а от пользователя требуется только указать параметры деталей, листов и совершить проектирование карты.

ORION

Последним в нашем списке выступит ORION. Программа реализована в виде нескольких таблиц, в которые вводится необходимая информация, а после создается максимально оптимизированная карта раскроя. Из дополнительных функций присутствует только возможность добавить кромку. ORION распространяется платно, а пробная версия доступна к скачиванию на официальном сайте разработчиков.

Раскрой листового материала — достаточно сложный и трудоемкий процесс, но это если не использовать специальный софт. Благодаря программам, которые мы рассмотрели в данной статьей, процесс составления карты раскроя не займет много времени, а от пользователя требуется приложить минимальное количество усилий.

Раскрой – программа для раскройки листовых материалов: древесно-стружечной плиты, стекла, и т.д. Программа для раскроя ДСП позволяет сократить и оптимизировать расход материала, она производит учет отходов, в том числе «деловых», которые не учитываются при подсчетах стоимости заказа. Утилита может быть использована на предприятиях, занимающихся массовым производством корпусной мебели, для этого в ее функционале введено понятие заказа. Все выполненные заказы автоматически заносятся в базу заказов, впоследствии есть возможность их повторить или изменить. Скачать бесплатно Раскрой вы можете на этом сайте.

Для начала работы с утилитой требуется задать размеры листа и деталей, которые будут из него вырезаться. Далее программа самостоятельно подберет оптимальный вариант раскроя с наименьшим количеством отходов. При необходимости можно воспользоваться имеющейся в программе базе материалов, в которой заложены стандартные размеры листов или рулонов. В этом случае достаточно задать материал для распила, а утилита автоматически будет вести расчет согласно стандартным параметрам листа.

Программа для раскроя работает по двум основным алгоритмам оптимизации расхода ДСП – уменьшение общего отхода и увеличение непрерывного обрезка. Уменьшение общего отхода подразумевает раскрой с минимальным количеством обрезков. Режим увеличения непрерывного обрезка, помимо уменьшения отходов, используется для создания максимального обрезка, который затем можно использовать для другого заказа. Сэкономить на материале также можно, объединив два заказа, если для них применяется один и тот же материал.

Основные достоинства утилиты Раскрой

  • Два алгоритма оптимизации раскроя.
  • База данных стандартных размеров листов.
  • Работа с двумя типами кромки.
  • Работа как с листами, так и с рулонами.
  • База данных выполненных заказов.

Во время раскроя все резы производятся от одного края листа к другому – либо по горизонтали, либо по вертикали. Материал, расходующийся на распил и другие технологические операции, учитывается при расчете раскроя. Утилита позволяет работать с двумя разновидностями кромки. Программа позволяет оптимизировать расход не только листов, но и рулонов. При необходимости есть возможность использовать Раскрой в сетевом режиме.

Сначала я пользовался программой Cutting 2, затем Cutting 3 . Отличаются они довольно сильно. Но версия Cutting 2 мне понравилась больше. В третьей версии есть дополнительные возможности, которые по большому счету не очень-то и нужны для мелкого производства. Cutting 2 и сейчас помогает мне в предварительном расчете количества материала и длинны линий реза на большие заказы, например такие, как кухня. Для создания конечной карты раскроя я пользуюсь программой Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей программы PRO100. . Оба сайта можно переключить на русский и ознакомиться с описанием программ. А теперь опишу незамысловатый процесс создания карт раскроя. .

Открываем любой проект, созданный нами в PRO100. Кликаем по вкладке Σ.

В открывшемся окне будет отражена таблица, в которой будут указаны все элементы проекта с их характеристиками. В нижней части окна находим вкладку Копировать всё.

Кликаем по ней. Теперь мы можем таблицу с нашими элементами вставить в список деталей в Cutting 2. Но нам нужны только элементы основного материала, допустим ЛДСП толщиной18 мм. Поэтому открываем Excel и вставляем список элементов PRO100. Теперь выделяем те строки, в которых элементы не18 мми удаляем их. В результате остается таблица, состоящая из 4-х столбцов, в одном из которых во всех ячейках лишь цифра 18. Выделяем и удаляем этот столбец. Оставшиеся элементы выделяем и копируем. Запускаем программу Cutting 2. Таблица деталей справа.

Если она не пуста, кликаем по значку X над правой таблицей и подтверждаем очистку списка. Теперь кликаем правой клавишей по первой пустой клетке списка и в выпадающем меню выбираем строчку Добавить из буфера обмена.

Кликаем по значку Выполнить расчет.

Карта раскроя готова. Можно распечатать и использовать. Но я столкнулся с некоторыми неудобствами. Например, цифры маловаты, линии реза недостаточно отчетливы.

Люди, которые кроили для меня материал, были недовольны необходимостью использования увеличительного стекла. А вот для предварительного расчета стоимости изделия программа подошла идеально благодаря описанному выше переносу деталей из PRO100 в Cutting 2.

Программа Nowy Rozkroj более хороший оптимизатор.

Но все размеры деталей необходимо вводить вручную.

Программа рассчитывает сразу несколько вариантов раскроя.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей суммарной длинной линий реза, а кому-то необходим вариант с меньшим количеством обрезков (хлама).

Сначала в настройках я указываю вариант раскроя без полосы,

что позволяет разместить большее количество деталей. После первой попытки раскроя я вижу, много ли свободного места остается на последнем листе. Если более 30% не занято деталями, то в параметрах программы я указываю вариант кроя по горизонтали

и запускаю окончательный расчёт. Оставшуюся горизонтальную полосу ходовых цветов материала продавец оставляет себе, что снижает себестоимость мебели. Карты раскроя, созданные программой Nowy Rozkroj, достаточно подробны и отчетливы, размеры отображаются отлично.

Результат раскроя может быть другим. Например, вы сделали оптимальный раскрой при варианте без полосы, и у вас получилось 3 листа и 3 детали. Это особенно важно, если этот цвет материала продавец не продаст полосой, а только листом. В этом случае примените следующий вариант:

При добавлении каждой детали убирайте отметку в таблице Свойства детали на позиции Структура.

Затем, глядя на свой проект, пройдите по деталировке и отметьте структуру в деталях, структура на которых может быть только согласна дизайну, т. е. другие варианты структуры на этих деталях не приемлемы. Если этот метод не помог, то уменьшите размеры скрытых деталей, таких, как цоколи и соединительные планки, на 10, или более, мм. Но не перестарайтесь.

Есть ещё один важный плюс у этой программы. Если вы отметили кромку на какой-либо стороне детали, то она не съедет с этой стороны на другую при повороте детали оптимизатором, что может произойти в других программах. В том случае, если торцевая кромка будет бумажной, размеры деталей остаются такими же, как в проекте, а если кромка ПВХ толщиной 1-2 мм, то не забывайте отнимать от размера смежной стороны с оклеиваемой толщину кромки.

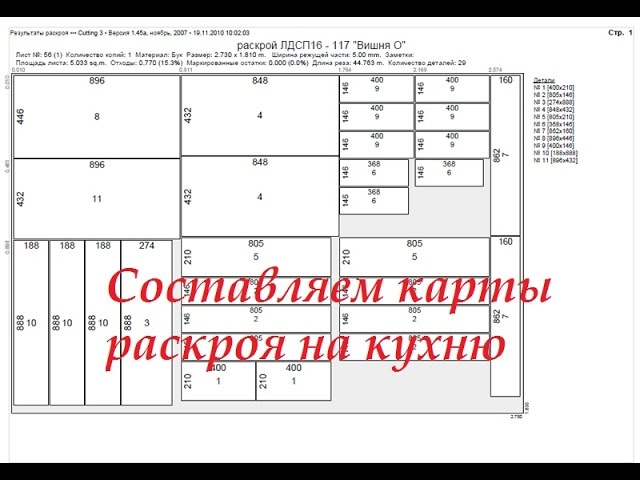

Пример составления карт раскроя

На начало ролика, до момента запуска программы Nowy Rozkrój, не обращайте внимания. А далее все по теме. Небольшая техническая заминка.

Если ваш лист, например, 2800 на 2070, а обрезка по стороне 10 мм, забыв о том, что на пропил нужно 4 мм, вы указываете размер детали 2790 на 600 с кромкой по 2790. В результате, кромка сползает на 600. Обратите на это внимание. Я однажды не проверил карту и отдал её в работу. Во-первых, ребята намучились, когда клеили кромку на сторону 600, т.к. деталь упиралась в дверь мастерской, пришлось двигать станок. Никто и не думал, что расстояние от станка до стены 2,5 м может быть когда-либо недостаточным. А во-вторых, мне пришлось заплатить за то, чтобы мне поклеили кромку по длинной стороне, а в тот момент я на это не рассчитывал. Поэтому, будьте внимательны.

Ошибка, с которой вы можете столкнуться при составлении карт раскроя

Простая программа для раскроя дсп. Подробно о программе раскроя

Раскроить листовой материал можно и вручную, но требуется много времени и специальных навыков. Куда проще сделать это путем использования сопутствующих программ. Они помогут оптимизировать карту раскроя, предложат другие варианты расположения и позволят его редактировать самостоятельно. В этой статье мы подобрали для вас несколько представителей, которые отлично справляются со своей задачей.

Астра Раскрой позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии шаблонов всего несколько, но их список расширится после приобретения лицензии программы. Пользователь вручную формирует лист и добавляет детали на проект, после чего софт автоматически создает оптимизированную карту раскроя. Она открывается в редакторе, где доступна для изменения.

Astra S-Nesting

Следующий представитель отличается от предыдущего тем, что предлагает только основной набор функций и инструментов. К тому же, можно добавить только заранее заготовленные детали определенных форматов. Карта раскроя появится только после покупки полной версии Astra S-Nesting. Кроме этого присутствует несколько видов отчетов, которые формируются автоматически и сразу же могут быть распечатаны.

Plaz5

Plaz5 является устаревшим софтом, давно не поддерживается разработчиком, однако это не мешает ему качественно выполнять свою задачу. Программа достаточно проста в использовании, не требует никаких специальных знаний или навыков. Карта раскроя создается достаточно быстро, а от пользователя требуется только указать параметры деталей, листов и совершить проектирование карты.

ORION

Последним в нашем списке выступит ORION. Программа реализована в виде нескольких таблиц, в которые вводится необходимая информация, а после создается максимально оптимизированная карта раскроя. Из дополнительных функций присутствует только возможность добавить кромку. ORION распространяется платно, а пробная версия доступна к скачиванию на официальном сайте разработчиков.

Раскрой листового материала — достаточно сложный и трудоемкий процесс, но это если не использовать специальный софт. Благодаря программам, которые мы рассмотрели в данной статьей, процесс составления карты раскроя не займет много времени, а от пользователя требуется приложить минимальное количество усилий.

Для раскроя ДСП, то рекомендуется обратить свое внимание на утилиту Астра Раскрой и скачать ее. Это превосходное приложение, которое отлично справляется со всеми своими функциями и опциями. При этом программа отличается от привычных нам сервисных и офисных приложений. Если скачать бесплатно Астра Раскрой, то следует знать, что софт предназначен для работы в компаниях, занимающихся изготовлением мебели на заказ. На средних и малых предприятиях бесплатный софт для раскроя ДСП будет незаменим.

Вполне может возникнуть вопрос: зачем требуется скачать программу для раскроя ДСП, ведь самостоятельно раскроить листы для строительных декоративных конструкций не очень сложно, главное, иметь определенные навыки в этой работе. В принципе, определенный смысл здесь есть, но только в случае разовой работы. Однако профессиональным пользователям, которые работают с такими материалами постоянно, бесплатная утилита Астра Раскрой будет просто необходима.


К числу функциональных особенностей данного приложение относится то, что софт для раскроя ДСП позволяет работать с целым заказом, в котором имеется множество изделий, которые, в свою очередь, состоят из определенного числа деталей. Если скачать программу бесплатно, то вы сможете вести собственную библиотеку запчастей, изделий и деталей. Такая функция будет очень полезна всем юзерам, особенно если покупатели выбирают на заказ типовые детали, состоящие из стандартных запчастей. Вдобавок появляется возможность сквозного ведения склада материалов, в случае чего листы древесно-стружечной плиты, оставшейся после работы, отправляются на склад для выполнения очередного заказа.

Отличная программа раскроя ДСП скачать бесплатно Астра Раскрой


Достаточно всего лишь бесплатно скачать программу Астра Раскрой для раскроя ДСП, чтобы генерировать все необходимые карты раскроя в автоматическом режиме. Естественно, программа учитывает все организационные и технологические параметры заказа, к примеру, минимальное расстояние между пилами, тип раскроя, учет сквозных материалов, обрезка края листа, ширина реза и многое другое. При необходимости пользователи могут без проблем внести определенные корректировки, ведь для этого существует специальный редактор карт раскроя ДСП.

Еще одно положительное качество данного приложения заключается в том, что Астра Раскрой может быть использован для расчета и анализа производства кромок материала независимо от его природы. Соответственно, если скачать софт, то можно получать все сведения касательно производства мебели, огранки или шлифовки стекла, а также разделки кромки для последующей сварки.

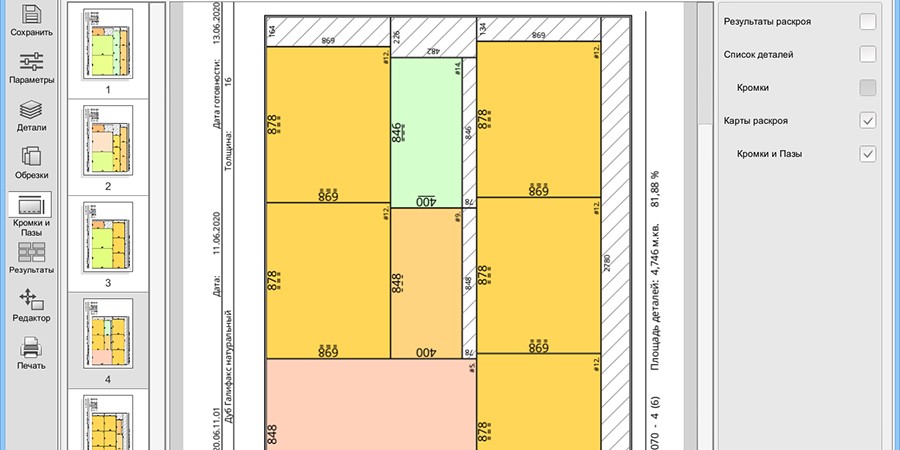

Карта раскроя – представляет собой документацию, которая отображает, какие детали нужно распилить с листа ДСП. Но, на самом деле, можно не только ДСП кроить, а и любой листовой материал.

С помощью раскроя можно просмотреть, как можно разложить детали на листе. В карте, также есть информация об остатках, которые будут в результате раскроя.

В итоге, преимущество раскроя заключается в отображении количества материала, которое потребуется для создания мебели.

Сделать раскрой ДСП Вы можете и в фирме, где будете покупать материалы, но наша задача это создание корпусной мебели в домашних условиях с минимизацией затрат, да и составить ее самому не составит труда, даже у новичка.

Для создания карты мы будем использовать программу Cutting 2 (каттинг). Скачать бесплатно ее Вы сможете в конце урока.

Интерфейс программы выглядит так:

В поле «Материалов» необходимо задать параметры листа ДСП либо же, если у вас есть остатки, которые планируете раскроить, то размер остатков. Что касается размера ДСП , то я использую листы производителя Swisspan, размеры которого 2750*1830 мм (для больших листов) и 2440*1830 мм (для маленьких).

Также обратите внимание, что в настройках листа ДСП необходимо задать значения «Обпила листа», так как листы изначально имеют сколы.

Если же Вы планируете клеить кромку ПВХ, либо же хотите рассчитать, сколько бумажной кромки потребуется для проклейки, то ее вы сможете выставить тоже в «Свойствах».

Здравствуйте друзья.

В этой статье мы с вами поговорим об одной практической стороне изготовления мебели.

Спроектировав любую мебель, вы получаете ее деталировку, или, перечень всех деталей, необходимых для ее сборки.

И следующим этапом будет покупка листов ДСП, и распил их на эти самые, вами спроектированные детали.

Здесь у вас может быть два варианта:

Либо вы несете вашу деталировку туда, где вам будут ДСП (а, это, в основном то же самое место, где вы его и будете покупать), и вам по вашей деталировке сделают, распилят листы материала на нужные детали.

Либо вы изначально сделаете схему, по которой будут обрабатываться листовой материал.

Карты раскроя – и есть та схема распила листа (например, того же ЛДСП) на нужные детали.

Любая такая карта всегда показывает наличие остатков используемого материала.

Одни и те же детали можно разложить на листе так, что в одном случае, размеры остатков будут большими, а в другом случае – меньшими.

Разумеется, всегда нужны большие остатки, так как их них еще можно что-то сделать.

По этому, в случае, когда вам эту документацию кто-то делает, то размеры ваших остатков зависят только от него.

А если вы ее делаете сами, то вы располагаете детали на так, чтобы получить максимально большие остатки.

Вручную, разумеется, это никто не делает, так как это очень трудоемко.

Для этих целей давно придуманы очень хорошие программы.

Но, мы рассмотрим более простой вариант: Один исходный лист ДСП, и деталировка для него.

Перед тем, как делать расчет деталей, в исходном листе можно задать обпил по торцам (в данном случае, по 7 миллиметров).

После этого, нажав на иконку «калькулятор», программа разложит автоматически детали по заданному листу.

Как видно на рисунке, даже если какие-нибудь детали не влезли в лист, их можно увидеть в окошке ниже.

В этом окне местоположение любых деталей можно менять на свое усмотрение, крутить их вокруг оси (если, конечно, в свойствах, задающихся в настройках деталей, эта функция не заблокирована). Одним словом делать все, чтобы получить максимально большие остатки.

Когда детали разложены так как нужно, можно нажать на просмотр этого листа.

В этом режиме, показана схема расположения всех деталей, общая длинна пропила, площади деталей и остатков, одним словом, вся необходимая информация.

После этого, нажав на соответственную иконку, все листы с раскроем, а так же перечень всех деталей можно распечатать на принтере.

Это и будет вашей картой раскроя (на ней еще размечается поклейка мебельной кромкой , и эскизы нестандартных (криволинейных и т.д.) деталей).

Таким образом, как видите, сделать самому схему распила листов довольно легко.

Я считаю, это должен уметь делать самый заурядный мебельщик, так как все это, в каком-то смысле, говорит об уровне его квалификации.

Ну а на этом я буду «закругляться», до встречи.

Данная статья – логическое завершение цикла статей о самостоятельном проектирование и расчете мебели для дома.

Здесь я расскажу о том, как делать экономный раскрой в домашних условиях, укажу на всевозможные нюансы и возможные подводные камни, к которым вы должны быть готовыми, решившись на заказ порезки ДСП на мебельном производстве.

FAQ или Часто задаваемые вопросы

1 — Зачем самому делать раскрой? – Прежде всего, самостоятельный раскрой деталей в листе ДСП – это ваша экономия.

Дело в том, что большинство мебельных компаний, производящих распил ДСП, продают плиты поштучно. То есть, если детали, которые вам необходимы, не помещаются в листе ДСП, и хоть одна штука оказывается на второй плите, вам приходится платить за два полных листа ДСП.

Согласитесь, не очень выгодно оплачивать две плиты, если по факту получается, что на шкаф-купе или кухню уходит всего лишь лист ДСП и еще пара небольших деталей.

Именно поэтому, лучше самостоятельно в домашних условиях сделать раскрой, согласно которому заказать распил в мебельном цехе.

2 — Что делать, если все равно по раскрою ДСП получается большой остаток? – Все просто – огляните свежим взглядом вашу квартиру и дом. Возможно, вам не помешает небольшой журнальный столик или необходимы книжные полки.

Используйте остаток рационально, продумайте несколько новых декоративных и функциональных элементов для интерьера и добавьте их в свой раскрой.

Таким образом, покупка деталей ДСП превратится из заведомо невыгодной в очень экономную и продуманную.

3 — Что такое структура ЛДСП? Как понимать выражение мебельщиков – по структуре или против структуры? – Обратите внимание на расцветку ламинированной ДСП , если в ней присутствует деревоподобный рисунок, значит она обладает схематическим изображением этой самой «структуры», а именно – структуры коры дерева, имитирующим ту или иную породу (бук, ясень, сосна, дуб, ольха, вишня и прочие.)

Согласитесь, довольно глупо выглядят мебельные фасады , на которых рисунок (структура) идет вразброс – на одном вдоль, на втором поперек, потом снова вдоль.

Поэтому, прежде чем заказывать ЛДСП на производстве, вы должны иметь на руках список деталей, написанных согласно определенным правилам и последовательности.

Итак, обратите внимание на то, как выглядит плита ламинированной ДСП с рисунком.

Мы видим, что структура идет вдоль длинной стороны. И, если детали будут ложиться параллельно изображенных волокон – такую деталь мебельщики назовут «по структуре», если же перпендикулярно – то «против структуры».


4 — Как правильно указать размеры в списке, чтобы детали одного вида обладали одинаковым рисунком структуры? – Первое, и самое главное – это определиться с видимыми элементами, на которых структура обязана располагаться в одну и ту же сторону.

Например, фасады, бока шкафа, лицевой цоколь. А вот те детали, которые расположены внутри шкафа (внутренние полки, бока выдвижных ящиков и подобное), можно вырезать из листа ДСП вразброс.

Указывая размеры для мебельного цеха, лучше заранее уточнить, где вы планируете производить распил ЛДСП, какой размер детали указывать первым.

В большинстве мебельных компаний, первым указывают размер детали, который идет по структуре, то есть вдоль рисунка.

А теперь внимательно просмотрите схематический эскиз, расположенный ниже – на нем я постарался максимально доступно изобразить как будут выглядеть детали при размерах указанных по структуре и против структуры.


5 — Что такое базировка листа ЛДСП? Зачем при самостоятельном раскрое деталей ДСП указывать размер плиты меньше фактического? – Действительно, зная стандартные размеры листа ЛДСП, создавая раскрой, нужно учитывать базировку листа, которую обязательно будут делать в цехе перед распилом деталей.

Обычно, края плиты содержат некоторые сколы, неровности, возможно даже небольшое набухание. Поэтому, распиловщики «базируют лист ДСП» — срезают 10-15 мм с каждой стороны. Исходя из этого, вы должны также сделать базировку, то есть принять за правильный размер , например не 1830 х 2750 мм, а 1810 х 2730 мм.


6 — Что такое ширина пропила и чему она равна? — Ширина пропила – это ширина реза пилы. Пила, установленная на распиловочном станке, обладает толщиной 4 мм, а значит, между деталями будет рез толщиной в эти самые 4 мм.

То есть, фактический размер, на котором расположатся две детали 300 и 400 мм – не 700 мм, а 300 + 400 + 4 = 704 мм. Каждый пропил необходимо также обязательно учитывать при раскрое.


Ну, вот и все, теперь вы подготовлены для того, чтобы приступить непосредственно к самостоятельному раскрою деталей ЛДСП, который можно произвести двумя способами – вручную, при помощи линейки, листочка, ластика, калькулятора и с помощью компьютерной оффлайн или онлайн программы раскроя.

Ручной раскрой деталей ДСП: Пошаговая инструкция

1 Расчерчиваете на листе бумаги, желательно в масштабе, размеры плиты. Не забудьте уменьшить ее с каждой стороны на 10 мм.

2 Сортируете список по однотипности необходимых деталей. Например, бока кухонных шкафчиков обладают одинаковыми размерами – 500 х 712 мм.

Их довольно много, выписываете все подобные детали отдельно. По этому же принципу продолжаете сортировку: одинаковая ширина, одинаковая структура и так далее.

3 Раскладываете на листе ДСП сначала крупные детали и те, которые должны обладать схожей структурой. Не забывайте о ширине пилы – 4 мм! Здесь вам уж точно пригодится калькулятор.


4 Размещаете остальные детали. Можно проработать несколько вариантов, пока не получится тот самый, идеальный, максимально экономный и выгодный.

Раскрой деталей в листе ЛДСП при помощи компьютерных онлайн и оффлайн программ

В интернете, в свободном доступе существует множество программ раскроя ДСП, которые предлагают сразу несколько вариантов раскроя.

Такие программы можно поискать на профильных мебельных форумах или просто забив в любой поисковик запрос: «Программа раскроя ДСП бесплатно».

Поиск выдаст три основных варианта:

1 Скачать программу раскроя на компьютер – самая распространенная и наиболее удобная для новичков программа раскроя ЛДСП — Cutting. Простой интерфейс, понятная раскладка и множество вариантов распиловки листа.

2 Создать раскрой ДСП онлайн – здесь уж вам не потребуется загружать свой ПК программами, которые возможно в дальнейшем и не пригодятся.

3 Раскрой и заказ распила ДСП онлайн на сайте мебельной компании – идеальный вариант, если производственный цех удобен для вас территориально.

Таким образом вы «убьете двух, а может и больше, зайцев» – выберете на сайте ЛДСП, которая в наличии в необходимом количестве, сделаете экономный раскрой, увидите стоимость и сразу же, сидя дома, закажете распил ДСП в мебельном цехе.

Еще раз повторю важные моменты…

Основные правила раскроя ДСП

  • Размер листа ЛДСП необходимо вводить с учетом базировки плиты.
  • Ширина реза пилы – 4 мм.
  • Детали в раскрой нужно вносить с учетом структуры.

Если у вас остались вопросы – задавайте их прямо здесь, под статьей. Постараюсь оперативно ответить.

Также, если есть актуальные мебельные темы, о которых вам хотелось бы почитать — пишите о них в комментариях. Возможно, именно это и послужит толчком для написания следующей статьи.

Всегда ваш, Тимур Денисов.

Скачать Раскрой

Раскрой 6.54.121– интересная и нужная программа с возможностью построения карты раскроя различных промышленных материалов. К примеру, раскрой ДСП, стекла, пластика, рулонных материалов и листов.

Основные «фишки» программы:
  • Начинается работа в приложении с введения понятия «Заказ». Считается, что это комплекс деталей с заданными параметрами высоты и ширины. Детали задаются прямоугольной формы.
  • Можно указать нужное число деталей в заказе. При этом программа выдаст оптимальное количество листов, которое необходимо закупить.
  • Есть возможность просмотра истории заказов, изменения уже законченного, либо его повторения с новыми параметрами.
  • Для каждого отдельного элемента возможно задать символьное название, количество этих элементов и наличие/отсутствие кромки (в частности, при производстве мебельных щитов).
  • Наряду со стандартными листами есть возможность ввести дополнительные листы и вести их раскройку рядом с основными.
  • Можно указать величину «деловых отходов» для последующего их применения. Такое возможно при условии большого, массового производства.
  • Можно указать размер технологического отхода, например, расход материала на распил.
  • При ведении расчета есть возможность объединить разные заказы из одного и того же материала. Таким образом, можно сэкономить на раскрое.
  • В бесплатной программе для раскроя можно работать с двумя видами кромки.
  • Разрез производится гильотинным методом, то есть от края до края. Все разрезы ровные, строго вертикальные или горизонтальные.
  • Существует два способа раскроя в программе: минимизация суммарного отхода (максимальный коэффициент применения материала) и максимизация непрерывного обрезка (минимальные отходы плюс максимальный деловой обрезок).
  • При раскрое материала в рулоне программа на автомате способна подобрать вариант размещения элементов на ленте. Все детали будут прямоугольные и неизвестной высоты.
  • Есть возможность использовать программу раскроя в сетевом режиме.
  • Языкового барьера нет, так как выпущена программа на русском языке.
  • Интерфейс несложный, в спокойных тонах, как и у любой другой графической программы.
  • Операционные системы, для которых подходит программа: WindowsXP, WindowsVista, Windows7.


Программа раскроя листового и рулонного материала применяется на различных технических и промышленных производствах, заводах, фабриках, а также на мелких предприятиях. В бытовых условиях при помощи этой программы можно сделать расчеты для строительства сада или бани, ремонта интерьера или облицовки дома. Раскрой 6.54.121 обеспечит качественный и быстрый расчет материала. Чаще всего приложение применяют для расчета ДСП и стекла.

Где можно скачать программу безопасно и бесплатно.

Программу скачать бесплатно поспешите с сайта Softldol.com. Она доступна по прямой ссылке без регистрации и платных сообщений.

Версия: 6.54.121
Статус программы: Условно-Бесплатная
Размер: 3,5 Mb
Разработчик: Andrey Kusnetsov
Система: Windows 7, 8, XP, Vista
Русский язык: Да

Скачать Раскрой 6.54 бесплатно

Сначала я пользовался программой Cutting 2, затем Cutting 3 . Отличаются они довольно сильно. Но версия Cutting 2 мне понравилась больше. В третьей версии есть дополнительные возможности, которые по большому счету не очень-то и нужны для мелкого производства. Cutting 2 и сейчас помогает мне в предварительном расчете количества материала и длинны линий реза на большие заказы, например такие, как кухня. Для создания конечной карты раскроя я пользуюсь программой Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей программы PRO100. . Оба сайта можно переключить на русский и ознакомиться с описанием программ. А теперь опишу незамысловатый процесс создания карт раскроя. .

Открываем любой проект, созданный нами в PRO100. Кликаем по вкладке Σ.

В открывшемся окне будет отражена таблица, в которой будут указаны все элементы проекта с их характеристиками. В нижней части окна находим вкладку Копировать всё.


Кликаем по ней. Теперь мы можем таблицу с нашими элементами вставить в список деталей в Cutting 2. Но нам нужны только элементы основного материала, допустим ЛДСП толщиной18 мм. Поэтому открываем Excel и вставляем список элементов PRO100. Теперь выделяем те строки, в которых элементы не18 мми удаляем их. В результате остается таблица, состоящая из 4-х столбцов, в одном из которых во всех ячейках лишь цифра 18. Выделяем и удаляем этот столбец. Оставшиеся элементы выделяем и копируем. Запускаем программу Cutting 2. Таблица деталей справа.

Если она не пуста, кликаем по значку X над правой таблицей и подтверждаем очистку списка. Теперь кликаем правой клавишей по первой пустой клетке списка и в выпадающем меню выбираем строчку Добавить из буфера обмена.


Кликаем по значку Выполнить расчет.

Карта раскроя готова. Можно распечатать и использовать. Но я столкнулся с некоторыми неудобствами. Например, цифры маловаты, линии реза недостаточно отчетливы.


Люди, которые кроили для меня материал, были недовольны необходимостью использования увеличительного стекла. А вот для предварительного расчета стоимости изделия программа подошла идеально благодаря описанному выше переносу деталей из PRO100 в Cutting 2.

Программа Nowy Rozkroj более хороший оптимизатор.


Но все размеры деталей необходимо вводить вручную.


Программа рассчитывает сразу несколько вариантов раскроя.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей суммарной длинной линий реза, а кому-то необходим вариант с меньшим количеством обрезков (хлама).

Сначала в настройках я указываю вариант раскроя без полосы,


что позволяет разместить большее количество деталей. После первой попытки раскроя я вижу, много ли свободного места остается на последнем листе. Если более 30% не занято деталями, то в параметрах программы я указываю вариант кроя по горизонтали


и запускаю окончательный расчёт. Оставшуюся горизонтальную полосу ходовых цветов материала продавец оставляет себе, что снижает себестоимость мебели. Карты раскроя, созданные программой Nowy Rozkroj, достаточно подробны и отчетливы, размеры отображаются отлично.


Результат раскроя может быть другим. Например, вы сделали оптимальный раскрой при варианте без полосы, и у вас получилось 3 листа и 3 детали. Это особенно важно, если этот цвет материала продавец не продаст полосой, а только листом. В этом случае примените следующий вариант:

При добавлении каждой детали убирайте отметку в таблице Свойства детали на позиции Структура.

Затем, глядя на свой проект, пройдите по деталировке и отметьте структуру в деталях, структура на которых может быть только согласна дизайну, т.е. другие варианты структуры на этих деталях не приемлемы. Если этот метод не помог, то уменьшите размеры скрытых деталей, таких, как цоколи и соединительные планки, на 10, или более, мм. Но не перестарайтесь.

Есть ещё один важный плюс у этой программы. Если вы отметили кромку на какой-либо стороне детали, то она не съедет с этой стороны на другую при повороте детали оптимизатором, что может произойти в других программах. В том случае, если торцевая кромка будет бумажной, размеры деталей остаются такими же, как в проекте, а если кромка ПВХ толщиной 1-2 мм, то не забывайте отнимать от размера смежной стороны с оклеиваемой толщину кромки.

Пример составления карт раскроя

На начало ролика, до момента запуска программы Nowy Rozkrój, не обращайте внимания. А далее все по теме. Небольшая техническая заминка.

Если ваш лист, например, 2800 на 2070, а обрезка по стороне 10 мм, забыв о том, что на пропил нужно 4 мм, вы указываете размер детали 2790 на 600 с кромкой по 2790. В результате, кромка сползает на 600. Обратите на это внимание. Я однажды не проверил карту и отдал её в работу. Во-первых, ребята намучились, когда клеили кромку на сторону 600, т.к. деталь упиралась в дверь мастерской, пришлось двигать станок. Никто и не думал, что расстояние от станка до стены 2,5 м может быть когда-либо недостаточным. А во-вторых, мне пришлось заплатить за то, чтобы мне поклеили кромку по длинной стороне, а в тот момент я на это не рассчитывал. Поэтому, будьте внимательны.

Карта раскроя – представляет собой документацию, которая отображает, какие детали нужно распилить с листа ДСП. Но, на самом деле, можно не только ДСП кроить, а и любой листовой материал.

С помощью раскроя можно просмотреть, как можно разложить детали на листе. В карте, также есть информация об остатках, которые будут в результате раскроя.

В итоге, преимущество раскроя заключается в отображении количества материала, которое потребуется для создания мебели.

Сделать раскрой ДСП Вы можете и в фирме, где будете покупать материалы, но наша задача это создание корпусной мебели в домашних условиях с минимизацией затрат, да и составить ее самому не составит труда, даже у новичка.

Для создания карты мы будем использовать программу Cutting 2 (каттинг). Скачать бесплатно ее Вы сможете в конце урока.

Интерфейс программы выглядит так:

В поле «Материалов» необходимо задать параметры листа ДСП либо же, если у вас есть остатки, которые планируете раскроить, то размер остатков. Что касается размера ДСП, то я использую листы производителя Swisspan, размеры которого 2750*1830 мм (для больших листов) и 2440*1830 мм (для маленьких).

Также обратите внимание, что в настройках листа ДСП необходимо задать значения «Обпила листа», так как листы изначально имеют сколы.

Если же Вы планируете клеить кромку ПВХ, либо же хотите рассчитать, сколько бумажной кромки потребуется для проклейки, то ее вы сможете выставить тоже в «Свойствах».

Для удобства, есть возможность выбора цвета кромки. Эта возможность облегчит работу при использовании более 1 вида кромки. К примеру: 2мм и 0.6 мм или использовать несколько цветов.

После настройки всех деталей нажимаем кнопку «Раскроить» или F9.

Видим, что раскрой получился неудачно. Для решения задачи можно попробовать раскроить заново либо же переложить детали самому. Нажав на деталь и перетащив в нужное место. Есть также вариант все разложить, перетащив в детали в «не размещенные» и самостоятельно поставить так, как нужно.

Важно! При составлении раскроя самому следите, чтобы было место для пропила, так как можно все сделать «оптимально» с линией пропила змейкой. После чего никто не захочет кроить их.

Раскрой – программа для раскройки листовых материалов: древесно-стружечной плиты, стекла, и т.д. Программа для раскроя ДСП позволяет сократить и оптимизировать расход материала, она производит учет отходов, в том числе «деловых», которые не учитываются при подсчетах стоимости заказа. Утилита может быть использована на предприятиях, занимающихся массовым производством корпусной мебели, для этого в ее функционале введено понятие заказа. Все выполненные заказы автоматически заносятся в базу заказов, впоследствии есть возможность их повторить или изменить. Скачать бесплатно Раскрой вы можете на этом сайте.

Для начала работы с утилитой требуется задать размеры листа и деталей, которые будут из него вырезаться. Далее программа самостоятельно подберет оптимальный вариант раскроя с наименьшим количеством отходов. При необходимости можно воспользоваться имеющейся в программе базе материалов, в которой заложены стандартные размеры листов или рулонов. В этом случае достаточно задать материал для распила, а утилита автоматически будет вести расчет согласно стандартным параметрам листа.

Программа для раскроя работает по двум основным алгоритмам оптимизации расхода ДСП – уменьшение общего отхода и увеличение непрерывного обрезка. Уменьшение общего отхода подразумевает раскрой с минимальным количеством обрезков. Режим увеличения непрерывного обрезка, помимо уменьшения отходов, используется для создания максимального обрезка, который затем можно использовать для другого заказа. Сэкономить на материале также можно, объединив два заказа, если для них применяется один и тот же материал.

Основные достоинства утилиты Раскрой

  • Два алгоритма оптимизации раскроя.
  • База данных стандартных размеров листов.
  • Работа с двумя типами кромки.
  • Работа как с листами, так и с рулонами.
  • База данных выполненных заказов.

Во время раскроя все резы производятся от одного края листа к другому – либо по горизонтали, либо по вертикали. Материал, расходующийся на распил и другие технологические операции, учитывается при расчете раскроя. Утилита позволяет работать с двумя разновидностями кромки. Программа позволяет оптимизировать расход не только листов, но и рулонов. При необходимости есть возможность использовать Раскрой в сетевом режиме.

Программ для раскроя дсп. Программы для составления карт раскроя

Раскроить листовой материал можно и вручную, но требуется много времени и специальных навыков. Куда проще сделать это путем использования сопутствующих программ. Они помогут оптимизировать карту раскроя, предложат другие варианты расположения и позволят его редактировать самостоятельно. В этой статье мы подобрали для вас несколько представителей, которые отлично справляются со своей задачей.

Астра Раскрой позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии шаблонов всего несколько, но их список расширится после приобретения лицензии программы. Пользователь вручную формирует лист и добавляет детали на проект, после чего софт автоматически создает оптимизированную карту раскроя. Она открывается в редакторе, где доступна для изменения.

Astra S-Nesting

Следующий представитель отличается от предыдущего тем, что предлагает только основной набор функций и инструментов. К тому же, можно добавить только заранее заготовленные детали определенных форматов. Карта раскроя появится только после покупки полной версии Astra S-Nesting. Кроме этого присутствует несколько видов отчетов, которые формируются автоматически и сразу же могут быть распечатаны.

Plaz5

Plaz5 является устаревшим софтом, давно не поддерживается разработчиком, однако это не мешает ему качественно выполнять свою задачу. Программа достаточно проста в использовании, не требует никаких специальных знаний или навыков. Карта раскроя создается достаточно быстро, а от пользователя требуется только указать параметры деталей, листов и совершить проектирование карты.

ORION

Последним в нашем списке выступит ORION. Программа реализована в виде нескольких таблиц, в которые вводится необходимая информация, а после создается максимально оптимизированная карта раскроя. Из дополнительных функций присутствует только возможность добавить кромку. ORION распространяется платно, а пробная версия доступна к скачиванию на официальном сайте разработчиков.

Раскрой листового материала — достаточно сложный и трудоемкий процесс, но это если не использовать специальный софт. Благодаря программам, которые мы рассмотрели в данной статьей, процесс составления карты раскроя не займет много времени, а от пользователя требуется приложить минимальное количество усилий.

Оптимизация раскроя различных листовых материалов производится в специальных программах, что помогает сделать все верно и сэкономить большое количество времени на выполнении данной задачи. Мы составили небольшой список, в котором отобрали для вас несколько представителей подобного софта.

«Мастер 2» предоставляет пользователям большие возможности не только в составлении проекта раскроя, но и в ведении предпринимательства. Поддерживается многопользовательский режим, присутствует сортировка и систематизация введенной информации, сохраняются данные о материалах и контрагентах.

Реализация склада поможет всегда быть в курсе оставшегося количества материалов. Присутствует распределение на таблицы, где находятся активные заказы, запланированные и архив, администратору доступна вся информация к просмотру и редактированию. «Мастер 2» обладает несколькими сборками, одна из них распространяется бесплатно и доступна к скачиванию на официальном сайте.

Cutting 3

Данный представитель с огромным выбором материалов и деталей больше подходит для индивидуального использования. Раскрой получается хорошо оптимизированным, от пользователя потребуется только ввести необходимые размеры, выбрать материалы и указать дополнительные настройки, если это потребуется.

Cutting 3 предоставляет пользователям возможность использовать файлы других программ, например, реализована загрузка деталей из . Кроме этого поддерживается визуальное оформление.

Астра Раскрой

«Астра Раскрой» максимально упрощает процесс раскроя. От вас только нужно загрузить детали, указать их размеры и дождаться окончания обработки карты раскроя. Поддерживаются сторонние и официальные библиотеки мебели и других объектов, которые подходят для заготовки таким способом.

Рекомендуем обратить внимание на наличие встроенной документации. Она систематизируется и формируется по ходу работы над проектом. Просто перейдите в соответствующую вкладку, когда это будет нужно, и распечатайте любой из составленных документов.

На просторах интернета находится множество программ, выполняющие такие же действия как представители нашей статьи, однако все они копируют друг друга. Мы же постарались отобрать наиболее подходящий и качественный софт.

Формируя заказ для раскроя, Вы можете ввести детали вручную или импортировать данные из другой программы.

Существенной особенностью задания исходных данных является использование буквенно-цифрового номера детали и наименования детали в составе изделия, что соответствует ее реальному представлению в конструкторской документации.

Библиотека типовых изделий
Программа позволяет описать библиотеку типовых изделий и использовать их в дальнейшем при формировании заказов для раскроя. Вы сможете в десятки раз сократить время на ввод исходных данных для раскроя — несколько команд и заказ готов к раскрою.
Оклейка кромок деталей
Для деталей можно указать оклеиваемые кромки. При этом поддерживается произвольное количество марок материала для оклейки кромок. Введенная информация используется для расчета количества и стоимости материала на заказ.

При раскрое стекла или металла эта функция не менее полезна! Точно также можно учитывать шлифовку кромок деталей для стекла или разделку кромок под сварку для металла.

Оптимальный раскрой
Автоматический раскрой материала производится с учетом технологических и организационных параметров производства. Параметры позволяют установить: ширину реза, обрезку края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и пр.

Уникальный набор настраиваемых параметров — это отличительная особенность программы Астра Раскрой .

При ручном редактировании карт обеспечивается ряд функций быстрой и точной корректировки раскроя: размещение группы деталей на ширину реза, выравнивание по общей базе, сдвиг до упора и др. При этом поддерживается отмена выполненных операций, позволяющая восстановить предыдущее состояние карты раскроя, и масштабирование окон документа.

Полный учет мерных остатков после раскроя
Расчет остатков после раскроя производится как автоматически, так и в режиме диалога. В зависимости от установленных параметров, остатки автоматически раскраиваются в следующих заказах. При работе со списком остатков, их можно добавлять, удалять, сортировать или фильтровать по любому из признаков: размеры, марка материала, волокна.
Вся документация по заказу
Для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Печать карты раскроя производится в любом масштабе, установленном пользователем, и в любой ориентации листа. Можно также установить вывод нескольких карт раскроя на один печатный лист. Кроме того, формируется следующая документация: спецификации заказа, ведомость наличия материала, спецификация оклейки кромок деталей, счет произведенных работ и материалов по заказу, этикетки для маркировки деталей.
Постпроцессоры для раскроечных станков с ЧПУ

Кроме того

Импорт данных из программы проектирования мебели
Отличный способ в трехмерном виде воплотить свои конструкторские идеи — это воспользоваться . За несколько минут Вы разработаете проект и так же легко раскроите его в программе Астра Раскрой.

Если говорить о программах распиливании древесно-листового материала (ДСП), то есть много программ распила листов древесно-стружечной плиты, можно например применить «Pro100 раскрой» .

В мебельном деле, достаточно важную роль играет программа распила листов древесно-стружечной плиты, потому, что правильная распиловка листов древесно-стружечной плиты является одним из наиболее важных качеств, при изготовлении мебели.

Закажите распил ЛДСП сейчас!…

Определить качество распила не сложно: если на заготовках отсутствуют сколы, можно сделать вывод, что распил выполнен как следует. В мебельном деле большое внимание уделяется распилу листовых материалов. Изделия из древесно-стружечных плит выглядят не очень хорошо, если на видимой стороне присутствуют следы пиления.

На сегодня, в мебельных цехах всё автоматизировано максимальным образом. Например, на производствах применяется ряд станков, которые вполне успешно справляются с этой задачей. К ним можно отнести оборудования типа форматораскроечных, присадочных и кромкооблицовочных станков.

Чтобы скоро раскроить древесно-стружечную плиту, специалисты используют программу раскроя, такую как Pro100 раскрой.

Обратите внимание на распиливание листов древесно-стружечной плиты на раскроечном станке Festool. Если взять, допустим, ЛДСП, то лучше использовать форматный раскроечный станок, так, как этим станком удобно распиливать ЛДСП (можно распилить от ста листов за день). Что касается ценовой политики, то это зависит от фирмы, которая предлагает эту услугу.

Для распила листов древесно-стружечной плиты можно использовать также погружную пилу Festool. Она является не очень дорогим вариантом. За счет того, что вышеупомянутая пила является не плохим соотношениям в категории цена+качество, этот вариант пользуется популярностью. Еще есть следующие программы распила древесно-стружечной плиты, на которые стоить обратить внимание.

Рассмотрим их более подробно:

«БАЗИС-РАСКРОЙ» являются уникальными, современными программами, с наглядным и понятным интерфейсом и имеет мощный математический алгоритма оптимального раскроя любых материалов, используемых на мебельном производстве. Эти программы Базис-Раскрой входит в комплекс Базис-Мебельщик.

Следующая программа распила, которая тоже популярна — CUTTING . Она предназначается, чтобы оптимально распилить материал на детали, в зависимости от того, какие надо. Если необходима прямоугольная деталь, эта программа поможет сделать такую деталь, если надо линейную, распилит линейную. Эта программа используется не только для деревообработки, но и для производства мебели, рубки металла и так далее. Благодаря высокосортному алгоритму, который есть в программе, раскрой производиться с минимальными отходами.

Еще одна интересная программа распила — это программа Астра-Д . Она предназначается с целью автоматизированного раскроя древесно-стружечной плиты. Также, ее используют при раскрое и других материалов, таких, как пластик, стекло, метал и прочие. Кроме того, программа Астра-Д повышает эффективность и сокращает время, которое тратиться, когда формируется карта раскроя. Программа разработана для оперативной системы Windows. Пользователь сможет освоить работу в этой программе и просто разобраться в системе меню.

Теперь рассмотрим программу BestCut . Эта программа облегчает задачи, которые связанны с распилом древесно-стружечной плиты, расчетами цены материалов и работ. С ее помощь можно получить схему раскроя древесно-стружечной плиты и оборудования, которое будет применяться при этой процедуре. Также, эта программа позволит получать точные карты раскроя листов древесно-стружечной плиты на прямоугольные детали. Не маловажным фактом является и то, что учитываются особенности, с которыми придется столкнуться в процессе обработки листов древесно-стружечной плиты. Работа может поддерживаться через локальную сеть, и это тоже достаточно удобно.

Читайте также…

Программа оптимального раскроя листовых материалов онлайн. Раскрой листа дсп онлайн. Что нужно знать о раскрое дсп

Раскрой – программа для раскройки листовых материалов: древесно-стружечной плиты, стекла, и т.д. Программа для раскроя ДСП позволяет сократить и оптимизировать расход материала, она производит учет отходов, в том числе «деловых», которые не учитываются при подсчетах стоимости заказа. Утилита может быть использована на предприятиях, занимающихся массовым производством корпусной мебели, для этого в ее функционале введено понятие заказа. Все выполненные заказы автоматически заносятся в базу заказов, впоследствии есть возможность их повторить или изменить. Скачать бесплатно Раскрой вы можете на этом сайте.

Для начала работы с утилитой требуется задать размеры листа и деталей, которые будут из него вырезаться. Далее программа самостоятельно подберет оптимальный вариант раскроя с наименьшим количеством отходов. При необходимости можно воспользоваться имеющейся в программе базе материалов, в которой заложены стандартные размеры листов или рулонов. В этом случае достаточно задать материал для распила, а утилита автоматически будет вести расчет согласно стандартным параметрам листа.

Программа для раскроя работает по двум основным алгоритмам оптимизации расхода ДСП – уменьшение общего отхода и увеличение непрерывного обрезка. Уменьшение общего отхода подразумевает раскрой с минимальным количеством обрезков. Режим увеличения непрерывного обрезка, помимо уменьшения отходов, используется для создания максимального обрезка, который затем можно использовать для другого заказа. Сэкономить на материале также можно, объединив два заказа, если для них применяется один и тот же материал.

Основные достоинства утилиты Раскрой

  • Два алгоритма оптимизации раскроя.
  • База данных стандартных размеров листов.
  • Работа с двумя типами кромки.
  • Работа как с листами, так и с рулонами.
  • База данных выполненных заказов.

Во время раскроя все резы производятся от одного края листа к другому – либо по горизонтали, либо по вертикали. Материал, расходующийся на распил и другие технологические операции, учитывается при расчете раскроя. Утилита позволяет работать с двумя разновидностями кромки. Программа позволяет оптимизировать расход не только листов, но и рулонов. При необходимости есть возможность использовать Раскрой в сетевом режиме.

Сначала я пользовался программой Cutting 2, затем Cutting 3 . Отличаются они довольно сильно. Но версия Cutting 2 мне понравилась больше. В третьей версии есть дополнительные возможности, которые по большому счету не очень-то и нужны для мелкого производства. Cutting 2 и сейчас помогает мне в предварительном расчете количества материала и длинны линий реза на большие заказы, например такие, как кухня. Для создания конечной карты раскроя я пользуюсь программой Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей программы PRO100. . Оба сайта можно переключить на русский и ознакомиться с описанием программ. А теперь опишу незамысловатый процесс создания карт раскроя. .

Открываем любой проект, созданный нами в PRO100. Кликаем по вкладке Σ.

В открывшемся окне будет отражена таблица, в которой будут указаны все элементы проекта с их характеристиками. В нижней части окна находим вкладку Копировать всё.

Кликаем по ней. Теперь мы можем таблицу с нашими элементами вставить в список деталей в Cutting 2. Но нам нужны только элементы основного материала, допустим ЛДСП толщиной18 мм. Поэтому открываем Excel и вставляем список элементов PRO100. Теперь выделяем те строки, в которых элементы не18 мми удаляем их. В результате остается таблица, состоящая из 4-х столбцов, в одном из которых во всех ячейках лишь цифра 18. Выделяем и удаляем этот столбец. Оставшиеся элементы выделяем и копируем. Запускаем программу Cutting 2. Таблица деталей справа.

Если она не пуста, кликаем по значку X над правой таблицей и подтверждаем очистку списка. Теперь кликаем правой клавишей по первой пустой клетке списка и в выпадающем меню выбираем строчку Добавить из буфера обмена.

Кликаем по значку Выполнить расчет.

Карта раскроя готова. Можно распечатать и использовать. Но я столкнулся с некоторыми неудобствами. Например, цифры маловаты, линии реза недостаточно отчетливы.

Люди, которые кроили для меня материал, были недовольны необходимостью использования увеличительного стекла. А вот для предварительного расчета стоимости изделия программа подошла идеально благодаря описанному выше переносу деталей из PRO100 в Cutting 2.

Программа Nowy Rozkroj более хороший оптимизатор.

Но все размеры деталей необходимо вводить вручную.

Программа рассчитывает сразу несколько вариантов раскроя.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей суммарной длинной линий реза, а кому-то необходим вариант с меньшим количеством обрезков (хлама).

Сначала в настройках я указываю вариант раскроя без полосы,

что позволяет разместить большее количество деталей. После первой попытки раскроя я вижу, много ли свободного места остается на последнем листе. Если более 30% не занято деталями, то в параметрах программы я указываю вариант кроя по горизонтали

и запускаю окончательный расчёт. Оставшуюся горизонтальную полосу ходовых цветов материала продавец оставляет себе, что снижает себестоимость мебели. Карты раскроя, созданные программой Nowy Rozkroj, достаточно подробны и отчетливы, размеры отображаются отлично.

Результат раскроя может быть другим. Например, вы сделали оптимальный раскрой при варианте без полосы, и у вас получилось 3 листа и 3 детали. Это особенно важно, если этот цвет материала продавец не продаст полосой, а только листом. В этом случае примените следующий вариант:

При добавлении каждой детали убирайте отметку в таблице Свойства детали на позиции Структура.

Затем, глядя на свой проект, пройдите по деталировке и отметьте структуру в деталях, структура на которых может быть только согласна дизайну, т.е. другие варианты структуры на этих деталях не приемлемы. Если этот метод не помог, то уменьшите размеры скрытых деталей, таких, как цоколи и соединительные планки, на 10, или более, мм. Но не перестарайтесь.

Есть ещё один важный плюс у этой программы. Если вы отметили кромку на какой-либо стороне детали, то она не съедет с этой стороны на другую при повороте детали оптимизатором, что может произойти в других программах. В том случае, если торцевая кромка будет бумажной, размеры деталей остаются такими же, как в проекте, а если кромка ПВХ толщиной 1-2 мм, то не забывайте отнимать от размера смежной стороны с оклеиваемой толщину кромки.

Пример составления карт раскроя

На начало ролика, до момента запуска программы Nowy Rozkrój, не обращайте внимания. А далее все по теме. Небольшая техническая заминка.

Если ваш лист, например, 2800 на 2070, а обрезка по стороне 10 мм, забыв о том, что на пропил нужно 4 мм, вы указываете размер детали 2790 на 600 с кромкой по 2790. В результате, кромка сползает на 600. Обратите на это внимание. Я однажды не проверил карту и отдал её в работу. Во-первых, ребята намучились, когда клеили кромку на сторону 600, т.к. деталь упиралась в дверь мастерской, пришлось двигать станок. Никто и не думал, что расстояние от станка до стены 2,5 м может быть когда-либо недостаточным. А во-вторых, мне пришлось заплатить за то, чтобы мне поклеили кромку по длинной стороне, а в тот момент я на это не рассчитывал. Поэтому, будьте внимательны.

Ошибка, с которой вы можете столкнуться при составлении карт раскроя

Карта раскроя – представляет собой документацию, которая отображает, какие детали нужно распилить с листа ДСП. Но, на самом деле, можно не только ДСП кроить, а и любой листовой материал.

С помощью раскроя можно просмотреть, как можно разложить детали на листе. В карте, также есть информация об остатках, которые будут в результате раскроя.

В итоге, преимущество раскроя заключается в отображении количества материала, которое потребуется для создания мебели.

Сделать раскрой ДСП Вы можете и в фирме, где будете покупать материалы, но наша задача это создание корпусной мебели в домашних условиях с минимизацией затрат, да и составить ее самому не составит труда, даже у новичка.

Для создания карты мы будем использовать программу Cutting 2 (каттинг). Скачать бесплатно ее Вы сможете в конце урока.

Интерфейс программы выглядит так:

В поле «Материалов» необходимо задать параметры листа ДСП либо же, если у вас есть остатки, которые планируете раскроить, то размер остатков. Что касается размера ДСП , то я использую листы производителя Swisspan, размеры которого 2750*1830 мм (для больших листов) и 2440*1830 мм (для маленьких).

Также обратите внимание, что в настройках листа ДСП необходимо задать значения «Обпила листа», так как листы изначально имеют сколы.

Если же Вы планируете клеить кромку ПВХ, либо же хотите рассчитать, сколько бумажной кромки потребуется для проклейки, то ее вы сможете выставить тоже в «Свойствах».

Здравствуйте друзья.

В этой статье мы с вами поговорим об одной практической стороне изготовления мебели.

Спроектировав любую мебель, вы получаете ее деталировку, или, перечень всех деталей, необходимых для ее сборки.

И следующим этапом будет покупка листов ДСП, и распил их на эти самые, вами спроектированные детали.

Здесь у вас может быть два варианта:

Либо вы несете вашу деталировку туда, где вам будут ДСП (а, это, в основном то же самое место, где вы его и будете покупать), и вам по вашей деталировке сделают, распилят листы материала на нужные детали.

Либо вы изначально сделаете схему, по которой будут обрабатываться листовой материал.

Карты раскроя – и есть та схема распила листа (например, того же ЛДСП) на нужные детали.

Любая такая карта всегда показывает наличие остатков используемого материала.

Одни и те же детали можно разложить на листе так, что в одном случае, размеры остатков будут большими, а в другом случае – меньшими.

Разумеется, всегда нужны большие остатки, так как их них еще можно что-то сделать.

По этому, в случае, когда вам эту документацию кто-то делает, то размеры ваших остатков зависят только от него.

А если вы ее делаете сами, то вы располагаете детали на так, чтобы получить максимально большие остатки.

Вручную, разумеется, это никто не делает, так как это очень трудоемко.

Для этих целей давно придуманы очень хорошие программы.

Но, мы рассмотрим более простой вариант: Один исходный лист ДСП, и деталировка для него.

Перед тем, как делать расчет деталей, в исходном листе можно задать обпил по торцам (в данном случае, по 7 миллиметров).

После этого, нажав на иконку «калькулятор», программа разложит автоматически детали по заданному листу.

Как видно на рисунке, даже если какие-нибудь детали не влезли в лист, их можно увидеть в окошке ниже.

В этом окне местоположение любых деталей можно менять на свое усмотрение, крутить их вокруг оси (если, конечно, в свойствах, задающихся в настройках деталей, эта функция не заблокирована). Одним словом делать все, чтобы получить максимально большие остатки.

Когда детали разложены так как нужно, можно нажать на просмотр этого листа.

В этом режиме, показана схема расположения всех деталей, общая длинна пропила, площади деталей и остатков, одним словом, вся необходимая информация.

После этого, нажав на соответственную иконку, все листы с раскроем, а так же перечень всех деталей можно распечатать на принтере.

Это и будет вашей картой раскроя (на ней еще размечается поклейка мебельной кромкой , и эскизы нестандартных (криволинейных и т.д.) деталей).

Таким образом, как видите, сделать самому схему распила листов довольно легко.

Я считаю, это должен уметь делать самый заурядный мебельщик, так как все это, в каком-то смысле, говорит об уровне его квалификации.

Ну а на этом я буду «закругляться», до встречи.

Данная статья – логическое завершение цикла статей о самостоятельном проектирование и расчете мебели для дома.

Здесь я расскажу о том, как делать экономный раскрой в домашних условиях, укажу на всевозможные нюансы и возможные подводные камни, к которым вы должны быть готовыми, решившись на заказ порезки ДСП на мебельном производстве.

FAQ или Часто задаваемые вопросы

1 — Зачем самому делать раскрой? – Прежде всего, самостоятельный раскрой деталей в листе ДСП – это ваша экономия.

Дело в том, что большинство мебельных компаний, производящих распил ДСП, продают плиты поштучно. То есть, если детали, которые вам необходимы, не помещаются в листе ДСП, и хоть одна штука оказывается на второй плите, вам приходится платить за два полных листа ДСП.

Согласитесь, не очень выгодно оплачивать две плиты, если по факту получается, что на шкаф-купе или кухню уходит всего лишь лист ДСП и еще пара небольших деталей.

Именно поэтому, лучше самостоятельно в домашних условиях сделать раскрой, согласно которому заказать распил в мебельном цехе.

2 — Что делать, если все равно по раскрою ДСП получается большой остаток? – Все просто – огляните свежим взглядом вашу квартиру и дом. Возможно, вам не помешает небольшой журнальный столик или необходимы книжные полки.

Используйте остаток рационально, продумайте несколько новых декоративных и функциональных элементов для интерьера и добавьте их в свой раскрой.

Таким образом, покупка деталей ДСП превратится из заведомо невыгодной в очень экономную и продуманную.

3 — Что такое структура ЛДСП? Как понимать выражение мебельщиков – по структуре или против структуры? – Обратите внимание на расцветку ламинированной ДСП , если в ней присутствует деревоподобный рисунок, значит она обладает схематическим изображением этой самой «структуры», а именно – структуры коры дерева, имитирующим ту или иную породу (бук, ясень, сосна, дуб, ольха, вишня и прочие. )

Согласитесь, довольно глупо выглядят мебельные фасады , на которых рисунок (структура) идет вразброс – на одном вдоль, на втором поперек, потом снова вдоль.

Поэтому, прежде чем заказывать ЛДСП на производстве, вы должны иметь на руках список деталей, написанных согласно определенным правилам и последовательности.

Итак, обратите внимание на то, как выглядит плита ламинированной ДСП с рисунком.

Мы видим, что структура идет вдоль длинной стороны. И, если детали будут ложиться параллельно изображенных волокон – такую деталь мебельщики назовут «по структуре», если же перпендикулярно – то «против структуры».


4 — Как правильно указать размеры в списке, чтобы детали одного вида обладали одинаковым рисунком структуры? – Первое, и самое главное – это определиться с видимыми элементами, на которых структура обязана располагаться в одну и ту же сторону.

Например, фасады, бока шкафа, лицевой цоколь. А вот те детали, которые расположены внутри шкафа (внутренние полки, бока выдвижных ящиков и подобное), можно вырезать из листа ДСП вразброс.

Указывая размеры для мебельного цеха, лучше заранее уточнить, где вы планируете производить распил ЛДСП, какой размер детали указывать первым.

В большинстве мебельных компаний, первым указывают размер детали, который идет по структуре, то есть вдоль рисунка.

А теперь внимательно просмотрите схематический эскиз, расположенный ниже – на нем я постарался максимально доступно изобразить как будут выглядеть детали при размерах указанных по структуре и против структуры.


5 — Что такое базировка листа ЛДСП? Зачем при самостоятельном раскрое деталей ДСП указывать размер плиты меньше фактического? – Действительно, зная стандартные размеры листа ЛДСП, создавая раскрой, нужно учитывать базировку листа, которую обязательно будут делать в цехе перед распилом деталей.

Обычно, края плиты содержат некоторые сколы, неровности, возможно даже небольшое набухание. Поэтому, распиловщики «базируют лист ДСП» — срезают 10-15 мм с каждой стороны. Исходя из этого, вы должны также сделать базировку, то есть принять за правильный размер , например не 1830 х 2750 мм, а 1810 х 2730 мм.


6 — Что такое ширина пропила и чему она равна? — Ширина пропила – это ширина реза пилы. Пила, установленная на распиловочном станке, обладает толщиной 4 мм, а значит, между деталями будет рез толщиной в эти самые 4 мм.

То есть, фактический размер, на котором расположатся две детали 300 и 400 мм – не 700 мм, а 300 + 400 + 4 = 704 мм. Каждый пропил необходимо также обязательно учитывать при раскрое.


Ну, вот и все, теперь вы подготовлены для того, чтобы приступить непосредственно к самостоятельному раскрою деталей ЛДСП, который можно произвести двумя способами – вручную, при помощи линейки, листочка, ластика, калькулятора и с помощью компьютерной оффлайн или онлайн программы раскроя.

Ручной раскрой деталей ДСП: Пошаговая инструкция

1 Расчерчиваете на листе бумаги, желательно в масштабе, размеры плиты. Не забудьте уменьшить ее с каждой стороны на 10 мм.

2 Сортируете список по однотипности необходимых деталей. Например, бока кухонных шкафчиков обладают одинаковыми размерами – 500 х 712 мм.

Их довольно много, выписываете все подобные детали отдельно. По этому же принципу продолжаете сортировку: одинаковая ширина, одинаковая структура и так далее.

3 Раскладываете на листе ДСП сначала крупные детали и те, которые должны обладать схожей структурой. Не забывайте о ширине пилы – 4 мм! Здесь вам уж точно пригодится калькулятор.


4 Размещаете остальные детали. Можно проработать несколько вариантов, пока не получится тот самый, идеальный, максимально экономный и выгодный.

Раскрой деталей в листе ЛДСП при помощи компьютерных онлайн и оффлайн программ

В интернете, в свободном доступе существует множество программ раскроя ДСП, которые предлагают сразу несколько вариантов раскроя.

Такие программы можно поискать на профильных мебельных форумах или просто забив в любой поисковик запрос: «Программа раскроя ДСП бесплатно».

Поиск выдаст три основных варианта:

1 Скачать программу раскроя на компьютер – самая распространенная и наиболее удобная для новичков программа раскроя ЛДСП — Cutting. Простой интерфейс, понятная раскладка и множество вариантов распиловки листа.

2 Создать раскрой ДСП онлайн – здесь уж вам не потребуется загружать свой ПК программами, которые возможно в дальнейшем и не пригодятся.

3 Раскрой и заказ распила ДСП онлайн на сайте мебельной компании – идеальный вариант, если производственный цех удобен для вас территориально.

Таким образом вы «убьете двух, а может и больше, зайцев» – выберете на сайте ЛДСП, которая в наличии в необходимом количестве, сделаете экономный раскрой, увидите стоимость и сразу же, сидя дома, закажете распил ДСП в мебельном цехе.

Еще раз повторю важные моменты…

Основные правила раскроя ДСП

  • Размер листа ЛДСП необходимо вводить с учетом базировки плиты.
  • Ширина реза пилы – 4 мм.
  • Детали в раскрой нужно вносить с учетом структуры.

Если у вас остались вопросы – задавайте их прямо здесь, под статьей. Постараюсь оперативно ответить.

Также, если есть актуальные мебельные темы, о которых вам хотелось бы почитать — пишите о них в комментариях. Возможно, именно это и послужит толчком для написания следующей статьи.

Всегда ваш, Тимур Денисов.

Скачать Раскрой

Раскрой 6.54.121– интересная и нужная программа с возможностью построения карты раскроя различных промышленных материалов. К примеру, раскрой ДСП, стекла, пластика, рулонных материалов и листов.

Основные «фишки» программы:
  • Начинается работа в приложении с введения понятия «Заказ». Считается, что это комплекс деталей с заданными параметрами высоты и ширины. Детали задаются прямоугольной формы.
  • Можно указать нужное число деталей в заказе. При этом программа выдаст оптимальное количество листов, которое необходимо закупить.
  • Есть возможность просмотра истории заказов, изменения уже законченного, либо его повторения с новыми параметрами.
  • Для каждого отдельного элемента возможно задать символьное название, количество этих элементов и наличие/отсутствие кромки (в частности, при производстве мебельных щитов).
  • Наряду со стандартными листами есть возможность ввести дополнительные листы и вести их раскройку рядом с основными.
  • Можно указать величину «деловых отходов» для последующего их применения. Такое возможно при условии большого, массового производства.
  • Можно указать размер технологического отхода, например, расход материала на распил.
  • При ведении расчета есть возможность объединить разные заказы из одного и того же материала. Таким образом, можно сэкономить на раскрое.
  • В бесплатной программе для раскроя можно работать с двумя видами кромки.
  • Разрез производится гильотинным методом, то есть от края до края. Все разрезы ровные, строго вертикальные или горизонтальные.
  • Существует два способа раскроя в программе: минимизация суммарного отхода (максимальный коэффициент применения материала) и максимизация непрерывного обрезка (минимальные отходы плюс максимальный деловой обрезок).
  • При раскрое материала в рулоне программа на автомате способна подобрать вариант размещения элементов на ленте. Все детали будут прямоугольные и неизвестной высоты.
  • Есть возможность использовать программу раскроя в сетевом режиме.
  • Языкового барьера нет, так как выпущена программа на русском языке.
  • Интерфейс несложный, в спокойных тонах, как и у любой другой графической программы.
  • Операционные системы, для которых подходит программа: WindowsXP, WindowsVista, Windows7.


Программа раскроя листового и рулонного материала применяется на различных технических и промышленных производствах, заводах, фабриках, а также на мелких предприятиях. В бытовых условиях при помощи этой программы можно сделать расчеты для строительства сада или бани, ремонта интерьера или облицовки дома. Раскрой 6.54.121 обеспечит качественный и быстрый расчет материала. Чаще всего приложение применяют для расчета ДСП и стекла.

Где можно скачать программу безопасно и бесплатно.

Программу скачать бесплатно поспешите с сайта Softldol.com. Она доступна по прямой ссылке без регистрации и платных сообщений.

Версия: 6.54.121
Статус программы: Условно-Бесплатная
Размер: 3,5 Mb
Разработчик: Andrey Kusnetsov
Система: Windows 7, 8, XP, Vista
Русский язык: Да

Скачать Раскрой 6. 54 бесплатно

Сначала я пользовался программой Cutting 2, затем Cutting 3 . Отличаются они довольно сильно. Но версия Cutting 2 мне понравилась больше. В третьей версии есть дополнительные возможности, которые по большому счету не очень-то и нужны для мелкого производства. Cutting 2 и сейчас помогает мне в предварительном расчете количества материала и длинны линий реза на большие заказы, например такие, как кухня. Для создания конечной карты раскроя я пользуюсь программой Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей программы PRO100. . Оба сайта можно переключить на русский и ознакомиться с описанием программ. А теперь опишу незамысловатый процесс создания карт раскроя. .

Открываем любой проект, созданный нами в PRO100. Кликаем по вкладке Σ.

В открывшемся окне будет отражена таблица, в которой будут указаны все элементы проекта с их характеристиками. В нижней части окна находим вкладку Копировать всё.


Кликаем по ней. Теперь мы можем таблицу с нашими элементами вставить в список деталей в Cutting 2. Но нам нужны только элементы основного материала, допустим ЛДСП толщиной18 мм. Поэтому открываем Excel и вставляем список элементов PRO100. Теперь выделяем те строки, в которых элементы не18 мми удаляем их. В результате остается таблица, состоящая из 4-х столбцов, в одном из которых во всех ячейках лишь цифра 18. Выделяем и удаляем этот столбец. Оставшиеся элементы выделяем и копируем. Запускаем программу Cutting 2. Таблица деталей справа.

Если она не пуста, кликаем по значку X над правой таблицей и подтверждаем очистку списка. Теперь кликаем правой клавишей по первой пустой клетке списка и в выпадающем меню выбираем строчку Добавить из буфера обмена.


Кликаем по значку Выполнить расчет.

Карта раскроя готова. Можно распечатать и использовать. Но я столкнулся с некоторыми неудобствами. Например, цифры маловаты, линии реза недостаточно отчетливы.


Люди, которые кроили для меня материал, были недовольны необходимостью использования увеличительного стекла. А вот для предварительного расчета стоимости изделия программа подошла идеально благодаря описанному выше переносу деталей из PRO100 в Cutting 2.

Программа Nowy Rozkroj более хороший оптимизатор.


Но все размеры деталей необходимо вводить вручную.


Программа рассчитывает сразу несколько вариантов раскроя.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей суммарной длинной линий реза, а кому-то необходим вариант с меньшим количеством обрезков (хлама).

Сначала в настройках я указываю вариант раскроя без полосы,


что позволяет разместить большее количество деталей. После первой попытки раскроя я вижу, много ли свободного места остается на последнем листе. Если более 30% не занято деталями, то в параметрах программы я указываю вариант кроя по горизонтали


и запускаю окончательный расчёт. Оставшуюся горизонтальную полосу ходовых цветов материала продавец оставляет себе, что снижает себестоимость мебели. Карты раскроя, созданные программой Nowy Rozkroj, достаточно подробны и отчетливы, размеры отображаются отлично.


Результат раскроя может быть другим. Например, вы сделали оптимальный раскрой при варианте без полосы, и у вас получилось 3 листа и 3 детали. Это особенно важно, если этот цвет материала продавец не продаст полосой, а только листом. В этом случае примените следующий вариант:

При добавлении каждой детали убирайте отметку в таблице Свойства детали на позиции Структура.

Затем, глядя на свой проект, пройдите по деталировке и отметьте структуру в деталях, структура на которых может быть только согласна дизайну, т.е. другие варианты структуры на этих деталях не приемлемы. Если этот метод не помог, то уменьшите размеры скрытых деталей, таких, как цоколи и соединительные планки, на 10, или более, мм. Но не перестарайтесь.

Есть ещё один важный плюс у этой программы. Если вы отметили кромку на какой-либо стороне детали, то она не съедет с этой стороны на другую при повороте детали оптимизатором, что может произойти в других программах. В том случае, если торцевая кромка будет бумажной, размеры деталей остаются такими же, как в проекте, а если кромка ПВХ толщиной 1-2 мм, то не забывайте отнимать от размера смежной стороны с оклеиваемой толщину кромки.

Пример составления карт раскроя

На начало ролика, до момента запуска программы Nowy Rozkrój, не обращайте внимания. А далее все по теме. Небольшая техническая заминка.

Если ваш лист, например, 2800 на 2070, а обрезка по стороне 10 мм, забыв о том, что на пропил нужно 4 мм, вы указываете размер детали 2790 на 600 с кромкой по 2790. В результате, кромка сползает на 600. Обратите на это внимание. Я однажды не проверил карту и отдал её в работу. Во-первых, ребята намучились, когда клеили кромку на сторону 600, т.к. деталь упиралась в дверь мастерской, пришлось двигать станок. Никто и не думал, что расстояние от станка до стены 2,5 м может быть когда-либо недостаточным. А во-вторых, мне пришлось заплатить за то, чтобы мне поклеили кромку по длинной стороне, а в тот момент я на это не рассчитывал. Поэтому, будьте внимательны.

Формируя заказ для раскроя, Вы можете ввести детали вручную или импортировать данные из другой программы.

Существенной особенностью задания исходных данных является использование буквенно-цифрового номера детали и наименования детали в составе изделия, что соответствует ее реальному представлению в конструкторской документации.

Библиотека типовых изделий
Программа позволяет описать библиотеку типовых изделий и использовать их в дальнейшем при формировании заказов для раскроя. Вы сможете в десятки раз сократить время на ввод исходных данных для раскроя — несколько команд и заказ готов к раскрою.
Оклейка кромок деталей
Для деталей можно указать оклеиваемые кромки. При этом поддерживается произвольное количество марок материала для оклейки кромок. Введенная информация используется для расчета количества и стоимости материала на заказ.

При раскрое стекла или металла эта функция не менее полезна! Точно также можно учитывать шлифовку кромок деталей для стекла или разделку кромок под сварку для металла.

Оптимальный раскрой
Автоматический раскрой материала производится с учетом технологических и организационных параметров производства. Параметры позволяют установить: ширину реза, обрезку края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и пр.

Уникальный набор настраиваемых параметров — это отличительная особенность программы Астра Раскрой .

При ручном редактировании карт обеспечивается ряд функций быстрой и точной корректировки раскроя: размещение группы деталей на ширину реза, выравнивание по общей базе, сдвиг до упора и др. При этом поддерживается отмена выполненных операций, позволяющая восстановить предыдущее состояние карты раскроя, и масштабирование окон документа.

Полный учет мерных остатков после раскроя
Расчет остатков после раскроя производится как автоматически, так и в режиме диалога. В зависимости от установленных параметров, остатки автоматически раскраиваются в следующих заказах. При работе со списком остатков, их можно добавлять, удалять, сортировать или фильтровать по любому из признаков: размеры, марка материала, волокна.
Вся документация по заказу
Для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Печать карты раскроя производится в любом масштабе, установленном пользователем, и в любой ориентации листа. Можно также установить вывод нескольких карт раскроя на один печатный лист. Кроме того, формируется следующая документация: спецификации заказа, ведомость наличия материала, спецификация оклейки кромок деталей, счет произведенных работ и материалов по заказу, этикетки для маркировки деталей.
Постпроцессоры для раскроечных станков с ЧПУ

Кроме того

Импорт данных из программы проектирования мебели
Отличный способ в трехмерном виде воплотить свои конструкторские идеи — это воспользоваться . За несколько минут Вы разработаете проект и так же легко раскроите его в программе Астра Раскрой.

Оптимизация раскроя различных листовых материалов производится в специальных программах, что помогает сделать все верно и сэкономить большое количество времени на выполнении данной задачи. Мы составили небольшой список, в котором отобрали для вас несколько представителей подобного софта.

«Мастер 2» предоставляет пользователям большие возможности не только в составлении проекта раскроя, но и в ведении предпринимательства. Поддерживается многопользовательский режим, присутствует сортировка и систематизация введенной информации, сохраняются данные о материалах и контрагентах.

Реализация склада поможет всегда быть в курсе оставшегося количества материалов. Присутствует распределение на таблицы, где находятся активные заказы, запланированные и архив, администратору доступна вся информация к просмотру и редактированию. «Мастер 2» обладает несколькими сборками, одна из них распространяется бесплатно и доступна к скачиванию на официальном сайте.

Cutting 3

Данный представитель с огромным выбором материалов и деталей больше подходит для индивидуального использования. Раскрой получается хорошо оптимизированным, от пользователя потребуется только ввести необходимые размеры, выбрать материалы и указать дополнительные настройки, если это потребуется.

Cutting 3 предоставляет пользователям возможность использовать файлы других программ, например, реализована загрузка деталей из . Кроме этого поддерживается визуальное оформление.

Астра Раскрой

«Астра Раскрой» максимально упрощает процесс раскроя. От вас только нужно загрузить детали, указать их размеры и дождаться окончания обработки карты раскроя. Поддерживаются сторонние и официальные библиотеки мебели и других объектов, которые подходят для заготовки таким способом.

Рекомендуем обратить внимание на наличие встроенной документации. Она систематизируется и формируется по ходу работы над проектом. Просто перейдите в соответствующую вкладку, когда это будет нужно, и распечатайте любой из составленных документов.

На просторах интернета находится множество программ, выполняющие такие же действия как представители нашей статьи, однако все они копируют друг друга. Мы же постарались отобрать наиболее подходящий и качественный софт.

Программа раскроя Cutting 2 – Невская Мебельная Корпорация

Для проектирования раскроя мебельных деталей предлагаем вам использовать программу Cutting 2. Программа позволяет расположить детали на распиливаемом материале наиболее рационально с минимальными затратами и отходами. Cutting 2 имеет простой и понятный пользовательский интерфейс.

НАЧАЛО РАБОТЫ

При запуске программы появляется окно:

Ниже меню находится панель, на которой отображены следующие кнопки:
 запуск программы на раскрой;
 просмотр результатов раскроя;
 показать склад материалов;
 открыть спецификацию. Восстанавливает из файла сохраненную ранее спецификацию;
 добавить спецификацию. Добавляет к существующим данным сохраненную ранее спецификацию;
 сохранить спецификацию как… Сохранение в файле совокупной информации из таблицы материалов и деталей для последующего восстановления;
 открыть раскрой. Восстанавливается из файла сохраненный раскрой. Программа сразу переходит в режим просмотра результатов раскроя. Таблицы материала и деталей не изменяются;
 настройки программы;
 остановить расчет. Принудительно останавливает расчет;
завершение работы программы.

Ниже панели кнопок находятся две сеточные таблицы для задания информации о раскраиваемых листах и деталях.

РАСКРОЙ ДЕТАЛЕЙ

Основные параметры распила задаются в 2-х сеточных таблицах главной формы программы. В левой таблице задается информация о листах (исходном материале), а в правой таблице — о деталях.

Для проведения расчёта пользователь должен задать размеры (X и Y) листов материала и их число, размеры (X и Y) и деталей и их число.

Программа не рассчитывает требуемое количество листов для заданных деталей. Пользователь должен заложить такое количество листов данного материала и известного размера, чтобы требуемые детали смогли разместиться на них.

После задания всех необходимых данных о листах и деталях можно произвести расчет, нажимая кнопку   , или активизируя пункт меню «Файл -Выполнить расчет».

Результат расчета можно просмотреть, нажимая кнопку   или по пункту меню «Файл — Результаты раскроя». Появится окно

в котором отображаются листы с размещёнными на них деталями. В нижней секции окна «Неразмещённые детали» показываются детали, для которых не хватило материала.

По нажатию кнопки   выводится сводный отчет по результатам раскроя (с суммарными характеристиками по листам раскроя, деталям, остаткам и кромке детали):

По нажатию кнопки  выводится предварительный просмотр результатов раскроя:

НАСТРОЙКИ ПРОГРАММЫ

Для того чтобы задать параметры расчета нажмите на кнопку или активизируйте пункт меню главной формы «Настройка — Изменить настройки». Возникает форма с параметрами настройки программы. На этой форме можно изменить:
• параметры единиц измерения;
• уровень расчета;
• тип расчета;
• начальный пропил листов;
• ширину режущей части;
• наименование кромки.

Скачать подробное описание (.doc-файл)
Сайт программы: www.cuttinghome.com

Программа раскроя стекла дсп и листовых материалов 2D

Назначение

Программа предназначена для оптимизации раскроя стекла, сэндвича, ДСП, подоконников и прочих листовых материалов. Формирует карты двумерного раскроя высочайшего качества. Многочисленные тесты показали преимущества данного решения над предложениями конкурентов

На задачах с разными размерами заготовок и изделий, Программа раскроя стекла обогнала на 5-12% популярные
Opty-Way, MaxCut, PerfectCut, Cutting и др. по нескольким показателям:
— меньше площадь неделовых остатков
— меньше общая площадь раскраиваемого материала
— количество использованных целых листов такое же или меньше

Правообладатель и разработчик

В отличии от остальных товаров нашего каталога, листовой раскрой разработан сторонней организацией. Автором программы является Шиляев Владимир Генрихович, ООО «Программы раскроя», г.Новосибирск. «Окнософт» по сублицензионному договору имеет право, как продавать программу в виде отдельного продукта, так и использовать в составе наших разработок

Варианты поставки

В составе комплексного решения Окнософт:Управление позаказным производством
Взаимодействие с модулем двумерного раскроя в этом сценарии полностью скрыто от пользователя.
Оператор работает со стандартными документами 1С:

  • На основании заказов покупателей формируется план производства
  • На основании плана — сменные задания со списком продукции и необходимых материалов
  • Внутри задания на производство происходит оптимизация раскроя
  • В процессе оптимизации, программа забирает из незавершенного производства деловую обрезь и помещает в ячеистый склад вновь образовавшиеся деловые обрезки
  • Сменное задание умеет печатать карты раскроя при ручном производстве или формировать файлы для станков с числовым программным управлением
  • Так же, из сменного задания печатаются этикетки для стеклопакетов и карты раскладки полуфабрикатов и изделий в кассеты, арфы, телеги и пирамиды
  • На основании заданий на производство формируются требования — накладные для передачи материалов в цех с учетом потребности и нормоупаковок
  • Процедура закрытия месяца использует для уточнения фактической себестоимости данные инвентаризации незавершенного производства. Если инвентаризацию не делать, система будет считать, что на выпуск продукции израсходованы все переданные в цех материалы

В виде отдельного продукта
Такой сценарий может заинтересовать клиентов, которым не очевидны преимущества платформы 1С и которые решают вопросы подготовки производства и управленческого учета другими средствами. Интерфейс Программы раскроя стекла лаконичен и интуитивно понятен. Функциональности «из коробки», достаточную для автоматизации небольшого бизнеса:

  • Прием заказов и расчет цены для клиента и плановой себестоимости
  • Импорт и экспорт данных в формате XLS, TXT или DBF
  • Вывод карт раскроя на монитор или принтер
  • Печать этикеток на стеклопакеты и деловые отходы
  • Формирование данных для станка ЧПУ
  • Складской учет листов и деловых отходов

Подробно о программе раскроя. Обзор астра раскрой

Герой сегодняшнего обзора, программа «Астра Раскрой», пожалуй, выбивается из привычного ряда офисных и сервисных программ. Область ее применения достаточно специализирована. Сами производители говорят, что программа разработана «специально для небольших и средних мебельных предприятий, изготавливающих мебель на заказ».

Однако я бы сказал, что помимо ДСП, ДВП и фанеры ее можно использовать для раскроя любых листовых материалов: стекла и металла, гипсокартона и бумаги — значит, в потенциальных пользователях не только мебельщики, но и, например, строители-отделочники или типографии. Лично я заинтересовался «Астра Раскроем», когда мне потребовалось просчитать оптимальный раскрой этикеток для литографии на листах жести.

Вы можете спросить, для чего вообще нужна такая программа, ведь раскроить пару листов ГВЛ на детали декоративных строительных конструкций несложно и вручную, а программа стоит не таких уж маленьких денег. И вы будете правы — для выполнения разовых раскроечных расчетов такой инструмент избыточен. Однако профессионалу он может оказаться весьма полезен.

Программа работает отнюдь не с одним листом, подлежащим раскрою, — рабочий файл представляет собой заказ, который может состоять из ряда изделий, каждое из которых, в свою очередь, состоит из набора деталей. Более того, возможно ведение библиотеки деталей и изделий — это очень удобно, если клиенты часто заказывают типовые изделия либо оригинальные изделия, частично состоящие из стандартных деталей.

Справочник также включает параметры и способы обработки разных материалов, типы кромок и цены на различные типы обработки материалов.

Кроме того, возможно сквозное ведение склада материалов, при котором мерные остатки после раскроя предыдущего заказа возвращаются на склад и могут быть использованы при раскрое очередного заказа.

Карты раскроя программа генерирует в автоматическом режиме, с учетом таких технологических и организационных параметров производства, как ширина реза, обрезка края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и прочее, но при желании вы всегда можете внести свои коррективы в особом режиме редактора карт раскроев.

Отдельный алгоритм может быть использован для расчета обработки кромок материала, будь то оклейка кромок ДСП для производства мебели, шлифовка или огранка кромки стекла или разделка кромки под сварку металла.

После обсчета раскроя заказа для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Кроме того, можно дополнительно сформировать ведомость наличия материала, спецификацию оклейки кромок деталей, а также счет на произведенные работы и материалы по заказу, и даже этикетки для маркировки деталей.

Давайте рассмотрим поподробнее формирование заказа от начала и до конца.

Детали в заказе могут относиться к какому-то изделию либо находиться «не в изделии». Параметры каждой детали вы можете, во-первых, ввести вручную, во-вторых, выбрать из библиотеки готовых изделий и деталей и, в-третьих, импортировать из таблицы Excel или текстового файла.

Свойства каждой детали описываются следующими полями.

Номер. На самом деле в это поле можно вводить не только цифры, но и буквы, что позволяет использовать буквенно-цифровой артикул детали (а также ее полное наименование — в дополнительных свойствах) в составе изделия, соответствующий ее реальному представлению в конструкторской документации.

Длина и ширина. Это размеры детали в миллиметрах.

Количество. Количество одинаковых деталей данного типа в изделии. Если заказ включает несколько одинаковых изделий, то правильно будет указать количество деталей в расчете на одно изделие, а затем указать именно количество изделий в соответствующем поле.

Вращать. Данное поле позволяет при раскрое вращать данную деталь на 90 градусов в любую сторону. Такая деталь помечается диагональной сеткой. Параметр имеет смысл при раскрое древесины и бумаги, когда расположение волокон материала вдоль короткой или длинной стороны имеет значение и произвольное вращение детали в раскрое должно быть запрещено.

Толщина. Параметр применим, когда листы материала одного и того же типа могут быть разной толщины, чтобы не плодить записи в справочнике материалов. Тогда при раскрое используются листы именно с соответствующей толщиной.

Материал. Тип материала — выбирается из списка.

Помимо этих основных свойств для каждой детали можно задать обработку каждой из кромок.

Кроме деталей заказ должен содержать информацию об имеющихся в наличии листах материала. Эти данные можно также непосредственно ввести в таблицу — длину, ширину, толщину, материал листа и количество. Если количество не указано, запас данного материала считается неограниченным. Но более правильный способ — выбрать листы со склада. Там хранится информация как о закупленных целых листах, так и об обрезках с прошлых заказов.

Когда информация о деталях и материалах введена, можно запускать автоматический раскрой. В случае крупного заказа с несколькими десятками деталей этот процесс может занять до получаса времени. Результаты отображаются на вкладке «Карты раскроя». Если предложенные программой варианты вас по каким-то причинам не устраивают, любую карту можно вызвать на редактирования двойным щелчком по ней в списке.

В режиме редактирования в левой части экрана открывается крупный план карты раскроя, а в правой — буфер карты раскроя (список нераскроенных деталей) и перечень карт раскроя, ожидающих редактирования.

Детали выделяются щелчком левой кнопкой мыши, причем, удерживая клавишу Shift, можно выделить сразу несколько деталей. Также детали можно выделить секущей рамкой.

С выделенными деталями можно выполнять ряд действий.

1. Детали можно произвольно перемещать по свободной части карты раскроя. В зависимости от настроек программа автоматически отслеживает положение детали и не позволяет поместить ее так, чтобы она пересекалась с уже размещенными на карте деталями. Также программа может автоматически сдвинуть размещенную вами деталь до упора по направлению к базовой точке на карте раскроя, соблюдая заданные зазоры и ширину линий реза.

2. Детали можно перемещать в буфер карты раскроя и обратно. Буфер используется также для перемещения детали между разными картами раскроя.

3. Если для выделенной детали при задании ее параметров был установлен флажок «Вращение», то вы можете повернуть ее горизонтально или вертикально.

4. Группу деталей можно совместить на ширину реза по вертикали или горизонтали, убрав лишние зазоры (если автоматическое совмещение отключено в настройках).

5. Группу деталей можно выровнять по общей базе — по верхнему, нижнему, левому или правому краю. При этом в качестве базы используется края первой детали в группе — она подсвечивается красным цветом.

6. Детали можно сдвинуть до упора в любом направлении.

7. Можно прикинуть количество материала, который пойдет в полезные обрезки для использования в других заказах.

Работа с заказом завершается распечаткой окончательно утвержденных карт раскроя, а также спецификаций на них и на обработку кромок. Также можно провести расчет стоимости работ и материалов по заказу и распечатать бухгалтерские документы.

В заключение обзора выскажу мнение, что программа, несомненно, может оказаться полезной людям, которые пользуются раскроем материалов в своей коммерческой деятельности, доходы от которой легко окупят ее немаленькую стоимость. Однако разработчикам следовало бы еще раз проработать некоторые огрехи программы, дописать брошенную на полдороги справочную систему и немножко причесать интерфейс. Оговорюсь, что на обзоре была демоверсия «Астра Раскроя» — не исключено, что полная версия лишена части или всех обнаруженных мной недочетов.

В этой статье мы рассмотрим программу «Астра Раскрой». Ее основная задача – оптимизация раскроя погонажного и листового материка. Софт предоставляет все необходимое для создания карт раскроя, печати отчетов и этикеток. «Астра Раскрой» подходит как профессионалам, так и любителям из-за своего простого управления и наличия множества функций. Давайте рассмотрим ее подробнее.

Раскрой создается по специальному заказу. По умолчанию сохранено несколько заготовок, среди них находится стол и стеллаж. Чтобы создать уникальный предмет, потребуется выбрать простое изделие. Расширенные библиотеки шаблонов находятся на официальном сайте разработчиков, а также присутствует функция импорта из других программ.

Редактирование деталей изделия

Для совершения раскроя нужно указать детали изделия. Делается это в специально отведенной таблице. В шаблонах автоматически создано несколько деталей, но пользователь в любой момент может их редактировать или удалить. Внимательно вводите данные в строки, от них зависит вид раскроя.

Добавление собственной детали происходит в специальном меню. В нескольких вкладках расположились определенные формы для заполнения. Сначала добавляются общие сведения, материал, длина, ширина и количество. В соседней вкладке устанавливаются кромки. Кроме этого к детали можно прикрепить любой файл, который бы описывал ее или выполнял определенные задачи.

Формирование листа

Во второй вкладке главного окна создается один или несколько листов, где и будет производиться раскрой. Указывается материал, ширина, высота, толщина, длина и масса листа. После ввода информации он добавляется в таблицу. Поддерживается неограниченное количество листов.

Составление карты раскроя

Предпоследним шагом является составление карты. Она формируется автоматически в соответствии с введенной ранее информацией, однако пользователь может редактировать необходимые ему данные во вкладке карты.

В «Астра Раскрой» встроен небольшой редактор, где открывается выбранный лист. Там присутствует несколько инструментов, с помощью которых производится перемещение деталей по плоскости. Таким образом, данная функция помогает оптимизировать раскрой вручную. После изменений останется только сохранить их и отправить проект в печать.

Составление отчетов

На реализацию раскроя требуется определенное количество различных материалов, соответственно, и денежных затрат. Чтобы вывести необходимое количество материалов и денег на данный проект, просто воспользуйтесь вкладкой «Отчеты» . Там вы найдете несколько различных типов документации, включая отчеты, ведомости и дополнительные карты.

Расширенные настройки

Обратите внимание на опции раскроя и печати, которые находятся в настройках программы. Здесь можно один раз задать нужные параметры, чтобы они применялись к последующим проектам. Кроме этого присутствует несколько опций для визуальной настройки.

Достоинства

  • Наличие русского языка;
  • Неограниченный пробный период;
  • Поддержка библиотек изделий;
  • Функция составления отчетов;
  • Простой интерфейс.

Недостатки

  • Программа распространяется платно;
  • Слишком мало инструментов в редакторе.

«Астра Раскрой» – простая, но в то же время многофункциональная программа, предназначена для составления карт раскроя листового и погонажного материала. Она позволяет оптимизировать этот процесс, поможет рассортировать данные и получить отчеты по материалам и затратам.

Формируя заказ для раскроя, Вы можете ввести детали вручную или импортировать данные из другой программы.

Существенной особенностью задания исходных данных является использование буквенно-цифрового номера детали и наименования детали в составе изделия, что соответствует ее реальному представлению в конструкторской документации.

Библиотека типовых изделий
Программа позволяет описать библиотеку типовых изделий и использовать их в дальнейшем при формировании заказов для раскроя. Вы сможете в десятки раз сократить время на ввод исходных данных для раскроя — несколько команд и заказ готов к раскрою.
Оклейка кромок деталей
Для деталей можно указать оклеиваемые кромки. При этом поддерживается произвольное количество марок материала для оклейки кромок. Введенная информация используется для расчета количества и стоимости материала на заказ.

При раскрое стекла или металла эта функция не менее полезна! Точно также можно учитывать шлифовку кромок деталей для стекла или разделку кромок под сварку для металла.

Оптимальный раскрой
Автоматический раскрой материала производится с учетом технологических и организационных параметров производства. Параметры позволяют установить: ширину реза, обрезку края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и пр.

Уникальный набор настраиваемых параметров — это отличительная особенность программы Астра Раскрой .

При ручном редактировании карт обеспечивается ряд функций быстрой и точной корректировки раскроя: размещение группы деталей на ширину реза, выравнивание по общей базе, сдвиг до упора и др. При этом поддерживается отмена выполненных операций, позволяющая восстановить предыдущее состояние карты раскроя, и масштабирование окон документа.

Полный учет мерных остатков после раскроя
Расчет остатков после раскроя производится как автоматически, так и в режиме диалога. В зависимости от установленных параметров, остатки автоматически раскраиваются в следующих заказах. При работе со списком остатков, их можно добавлять, удалять, сортировать или фильтровать по любому из признаков: размеры, марка материала, волокна.
Вся документация по заказу
Для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Печать карты раскроя производится в любом масштабе, установленном пользователем, и в любой ориентации листа. Можно также установить вывод нескольких карт раскроя на один печатный лист. Кроме того, формируется следующая документация: спецификации заказа, ведомость наличия материала, спецификация оклейки кромок деталей, счет произведенных работ и материалов по заказу, этикетки для маркировки деталей.
Постпроцессоры для раскроечных станков с ЧПУ

Кроме того

Импорт данных из программы проектирования мебели
Отличный способ в трехмерном виде воплотить свои конструкторские идеи — это воспользоваться . За несколько минут Вы разработаете проект и так же легко раскроите его в программе Астра Раскрой.

Астра Раскрой — это программа создания карт раскроя листового материала для последующей резки на ЧПУ-станках. Она разработана в первую очередь для мебельных фабрик и позволяет работать со следующими материалами: древесноволокнистые (ДВП) и древесно-стружечные (ДСП) плиты, цельное дерево, пластмасса, металл и стекло. А также может вести учет стоимости материалов и работ с выгрузкой данных в программу 1С:Управление предприятием. Кроме того, есть возможность интеграции с с импортом и экспортом проектов непосредственно из интерфейса программы.

При помощи Астра Раскрой можно быстро создавать и редактировать карты раскроя, вести подсчет остатков материала после процесса резки, создавать техническую документацию и счета-фактуры вместе со стоимостью всей работы. Для резки материалов по схемам из программы на ЧПУ-станках в ней реализована поддержка большого количества постпроцессоров, вот неполный список оборудования с которым она может работать: Holzma, Selco, Felder, Casadei Macchine, Mayer и других. Этот список постоянно пополняется.

В числе других особенностей стоит отметить возможность назначения номеров и отдельных названий деталей в составе основного изделия, также можно задавать размер оклеиваемых или шлифуемых кромок, и размер кромок под сварку в случае использования металлических изделий. Для удобства пользователя в программе присутствует библиотека элементов, в которой находятся наиболее часто используемые фрагменты схем, содержимое библиотеки можно расширять, добавляя свои элементы. Для каждого проекта создается технологическая документация: схематическое изображение и спецификация, а также данные об изготовлении деталей и учета стоимости, там же можно создавать и распечатывать отметки с названием или номером деталей.

Ключевые особенности и функции

  • создание и редактирование карт раскроя листовых материалов;
  • есть возможность работать со станками ЧПУ;
  • поддержка большого количества постпроцессоров ЧПУ;
  • интеграция с программой Астра Конструктор Мебели;
  • ведение учета работ и материалов;
  • возможность выгрузки данных в программу 1С:Управление предприятием;
  • библиотека готовых типовых элементов;
  • печать технологической документации и бирок для маркировки изделий;
  • составление и печать отчетов.

Ограничения бесплатной версии

  • в демонстрационной версии можно экспортировать и распечатать только первую страницу проекта.

January 17, 2016

Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов. Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1.. СКАЧАТЬ (3,5 Мб), Скриншоты Астра Раскрой 5.3 Астра Раскрой — Программа раскроя листовых материалов. Прежде чем скачать: БЕСПЛАТНО.

Создано 1. 7. 0. 5. С другой стороны, формирование карт раскроя материалов является составной частью конструкторско- технологического цикла подготовки производства мебели. Характерной чертой отечественных мебельных предприятий является достаточно высокий уровень автоматизации проектирования. По этой причине наибольшей популярностью среди мебельщиков пользуются программы раскроя, интегрированные в системы автоматизированного проектирования (САПР).

К теме оптимизации раскроя материалов наш журнал обращался ровно четыре года назад (ФМ № 3, 2. Сравнение результатов опроса участников, состав которых практически не изменился, показывает, что возможности оптимизации карт раскроя далеко не исчерпаны. Это сложная математическая задача, для решения которой применяются различные методы и алгоритмы.

Время корректирует критерии оптимизации. Очевидно, что в условиях конкуренции, когда каждый клиент буквально на вес золота, снижение стоимости изделий без потери качества и сокращение сроков изготовления мебели являются первоочередными задачами.



Описание программ: 1. KitchenDraw 4.5 (русская версия) — для дизайна кухни. 2. Astra 3.5 – для автоматизированного раскроя листовых. Детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя. Астра-Раскрой.


Роль качественного раскроя с этой точки зрения трудно переоценить. Во- первых, это увеличение коэффициента использования материалов. Данная задача решается двумя способами: более плотной укладкой деталей на листах и организацией эффективной работы с обрезками материалов.

Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов
Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1. Астра Раскрой скачать бесплатно. Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит.

  1. Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит, металла, стекла и пластиков. Простые и понятные инструменты программы позволяют: Быстро создать заказ для раскроя.
  2. Программа для чертежей, САПР скачать бесплатно. Астра Раскрой 5.1 — бесплатно скачать на SoftoMania.net, Название: Астра Раскрой 5. 1.

Немного подробнее рассмотрим последний способ. Необходимость учета и последующего использования обрезков очевидна. Однако организовать такую работу при больших объемах производства очень сложно, а при отсутствии средств автоматизации – практически невозможно из- за проблем хранения и идентификации. Решить проблему позволяет использование штрихового кодирования всей номенклатуры деталей и обрезков, участвующих в раскрое. В настоящее время подобная возможность включается в функционал многих систем автоматизированного раскроя.

WOODY 2.0(+модуль раскроя со складом Sawyer 1.6). Furniture (Конструирование шкафов-купе). Bcad-мебельщик 3.5 (3.7). Программы оптимизации раскроя листовых материалов: Cutting 2. Астра — Д3.5. Cut-Раскрой.

В- вторых, легкость исполнения карт раскроя позволяет сократить общее время изготовления изделий и количество брака. С точки зрения оптимизации карт раскроя, понятие легкости соответствует их технологичности. Конечно, это слишком упрощенное соответствие, но исходя из того, что до сих пор не существует достаточно полного определения технологичности карт раскроя, его вполне можно принять. Сегодня разработаны алгоритмы, позволяющие довести коэффициент использования материалов при раскрое до 9. Однако эти карты нужно еще исполнить. Вот здесь- то и могут возникнуть проблемы. Приведем один простой пример.

Допустим, сформирована карта раскроя, для исполнения которой на форматно- раскройном станке после отреза 1/5 части плиты оставшуюся часть надо перебазировать, т. Размер листа ДСт. П 2. 80. 0 х 2. 07. Отрезаем пятую часть листа по ширине. Остается часть листа размером 2. Толщина ДСт. П – 1. Проведя несложные расчеты, получим, что рабочему надо переместить 5.

А если толщина ДСт. П будет 2. 8 мм, то вес возрастет до 9. Проведем аналогию – стандартный мешок картошки весит «всего» 4. Какого качества работ можно ожидать от рабочего, заставляя его изготавливать такие карты раскроя. Аргументы вроде экономии материала вряд ли его воодушевят. В- третьих, раскрой – это первая технологическая операция в производстве мебели, которая задает ритм всех производственных участков мебельного предприятия.

Раскройный участок обеспечивает исходными деталями участки, реализующие последующие технологические операции: формообразование, облицовка кромок, присадка отверстий, упаковка изделий. От того, насколько ритмично партии однотипных деталей будут уходить с раскройного участка, зависит общее время выполнения заказов.

Опять приведу пример. Одинаковые детали с целью экономии материала размещены на пяти разных картах раскроя. Можете представить, сколько времени потребуется для того, чтобы передать их на дальнейшую обработку.

К тому же в непосредственной близости от станка придется складывать большое количество штабелей деталей разных типоразмеров. О какой ритмичности в этом случае может идти речь? В- четвертых, точность исполнения раскроя. Бытует мнение, что при изготовлении мебели допустимы допуски в несколько миллиметров. Хотя мебельная промышленность и не требует точности, присущей машиностроению, тем не менее, отклонения в размерах больше 0,5 мм недопустимы.

Иначе, о каком качестве можно говорить? Рассмотрим с этой точки зрения технологию исполнения раскроя. При каждом изменении размера отпиливаемой детали рабочему необходимо заново установить упоры, обеспечивающие необходимый размер. Каждая такая установка требует определенного времени и, что самое главное, выполняется с некоторой погрешностью, которая объясняется люфтами. Любому механику известно, что передвигая упоры в одном направлении, можно уменьшить суммарную погрешность. Тогда как попеременное передвижение упоров в разных направлениях способно существенно ее увеличить. Вот еще один показатель технологичности – уменьшение количества установок размеров как фактор повышения качества изделий.

Наконец, в- пятых. Сегодня даже небольшие предприятия приобретают высокопроизводительное пильное оборудование, которое предъявляет особые требования к формированию карт раскроя. Конечно, для него разработано и предлагается соответствующее программное обеспечение, но стоимость его способна поразить руководителя даже очень процветающего предприятия.

Особенно, если сравнить его со стоимостью отечественных программ раскроя, многие из которых обеспечивают ничуть не худшее качество карт. При этом обычные форматно- раскройные станки никто не собирается списывать. Значит, программа раскроя должна иметь возможность оптимального распределения заданий. Итак, чтобы ни говорили (а при подготовке материала неоднократно приходилось слышать мнение о неактуальности и малой значимости темы), оптимизация карт раскроя – важнейшая часть технологической подготовки в мебельном производстве, и ее эффективное решение требует автоматизации. Это означает, что программы автоматизированного раскроя становятся практическим инструментом повышения эффективности работы.

В настоящее время эти программы рассматриваются большинством мебельщиков в качестве составной части комплексной САПР. Именно такой подход способен обеспечить максимально эффективное его использование по трем основным причинам: автоматическое и на 1. Наверное, это понимают и разработчики автономных программ. При подготовке настоящего обзора приглашения были направлены по многим адресам, но откликнулись только разработчики комплексных САПР, представленных на отечественном рынке программного обеспечения (справедливости ради отметим, что не все). Это еще раз показывает, что будущее за интегрированными технологиями проектирования и производства.

Теперь непосредственно о настоящем обзоре. При его подготовке редакция преследовала две цели: показать мебельщикам текущее состояние дел в области автоматизации раскроя материалов для мебельной промышленности, чтобы обеспечить их информацией для обоснованного выбора программы; проследить динамику развития соответствующего программного обеспечения у ведущих игроков рынка мебельных САПР в России.

Для более детального анализа интересующиеся могут обратиться к упомянутому номеру журнала «Фабрика мебели» и составить собственное мнение о том, что сделано каждым из разработчиков. Это, согласитесь, позволит сделать определенные выводы на будущее. Всем участникам обзора было предложено кратко ответить на ряд вопросов, а также указать дополнительную актуальную для мебельщиков информацию, которая не вошла в вопросы анкеты. Для того, чтобы обеспечить максимально объективное сравнение возможностей программ раскроя, всем участникам было предложено раскроить один и тот же список деталей. Дабы избежать подозрений в предвзятости, было решено воспользоваться оригинальным алгоритмом формирования заданий на раскрой, «изобретенным» на сайте профессиональных мебельщиков http: //www. Promebelclub. ru/.

Интересующиеся могут посмотреть идею по ссылке http: //promebelclub. Был сгенерирован список деталей. Размеры деталей. Количество деталей. Помимо этого были заданы некоторые начальные условия: размер листа ДСт. П 2. 80. 0х. 20. 70 мм; детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. К сожалению, привести все полученные карты раскроя в качестве иллюстрации не позволяют рамки статьи.

Они выложены на сайте журнала и доступны по ссылкеwww. ФМ №3, 2. 01. 1)В статье приведена лишь одна карта раскроя, последняя. Ни для кого не секрет, что все программы начинают кроить хорошо. Это обусловлено математикой оптимизации раскроя, поэтому первые карты имеют плотную укладку и хорошую технологичность. Все же нюансы и неудобные детали концентрируются именно на последней карте. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя.

Астра- Раскрой. Программа Астра- Раскрой для формирования заказа обеспечивает ввод вручную, добавление из библиотеки изделий, получение списка деталей из программы Астра- Конструктор Мебели, импорт из Excel, CSV, TXT, из систем 1. С, CADWORK, Komandor Designer, К3, загрузка с web- сервера.

БАЗИС- Раскрой. Если БАЗИС- Раскрой используется автономно, то ввод размеров деталей производится вручную. Для максимального ускорения ручного ввода используется только клавиатура; мышь не задействуется. Если БАЗИС- Раскрой используется в составе комплекса БАЗИС- Мебельщик, то размеры панелей и их количество считываются с модели с учетом толщины облицовки, припусков на прифуговку и дальнейшие технологические операции, т.

Возможен ввод параметров деталей из файлов Excel. К3- Раскрой: Модуль К3- Раскрой можно использовать как в составе комплекса К3- Мебель, так и отдельно. В первом случае данные из К3- Мебель в раскрой передаются автоматически. При использовании К3- Раскрой в качестве самостоятельного модуля детали, материалы и деловые остатки добавляются вручную.

При этом существует возможность чтения деталей из архива типовых изделий. Это позволяет частично уйти от ручного ввода данных.

Программа раскроя ДСП. Программы раскроя ДСП

Если говорить о программах для распиловки древесно-стружечных материалов (ДСП), то есть программ для распиловки листов ДСП много, например можно использовать «Pro100 cut» .

В мебельном бизнесе программа распиловки листов ДСП играет довольно важную роль, ведь правильная распиловка листов ДСП является одним из важнейших качеств при изготовлении мебели.

Закажите пиленую ДСП прямо сейчас! …

Качество реза определить несложно: если на заготовках нет сколов, можно сделать вывод, что рез выполнен правильно. В мебельном бизнесе раскрой листовых материалов уделяется большое внимание. Изделия из ДСП выглядят не очень хорошо, если на видимой стороне присутствуют следы распила.

Сегодня в мебельных цехах все максимально автоматизировано. Например, на производстве используется ряд машин, вполне успешно справляющихся с этой задачей.Сюда входит такое оборудование, как форматно-отрезные, наполнительные и кромкооблицовочные станки.

Для скорейшего раскроя ДСП специалисты используют программу раскроя, такую ​​как Pro100 nest.

Обратите внимание на распил ДСП на пиле Festool. Если мы возьмем, например, ЛДСП, то лучше использовать форматно-раскройный станок, так как на этом станке удобно распиливать ДСП (в ​​день можно резать от ста листов). Что касается ценовой политики, то это зависит от компании, которая предлагает эту услугу.

Погружную пилу Festool можно также использовать для резки листов ДСП. Это не очень дорогой вариант. В связи с тем, что вышеупомянутая пила имеет неплохое соотношение в категории цена + качество, этот вариант пользуется популярностью. Также существуют следующие программы пиломатериалов из ДСП, на которые стоит обратить внимание.

Рассмотрим их более подробно:

«БАЗИС-РОСКРОЙ» — уникальные современные программы с интуитивно понятным и понятным интерфейсом и мощным математическим алгоритмом для оптимального раскроя любых материалов, используемых в мебельном производстве.Эти программы Basis-Cutting входят в комплекс «Базис-Мебельщик».

Следующая программа пиления, которая также популярна — РЕЗКА … Она предназначена для оптимального разрезания материала на части в зависимости от того, что вам нужно. Если вам нужна прямоугольная деталь, эта программа поможет вам сделать такую ​​деталь, если вам нужна линейная, она вырежет линейную. Эта программа используется не только для обработки дерева, но и для производства мебели, резки металла и так далее.Благодаря включенному в программу полноценному алгоритму резка производится с минимальными отходами.

Еще одна интересная программа распиловки — это программа Astra-D … Она предназначена для автоматизированной резки ДСП. Также он используется для резки других материалов, таких как пластик, стекло, металл и другие. Кроме того, программа Astra-D повышает эффективность и сокращает время, затрачиваемое на формирование плана раскроя. Программа предназначена для операционных систем windows… Пользователь сможет освоить работу в этой программе и просто разобраться в системе меню.

Теперь посмотрим на программу BestCut … Эта программа облегчает решение задач, связанных с распиловкой ДСП, расчетом стоимости материалов и работ. С ее помощью можно получить схему раскроя ДСП и оборудование, которое будет использоваться при этой процедуре. Также данная программа позволит вам получить точную раскройку листов ДСП на прямоугольные части.Важным фактом является то, что в нем учтены особенности, с которыми придется столкнуться в процессе обработки листов ДСП. Работа может поддерживаться через локальную сеть, что тоже довольно удобно.

Для резки ДСП рекомендуем обратить внимание на утилиту Astra Cutting и скачать ее. Это отличное приложение, которое отлично справляется со всеми своими функциями и опциями. В то же время программа отличается от обычных служебных и офисных приложений.Если вы загружаете Astra Raskroi бесплатно, то знайте, что программа предназначена для работы в компаниях, производящих мебель на заказ. Для среднего и малого бизнеса будет незаменимо бесплатное программное обеспечение для резки ДСП.

Вполне может возникнуть вопрос: зачем скачивать программу для раскроя ДСП, ведь раскроить листы для декоративных строительных конструкций самостоятельно не очень сложно, главное иметь определенные навыки в этой работе. В принципе, смысл здесь есть, но только в случае разовой работы.Однако профессиональным пользователям, постоянно работающим с такими материалами, бесплатная утилита Astra Nesting будет незаменима.


Среди функциональных возможностей Данное приложение относится к тому факту, что программное обеспечение для раскроя ДСП позволяет работать с целым заказом, в котором много продуктов, которые, в свою очередь, состоят из определенного количества деталей. Если вы скачаете программу бесплатно, то сможете вести собственную библиотеку запчастей, продуктов и запчастей. Эта функция будет очень полезна всем пользователям, особенно если покупатели выбирают стандартные запчасти на заказ, состоящие из стандартных запчастей.Кроме того, появляется возможность вести сквозной склад материалов, в этом случае оставшиеся после работы листы ДСП отправляются на склад для выполнения следующего заказа.

Отличная программа для раскроя ДСП скачать бесплатно Astra Nesting


Достаточно бесплатно скачать программу Astra Nesting для раскроя ДСП, чтобы в автоматическом режиме сгенерировать все необходимые карты раскроя. Естественно, программа учитывает все организационно-технологические параметры заказа, например, минимальное расстояние между пилами, тип пропила с учетом сквозных материалов, обрезку кромки листа, ширину реза и многое другое.При необходимости пользователи могут легко внести определенные коррективы, ведь для этого есть специальный редактор карт раскроя ДСП.

Еще одно положительное качество этого приложения заключается в том, что Astra Nestroi может использоваться для расчета и анализа обработки кромок материала независимо от его характера. Соответственно, скачав программное обеспечение, вы сможете получить всю информацию, касающуюся производства мебели, резки или шлифовки стекла, а также режущих кромок для последующей сварки.

Листовой материал можно разрезать и вручную, но это требует много времени и особых навыков. Это намного проще сделать с помощью сопутствующих программ. Они помогут вам оптимизировать план раскроя, предложат другие варианты компоновки и позволят вам отредактировать его самостоятельно. В этой статье мы выбрали для вас нескольких представителей, которые отлично справляются со своей задачей.

Astra Nesting позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии всего несколько шаблонов, но их список расширится после покупки лицензии на программу.Пользователь вручную формирует лист и добавляет детали в проект, после чего программа автоматически создает оптимизированный план раскроя. Он открывается в редакторе, где доступен для редактирования.

Астра S-Nesting

Следующий представитель отличается от предыдущего тем, что предлагает только базовый набор функций и инструментов. Кроме того, можно добавлять только заранее подготовленные части определенных форматов. План раскроя появится только после покупки полной версии Astra S-Nesting.Кроме того, существует несколько типов отчетов, которые создаются автоматически и могут быть немедленно распечатаны.

Plaz5

Plaz5 — устаревшее программное обеспечение, давно не поддерживается разработчиком, но это не мешает ему эффективно выполнять свою задачу. Программа достаточно проста в использовании, не требует специальных знаний и навыков. План раскроя создается достаточно быстро, от пользователя требуется лишь указать параметры деталей, листов и оформить карту.

ORION

Последним в нашем списке будет ORION. Программа реализована в виде нескольких таблиц, в которых создается необходимая информация, а затем создается наиболее оптимизированный план раскроя. Из дополнительных функций есть только возможность добавить ребро. ORION распространяется на платной основе, а пробная версия доступна для скачивания на официальном сайте разработчиков.

Раскрой листового материала — довольно сложный и трудоемкий процесс, но это при отсутствии специального программного обеспечения.Благодаря программам, которые мы рассмотрели в этой статье, процесс составления карты раскроя не занимает много времени, а от пользователя требуется приложить минимум усилий.

Раскрой — программа для раскроя листовых материалов: ДСП, стекла и др. Программа раскроя ДСП позволяет снизить и оптимизировать расход материала, в ней фиксируются отходы, в том числе «хозяйственные», которые не учитываются при расчете Стоимость заказа. Утилита может быть использована на предприятиях, занимающихся серийным производством корпусной мебели; для этого в его функционал было введено понятие заказа.Все выполненные заказы автоматически заносятся в базу заказов, в дальнейшем их можно повторить или изменить. Вы можете бесплатно скачать Cutting на этом сайте.

Чтобы начать работу с утилитой, необходимо указать размеры листа и детали, которые будут из него вырезаны. Тогда программа самостоятельно подберет оптимальный вариант стрижки с наименьшим количеством отходов. При необходимости вы можете использовать базу материалов, доступную в программе, которая содержит стандартные размеры листов или рулонов.В этом случае достаточно указать материал для раскроя, и утилита автоматически произведет расчет по стандартным параметрам листа.

Программа раскроя работает по двум основным алгоритмам оптимизации расхода древесно-стружечных плит — уменьшение общего количества отходов и увеличение непрерывной резки. Сокращение общих отходов означает сокращение количества отходов. Режим увеличения непрерывной резки, помимо уменьшения количества отходов, используется для создания максимальной резки, которую затем можно использовать для другого заказа.Вы также можете сэкономить на материале, объединив два заказа, если они используют один и тот же материал.

Основные преимущества Режущего инструмента

  • Два алгоритма оптимизации резки.
  • База данных типовых размеров листов.
  • Работа с двумя типами кромок.
  • Работайте как с листами, так и с рулонами.
  • База данных выполненных заказов.

Во время раскроя все разрезы выполняются от одного края листа до другого — по горизонтали или вертикали.Материал, израсходованный на раскрой и другие технологические операции, учитывается при расчете раскроя. Утилита позволяет работать с двумя типами кромок. Программа позволяет оптимизировать расход не только листов, но и рулонов. При необходимости можно использовать Nesting в сетевом режиме.

Сначала я использовал Cutting 2, затем Cutting 3. Они очень сильно различаются. Но мне больше понравилась версия Cutting 2. Третья версия имеет дополнительные функции, которые по большому счету не очень нужны для мелкосерийного производства.Cutting 2 по-прежнему помогает мне в предварительном расчете количества материала и длины линий резки для больших заказов, таких как кухня. Для создания окончательного плана резки я использую Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей PRO100. … Оба сайта можно переключить на русский язык и прочитать описание программ. А теперь опишу несложный процесс создания карт нарезки. …

Любой созданный нами проект мы открываем в PRO100. Щелкните вкладку Σ.

В открывшемся окне отобразится таблица, в которой будут указаны все элементы проекта с их характеристиками. Внизу окна найдите вкладку «Копировать все».

Щелкаем по нему. Теперь мы можем вставить таблицу с нашими элементами в список деталей в Раскрой 2. Но нам нужны только элементы основного материала, скажем, ДСП толщиной 18 мм. Поэтому откройте Excel и вставьте список элементов PRO100. Теперь выделяем те линии, в которых элементы не 18 мм и удаляем их.В результате остается таблица, состоящая из 4 столбцов, в одной из которых только цифра 18 во всех ячейках. Выберите и удалите этот столбец. Выделите оставшиеся элементы и скопируйте их. Запускаем Cutting 2. Таблица деталей справа.

Если он не пустой, щелкните значок X над правой таблицей и подтвердите очистку списка. Теперь щелкаем правой кнопкой мыши первую пустую ячейку списка и в раскрывающемся меню выбираем строку Добавить из буфера обмена.

Щелкните значок «Выполнить расчет».

План раскроя готов. Можно распечатать и использовать. Но столкнулся с некоторыми неудобствами. Например, цифры слишком маленькие, линии разреза недостаточно четкие.

Люди, которые резали для меня материал, были недовольны необходимостью использовать увеличительное стекло. Но для предварительного расчета стоимости изделия программа подошла отлично благодаря переводу деталей из PRO100 в Cutting 2, описанном выше.

Nowy Rozkroj — лучший оптимизатор.

Но все размеры деталей необходимо вводить вручную.

Программа рассчитывает сразу несколько вариантов резки.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей общей длиной линий реза, а кому-то нужен вариант с меньшим количеством обрезков (хлама).

Сначала в настройках указываю вариант резки без полосы,

, что позволяет размещать больше деталей.После первой попытки вырезания я вижу, сколько свободного места осталось на последнем листе. Если более 30% не занято деталями, то в параметрах программы указываю вариант горизонтального реза

и запустите окончательный расчет. Оставшуюся горизонтальную полосу популярных цветов материала продавец оставляет себе, что удешевляет мебель. Макеты раскроя, созданные программой Nowy Rozkroj, достаточно подробны и отчетливы, размеры отображаются идеально.

Результат резки может быть другим. Например, вы сделали оптимальный разрез с вариантом без полосы, и у вас получилось 3 листа и 3 детали. Это особенно важно, если продавец продает этот цвет материала не полосой, а только листом. В этом случае используйте следующую опцию:

При добавлении каждой детали снимите флажок «Структура» в таблице «Свойства детали».

Затем, глядя на свой проект, просмотрите детали и отметьте структуру в деталях, структура которой может соответствовать только проекту, т.е.е. другие варианты конструкции этих деталей не принимаются. Если этот способ не помогает, то уменьшите размеры скрытых деталей, таких как плинтусы и соединительные планки, на 10 мм и более. Но не переусердствуйте.

Есть еще один важный плюс этой программы. Если вы отметите кромку на одной стороне детали, она не переместится с этой стороны на другую, когда оптимизатор поворачивает деталь, что может случиться в других программах. В том случае, если торцевая кромка сделана из бумаги, размеры деталей остаются такими же, как в проекте, а если кромка ПВХ толщиной 1-2 мм, то не забудьте вычесть из размера прилегающей стороны от толщины клееного края.

Пример составления карты раскроя

Не обращайте внимания на начало видео до запуска программы Nowy Rozkrój. А дальше все по теме. Небольшая техническая заминка.

Если размер вашего листа, например, 2800 на 2070, а обрезка на стороне 10 мм, забывая, что вам нужно 4 мм для обрезки, вы указываете размер детали 2790 на 600 с краем 2790. В качестве в результате край съезжает на 600. Обратите внимание на это внимание.Я как-то карту не проверял и дал работать. Во-первых, у ребят было много хлопот, когда они приклеили край к стороне 600, потому что деталь упиралась в дверь мастерской, станок пришлось переставлять. Никто не думал, что расстояние 2,5 м от машины до стены может оказаться недостаточным. А во-вторых, пришлось заплатить, чтобы кромка была приклеена по длинной стороне, и в тот момент я на это не рассчитывал. Поэтому будьте осторожны.

Ошибка, с которой можно столкнуться при рисовании плана раскроя

Программ для раскроя ДСП.Порез

Оптимизация раскроя различных листовых материалов выполняется в специальных программах, что помогает сделать все правильно и сэкономить много времени на этой задаче. Мы составили небольшой список, в котором для вас отобрано несколько представителей такого программного обеспечения.

«Мастер 2» предоставляет пользователям большие возможности не только в составлении проекта раскроя, но и в ведении бизнеса. Поддерживается многопользовательский режим, есть сортировка и систематизация вводимой информации, хранятся данные о материалах и исполнителях.

Реализация склада поможет всегда быть в курсе оставшегося количества материалов. Имеется раздача по таблицам, где расположены активные заказы, плановые и архивные, администратор имеет доступ ко всей информации для просмотра и редактирования. «Мастер 2» имеет несколько сборок, одна из них бесплатна и доступна для скачивания на официальном сайте.

Раскрой 3

Этот представитель с огромным выбором материалов и деталей больше подходит для индивидуального использования.Раскрой хорошо оптимизирован, пользователю нужно будет только ввести необходимые размеры, выбрать материалы и при необходимости указать дополнительные настройки.

Cutting 3 предоставляет пользователям возможность использовать файлы других программ, например, реализована загрузка деталей из. Кроме того, поддерживается визуальный дизайн.

Астра Резка

Astra Cutting максимально упрощает процесс резки. Вам нужно только скачать детали, указать их размеры и дождаться завершения обработки карты раскроя.Поддерживаются сторонние и официальные библиотеки мебели и других объектов, подходящих для закупки таким образом.

Рекомендуем обратить внимание на наличие встроенной документации. Он систематизируется и формируется в процессе работы над проектом. Просто перейдите на соответствующую вкладку, когда вам это нужно, и распечатайте любой из скомпилированных документов.

В Интернете существует множество программ, выполняющих те же действия, что и представители нашей статьи, но все они копируют друг друга.Мы постарались подобрать наиболее подходящий и качественный софт.

Карта раскроя — это документация, в которой указано, какие детали необходимо вырезать из листа ДСП. Но, на самом деле, вырезать можно не только ДСП, но и любой листовой материал.

Используя размещение, вы можете увидеть, как можно размещать детали на листе. На карточке также есть информация об остатках, которые появятся в результате резки.

Таким образом, преимущество резки состоит в том, чтобы показать количество материала, которое потребуется для создания мебели.

Вы также можете произвести раскрой ДСП в компании, где будете покупать материалы, но наша задача — создать корпусную мебель в домашних условиях с минимумом затрат, и составить ее самостоятельно даже новичку не составит труда.

Для создания карты воспользуемся программой Cutting 2 (раскрой). Вы можете бесплатно скачать его в конце урока.

Интерфейс программы выглядит так:

В поле «Материалы» необходимо указать параметры листа ДСП, или, если у вас есть остатки, которые вы планируете вырезать, то размер остатков.Что касается размеров ДСП, то я использую листы от производителя Swisspan, размеры которых составляют 2750 * 1830 мм (для больших листов) и 2440 * 1830 мм (для маленьких).

Также обратите внимание, что в настройках листа ДСП необходимо выставить значения «Вырезать лист», так как листы изначально имеют сколы.

Если вы планируете приклеивать кромку ПВХ или хотите посчитать, сколько кромки бумаги понадобится для приклеивания, то вы можете также установить это в «Свойствах».

Для удобства можно выбрать цвет кромок. Эта особенность облегчит работу при использовании более 1 типа кромки. Например: 2 мм и 0,6 мм или используйте несколько цветов.

После настройки всех деталей нажмите кнопку «Развернуть» или F9.

Видим, что вырезка получилась неудачной. Чтобы решить проблему, можно попробовать перерезать или переложить детали самостоятельно. Щелкнув по части и перетащив ее в желаемое место.Также есть возможность разложить все на части, перетащив их на «не размещенные» части и разместив их самостоятельно по мере необходимости.

Важно! Делая надрез самостоятельно, убедитесь, что есть место для надреза, так как с линией реза змейкой можно все сделать «оптимально». После чего их никто не хочет резать.

Для раскроя ДСП рекомендуется обратить свое внимание на утилиту Astra Raskroy и скачать ее. Это отличное приложение, которое отлично справляется со всеми своими функциями и опциями.Более того, программа отличается от обычных служебных и офисных приложений. Если вы бесплатно скачиваете Astra Raskroy, то знайте, что программа предназначена для работы в компаниях, производящих мебель на заказ. На средних и малых предприятиях бесплатное программное обеспечение для раскроя ДСП будет незаменимым.

Вполне может возникнуть вопрос: зачем скачивать программу для раскроя ДСП, ведь самостоятельно разрезать листы для строительства декоративных конструкций не очень сложно, главное иметь определенные навыки в этой работе.В принципе, какой-то смысл здесь есть, но только в случае разовой работы. Однако для профессиональных пользователей, постоянно работающих с такими материалами, бесплатная утилита Astra Raskroy будет абсолютно необходима.


Среди функциональных особенностей этого приложения можно выделить то, что программное обеспечение для раскроя ДСП позволяет работать со всем заказом, в котором много продуктов, которые, в свою очередь, состоят из определенного количества деталей. Если вы загрузите программу бесплатно, вы сможете поддерживать свою собственную библиотеку запчастей, продуктов и запчастей.Такая функция будет очень полезна для всех пользователей, особенно если клиенты предпочитают заказывать типовые детали, состоящие из стандартных запчастей. Кроме того, есть возможность сквозного хранения материалов, в этом случае оставшиеся после работы листы ДСП отправляются на склад для следующего заказа.

Отличная программа для раскроя ДСП скачать бесплатно Astra Raskroy


Просто скачайте бесплатно программу Astra Nesting для раскроя ДСП, чтобы сгенерировать все необходимые раскройные карты в автоматическом режиме.Естественно, программа учитывает все организационно-технологические параметры заказа, например, минимальное расстояние между пилами, тип пропила, учет сквозных материалов, обрезку кромки листа, ширину пропила и гораздо больше. При необходимости пользователи могут без проблем внести определенные исправления, ведь для этого есть специальный редактор карт для раскроя ДСП.

Еще одним положительным качеством этого приложения является то, что Astra Raskroy можно использовать для расчета и анализа обработки кромок материала независимо от его природы.Соответственно, скачав программное обеспечение, вы сможете получить всю информацию, касающуюся производства мебели, резки или полировки стекла, а также режущих кромок для последующей сварки.

Если говорить о программах для распиловки древесно-листового материала (ДСП), то есть программ для распиловки листов ДСП много, например, можно применить «Pro100 open» .

В мебельном бизнесе важную роль играет программа по распиловке листов ДСП, ведь правильная распиловка листов ДСП — одно из важнейших качеств при изготовлении мебели.

Закажите раскрой ДСП прямо сейчас! …

Качество реза определить несложно: если на заготовках нет сколов, можно сделать вывод, что рез сделан так, как должен. В мебельном бизнесе большое внимание уделяется раскрою листовых материалов. Не очень хорошо смотрятся изделия из ДСП, если на видимой стороне есть следы распиловки.

Сегодня в мебельных магазинах все максимально автоматизировано. Например, в производстве используется ряд машин, которые вполне успешно справляются с этой задачей.Сюда входит такое оборудование, как форматтеры, машины для наполнения и кромкооблицовки.

Для быстрого раскроя ДСП специалисты используют программу раскроя, такую ​​как раскрой Pro100.

Обратите внимание на распиловку древесностружечных плит на пиле Festool. Если взять, например, ДСП, лучше использовать форматную пилу, так как на этом станке удобно распиливать ДСП (можно резать от сотни листов в день). Что касается цен, то это зависит от компании, которая предлагает эту услугу.

Погружную пилу Festool можно также использовать для резки древесно-стружечных плит. Она не очень дорогой вариант. В связи с тем, что вышеупомянутая пила имеет неплохое соотношение в категории цена + качество, этот вариант пользуется популярностью. Также существуют следующие программы распиловки ДСП, на которые стоит обратить внимание.

Рассмотрим их более подробно:

БАЗИС-РАСКРОЙ — уникальные современные программы, с понятным и понятным интерфейсом и мощным математическим алгоритмом для оптимального раскроя любых материалов, используемых в мебельном производстве.Эти программы Basis-Cutting включены в комплекс Basis-Furniture Worker.

Следующая программа резки, которая также популярна — CUTTING . Он предназначен для оптимального распиливания материала на части, в зависимости от того, какие нужны. Если нужна прямоугольная деталь, эта программа поможет сделать такую ​​деталь; если надо, линейный, нарежет линейный. Эта программа используется не только для обработки дерева, но и для производства мебели, резки металла и так далее.Благодаря полноценному алгоритму, который есть в программе, резка производится с минимальными отходами.

Еще одна интересная программа резки — это программа Astra-D . Он предназначен для автоматизированного раскроя ДСП. Также он используется для резки и других материалов, таких как пластик, стекло, металл и другие. Кроме того, программа Astra-D повышает эффективность и сокращает время, затрачиваемое на формирование карты раскроя. Программа разработана для операционной системы Windows.Пользователь сможет освоить работу в этой программе и просто разобраться в системе меню.

Теперь рассмотрим программу Bestcut . Эта программа облегчает выполнение задач, связанных с распиловкой ДСП, расчетом стоимости материалов и работ. С его помощью можно получить схему распила древесностружечных плит и оборудование, которое будет использоваться при этой процедуре. Также эта программа позволит получить точные карты раскроя листов ДСП на прямоугольные части.Немаловажным фактом является то, что учитываются особенности, с которыми придется столкнуться в процессе обработки листов ДСП. Работа может поддерживаться через локальную сеть, и это тоже довольно удобно.

Карта раскроя — это документация, в которой указано, какие детали необходимо вырезать из листа ДСП. Но, на самом деле, вырезать можно не только ДСП, но и любой листовой материал.

Используя размещение, вы можете увидеть, как можно размещать детали на листе. На карточке также есть информация об остатках, которые появятся в результате резки.

Таким образом, преимущество резки состоит в том, чтобы показать количество материала, которое потребуется для создания мебели.

Вы также можете произвести раскрой ДСП в компании, где будете покупать материалы, но наша задача — создать корпусную мебель в домашних условиях с минимумом затрат, и составить ее самостоятельно даже новичку не составит труда.

Для создания карты воспользуемся программой Cutting 2 (раскрой). Вы можете бесплатно скачать его в конце урока.

Интерфейс программы выглядит так:

В поле «Материалы» необходимо указать параметры листа ДСП, или, если у вас есть остатки, которые вы планируете вырезать, то размер остатков. Что касается размеров ДСП, то я использую листы от производителя Swisspan, размеры которых составляют 2750 * 1830 мм (для больших листов) и 2440 * 1830 мм (для маленьких).

Также обратите внимание, что в настройках листа ДСП необходимо выставить значения «Вырезать лист», так как листы изначально имеют сколы.

Если вы планируете приклеивать кромку ПВХ или хотите посчитать, сколько кромки бумаги понадобится для приклеивания, то вы можете также установить это в «Свойствах».

Здравствуйте, друзья.

В этой статье мы поговорим об одной практической стороне изготовления мебели.

Спроектировав любую мебель, вы получаете ее детализацию или перечень всех деталей, необходимых для ее сборки.

А следующим шагом будет покупка листов ДСП, и нарезка из них этих очень разработанных вами деталей.

Здесь у вас может быть два варианта:

Или вы приносите свою детализацию туда, где вам будет ДСП (и это в основном то же место, где вы ее купите), и в соответствии с вашей детализацией они это сделают, нарезать листы материала на необходимые детали.

Или вы изначально сделаете схему, по которой будет обрабатываться листовой материал.

Раскрой карт — это схема раскроя листа (например, того же ДСП) на нужные детали.

Любая такая карточка всегда показывает наличие использованного остаточного материала.

Эти же детали можно разложить на листе так, чтобы в одном случае размер остатков был большим, а в другом — меньше.

Конечно, большие остатки нужны всегда, так как их еще можно сделать.

Следовательно, в случае, когда кто-то делает эту документацию за вас, размер ваших остатков зависит только от этого.

А если делаешь сам, то размещаешь детали так, чтобы получить как можно больше остатков.

Вручную, конечно, никто не делает, так как это очень трудоемко.

Для этих целей давно придуманы очень хорошие программы.

Но, мы рассмотрим вариант попроще: один исходный лист ДСП и детали к нему.

Перед тем, как произвести расчет деталей, в исходном листе можно установить срез на концах (в данном случае 7 миллиметров).

После этого, щелкнув значок «калькулятор», программа автоматически разложит детали на заданный лист.

Как видно на рисунке, даже если некоторые детали не поместились в лист, их можно увидеть в окне ниже.

В этом окне расположение любых деталей можно менять по своему усмотрению, вращая их вокруг оси (если, конечно, в свойствах, указанных в настройках деталей, эта функция не заблокирована). Одним словом, сделайте все, чтобы остатки были как можно больше.

Когда детали будут разложены по мере необходимости, вы можете щелкнуть мышью по виду этого листа.

В этом режиме отображается расположение всех деталей, общая длина реза, площадь деталей и остатков, одним словом вся необходимая информация.

После этого, нажав на соответствующий значок, все листы с вырезкой, а также список всех деталей можно распечатать на принтере.

Это будет ваша карта раскроя (склейка мебельной кромкой и на ней еще отмечены эскизы нестандартных (криволинейных и т.п.) деталей).

Таким образом, как видите, сделать выкройку листа самостоятельно довольно просто.

Считаю, что это должен уметь самый обыкновенный мебельщик, поскольку все это в определенном смысле говорит об уровне его квалификации.

Ну на этом я «закруглюсь», до встречи.

Данная статья является логическим завершением серии статей о самостоятельном проектировании и расчете домашней мебели.

Здесь я расскажу о том, как сделать экономную резку в домашних условиях, укажу на всевозможные нюансы и возможные подводные камни, к которым следует быть готовым, принимая решение заказать распил ДСП в мебельном производстве.

FAQ или часто задаваемые вопросы

1 — Зачем рубить самостоятельно? — Прежде всего, самостоятельная раскройка деталей в листе ДСП — ваша экономия.

Дело в том, что большинство мебельных компаний, производящих распил ДСП, продают детали индивидуально. То есть, если нужные вам детали не размещены на листе ДСП, а хотя бы одна деталь находится на второй плите, придется заплатить за два полных листа ДСП.

Согласитесь, двумя плитами платить не очень выгодно, если по факту оказывается, что на шкафу или кухне остается только лист ДСП и пара мелких деталей.

Именно поэтому раскрой лучше делать дома самостоятельно, по которому заказывать раскрой в мебельной мастерской.

2 — Что делать, если после резки ДСП остался большой остаток? — Все просто — по-новому взгляните на свою квартиру и дом. Возможно, вы не против, чтобы вам понадобился небольшой журнальный столик или книжные полки.

Используйте остаток рационально, продумайте несколько новых декоративных и функциональных элементов для интерьера и добавьте их в свой крой.

Таким образом, покупка деталей из ДСП из заведомо невыгодной превратится в очень экономичную и продуманную.

3 — Из чего состоит ДСП? Как понять выражение мебельщиков — по структуре или против структуры? — Обратите внимание на цвет ЛДСП, если в нем есть древовидный рисунок, то он имеет схематическое изображение этой самой «структуры», а именно, строение коры дерева, имитирующее ту или иную породу ( бук, ясень, сосна, дуб, ольха, вишня и другие.)

Согласитесь, довольно глупо выглядят мебельные фасады, на которых разбросан узор (структура) — то по одному, то по второму по горизонтали, то снова по бокам.

Поэтому, прежде чем заказывать ДСП в производстве, необходимо иметь под рукой перечень деталей, написанный по определенным правилам и последовательности.

Итак, обратите внимание, как выглядит плита ЛДСП с рисунком.

Видно, что конструкция идет по длинной стороне. Причем, если детали лежат параллельно показанным волокнам — мебельщики назовут такую ​​деталь «по структуре», а если она перпендикулярна — то «против конструкции».


4 — Как правильно указать размеры в списке, чтобы детали одного типа имели одинаковый рисунок структуры? — Первое и самое главное — определить видимые элементы, на которых конструкция должна располагаться в одном направлении.

Например, фасады, стенки шкафов, переднее основание. А вот те детали, которые находятся внутри шкафа (внутренние полки, борта ящиков и тому подобное), можно произвольно вырезать из листа ДСП.

При указании габаритов мебельной мастерской лучше заранее оговорить, где вы планируете резать ДСП, какой размер детали следует указать в первую очередь.

В большинстве мебельных компаний первым указывают размер детали, идущей по конструкции, то есть по рисунку.

Теперь внимательно посмотрите на схематический набросок ниже — на нем я попытался максимально полно изобразить, как детали будут выглядеть в размерах, указанных структурой и по отношению к структуре.


5 — Какова раскладка листа ДСП? Почему при самостоятельной резке деталей из ДСП нужно указывать размер плиты меньше действительного? — Действительно, зная стандартные размеры листа ДСП, создавая разрез, нужно учитывать раскладку листа, что обязательно будет сделано в мастерской перед тем, как разрезать детали.

Обычно края пластины содержат сколы, неровности, возможно, даже небольшую припухлость.Поэтому пилы «основывают лист ДСП» — пропиливают по 10-15 мм с каждой стороны. Исходя из этого, следует также сделать базирование, то есть взять под нужный размер, например, не 1830 х 2750 мм, а 1810 х 2730 мм.


6 — Какая ширина пропила и чему она равна? — Ширина пропила — это ширина пропила пилы. Пила, установленная на пильный станок, имеет толщину 4 мм, а это значит, что между деталями будет пропил толщиной этих самых 4 мм.

То есть реальный размер, на котором будут располагаться две детали 300 и 400 мм, не 700 мм, а 300 + 400 + 4 = 704 мм. Каждый разрез также нужно учитывать при разрезании.


Ну вот и все, теперь вы готовы приступить непосредственно к вырезанию деталей из ДСП самостоятельно, что можно сделать двумя способами — вручную, с помощью линейки, листовки, ластика, калькулятора и с помощью автономной или онлайн-программы компьютерного раскроя.

Ручная резка деталей из ДСП: пошаговая инструкция

1 Нарисуйте на листе бумаги, желательно в масштабе, размеры тарелки.Не забудьте уменьшить его с каждой стороны на 10 мм.

2 Отсортируйте список по однородности необходимых деталей. Например, стенки кухонных шкафов имеют одинаковые размеры — 500 х 712 мм.

Их очень много, выпишите все такие детали отдельно. По тому же принципу продолжаем сортировку: та же ширина, та же структура и так далее.

3 Сначала раскладываем на листе ДСП большие детали и те, которые должны иметь аналогичную структуру. Не забываем про ширину пилы — 4 мм! Здесь вам обязательно пригодится калькулятор.


4 Разместите остальные детали. Вы можете проработать несколько вариантов, пока не получите тот, который является идеальным, максимально экономичным и прибыльным.

Вырезание деталей в листе ДСП с помощью компьютерных онлайн- и офлайн-программ

В Интернете в открытом доступе существует множество программ раскроя ДСП, предлагающих сразу несколько вариантов раскроя.

Такие программы можно поискать на специализированных мебельных форумах или просто набрав в любой поисковой системе запрос: «Программа раскроя ДСП бесплатно.”

Поиск вернет три основных варианта:

1 Скачайте программу раскроя на свой компьютер — самая распространенная и удобная для новичков программа раскроя ДСП — Раскрой. Простой интерфейс, понятная разметка и множество вариантов распиловки листа.

2 Создавайте раскрой ДСП онлайн — здесь вам не нужно загружать на компьютер программы, которые могут оказаться бесполезными в будущем.

3 Раскрой и заказ распиловки ДСП онлайн на сайте мебельной компании идеально, если производственный цех удобен для вас географически.

Таким образом, вы «одним выстрелом убьете двух, а может и больше зайцев» — выберите на сайте ЛДСП, что есть в необходимом количестве, сделайте экономную разделку, посмотрите стоимость и сразу, сидя дома, закажите срез ДСП в мебельной мастерской.

Еще раз повторю важные моменты …

Основные правила раскроя ДСП

  • Размер листа ДСП необходимо вводить с учетом базовой плиты.
  • Ширина пропила — 4 мм.
  • Детали в нарезке нужно производить с учетом своего строения.

Если остались вопросы — задавайте их прямо здесь, под статьей. Я постараюсь оперативно ответить.

Также, если есть актуальные мебельные темы, о которых вы хотели бы прочитать, напишите о них в комментариях. Возможно, это послужит толчком для написания следующей статьи.

Всегда Ваш, Тимур Денисов.

Загрузить версию

Раскрой 6.54.121– интересная и необходимая программа с возможностью построения карты раскроя различных промышленных материалов. Например, резка ДСП, стекла, пластика, рулонных материалов и листов.

Основные «фишки» программы:
  • Работа в приложении начинается с внедрения понятия «Заказ». Считается, что это комплекс деталей с заданными параметрами высоты и ширины. Детали установлены в прямоугольной форме.
  • Вы можете указать желаемое количество деталей в заказе.В этом случае программа выдаст оптимальное количество листов для покупки.
  • Есть возможность просмотреть историю заказов, изменить уже выполненные или повторить с новыми параметрами.
  • Для каждого отдельного элемента можно указать символическое название, количество этих элементов и наличие / отсутствие кромки (в частности, при изготовлении мебельного щита).
  • Наряду со стандартными листами можно ввести дополнительные листы и обрезать их рядом с основными листами.
  • Вы можете указать количество «хозяйственных отходов» для их последующего использования. Это возможно при большом массовом производстве.
  • Вы можете указать размер технологических отходов, например, расход материала на резку.
  • При проведении расчета можно комбинировать разные заказы из одного материала. Таким образом, вы можете сэкономить на обрезке.
  • В бесплатной программе для резки можно работать с двумя типами кромок.
  • Разрез производят гильотинным методом, то есть от края до края.Все секции ровные, строго вертикальные или горизонтальные.
  • В программе есть два способа резки: минимизация общих отходов (максимальная степень использования материала) и максимизация непрерывной резки (минимальные отходы плюс максимальная деловая резка).
  • При резке материала в рулоне программа на станке может выбрать вариант размещения элементов на ленте. Все части будут прямоугольными и неизвестной высоты.
  • Возможно использование программы резки в сетевом режиме.
  • Языкового барьера нет, так как вышла программа на русском языке.
  • Интерфейс простой, спокойных цветов, как и у любой другой графической программы.
  • Операционные системы, для которых подходит программа: WindowsXP, WindowsVista, Windows7.


Программа раскроя листового и рулонного материала используется в различных технических и промышленных отраслях промышленности, фабриках, фабриках, а также на малых предприятиях. В домашних условиях с помощью этой программы можно произвести расчеты при строительстве сада или бани, ремонте интерьера или облицовки дома.Раскрой 6.54.121 обеспечит качественный и быстрый расчет материала. Чаще всего приложение используется для расчета ДСП и стекла.

Где можно безопасно и бесплатно скачать программу.

Спешите скачать программу с Softldol.com. Доступен по прямой ссылке без регистрации и платных сообщений.

Версия: 6.54.121
Статус программы: Условно-бесплатная
Размер: 3,5 Мб
Разработчик: Андрей Куснецов
Система: Windows 7, 8, XP, Vista
Русский язык: Есть

Скачать версию 6.54 бесплатно

Сначала я использовал Cutting 2, затем Cutting 3. Они очень сильно различаются. Но мне понравился Cutting 2 больше. В третьей версии есть дополнительные функции, которые по большому счету не очень нужны для мелкосерийного производства. Cutting 2 и теперь помогает мне в предварительном расчете количества материала и длины линий реза для больших заказов, таких как кухня. Для создания окончательной раскройной карты я использую программу Nowy Rozkrój (Cut Optimiser или New Cut Manager) от создателей программы PRO100.. Оба сайта можно переключить на русский и посмотреть описание программ. А теперь я опишу простой процесс создания раскройных карт. .

Открываем любой созданный нами проект в PRO100. Щелкните вкладку Σ.

В открывшемся окне отобразится таблица, в которой будут указаны все элементы проекта с их характеристиками. Внизу окна мы находим вкладку «Копировать все».


Щелкните по нему. Теперь мы можем вставить таблицу с нашими элементами в список деталей в Cutting 2.Но нам понадобятся только элементы из основного материала, например, ДСП толщиной 18 мм. Поэтому откройте Excel и вставьте список элементов PRO100. Теперь выберите те строки, в которых удалены элементы, отличные от 18 мм. В результате остается таблица, состоящая из 4 столбцов, в одной из которых во всех ячейках только номер 18. Выделите и удалите этот столбец. Выделите остальные элементы и скопируйте. Запускаем программу Cutting 2. Таблица деталей справа.

Если он не пуст, щелкните значок X над правой таблицей и убедитесь, что список очищен.Теперь мы щелкаем правой кнопкой мыши первую пустую ячейку в списке и выбираем строку Добавить из буфера обмена в раскрывающемся меню.


Щелкните значок Рассчитать.

Раскройная карта готова. Можно распечатать и использовать. Но столкнулся с некоторыми неудобствами. Например, цифры маленькие, линии разреза недостаточно четкие.


Люди, которые разрезали мне материал, были недовольны необходимостью использовать увеличительное стекло. Но для предварительного расчета стоимости изделия программа подошла отлично благодаря переводу деталей из PRO100 в Cutting 2, описанном выше.

Nowy Rozkroj — лучший оптимизатор.


Но все размеры деталей нужно вводить вручную.


Программа рассчитывает сразу несколько вариантов резки.

В зависимости от того, что для вас важно, вы выбираете свой вариант. Мне больше подходит вариант с меньшей общей длиной линий реза, но кому-то нужен вариант с меньшим количеством резов (хлам).

Сначала в настройках указываю вариант резки без полосы,


, что позволяет размещать больше деталей.После первой попытки резки я вижу, сколько свободного места осталось на последнем листе. Если более 30% не занято деталями, то в параметрах программы указываю вариант горизонтального реза


и запустите окончательный расчет. Продавец сохраняет оставшуюся горизонтальную полосу беговых цветов материала, что снижает стоимость мебели. Карты вложений, созданные Nowy Rozkroj, довольно подробны и отчетливы, размеры отображаются идеально.


Результат резки может быть другим.Например, вы сделали оптимальный вырез для варианта без полосы, а у вас получилось 3 листа и 3 детали. Это особенно важно, если продавец продает этот цвет материала не полосой, а только листом. В этом случае примените следующий вариант:

При добавлении каждой детали снимите флажок в таблице «Свойства детали» в пункте «Структура».

Затем, глядя на свой проект, просмотрите детали и отметьте структуру в деталях, структура которой может соответствовать только проекту, т.е.е. другие варианты конструкции этих деталей недопустимы. Если этот способ не помогает, то уменьшите размер скрытых деталей, таких как плинтусы и соединительные планки, на 10 и более мм. Но не переусердствуйте.

Есть еще один важный плюс этой программы. Если вы отметили кромку с любой стороны детали, то она не будет перемещаться с этой стороны на другую, когда оптимизатор поворачивает деталь, что может случиться в других программах. В том случае, если торцевой край бумажный, размеры деталей остаются такими же, как и в конструкции, а если край ПВХ толщиной 1-2 мм, то не забудьте вычесть толщину края с прилегающей стороны из склеенная сторона.

Пример отображения вложения

На начало ролика, перед запуском Новы Розкрой, не обращайте внимания. А дальше все по теме. Небольшая техническая заминка.

Если размер вашего листа, например, 2800 на 2070, а обрезка на стороне 10 мм, забывая, что вам нужно 4 мм для обрезки, вы указываете размер детали 2790 на 600 с краем 2790. В качестве В результате край скользит на 600. Обратите внимание на это — внимание. Я как-то карту не проверял и дал работать.Во-первых, мучались ребята, когда клеили край на бортик 600, потому что деталь упиралась в дверь мастерской, приходилось двигать станком. Никто не думал, что расстояние от машины до стены 2,5 м может оказаться недостаточным. А во-вторых, пришлось заплатить, чтобы кромка была приклеена по длинной стороне, и в тот момент я на это не рассчитывал. Поэтому будьте осторожны.

Скачать программу резки. Программы раскроя ДСП

План раскроя — это документация, в которой указано, какие детали необходимо вырезать из листа ДСП.Но, на самом деле, вырезать можно не только ДСП, но и любой листовой материал.

Используя размещение, вы можете увидеть, как детали могут быть размещены на листе. Карта также содержит информацию об остатках, которые будут в результате резки.

В конечном счете, преимущество раскроя состоит в том, что он отображает количество материала, которое потребуется для создания мебели.

Вырезать ДСП также можно в компании, где вы будете покупать материалы, но наша задача — создать корпусную мебель в домашних условиях с минимальными затратами, и сделать ее самостоятельно даже новичку не составит труда.

Для создания карты воспользуемся программой Cutting 2. Вы можете бесплатно скачать его в конце урока.

Интерфейс программы выглядит так:

В поле «Материалы» необходимо указать параметры листа ДСП или, если у вас есть остатки, которые вы планируете резать, то размер остатков. Что касается размеров ДСП, то я использую листы от производителя Swisspan, размеры которых составляют 2750 * 1830 мм (для больших листов) и 2440 * 1830 мм (для маленьких листов).

Также обратите внимание, что в настройках листа ДСП необходимо выставить значения для «Вырез листа», так как листы изначально имеют сколы.

Если вы планируете приклеивать кромку ПВХ или хотите рассчитать, сколько кромки бумаги потребуется для приклеивания, то вы также можете установить это в «Свойствах».

Для удобства есть возможность выбора цвета кромки. Эта функция упростит работу с более чем одним типом кромок.Например: 2 мм и 0,6 мм или используйте несколько цветов.

После настройки всех деталей нажимаем кнопку «Вырезать» или F9.

Видим, что разрез был неудачным. Для решения проблемы можно попробовать самостоятельно перекроить или сдвинуть детали. Щелкнув по детали и перетащив ее в желаемое место. Также есть возможность развернуть все, перетащив его в «неразмещенные» части и разместив самостоятельно по мере необходимости.

Важно! При оформлении черенка следите за тем, чтобы было место для разреза, так как все можно сделать «оптимально» с линией разреза змейкой.После чего их никто не хочет резать.

Cutting — это программа, предназначенная для автоматизации рабочего процесса на мебельных фабриках.

Приложение

Эта программа способна автоматизировать процесс создания мебельной продукции и делает это на нескольких уровнях. Во-первых, с помощью «Нестинга» легко избежать ошибок и неточностей, которые могут быть допущены при оформлении и непосредственном исполнении заказа. Во-вторых, использование специального программного обеспечения предоставляет подрядчику удобную систему учета заказов и возможность их сохранения и редактирования.Также стоит отметить, что, помимо ДСП, программа может использоваться для резки стекла, металла и других листовых или рулонных материалов.

Функциональный

Как отмечалось выше, «Раскрой» позволяет вести базу данных пользователей, которая включает заказы и подробную информацию о них — используемый материал, параметры деталей, их количество и т. Д. Вы можете вносить изменения в заказ, даже если он уже выполнено, а также пересчитать.

Расчет карты раскроя заготовок для будущей мебели выполняется по нескольким алгоритмам — минимизация общих отходов и максимальное количество непрерывных браков.Это значит, что после того, как вы указали параметры, «Раскрой» подскажет, как правильно нанести рисунки на ДСП, металл или стекло, чтобы исключить ненужные траты материалов. Именно по этой причине Программное обеспечение, в дополнение к Базе пользователей, создает и проверяет отдельную Базу, в которой хранится информация о производственных отходах, которая не учитывается при объявлении окончательной стоимости заказов и может быть отправлена ​​для этого. называется переработкой.

Основные характеристики

  • автоматизирует проектирование мебели и дальнейшее ее изготовление;
  • предлагает сразу два алгоритма резки, помогая избежать ненужных остатков материала;
  • программа работает как с листами, так и с рулонами;
  • позволяет вести базу данных, содержащую заказы клиентов и подробную информацию о них;
  • имеет довольно простой и понятный интерфейс.

Раскрой — программа для раскроя листовых материалов: ДСП, стекло и др. Программа раскроя ДСП позволяет снизить и оптимизировать расход материала, в ней фиксируются отходы, в том числе «хозяйственные», которые не учитываются при расчете стоимость заказа. Утилита может быть использована на предприятиях, занимающихся серийным производством корпусной мебели; для этого в его функционал было введено понятие заказа. Все выполненные заказы автоматически заносятся в базу заказов, в дальнейшем их можно повторить или изменить.Вы можете бесплатно скачать Cutting на этом сайте.

Чтобы начать работу с утилитой, необходимо указать размеры листа и детали, которые будут из него вырезаны. Тогда программа самостоятельно подберет оптимальный вариант стрижки с наименьшим количеством отходов. При необходимости вы можете использовать базу материалов, доступную в программе, которая содержит стандартные размеры листов или рулонов. В этом случае достаточно указать материал для раскроя, и утилита автоматически произведет расчет по стандартным параметрам листа.

Программа раскроя работает в соответствии с двумя основными алгоритмами оптимизации расхода древесно-стружечных плит — сокращение общих отходов и увеличение непрерывной обрезки. Сокращение общих отходов означает сокращение количества отходов. Режим увеличения непрерывной резки, помимо уменьшения количества отходов, используется для создания максимальной резки, которую затем можно использовать для другого заказа. Вы также можете сэкономить на материале, объединив два заказа, если они используют один и тот же материал.

Основные преимущества Режущего инструмента

  • Два алгоритма оптимизации резки.
  • База данных типовых размеров листов.
  • Работа с двумя типами кромок.
  • Работайте как с листами, так и с рулонами.
  • База данных выполненных заказов.

Во время резки все разрезы выполняются от одного края листа до другого — горизонтально или вертикально. Материал, израсходованный на раскрой и другие технологические операции, учитывается при расчете раскроя. Утилита позволяет работать с двумя типами кромок. Программа позволяет оптимизировать расход не только листов, но и рулонов.При необходимости можно использовать Nesting в сетевом режиме.

Программа для автоматизации раскроя ДСП, материального, материального и финансового учета. Позволяет полностью автоматизировать производство деталей мебели на заказ (распил ДСП, ДВП, МДФ, стекла и др.). Полный контроль на всех этапах производства. Удобные печатные формы и отчеты. Этикетки на запчасти могут в десятки раз сократить затраты на отходы, а журнал событий сводит к нулю возможность мошенничества и краж со стороны сотрудников.

Новая версия программы для раскроя ДСП MASTER 2. Вы можете бесплатно скачать раскрой ДСП. Позволяет распиливать древесно-стружечные плиты для раскроя мебели.

Вырежьте ДСП и другие листовые материалы бесплатно. Скачайте бесплатную версию программы раскроя ДСП.

Скачать размер 7.71 Мб

Минимальные системные требования для MASTER 2

Для работы программы требуются следующие компоненты:

Windows XP, Vista
Microsoft XML Paper Specification Essentials Pack
Windows 7 Microsoft.Распространяемый пакет .NET Framework 4

Пожалуйста, внимательно прочтите лицензионное соглашение перед загрузкой. Если вы не согласны с условиями лицензионного соглашения, то отмените загрузку файла.

Открыть ДСП для бесплатного скачивания. Программа МАСТЕР 2 для бесплатного раскроя ДСП.

Лицензионное соглашение с конечным пользователем MASTER 2

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ СОГЛАШЕНИЕ: ЗАГРУЖАЯ, УСТАНАВЛИВАЯ ИЛИ ИСПОЛЬЗУЯ ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ВЫ (ФИЗИЧЕСКОЕ ИЛИ ЮРИДИЧЕСКОЕ ЛИЦО) ПРИНИМАЕТЕ УСЛОВИЯ ЭТОГО ЛИЦА.ЕСЛИ ВЫ НЕ СОГЛАСНЫ С УСЛОВИЯМИ НАСТОЯЩЕГО СОГЛАШЕНИЯ, ВЫ НЕ ДОЛЖНЫ ЗАГРУЗИТЬ, УСТАНОВИТЬ ИЛИ ИСПОЛЬЗОВАТЬ ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ДОЛЖНЫ УДАЛИТЬ ВСЕ ЕГО КОМПОНЕНТЫ.

1. УСЛОВИЯ И СОКРАЩЕНИЯ

1.1 «Программное обеспечение» — программное обеспечение, лицензируемое по данному лицензионному соглашению с конечным пользователем, а именно программа для раскроя листовых материалов и учета остатков «МАСТЕР 2».

1.2 «Соглашение» — это лицензионное соглашение с конечным пользователем.

1.2 «Документация» — означает руководство пользователя, справочную систему, а также техническую информацию, размещенную на официальном сайте.

1.3 «Идентификационный файл» — файл, созданный пользователем после первого запуска программы для однозначной идентификации компьютера и создания файла лицензии.

1.4 «Лицензионный файл» — это файл, созданный поставщиком Программного обеспечения и содержащий информацию о держателе лицензии и компьютере, на котором лицензируется Программное обеспечение.

2. ПРЕДОСТАВЛЕНИЕ ЛИЦЕНЗИИ

2.1 Разработчики Программного обеспечения предоставляют вам как физическому или юридическому лицу лицензию на использование копии Программного обеспечения в порядке, предусмотренном соглашением.Программное обеспечение предоставляется по лицензии, а не продается.

2.2 После оплаты стоимости лицензии на программное обеспечение вы имеете право установить Программное обеспечение на количество компьютеров, указанных в платной лицензии.

2.3 После установки Программного обеспечения и первого запуска вам необходимо создать файл идентификации и отправить его разработчикам для создания лицензии.

2.4 После оформления лицензии вы получите сообщение на адрес электронной почты, указанный при регистрации. Сообщение будет содержать файл лицензии, который позволит вам запустить Программное обеспечение на любом компьютере по вашему выбору.

2.5. Вы соглашаетесь с тем, что исходный код Программного обеспечения предоставляется по лицензии «КАК ЕСТЬ», без каких-либо гарантий, и вы соглашаетесь с тем, что разработчики не обязаны предоставлять техническую поддержку для исходного или модифицированного исходного кода Программного обеспечения. .

3. ОГРАНИЧЕНИЯ

3.1 Вы не можете использовать Программное обеспечение на другом компьютере, кроме того, для которого был создан Файл лицензии.

3.2 Вы не имеете права распространять какую-либо часть Программного обеспечения, документации или файла лицензии.

3.3 Вы не можете изменять исходный код Программного обеспечения или каких-либо его компонентов.

3.4 Вы не можете декомпилировать Программное обеспечение в исходный код или осуществлять обратный инжиниринг, использовать исходный код в других программных продуктах или переводить на другие языки.

3.5 Вы не можете копировать Документацию или использовать ее части.

3.6 Вы не можете сдавать Программное обеспечение в аренду, вам разрешается полностью передать все права на использование копии Программного обеспечения в соответствии с настоящим соглашением при условии передачи всех копий Программного обеспечения (включая предыдущие версии, если таковые имеются) и согласие принимающей стороны с условиями Соглашения…

4. ПРЕКРАЩЕНИЕ ЛИЦЕНЗИИ

4.1 Разработчики оставляют за собой право прекратить действие лицензии, если вы нарушите условия настоящего Соглашения. В таком случае вы должны удалить все копии Программного обеспечения, документации и файлов лицензий.

4.2 Вы имеете право прекратить действие лицензии, удалив все копии Программного обеспечения, Документации и Лицензионных файлов без уведомления разработчиков.

5.1 Программное обеспечение и документация являются собственностью разработчиков и защищены законами Украины об авторских и смежных правах и международными соглашениями.Нарушение закона об авторских и смежных правах влечет уголовную ответственность.

6. ГАРАНТИЯ

6.1 Программное обеспечение предоставляется «КАК ЕСТЬ», без каких-либо гарантий, явных или подразумеваемых. Ни при каких обстоятельствах авторы не несут ответственности за ущерб, в том числе случайный или косвенный, возникший в результате использования Программного обеспечения.

6.2 Вы подтверждаете, что прочитали настоящее Соглашение и соглашаетесь соблюдать все его положения.

Описание Отзывы (0) Скриншоты

    Скачать бесплатную программу раскроя ДСП — это необычная просьба, которая, однако, может быть полностью удовлетворена, если вы воспользуетесь услугами нашего сайта.Само приложение позволяет производить строительную карту для оптимального раскроя промышленных материалов … Конечно, вы можете использовать программу для раскроя любых компонентов, однако, например, вы можете взять использование ДСП (раскрой материалов для строительной мебели).

    Несмотря на то, что приложение не получило широкого распространения в широких массах, разработчики не поленились специально проработать некоторые детали, чтобы клиенту было удобнее работать с приложением.Интерфейс, например, отличается лаконичностью (хотя для некоторых это, наоборот, может стать недостатком), а управление полностью раскрывает функционал, облегчая работу с возможностями программы.


    Особенности приложения «Раскрой»

    После того, как вы загрузите это приложение на свой компьютер, вы сможете ознакомиться с его функционалом и собственноручно оценить его интерфейс, проработку и другие мелкие детали.Обратите внимание, что разработчики постоянно улучшают свой продукт, поэтому, если у вас есть какие-либо комментарии или рекомендации, вы всегда можете вынести их на рассмотрение команды специалистов. Для этого вам просто нужно отправить запрос на их электронную почту. Возможности приложения следующие:

    • Заказ представлен в виде набора прямоугольных частей, которые задаются определенным набором параметров — высотой и шириной. Размеры могут и даже должны быть установлены лично, с использованием фактических измерений в требуемой системе счисления;
    • Программа имеет собственную базу заказов , чтобы после ввода всех данных произвести поиск и предложить клиенту аналогичные вычисления для повторения.Тем не менее, вам следует внимательно изучить варианты и внести свои изменения, чтобы результат был удовлетворительным;
    • Вы можете самостоятельно ввести название деталей, количество, наличие или отсутствие кромки деталей;
    • Возможность работы с двумя листами и двумя видами кромки.
    Загрузите программу резки ДСП бесплатно

404 WOODWEB ERROR

Ресурсы
Home

Что нового

Новые посетители

Видео Библиотека

Программное обеспечение и мобильные приложения

Аукционы, Распродажа и специальные предложения
-Sign оповещения о продаже

Промышленность Новости

Деревообработчики Справочник

Распиловка Справочник по сушке

Wood Doctor

Книжный магазин

Каталог выставок

Калькуляторы пиломатериалов / пиломатериалов / прочего

События Календарь

Медиа Комплект

Опрос Центр

О WOODWEB

Что Наши посетители говорят

Часто задаваемые вопросы

Связаться с WOODWEB

Пользовательское соглашение и условия использования

Политика конфиденциальности

Ссылка на WOODWEB

Пригласите друга

Стать член

Войти
Продукт Справочник

Каталог продукции
(Главная)

Алфавитный список компаний

Клеи и Крепеж

Ассоциации

Бизнес

Шкафы

Компоненты

Компьютер Программное обеспечение

Черчение Услуги по дизайну

Образование

Электроника

Отделка и Абразивные материалы

Лесное хозяйство

Ручной инструмент

Оборудование
-Кабинет Аксессуары
-Декоративный
-Ящик Системы
-Петли
-Освещение
-Панель Установка

Работа Возможности и услуги по деревообработке

Ламинирование и твердые покрытия

Пиломатериалы и фанера
-Розничная торговля Пиломатериалы
& Фанера

Машины
-Воздух Компрессоры
-Акции &
Оценки
-Скучный Машины
-Резьба Машины
-Зажимное оборудование

-CNC
Машины
-Комбинация
Машины
-Coping
Машины
-Countertop
оборудование
-Дверь и Window
оборудование
-Dovetailing
Оборудование
-Кабельное оборудование

— Станки для изготовления дюбелей

-Пыль Коллекция
-Нисходящий поток Столы
-Рамка
Оборудование
-Край Баннеры
-Энергия Производство
Оборудование
-Палец Фуганки
— Отделочное оборудование

-Напольное покрытие Машины
-Клей Оборудование
-Петля Прошивка
-Соединители
-Ламинирование
Оборудование
-Лазер Обработка
-Токарные станки
-Материал
Транспортировка
-Измерение
Оборудование
-Разное
-Разрезное оборудование

-Формовщики
-Панель Обработка
Оборудование
-Семейщики
-Прессы
-Начальный Обработка
-Маршрутизаторы
-Шлифовка Машины
-Пиление Машины
-Служба & Ремонт
-Шаперы
-Заточка
Оборудование
-Запасной Запчасти
-Лестница
Производство
-Тенонеры
-V-Grooving
Оборудование
-Винир Оборудование
-Дерево Отходы
Обработка
Оборудование
-Нисходящий поток Столы

Молдинги и столярные изделия
-Пол
-Лестница Корпус
Упаковка и транспорт

Электроинструменты

Планы и публикации

Завод Обслуживание и управление

Распиловка и сушка

Поставщики

Оснастка
-Улучшения и
Принадлежности

Шпон
-Облицовка
-Инклейки и
Маркетри

Токарная обработка дерева

Галереи
Проект Галерея

Лесопилка Галерея

Магазин Галерея

Shopbuilt Галерея оборудования

Недавние изображения Галерея
Форумы
Недавние Сообщения со всех форумов

Клеи

Архитектура
Деревообработка

Бизнес и менеджмент

Шкаф и установка столярных изделий

Столярное дело

CAD

Коммерческие Сушка печи

ЧПУ

Сбор пыли,
Безопасность и установка
Операция

Профессиональная отделка

Лесное хозяйство

Профессиональная мебель
Производство

Ламинирование и
Сплошное покрытие

Распил и
Сушка

Производство цехов
Оборудование

Твердая древесина
Обработка

Древесина с добавленной стоимостью Обработка

Шпон

WOODnetWORK

Биржи

Недавние Сообщения со всех бирж

Вакансии и обмен услуг
-Job-Gram

Пиломатериалы Обмен
-Пиломатериал-грамм
-Запрос Пиломатериалы
Ценовое предложение

Машины Обмен
-Machinery-Gram
-Запрос a
Машины
Цитата

Объявления Обмен

База знаний
Знания База: поиск или просмотр

клея, Склеивание и ламинирование


-Клеи и склеивание
агентов
-Клей и
Зажим
Оборудование

Архитектура Столярные изделия
-На заказ Millwork
-Двери и
Windows
-Полы
-Общие
-Мельница Установщик
-Токарный станок Токарная обработка
-Отливки
-Мельница
Реставрация
-Лестница
-Запас
Производство

Бизнес
-Сотрудник Отношения
-Оценка —
Бухгалтерский учет —
Рентабельность
-Юридический
-Маркетинг
-Растение Менеджмент
-Проект
Менеджмент
-Продажа

Столярное дело
-Коммерческий
Краснодеревщик
-Обычай Шкаф
Конструкция
-Кабинет Дизайн
-Кабинет Дверь
Конструкция
-Общий
-Установка
-Жилой
Мебель
-Магазин Светильники

Компьютеризация
-Программное обеспечение
-CAD и конструкция
-CNC Машины
и Техники

Пыль Сбор, безопасность, эксплуатация завода
-Общие
-Материал Обработка
-Дерево Отходы
Утилизация
-Безопасность Оборудование
— Опасность
Связь

Отделка
-Общие
Дерево Отделка
— Высокая Скорость
Производство
-Ремонт

Лесное хозяйство
-Агро-Лесное хозяйство
-Лес Изделие
Лаборатория Статьи
-Дерево Вредители и
болезни
-Древесина Сбор урожая
-Дерево Посадка
-Woodlot
Управление

Мебель
-Пользовательский Мебель
-Мебель Типовой проект
— Общий вид
-Мебель
Производство
-На открытом воздухе Мебель
-Мебель Ремонт
-Мебель
Репродукция
-Восстановление

Ламинирование и твердое покрытие
— производство
методы
-Материалы
-Оборудование

Пиломатериалы и фанера
— покупка
-Хранение
-Дерево
Идентификация
-Общая панель

Обработка
-Общие
-Машина Настройка
и обслуживание

Первичный Обработка
-Воздух Сушка
Пиломатериал
-Печать Строительство
-Печь Операция
-Пиломатериалы Сорт
-Лесопилка
-Woodlot
Управление
-Урожай Формулы

Твердая древесина Обработка
-Общие
-Настраивать и
Техническое обслуживание
-Инструмент
-Инструмент Шлифовка

Шпон
-Машины
-Обработка и
Производство
-Техники

Дерево Машиностроение
-Общее
-Дерево Недвижимость

Деревообработка Разное
-Аксессуары
-Гибание Дерево
-Лодка Дом
-Лодка Ремонт
-Резьба
-Музыкальные
Инструменты
-Рисунок Frames
-Инструмент Обслуживание
-Деревообработка

дерево — Онлайн-инструмент для рисования линий пилы для фанеры?

Быстрый поиск с помощью Google показывает мне, что, похоже, не существует каких-либо онлайн-сервисов, охватывающих то, что я узнал, называется математикой алгоритмов упаковки.Обычное приложение показывает, что оно нацелено на неправильные объекты, а не на обычные прямоугольники, которые вы указали.

С другой стороны, есть пара подходов. Если вы установили или желаете установить SketchUp, вы можете создать прямоугольники для каждой части и разместить их в «главном» прямоугольнике с размером панели, который вы указали. Потребуется некоторое обучение, но SketchUp довольно прост в освоении. Он имеет встроенную справочную систему, а также сотни удобных руководств на YouTube.

Для онлайн-подхода, возможно, не сложнее, чем SketchUp, использовать программу, известную как TinkerCad, которая в основном предназначена для трехмерного моделирования, но будет работать для ваших целей. Я провел быстрый пробный запуск с парой ваших чисел.

Я поместил куб и «растянул» его до 250 x 125, затем «сплющил» до 1 мм и расположил под плоскостью моделирования. Затем я поместил еще один куб и скорректировал размеры до 132 x 9 x 3, а затем создал дубликаты, чтобы покрыть количество, которое есть в вашем списке.

Все это, конечно, делается вручную, но обеспечивает визуальную помощь для ваших планов резки.

Обратите внимание, что вам нужно получить размер пропила инструмента, используемого для резки материала. Пильный пропил — это материал, удаляемый пильным диском, который может составлять 3 мм для обычного пильного диска или всего 1,2 мм для тонкого специального лезвия. Либо создайте модели пропилов для прикрепления к каждому прямоугольнику, либо добавляйте размеры к каждой детали по мере их создания.

Несмотря на то, что использование TinkerCad для этого проекта может быть забавным, SketchUp, на мой взгляд, больше подходит, так как вы можете добавить необходимые линии разреза к каждому прямоугольнику для упрощения справки и сможете распечатать документы как необходимо для того, чтобы человек, выполняющий разрезы, мог использовать его в качестве справки.

Мне нравятся задачи такого рода, и я был бы готов создавать документы в SketchUp, если вы хотите указать размер пропила.

Имейте в виду, что, скорее всего, нет однозначного идеального ответа. Список ваших запчастей весьма разнообразен и позволяет найти множество решений. Служба доставки UPS имеет программное обеспечение, которое указывает водителю лучший маршрут для доставки посылки, но, похоже, нет простого программного пакета для этого приложения.

Несколько лет назад мой босс решил переставить мебель в комнате связи.Некоторые компоненты нельзя было переместить. Не имея компьютеров много лет назад, он нарисовал на миллиметровой бумаге план пола, а также вырезы на миллиметровой бумаге для столов и шкафов, которые можно было перемещать. Мы смогли отвлечь его и создали фотокопию плана этажа, уменьшенную на 20 процентов, что не позволило, как прежде, уложить ранее сделанные бумажные вырезы. Наша неспособность перестать смеяться, в конце концов, подтолкнула его к розыгрышу.

Вы, конечно, можете использовать панель из миллиметровой бумаги и вырезы из миллиметровой бумаги для своих фигур для достижения той же цели.Держите размер пропила на переднем плане, иначе у вас будет дорогостоящая калибровка и сбой при резке.

Пазл из ДСП с животными |

Знаете ли вы, что в Silhouette Studio® есть генератор головоломок? Если у вас есть Silhouette Studio® Design Edition Plus или выше и версия 4.2 или выше, у вас есть доступ к инструменту, который превращает любой дизайн в головоломку! Это такой забавный инструмент для создания индивидуальных или индивидуальных головоломок.

Требуется припасов:

Шаг первый: форматирование головоломки

1.Вставьте свой дизайн (или дизайны) в Silhouette Studio. Начните с щелчка правой кнопкой мыши по изображению и разгруппировки иллюстраций из линий разреза. Вы можете удалить красные линии разреза, потому что мы просто будем печатать иллюстрации, а не обрезать их.

2. Теперь вы можете сохранить иллюстрацию в том виде, как она есть, или, если вы хотите объединить иллюстрации из нескольких файлов дизайна, используйте нож, чтобы обрезать каждое отдельное животное. Выберите Knife Tool на левой панели инструментов и убедитесь, что для него установлено значение «Solid» cut и «Freehand.”

Это позволит вам переставить и изменить размер каждого животного по своему вкусу! Я использовал это, чтобы создать индивидуальное расположение животных для каждой головоломки.

3. Измените ориентацию страницы и включите регистрационные метки.

4. Затем с помощью инструмента формы создайте прямоугольник с размерами немного меньшими, чем размеры регистрационных меток — у меня 8,668 дюйма в ширину и 6,766 дюйма в высоту. Сосредоточьте это вокруг своих животных.

5. Используйте панель заливки, чтобы задать цвет фона прямоугольнику.Я использовал желтый акварельный фон. Убедитесь, что вы отправили прямоугольник на задний слой, чтобы он не закрыл животных.

6. Чтобы превратить ваш дизайн в головоломку, откройте панель головоломки с правой стороны. Нажмите «Выбрать область пазла» и нарисуйте рамку вокруг своего пазла, немного в пределах границы, чтобы убедиться, что вы ничего не обрезали.

Это активирует параметры «Макет головоломки» и «Настройки», где вы можете выбрать, сколько частей будет иметь ваша головоломка и хотите ли вы, чтобы части головоломки имели кривые или нет.Это в основном определяет, насколько сложна или проста ваша головоломка!

Желтая головоломка выше содержит больше частей с «кривизной», а головоломка ниже — меньше частей без изгибов. Поиграйте с тем, каким вы хотите видеть свой дизайн!

Шаг второй: распечатайте и разрежьте свой пазл

1. Теперь распечатайте рисунок животного (не линии разрезов пазла) на листе винила для печати. Еще раз убедитесь, что ваши регистрационные метки включены, а печать находится на правой стороне винила.

2. После печати снимите пленку с виниловой пленки и приклейте ее к ДСП, выровняв страницу по углу.

3. Загрузите в машину так, чтобы регистрационные метки находились в верхнем левом углу. Вырежьте кусочки пазла, используя настройки для резки ДСП. Возможно, вам придется увеличить глубину лезвия на единицу, чтобы разместить винил, но сделайте пробный разрез, потому что базовые настройки ДСП могут работать в зависимости от новизны вашего лезвия.

4.Уберите лишний материал, и ваша головоломка готова к первому путешествию!

Что такое ДСП и для чего используется

Лаконичный и невероятно универсальный, ДСП является одним из наиболее широко используемых листовых материалов в мире, предлагая доступные и удобные решения для многих домашних нужд и строительных нужд. Но что такое ДСП и для чего его можно использовать? Если вы ищете листовые материалы для своего следующего проекта своими руками, читайте дальше, чтобы узнать, может ли ДСП стать идеальным материалом для работы.

Что такое ДСП?

ДСП

— также иногда называемое древесно-стружечной плитой или древесно-волокнистой плитой низкой плотности — изготавливается путем смешивания небольших древесных частиц с эпоксидной смолой, которые спрессовываются вместе под сильным нагревом и давлением для получения жесткой плиты, обычно с гладкой поверхностью. Древесно-стружечная плита доступна с различной плотностью для удовлетворения различных потребностей и применений, в том числе с низкой, средней и высокой плотностью. ДСП с более низкой плотностью довольно мягкие и податливые, тогда как древесно-стружечные плиты с более высокой плотностью более жесткие и могут использоваться для более тяжелых условий эксплуатации.

ДСП как листовой материал имеет различные достоинства и недостатки. Основными преимуществами, конечно же, являются рентабельность и универсальность использования ДСП. Основным недостатком является то, что необработанная ДСП является пористой и поэтому впитывает воду, с которой соприкасается. Это верно для всех сортов ДСП, даже с самой высокой плотностью, поэтому важно, чтобы необработанная ДСП оставалась сухой и обработанной, чтобы предотвратить впитывание воды и разбухание, поскольку это сделает плиту непригодной для использования.К счастью, ДСП очень легко обрабатывать и покрывать водостойкими фанерами, меламиновыми покрытиями и лаками, чтобы сделать их более прочными.

Для чего используется ДСП?

В зависимости от плотности, ДСП применяют для самых разных внутренних строительных и отделочных работ. ДСП высшей плотности используются для производства таких вещей, как:

  • Кухонные столешницы (покрытые меламином)
  • Основные конструкции кухонных шкафов
  • Полы и изоляция полов / подложка
  • Плоская мебель (обычно покрытая шпоном)
  • Изоляция зданий

Более мягкая ДСП с меньшей плотностью также является часто используется для:

  • Внутренние элементы мебели (такие как днища ящиков, спинки шкафов и
  • Внутренние акценты дома e.грамм. накладки и молдинги вокруг окон и дверей
  • Звукоизоляция и звукопоглощение (например, динамики и стены и пол концертного зала)
  • Упаковка

Звучит ли ДСП как материал, который вам понадобится для вашего следующего проекта? Вот несколько быстрых советов о том, как работать с этой универсальной доской, в том числе о том, как безопасно ее резать и красить.

Как резать ДСП

Как и большинство древесных материалов, ДСП лучше всего подходит для резки любой механической пилой, такой как ленточная пила, настольная пила, циркулярная пила или лобзик.Из-за особого характера древесно-стружечной плиты мы не рекомендуем вам пытаться резать древесно-стружечную плиту с помощью ручной ручной пилы, так как это приведет к очень грубым краям и неточной обработке поверхности.

Если вы режете необработанную древесно-стружечную плиту, процесс резки очень прост. Однако, если вы режете ДСП с фанерным или меламиновым покрытием с одной стороны, лучше всего разрезать доску так, чтобы сторона с покрытием была направлена ​​вверх, поскольку пила может оставить неровный край на нижней стороне, что не будет выглядеть очень привлекательно.

В примечании по технике безопасности всегда надевайте респиратор на рот и нос при резке ДСП для защиты от вдыхания любой мелкой пыли и эпоксидных химикатов, выделяемых из плиты.

Как покрасить и запечатать ДСП

ДСП

может быть очень универсальным и экономичным, но его может быть сложно покрасить и обработать, если вы не знакомы с правильным процессом. Вот основные шаги, как покрасить ДСП и заклеить его; идеально, если вы планируете строить своими руками из ДСП.

1. Подготовить ДСП

ДСП не покрывает лакокрасочное покрытие, если оно не будет полностью чистым, без масляных пятен и частиц пыли. Надев перчатки, начните с тщательного осмотра поверхности ДСП и сотрите любые масляные пятна тканью, смоченной водой с жидкостью для мытья посуды (обязательно отожмите ее, чтобы она была влажной, чтобы не пропитать доску). Неплотно накройте доску защитной пленкой, чтобы защитить ее от дальнейшей пыли и мусора, и оставьте в хорошо проветриваемом помещении для полного высыхания на два дня, прежде чем перейти к следующему шагу.

2. Отшлифуйте доску

С помощью куска наждачной бумаги средней зернистости (или электрической шлифовальной машины для больших площадей доски) отшлифуйте всю доску, чтобы удалить любые дефекты поверхности. Шлифовка до получения гладкой поверхности также облегчит прилипание герметика и краски к доске. После того как вы отшлифовали всю доску, протрите ее сухой тканью и удалите все оставшиеся частицы.

3. Загрунтовать ДСП

Грунтование ДСП создает защитный слой от влаги и грязи, а также создает лучшую поверхность для прилипания краски.Для начала положите доску на защищенную поверхность в хорошо проветриваемом помещении и убедитесь, что вы надели перчатки перед началом, так как вы не хотите, чтобы эти вещества попали на кожу.

Используя гладкий малярный валик, нанесите грунтовку тонким ровным слоем и дайте ей полностью высохнуть в соответствии с инструкциями к выбранной грунтовке. Повторите два или три раза, чтобы создать несколько слоев грунтовки, так как эти слои будут прилипать друг к другу и обеспечивать более прочный, более защитный барьер, чем вы получили бы с одним слоем.

4. Начните красить ДСП

Теперь ДСП готово к покраске. Лучшим типом краски для ДСП является акрил или любая краска без тяжелой воды или масла. Краски, содержащие слишком много воды или масла, могут впитаться в пористую поверхность ДСП даже при грунтовании, создавая неровную поверхность. Используя свежий малярный валик, нанесите краску ровными слоями, как и с грунтовкой. Дайте полностью высохнуть перед нанесением следующего слоя — вам может потребоваться три или четыре слоя, прежде чем вы достигнете желаемого уровня покрытия.

5. Запечатайте ДСП

Когда краска высохнет, пора заклеить ДСП. Герметизация доски защитит вашу краску от повреждений и придаст ей привлекательный глянцевый вид, а также добавит дополнительный защитный барьер от влаги. Найдите прозрачный герметик, подходящий для ДСП, и нанесите ровным слоем чистым валиком. Дайте первому слою высохнуть, а затем нанесите второй слой для большей точности.

И все! Вот как красить ДСП — просто, когда знаешь как.
Если вы ищете прочную высококачественную древесно-стружечную плиту для вашего следующего напольного покрытия или создания мебели, ознакомьтесь с нашим ассортиментом древесно-стружечных плит и древесно-стружечных плит высокого качества здесь, в компании Arnold Laver.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
