как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Каждый человек хочет, чтобы на кухне была смонтирована наиболее передовая и удобная техника, которая в значительной степени упростит процесс готовки пищи и позволит делать это как можно быстрее. С каждым днем на рынке появляются все более совершенные модели варочных поверхностей и духовых шкафов, которые отличаются уникальными функциональными возможностями. Однако подключение подобной техники требует наличия специальных навыков и знаний, поэтому в процессе установки нужно быть крайне внимательным.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки.

• Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
• Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания
  . Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
• Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора.

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки.

• Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
• Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

• Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
• Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Схема

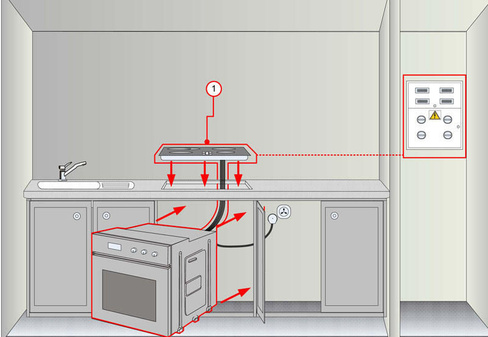

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

• Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
• Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики. Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля. Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

• Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
• Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
• На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Как подключить духовой шкаф к электричеству Частые ошибки

Основные нюансы подключения современных духовых шкафов в квартиру. Топ 3 лучших производителей частые ошибки при подключении

ТЕСТ:

1. Какая мощность приобретенного шкафа допускается для безопасного и надежного подсоединения к старой домашней розетке?а) 3,5 кВт.
   б) 4 кВт.
2. В каком случае хозяину квартиры придется заменить провода в помещении, чтобы установить шкаф?а) Если ремонт с полной заменой электрических проводов производился год назад.
   б) Если он проживает в «хрущевке» и ремонт с заменой проводов не производился долгие годы.
3. Какое расстояние делают между нижней частью оборудования и полом?а) 2 см.
   б) 3 см или даже 3,5.
   в) 5 см или увеличить до 8.
4. Какого цвета делают защитный слой фазы и к какой клемме ее подключают?а) Коричневый. Подключается к «L».
   б) Зеленый. Подключается к «PE».

Ответы:

1. а) Для надежного подсоединения к старой розетке шкаф должен обладать мощностью не выше 3,5 кВт.
2. б) Если человек проживает в старом доме наподобие «хрущевки», и ремонт производился много лет назад, то перед установкой шкафа придется заменить всю проводку.
3. в) Расстояние между нижней частью шкафа и полом — минимум 5 см. Если это возможно, то желательно увеличить это число до 8 см.
4. а) Фазу покрывают коричневым защитным покрытием и ее нужно подсоединить к клемме «L».

У духового шкафа есть много преимуществ по сравнению с газовыми собратьями – аппарат успешно применяют в качестве микроволновки, духовки, электрогриля. К тому же аппарат при желании можно постараться подсоединить к сети на кухне самому, не вызывая спецработника. Но, чтобы подключить его, потребуется тщательно разобраться в теме. После этого будет понятно, как правильно подключить духовой шкаф к электросети.

Определение: Духовой шкаф – это встраиваемый элемент кухонного оборудования для приготовления пищи.

Как подключить электрическую духовку к сети? Отвечаем на вопросы и следуем рекомендациям.

3 вопроса о монтаже

Не все знают, как подключить встраиваемую духовку и варочную панель. Сначала нужно разобраться со следующими моментами:

1. Аппараты выпускаются в нескольких экземплярах — независимые и зависимые от варочной панели. Зависимые модели духовки и панель подключают к единому питающему кабелю и соединяют между собой, соблюдая инструкции выпускающей компании. Независимый агрегат устанавливают отдельно, и если есть необходимость, дополнительно на него уже подключается газовая варочная поверхность.
2. Нужно узнать мощность. Когда она не превышает 3,5 кВт — производят установку к розетке. Если имеется в наличии в другой вариант, тогда надо использовать один силовой провод для распределительной коробки — с помощью неё как раз и нужно производить монтаж электродуховки.
3. Обязательно стоит выяснить, выдержит ли электрическая проводка, находящаяся в доме, подобные нагрузки. Этот вопрос — продолжение темы о мощности духового шкафа. Нужно понять, насколько подойдет проводка, которая уже имеется в доме. Если человек проживает в хрущёвке, и замена электропроводов не проводилась уже долгие годы, тогда кабель не справится. Провода нужно обязательно заменить перед установкой оборудования. Но, если хозяин квартиры или частного дома недавно произвел ремонт, и уверен, что жилы не сгорят от 16 ампер тока, тогда сразу стоит переходить к подсоединению.

В проводке должно присутствовать заземление. Если отсутствует, подключение категорически запрещено.

Ответив для себя на эти вопросы, человек поймет, будет ли ваш дом идеальным местом для подключения новой техники. В случае надобности, придется произвести замену проводки.

Если никаких проблем нет, тогда начинаем монтаж.

3 главных параметра корпуса

Посмотрите на картинках стандартные размеры современного духового шкафа:

Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.

Уровень

После этого нужно всё аккуратно выровнять при помощи строительного уровня. Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается. И это в лучшем варианте, в худшем произойдет возгорание.

Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.

1. Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
2. Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
3. Расстояние от задней стенки должно составлять минимум 4 см.

Необходимо позаботиться, чтобы около техники  располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.

Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.

6 нюансов правильного электромонтажа

Это заключительная часть монтажа оборудования, к которому нужно относиться максимально ответственно — особенно, если принято решение самостоятельно подключить духовой шкаф к сети.

5 схем подключения

Но, если провода нужно вывести из распределительной коробки, то тут задача несколько осложнится, но она всё ещё выполнима.

1. Для начала потребуется отключить энергию на вводе — производится защита от неприятных последствий поражения электротоком.
2. Если из установленного корпуса не видно необходимого шнура, который тянется к сети, нужно найти клеммную колодку на обратной стороне. Используя надежный кабель ПВС или ВВГ, жилы необходимо поместить в нужные клеммы. Выбор провода осуществляется, ориентируясь на следующие данные:

1. Второй конец проводника подключаем к жилам, тянущимся от щитка.
2. Нельзя путать цвета. Фаза — коричневого цвета. Ее подводим к клемме L. Ноль — синий — его подсоединяем к «N». Точка заземления имеет зелёный цвет. Ее нужно подсоединить к «PE».
3. Перед тем как подключить кабель, нужно удостовериться, что он справится с необходимыми нагрузками. Для этого следует провести расчёт сечения кабеля по мощности и току. Чтобы запитать шкаф, достаточно 3,5 кВт. Применяется кабель из меди, имеющий три жилы, и сечение в 2,5 мм.кв. Если нагрузка от оборудования будет больше, тогда нужно использовать 4 жилы и 4 мм.кв.
4. Нельзя забывать про собственную защиту, и исключить возможность короткого замыкания. С этой целью подключаем УЗО и автоматический выключатель. Под конец работы обязательно проверяем подключения.

Включаем электроэнергию при помощи распределительного щитка. Если не наблюдается никаких искр, а световая индикация функционирует как надо, тогда подключить удалось успешно.

Подключение духового шкафа к электросети своими руками завершено.

Установка и подключение встраиваемого духового шкафа

5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:

1. Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
2. Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
3. Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
4. Диффавтомат на 16 А, или УЗО с диффавтоматом.
5. Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

Как избежать 4 ошибок при подключении  электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

1. Мощность приобретенного шкафа не выше 3,5 кВт.
2. Розетка подключена трехжильным медным кабелем.
3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Еще важно знать 3 нюанса о подключении

1. На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
2. Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
3. После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.

Топ 3 Д.Ш.

Чтобы быть уверенным в приобретении качественного аппарата, покупайте шкафы хороших фирм:

1. Bosh. Много положительны отзывов на духовой шкаф Bosch hbn431s3.
2. Gorenje.
3. Candy.

Производители на рынке подобной техники уже долгие годы, а потому гарантируют высокое качество сборки и работу без ошибок. Пользователи убедились в качестве и рекомендуют для покупки модели именно этих брендов.

Подключение духо-го шкафа к электросети и вароч-й панели можно произвести самостоятельно, если следовать инструкции. Выполняя рекомендации, человек поймет, как правильно установить духовку.

Но если появились вопросы, то сразу же стоит обратиться к спецработнику за консультационными услугами, поскольку нужно обеспечить безопасность своего жилища. Обученные работники ответят на вопросы и всегда помогут.

Как подключить электрический духовой шкаф? Пошаговая инструкция и рекомендации

Электрические духовые шкафы пользуются большой популярностью на рынке бытовой техники. Такая техника не только выполняет базовые функции по приготовлению еды, но и смотрится красиво, особенно встраиваемые модели. В то же время они относятся к группе сложной бытовой техники, требующей осуществления необходимых дополнительных действий для их качественного функционирования. В частности, установка и подключение встроенного электрического духового шкафа требует определенных навыков.

Современный рынок услуг предлагает достаточно компаний, способных выполнить подобные работы. Но это приведет к дополнительным финансовым затратам. Поэтому у обладателей новой техники возникает вопрос, как подключить электрический духовой шкаф самостоятельно. Для этого следует придерживаться рекомендаций производителя, которые можно найти в инструкции, прилагаемой к технике, и правил безопасности.

Характерные особенности электрических духовых шкафов

Электрические духовки производятся в разных моделях, отличающихся техническими характеристиками.

1. Тип прибора.

Различают:

• Зависимые изделия. Их работоспособность взаимосвязана с функционированием варочной плиты, так как они оснащены общим управлением.
• Независимые изделия. Функционирование приборов этого типа осуществляется с помощью системы управления, не имеющей никакой зависимости от работы варочной панели. Благодаря этому установка электрического духового шкафа может производиться в любом месте кухонного пространства.

2. Величина мощности.

Этот показатель может колебаться в пределах 1-4 кВт. Перед тем как подключать электрический духовой шкаф, необходимо узнать точные параметры своей модели. От величины мощности будет зависеть способ установки. В случае если мощность более 3 кВт, необходимо обеспечить отдельное подключение к электрической системе, т. е. должна быть индивидуальная линия проводки.

3. Варианты системы управления.

Может быть:

• Электромеханическая система. Этот вариант пользуется большой популярностью у потребителей, не имеющих опыта в обслуживании приборов с электронной системой. Устройства оснащены переключателями, регулирующими температуру, режим нагревания и показатель таймера. Установка переключателей производится в ручном режиме.
• Электронный блок управления. Настройка режима работы электрических духовок осуществляется с помощью нескольких кнопок или сенсорного дисплея. Такой вариант системы управления позволяет выполнять заданные опции в автоматическом режиме.

4. Размеры прибора.

Шкафы разделяются по внешним габаритам на три группы:

• Узкое устройство. Оно имеет ширину максимум 45 см, а высоту не более 60 см. Его использование будет наиболее приемлемым вариантом для небольших кухонь.
• Компактные приборы. Высота от 40 см, а ширина — максимум 60 см.
• Стандартные духовые шкафы. Их габариты составляют: высота 60 см, ширина — от 60 см до 90 см. Они применяются в кухонных помещениях, имеющих большую площадь.

Необходимость установки автоматического выключателя и УЗО

Когда уже решена проблема выбора и покупки духового шкафа, остается выполнить самую сложную работу — подключить его к электрической сети. При изучении необходимой информации сделать это можно самостоятельно. Те, кто интересуется, как правильно подключить электрический духовой шкаф, должны помнить о специальных защитных устройствах: автоматическом выключателе и УЗО, или дифференциальном автомате. Они осуществляют анализ работы проводки, вследствие чего при появлении утечки токов или перегрузки напряжения мгновенно реагируют посредством прекращения его подачи. Кроме того, они выполняют защитную функцию человека от воздействия на него электрического тока.

Проведение анализа технического состояния проводки

В том случае, если выполнение работ по проведению проводки выполнялось недавно и подготовлена индивидуальная ветка для подсоединения с бесперебойным функционированием заземления, а также мощность техники в пределах до 2,5 кВт, то сложностей в том, как подключить электрический духовой шкаф, возникнуть не должно. Следует установить вилку и включить ее в розетку.

Но при варианте, когда отсутствует информация о качестве проводки, о виде проложенного кабеля (медный или алюминиевый) и о периоде ее эксплуатации, правильным решением будет провести обособленную линию, что позволит исключить риски перегрузки напряжения токов.

Необходимый набор инструментов

Перед тем как подключить электрический духовой шкаф, необходимо подготовить следующие инструменты:

• электродрель;
• сверло по бетону;
• прибор индикатора напряжения;
• слесарные пассатижи или строительный нож;
• монтажную коробку.

Выполнение подготовительных работ

Во-первых, следует провести установку защитных устройств. Далее необходимо выполнить подготовительные работы для осуществления прокладки проводки. Они заключаются в следующем:

1. Определить место установки прибора.
2. Обозначить место расположения розетки. Она должна устанавливаться на высоте не ниже 90 см от плоскости пола и располагаться с любой стороны от электрического прибора.
3. Подготовить канавку, необходимую для обустройства провода. Она формируется от электрического щитка до места установки розетки.
4. Выполнить отверстие на плоскости стены, используя дрель, оснащенную сверлом по бетону. Размер отверстия должен соответствовать размеру коробки.
5. Установить в подготовленную выемку монтажную коробку.

Процесс укладки кабеля и его соединение с защитным устройством

При выполнении работ следует строго соблюдать правила техники безопасности:

• Произвести полное обесточивание помещения, установив рычаг в электрическом щитке в положение «отключено».
• Проверить индикатором напряжения отсутствие питания.
• Уложить в подготовленную канавку кабель определенного сечения и зафиксировать его.
• Выполнив укладку кабеля, приступаем к процессу его подключения к заранее установленному дифференцированному автомату. Соединения производим в его нижней клемме.
• Проводник «фаза» соединить с клеммой, где указана буква L.
• Проводник «ноль» соединяем, соответственно, с клеммой, где нанесена буква N.
• Оставшийся проводник, жила заземления соединяется с незанятой клеммой, маркировка PE.
• Выполняем заделывание канавки.

Далее переходим непосредственно к ответу на вопрос, как подключить электрический духовой шкаф. Способ установки будет иметь прямую зависимость от показателя его мощности, указанного в техническом паспорте.

Подключение пробора мощностью не более 3,5 кВт

Для подключения духового агрегата мощностью менее 3,5 кВт необходимо, чтобы основой проводки являлся 3-жильный медный кабель, сечением проводников 2,5 мм², розетка должна иметь наличие контакта для заземляющего проводника и выдерживающая ток в 16 А.

Когда будут выполнены работы: проводка отдельной линии и подключение ее к защитному устройству, переходим к выполнению следующих действий.

1. Подключение розетки на ток 16 А.

Выполняется следующим образом:

• Необходимо произвести зачистку кабеля, расположенного в монтажной коробке, с помощью строительного ножа.
• Провод тока фазы (L) и проводник обратного тока нулевой (N) следует соединить с клеммами розетки, расположенными по краям.
• К средней клемме присоединяется проводник заземления (PE). Обычно он имеет окрас желто-зеленого цвета.
• Производим фиксацию розетки.

2. Подсоединение вилки к проводу электрической духовки.

Она должна выдерживать силу тока 16 А (в большинстве случаев входит в комплект). Порядок действий процесса, как подключить электрический духовой шкаф без вилки, следующий:

• Произвести разбор комплектующей детали.
• Зачистить провод.
• Вставить кабель во внутреннюю часть вилки, используя имеющееся отверстие.
• Соединить фазовую жилу (L) и нулевой проводник (N) с болтовыми соединителями вилки, обустроенными по ее краям, в соответствии с их маркировкой.
• Третью жилу (PE) присоединить к свободному соединителю, находящемуся в средней части вилки. Это провод заземления.
• Собрать детали.

Практически все необходимые действия выполнены, можно подключить шкаф к электрическому питанию. Для этого следует установить в электрощите рычаг в положение «включено», а затем вставить вилку в розетку и включить электрическую духовку.

Если показатель мощности более 3,5 кВт

Выполнение монтажных работ по обустройству проводки и процесс присоединения кабеля к защитному устройству производятся в таком же порядке, который используется при подключении шкафов меньшей мощности. Отличаться он будет лишь использованием других видов кабеля, вилки и розетки:

• 3-жильный силовой кабель, сечение проводников минимум 6 мм², необходимое для проведения отдельной ветки проводки;
• розетка и вилка на номинал тока 32 А.

Подсоединение проводников кабеля к клеммам розетки 32 А

Порядок действий следующий:

• провод заземления (PE), окрас желто-зеленого цвета, подсоединить к клемме (PE), расположенной по центру в верхней части корпуса;
• к клеммам, сформированным в нижней части корпуса, подключаем проводники: фазу к клемме с буквой L, а ноль – с буквой N.

Подключение вилки 32 А к проводу духового шкафа

Во внутренней части вилки расположены три клеммы, отличающиеся нанесением маркировки. Соответственно, фазовый повод подключаем к клемме L, нулевой провод — к N, а жилу заземления — к P.

После выполнения электромонтажных работ подключаем помещение к электрической сети, включаем вилку в розетку и проверяем работу электрической духовки.

Советы и рекомендации специалистов

Опытные мастера дают следующие советы тем, для кого актуален вопрос, как подключить электрический духовой шкаф Beko либо подобную технику любой другой фирмы:

• Строгое соблюдать правила безопасности при осуществлении любых электромонтажных работ.
• Изучить инструкцию электрического прибора и ознакомиться с предлагаемой схемой его подключения к электрическому питанию.
• Полное обесточивание помещения.
• Использование медного кабеля. Следует правильно определиться с величиной сечения провода, в зависимости от показателя мощности агрегата.
• Вилка при включении в розетку не должна иметь никаких препятствий.

Способ, как подключить встраиваемый духовой электрический шкаф, зависит от мощности, на которую рассчитан прибор. При изучении инструкции и грамотном подходе выполнить работы по установке техники вполне можно и самостоятельно.

Как подключить встроенный газовый духовой шкаф: пошаговое руководство

Встроенная бытовая техника плотно входит в нашу повседневную жизнь. А стала популярной она благодаря тому, что позволяет экономить площадь рабочей зоны, выглядит намного привлекательнее устаревшего отдельно стоящего оборудования, а по техническим данным зачастую и обгоняет его.

Инновации не обошли и духовки, так любимые хозяйками за возможность приготовления вкусных и полезных блюд.  Рассмотрим, как подключить встроенный газовый духовой шкаф, чтобы соблюсти нормы монтажа и не навредить технике. На деле это не сложнее установки традиционной автономной плиты, однако некоторые нюансы очень важны – на них остановимся отдельно.

Содержание статьи:

Что необходимо знать перед монтажом?

Даже если вы прекрасно ориентируетесь в нормативных документах и самостоятельно можете произвести все работы по монтажу, окончательную точку в процессе подключения поставит сотрудник газовой службы.

Именно он проверит соединения на вероятность протечки, убедится в правильности подключения и исправности духового шкафа, а затем выдаст разрешительное заключение.

Вызов представителя Горгаза или Облгаза лучше приурочить к окончанию работ по установке. Без официального заключения начинать пользоваться духовкой не рекомендуем

Во время подготовки и установки советуем строго следовать рекомендациям производителя, изложенным в инструкции, и нормативным требованиям СНиП 42-01-2002, действующего вместо СНиП 2.04.08-87.

Запомните, что выполнение предписаний – это безопасность вашей семьи, поэтому отнеситесь серьезно к любым мероприятиям, связанным с монтажом газовой техники.

Вот несколько правил, которые помогут вам и учесть нормативы, и произвести работы по подключению газовой встроенной духовки так, чтобы она в дальнейшем стала комфортной для использования:

1. Чем меньше расстояние от духовки до газовой трубы, тем лучше. Длина шланга не должна превышать 4 м, в идеале – 1,5-2 м.
2. Духовка соединяется с трубой только гибкой подводкой – шлангом, соответствующим нормам ГОСТ.
3. Система авторозжига требует подключения к электропитанию. Необходима отдельная розетка с заземлением и УЗО на 16А.
4. Для обеспечения воздухообмена в нужном объеме необходима хорошая вентиляция – возможно, придется установить принудительную.
5. Чтобы газ не проникал в жилые помещения, необходимо все соединения сделать герметичными.

Рано или поздно придется заняться , отсекающего крана или каких-то деталей духовки, поэтому заранее предусмотрите свободный доступ до всех значимых узлов подачи газа.

Часто для оформления рабочей поверхности используют намертво приклеенную цельную столешницу, иногда очень тяжелую. В этом случае розетка и место соединения с газовой трубой должны находится сразу за духовкой, на открытом месте или замаскированы шкафчиком

Нежелательно, чтобы электропроводка и водопровод находились в тесном соседстве с газовой трубой или подводкой – расстояние между ними не должно быть менее 20 см.

Подготовка: электропитание и вентиляция

Ни один газовщик не подпишет заключение о проверке, если не убедится в хорошей работе вентиляционной шахты и правильно установленной розетке, поэтому вопросы воздухообмена и электропитания рекомендуем решить заранее.

Розетка или отдельный выход электрокабеля необходим, если ваша газовая духовка оборудована вентилятором, электрогрилем, электророзжигом и оснащена электронной панелью управления

Все духовые газовые шкафы можно разделить на две категории: с силовым кабелем и без него. Если от задней панели агрегата отходит кабель питания, то ему требуется розетка. Если нет, то клеммы для установки провода вы можете найти под крышкой коммутационной коробки – там же, на задней панели.

Провод не обязательно должен заканчиваться вилкой. Существует и другой способ подключения – соединение жил напрямую или через клеммы. Важно правильно произвести коммутацию и изолировать каждый проводок

При подключении газового или электрического духового шкафа нельзя использовать удлинители, фильтры на несколько розеток, тройники. Здесь работает то же правило – чем короче шнур и чем меньше соединений, тем лучше.

Духовой шкаф относится к мощному бытовому оборудованию, поэтому требует установки отдельного на 16 А. Если вы параллельно занимаетесь заменой проводки и сборкой электрощита, то обязательно оставьте одно место для него на Дин-рейке в группе кухонной техники.

С вентиляцией больших сложностей также не возникает. Обычно ее обеспечивают открытые форточки и клапаны для проветривания с одной стороны и вентиляционные каналы и шахты – с другой. Производительная приветствуется, так как во время готовки именно она очищает воздух от паров и продуктов горения.

Сгоревший в духовке обед – неприятное событие, но негатив от него увеличивается, если в отсутствие хорошей вентиляции домочадцы или соседи начинают паниковать из-за огромного количества черного дыма

Если вытяжка не справляется или вентиляция не удовлетворяет требованиям, то в отверстие шахты или пластиковый канал, ведущий к той же шахте, устанавливают вентилятор, принудительно выводящий отработанный воздух наружу.

Советы по выбору газового шланга

Простой по сути и не требующий особого мастерства, но очень ответственный момент – присоединение газовой духовки к трубе, подающей в квартиру или дом топливо. Здесь важно и правильно выбрать шланг-подводку, и герметично соединить его с духовкой и трубой.

Если вы не уверены в своих силах, лучше доверьте подключение сотруднику Горгаза. Он и установит проводку, и тут же проверит ее на исправность, а соединения – на герметичность

Вызывая мастера, можно поинтересоваться, какой лучше выбрать.

Сегодня в магазинах можно встретить изделия, различные по материалу изготовления:

• недорогие резинотканевые подводки со сроком эксплуатации до 5 лет;
• резиновые шланги в металлической оплетке, надежные и готовые к монтажу;
• двухслойные армированные ПВХ шланги;
• сильфонные трубки.

Могут предложить и кислородный шланг – вроде бы прочный и надежный, но не соглашайтесь. Эти изделия уже запрещены к использованию по ряду причин, и одна из них актуальна именно для кухни. Материал шланга разрушается при попадании жира, а это – вероятность утечки газа со всеми трагическими последствиями.

Несколько советов по выбору:

Галерея изображений

Фото из

Выбирая шланг, проверьте сертификацию и соответствие ГОСТ. Берите только те изделия, которые оснащены заводскими гаечно-резьбовыми наконечниками, и обязательно обратите внимание на их целостность

Не приобретайте дешевую китайскую продукцию в интернет-магазинах. С виду красивые, но на деле ломкие шланги прослужат недолго, а замена их, с учетом встроенной конструкции техники, порой очень трудоемка

Не путайте подводки для газа с другими видами продукции – например, для воды. Газовую арматуру легко узнать по желтому цвету оплетки, по желтым меткам или полоскам

Не нужно покупать длинную подводку «с запасом» или короткий отрезок, еле-еле дотягивающийся до точек подключения. Шланг должен располагаться свободно, слегка провисая, без натяжки

Сертификаты и высокое качество

Дорогие изделия служат дольше

Желтая маркировка газовых подводок

Правильно выбирайте длину шланга

Не забудьте вместе со шлангом купить диэлектрик на газовую трубу и отсекающий кран – если он еще не установлен. Учтите, что для монтажа крана придется перекрывать магистраль, то есть вызывать работника газовой службы.

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 –  распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

• Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
• Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
• Внутренние поверхности, расположенные за дверцей.
• Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

• отвертка;
• газовый ключ;
• разводной ключ;
• фум-лента;
• мыльный раствор.

По нормам, для необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Галерея изображений

Фото из

Шаг 1 – покупка диэлектрика для газа

Шаг 2 – выбор места установки

Шаг 3 – монтаж диэлектрика на трубу

Шаг 4 – подключение подводки

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.

Выводы и полезное видео по теме

Видео #1. Советы от пользователя, самостоятельно подключившего духовой шкаф:

Видео #2. Рекомендации по монтажу от производителя Ханса:

Видео #3. О порядке подключения:

И последняя рекомендация: обязательно действуйте в паре с представителем газовой службы. Если подключение пройдет «мимо» Горгаза и случится авария, повлекшая ущерб здоровью или порчу имущества, вам грозят немалые штрафы.

Санкции возможны и при очередной плановой проверке – если установка нового подключенного оборудования не зафиксирована и не подтверждена документально. Действуйте по закону, и безопасность вам обеспечена!

Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в расположенной ниже блок форме. Расскажите о собственном опыте в деле подключения газовой духовки. Не исключено, что известные вам технологические тонкости процесса очень пригодятся посетителям сайта.

Как подключить электрический духовой шкаф к сети

Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

Шаг 1 – Определяемся со способом монтажа

Первое, что нужно определить, это следующие моменты:

1. Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).


2. Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
3. Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
3. От задней стенки дистанция должна быть не менее 4 см.
4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

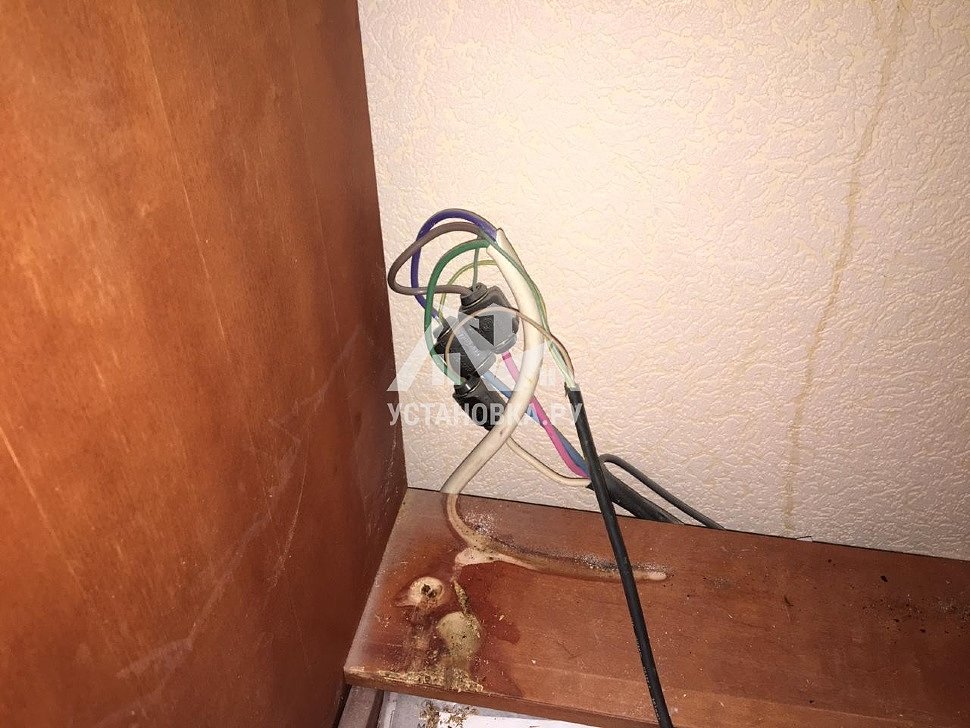

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

Подключение варочной панели и духового шкафа к одной линии (10 кВт)

Антон спрашивает:

Возможно ли такое решение рядом есть розетка для стиральной машины 2,5мм с установленным автоматом С16 Если от неё вывести ещё одну розетку и не запускать духовку и стиральную машину одновременно. Или как лучше поступить?

Заранее спасибо за ответ

Если хотите — подключайтесь к линии питания плиты, в принципе не запрещено, в документе сказано в п. 10.2 «В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм²».

И выходит не совсем понятно «с электрическими плитами», сейчас варочные поверхности ставят отдельно, а духовые шкафы отдельно, как и в вашем случае, при этом варочные поверхности считают электроплитами, а духовые шкафы — не считают. Но если рассудить с той точки зрения, что полноценная электроплита представляет собой поверхность с конфорками + духовку, то значит, что подключение духового шкафа и варочной панели правомерно и соответствует требованием нормативных документов.

Кабель вам выбрали как раз такой, которые рекомендует обозначенный выше СП, а вот автомат можно на него поставить и на 40А, хотя зависит от длины линии и выделенной мощности, вообще если кабель качественный, а сечение его токопроводящих жил соответствует заявленному, то ставьте 40А…

Потому что 32А при 220В это уже 7 кВт, то есть впритык для вашей варочной панели, если произойдет так, что все конфорки будут работать на полную мощность, а ваша жена поставит в духовку что-то запекаться — автомат выбьет.

Можете подключиться и к линии стиральной машины, но одновременной работы стиральной машины и духового шкафа также не будет.

Лично я бы поступил так:

Вариант 1: если кабель для электроплиты соответствует заявленному сечению, то установил бы автомат на 40А и подключился на эту линию.

Вариант 2: проложить еще одну линию от электрощита для подключения духового шкафа (2.5 мм² с автоматом 16А).

Вариант 3: Если нет возможности прокладки новой линии, то подключался бы в розетку стиральной машины, либо установив двойную розетку, либо еще одну одинарную, проложив кабель между ними, соединив шлейфом (самый худший, но вполне рабочий и адекватный вариант)

Подключите духовку к будущему.

приложение Genie и мобильное приложение Genie

Приложение genie и мобильное приложение Genie Руководство пользователя 350 East Plumeria Drive Сан-Хосе, Калифорния 95134 США Июнь 2012 г. 202-10933-02 v1.0 2012 NETGEAR, Inc. Все права защищены Никакая часть данной публикации не может быть воспроизведена,


{
    "данные":{
        «ключ»: «Готовим.Духовка.Программа.Режим нагрева.Горячий воздух »,
        "параметры":[
            {
                "key": "Cooking.Oven.Option.SetpointTemperature",
                «значение»: 230,
                "unit": "° C"
            },
            {
                "ключ": "BSH.Common.Option.Duration",
                «значение»: 1200,
                "единица": "секунды"
            }
        ]
    }
}



{
    "данные": {
        "key": "Cooking.Oven.Program.HeatingMode.HotAir",
        "параметры": [
            {
                "key": "Cooking.Oven.Option.SetpointTemperature",
                "type": "Двойной",
                "unit": "° C",
                "constraints": {
                    «мин»: 30,
                    «макс»: 275
                }
            },
            {
                «ключ»: «БШ.Common.Option.Duration ",
                "type": "Int",
                "unit": "секунды",
                "constraints": {
                    «мин»: 1,
                    «макс»: 86340
                }
            },
            {
                "key": "Cooking.Oven.Option.FastPreHeat",
                "type": "Boolean"
            },
            {
                "ключ": "BSH.Common.Option.StartInRelative",
                "type": "Int",
                "unit": "секунды",
                "constraints": {
                    «мин»: 0,
                    «макс»: 86340
                }
            }
        ]
    }
}
