Кирпичная печь для гаража своими руками с фото и видео
Перед каждым собственником транспортного средства встает вопрос как эффективно и экономично отопить гараж. Если помещение мало эксплуатируется, достаточно компактного и переносного отопительного агрегата. Когда гараж-мастерская больших размеров посещается часто, отведено место для консервации и хранения продуктов питания, переносной установки будет недостаточно для получения ровной температуры в боксе. Оптимальным вариантом в данном случае станет кирпичная печь.
Создать кирпичную конструкцию своими руками при помощи чертежей и схем возможно, однако, для надежности приглашается опытный печник. Специалист сможет правильно подобрать строительный материал, даст дельные советы для безопасного пользования печкой.
Какой должна быть печь из кирпича:
- размер самодельной формы получается компактным для беспрепятственного хода машины и людей;
- длительное время кирпичная печь удерживает приемлемый температурный режим;
- происходит быстрый разогрев печки;
- печь из кирпича выжигает мало кислорода и не выделяет вредные вещества в гараж-мастерскую.
Стандартная груба не подойдет в типовой машинный бокс, так как помещение имеет значительные перепады температуры. Глиняная кладочная масса из-за своей гигроскопичной структуры в суровых условиях растрескается и поплывет. Также конструкция занимает пространство, для ее топки человеку необходимо дополнительное место. Для получения тепла в комнате требуется много времени.
Типовая печка для гаража-мастерской
Кирпичная печь для гаража
Как правило, кирпичный агрегат делается на два с половиной глиняного блока. В качестве топлива используются сухие дрова, угли которых длительное время отдают тепло стенкам изделия. Шамотным кирпичом сооружается печка, в соединительный состав также добавляется шамотный порошок.Кладка всегда осуществляется на специально возведенном фундаменте. Если планируется плита для нагрева пищи и воды, длина шамотных «пазлов» увеличивается.
Важные моменты:
- Строительство чаще всего ведется у задней стенки гаража-мастерской.
- Дымоход своими руками изготавливается съемным. В летнее время убирается шланг и получается вентканал.
- Под основание укладывается слой гидроизоляции, который покрывается сплошной кладкой.
- Глиняный раствор перед употреблением проверяется на качество: скатывается небольшой шарик, который во время сушки не растрескивается, при падении с метровой высоты на бетонное основание сохраняет геометрическую форму.
- Для длительной эксплуатации самодельной печки топка выкладывается только шамотным кирпичом.

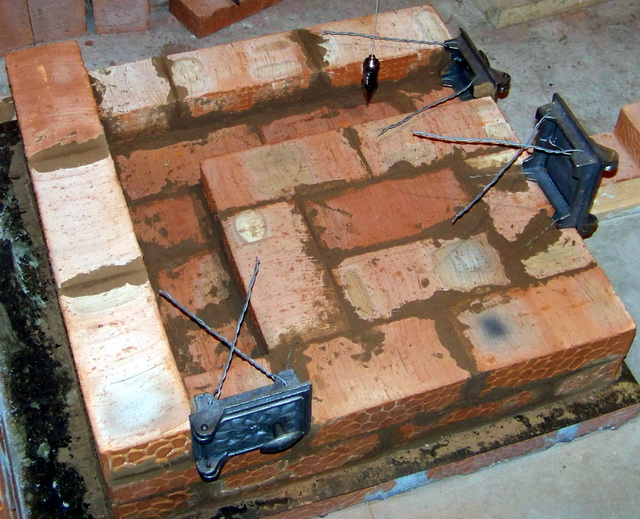

- Дверцы зольника и топки садятся на проволоки либо обматываются асбестовыми шнурами перед закладкой в общую кладку.
Шведская кирпичная печь
Шведская кирпичная печь
При желании гараж-мастерскую можно оснастить грубой шведского типа. Она представляет собой растянутый от потолка до пола канальный конвектор, к передней части которого примыкает камерный отсек. В воздушной камере по принципу духовки шведки газы раскаляют варочную поверхность в специальной нише.
Чем привлекателен агрегат своими руками:
- в общий механизм легко встраивается теплообменник с накопительной емкостью, так как духовка и конвектор не имеют энергетических обратных связей;
- конвектор экономно изготовить из простого кирпича на цементном растворе, так как все дымовые газы догорают в камерном отсеке;
- высокая узкая форма печки прогревает бокс по высоте;
- параметры самодельной печки останутся прежними, если часть дымового газа идет в лежанку, затем возвращается в конвектор.
Колпаковая печь из кирпича в гараж-мастерскую
Саморегулирующая конструкция имеет высокий КПД. Дымовой газ догорает под сводом колпака и отдает тепло «телу» изделия, только потом уходят пары в дымоходную систему. Колпаковая печка своими руками наделена свойствами газовой вьюшки: при открытой штатной горячий газ под колпаком не пускает на проток тяжелые холодные массы из хайла.
Предотвращается попадание угарного газа при открытой юшке, и кирпичная печь остается теплой.

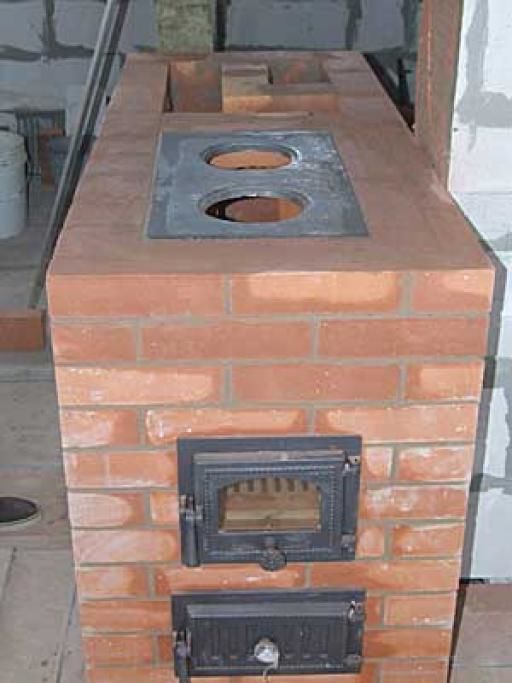

Плита со щитком
На базе шведки родилась интересная конструкция. Канальный и камерный отсек разъединяются механически из-за отказа от сушильной и варочной ниш. В итоге получается меньшая нагрузка на пол, поэтому кирпичная форма своими руками укладывается на изоляционный слой без дополнительного фундамента. Под щиток стелется демпфирующая подушка на основе базальтового картона. Для большей устойчивости узкого и высокого щитка устанавливается механическая связь со стеновым проемом.
Русская печь
Русская печь — устройство
Для очень просторных гаражей-мастерских с интенсивной эксплуатацией подойдет русская кирпичная печь. Ее КПД составляет 80%, каркас можно дополнить лежанкой и украсить декоративными элементами. Строительство объемное и сложное, поэтому без помощи печника не обойтись.
Цельный модуль является аналогом здания, части которого регулируются через углы. Перед выбором нужной конструкции производятся расчеты помещения (выдержать температурные режимы до следующих топок). - Топочный отсек.
В продаже имеется большое количество готовых топок с прозрачным или глухим творилом. Купить проще и надежнее, чем сделать своими руками. На что следует обратить внимание перед приобретением:
- размеры крепежей согласуются с размерами кирпича;
- для долговременного пользования лучше брать литое чугунное изделие;
- также обращайте внимание на глубину сужения отсека сгорания к колоснику, зольному колодцу.
Колосниковая решетка выбирается с учетом типа топлива. Слишком большое расстояние между прутьями, и топливо сгорит быстро, не успев отдать тепло стенкам. Если решетка пропусти мало воздуха, дрова не успеют выгореть и копоть с теплом также вылетит в трубу.
Для высококалорийного крупнокускового и малозольного топлива выбирается более глубокий зольник.
Для низкокалорийного топлива в кирпичный агрегат глубина зольника должна быть небольшой относительно высоты отсека сгорания, чтобы приток воздуха не сократился, и топливо догорало до конца.
- Печная дымоходная система в гараже-мастерской.
Нужны точные расчеты во избежание «присвиста», когда холодные потоки воздуха стремительно опускаются в слишком широкий дымоходный канал. Если получившийся дымоход дымится изредка его наращивают несколькими рядами кирпича не более, чем на пол метра. Также труба наращивается в том случае, когда поменялась аэродинамика местности (построили многоэтажки, вырос лес).
Схемы порядовки компактной кирпичной печи для гаража своими руками
Главная » Материал » Из кирпича
Рубрика: Из кирпичаАвтор: Иван Александрович
Для счастливых обладателей автомобилей гараж — помещение очень важное.
Ведь там можно непросто хранить машину, но и прекрасно проводить время за ее ремонтом. Чтобы условия для произведения ремонтных работ были наиболее комфортными, гараж нуждается в утеплении.
Использование электрического обогревателя в данном случае нецелесообразно. Проведение центрального отопления не всегда возможно. Наилучшее решение — построить кирпичную печь для гаража своими руками.
Рекомендуемые разновидности печей для небольших помещений
- Из кирпича, в которой можно использовать твердое топливо.
- Буржуйки металлические твердотопливные.
- Металлические, в которых возможно использование отработанного масла.
- Дровяные длительного горения.
Какие требования необходимо иметь в виду для обеспечения качественного отопления
- Печь в гараже должна быть небольших размеров.
- Предпочтительно использование твердого или жидкого топлива.
- Желательно, чтобы печь нагревалась быстро и поддерживала нужную температуру в течение длительного времени.
- Лучше выбирать конструкции из недорогих стройматериалов, простые в сборке и удобные в обслуживании.
Оптимально подходит под данные требования небольшая кирпичная печь.
Достоинства
- Может обеспечивать подходящий температурный режим: заслонки и поддувало служат регуляторами процесса горения топлива. Если нужно добиться более высокой температуры внутри гаража — просто увеличьте количество дров в топке.
- Основное отличие кирпичной печи — более долгое остывание по сравнению со стальными и чугунными.
- Зависимость мощности от размеров топки линейная.
- Конструкция относительно недорогая, если вы примете решение возводить ее своими руками.
- Топливо для кирпичной печи также недорогое.
Недостатки
- Долгий разогрев.
- Чтобы поддерживать приемлемую температуру, необходимо растапливать печь ежедневно.
- Если ограничить приток свежего воздуха через дверцу поддувала, то КПД устройства упадет.
- Чтобы постройка не отняла много денег, придется использовать не самые дорогие материалы.
Инструкция по возведению
- Определяем размер печи и место для нее. Чтобы прогреть гараж для одной машины, достаточно печки размерами 60 на 60 см (ширина стенки — два кирпича). Удобнее всего класть печь по задней стенке, там она не будет мешать при заезде.
- Готовим примерный чертеж будущего очага.
- Готовим необходимые инструменты и материалы.
Для постройки печи своими руками запаситесь:- мастерком;
- печным молотком;
- строительным уровнем;
- угольником;
- металлической рулеткой;
- отвесом;
- емкостью для замешивания раствора.
Конечно же, не обойтись в строительстве без следующих материалов:
- шамотного и керамического кирпича;
- песка;
- щебня;
- цемента;
- глины;
- рубероида;
- металлической проволоки;
- стальной трубы дымохода;
- дверок топливника и зольника;
- задвижек дымохода.
- Решаем, будет ли печь с фундаментом или без него. Можно не возводить отдельный фундамент, если вес конструкции не будет превышать 500-600 кг. В таком случае достаточно залитой на пол армированной стяжки.Но при весе более 750 килограмм фундамент все-таки понадобится. При этом он не должен быть связан с основанием самого помещения. Для фундамента:
- Выройте небольшую яму глубиной не более 70 см.
- Засыпьте слой песка.
- Поверх песчаной подушки уложите щебенку.
- Залейте щебенку раствором, состоящим из ведра цемента, трех ведер песка и одного ведра воды. Выровняйте фундамент и оставьте застывать на сутки.
- Уложите поверх застывшего цементного основания рубероид (достаточно двух-трех слоев).
- Приступаем к кладке.
Внимание! Кирпич кладите обязательно руководствуясь порядовкой.
Основные правила кладки.
- Размер стандартной печи для гаража — девять рядов.
- Строительство печи будем производить с помощью обычного красного полнотелого и специального шамотного кирпича. Последний будем использовать во втором, третьем и четвертом ряду, потому что это участок, где температура достигает своей наивысшей точки.
- Кирпич будет укладываться на глиняный раствор. Его оптимальную консистенцию можно определить следующим образом: высушиваем шар из глины диаметром 5-7 см. Если он не растрескался в процессе сушки и не разбился после падения на бетонную поверхность с высоты в один метр, то раствор подходящий.
Как приготовить раствор:
- замачиваем глину на 3 дня;
- после этого перемешиваем и очищаем смесь от комочков.
Соблюдайте толщину шва: 5 мм, если используется обычный кирпич. 3 мм, если кирпич шамотный.
1 и 2 ряды укладываются горизонтально.
3 ряд: формируем топочную дверку.
3 — 6 ряды: формируем камеру для закладки дров.
7 ряд: выкладываем кирпичи, чтобы в оставшееся по центру отверстие соответствовало размеру одного кирпича.
Кирпичи 8 ряда выкладываются плашмя для образования расширения.
Кирпичи 9 ряда выкладываются ребром.
- Размер стандартной печи для гаража — девять рядов.
- Дымоход — важнейшая деталь печи. Удобнее съемная конструкция (двухслойная нержавеющая труба, прослоенная базальтовой ватой). В летнее время печь использоваться не будет, а дымоход станет выполнять роль вентиляции. Трубу необходимо вывести наружу через отверстие в крыше таким образом, чтобы не пострадали перекрытия.
- Дверцы зольника и топки обмотайте, используя шнур из асбеста, и «посадите» на глиняную смесь. Зафиксировать детали легко обычной проволокой: закрепите ее к петлям дверец и заложите внутрь кирпичной кладки.
- Протопите готовую печь бумагой и щепками, а после просушите по-хорошему в течение недели-двух.
Различные схемы представлены ниже
Как видите, для постройки печи для гаража не потребуется много времени и навыков.
А в результате вы получите компактный агрегат для обогрева помещения, обеспечивающий комфорт во время ремонта вашего автомобиля.
