Принцип работы бытового холодильника Ноу Фрост. Устройство No Frost холодильника
Холодильник относится к числу наиболее распространенной бытовой техники, в какой нуждается абсолютно каждый человек. Если ваш холодильник внезапно ломается, то это становится серьезной проблемой, которая требует незамедлительного решения. В такие моменты можно представить себе, как жили люди всего несколько десятилетий назад, когда не было холодильников, а зачастую даже электричества. На случай поломки неплохо владеть знаниями об устройстве холодильника и принципе действия этого устройства, тогда возможно вы сможете справиться с неполадкой своими силами.

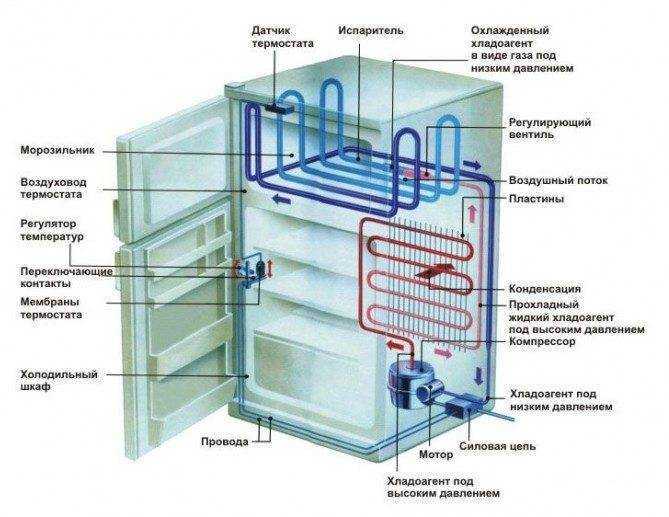

Принцип работы холодильника

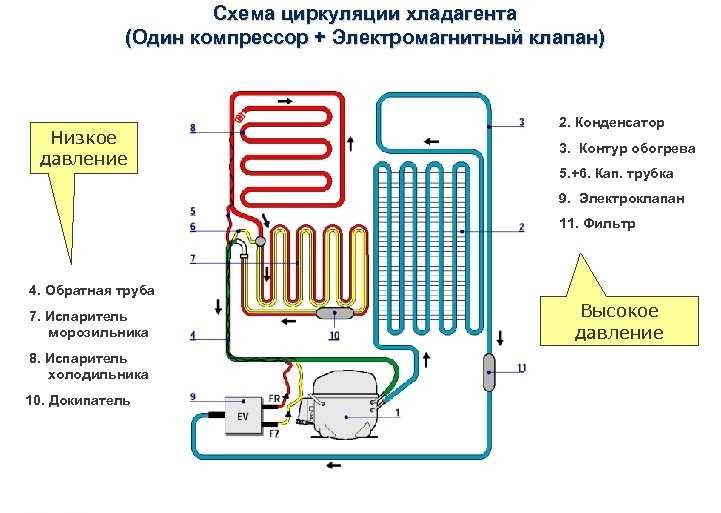

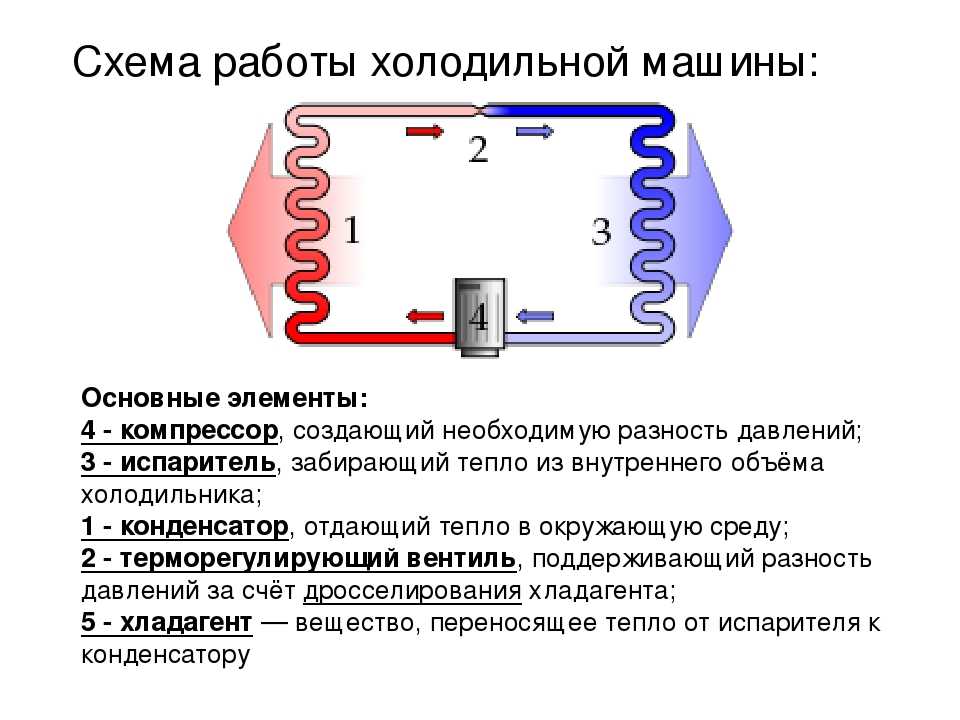

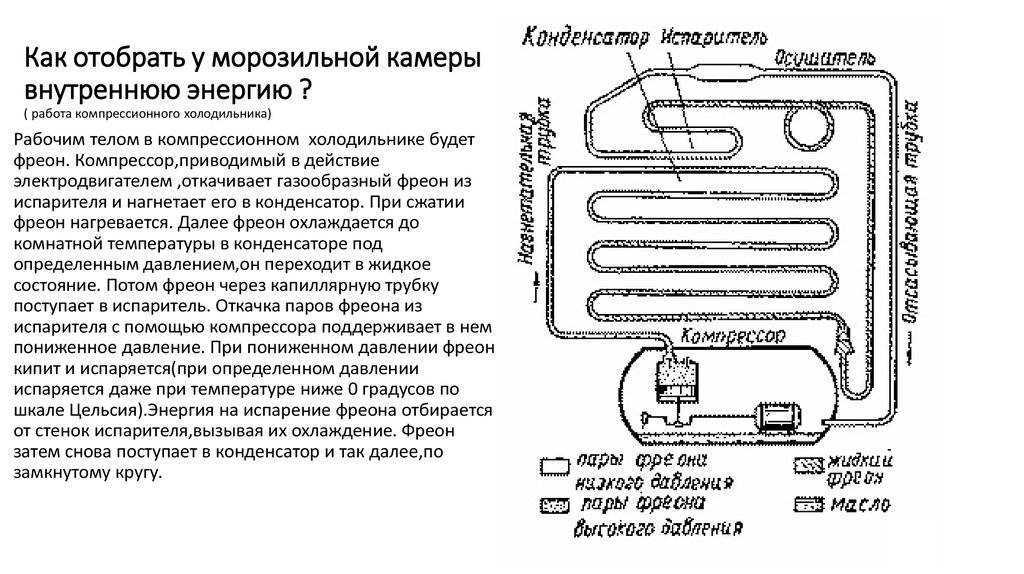

Принцип работы бытового холодильника основан на действии особого газа — хладагента. Газ (обычно фреон) циркулирует по замкнутому контуру, и при этом периодически нагревается и остывает. Компрессор холодильника создает в газовой системе крайне высокое давление, под действием которого хладагент превращается в жидкость. Затем эта жидкость начинает просачиваться через капилляр внутрь испарителя, где начинает очень быстро расширяться, благодаря переходным процессам из одного агрегатного состояния в другое, испаряющийся газ оказывает на холодильную камеру сильный охлаждающий эффект. Затем газ, забравший тепло у испарителя, направляется сначала в компрессор, а затем в конденсатор — конструкцию на задней стенке холодильника, напоминающую радиатор. В конденсаторе разогретый газ отдает в окружающую среду тепло полученное из испарителя, и тепло образующееся при сжатии газа компрессором. После этого процесс повторяется снова и снова, пока не будет достигнута необходимая температура внутри холодильной камеры. Капилляр, через который сжиженный газ просачивается в испаритель меняет свою пропускную способность в зависимости от соотношения давлений в испарителе и конденсаторе, это позволяет создать правильный процесс теплообмена. Температура внутри холодильника отслеживается электрическим или механическим термостатом, который запускает и останавливает компрессор при колебаниях температуры.
Отдельного внимания заслуживает компрессор. Компрессор прибора имеет поршневую конструкцию, и полностью, включая электродвигатель, погружен в специальное рефрижераторное масло. Двигатель и компрессор находятся в герметично запаянном корпусе, напоминающем котел. Для устранения шумов и вибраций в процессе работы компрессора, применяют поглощающие подвески. В старых моделях компрессор имел пружинную подвеску корпуса, затем стали применять внутреннюю подвеску, когда части компрессора подвешены внутри корпуса. В современных марках используется только внутренняя подвеска.
Как видно из вышеописанного, принцип действия изделия довольно прост, и основывается на теплообмене между холодильной камерой и окружающей средой. Этот процесс был описан французским ученым Сади Карно и в честь первооткрывателя был назван циклом Карно.
Разные отделы холодильника имеют разную температуру воздуха, что используется в современных моделях для разделения на зоны, предназначенные для хранения различных видов продуктов.
Почти все холодильники оборудованы морозильной камерой с рабочей температурой намного ниже нуля. Существуют разные виды компоновок холодильников, главное отличие обычно состоит в размере и расположении морозильника.

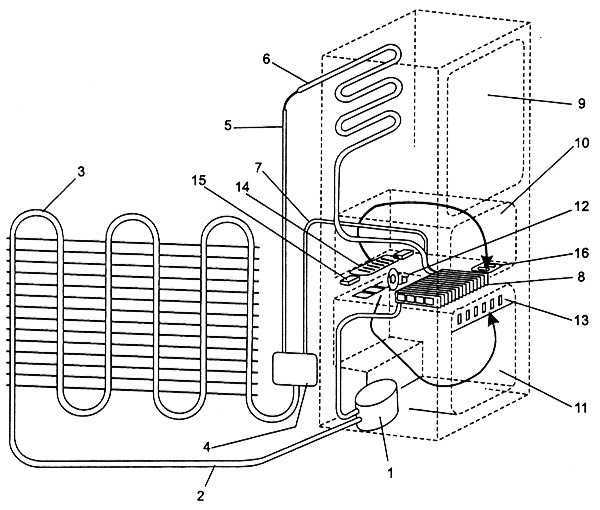

Устройство холодильника с системой No Frost

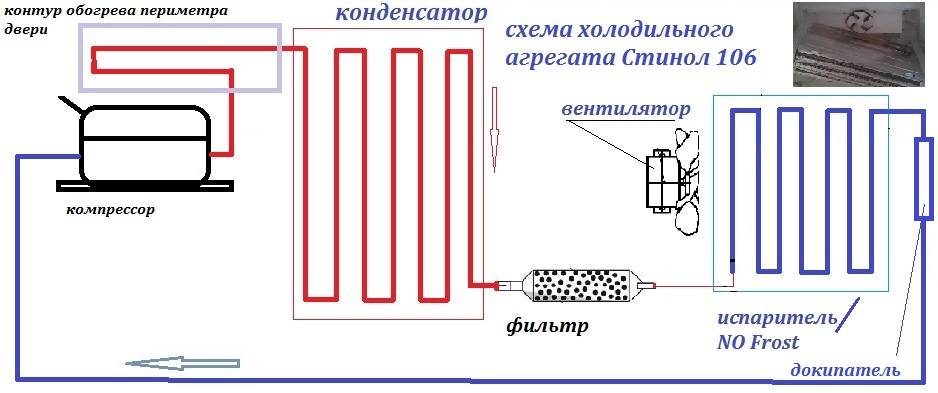

Принцип работы холодильников No Frost ничем не отличается от традиционных, однако имеет различия в системе разморозки. Стандартные холодильники нуждаются в периодической полной разморозке, чтобы избавиться от накопившегося на стенках инея и льда. Ледяные наросты появляются в результате резкого охлаждения стенок холодильника, из-за чего на них конденсируется влага и мгновенно замерзает. В холодильниках с системой Ноу Фрост такого не случается, потому как стенки камеры отделены от испарителя, испаритель охлаждает воздух, который затем принудительно циркулирует при помощи вентилятора. Капли воды, скапливающиеся на стенках, стекают в отверстие в днище холодильника, откуда попадают на испарительный поддон. Поддон как правило установлен на компрессоре, и парообразование жидкости ускоряется за счет выделяемого им тепла.
Но данная технология таит в себе и недостатки, продукты теряют влагу из-за постоянного обдувания воздухом, поэтому их приходится хранить в герметичной упаковке, чтобы сохранить свежесть. Зато сегодня появились простые, но очень нужные нововведения, например сигнализация двери, теперь звуковой сигнал уведомит вас о том, что вы забыли закрыть дверцу, либо закрыли неплотно. Сегодня можно встретить совершенно безумные модификации холодильников со встроенными в дверь телеприемниками или даже компьютерами с возможностью выхода в интернет. Конечно, не обязательно вдаваться в такие крайности, но при выборе нового холодильника все-таки стоит уделить внимание и его внешнему виду, благо выбор очень велик.

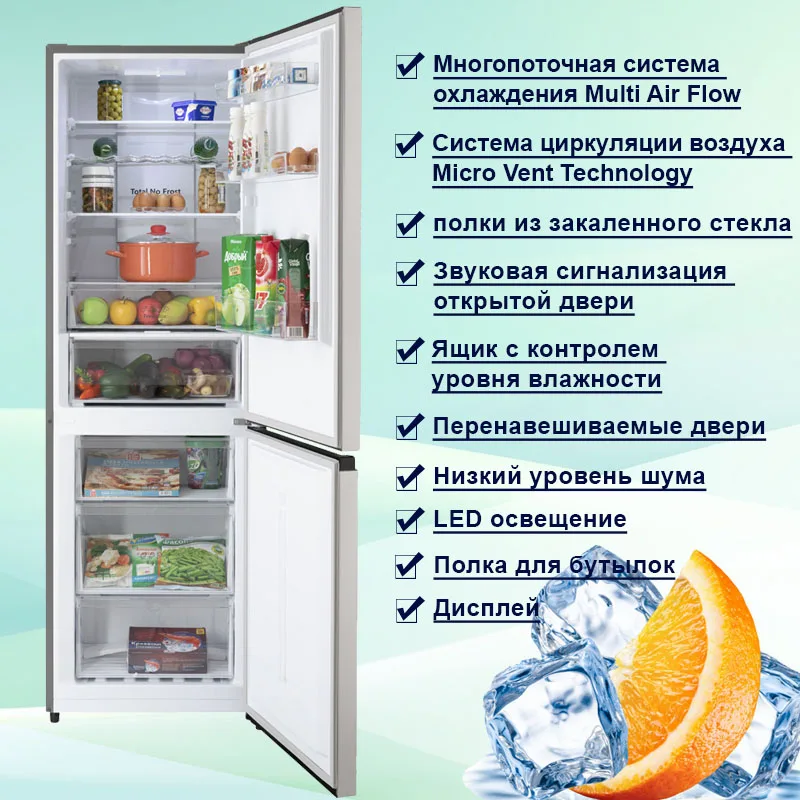

холодильник фулл ноу фрост
Основное назначение системы – предотвращение образования инея внутри холодильной и морозильной камер за счет принудительного прогона воздуха. Пользователю достаточно 1 раз в год отключить бытовой прибор и провести его влажную уборку.
Современные бытовые холодильники имеют различные системы оттайки испарителя. Сейчас распространены системы с капельной оттайкой и системами «No Frost», «Frost Free», «Full no Frost».
Продукты в холодильнике системы FULL NO FROST (FNF) охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель. Испаритель представляет из себя радиатор и располагается за панелью стенки морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильную камеру, меньшая — по дополнительному каналу в холодильную. Температура в холодильной камере регулируется перекрытием канала подачи холодного воздуха от испарителя морозильной камеры. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения. Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении.
В обычных холодильниках на нижних полках температура всегда ниже, чем на верхних, разница может достигать 3-5 С. Здесь же в каждой точке камеры температура одинакова.
1 2 3 4 5
Ремонт системы FULL NO FROST (FNF) –
это одна из услуг, которые по приемлемой цене
оказывает компания Доктор холод заказчикам в Тольятти.
При оформлении заказа на ремонт холодильника
Вам гарантированы:
- Ремонт холодильника квалифицированным мастером
- Использование оригинальных запчастей
- Выезд на место в удобное для заказчика время
- Вызов мастера по ремонту холодильников в Тольятти
- диагностика бесплатно
- Гарантия на ремонт системы FULL NO FROST до 12 месяцев
- Срочный ремонт систем разморозки в день звонка
- Недорогой ремонт FULL NO FROST по приемлемой цене
- Бесплатная консультация по телефону.
- ответим на ваши вопросы по ремонту холодильников
- Замена таймера системы разморозки
- Замена дефростера системы оттайки
- Замена тэнов FULL NO FROST
- Замена вентиляторов системы FULL NO FROST
- Мобильная мастерская по ремонту холодильников
- Ремонт оттайки холодильника на дому
- Профессиональное оборудование для ремонта холодильника
- Весь спектр работ по линейному и капитальному ремонту холодильников
Принцип системы хладагента и для кого он нужен!
Мы нередко видим много льда в холодильнике.
Холодильники Frost, в отличие от холодильников No Frost, имеют тенденцию образовывать и собирать лед в отделении. Этот тип холодильника не использует дополнительный нагреватель, чтобы предотвратить образование кусков льда внутри холодильника. И из-за его природы мы называем этот холодильник «морозным холодильником».
Принцип работы холодильника Frost
9Принцип работы холодильника 0002 Frost прост: 1. Конденсация пара и 2. Естественная конвекция. В этом процессе нет внешних или искусственных источников, таких как вентилятор или воздуходувка, для охлаждения внутри холодильника. Холодильник Frost использует традиционную форму технологии охлаждения, или мы можем назвать ее методом прямого охлаждения. В этом методе холодильное пространство вступает в непосредственный контакт со змеевиком испарителя для его охлаждения.
В результате холодильник неравномерно распределяет охлаждение внутри.
Водяной пар соприкасается с холодной поверхностью и начинает замораживать холодильник. Вот почему в холодильнике есть кнопка ручной разморозки. Чтобы разморозить ее, нужно выключить ее и открыть дверцы. Размороженную и капающую воду из поддона необходимо слить, а холодильную камеру вытереть насухо и провентилировать. Периодичность разморозки холодильного стола указана в технических характеристиках каждого типа.
Разница между холодильниками Frost и No Frost Холодильники Frost позволяют льду расти внутри холодильника, в отличие от холодильников No Frost. Если нам нужно вынуть мясо или другие продукты, хранящиеся в морозильной камере, в холодильнике, нам нужно выключить выключатель холодильника. Ждем, пока сможем вытащить еду.
2. Без обогревателя: Холодильник Фроста не содержит нагревателя, в отличие от холодильника Нофрост. Он имеет базовую и традиционную функцию для запуска холодильника.
3. Стабильность температуры: Неравномерное охлаждение и колебания температуры наблюдаются в холодильнике Frost, поскольку статическое охлаждение является типичной технологией охлаждения, используемой в лабораторном охлаждении. Это не обеспечивает оптимальной вентиляции внутри шкафа для хранения.
4. Цикл разморозки: Холодильники Frost не контролируют цикл разморозки. Поскольку внутри влага не испаряется, обычные или статические холодильные системы требуют регулярной разморозки. Чтобы компенсировать неравномерное хранение холода, эти шкафы накапливают лед и требуют настройки разморозки в моделях. (Биолайн Глобал, без даты)
5. Внешний вид: Внешний вид может быть одним из основных различий между холодильниками Frost и No-Frost. Холодильники Maximum Frost — это холодильники старых моделей, которые не так уж впечатляют. Но есть некоторые со стильным внешним видом.
Плюсы и минусы холодильника Frost
Плюсы
# Холодильники Frost дешевле, чем холодильники без мороза.
Это также более рентабельно. Разницу можно увидеть в счете за электроэнергию. Холодильники Frost потребляют меньше электроэнергии, чем холодильники без мороза, поскольку у них нет нагревателя, вентилятора или других устройств, которые нужно запускать. Когда электричество отключено на несколько часов, он может легко превратиться в колотый лед.
# Холодильники Frost менее сложны и просты в обслуживании. Стоимость обслуживания меньше, чем у холодильника No-Frost. Он не имеет сложных функций и дополнительных устройств.
# Холодильники Frost не высушивают часть продуктов, в отличие от холодильников No Frost. Вам не нужно беспокоиться о хранении их в коробках.
Минусы
# Холодильники Frost часто пачкаются кусочками льда. Он нуждается в регулярной чистке больше, чем Frost Ice. Вы должны чистить как минимум три раза в месяц, если вы используете морозный холодильник.
# Frost Холодильники не имеют системы автоматического размораживания. Если вы являетесь пользователем холодильника Frost, вам может потребоваться следовать графику, касающемуся проблемы с разморозкой. Кроме того, у него нет каких-либо функций, таких как вентилятор или что-то еще, что обеспечивает равномерное охлаждение.
# Проблема с хранением — еще один минус Frost Fridge. Кусочки льда делают камеру менее просторной, что является основным недостатком холодильников Frost. В этом случае становится трудно разжечь всю еду.
# Вкус еды начинает меняться, когда еда покрывается льдом. При длительном хранении продуктов в холодильнике Frost Fridge цвет также может измениться.
Для кого предназначены холодильники Frost Free?
Если вы живете в районе, где сброс нагрузки не является неожиданностью, вам не следует беспокоиться о хранящихся продуктах в холодильнике, если это холодильник Frost.
Кусочки льда в морозильном холодильнике отлично подходят для поддержания оптимальной температуры и предотвращения появления пищевых бактерий.
Какой холодильник купить
На этот вопрос нет конкретного ответа. Если у вас ограниченный бюджет, и вы хотите менее дорогой экономичный холодильник, то вам стоит выбрать холодильник Frost. Это может дать вам резервную копию, если электричество отключилось на пару часов. Помимо сохранения свежести продуктов, вы, несомненно, хотите, чтобы холодильник гармонировал с остальным дизайном вашей кухни. Убедитесь, что вы выбрали подходящий цвет и дизайн.
Copyright © 2023 Баттерфляй Групп. Все права защищены.
Как работает система разморозки холодильника Free Frost?
В системе разморозки холодильника есть много отдельных компонентов, которые должны работать согласованно, чтобы система защиты от замерзания работала должным образом.

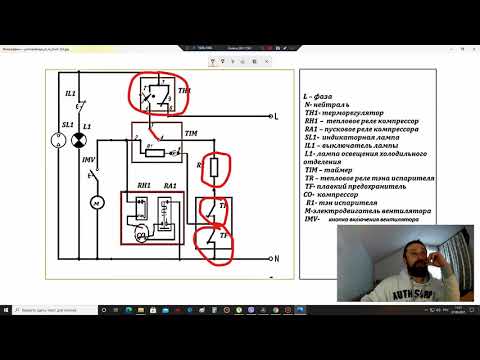

Мы попытаемся объяснить работу, используя упрощенные электрические схемы.
Сердцем системы оттаивания является управление оттаиванием. Наиболее распространенным средством управления является механический таймер оттаивания, представляющий собой моторизованное устройство, которое размыкает и замыкает несколько электрических контактов. Каждый контакт можно рассматривать как простой выключатель света, но вместо света один подключает цепь нагревателя оттайки, другой подключает систему охлаждения. Когда один из них включается, другой выключается. Мотор таймера (НЕ показан) поворачивает кулачок, который размыкает и замыкает эти контакты через заданные промежутки времени (другие типы см. ниже).
Цикл охлаждения
В режиме охлаждения таймер оттаивания замыкает контакт контура компрессора, чтобы он работал. Цепь нагревателя оттайки разомкнута.
В этом режиме термостат (также известный как управление охлаждением) включает и выключает двигатели компрессора и вентилятора для поддержания соответствующей температуры.
Цикл разморозки
Таймер оттаивания в конце концов переключается в режим оттаивания и подает питание на нагреватель(-и) оттаивания для растапливания инея, скопившегося на змеевике испарителя (охлаждения).
Контакты управления охлаждением остаются замкнутыми, но поскольку таймер оттайки больше не подает питание на этот контур, компрессор не работает.
Как только термостат прекращения оттаивания (также известный как концевой выключатель оттаивания) определяет заданную температуру, он размыкает цепь к нагревателям оттаивания, отключая их. Таймер остается в цикле разморозки до тех пор, пока он не перейдет обратно в режим охлаждения. Поскольку концевой выключатель разомкнут, нагреватели больше не работают до конца цикла.
Цикл охлаждения
Когда таймер снова вернется в режим охлаждения, компрессор начнет работать вместе со всеми вентиляторами циркуляции воздуха.
Концевой выключатель разморозки будет оставаться в разомкнутом состоянии до тех пор, пока он не будет сброшен при низких температурах.
Как только достигается заданная более низкая температура, термостат прекращения оттаивания снова закрывается. Это нормально, так как таймер оттаивания больше не подает питание на контур оттаивания, и на нагреватель не подается питание.
Когда таймер оттаивания снова перейдет в режим оттаивания, ограничительный термостат уже будет закрыт и позволит подать питание на нагреватель оттаивания, чтобы снова растопить иней, образовавшийся на змеевике испарителя.
Вентиляторы
Обычно двигатели вентиляторов внутреннего испарителя и внешнего (если есть) конденсатора должны работать, когда работает компрессор, и наоборот. Если таймер останавливает работу системы охлаждения, ни вентиляторы 9Обычно в это время должен работать компрессор 0127 или .
Симптомы проблемы с разморозкой
Наиболее частым признаком отказа системы оттайки является полное и равномерное обледенение (но не обледенение) змеевика испарителя.
Иней также может быть виден на панели, закрывающей испаритель, обычно в задней части морозильной камеры.
Чрезмерное обледенение может быть вызвано тем, что нагреватель оттайки или ограничительный термостат разомкнуты (т. е. неисправны), механический таймер оттайки заедает и никогда не переходит в цикл оттайки, или проблема в электронном блоке управления оттайкой или один из его датчиков не позволяют нагреватели оттайки должны быть включены.
Иногда (но довольно редко) таймер может одновременно включать нагреватель и систему охлаждения. Это может привести к оттаиванию, а затем к повторному замораживанию продуктов в морозильной камере, что часто приводит к ожогам продуктов от морозильной камеры. В большинстве случаев змеевик испарителя останется в основном в незамерзшем состоянии. Нагреватели оттаивания будут включаться и выключаться, когда термостат оттаивания открывается и закрывается в зависимости от температуры, которую он измеряет.
Проблемы с системой охлаждения
НЕ проблема системы разморозки
Если змеевик испарителя частично покрыт инеем (см.
иллюстрацию выше) или на его небольшом участке образовался шарик льда (см. иллюстрацию ниже), это обычно является признаком неисправности системы охлаждения. Специалист по холодильной технике должен определить причину и устранить ее. Эти условия не вызваны отказом системы оттаивания.
НЕ проблема системы разморозки
Расположение компонентов разморозки
В большинстве холодильников с функцией защиты от замерзания змеевик испарителя (охлаждающий) находится внутри морозильной камеры и закрыт панелью. Двигатель вентилятора морозильной камеры обычно находится в том же месте.
Нагреватель оттайки монтируется или вплетается прямо в змеевик испарителя в морозильной камере. Концевой выключатель оттаивания обычно устанавливается сбоку змеевика испарителя или на одном из соединительных трубопроводов.
Таймер оттаивания может находиться в различных местах, в том числе за откидной пластиной в передней части шкафа, внутри холодильной камеры, возможно, на панели управления вместе с термостатом или на более старых моделях, сзади в моторном отсеке рядом с компрессором.
. В некоторых странных моделях холодильников Kenmore таймер разморозки был встроен в блок льдогенератора.
Нагреватель оттайки
Нагреватель оттайки представляет собой проволочную нить накала, заключенную в оболочку из кварца, стекла, алюминия или другого материала, которая нагревается при подаче питания. Он будет либо иметь сопротивление (показывать непрерывность) и быть исправным, либо иметь бесконечное сопротивление (отсутствие непрерывности) и быть дефектным. Какое сопротивление он имеет, не имеет значения, поскольку его сопротивление обычно не меняется, за исключением того, что оно становится открытым (бесконечное сопротивление) при выходе из строя.
Термостат прекращения разморозки
Термостат прекращения оттаивания (также известный как концевой выключатель оттаивания) представляет собой небольшой электрический переключатель SPST (однополюсный), который срабатывает в зависимости от температуры.
В зависимости от температуры он либо не будет иметь сопротивления (покажет непрерывность) и будет исправен, либо будет иметь бесконечное сопротивление (отсутствие непрерывности) и будет дефектным. При комнатной температуре он обычно открыт (что нормально, а , а не является признаком неисправности) и закрывается, только когда становится холодно. Насколько холодным должно быть закрывание, зависит от его конкретной калибровки, но обычно около или ниже точки замерзания.
Некоторые новые модели холодильников (в частности, Amana и Frigidaire) и некоторые более старые модели (включая GE) подают питание на двигатель вентилятора испарителя (морозильной камеры) через нагревательный элемент оттаивания и концевой выключатель оттаивания. Если какой-либо из этих компонентов выйдет из строя, оставаясь открытым, вентилятор не будет работать, что остановит циркуляцию холодного воздуха по всему холодильнику.
В этой конструкции двигатель вентилятора испарителя не запустится после цикла оттаивания, пока испаритель снова не начнет охлаждаться.
Хотя, как правило, это хорошая конструктивная идея, чтобы не раздувать теплый воздух оттаивания по всему холодильнику, сбой в одной части системы оттаивания обычно делает весь холодильник неэффективным из-за отсутствия потока воздуха.
Типы таймеров разморозки
Механические таймеры оттайки раннего производства включались в цикл оттайки по истечении заданного времени. Обычные временные периоды составляли 6, 8, 12 и 24 часа. Это означало, что, скажем, каждые 6 часов холодильник будет размораживаться независимо от того, нужно это ему или нет. Продолжительность цикла разморозки была фиксированной и могла составлять от 18 до 30 минут в зависимости от конструкции таймера, но всегда была одинаковой.
Как указано выше, нагреватели оттаивания могут не работать в течение этого полного периода времени благодаря термостату ограничения оттаивания, но цикл охлаждения не начнется снова до тех пор, пока не завершится полная продолжительность оттаивания.
Этот оригинальный дизайн был расточительным, так как холодильник размораживался независимо от того, нужно это было или нет. Более поздний дизайн попытался немного помочь этому.
Суммарные таймеры работы
Следующая разработка называлась «кумулятивный таймер». Эти таймеры были установлены таким образом, что они учитывали только время, в течение которого холодильник (компрессор) фактически работал. Это имеет смысл, так как не может образовываться иней, если компрессор не работает.
Эти более поздние модели механических таймеров переводили оттайку только тогда, когда компрессор действительно работал в течение определенного периода времени, обычно от 6 до 8 часов суммарной работы компрессора.
Адаптивное управление разморозкой
Последняя энергосберегающая модификация имеет электронное управление и называется адаптивным управлением оттаиванием. Изменяется не только период между циклами разморозки, но и продолжительность самого цикла разморозки.
Устройство запрограммировано на отслеживание использования прибора и времени, необходимого для полного размораживания змеевика испарителя. Затем он рассчитает количество необходимого времени и соответствующим образом отрегулирует себя.
Материнская плата GE
Новые холодильники производства GE почти полностью управляются электроникой. Их материнская плата заменяет функции температуры и разморозки, даже управляя двигателями вентиляторов постоянного тока, которые могут работать на разных скоростях. В этой системе только нагреватель оттайки такой же, как описано выше. Цикл разморозки завершается, когда термистор обнаруживает повышение температуры испарителя, что является сигналом для главного управления прекратить разморозку и начать охлаждение. Выключающий термостат в этой конструкции устройства действует только как защитное устройство, отключающее нагреватель (-и) в случае неисправности до того, как пластиковая внутренняя облицовка расплавится, в противном случае он никогда не активируется.
Блок управления нельзя вручную перевести в режим разморозки.
Проверка таймера
Типы механических таймеров, описанные выше, обычно имеют винт на нижней стороне, который можно поворачивать по часовой стрелке, чтобы вручную изменить текущий цикл. Если он работает, медленно поверните его, пока он не щелкнет один раз, чтобы перевести таймер в «режим разморозки». В режиме разморозки, повернув его до щелчка один раз, таймер перейдет в «режим работы». Его можно оставить в режиме оттаивания, чтобы увидеть, перейдет ли он сам в режим работы (как это должно произойти менее чем за 30 минут), или можно проверить нагреватели оттаивания, чтобы увидеть, получают ли они питание или нет. то время.
ПРИМЕЧАНИЕ. После выключения компрессора ему следует дать постоять несколько минут (минимум 5-10 ), прежде чем пытаться перезапустить его. Это необходимо для выравнивания внутреннего давления хладагента, чтобы компрессор мог снова запуститься без чрезмерной нагрузки и повреждения.
