Как рассчитать номинальный ток автоматического выключателя?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

В предыдущей серии статей мы подробно изучили назначение, конструкцию и принцип действия автоматического выключателя, разобрали его основные характеристики и схемы подключения, теперь, используя эти знания, вплотную приступим к вопросу выбора автоматических выключателей. В этой публикации мы рассмотрим, как рассчитать номинальный ток автоматического выключателя.

Эта статья продолжает цикл публикаций Автоматические выключатели УЗО дифавтоматы — подробное руководство. В следующих публикациях планирую подробно разобрать, как выбрать сечение кабеля, рассмотреть расчет электропроводки квартиры на конкретном примере с расчетом сечения кабеля, выбором номиналов и типов автоматов, разбивкой проводки на группы. В завершении серии статей по автоматическим выключателям будет подробный пошаговый комплексный алгоритм их выбора.

Хотите не пропустить выхода этих материалов? Тогда подписывайтесь на новости сайта, форма подписки справа и в конце этой статьи.

Итак, приступим.

Электропроводка в квартире или доме обычно разделена на несколько групп.

Групповая линия питает несколько однотипных потребителей и имеет общий аппарат защиты. Другими словами — это несколько потребителей, которые подключены параллельно к одному питающему кабелю от электрощита и для этих потребителей установлен общий автоматический выключатель.

Проводка каждой группы выполняется электрическим кабелем определенного сечения и защищается отдельным автоматическим выключателем.

Для расчета номинального тока автомата необходимо знать максимальный рабочий ток линии, который допускается для ее нормальной и безопасной работы.

Максимальный ток, который кабель может выдержать не перегреваясь, зависит от площади сечения и материала токопроводящей жилы кабеля (медь или алюминий), а так же от способа прокладки проводки (открытая или скрытая).

Также необходимо помнить, что автоматический выключатель служит для защиты от сверхтоков электропроводки, а не электрических приборов. То есть автомат защищает кабель, который проложен в стене от автомата в электрическом щите к розетке, а не телевизор, электроплиту, утюг или стиральную машину, которые подключены к этой розетке.

Поэтому номинальный ток автоматического выключателя выбирается, прежде всего, исходя из сечения применяемго кабеля, а затем уже берется в расчет подключаемая электрическая нагрузка. Номинальный ток автомата должен быть меньше максимально допустимого тока для кабеля данного сечения и материала.

Расчет для группы потребителей отличается от расчета сети одиночного потребителя.

Начнем с расчета для одиночного потребителя.

1.А. Расчет токовой нагрузки для одиночного потребителя

В паспорте на прибор (или на табличке на корпусе) смотрим его потребляемую мощность и определяем расчетный ток:

В цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому мощность нагрузки характеризуется двумя параметрами: активной мощностью и реактивной мощностью.

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Холодильники, кондиционеры, электродвигатели (например, погружной насос), люминисцентные лампы и др. вместе с активной составляющей имеют также и реактивную, поэтому для них необходимо учитывать cos φ.

1.Б. Расчет токовой нагрузки для группы потребителей

Общая мощность нагрузки групповой линии определяется как сумма мощностей всех потребителей данной группы.

То есть для расчета мощности групповой линии необходимо сложить мощности всех приборов данной группы (все приборы, которые Вы планируете включать в этой группе).

Берем лист бумаги и выписываем все приборы, которые планируем подключать к этой группе (т.е. к этому проводу): утюг, фен, телевизор, DVD-проигрыватель, настольную лампу и т.д.):

При расчете группы потребителей вводится так называемый коэффициент спроса Кс, который определяет вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени. Если все электроприборы группы работают одновременно, то Кс=1.

На практике обычно все приборы одновременно не включаются. В общих расчетах для жилых помещений коэффициент спроса принимается в зависимости от количества потребителей из таблицы, приведенной на рисунке.

Мощности потребителей указываются на табличках электроприборов, в паспортах к ним, при отсутствии данных можно принимать согласно таблицы (РМ-2696-01, Приложение 7.2), или посмотреть на похожие потребители в интернете:

По расчетной мощности определяем полную расчетную мощность: Определяем  расчетный ток нагрузки для группы потребителей:

Ток, рассчитанный по приведенным формулам, получаем в амперах.

2. Выбираем номинал автоматического выключателя.

Для внутреннего электроснабжения жилых квартир и домов в основном применяют модульные автоматические выключатели.

Номинальный ток автомата выбираем равным расчетному току или ближайший больший из стандартного ряда:

6, 10, 16, 20, 25, 32, 40, 50, 63 А.

Если выбрать автомат меньшего номинала, то возможно срабатывание автоматического выключателя при полной нагрузке в линии.

Если выбранный номинальный ток автомата больше величины максимально возможного тока автомата для данного сечения кабеля, то необходимо выбрать кабель большего сечения, что не всегда возможно, или такую линию необходимо разделить на две (если понадобится, то  и более) части, и провести весь приведенный выше расчёт сначала.

Необходимо помнить, что для осветительной цепи домашней электропроводки используются кабели 3×1.5 мм2, а розеточной цепи — сечением 3×2.5 мм2. Это автоматически означает ограничение потребляемой мощности для нагрузки, питаемой через такие кабели.

Из этого также следует, что для линий освещения нельзя применять автоматы с номинальным током более 10А, а для розеточных линии — более 16А. Выключатели освещения выпускаются на максимальный ток 10А, а розетки на максимальный ток 16А.

Смотрите подробное видео Как рассчитать номинальный ток автоматического выключателя

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Номинальный ток электродвигателя

Подавляющее большинство электродвигателей, используемых в промышленности, относятся к трехфазному асинхронному типу. Для питания таких устройств необходима промышленная трехфазная сеть переменного тока, обеспечивающая сетевое напряжение заданной частоты и напряжения. Высокая популярность асинхронных электродвигателей обусловлена дешевизной, простотой изготовления и механической прочностью данных устройств.

Кроме того, изменяя схему подключения обмоток (звезда или треугольник) можно подключать двигатель к сетям различного напряжения (обычно используются комбинации 220/380 и 127/220В).

Высокий стартовый ток – главный недостаток асинхронного электродвигателя

Однако несмотря на множество неоспоримых преимуществ, асинхронные двигатели имеют минусы, среди которых одним из наиболее значительных является достаточно большой пусковой ток электродвигателя данного типа. Особенно заметен этот недостаток в асинхронных устройствах с короткозамкнутым ротором. Такие двигатели следует с осторожностью применять, в тех системах, для которых требуется значительный пусковой момент, который может привести к превышению номинального значения силы тока (Iн).

Для большинства асинхронных электродвигателей допустимо кратковременное превышение значение Iн, которое может произойти в момент пуска. Так, в момент запуска, допускается шестикратное превышение значения номинального тока при условии, что оно будет длиться не более 5 секунд. В случае, если в некотором режиме номинальный ток превышается не более чем в два раза, допускается увеличить время работы устройства в этом режиме до 15 секунд.

Расчет номинального значения тока асинхронного электродвигателя

Номинальный ток электродвигателя, при котором возможна его длительная работа, связан с номинальной мощностью устройства и его КПД следующим выражением:  Iн=1000*Pн/(Uн*cosφ√η), где Рн – мощность, Uн – номинальное напряжение, которым питается электродвигатель, η – КПД, а cosφ – коэффициент мощности двигателя.

Отсюда можно сделать важный вывод, который состоит в том, что при уменьшении U (например при переключении устройства из сети в 220 В сеть 127 В), увеличивается ток двигателя, который может превысить номинальное значение. А длительная работа двигателя на токе I>Iн может привести не только к его повреждению, но и к возгоранию. Поэтому, используемые в системе с электрическим двигателем предохранительные устройства должны быть подобраны так, чтобы предотвратить продолжительную работу при токе I>Iн.

Просмотров: 14059

Дата: Воскресенье, 15 Декабрь 2013

Расчет номинального тока электродвигателя | Сайт электрика

Привет посетители сайта fazanet.ru, и в сегодняшней статье мы с вами разберём, как же сделать, этот непонятный расчёт тока электродвигателя. Каждый уважающий себя электромонтёр, робота которого связана с обслуживанием электрических, машин просто обязан это знать. Я в своё время тоже помню, что меня это очень сильно интересовало, когда меня перевили с одного цеха в другой. А конкретно именно работать электромонтёром.

Перед этим я уже немного затрагивал темы электродвигателей, когда писал о том как запустить асинхронные двигателей, и когда писал какие бывают номиналы электродвигателей.

Ну а теперь приступим конкретно к самому расчёту. Допустим: у вас есть трёхфазный асинхронный электродвигателей переменного тока, номинальная мощность, которого составляет 25 кВт, и вам хочется узнать какой же у него будет номинальный ток.

Для этого существует специальная формула: Iн = 1000Pн /√3•(ηн • Uн • cosφн),

Где Pн – это мощность электродвигателя; измеряется в кВт

Uн – это напряжение, при котором работает электродвигатель; В

ηн – это коэффициент полезного действия, обычно это значение 0.9

ну и cosφн – это коэффициент мощности двигателя, обычно 0.8.

Последние два значения обычно пишутся на заводской бирке, хотя они у всех двигателей практически одинаковые. Но все же нужно брать данные именно с заводской бирки на двигателе.

Вот как на этой картинке все значения видны, а ток нет. Только если КПД написан 81%, то для расчёта нужно брать 0.81.

Теперь подставим значения Iн = 1000•25/√3 • (0.9 • 380 • 0.8) = 52.81 А

Тем, кто не помнит, сколько будет √3, напоминаю – это будет 1,732

Вот и всё, все расчёты закончены. Всё очень легко и просто. По моему образцу вы можете легко рассчитать номинальный ток электродвигателя, вам всего лишь нужно подставить своих данных.

Как определить ток электродвигателя на практике.

Ещё в заключении, хотел поделиться с вами, тем как я определяю приблизительное значение тока без всяких расчётов. Если реально посмотреть, что у нас с вами получилось при расчёте, то реально вид, что номинальный ток приблизительно в два раза больше чем его мощность. Вот так я определяю ток на практике, мощность умножаю на два. Но это только приблизительное значение.

А ток холостого хода будет обычно в два раза меньше, чем его мощность. Но про то, как определить эти значения, мы поговорим с вами в следующих статьях. Так что подписывайтесь на обновления и не забываете поделиться этой статьёй со своими друзьями в социальных сетях.

На этом у меня всё. Пока.

С уважением Александр!

Читайте также статьи:

Как найти номинальный ток

Для того чтобы найти номинальный ток для определенного проводника, воспользуйтесь специальной таблицей. В ней указывается, при каких значениях силы тока проводник может разрушиться. Для нахождения номинального тока для электрических двигателей различных конструкций, воспользуйтесь специальными формулами. Если вопрос касается предохранителя, то, зная мощность, на которую он рассчитан, найдите его номинальный ток.Вам понадобится

Определение номинального тока по сечению провода Определите материал, из которого сделан провод. Чаще всего встречаются провода из меди и алюминия с круглым поперечным сечением. Измерьте его диаметр штангенциркулем, а затем найдите площадь сечения, умножив квадрат диаметра на 3,14 и поделив на 4 (S=3,14•D²/4). Определите тип провода (одножильный, двухжильный или трехжильный). После этого по специальной таблице определите номинальный ток для данного провода. Превышение этого значения приведет к перегоранию провода.

Определение номинального тока предохранителяНа плавком предохранителе обязательно указывается мощность, на которую он рассчитан с запасом приблизительно в 20%.Узнайте напряжение в сети, куда должен вставляться предохранитель, если оно не известно, измерьте его с помощью вольтметра. Чтобы найти номинальный ток, нужно максимальную расчетную мощность предохранителя в ваттах, поделить на напряжение в сети в вольтах. В том случае, если ток возрастет больше номинала, проводник в предохранителе разрушится.

Определение номинального тока электродвигателя Чтобы найти номинальный ток для двигателя постоянного тока, узнайте его номинальную мощность, напряжение источника, куда он подключается, а также его коэффициент полезного действия. Эти данные должны быть в технической документации электродвигателя, а напряжение источника измерьте вольтметром. Затем мощность в ваттах последовательно поделите на напряжение в вольтах и коэффициент полезного действия в единичных долях(I=P/(U•η)). Результатомбудет номинальный ток в амперах.
Для трехфазного двигателя переменного тока дополнительно узнайте номинальный коэффициент мощности двигателя, и рассчитывайте номинальный ток по той же методике, только результат поделите еще на номинальный коэффициент мощности (Cos(φ)).

Определение установленной мощности и тока нагрузки

Определение установленной мощности и тока нагрузки.

Важным этапом проектирования является определение суммарной потребляемой мощности установ­ленного оборудования в каждой группе.
Величина установленной мощ­ности позволяет рассчитать номи­нальный ток нагрузки на данную цепь. Номинальный ток — это тот максимальный ток, который будет протекать по фазному про­воду. Во внутренней сети квар­тиры или дома с напряжением 220 В он легко определяется по максимальной потребляемой мощности.

При однофазной нагрузке номи­нальный ток « 4,5Рт, где Рт — мак­симальная потребляемая мощность в киловаттах. Например, при Рт = = 5 кВт /„ = 4,5 * 5 = 22,5 А.

При трехфазной симметрич­ной нагрузке номинальный ток на фазу — 1п я 1,5Рт.

Значение номинального тока на­грузки позволяет определить и ха­рактеристики защитных устройств, и сечение жил провода.
Самым простым является рас­чет группы с одним прибором, например электрической духов­кой. Ее потребляемая мощность 2 кВт (определяется по паспорту). Номинальный ток нагрузки 1п = = 4,5 *2 = 9 А. Таким образом, в цепь питания духовки должен устанавливаться автоматический выключатель с номинальным то­ком не менее 9 А. Ближайшим по номиналу является автомат 10 А.
Расчет токовой нагрузки и вы­бор автоматического выключателя для группы с несколькими потре­бителями усложняется введением коэффициента спроса, определяю­щего вероятность одновременно­го включения всех потребителей в группе в течение длительного промежутка времени.
Конечно, величина коэффици­ента спроса зависит от множества объективных и субъективных фак­торов: типа квартиры, назначения электрических устройств и т. д. На­пример, коэффициент спроса для телевизора обычно принимается за 1, а коэффициент спроса для пы­лесоса — 0,1. Существуют даже це­лые системы расчета коэффициента спроса как для отдельных квартир, так и для многоэтажных домов.
Понятно, что одновременное включение и работа всех элект­роприборов в квартире или част­ном доме маловероятны. Поэтому в нашем случае коэффициент спроса для каждой группы можно опре­делить по таблице усредненных значений (табл. 2).

Для расчета розеточной группы кухни примем, что там будут вклю­чаться следующие приборы:
— электрический чайник — 700 Вт;
— овощерезка — 400 Вт;
— микроволновая печь 1200 Вт;
— холодильник — 300 Вт;
— морозильник — 160 Вт;
— прочее — 240 Вт.

Суммарная номинальная мощ­ность этих приборов в группе составляет 3000 Вт.
С учетом коэффициента спроса (равного 0,7) номинальная мощ­ность будет равна 3000*0,7 = = 2100 Вт.

Номинальный ток нагрузки в цепи этой розеточной группы будет равен 4,5 х 2,1 = 9,45 А После аналогичных расчетов дополним табл. 3 полученными значениями потребляемой мощ­ности и номинального тока для остальных групп.

В процессе воплощения в жизнь проекта загородного дома может потребоваться изучения множества вопросов, ответы на которые вы можете найти на сайте tepla-hatka. in.ua. Перейдя по ссылке вы также можете найти множество материалов, посвященных утеплению дома. Остается пожелать успешного воплощения вашей идеи, и конечно же тепла в ваших домах!

Вам также могут быть интересны следующие ремонтные статьи:

Расчет тока электродвигателя

Новости / Расчет тока электродвигателя

Расчет тока электродвигателя

Расчет тока электродвигателя

Расчет номинального тока трехфазного асинхронного электродвигателя

Для корректного выбора системы электрификации подъемно – транспортного механизма будь то троллейный шинопровод или кабельный подвод, необходимо знать номинальный ток электрической установки.

Ниже приведена форма расчета трехфазного асинхронного электродвигателя переменного тока:

Iн=Pн/√3*Uн*cosφн*ηн или Pн/1,73*Uн*cosφн*ηн,

где Рн — номинальная мощность электродвигателя (Вт),

Uн — номинальное напряжение электродвигателя (В),

ηн — номинальный коэффициент полезного действия двигателя,

cos φн — номинальный коэффициент мощности двигателя.

Номинальные данные электродвигателя указываются на заводской шильде или в иной технической документации, прилагаемой к электродвигателю.

Для удобства приведем пример расчета:

Необходимо определить номинальный ток трехфазного асинхронного электродвигателя переменного тока,
если Рн = 25 кВт, номинальное напряжение Uн = 380 В, номинальный коэффициент
полезного действия ηн = 0,9, номинальный коэффициент мощности cos
φн = 0,8.

Номинальное напряжение трехфазной сети 380 В — соединение обмоток двигателя по схеме «звезда».
Номинальное напряжение трехфазной сети 220 В — соединение обмоток двигателя по схеме «треугольник».

Переводим номинальную мощность из кВт в Ватты:
Pн = 25 кВт = 1000*25 = 25000 Вт

Далее:
Iн = 25000/√3*380 * 0,8 * 0,9 = 25000/1,73*380*0,8*0,9 = 52,8 А.

Поделиться ссылкой:

  • Рекомендуем
  • Комментарии

IP65 степень герметичности оборудования

  IP-рейтинг (Ingress Protection Rating, входная защита) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96). К примеру, радиоуправление для крана F21-E1B имеет класс герметизации IP-65. Первая цифра означ…

МЕДЬ и МЕДНЫЙ ПРОКАТ

Марки меди и их химический состав  определен в ГОСТ 859-2001. Сокращенная информация о марках меди приведена ниже (указано минимальное содержание меди и предельное содержание только двух примесей – кислорода и фосфора): Марка Медь О2 P Способ получения, основные примеси М00к 99.98 0.01 - Медные катоды:продукт электролитического  рафинир…

Перевод крана на управление с пола

Перевод крана на управление с пола. При осуществлении перевода мостовых или козловых кранов, на дистанционное управление с пола могут быть применены кабельные пульты управления либо беспородные пульты управления грузоподъемными кранами. Полный перечень операций и систем контроля крановой кабины, должны соответствовать функционалу пульта, согласно РД 24.09…

Троллейный шинопровод HFP

Троллейный шинопровод HFP Описание — Контактно – защищенный троллейный шинопровод HFP H предназначен для внутренней и внешней установки. — Шинопроводы состоят из жесткого ПВХ корпуса и медных токопроводящих жил. Конструкция корпуса шинопровода и токосъемника исключают возможность перепутывания фаз. — Токосъемники выполнены в виде скользящей, холо…

Презентация завода Uting Telecontrol

Презентация завода Uting Telecontrol Видео презентация завода радиотехнических изделий Uting Telecontrol. Один из крупнейших производителей промышленного радиоуправления, пультов для кранов и прочих грузоподъемных механизмов. https://www.youtube.com/watch?v=hQiPE9z7E6Y…

Как вычислить номинальный ток

Максимально возможный тепловой нагрев электрических проводников (включая их изоляцию), которые под нагрузкой должны надежно работать на протяжении неограниченно долгого времени, взят за основу выбора величины номинального тока.

Поддерживается тепловой баланс при номинальном токе:

– от температурного воздействия электрических зарядов нагревом проводников;

– охлаждением за счет отвода в окружающую среду части тепла.

При этом влияние на прочностные и механические характеристики металла, не должно оказывать тепло Q1, а на измерение диэлектрических и химических свойств слоя изоляции — Q2.

Через какой-то промежуток времени, даже если номинальный ток немного превысит норму, для охлаждения изоляции и токовода потребуется снимать напряжение с электрооборудования. В противном же случае произойдет нарушение электротехнических свойств и возникнет деформация металла или пробой диэлектрического слоя.

Под работу при определенном значении номинального тока проектируется, рассчитывается и изготавливается любой вид электрического оборудования.

Не только в заводской технической документации указывается его величина, но также на корпусе либо шильдиках электрооборудования.

Величины номинального тока 2,5 и 10 ампер четко видны на показанной картинке, которые при изготовлении электрической вилки выполнены методом штамповки.

Целый ряд значений номинальных токов введен в действие ГОСТом 6827-76 с целью стандартизации оборудования, при этих значениях осуществлять работу должны практически все электроустановки.

Выбор защитного устройства по номинальному току.

Поскольку возможность длительной работы электрооборудования без любого рода повреждений определяет номинальный ток, то по нему настраиваются на срабатывание по его превышению все защитные устройства.

Очень часто на практике можно встретить ситуации, когда в схеме питания возникает перегрузка на непродолжительное время по различным причинам.

Температура слоя изоляции и металла проводника при этом не успевает достигнуть того предела, когда произойдет нарушение их электротехнических свойств.

Выделена зона перегруза по этим причинам в отдельную область, которая не только величиной ограничивается, но также продолжительностью действия. Когда будут достигнуты критические температурные значения металла проводника и слоя изоляции, для охлаждения электроустановки с нее должно сниматься напряжение.

Защиты от перегруза, которые работают по термическому принципу выполняют эти функции:

Эти устройства воспринимают тепловую нагрузку и с определенной выдержкой времени настраиваются на ее отключение. Чуть выше тока перегрузки лежит уставка защит, выполняющих «мгновенную» отсечку нагрузки. На самом деле понятие «мгновенная» определяет действие за минимально возможный промежуток времени, за время чуть меньшее чем 0,02 секунды, выполняется отсечка защит для самых быстрых современных токовых защит.

Чаще всего в обычном режиме питания рабочий ток меньше номинального по своей величине.

В приведенном примере случай разобран для схем переменного тока. Для работы защит нет принципиального отличия соотношений между номинальным, рабочим током и выбором уставок в цепях постоянного напряжения.

Настройка автоматического выключателя для работы по номинальному току.

Наибольшее распространение в защитах бытовых электросетей и промышленных устройств получили автоматические выключатели, совмещающие в своей конструкции:

– работающие с выдержкой времени тепловые расцепители;

– отключающую очень быстро аварийный режим токовую отсечку.

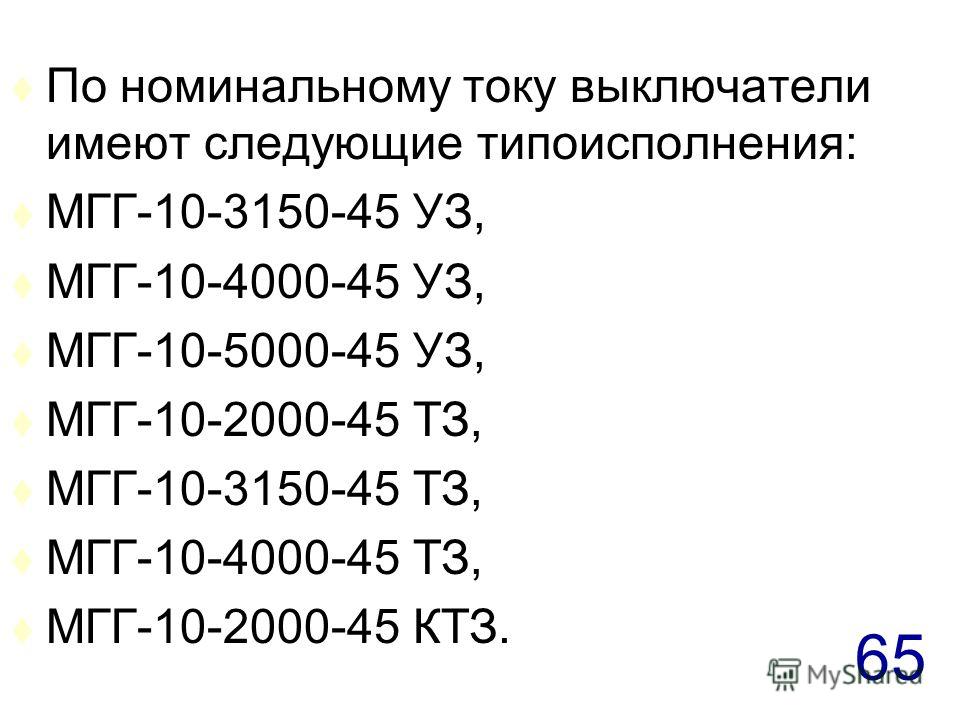

Изготавливаются при этом автоматические выключатели на номинальный ток и напряжение, для работы в конкретных условиях определенной схемы по их величине выбираются защитные устройства.

Чтобы это выполнить определяются стандартами для разных конструкций автоматов 4 типа времятоковых характеристик. Обозначаются они латинскими буквами А, В, С, D и для гарантированного отключения аварий созданы с кратностью тока номинального режима от 1,3 до 14.

По времятоковой характеристике автоматический выключатель подбирается под определенный тип нагрузки, с учетом температуры окружающей его среды, например:

– цепи, имеющие большую перегрузочную способность;

– схемы с умеренными пусковыми токами и смешанными нагрузками.

Из трех зон может состоять время токовая характеристика, показывается на рисунке, или же из двух зон (без средней).

На корпусе автомата можно увидеть обозначение номинального тока. На рисунке показывается выключатель, обозначена на котором величина 100 ампер. Означает это, что произойдет его срабатывание (отключение) не от номинального тока (100 А), а от его превышения.

Если предположить, что отсечка автомата настроена на кратность 3,5, то номинальный ток величиной 100х3,5=350 ампер и больше будет без выдержки времени ею остановлен.

Когда же на кратность 1,25 настроен тепловой расцепитель, то отключение произойдет через какое-то время (например, один час) при достижении значения 100х1,25=125 ампер, а схема будет этот период работать с перегрузом.

Необходимо учитывать, что другие факторы, связанные с поддержанием температурного режима защиты, также влияют на время отключения автомата (условия окружающей среды; от посторонних источников возможности нагрева или охлаждения; степень заполнения аппаратурой распределительного щитка).

Привет посетители сайта fazanet.ru, и в сегодняшней статье мы с вами разберём, как же сделать, этот непонятный расчёт тока электродвигателя. Каждый уважающий себя электромонтёр, робота которого связана с обслуживанием электрических, машин просто обязан это знать. Я в своё время тоже помню, что меня это очень сильно интересовало, когда меня перевили с одного цеха в другой. А конкретно именно работать электромонтёром.

Перед этим я уже немного затрагивал темы электродвигателей, когда писал о том как запустить асинхронные двигателей, и когда писал какие бывают номиналы электродвигателей.

Ну а теперь приступим конкретно к самому расчёту. Допустим: у вас есть трёхфазный асинхронный электродвигателей переменного тока, номинальная мощность, которого составляет 25 кВт, и вам хочется узнать какой же у него будет номинальный ток.

Для этого существует специальная формула: Iн = 1000Pн /√3•(ηн • Uн • cosφн),

Где Pн – это мощность электродвигателя; измеряется в кВт

Uн – это напряжение, при котором работает электродвигатель; В

ηн – это коэффициент полезного действия, обычно это значение 0.9

ну и cosφн – это коэффициент мощности двигателя, обычно 0.8.

Последние два значения обычно пишутся на заводской бирке, хотя они у всех двигателей практически одинаковые. Но все же нужно брать данные именно с заводской бирки на двигателе.

Вот как на этой картинке все значения видны, а ток нет. Только если КПД написан 81%, то для расчёта нужно брать 0.81.

Теперь подставим значения Iн = 1000•25/√3 • (0.9 • 380 • 0.8) = 52.81 А

Тем, кто не помнит, сколько будет √3, напоминаю – это будет 1,732

Вот и всё, все расчёты закончены. Всё очень легко и просто. По моему образцу вы можете легко рассчитать номинальный ток электродвигателя, вам всего лишь нужно подставить своих данных.

Как определить ток электродвигателя на практике.

Ещё в заключении, хотел поделиться с вами, тем как я определяю приблизительное значение тока без всяких расчётов. Если реально посмотреть, что у нас с вами получилось при расчёте, то реально вид, что номинальный ток приблизительно в два раза больше чем его мощность. Вот так я определяю ток на практике, мощность умножаю на два. Но это только приблизительное значение.

А ток холостого хода будет обычно в два раза меньше, чем его мощность. Но про то, как определить эти значения, мы поговорим с вами в следующих статьях. Так что подписывайтесь на обновления и не забываете поделиться этой статьёй со своими друзьями в социальных сетях.

Поиск статьи

по словам:

Номинальный ток — это максимальный ток, который допускается при соблюдении условий нагрева токопроводящих частей и изоляции, при поступлении которого оборудование сможет работать неограниченный срок. Номинальный ток — это один из важнейших параметров любого электротехнического оборудования, будь то розетки, трансформаторы или ЛЭП. При номинальном токе поддерживается постоянный баланс теплообмена между нагревом проводников при воздействии на них электрических зарядов и их охлаждением вследствие частичного отвода температуры во внешнюю среду. Чтобы правильно подбирать необходимое сопутствующее оборудование, важно уметь правильно определять номинальный ток.

Принцип определения номинального тока
При необходимости найти значение номинального тока для какого-либо проводника, можно воспользоваться специализированной таблицей. В ней указаны значения силы тока, которые могут разрушить проводник. Если вам нужно найти значение номинального тока для электрических двигателей входящих в строение каких-либо конструкций, то лучше всего воспользоваться формулами. При необходимости определить значение номинального тока для предохранителя нужно знать мощность, на которую он рассчитан.
Для проведения расчётов и замеров вам понадобятся: штангенциркуль, вольтметр, техпаспорт устройства и таблица зависимости номинального тока от сечения проводников.

С целью стандартизации оборудования ГОСТом 6827-76 введен в действие целый ряд значений номинальных токов, при которых должны работать практически все электроустановки.

Как определить номинальный ток по сечению
Для начала вам нужно определить материал, из которого сделан проводник (провод). Наиболее востребованы алюминиевые и медные провода с круглым поперечным сечением. Измерьте его диаметр при помощи штангенциркуля, найдите площадь сечения. Для этого умножьте 3,14 на квадрат диаметра и разделите на 4. Формула выглядит следующим образом: S=3,14•D²/4. Вы можете выяснить тип провода, с которым имеете дело. Он может быть одножильный, двужильный или трёхжильный. После чего обратитесь к таблице и выясните значение номинального тока для данного провода. Важно помнить, что превышение указанных значений послужит поводом к перегоранию провода.

Как определить номинальный ток предохранителя
На устройстве предохранителя всегда указывается его мощность с отклонением примерно в 20 %. Зная напряжение в сети, в которую он должен быть вставлен (можно измерить вольтметром), нужно расчётную мощность устройства в ваттах разделить на сетевое напряжение. Предохранитель служит для защиты проводника от разрушения в случае превышения номинальных значений тока.

Как определить номинальный ток электродвигателя

Для определения значений номинального тока у двигателя постоянного тока, нужно знать его номинальную мощность, напряжение источника, в который он подключён, и его коэффициент полезного действия. Все значения можно найти в технических документах. Напряжение источника сети измеряется вольтметром. Далее необходимо поочерёдно разделить мощность на напряжение и коэффициент полезного действия в долях. Формула выглядит так: I=P/(U•η). Вы найдёте значение тока в амперах.
Также интересно знать, что максимальным значением номинального тока может быть ток короткого замыкания.

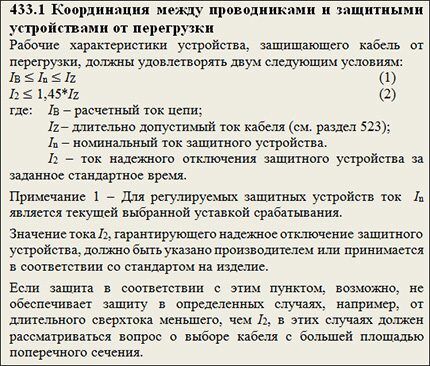

Как правильно подобрать защитное устройство по номинальному току
Если в цепи значение тока будет ниже номинального, то невозможно будет достигнуть максимальной мощности работы устройства. Если же сила тока, наоборот, окажется больше, чем номинальная, то цепь нарушится. Номинальный ток должен проходить через контакты цепи без последствий — в максимально большой временной промежуток. Все защитные устройства по току должны настраиваться на работу при его превышении.
Защитные устройства от перегрузки могут работать по термическому принципу. Это предохранители и тепловые расцепители. Они реагируют на тепловую нагрузку и, выдерживая определённое время, отключают её. Также возможна установка защитных устройств, выполняющих «мгновенную» отсечку нагрузки. Время её отключения составляет 0,02 секунды. Выбор защитного устройства принципиален для систем переменного тока.

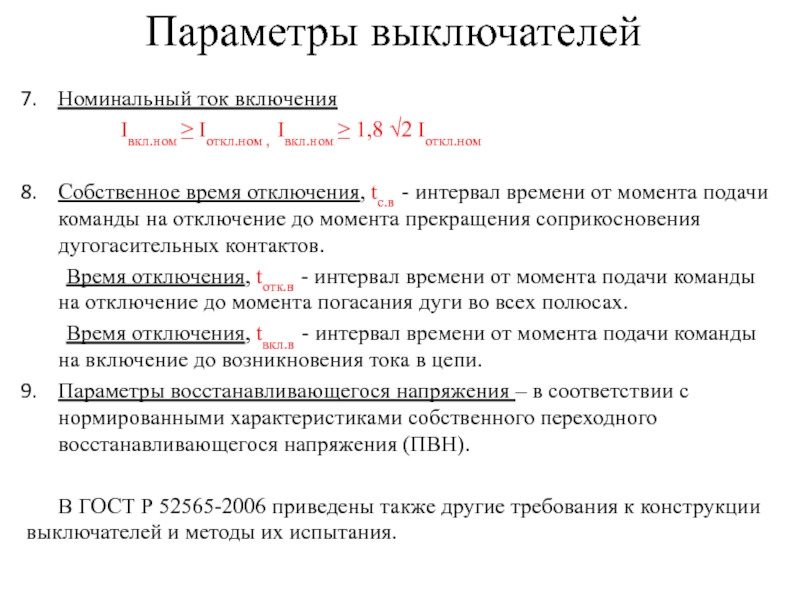

Настройки автоматического выключателя по номинальному току

Для защиты бытовых электрических сетей и различных промышленных устройств довольно распространены выключатели, которые работают по принципу токовой отсечки и тепловых расцепителей. Любой автоматический выключатель изготовлен под номинальные значения тока и напряжения. Именно по их значениям и выбирают защитные устройства.
Разделяют 4 типа времятоковых характеристик для различных автоматов. Их обозначения А, В, С, D. Они разработаны для отключения во время аварий при кратности тока от 1,3 до 14. Такие выключатели выбирают под определённый тип нагрузки:
• системы освещения;
• полупроводники;
• схемы со смешанными нагрузками;
• цепи, выдерживающие большие перегрузки.
Факторы, влияющие на скорость отключения автомата: окружающая среда, степень заполненности щитка и вероятности нагрева или охлаждения при участии посторонних источников.

Как подобрать автоматический выключатель и электропроводку
Чтобы правильно подобрать защиту и электропроводку, необходимо учитывать приложенную к ним нагрузку. Чтобы определить её значение, проводят её расчёт по номинальной мощности подключённых приборов и учитывают коэффициент их занятости.
В случае необходимости подбора защит под уже работающую проводку, нужно определить ток нагрузки сети и сравнить его с необходимым током, который найден при помощи теоретических расчётов.

8(800)222-97-11
Звонок по России бесплатный

Калькулятор трансформатора

— Хорошие калькуляторы

Этот калькулятор трансформатора поможет вам быстро и легко рассчитать первичные и вторичные токи полной нагрузки трансформатора. Он также определяет коэффициент трансформации и тип трансформатора.

Инструкции по эксплуатации:

  1. Выберите количество фаз из раскрывающегося меню
  2. Введите номинал трансформатора и выберите соответствующий блок
  3. Введите напряжения первичной и вторичной обмоток трансформатора
  4. Нажмите кнопку «Рассчитать», чтобы получить результаты.

Формулы трансформатора

В калькуляторе трансформатора используются следующие формулы:

Ток полной нагрузки однофазного трансформатора (А) = кВА × 1000 / В

Ток полной нагрузки трехфазного трансформатора (А) = кВА × 1000 / (1,732 × В)

Где:

кВА = мощность трансформатора (киловольт-амперы),

В = напряжение (вольт).

Передаточное число = N 1 / N 2 = V 1 / V 2 = I 2 / I 1

Где:

N 1 = количество витков на первичной обмотке,

N 2 = количество витков на вторичной обмотке,

В 1 = первичное напряжение,

В 2 = вторичное напряжение,

I 1 = первичный ток,

I 2 = вторичный ток.

Пример: Однофазный трансформатор на 50 кВА имеет первичную обмотку 4000 В и вторичную 400 В. Предполагая идеальный трансформатор, определите (а) первичный и вторичный токи полной нагрузки, (б) коэффициент трансформации трансформатора.

a) В 1 = 4000 В, В 2 = 400 В,

Мощность трансформатора = 50 кВА = В 1 × I 1 = В 2 × I 2

Первичный ток полной нагрузки, I 1 = (50 × 1000/4000) = 12.5 А

Вторичный ток полной нагрузки, I 2 = (50 × 1000/400) = 125 A

b) Передаточное число = N 1 / N 2 = V 1 / V 2 = (4000/400) = 10

Вас также могут заинтересовать наш Калькулятор делителя напряжения или Калькулятор FLA двигателя

Как рассчитать максимальный входной переменный ток

Как рассчитать максимальный входной переменный ток.
Ан-21

Знание максимального входного тока источника питания может быть полезно при выборе требований к электроснабжению, выборе автоматического выключателя, выбора входного кабеля переменного тока и разъема и даже при выборе изолирующего трансформатора для плавающих приложений.Вычислить максимальный входной ток довольно просто, зная несколько основных параметров и некоторую простую математику.

Номинальная мощность высоковольтного блока питания
Все блоки питания Spellman имеют заявленную максимальную номинальную мощность в ваттах. Это первый параметр, который нам понадобится, и его можно найти в паспорте продукта. У большинства блоков питания Spellman максимальная мощность указана прямо в номере модели. Как и в этом примере, SL30P300 / 115 представляет собой блок 30 кВ с положительной полярностью, который может обеспечить максимум 300 Вт; работает от входной линии 115Vac.

КПД источника питания
КПД источника питания — это отношение входной мощности к выходной мощности. Эффективность обычно указывается в процентах или в виде десятичной дроби меньше 1, например, 80% или 0,8. Чтобы вычислить входную мощность, мы берем заявленную максимальную выходную мощность и делим ее на эффективность:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — это отношение реальной мощности к полной используемой мощности. Обычно выражается в виде десятичного числа меньше 1.Реальная мощность выражается в ваттах, а полная мощность — в ВА (вольт-амперах). Однофазные импульсные источники питания без коррекции обычно имеют довольно низкий коэффициент мощности, например 0,65. Трехфазные импульсные источники питания без коррекции имеют более высокий коэффициент мощности, например 0,85. Блоки со схемой активной коррекции коэффициента мощности могут иметь очень хороший коэффициент мощности, например 0,98. В нашем примере выше источник питания представляет собой неисправный блок, питаемый от однофазной линии, поэтому:

375 Вт / 0,65 = 577 ВА

Напряжение входной линии
Нам нужно знать входное напряжение переменного тока, от которого устройство предназначено для питания .В приведенном выше примере входное напряжение переменного тока составляет 115 В переменного тока. Это номинальное напряжение, в действительности входное напряжение указано как ± 10%. Нам нужно вычесть 10%, чтобы учесть наихудший случай, состояние низкой линии:

115Vac — 10% = 103,5Vac

Максимальный входной переменный ток
Если мы возьмем 577 VA и разделим его на 103,5Vac, получим:

577 ВА / 103,5 В переменного тока = 5,57 ампер

Если наше входное напряжение переменного тока однофазное, то у нас есть ответ — 5,57 ампер.

Трехфазное входное напряжение
Блоки с трехфазным входным напряжением питаются от трех фаз, поэтому они имеют лучший коэффициент мощности, чем однофазные блоки.Также за счет наличия трех фаз, питающих агрегат, фазные токи будут меньше. Чтобы получить входной ток на каждую фазу, мы разделим наш расчет входного тока на √3 (1,73).

Рассчитаем этот пример: STR10N6 / 208. Из таблицы данных STR мы узнаем, что максимальная мощность составляет 6000 Вт, КПД составляет 90%, а коэффициент мощности составляет 0,85. Несмотря на то, что STR по проекту будет работать с напряжением до 180 В переменного тока, в этом примере он будет питаться от трехфазной сети 208 В переменного тока. Мы получаем максимальный входной ток на фазу следующим образом:

КПД источника питания
6000 Вт /.9 = 6666 Вт

Коэффициент мощности
6666 Вт / 0,85 = 7843 ВА

Напряжение входной линии
208 В переменного тока — 10% = 187 В переменного тока

Максимальный входной ток переменного тока
7843 ВА / 187 В переменного тока = 41,94 ампер (если он был однофазным)

Поправка для трехфазного входа
41,94 ампера / √3 (1,73) = 24,21 ампера на фазу

Итак, у нас есть два уравнения, одно для однофазных входов и одно для трехфазных входов:

Однофазное уравнение максимального входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение)

Уравнение трехфазного максимального входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение) ( √3)

Эти расчеты входного тока предназначены для наихудшего случая: предполагается, что агрегат работает на максимальной мощности, работает при низком уровне напряжения в сети и с учетом КПД и коэффициента мощности.

Щелкните здесь, чтобы загрузить pdf.

Расчет базового тока короткого замыкания | EC&M

Основная электрическая теорема гласит, что величина тока, протекающего через короткое замыкание, зависит от двух переменных величин: напряжения системы и связанного полного сопротивления пути прохождения тока от источника до точки повреждения.

Типичные системные напряжения хорошо знакомы всем нам. Однако связанный полный импеданс пути прохождения тока короткого замыкания требует небольшого пояснения.Этот импеданс обычно включает сопротивление и реактивное сопротивление проводников фидера, любые импедансы трансформаторов (идущие от точки повреждения обратно к источнику энергии) и любое другое оборудование, подключенное на пути прохождения тока.

Рис. 1 представляет собой очень простую однострочную схему со следующим: источником питания, трансформатором и устройством защиты от перегрузки по току (OCPD), имеющим определенный номинальный ток отключения при коротком замыкании.

Давайте сначала поговорим об источнике питания.Во многих примерах расчета тока короткого замыкания вы увидите такие ссылки, как «Предположим, что источник питания имеет бесконечную мощность» или «Источник имеет бесконечную шину». Что это означает, и почему так важен выборочный расчет? Все, что говорится, это то, что напряжение источника не имеет внутреннего сопротивления. В результате выборочный расчет становится очень консервативным. Поскольку предполагается, что источник не имеет собственного импеданса, соответствующий ток короткого замыкания будет в худшем случае.

Теперь посмотрим на трансформатор. Импеданс, определяющий величину тока короткого замыкания на его вторичной обмотке, состоит из двух отдельных импедансов: собственного импеданса плюс импеданса вторичных проводников, идущих к точке повреждения. Собственный импеданс трансформатора — это величина его сопротивления протеканию через него тока короткого замыкания.

Теперь у всех трансформаторов есть импеданс, который обычно выражается в процентах напряжения. Это процент от нормального номинального первичного напряжения, которое должно быть приложено к трансформатору, чтобы вызвать протекание номинального тока полной нагрузки во вторичной обмотке с коротким замыканием.Например, если трансформатор 480 В / 120 В имеет импеданс 5%, это означает, что 5% от 480 В или 24 В, приложенных к его первичной обмотке, вызовут ток номинальной нагрузки во вторичной обмотке. Если 5% первичного напряжения вызовут такой ток, то 100% первичного напряжения вызовут 20-кратный (100 деленный на 5) вторичный ток с номинальной полной нагрузкой, который пройдет через твердое короткое замыкание на его вторичных выводах. Очевидно, что чем ниже полное сопротивление трансформатора с заданным номиналом кВА, тем больше ток короткого замыкания он может выдать.

Для пояснения возьмем еще один пример. Предположим, у нас есть два трансформатора, каждый мощностью 500 кВА. Поскольку они имеют одинаковый номинал, каждый имеет одинаковый номинальный вторичный ток нагрузки. Предположим, что у одного из блоков импеданс 10%. Следовательно, он может подавать 10-кратный (100 деленный на 10) номинальный вторичный ток нагрузки для короткого замыкания на своих вторичных выводах. Теперь предположим, что второй блок имеет импеданс 2%. Это устройство может подавать намного больший кратный номинальный ток вторичной нагрузки при коротком замыкании на его клеммах вторичной обмотки: в 50 раз (100 делится на 2) это значение.Сравнивая оба блока, последний трансформатор может обеспечивать в пять раз больше тока короткого замыкания, чем первый блок.

Пример расчета Теперь, когда мы понимаем основные переменные, определяющие токи короткого замыкания, давайте выполним пример расчета. Как показано на рис. 2, предположим, что у нас есть простая распределительная система с неисправным состоянием. Для ясности и упрощения предположим, что сопротивление линии между вторичной обмоткой трансформатора и местом повреждения пренебрежимо мало.

Шаг 1. Определите вторичный ток полной нагрузки (IsubS). IsubS = 100000 ВА / 240 В = 417 А

Шаг 2. Определите ток короткого замыкания (IsubSC) на клеммах вторичной обмотки трансформатора по его полному сопротивлению. IsubSC * (100% /% ZsubT) x IsubS = (100 / 2,5) * 417 = 16,680A

Следовательно, OCPD должен быть способен безопасно прерывать это количество тока вместе с асимметричным значением тока (обычно это множитель, умноженный на симметричное значение).

По общему признанию, это значительно упрощается. На самом деле при расчете учитываются все импедансы и расстояние до места повреждения относительно трансформатора. Тем не менее, это дает вам представление о том, что входит в анализ тока короткого замыкания.

Расчет тока короткого замыкания — журнал IAEI

Время считывания: 11 минут

Один из самых фундаментальных расчетов системы распределения электроэнергии — это вычисление доступного тока короткого замыкания.В выпуске журнала IAEI за сентябрь — октябрь 2012 г. была статья под названием «Основы, максимальный ток повреждения», в которой говорилось на эту тему, но не рассматривались математические выкладки. С тех пор я получил много просьб заняться математикой. Я надеюсь, что эта статья удовлетворит любопытные умы подробностями о вычислении доступного тока короткого замыкания и предоставит некоторые уравнения для изучения студентом.

Доступный ток короткого замыкания

Максимальный доступный ток короткого замыкания является важным параметром для каждой системы распределения электроэнергии, поскольку он предоставляет точку данных, необходимую для подтверждения того, что оборудование используется в пределах своих номинальных характеристик, и что система работает в соответствии с ожиданиями.Имеющийся ток короткого замыкания также используется во многих других приложениях.

Национальный электротехнический кодекс требует эту точку данных для обеспечения соблюдения таких разделов, как 110.9, Рейтинг прерывания; 110.10. Полное сопротивление цепи, номинальные значения тока короткого замыкания и другие характеристики; и 110.24 Доступный ток повреждения. Независимо от того, являетесь ли вы проектировщиком, установщиком или инспектором, в какой-то момент вашей карьеры вы столкнетесь с расчетом доступного тока повреждения. Понимание математики, лежащей в основе этого, и того, как используются расчетные токи короткого замыкания, может только расширить знания и понимание.Это также может помочь нам понять, что эти расчеты должен производить квалифицированный специалист. Итак, ради понимания, я предлагаю эту статью, чтобы вы встали на путь.

Основы расчета тока короткого замыкания

Все, что вам нужно знать о вычислении токов короткого замыкания, вы изучили в схемах 101, тригонометрии и базовых математических курсах. На рисунке 1 показана простая однолинейная схема, которая вполне может быть вашим основным служебным входом для коммерческой или промышленной установки.

Рисунок 1. Однолинейная диаграмма

Рисунок 2 — это основная принципиальная схема того, что представлено на рисунке 1, и которая будет использоваться для расчета доступного тока короткого замыкания в любой точке приведенной выше простой однолинейной диаграммы. Инженеры назовут то, что вы видите на Рисунке 2, диаграммой импеданса, поскольку она в основном преобразует каждый компонент на Рисунке 1 выше в значения импеданса. Для тех из вас, кто разбирается в цепях 101, то, что вы видите ниже, когда все импедансы сложены вместе, представляет собой «эквивалент Теванина», который включает в себя импеданс и источник напряжения.Эта базовая схема будет использоваться в этой статье.

Рис. 2. Диаграмма импеданса (схема)

Для расчетов и упрощения нашей работы с этим документом необходимо сделать допущения.

Предположения для трансформатора, который будет использоваться как часть примера для этой статьи, будут включать следующие. Эта информация должна быть доступна при чтении паспортной таблички трансформатора.

Трансформатор кВА 1500
Первичное напряжение 4160 В
Вторичное напряжение 480 В
% Импеданс 5.75%

Предполагается для тока короткого замыкания, доступного для электросети. Для этого упражнения будет использовано 50 000 ампер. Перед проведением исследования с коммунальным предприятием связываются для получения этой информации. Они могут обеспечить доступный ток короткого замыкания одним из нескольких различных способов. Самыми простыми и, вероятно, наиболее заметными данными от электросети будут доступный ток короткого замыкания в кА. Некоторые утилиты могут вместо этого предоставлять данные в виде MVA короткого замыкания. В этой статье будут представлены уравнения для обеих форм ввода, но с учетом доступного тока короткого замыкания 50 кА.

Что касается импеданса проводника, следующие расчеты будут игнорировать сопротивление проводника и использовать только реактивное сопротивление. Это сделает две вещи для этой статьи. Во-первых, это приведет к более высокому току повреждения, чем можно было бы рассчитать, если бы мы приняли во внимание как сопротивление, так и реактивное сопротивление. Во-вторых, это упростит математику. В последнем разделе этой статьи будут представлены результаты анализа, включающие сопротивление и реактивное сопротивление проводников и электросети.Используемые методы отражают методы, используемые в таких программах, как SKM Systems Analysis A-Fault.

Эта статья также не предполагает участия двигателя. Максимальный доступный ток короткого замыкания должен включать все составляющие короткого замыкания. Мы не включаем этот вклад в эти усилия для простоты.

Основные расчеты трансформатора

Самым первым шагом этого процесса является расчет ампер полной нагрузки (FLA) для трансформатора. Еще один базовый расчет, который электротехнику придется выполнять в какой-то момент своей карьеры, и который некоторые выполняют много раз в день.Уравнения для расчета FLA приведены ниже:

FLA вторичный = кВА
(√3) × (кВсек)
FLA вторичный = 1500
[(√3) × (0,480)] = 1804 А

Этот трансформатор на 1500 кВА имеет FLA вторичной обмотки 1804 ампер. Этот параметр необходим для выбора вторичных проводов для этого трансформатора.Основываясь на этом FLA и использовании таблицы 310.15 (B) (16) из NEC 2014, количество проводников, используемых на вторичной обмотке трансформатора, будет составлять 5-500 проводов MCM на фазу.

Расчет тока короткого замыкания на вторичной обмотке главного трансформатора

Есть два подхода к вычислению доступного тока короткого замыкания на вторичной обмотке трансформатора. Мы можем рассчитать максимальное количество, которое трансформатор пропустит, как если бы объект выработки электроэнергии был подключен непосредственно к линейной стороне трансформатора, или мы можем рассчитать доступный ток повреждения с учетом предоставленного доступного тока повреждения от электросети.Первый подход, который приводит к максимальной величине тока повреждения, который пропускает трансформатор, называется расчетом «бесконечной шины». Схема, показанная на рисунке 2, может быть перерисована, чтобы включить нулевой импеданс для электросети, что снизит общий импеданс цепи и, таким образом, увеличит значение расчетного тока короткого замыкания. На рис. 3 будет показан максимально допустимый ток короткого замыкания, который может подавать трансформатор.

Рисунок 3. Эквивалентная схема бесконечной шины

На рис. 3 показано только полное сопротивление трансформатора.Уравнение для расчета максимального доступного тока короткого замыкания, который может обеспечить трансформатор, выглядит следующим образом:

Isc = (трансформатор кВА) × 100
(√3) × (вторичный кВ) × (трансформатор% Z)

Используя информацию, указанную выше для примера трансформатора 1500 кВА для этого примера, максимальный доступный ток повреждения, который пропускает этот конкретный трансформатор, составляет 31 378 ампер и рассчитывается следующим образом:

Isc = 1500 × 100
(√3) × (0.480) × (5,75) = 31 378 ампер

Это говорит нам о том, что вторичная обмотка трансформатора не может видеть больше тока повреждения, чем мы рассчитали. На стороне электросети НЕТ изменений, которые могут повлиять на этот доступный ток короткого замыкания до точки, где он будет превышать 31 378 ампер. Единственный способ получить более 31 378 ампер, если мы изменим трансформатор, и новый трансформатор, который предположительно будет таким же по всем другим характеристикам, будет иметь другой% импеданса.На рисунке 4 представлена ​​таблица, которая включает результаты изменения импеданса исследуемого трансформатора +/- 20% с шагом 5% по сравнению со значением импеданса 5,75%, используемым в этом примере. Это показывает, как изменение импеданса трансформатора повлияет на максимально допустимый ток короткого замыкания, который он может пропустить.

Как показано на рисунке 4, смена трансформатора и изменение его импеданса может оказать значительное влияние на систему. Если бы я рискнул предположить, я бы сказал, что в большинстве случаев коммунальное предприятие, меняющее служебный трансформатор, будет признано предприятием.Задача состоит в том, чтобы владелец объекта или постоянные сотрудники понимали, как это изменение может повлиять на их систему распределения электроэнергии. При внесении изменений следует обновить метки, подобные тем, которые включены в Раздел 110.24 NEC .

Рис. 4. Влияние изменения импеданса (+ / — 20%) трансформатора на 1500 кВА

В этом расчете не учитывается полное сопротивление источника электросети и не учитываются проводники на стороне нагрузки. Давайте теперь исследуем влияние добавления в сеть доступного тока короткого замыкания.

Расчет тока короткого замыкания с учетом тока повреждения сети

Как и в большинстве ситуаций, мы выбираем консервативные ярлыки, консервативные в отношении безопасности, пока не возникнут ситуации, требующие углубления в детали. Вышеупомянутый ярлык для расчета тока повреждения является консервативным, поскольку он НЕ учитывает доступный ток повреждения сети, дающий максимальное значение. При рассмотрении прерывания и других аналогичных номиналов устройства и оборудование, которые могут выдерживать это консервативное значение тока короткого замыкания, не нуждаются в дополнительных исследованиях.Когда новое или существующее оборудование не может справиться с этим консервативно высоким доступным током короткого замыкания, может быть проведен дальнейший подробный анализ или оборудование может быть заменено или рассчитано соответствующим образом. Далее будет рассмотрен вопрос о добавлении полезности при наличии доступного тока короткого замыкания. Конкретно 50 кА можно получить от электросети. Это продемонстрирует, что таким образом можно уменьшить рассчитанные 31 378 ампер.

Ниже приведены два уравнения, которые относятся к наличию кА и наличию MVA короткого замыкания.В этом примере мы будем использовать приведенное ниже уравнение, в котором предполагается, что электросеть предоставила вам доступный ток короткого замыкания в кА.

Принципиальная схема теперь выглядит так, как показано на рисунке 5.

Рис. 5. Принципиальная электрическая схема, которая включает импеданс трансформатора и сетевого источника.

Первым необходимым шагом является преобразование предоставленной электросетью доступной информации о токе повреждения (50 кА) в полное сопротивление источника.
Если кА предоставляется от электросети:

% Z Утилита = Трансформатор кВА × 100
(Isc электросети) × (√3) × (кВ первичная)

При коротком замыкании MVA предоставляется коммунальным предприятием:

% Z Утилита = Трансформатор кВА
Короткое замыкание в электросети, кВА

Для данного доступного тока короткого замыкания электросети 50 кА% Z электросети рассчитывается следующим образом:

% Z Утилита = 1500 × 100
(50 000) × (√3) × (4.160) = 0,420

На рисунке 6 показаны значения импеданса источника электросети для различных токов короткого замыкания, доступных для данного конкретного примера. Как отмечалось выше, трансформатор, кВА и первичное напряжение будут играть ключевую роль в этих значениях.

Рисунок 6. Значения импеданса сетевого источника для различных уровней доступного тока короткого замыкания в электросети

Уравнение для расчета доступного тока короткого замыкания на вторичной обмотке трансформатора, которое включает импеданс электросети, выглядит следующим образом:

Isc = (трансформатор, кВА) × 100)
(√3) × (Вторичный кВ) × [(% Zтрансформатор) + (% Z полезность)]

После вставки всех известных переменных новый доступный ток повреждения рассчитывается следующим образом:

Isc = 1500 × 100
(√3) × (0.480) × [(5,75) + (0,4164)] = 29 259 А

Если мы сравним расчет бесконечной шины и тот, который включал импеданс источника электросети (доступный ток короткого замыкания 50 000 ампер), мы увидим, что доступный ток короткого замыкания упал с 31 378 ампер до 29 259 ампер, что на 6,8% меньше. в доступном токе короткого замыкания (2119 ампер).

Влияние изменяющегося тока короткого замыкания, доступного в электросети, показано на рисунке 7. В этой таблице показано, как изменяется расчетный доступный ток короткого замыкания при изменении значений тока повреждения источника электросети.Доступный ток короткого замыкания 50 кА используется в качестве значения, с которым сравниваются изменения. Интересно видеть, что увеличение доступного тока короткого замыкания от электросети, если исходная точка составляет 50 кА, не имеет такого большого влияния, как можно было бы подумать. Например, удвоение доступного тока повреждения в электросети с 50 кА до 100 кА увеличивает доступный ток повреждения вторичной обмотки трансформатора только на 3%, или на 1022 ампер. Для большинства устройств защиты от сверхтоков это изменение не должно быть значительным.Я слышал, что некоторые говорят, что мы не должны маркировать оборудование входа для обслуживания, потому что коммунальное предприятие может вносить изменения переключения на стороне линии, которые повлияют на номер на этикетке. Рисунок 7 — хороший пример, который показывает, что даже если бесконечная шина не использовалась, изменения на стороне электросети не имеют такого значительного влияния на ток короткого замыкания, как можно было бы подумать.

Рис. 7. Влияние различных токов короткого замыкания, имеющихся в электросети, на систему распределения электроэнергии

Напомним, где мы находимся в этом обсуждении, доступные токи замыкания показаны на рисунке 7a.

Следующее, что мы должны рассмотреть, — это провод на вторичной обмотке трансформатора. Это еще больше снизит доступный ток короткого замыкания.

Расчет — после длины проводника

Проводники могут оказывать значительное влияние на доступный ток короткого замыкания. Давайте продолжим анализ этого примера трансформатора 1500 кВА, добавив параллельные проводники 500MCM на стороне нагрузки.

Эквивалентная схема уже представлена ​​как часть рисунка 1.Теперь давайте рассмотрим влияние длины проводника на доступный ток короткого замыкания. Нам понадобится следующее уравнение:

Данные, необходимые для этого примера, взяты из Национального электротехнического кодекса . Из Таблицы 9 из NEC 2014 для проводника 500 MCM в стальном трубопроводе найдено, что Xl (реактивное сопротивление) составляет 0,048 Ом / 1000 футов. В этом примере, как указывалось ранее, мы используем только значение реактивного сопротивления, которое приведет к немного более высоким значениям тока короткого замыкания и сделает математические вычисления для этой публикации более приемлемыми.Для трансформатора мощностью 1500 кВА с током полной нагрузки 1804 нам потребуется 5-500 мкс проводов, включенных параллельно на каждую фазу. Расчет производится следующим образом:


уравнение для расчета доступного тока короткого замыкания выглядит следующим образом:

Подставив все известные переменные, мы рассчитали ISC следующим образом:

Тот же расчет, предполагающий бесконечную шину без полного сопротивления сети, выглядит следующим образом:

Подводя итог еще раз,

Как видно здесь, включение дополнительных деталей снижает доступный ток повреждения.В этом случае ток короткого замыкания был снижен с 31 378 ампер до 26 566 ампер, примерно на 15,3%.

Рисунок 8. Сводка расчетов и сравнение с другими инструментами для расчета доступного тока короткого замыкания.

Окончательная калибровка

Итак, мы прошли через расчет доступного тока короткого замыкания для служебного входного оборудования. Мы показали, как короткие пути приводят к консервативным доступным токам короткого замыкания, которые в целях оценки отключающих характеристик и / или оценок SCCR обеспечивают коэффициент безопасности для конструкции.Мы также показали, как можно снизить доступные токи короткого замыкания с помощью более подробного анализа, но это требует больше усилий и опыта. Давайте посмотрим на приведенный выше пример и рассмотрим другие инструменты, которые могут быть доступны.

В нашем распоряжении есть различные инструменты, когда мы рассматриваем возможность расчета доступного тока короткого замыкания. Некоторые из них довольно дороги и требуют использования обученных специалистов. К ним относятся такие программные приложения, как инструменты системного анализа SKM. Эти приложения действительно являются достаточно подробными и предоставляют очень подробные отчеты.Существуют также бесплатные инструменты, такие как калькулятор короткого замыкания Eaton Bussmann FC2. Рисунок 8 суммирует то, что мы сделали выше, И дает сравнение с SKM и с приложением Bussmann FC2. Калькулятор Bussmann FC2 является бесплатным и доступен в Интернете или для любого IPHONE или ANDROID через App Store любого продукта. Посетите www.cooperbussmann.com/fc2 для получения дополнительной информации. Вы заметите, что результат программного обеспечения SKM использует как реальную, так и реактивную составляющие проводника. Значения импеданса были взяты прямо из Таблицы 9 в NEC 2014 для медных проводников в стальном трубопроводе.

Опять же, ни один из примеров, показанных выше и включенных в эту статью, не учитывает моторный вклад. Это было упражнение, призванное дать некоторую основу для обсуждения токов короткого замыкания, и поэтому простота была нашим другом. Вклад двигателя может быть очень важным для этих расчетов. С точки зрения математики и / или схемы системы, когда вы включаете вклад двигателя, импеданс параллелен импедансу сетевого источника, импедансу трансформатора и импедансу проводника.Это снижает общий импеданс в цепи, показанной на рисунке 2, и, следовательно, увеличивает расчетный ток короткого замыкания. Сброс остается на усмотрение учащегося. (Я всегда хотел это сказать.)

Заключительные замечания

Доступный ток короткого замыкания — очень важный параметр, который необходимо учитывать при проектировании, установке и проверке. На рынке доступны инструменты, которые помогают рассчитать доступный ток короткого замыкания. Используйте эти ресурсы для удовлетворения требований NEC и приложений.

Как всегда, поставьте безопасность на первое место в списке и убедитесь, что вы и окружающие доживете до следующего дня.

расчетов тока повреждения | Графическая продукция

Ток повреждения — это непреднамеренное неконтролируемое протекание большого тока через электрическую систему. Токи повреждения вызваны короткими замыканиями с очень низким импедансом. Это может быть короткое замыкание на массу или между фазами. Возникающий в результате большой ток может привести к перегреву оборудования и проводов, чрезмерным усилиям, а иногда даже к серьезным дугам, взрывам и взрывам.Причины неисправностей включают такие вещи, как удары молнии, животные, грязь и мусор, упавшие инструменты, коррозия и человеческий фактор.

Расчет тока повреждения основан на законе Ома, в котором ток (I) равен напряжению (V), деленному на сопротивление (R). Формула I = V / R. Когда происходит короткое замыкание, сопротивление становится очень маленьким, а это означает, что ток становится очень большим.

Если бы сопротивление было равно нулю, то расчетный ток короткого замыкания стремился бы к бесконечности.Однако даже медный провод имеет некоторое сопротивление; это не идеальный дирижер. Для определения тока повреждения необходимо знать полное сопротивление от источника питания до места повреждения.

Требуются расчеты тока повреждения

Знание доступного тока короткого замыкания важно при выборе устройств защиты, но это также необходимо для кода. Национальный электрический кодекс (NEC) 110.24 (A) гласит:

«Сервисное оборудование, не являющееся жилым, должно иметь четкую маркировку в поле с максимальным доступным током повреждения.Маркировка (и) поля должна включать дату выполнения расчета тока короткого замыкания и быть достаточно прочной, чтобы выдерживать воздействие окружающей среды ».

Это означает, что на электрическом оборудовании, таком как служебное входное оборудование, должны быть установлены ярлыки, указывающие доступный ток короткого замыкания. Это позволяет легко сравнивать номинальный ток короткого замыкания (SCCR) оборудования с максимально доступным током короткого замыкания.

Каждый раз при замене оборудования расчет тока короткого замыкания необходимо выполнять заново.Это указано в NEC 110.24 (B):

.

«При внесении изменений в электрическую установку, которые влияют на максимальный доступный ток короткого замыкания в сервисе, максимальный доступный ток короткого замыкания должен быть проверен или пересчитан по мере необходимости, чтобы гарантировать, что номинальные параметры вспомогательного оборудования достаточны для максимального доступного тока замыкания на линии. терминалы оборудования. Обязательная маркировка поля в 110.24 (A) должна быть скорректирована, чтобы отражать новый уровень максимального доступного тока короткого замыкания.”

Виды неисправностей

В электрической системе возможны несколько типов неисправностей:

  • Короткое замыкание, в результате которого ток проходит в обход нормальной нагрузки.
  • «Замыкание на землю», при котором ток течет в землю.
  • В трехфазных системах может быть короткое замыкание между одной или несколькими фазами. Этот тип короткого замыкания обычно создает самые высокие токи замыкания.

Четвертый тип неисправности, неисправность обрыва цепи, не приводит к возникновению тока короткого замыкания. Открытый отказ возникает из-за непреднамеренного прерывания тока.

Защитные системы должны предотвращать повреждение оборудования и защищать людей во всех вышеперечисленных ситуациях. Это означает, что необходимо произвести расчеты тока короткого замыкания, чтобы можно было выбрать соответствующие защитные устройства.

Замыкание на болтах и ​​дуговое замыкание

Электрический сбой может быть либо замыканием на болтах, либо дуговым замыканием.

В неисправности с болтовым креплением имеется прочное соединение. Это позволяет току короткого замыкания течь через проводник. Этот тип неисправности может произойти, когда установщик подключает источник питания к земле, а не к точке, где он должен быть подключен. При включении питания немедленно возникает неисправность болтового соединения, которая срабатывает защитное устройство. Поскольку текущий поток был ограничен, ущерб обычно ограничен. Однако замыкание на болтах создает самые высокие токи замыкания.

Дуговое короткое замыкание возникает, когда нет твердого соединения, но проводники подходят достаточно близко, так что ток прыгает через зазор, создавая дугу.Первоначальная дуга ионизирует воздух, создавая плазму, которая позволяет току быстро увеличиваться и поддерживаться, что приводит к вспышке дуги или возникновению дуги. Когда возможна вспышка дуги, необходимо выполнить расчеты тока короткого замыкания, чтобы определить безопасные границы защиты и необходимые средства индивидуальной защиты, а также предоставить информацию, необходимую для этикеток вспышки дуги, которые должны быть установлены в дополнение к требуемым этикеткам тока короткого замыкания NEC 110.24.

Трехфазные неисправности

IEC 60909 «Токи короткого замыкания в трехфазных системах» дает принятый метод расчета токов трехфазного замыкания.

Повреждение в трехфазной системе может быть симметричным (сбалансированным) или несимметричным (несимметричным). При симметричном КЗ все три фазы одинаково затронуты. Однако такое случается редко. Большинство трехфазных КЗ несимметричны, что затрудняет расчет тока КЗ.

Источники содержания

Прежде чем можно будет выполнить расчет тока короткого замыкания, необходимо определить все возможные источники тока. Это может включать некоторые источники тока, которые, возможно, не были учтены.Существует четыре возможных источника тока короткого замыкания:

  • Электрогенераторы, устанавливаемые на месте: они расположены близко друг к другу, и ток короткого замыкания ограничивается только импедансом самого генератора и электрической цепи.
  • Синхронные двигатели: синхронный двигатель — это двигатель переменного тока, в котором скорость двигателя пропорциональна частоте электроэнергии. При отключении питания, как это произойдет при коротком замыкании, инерция механической нагрузки на двигатель будет продолжать вращать двигатель.Затем двигатель будет действовать как генератор, обеспечивающий ток, и это будет способствовать общему току, протекающему в месте повреждения.
  • Асинхронные двигатели: этот тип двигателя также станет генератором в случае короткого замыкания в другом месте системы. Однако ток короткого замыкания, генерируемый асинхронным двигателем, будет длиться всего несколько циклов. Ток будет примерно равен пусковому току двигателя с заторможенным ротором.
  • Система электроснабжения: большая часть тока повреждения обычно исходит от электросети.Уровень тока короткого замыкания будет зависеть от:
    • номинальное напряжение вторичной обмотки трансформатора и полное сопротивление
    • Импеданс генераторов
    • сопротивление цепи от трансформатора до короткого замыкания.

Для упрощения расчета тока повреждения предполагается, что все электрические генераторы в системе находятся в фазе и что они работают при номинальном напряжении системы.

Трехфазное соединение на болтах

Проводится исследование короткого замыкания, чтобы можно было рассчитать ток короткого замыкания.Обычно это включает рассмотрение наихудшего сценария, которым является трехфазное замыкание с болтовым креплением. Основываясь на этой ситуации, можно приблизительно определить другое состояние неисправности.

Вклад двигателей в систему по току короткого замыкания очень важен. Во многих случаях электродвигатели могут давать в четыре-шесть раз больший ток нормальной полной нагрузки. Даже если ток непродолжительный, очень важно, чтобы он был включен в расчет тока короткого замыкания.

Когда проводится исследование вспышки дуги, расчет тока короткого замыкания все равно должен производиться для максимального тока трехфазного короткого замыкания с болтовым соединением.

Маркировка тока повреждения

После того, как ток короткого замыкания был рассчитан, на оборудование должны быть нанесены метки с указанием доступного тока короткого замыкания. Если требуется этикетка для вспышки дуги, ее также следует распечатать и наклеить в соответствующем месте. Для каждой метки требуется специальная информация, полученная при расчете тока повреждения.

Сделайте следующий шаг!

Теперь, когда у вас есть базовое представление о переменных в расчетах вспышки дуги, загрузите наше бесплатное руководство по энергии вспышки дуги, чтобы получить подробные советы по внедрению системы безопасности на вашем предприятии.Загрузите бесплатную копию сегодня!

Можно ли подавать ток больше, чем рассчитано на компонент?

Простой пример: У вас может быть блок питания, рассчитанный на 5 В при 1 миллиард ампер. Теперь предположим, что вы подключили резистор к этому источнику питания, скажем, 5 Ом. Сколько тока он потребляет? (a) 1A или (b) 1 миллиард A?

Ответ: (а). Закон Ома гласит, что I = V / R. Следовательно, если у вас есть питание 5 В через резистор 5 Ом, вы получите ток 1 А? Но что случилось с другими 999 миллионами ампер или около того? Ну, не хватило напряжения, чтобы пропустить это по цепи.Теперь, если бы у вас был резистор 5e-9, вы бы получили ток в 1 миллиард ампер.

В схеме светодиода диод нелинейный. Это означает, что при увеличении напряжения ток не увеличивается в соответствии с законом Ома. На самом деле это экспоненциально — светодиод может проводить 10 мА при 2 В, но может, например, проводить 1 А при 2,1 В — обычно не так уж и много, но вы можете видеть, что если мы не ограничим ток, светодиод, несомненно, будет Взрывать. Чем помогает резистор? Что ж, вы можете рассматривать светодиод как идеальный источник напряжения (не совсем так, но терпите меня).В этом примере светодиод, по существу, понижает примерно такое же напряжение на 10 мА, как и на 1 А, поэтому мы говорим: ну, у него всегда одно и то же напряжение, поэтому, если мы добавим резистор, тогда напряжение над ним будет равно питанию минус то, что Светодиод падает. Затем мы можем использовать закон Ома, чтобы выбрать резистор, который снизит это напряжение до требуемого уровня тока.


Теперь момент, когда становится важным текущий рейтинг источника питания, является следующим. Допустим, у вас есть источник питания, рассчитанный на 5 В при 10 мА. Вы подключаете к нему резистор на 5 Ом.Какой ток? (а) 1А или (б) намного меньше?

Ответ будет (б). Почему? Источник питания просто не может управлять таким большим током — это может быть из-за его внутреннего сопротивления, это может быть источник тока. Что бы ни. Итак, что происходит: либо напряжение на выводах источника питания уменьшается (из-за, скажем, большего напряжения, падающего на внутреннее сопротивление), либо (и) оно взрывается, плавится, сгорает, как вы хотите это выразить. Ключевым моментом здесь является то, что если источник питания сохранился и напряжение упало, тогда на резисторе будет меньше напряжения, а это означает, что будет меньше тока, необходимого для удовлетворения закона Ома — теперь все это происходит в очень быстром переходном процессе, поэтому, по сути, все вы см. резистор 5 Ом с очень низким напряжением на нем.


Что касается прямого ответа на заголовок вопроса, то в большинстве случаев ответ будет Нет . Номинальный ток — это то, с чем производитель компонента утверждает, что он будет работать правильно.

Во многих случаях это может быть такой компонент, как светодиод или резистор (обычно ограниченный номинальной мощностью, а не током, но все же …), который при отсутствии ограничения тока или правильного напряжения питания может легко проводить ток, намного превышающий его номинальный из-за чрезмерного нагрева и / или повреждения.

В других случаях, если вы подадите правильное напряжение питания, устройство будет работать при требуемом токе, даже если у вас есть источник питания, способный обеспечить гораздо больший ток. Это связано с тем, что все устройства в конечном итоге представляют собой просто резисторы, будь то резисторы с фиксированным значением или те, которые изменяют сопротивление с напряжением (например, полупроводники, транзисторы и т. Д.). При данном напряжении питания расположение этих сопротивлений будет работать на том уровне тока, на который они рассчитаны.

Калькулятор тока полной нагрузки генератора

Рассчитывает ток полной нагрузки однофазного или трехфазного генератора.

Параметры

  • Номинальное напряжение (В p ): Номинальное напряжение генератора в вольтах (В).
  • Фаза: Укажите расположение фаз. 1 фаза переменного тока или 3 фазы переменного тока.
  • Мощность генератора (S): Укажите мощность генератора в кВт или кВА. Если номинальная мощность выражена в кВт, вам также необходимо указать коэффициент мощности cos (Φ), который представляет собой число от 0 до 1. Можно использовать приблизительно 0,80, если нагрузка состоит только из двигателей.Для чисто резистивных нагрузок коэффициент мощности cos (Φ) равен 1.

Как рассчитать ток полной нагрузки трехфазного генератора?

Ток полной нагрузки для 3-фазного генератора, указанный в кВт, рассчитывается как:

\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kW}} {\ sqrt {3} \ cdot V_ {LL} \ cdot \ cos {\ phi}} \)

Где,
  • S кВт — мощность генератора в киловаттах (кВт).
  • В LL — это линейное номинальное напряжение генератора в вольтах (В).
  • cos (Φ) — коэффициент мощности.
Например, рассчитайте ток полной нагрузки для 3-фазного генератора мощностью 50 кВт, 480 В, . Расчетный коэффициент мощности нагрузки составляет 0,85 .

\ (I = \ displaystyle \ frac {1000 \ cdot 50} {\ sqrt {3} \ cdot 480 \ cdot 0.85} \)

I = 70,8 А.

Ток полной нагрузки для 3-фазного генератора, указанный в кВА, рассчитывается как:

\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kVA}} {\ sqrt {3} \ cdot V_ {LL}} \)

Где,
  • S va — номинальная мощность генератора в киловольт-амперах (кВА).
  • В LL — это линейное номинальное напряжение генератора в вольтах (В).
Например, рассчитайте ток полной нагрузки для 3-фазного генератора
, 50 кВА, 480 В, .

\ (I = \ displaystyle \ frac {1000 \ cdot 50} {\ sqrt {3} \ cdot 480} \) .

I = 60,1 А.

Как рассчитать ток полной нагрузки однофазного генератора?

Ток полной нагрузки для однофазного генератора, указанный в кВт, рассчитывается как:

\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kW}} {\ cdot V_ {LN} \ cdot \ cos {\ phi}} \)

Где,
  • S кВт — мощность генератора в киловаттах (кВт).
  • В LN — номинальное линейное напряжение генератора в вольтах (В).
  • cos (Φ) — коэффициент мощности.
Например, рассчитайте ток полной нагрузки для 1-фазного генератора
2 кВт, 120 В. Расчетный коэффициент мощности нагрузки составляет 0,85 .

\ (I = \ Displaystyle \ гидроразрыва {1000 \ cdot 5} {120 \ cdot 0.85} \)

I = 19,6 А.

Ток полной нагрузки для 3-фазного генератора, указанный в кВА, рассчитывается как:

\ (I = \ displaystyle \ frac {1000 \ cdot S_ {kVA}} {\ cdot V_ {LN}} \)

Где,
  • S кВт — мощность генератора в киловольт-амперах (кВА).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
