Номинальные значения рабочей мощности и тока электродвигателей

Классы компонентов: 1.6.1.1.1. Модульные автоматические выключатели (ВАМ, МСВ), 1.6.5.1. Модульные контакторы, 1.6.1.2.1. Мотор-автоматы (автоматические выключатели защиты двигателей, MPCB), 1.6.1.3.1. Автоматические выключатели в литом корпусе (MCCB), 1.6.5.2. Контакторы, 1.6.5.3. Пускатели, 1.6.5.4. Реле перегрузки и аксессуары к ним, 1.12. Электродвигатели и приводная техника


Значения тока, приведенные ниже, относятся к стандартным трехфазным четырехполюсным асинхронным электродвигателям с КЗ ротором (1500 об/мин при 50 Гц, 1800 об/мин при 60 Гц). Данные значения представлены в качестве ориентира и могут варьироваться в зависимости от производителя электродвигателя и количества полюсов.

Мощность электродвигателя
Номинальный ток электродвигателя: стандартные значения обозначены синим цветом
(в соответствии с МЭК 60947-4-1, приложение G)
220В 230В 240В 380В 400В 415В 440В 500В 660В 690В
0,06 кВт 0,37 0,35 0,34 0,21
0,2
0,19 0,18 0,16 0,13 0,12
0,09 кВт 0,54 0,52 0,5 0,32 0,3 0,29 0,26 0,24 0,18 0,17
0,12 кВт 0,73 0,7 0,67 0,46 0,44 0,42 0,39 0,32 0,24 0,23
0,18 кВт 1 1
1
0,63 0,6 0,58 0,53 0,48 0,37 0,35
0,25 кВт 1,6 1,5 1,4 0,9 0,85 0,82 0,74 0,68 0,51 0,49
0,37 кВт 2 1,9 1,8 1,2 1,1 1,1 1 0,88 0,67 0,64
0,55 кВт
2,7
2,6 2,5 1,6 1,5 1,4 1,3 1,2 0,91 0,87
0,75 кВт 3,5 3,3 3,2 2 1,9 1,8 1,7 1,5 1,15 1,1
1,1 кВт 4,9 4,7 4,5 2,8 2,7 2,6 2,4 2,2 1,7 1,6
1,5 кВт 6,6 6,3 6 3,8 3,6 3,5 3,2 2,9 2,2 2,1
2,2 кВт 8,9 8,5 8,1 5,2 4,9 4,7 4,3 3,9 2,9 2,8
3 кВт 11,8 11,3 10,8 6,8 6,5 6,3 5,7 5,2 4 3,8
4 кВт 15,7 15 14,4 8,9 8,5 8,2 7,4 6,8 5,1 4,9
5,5 кВт 20,9 20 19,2 12,1 11,5 11,1 10,1 9,2 7 6,7
7,5 кВт 28,2 27 25,9 16,3 15,5 14,9 13,6 12,4 9,3 8,9
11 кВт 39,7 38 36,4 23,2 22 21,2 19,3 17,6 13,4 12,8
15 кВт 53,3 51 48,9 30,5 29 28 25,4 23 17,8 17
18,5 кВт 63,8 61 58,5 36,8 35 33,7 30,7 28 22 21
22 кВт 75,3 72 69 43,2 41 39,5 35,9 33 25,1 24
30 кВт 100 96 92 57,9 55 53 48,2 44 33,5 32
37 кВт 120 115 110 69 66 64 58 53 40,8
39
45 кВт 146 140 134 84 80 77 70 64 49,1 47
55 кВт 177 169 162 102 97 93 85 78 59,6 57
75 кВт 240 230 220 139 132 127 116 106 81
77
90 кВт 291 278 266 168 160 154 140 128 97 93
110 кВт 355 340 326 205 195 188 171 156 118 113
132 кВт 418 400 383 242 230 222 202 184 140 134
160 кВт 509 487 467 295 280 270 245 224 169 162
200 кВт 637 609 584 368 350 337 307 280 212 203
250 кВт 782 748 717 453 430 414 377 344 261 250
315 кВт 983 940 901 568 540 520 473 432 327 313
355 кВт 1109 1061 1017 642 610 588 535 488 370 354
400 кВт 1255 1200 1150 726 690 665 605 552 418
400
500 кВт 1545 1478 1416 895 850 819 745 680 515 493
560 кВт 1727 1652 1583 1000 950 916 832 760 576 551
630 кВт 1928 1844 1767 1116 1060 1022 929 848 643 615
710 кВт 2164 2070 1984 1253 1190 1147 1043 952 721 690
800 кВт 2446 2340 2243 1417 1346 1297 1179 1076 815 780
900 кВт 2760 2640 2530 1598 1518 1463 1330 1214 920 880
1000 кВт 3042 2910 2789 1761 1673 1613 1466 1339 1014 970

Таблица сечения кабеля по мощности — Оптима

Для чего необходим расчет сечения кабеля?

Правильный расчет кабеля необходим для предотвращения опасных для жизни, здоровья и имущества ситуаций. В результате прохождения электрического тока по проводам происходит их нагрев. Чем выше сила тока, тем он интенсивнее. Результатом становится возгорание или короткое замыкание со всеми вытекающими последствиями.

Следующие формулы наглядно доказывают это утверждение:

I = U/R (Закон Ома),

где:

I – сила тока,

U – напряжение,

R – сопротивление.

Из формулы видно, что чем сильнее сопротивление, тем больше тепла будет выделяться при прохождении тока по проводнику.

Формула нахождения сопротивления выглядит следующим образом:

R = p·(L/S),

где:

p – это удельное сопротивление (величина, которая характеризует свойство материала оказывать сопротивление движению заряженных частиц).

L – длина кабеля.

S – площадь сечения кабеля.

Чем меньше площадь сечения, тем выше сопротивление. Это приводит к увеличению активной мощности, так как ток пытается преодолеть сопротивление. Вследствие этой работы выделяется тепло, которое идет на нагрев. Если проводник нагреется сверх нормы, это приведет к негативным последствиям.

Что необходимо знать для правильного выбора провода?

Основной параметр, по которому осуществляют выбор сечения кабеля – допустимая токовая нагрузка. Это величина тока, которую может пропускать по себе проводник в течение длительного времени без каких-либо последствий.

Номинальный ток определяют для того, чтобы рассчитать мощность потребителей, установленных в квартире. После этого проводят расчет силы тока по формулам:

  • Для однофазной электрической сети:



где P – общая мощность установленных приборов, U – напряжение, Ки – коэффициент одновременности максимумов нагрузок (0.75), cos(φ) – коэффициент мощности, равен единице.

  • Для 3-х фазной электрической сети:

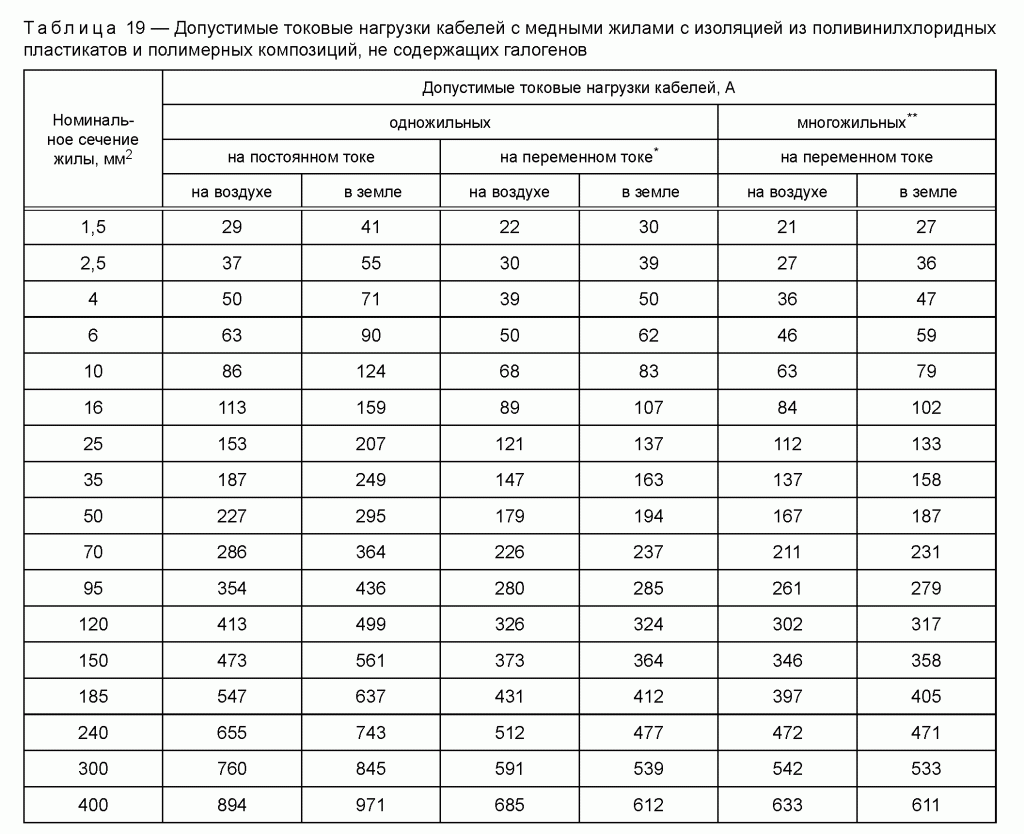

Допустимая токовая нагрузка определяется в соответствии с указаниями нормативных документов

Что будет, если неправильно рассчитать сечение

Если отказаться от расчета сечения или выбрать его «на глаз» впоследствии можно столкнуться с перегревом проводки. Это приведет к расплавлению изоляции, возгоранию, короткому замыканию.

 С другой стороны, если выбрать сечение больше необходимого, это приведет к дополнительным финансовым расходам и проблемам в электромонтаже.

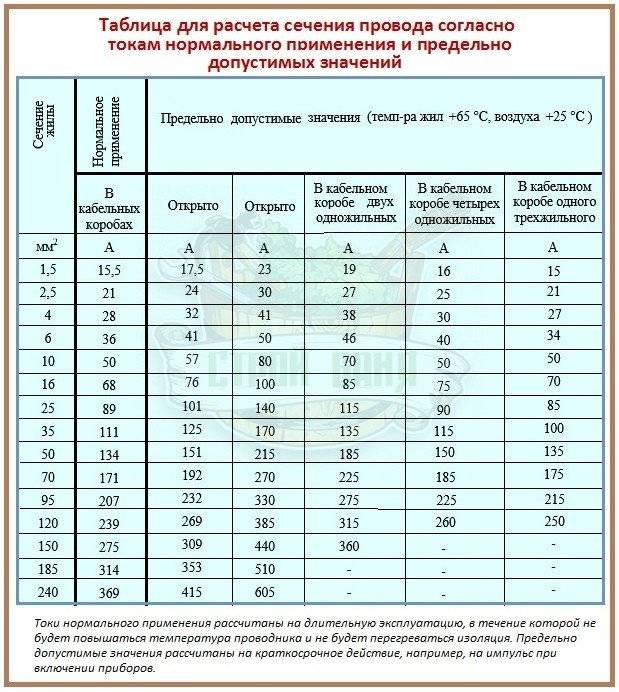

ПУЭ таблица расчета сечения кабеля по мощности и току

Представленные ниже таблицы помогут выбрать сечение кабеля по максимальным значениям тока и нагрузки.

Для медных проводов:

Сечение токопроводящей жилы, мм2

Медные жилы проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Для алюминиевых проводов:

Сечение токопроводящей жилы, мм2

Алюминиевые жилы проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Как выбрать сечение проводника

Ещё несколько критериев, на которые нужно обратить внимание в процессе выбора кабеля

  • Длина питающей линии. Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30%

  • Тип проводки. В быту применяют провода из меди или алюминия. В последнее время алюминий практически не используют, все давно переходят на медь. Алюминиевые провода дешевле, но у них выше сопротивление, у медных – ниже. Алюминий не так надежен, как медь, его не рекомендуется использовать.

  • Особенности подключения. Если все жилы завести на один автомат, это приведет к перегреву клемм. Несоблюдение номинала спровоцирует ложные срабатывания.

Электрические работы должны проводиться квалифицированным персоналом, имеющим соответствующие группы допуска и удостоверения.


Электрические двигатели — полная нагрузка, ток

Как правило, номинальная мощность в амперах и лошадиных силах может быть определена как 0006 230 вольт двигатель — однофазный: 7 А/л. с.

  • 230 В двигатель — 3-фазный: 2,5 А/л.с.
  • 460 В двигатель — 3-фазный : 1,25 А/л.с.
  • Всегда перед проектированием защитных устройств, электропроводки и коммутационного оборудования проверьте информацию на паспортной табличке.

    Однофазные двигатели — л.с. и токи при полной нагрузке

    Ожидается, что двигатель с заданной номинальной мощностью будет обеспечивать такое количество механической мощности на валу двигателя. Имейте в виду, что КПД двигателя не рассчитывается по приведенным ниже значениям для кВт и ампер. Необходимо учитывать КПД двигателя, чтобы избежать недостаточной мощности источника питания.

    9 0069 1/6 900 69 13,2
    Мощность Ток полной нагрузки (ампер)
    (л.с.) (кВт) 115 В 208 В 230 В
    0,13 4,4 2,4 2,2
    1/4 0,19 5,8 3,2 2,9
    1/3 0,25 7,2 9 0070 4,0 3,6
    1/2 0,38 9,8 5,4 4,9
    3/4 0,56 13,8 7,6 6,9 90 070
    1 0,75 16 8,8 8
    1 1/2 1,1 20 11 10
    2 1,5 24 12
    3 2,3 34 18,7 17
    5 3,8 56 30,8 28 9 0070

    Обратите внимание, что большинство электродвигателей рассчитаны на работу при нагрузке от 50% до 100% от номинальной, а максимальная эффективность обычно составляет около 75% от номинальной нагрузки. Для двигателя мощностью 1 л.с. нагрузка обычно должна находиться в диапазоне от 1/2 до 1 л.с. с максимальной эффективностью при 3/4 л.с.

    Типовые диапазоны нагрузки:

    • Допустимые кратковременные нагрузки: 20 — 120 %
    • допустимый для работы: 50 — 100 %
    • оптимальный КПД: 60 — 80 %

    Двигатель с эксплуатационным коэффициентом может иногда перегружаться. Перегрузка со временем снижает КПД двигателя.

    Трехфазные двигатели — л.с. и ток при полной нагрузке

    900 49 460 В 11 9026 9 9026 9 900 69 42 9 0069 99
    Мощность Ток при полной нагрузке (ампер)
    Индукционный тип 902 18 Двигатель с короткозамкнутым ротором и обмоткой Синхронный тип
    Unity Power Фактор
    (л.с.) (кВт) 115 В 230 В 575 В 2300 В 230 В 460 В 575 В 2300 В
    1/2 0,38 4 2 1 9007 0 0,8
    3/4 0,56 5,6 2,8 1,4 1,1
    1 0,75 9 0070 7,2 3,6 1,8 1,4
    1 1/2 1. 1 10,4 5,2 2,6 2,1
    2 1,5 13,6 6,8 3,4 2,7
    3 2,3 9,6 4,8 3,9
    5 3,8 900 69 15,2 7,6 9
    10 7,5 28 14 11
    15 11 42 21 17
    20 15 54 27 22 9026 9
    25 19 68 34 27 53 26 21
    30 23 80 40 32 63 32 26
    40 30 104 52 41 83 41 33
    50 38 130 65 52 104 52
    60 45 154 77 62 16 90 070 123 61 49 12
    75 56 192 96 77 20 15578 62 15
    100 75 248 124 26 202 101 81 20
