Мощность по напряжению и силе тока: Расчет мощности по току и напряжению

Содержание

Калькулятор расчета сечения кабеля по мощности и току

Правильно подобрать электрический провод принципиально важно. Опасность использования кабеля с недостаточной площадью сечения жилы заключается в повышении концентрации протекающего электрического тока. Вследствие этого растет температура металла, портится изоляционная оболочка. Поскольку проводку обычно прокладывают в недоступных местах, процесс ее разрушения незаметен. Повышение температуры до критической отметки и, как следствие, возгорание происходит неожиданно.

Выбор кабеля питания электрических установок осуществляется на стадии проектирования линии. Основной параметр проводки – площадь поперечного сечения жилы. Она определяется по формуле, по готовой таблице или с помощью онлайн-калькулятора. Наиболее распространенные исходные значения для подобного расчета – мощность потребления устройств, сила тока и напряжение питания в электрической сети.

Калькулятор расчета сечения по мощности и току

Самый простой и быстрый способ вычислить подходящую площадь сечения жилы для конкретных условий – калькулятор расчета сечения кабеля по мощности и току.

Перевод Ватт в Ампер
Расчет максимальной длины кабельной линии
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В Uобр, ВТок потр., АТип кабеляS, мм2Длина, м
1ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
добавить

Примечания:
U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, L

макс — максимальная длина кабельной линии

Руководствуясь законом Ома, онлайн-сервис позволяет автоматически вычислить ток потребления устройства. Для этого в соответствующие поля калькулятора необходимо ввести значения мощности прибора и напряжения электрической сети. По полученным данным легко можно определить площадь поперечного сечения медного или алюминиевого кабеля, используя готовую таблицу или формулу.

Также для удобства пользователей онлайн-калькулятор позволяет рассчитать максимальную длину выбранного провода при заданной силе тока прибора, а также напряжения источника питания и минимального рабочего напряжения устройства.

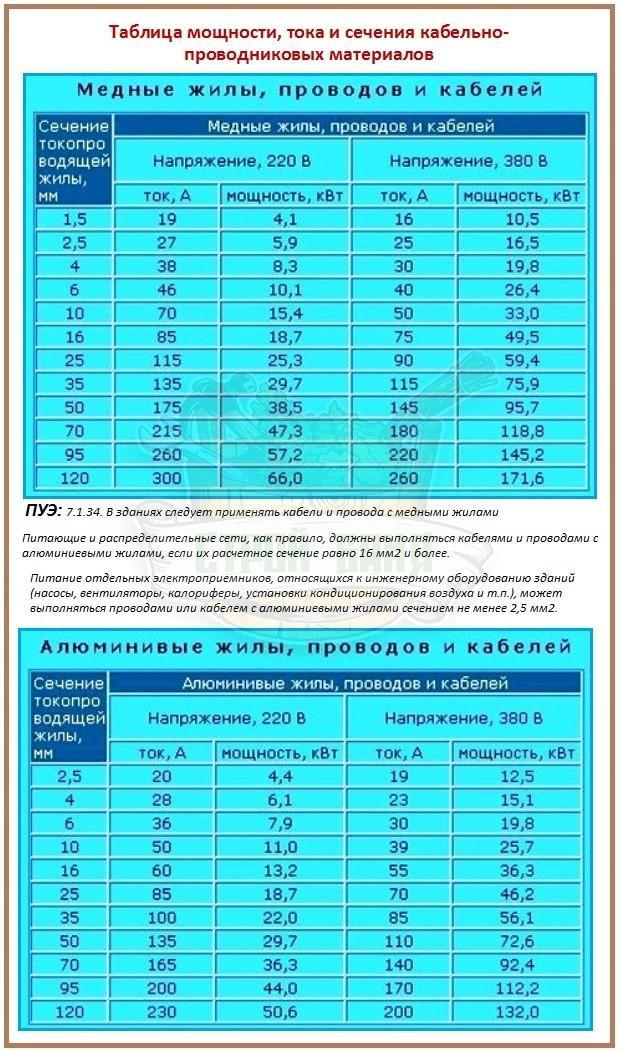

Выбор по таблице

Если необходимо быстро получить примерные характеристики электрического провода, выбор сечения кабеля по току по таблице ПУЭ – оптимальное решение.

В воздухе (лотки, короба,пустоты,каналы)Сечение,кв.ммВ земле
Медные жилыАлюминиевые жилыМедные жилыАлюминиевые жилы
Ток. А
Мощность, кВт
Тон. АМощность, кВтТок, АМощность, кВтТок. АМощность,кВт
220 (В)380 (В)
220(В)380 (В)220(В)380 (В)220(В)
194.117.5


1,5775. 917.7

355.516.4194.117.57,5388.375796.3
35
7.773775.917.744910. 733.S388.4
*29.777.6377716
60
13.339.54610.1
5517.136.7479.777.6109019. 8S9.77015.4
7516.549.36013.739.51611575375.79019,8
9570,967.57516.549.3751503398. 7
115
75.3
17076.478.99019.859.73518039.6118.514030.8
14531.995.411074.777.450775
493
14817538. 5
ISO39.6118.414030.897.17077560.518171046.7
77048.4144.8170
37.4
111.99531077.6717.775556. 1
76057,7171.170044131,617038584.7753.47956S
30567.1700.773551.7154.615043595.7786.333573. 7
35077730.377059.4177.718550011037938584.7

Таблица наглядно демонстрирует рекомендованную площадь сечения провода при заданных значениях мощности и тока потребления прибора. Также учитывается напряжение источника питания, металл, из которого изготовлена жила, и способ прокладки линии. Округлять результат необходимо всегда в большую сторону.

Например, для запитывания электроустановок мощностью 6,2 кВт и силой тока 28 А медным проводом от сети с напряжением 220 В потребуется сечение 4 мм2.

Формула расчета

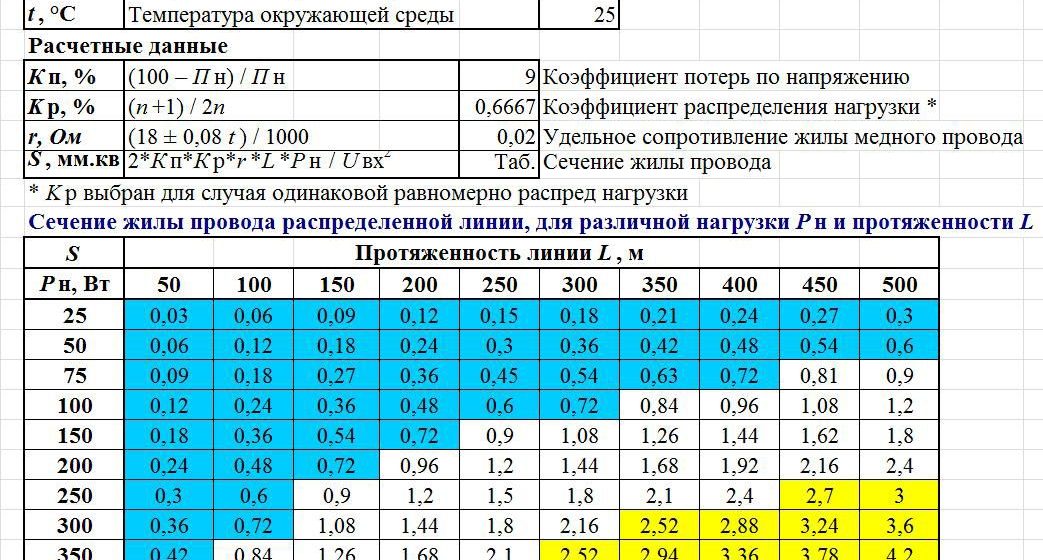

Для более точных вычислений применяется формула расчета сечения кабеля по силе тока и напряжению. Выглядит она так:


L – длина проводки;

I – ток электрических устройств;

Uнач – напряжение в сети;

Uкон – минимальное рабочее напряжение устройств;

ρ – удельное сопротивление меди (0,0175 Ом×мм2/м) или алюминия (0,028 Ом×мм2/м).

Если сила тока неизвестна, вычислить ее можно по формуле:


P – суммарная мощность всех электрических устройств;

U – напряжение питания.

Стоит учитывать, что результаты, полученные в результате вычислений по формулам, всегда точнее табличных значений.

Примеры

Пример А. Вычислить площадь сечения алюминиевого кабеля для питания электроустройств мощностью 10 кВт от сети напряжением 220 В. Длина линии – 40 м. Минимальное рабочее напряжение приборов – 207 В.

С помощью онлайн-калькулятора или по формуле в первую очередь стоит определить ток потребления приборов:


Зная силу тока, можно посчитать площадь сечения кабеля:


Пример Б. Для питания от электрической сети 220 В приборов с общей силой тока 14 А необходима медная проводка длиной 25 м. Рассчитать площадь сечения кабеля. Устройства работают при минимальном напряжении 207 В.

Все данные для расчета сечения жилы известны, поэтому можно воспользоваться формулой:


При заданных условиях площадь сечения медного кабеля должна быть не менее 2,82 мм2.


Как посчитать амперы зная мощность и напряжение

Особенности расчета мощности по току и напряжению

Чтобы электропроводка и все электрическое оборудование, которое имеется в доме, работало исправно и правильно, необходимо правильно сделать вычисление мощности по току и электронапряжению, поскольку при неправильно подобранных показателях может возникнуть короткое замыкание или возгорание. Как сделать расчёт потребляемой мощности по току и напряжению, как вычисляется сила тока, формула через мощность и напряжение и другое, далее.

Как узнать силу тока, зная мощность и напряжения

Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.

Узнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом. Получится ампер.

Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства.

Формулы для расчета тока в трехфазной сети

Подсчитать токовую энергию в трехфазной сети сложно, поскольку вместе одной фазы есть три. К тому же, сложность заключается в использовании нескольких схем соединения. Трудность состоит в симметрии или ее отсутствии во время распределения нагрузки по фазам.

Для определения силы тока в трехфазной сети, нужно общее число ватт поделить на показатель 1,73, перемноженный на напряжение и косинус мощностного коэффициента, который отражает активную и реактивную составляющую сопротивления нагрузки. Что касается однофазной сети, то из выражения для подсчета убирается показатель 1,73. Остается формула I = P/(U*cos φ).

Как рассчитать ампераж

Ампераж является значением электротока, которое выражена в амперах. Рассчитать ампераж можно так: I=P/U.

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации.

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

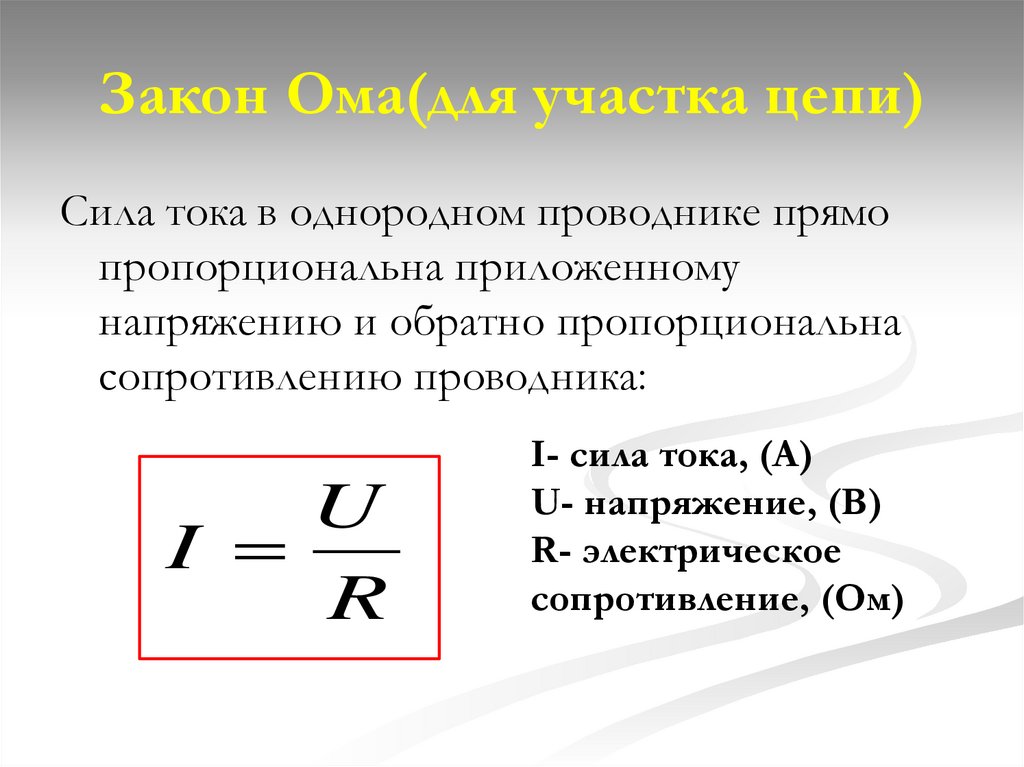

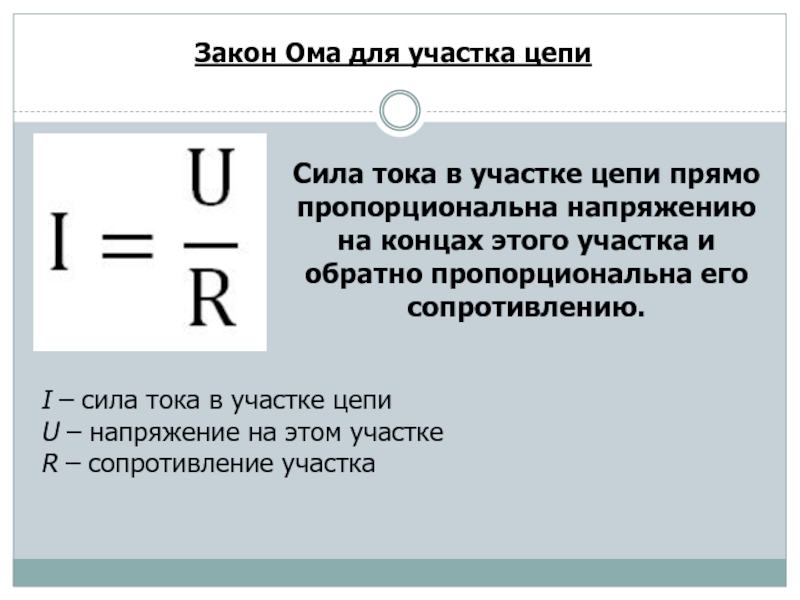

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

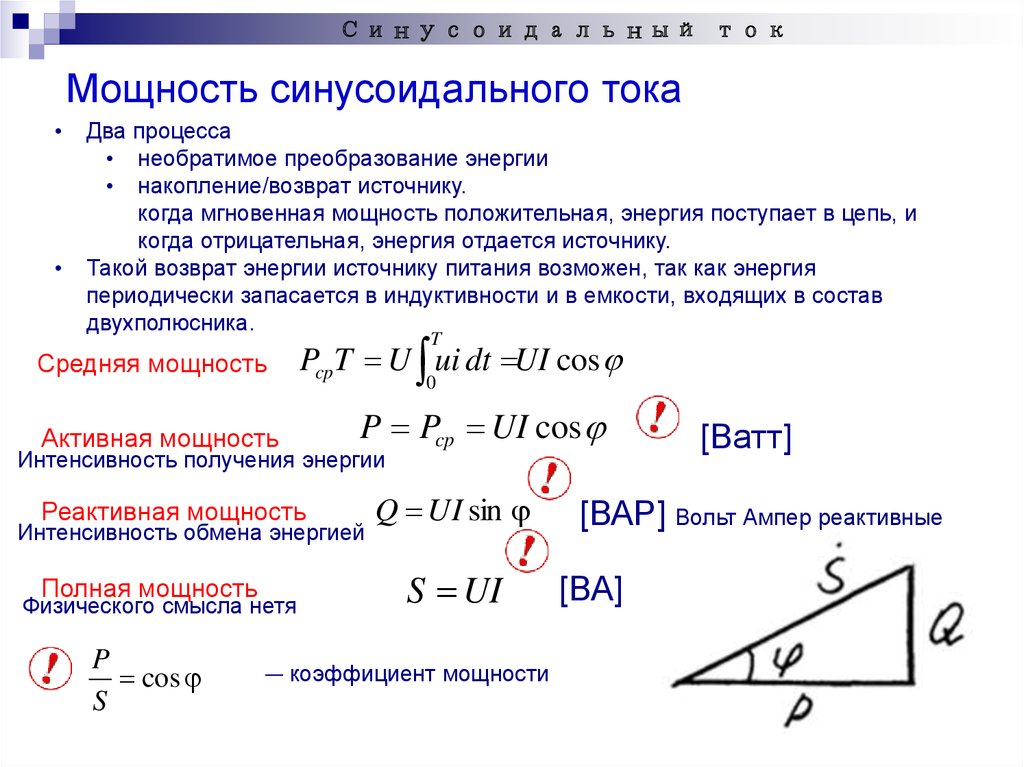

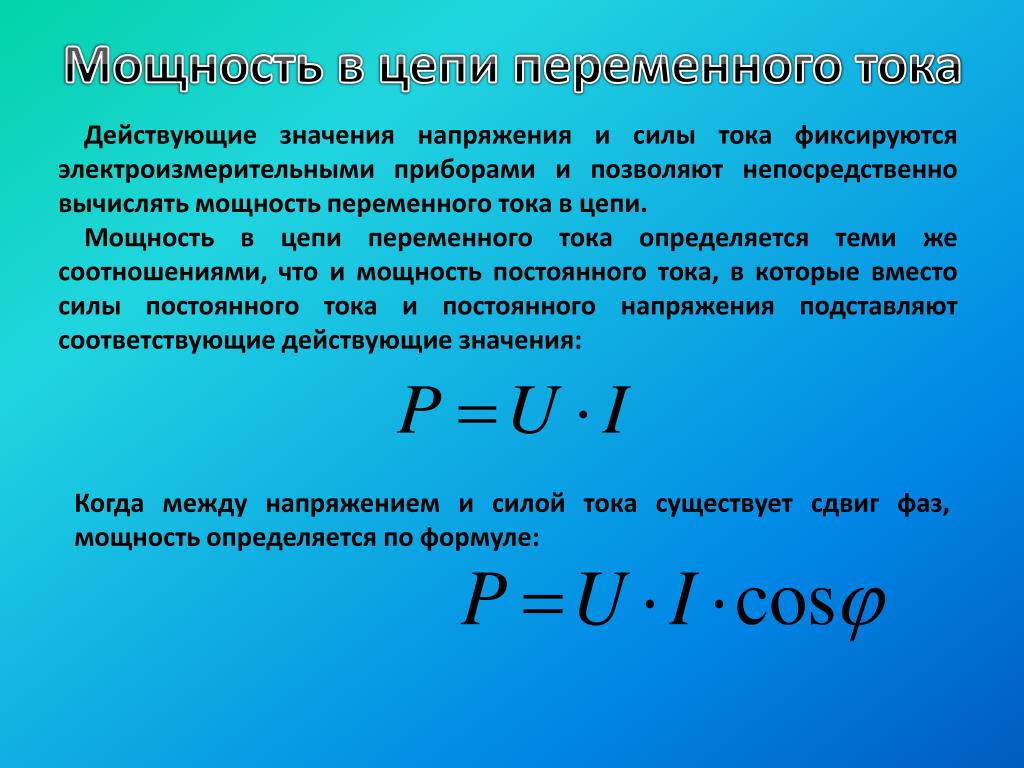

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Расчет электрических цепей онлайн и основная формула расчета

Наверное, каждый кто делал или делает ремонт электрики сталкивался с проблемой определения той или иной электрической величины. Для кого-то это становится настоящим камнем преткновения, а для кого-то все предельно ясно и каких-либо сложностей при определении той или иной величины нет. Данная статья посвящена именно первой категории – то есть для тех, кто не очень силен в теории электрических цепей и тех показателей, которые для них характерны.

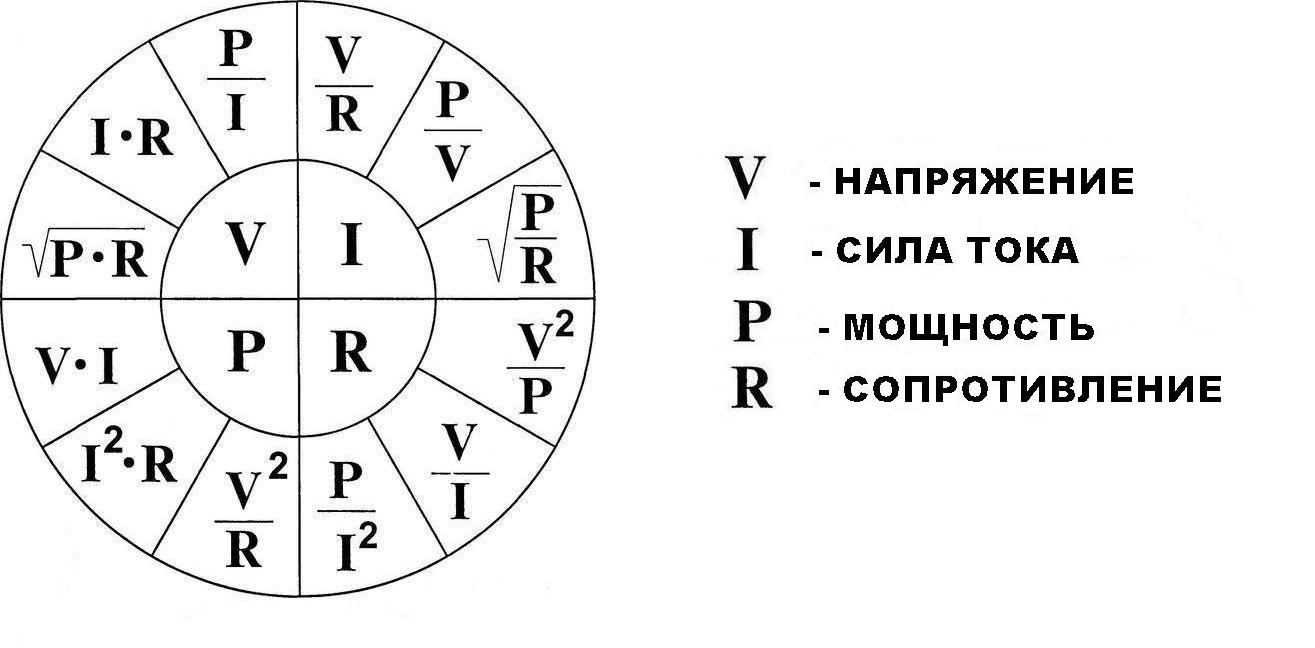

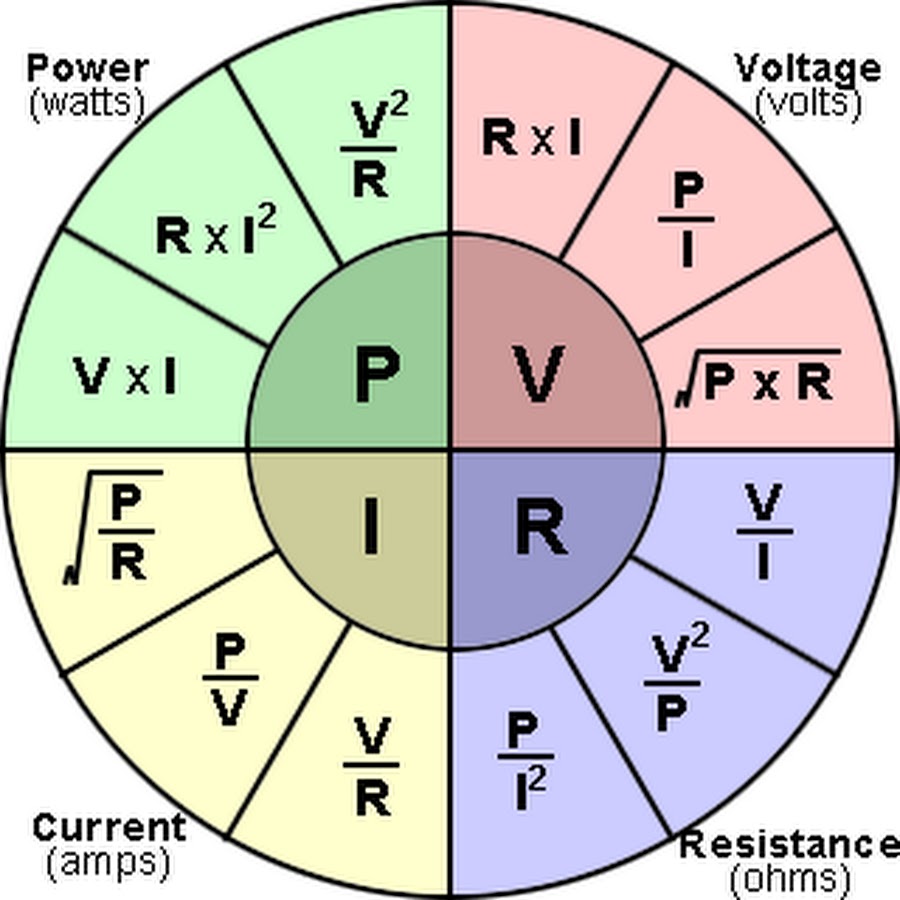

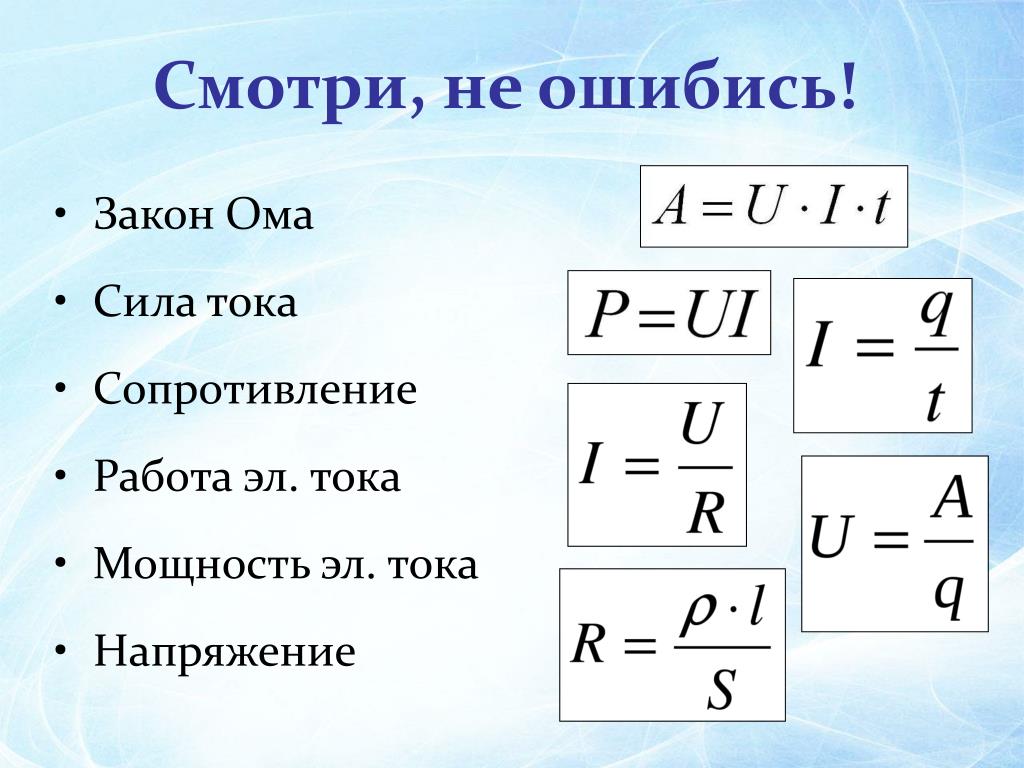

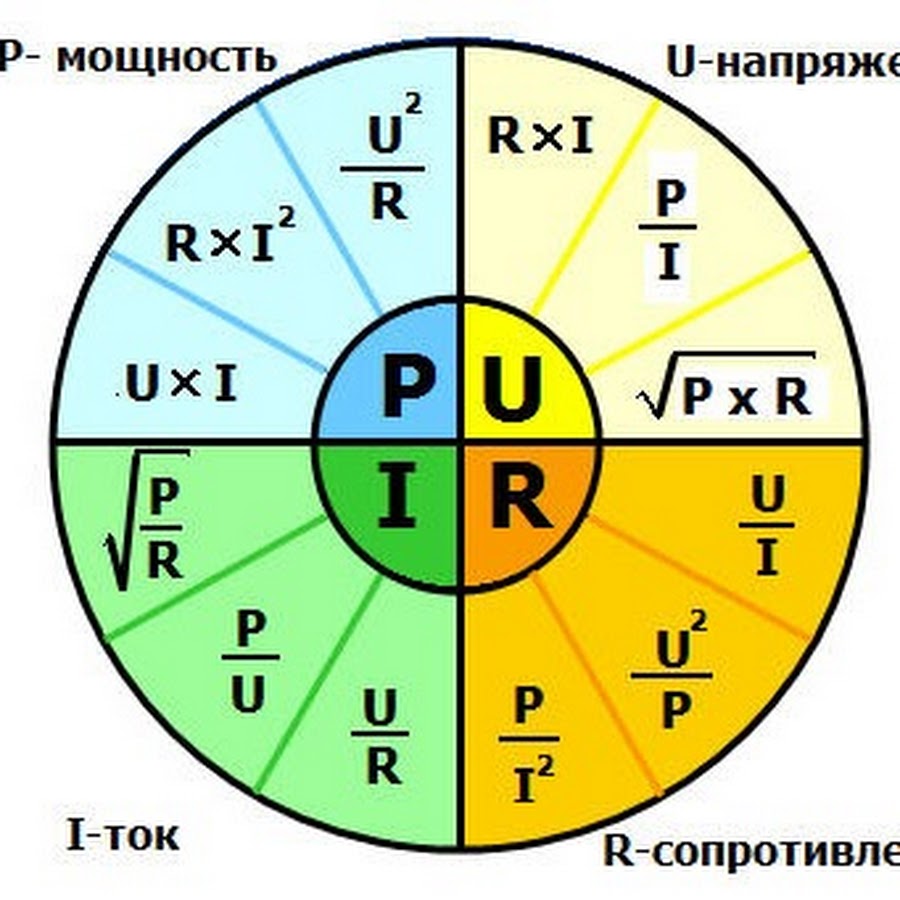

Итак, для начала вернемся немного в прошлое и постараемся вспомнить школьный курс физики, касательно электрики. Как мы помним, основные электрические величины определяются на основании всего одного закона – закона Ома. Именно этот закон является базой проведения абсолютно для любых расчетов и имеет вид:

Отметим, что в данном случае речь идет о расчете самой простейшей электрической цепи, которая выглядит следующим образом:

Подчеркнем, что абсолютно любой расчет ведется именно посредством этой формулы. То есть путем не сложных математических вычислений можно определить ту или иную величину зная при этом два иных электрических параметра. Как бы там ни было, наш ресурс призван упростить жизнь тому кто делает ремонт, а поэтому мы упростим решение задачи определения электрических параметров, вывив основные формулы и предоставив возможность произвести расчет электрических цепей онлайн.

Как узнать ток зная мощность и напряжение?

В данном случае формула вычисления выглядит следующим образом:

Расчет силы тока онлайн:

(Не целые числа вводим через точку. Например: 0.5)

Как узнать напряжение зная силу тока?

Для того, чтобы узнать напряжение, зная при этом сопротивление потребителя тока можно воспользоваться формулой:

Расчет напряжения онлайн:

Если же сопротивление неизвестно, но зато известна мощность потребителя, то напряжение вычисляется по формуле:

Определение величины онлайн:

Как рассчитать мощность зная силу тока и напряжения?

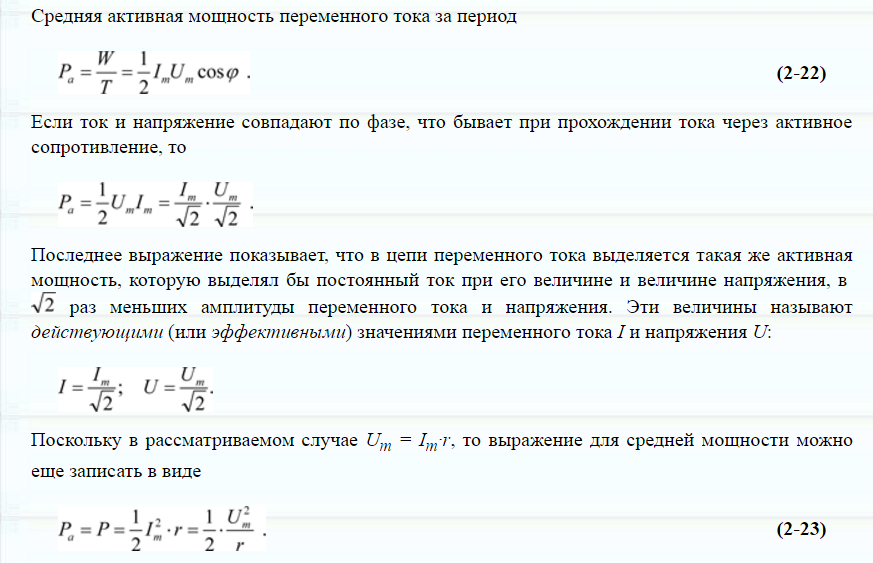

Здесь необходимо знать величины действующего напряжения и действующей силы тока в электрической цепи. Согласно формуле предоставленной выше, мощность определяется путем умножения силы тока на действующее напряжение.

Расчет цепи онлайн:

Как определить потребляемую мощность цепи имея тестер, который меряет сопротивление?

Этот вопрос был задан в комментарие в одном из материалов нашего сайта. Поспешим дать ответ на этот вопрос. Итак, для начала измеряем тестером сопротивление электроприбора (для этого достаточно подсоединить щупы тестера к вилке шнура питания). Узнав сопротивление мы можем определить и мощность, для чего необходимо напряжение в квадрате разделить на сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

Как рассчитать амперы

При создании и ремонте электрической сети питания необходимо уточнение базовых параметров: тока, напряжения, мощности, сопротивления. Такие действия выполняют перед подключением нагревательных приборов, станков, других мощных потребителей. В данной публикации рассказано о том, как рассчитать амперы и другие характеристики без ошибок.

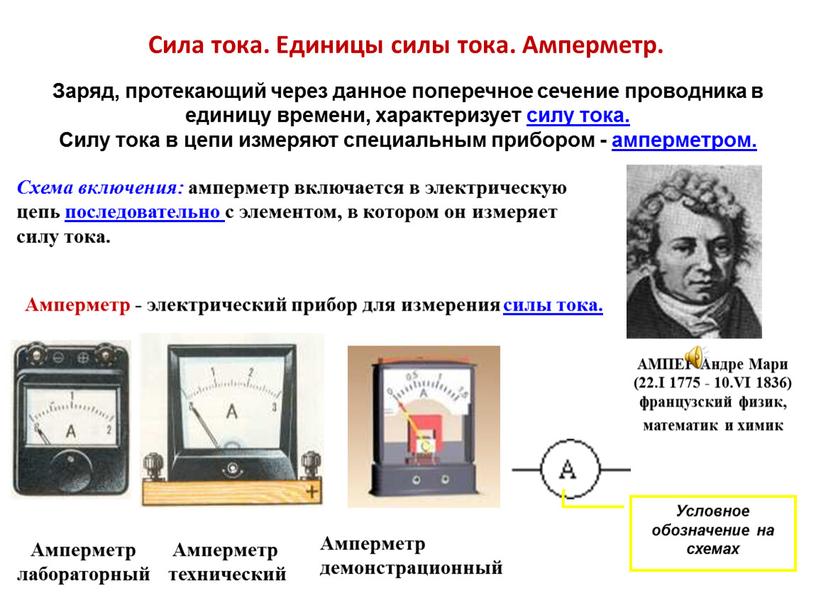

Электрический ток

Для простоты электрические параметры часто объясняют на примере перемещения воды по трубам. Данным термином, выраженным в амперах (А), обозначают скорость передвижения электронов в проводнике. Препятствия для жидкости создают малые размеры и дистанция транспортной системы. На сопротивление электрическому току оказывают влияние:

  • наличие свободных электронов, химическая чистота материала;
  • площадь поперечного сечения (длина) провода;
  • температурные условия.

О напряжении, токе и мощности

Продолжив аналогии с водой, напряжение можно сравнить с давлением в магистрали. По мере увеличения разницы потенциалов (вольтаж) получают большую силу электрического тока при остальных равных условиях. Если подключить в цепь лампу накаливания, будет видно, как соответствующим образом изменяется свечение спирали.

Мощность – это комплексный показатель, определяющий потребляемую энергию. Его рассчитывают с учетом приложенного напряжения и тока в цепи.

Как рассчитать число ампер в сети

На практике применяют разные схемы вычислений. В частности, пользуются автоматизированными программами (калькуляторами). Такие инструменты предлагают бесплатно специализированные сайты в режиме онлайн. Ниже представлены формулы и примеры, которые помогут рассчитывать электрические параметры самостоятельно.

Как узнать ток, зная мощность и напряжение

Источник питания постоянного тока (аккумулятор) обеспечивает напряжение на выходе 12 Вольт. Известна мощность потребления – 2 Вт. Как рассчитать ампераж, показано на примере:

К сведению. Для удобства на практике применяют дробные и кратные величины. В данном примере – 167 мА (миллиампер).

Как узнать напряжение, зная силу тока

Выше показано, как посчитать амперы, зная мощность и напряжение. Эту же формулу используют для обратного действия. Если сила тока равна 200 мА, при мощности 2 Вт в точках измерения, прибор покажет следующее напряжение:

U = P/I = 2/0,2 = 10 V.

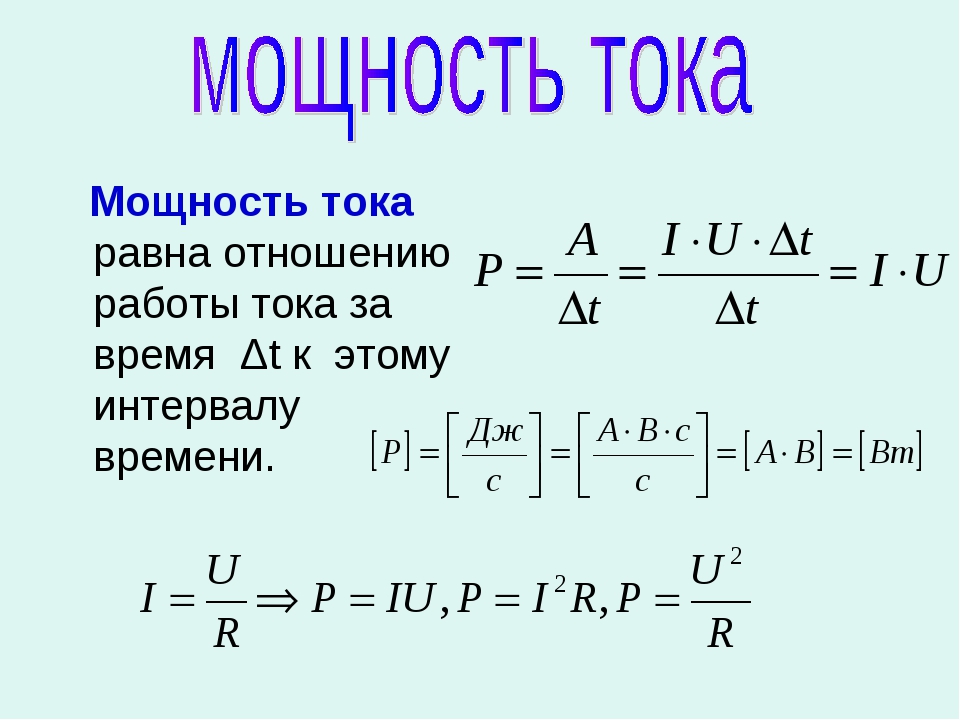

Как рассчитать мощность, зная силу тока и напряжение

Результат можно вычислить с помощью следующего примера:

P = I*U = 0,2 * 10 = 2 Вт.

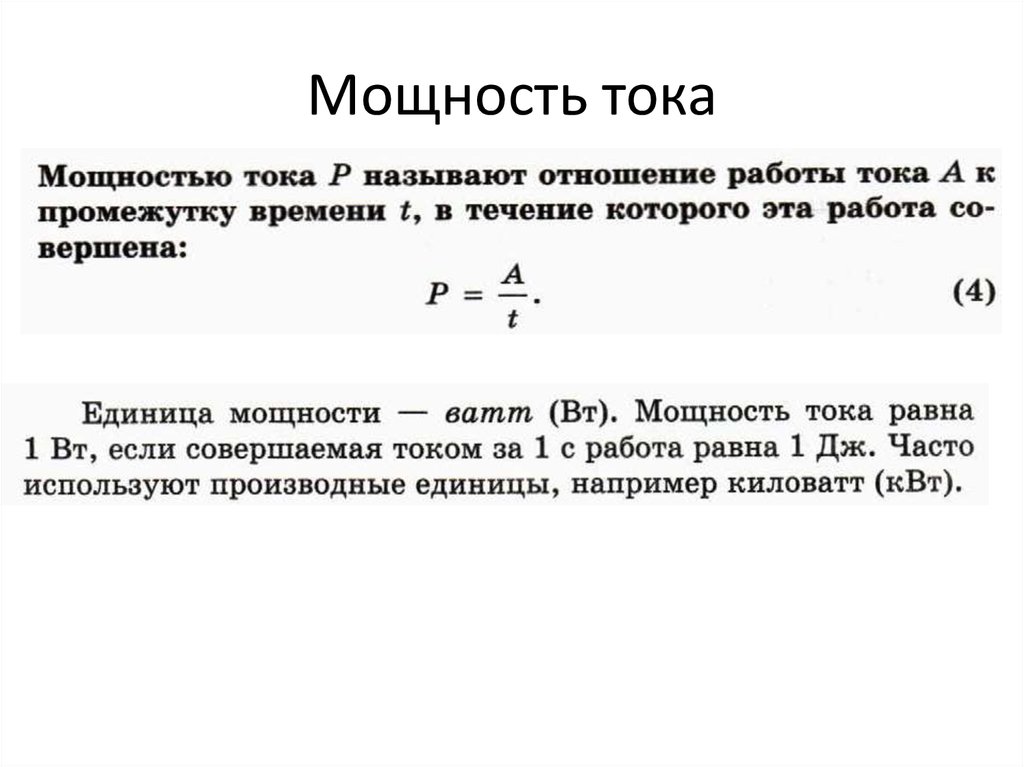

В левой части рисунка приведена формула для расчета механической мощности:

  • А – полезная работа в Джоулях;
  • t – временной период, за который выполнена эта операция.

Как определить мощность цепи, имея тестер сопротивления

В реальных условиях существенное влияние оказывает электрическое сопротивление проводника. Выбрав соответствующий режим, можно узнать действительное значение с помощью мультитестера. Переключатель устанавливают в положение, которое соответствует определенному диапазону. Переходят от больших значений к малым до появления индикации на экране.

При R=20 Ом, зная силу тока I= 200 мА, мощность вычисляют по следующей формуле:

P = I2*R = 0,04*20 = 0,8 Вт.

При необходимости уточняют напряжение:

U = I*R = 0,2*20 = 4 V.

Формула расчета сечения провода

Площадь сечения цилиндрического проводника вычисляют по стандартной геометрической формуле подсчета:

где:

К сведению. Для измерения провода используют микрометр или штангенциркуль.

При отсутствии специализированных инструментов узнавать размер можно с применением подручных средств. Взяв карандаш или другую подходящую основу с одинаковой шириной по продольной оси, наматывают последовательно провод. Приложив конструкцию к линейке, уточняют длину. Делением на количество витков получают диаметр проводника. Далее пользуются рассмотренной выше формулой.

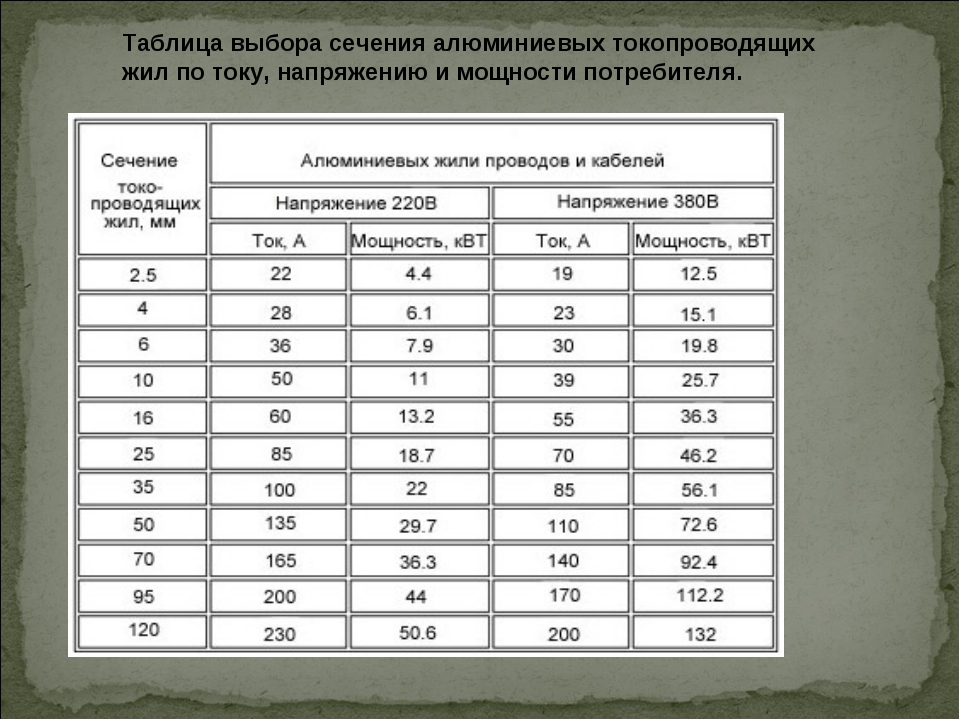

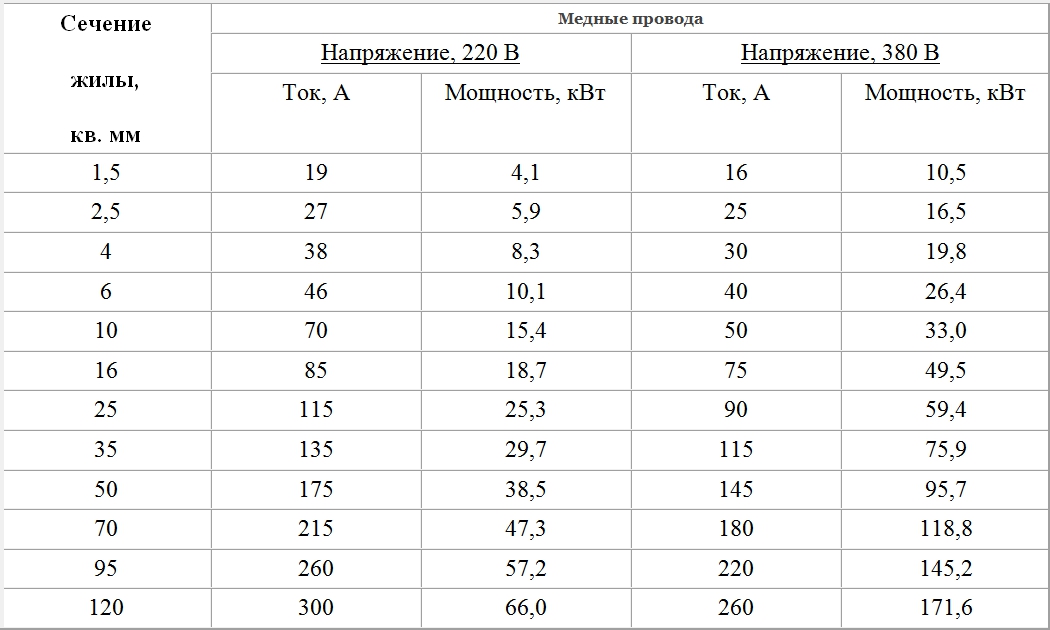

Таблица ватт ампер для выбора сечения проводников по максимальному току (суммарной мощности потребления)

Расчет электрических цепей онлайн и основная формула расчета

Наверное, каждый кто делал или делает ремонт электрики сталкивался с проблемой определения той или иной электрической величины. Для кого-то это становится настоящим камнем преткновения, а для кого-то все предельно ясно и каких-либо сложностей при определении той или иной величины нет. Данная статья посвящена именно первой категории – то есть для тех, кто не очень силен в теории электрических цепей и тех показателей, которые для них характерны.

Итак, для начала вернемся немного в прошлое и постараемся вспомнить школьный курс физики, касательно электрики. Как мы помним, основные электрические величины определяются на основании всего одного закона – закона Ома. Именно этот закон является базой проведения абсолютно для любых расчетов и имеет вид:

Отметим, что в данном случае речь идет о расчете самой простейшей электрической цепи, которая выглядит следующим образом:

Подчеркнем, что абсолютно любой расчет ведется именно посредством этой формулы. То есть путем не сложных математических вычислений можно определить ту или иную величину зная при этом два иных электрических параметра. Как бы там ни было, наш ресурс призван упростить жизнь тому кто делает ремонт, а поэтому мы упростим решение задачи определения электрических параметров, вывив основные формулы и предоставив возможность произвести расчет электрических цепей онлайн.

Как узнать ток зная мощность и напряжение?

В данном случае формула вычисления выглядит следующим образом:

Расчет силы тока онлайн:

(Не целые числа вводим через точку. Например: 0.5)

Как узнать напряжение зная силу тока?

Для того, чтобы узнать напряжение, зная при этом сопротивление потребителя тока можно воспользоваться формулой:

Расчет напряжения онлайн:

Если же сопротивление неизвестно, но зато известна мощность потребителя, то напряжение вычисляется по формуле:

Определение величины онлайн:

Как рассчитать мощность зная силу тока и напряжения?

Здесь необходимо знать величины действующего напряжения и действующей силы тока в электрической цепи. Согласно формуле предоставленной выше, мощность определяется путем умножения силы тока на действующее напряжение.

Расчет цепи онлайн:

Как определить потребляемую мощность цепи имея тестер, который меряет сопротивление?

Этот вопрос был задан в комментарие в одном из материалов нашего сайта. Поспешим дать ответ на этот вопрос. Итак, для начала измеряем тестером сопротивление электроприбора (для этого достаточно подсоединить щупы тестера к вилке шнура питания). Узнав сопротивление мы можем определить и мощность, для чего необходимо напряжение в квадрате разделить на сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

Как рассчитать силу тока – практические советы для домашнего электрика

Для подбора кабеля, сечения проводов, выключателей защиты, следует вычислить силу тока. Проводка, автоматы с неверно подобранными показателями опасны: может случиться замыкание и пожар.

Говоря об электроприборах, сети, прежде всего упоминают о напряжении. Его величина указывается в вольтах (В), обозначается U. Показатель напряжения зависит от нескольких факторов:

  • материала проводки;
  • сопротивления прибора;
  • температуры.

Один из главных показателей электричества — напряжение

Различают виды напряжения – постоянное и переменное. Постоянное, если на один конец цепи поступает отрицательный потенциал, на другой – положительный. Самый доступный пример постоянного напряжения – батарейка. Нагрузку подключают, соблюдая полярность, иначе можно повредить устройство. Постоянный ток невозможно без потерь передать на значительные расстояния.

Переменный ток возникает, когда постоянно меняется его полярность. Количество изменений называют частотой, измеряется в герцах. Переменные напряжения возможно передавать очень далеко. Используют экономически выгодные трехфазные сети: в них минимальные потери электроэнергии. Они выполнены четырьмя проводами: три фазных и нулевой. Если посмотреть на линию электропередач, увидим 4 провода между столбами. От них к дому подводят два – фазный ток 220 В. Если подключить 4 провода, потребитель получит линейный ток 380 В.

Характеристика электричества не ограничивается напряжением. Важна сила тока в амперах (А), обозначение – латинская I. В любом месте цепи она одинакова. Для измерения служат амперметр, миллиамперметр, мультиметр. Ток бывает очень большой, тысячи ампер, и маленький – миллионные части ампер. Малую силу измеряют миллиамперами.

Амперметр служит для измерения силы тока

Движение электричества по любому материалу вызывает сопротивление. Оно выражается омами (Ом), обозначается R или r. Сопротивление зависимо от сечения и материала проводника. Чтобы охарактеризовать сопротивление разных материалов, употребляется термин удельное сопротивление. Медь характеризуется меньшим сопротивлением, чем алюминий: 0,017 и 0,03 Ом соответственно. У короткого провода сопротивление меньше, чем у длинного. Толстый провод отличается от толстого меньшим сопротивлением.

Характеристика любого прибора содержит указания мощности (ватты (В) или киловатты (кВт). Мощность обозначают P, зависит от напряжения и тока. Из-за сопротивления проводки энергия частично теряется – от источника требуется ток больше необходимого.

При двух известных величинах всегда можно найти третью. Для вычислений наиболее часто пользуются законом Ома с тремя величинами: силой тока, напряженим, сопротивлением: I=U/R.

Он применяется для цепи с нагрузкой из ТЭНов, лампочек, резисторов, имеющих активное сопротивление.

Если имеются катушки, конденсаторы, это уже реактивное сопротивление, обозначают X. Катушки создают индуктивное (XL), конденсаторы – емкостное сопротивление (XC). Сила тока рассчитывается с применением формулы, в основе которой также закон Ома: I=U/X.

Прежде определяют индуктивное и емкостное сопротивления, они вместе составляют реактивное сопротивление (C+L).

Индуктивное вычисляется: XC=1/2πfC. Для расчета емкостного используем формулу XL=2πfL.

Формулы содержат обозначения, требующие объяснения: π=3,14, f – это частота. По ним вычисляется ток, если имеется катушка или конденсатор.

Прокладывая электропроводку, предварительно следует узнать силу тока. Ошибки чреваты неприятностями – проводка, розетки плавятся. Если он фактически превышает расчетный, проводка нагревается, плавится, происходит обрыв или замыкание. Ее приходится менять, но это не самое неприятное – возможен и пожар.

При монтаже проводки необходимо знать силу тока

Ток сети для практических потребностей находят, зная мощность приборов: I=P/U, где P – мощность потребителя. В реальности учитывается коэффициент мощности – cos φ. Для однофазной сети: I = P/(U∙cos φ),

трехфазной – I = P/(1,73∙U∙cos φ).

Для одной фазы U принимают 220, для трех – 380. Коэффициент большинства приборов 0,95. Если подключают электродвигатель, сварку, дроссель, коэффициент 0,8. Подставляя 0,95, для однофазной сети выходит:

I = P/209, трехфазной – I = P/624. Если коэффициент 0,8, для двух проводов: I = P/176, для четырех: I = P/526.

Трехфазный ток меньше втрое, нагрузка распределяется поровну между фазами. Подсчитывая нагрузку, предусматривают запас 5%, для двигателей, сварочных агрегатов – 20%.

Приборы иногда используют одновременно. Чтобы вычислить нагрузку, суммируют токи устройств. Подход возможен, если они имеют схожий коэффициент мощности. Для потребителей с разными коэффициентами используют средний показатель. Иногда к трехфазной системе подключают однофазные и трехфазные изделия. Вычисляя ток, складывают все нагрузки.

Ток, протекающий по проводке, нагревает ее. Степень нагрева зависит от его силы и сечения проводки. Правильно подобранный греется несильно. Если ток имеет большую силу, проводка недостаточное сечение, она сильно нагревается, изоляция плавится, возможен пожар. Для правильного подбора сечения пользуются таблицами ПУЭ.

Сечение провода и сила тока определяют степень нагрева проводки

Предположим, требуется подключить электрокотел 5 кВт. Используем медный трехжильный кабель в рукаве. Проводим вычисления: 5000/220 = 22,7. Подходящее значение в таблице 27 А, сечение 4 мм2, диаметр – 2,3 мм. Сечение всегда выбирают с небольшим запасом для полной гарантии. Теперь есть уверенность, что провода не перегреются, не загорятся.

Для защиты сети пользуются плавкими предохранителями. Они работают так, что при некоторой силе тока предохранитель плавится и разрывает цепь. Поэтому гвоздь или первый попавшийся медный провод вместо предохранителя использовать нельзя, когда-нибудь это приведет к серьезным проблемам. Если нужного предохранителя нет, используют медный провод подходящего диаметра, пользуясь таблицей.

Плавкие предохранители постепенно уходят, им на смену пришли автоматические выключатели. Выбрать их не так просто, как кажется. Допустим, проводка рассчитана на 22 А, ближайший автомат на 25 А. Значит, ставить его? Оказывается, нет. Обозначение С25 вовсе не значит, что при 26 амперах он разорвет цепь. Даже если нагрузка превысит значение в полтора раза, он моментально не отключит сеть. Нагреется и сработает минуты через две.

Ставить нужно автомат меньшего номинала. Ближайший – С16. Он может отключить сеть при 17 А и при 24, и никто не скажет, сколько времени пройдет. На срабатывание влияет много факторов. Устройство имеет две защиты – электромагнитную и тепловую. Электромагнитная защита отключает сеть за 0,2 секунды при значительной перегрузке.

Следует выбирать автомат, срабатывающий при возможно меньшей силе тока.

Еще один вид устройств отключения – УЗО. Он лишен тепловой и электромагнитной защиты. Указанный номинал служит, чтобы определять ток, который выдержит УЗО без повреждений. Так что логично после УЗО поставить автомат на максимальный ток. Существуют приборы защиты, представляющие симбиоз автомата с УЗО – дифавтоматы.

Пересчет тока в мощность

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) – 60 А;
  • электроплита (10 кВт) – 50 А;
  • варочная панель (8 кВт) – 40 А;
  • электроводонагреватель проточный (6 кВт) – 30 А;
  • посудомоечная машина (2,5 кВт) – 12,5 А;
  • стиральная машина (2,5 кВт) – 12,5 А;
  • джакузи (2,5 кВт) – 12,5 А;
  • кондиционер (2,4 кВт) – 12 А;
  • СВЧ-печь (2,2 кВт) – 11 А;
  • электроводонагреватель накопительный (2 кВт) – 10 А;
  • электрочайник (1,8 кВт) – 9 А;
  • утюг (1,6 кВт) – 8 А;
  • солярий (1,5 кВт) – 7,5 А;
  • пылесос (1,4 кВт) – 7 А;
  • мясорубка (1,1 кВт) – 5,5 А;
  • тостер (1 кВт) – 5 А;
  • кофеварка (1 кВт) – 5 А;
  • фен (1 кВт) – 5 А;
  • настольный компьютер (0,5 кВт) – 2,5 А;
  • холодильник (0,4 кВт) – 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Краткие о напряжении, токе и мощности

Напряжением (измеряют в Вольтах) называется разность потенциалов между двумя точками или работу, выполненную по перемещению единичного заряда. Потенциал, в свою очередь, характеризует энергию в данной точке. Величина тока (количество Ампер) описывает, сколько зарядов протекли через поверхность за единицу времени. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода.

В теории звучит довольно сложно, давайте рассмотрим на практике. Основная формула, которой вычисляется мощность электрических приборов следующая:

P=I*U*cosФ

Важно! Для чисто активных нагрузок используется формула P=U*I , у которых cosФ равен единице. Активные нагрузки – это нагревательные приборы (электрический обогрев, электропечь с ТЭНами, водонагреватель, электрочайник), лампы накаливания. Все остальные электроприборы имеют некоторое значение реактивной мощности, это обычно небольшие значения, поэтому ими пренебрегают, поэтому расчет в итоге примерный получается.

Как выполнить перевод

Постоянный ток

В сфере автоэлектрики и декоративной подсветки используются цепи 12 В. Давайте рассмотрим на практике, как перевести амперы в ватты на примере светодиодной ленты. Для её подключения зачастую необходим блок питания, но подключить «просто так» его нельзя, он может сгореть, или наоборот, вы можете купить слишком мощный и дорогой БП там, где он не нужен и зря потратить деньги.

В характеристиках блока питания на бирке указываются такие величины, как напряжение, мощность и ток. Причем количество Вольт указываются обязательно, а вот мощность или ток могут быть описаны вместе, а может быть и такое, что только одна из характеристик указана. В характеристиках светодиодной ленты указаны те же характеристики, но мощность и ток с учетом на метр.

Представим, что вы купили 5 метров ленты 5050 с 60 светодиодами на 1 метр. На упаковке написано «14,4 Вт/м», а в магазине на бирках БП указан только ток. Подбираем правильный источник питания, для этого умножим количество метров на удельную мощность и получим общую мощность.

14,4*5=72 Вт – необходимо для питания ленты.

Значит нужно перевести в амперы по этой формуле:

I=P/U

Итого: 72/12=6 Ампер

Итого нужен блок питания минимум на 6 Ампер. Более подробно узнать о том, как выбрать блок питания для светодиодной ленты, вы можете узнать из нашей отдельной статьи.

Другая ситуация. Вы установили на свой автомобиль дополнительные фары, но на лампочках указана характеристика, допустим 55 Вт. Подключение всех потребителей в авто лучше производить через предохранитель, но какой нужен для этих фар? Нужно перевести ватты в амперы по формуле выше – разделив мощность на напряжение.

55/12=4,58 Ампера, ближайший номинал – 5 А.

Однофазная сеть

Большинство бытовых приборов рассчитаны на подключение к однофазной сети 220 В. Напомним, что в зависимости от страны, в которой вы живете, напряжение может быть и 110 вольт и любым другим. В России принятая за стандарт величина именно 220 В для однофазной и 380 В для трёхфазной сети. Большинству читателей чаще всего приходится работать именно в таких условиях. Чаще всего нагрузку в таких сетях измеряют в киловаттах, при этом автоматические выключатели содержат маркировку в Амперах. Рассмотрим немного практических примеров.

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Здесь эффективна та же формула, связывающая силу тока и напряжение в мощность.

P=I*U*cosФ

Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

С помощью таблицы можно быстро перевести амперы в киловатты при выборе автоматического выключателя:

Немного сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Чтобы определить, сколько у вас будет потреблять киловатт в час такой двигатель, нужно обязательно учитывать коэффициент мощности в формуле:

P=U*I*cosФ

Следует отметить, что cosФ должен быть указан на бирке, обычно от 0,7 до 0,9. В данном случае, если полная мощность двигателя 5,5 киловатт или 5500 Ватт, то потребляемая активная мощность (а мы платим, в отличие от предприятий, только за активную):

5,5*0,87= 4,7 киловатта, а если точнее то 4785 Вт

Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

Еще один пример, сколько ампер потребляет чайник на 2 кВт? Делаем расчет, сначала нужно выполнить перевод киловатт в ватты: 2*1000 = 2000 Ватт. После этого переводим ватты в Амперы, а именно: 2000/220 = 9 Ампер.

Это значит, что пробка на 16 Ампер выдержит чайник, но если вы включите еще один мощный потребитель (например, обогреватель) и в суммарная мощность будет выше 16 Ампер – она через время выбьет. Также дело обстоит и с автоматами, и предохранителями.

Для подбора кабеля, который выдержит определенное количество ампер чаще, чем формулы используют таблицу. Вот пример одной из них, кроме тока в ней и указана мощность нагрузки в киловаттах, что очень удобно:

Трёхфазная сеть

В трёхфазной сети есть две основных схемы соединения нагрузки, например обмоток электродвигателя – это звезда и треугольник. Формула определения и перевода мощности в ток несколько иная, чем в предыдущих вариантах:

P = √3*U*I*cosФ

Так как наиболее частым потребителем трёхфазной электросети является электродвигатель, рассмотрим на его примере. Допустим, у нас есть электродвигатель мощностью в 5 киловатт, собранный по схеме звезды с напряжением питания 380 В.

Нужно запитать его через автоматический выключатель, но чтобы его подобрать, нужно знать ток двигателя, значит нужно перевести из киловатт в амперы. Формула для расчета будет иметь вид:

I=P/(√3*U*cosФ)

На нашем примере это будет 5000/(1,73*380*0,9)=8,4 А. Таким образом мы без труда смогли перевести киловатты в амперы в трехфазной сети.

Напоследок рекомендуем просмотреть полезное видео по теме:

Для оперативной работы электромонтеру необходимо освоить навыки быстрого перевода. На электродвигателях часто указывается и ток, и напряжение, и мощность, и её коэффициент, но случается, так, что табличка утеряна, или же информация на ней читается не полностью. Кроме электродвигателей часто приходится подключить ТЭНы или тепловую пушку, где кроме напряжения питания и мощности зачастую ничего не известно. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно. Мы надеемся, что предоставленные формулы и советы помогли вам понять всю нюансы перевода. Если вы не можете самостоятельно перевести мощность в амперы или наоборот, пишите в комментариях, мы вам постараемся помочь!

Электрическая мощность, работа, энергия | Физика

Электрическая мощность

Подключим к цепи по очереди две лампочки накаливания, сначала одну, а затем другую и измерим силу тока в каждой из них. Она будет разной.

Сила тока в лампочке мощностью 25 ватт будет составлять 0.1 А. Лампочка мощностью 100 ватт потребляет ток в четыре раза больше — 0.4 А.

Лампочка в 100 ватт светится гораздо ярче, чем 25-ваттовая лампочка. Это значит, что ее мощность больше. Электрическая мощность измеряется в ваттах. Лампочка, мощность которой в 4 раза больше, потребляет в 4 раза больше тока. Это показывает, что мощность прямо пропорциональна силе тока.

Если мы подключим лампочку сразу к 2 источникам напряжения, то лампочка будет гореть ярче.

Это означает, что мощность пропорциональна напряжению.


Если мы соберем воедино эти факты, то получим формулу электрической мощности. Мощность W (Вт) равна напряжению V (В), умноженному на силу тока I (А). 1Вт = 1В * 1А. Из этого следует, что сила тока равна: I = W / V.

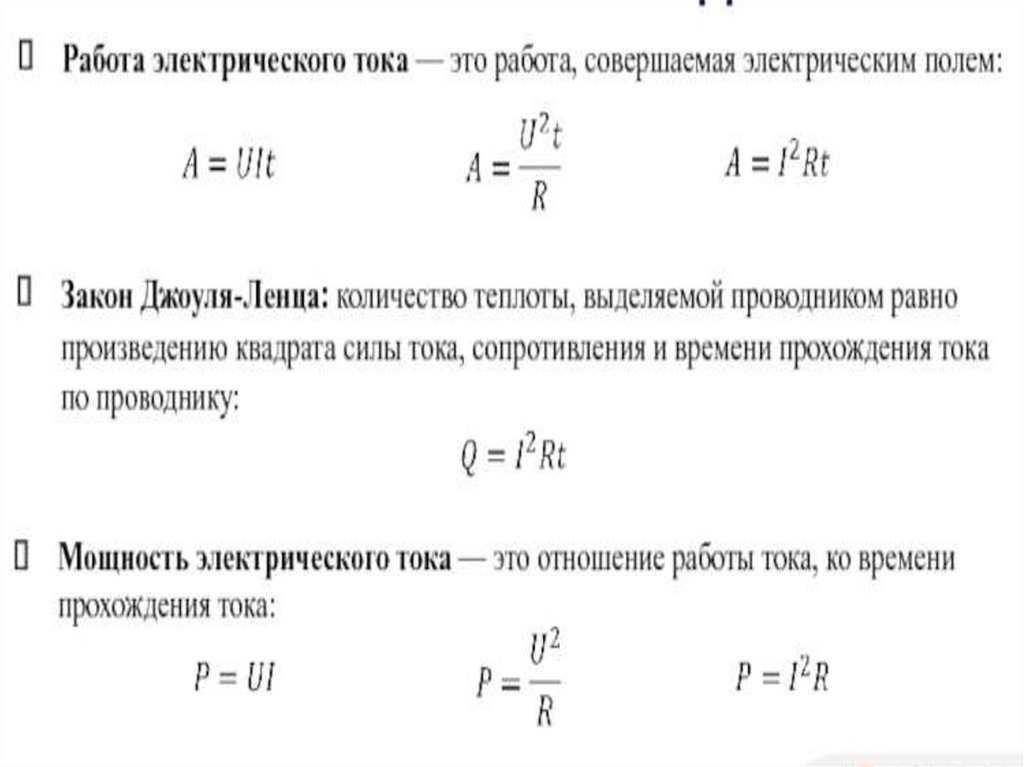

Электрическая работа

В механике мощность характеризует скорость выполнения работы. Чем быстрее идет работа, тем больше мощность.
(на второй картинке конвейер и девочка двигаются быстрее)
Работа равна произведению мощности и времени. Работа Р равна мощности W, умноженной на время t. Поэтому единица работы равна 1Вт * с.


Это равенство можно преобразовать, используя законы математики. Тогда мы получим, что мощность равна работе, деленной на время.

Эти взаимоотношения между мощностью и работой верны и для электричества. Лампочка мощностью 100 Вт за 1 секунду совершает электрическую работу 100 Вт * секунду, т.е. 100 Вт * с.

Единица электрической работы 1 Вт * с соответствует 1 джоулю из механики. Чтобы избежать огромных чисел, для обозначения электрической работы принято использовать 1 киловатт * час.

1 кВт * ч = 1000 Вт * ч = 60 000 Вт * мин = 3 600 000 Вт * с.

Электрическая энергия

Если какой-либо электрический прибор совершает работу, то он будет потреблять определенное количество энергии. Единица работы и энергии в данном случае будет одинакова. В электричестве для обозначения энергии используются единицы 1 Вт * с, 1 кВт * ч и 1 джоуль.

Согласно закону сохранения энергии, энергия не возникает из пустоты, а трансформируется из одной формы в другую. Теплоэлектростанция, работающая на угле, не создает электрическую энергию, а превращает химическую энергию угля сначала в двигательную энергию турбины, потом генератор превращает эту энергию в электрическую.

Таким образом, полученная электрическая энергия передается далее по проводам к потребителям. При этом проводники будут нагреваться, т.е. часть энергии превратится в тепло, которое будет нагревать лишь окружающий воздух, и потеряется. Это называется потерей энергии. К сожалению, все электрические процессы связаны с потерей части энергии.

При транспортировке электрической энергии хотелось бы избежать больших потерь. Чем больше сила тока, тем больше нагревается кабель. Меньшую силу тока можно использовать при условии, что увеличится напряжение. Поэтому, согласно закону W = U * I, используется большее напряжение. По этой причине электростанции передают энергию с напряжением 400 000 вольт и больше.

На определенных участках цепи напряжение составляет необходимые нам 220 вольт. Когда электрическая энергия достигает потребителя, то там она превращается в механическую энергию, тепловую энергию или свет. При этом тоже происходят потери.

Разные электрические приборы по-разному используют электрическую энергию.

Электронагреватель всю электрическую энергию превращает во внутреннюю энергию воды, т.е. тепловую энергию. Электрическая лампочка только 5% энергии использует для освещения, остальные 95% теряются в виде тепловой энергии.

Отношение затраченной и использованной энергии называется коэффициентом полезного действия. Коэффициент полезного действия лампочки накаливания очень низкий, а у электронагревателя очень высокий. Коэффициент полезного действия равен отношению использованной энергии к затраченной.p class=

Как рассчитать максимальную силу переменного тока на входе

Как рассчитать максимальную силу переменного тока на входе
УП-21

Знать максимальный входной ток источника питания полезно при выборе требований к электросети, аварийного выключателя, кабеля питания переменного тока, разъемов и даже изолирующего трансформатора в плавучих блоках. Рассчитать максимальную силу входного тока довольно просто, зная несколько основных параметров и простых математических действий.

Номинальная мощность источника питания высокого напряжения
Для всех источников питания компании Spellman указана номинальная максимальная мощность в ваттах. Это первый нужный нам параметр; получить его можно из техпаспорта изделия. У большей части источников питания компании Spellman максимальная номинальная мощность указана в номере модели. Например, SL30P300/115 — источник питания напряжением 30 кВ с положительной полярностью и максимальной мощностью 300 Вт, работающий от входного напряжения переменного тока 115 В.

КПД источника питания
КПД источника питания — отношение мощности на входе к мощности на выходе. КПД обычно указывается в процентном виде или в виде десятичной дроби меньше 1, например, 80 % или 0,8. Чтобы узнать входную мощность, поделим максимальную выходную мощность на КПД:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — отношение реальной мощности к фиксируемой. Обычно он выражается в виде десятичной дроби меньше 1. Реальная мощность указывается в ваттах, а фиксируемая — в вольт-амперах (ВА). У однофазных импульсных источников питания без коррекции коэффициент мощности обычно довольно низок, например, 0,65. Импульсные источники питания без коррекции обладают более высоким коэффициентом мощности, например, 0,85. Блоки питания с активной коррекцией коэффициента мощности могут обладать очень высоким коэффициентом мощности, к примеру, 0,98. В приведенном выше примере используется источник питания без коррекции с питанием от однофазной линии, таким образом:

375 Вт / 0,65 = 577 ВА

Напряжение на входе
Нам необходимо знать входное напряжение переменного тока, для которого предназначен источник питания. В приведенном выше примере оно составляет 115 В. Это номинальное напряжение, в реальности оно указывается с допуском ±10 %. Чтобы предусмотреть наихудший случай с низким напряжением в сети, отнимем 10 %:

115 В – 10 % = 103,5 В

Максимальная сила переменного тока на входе
Взяв 577 ВА и разделив ее на 103,5 В, получаем:

577 ВА / 103,5 В = 5,57 А

Если напряжение на входе однофазное, наш ответ — 5,57 А.

Трехфазное входное напряжение
Источники питания с трехфазным напряжением на входе обладают более высоким коэффициент мощности, чем однофазные. Кроме того, по причине наличия трех фаз, питающих источник, фазовая сила тока будет меньшей. Чтобы узнать силу тока одной фазы, поделим рассчитанную нами силу тока на входе на √3 (1,73).

Рассчитаем данные для следующего примера: STR10N6/208. Из технического паспорта STR узнаем, что максимальная мощность — 6000 Вт, КПД 90 %, а коэффициент мощности 0,85. И хотя STR в силу своей конструкции будет работать с напряжением до 180 В переменного тока, в данном примере его питание будет поступать от трехфазной сети 208 В. Максимальную силу входного тока на одну фазу получаем следующим образом:

КПД источника питания:
6000 Вт / 0,9 = 6666 Вт

Коэффициент мощности:
6666 Вт / 0,85 = 7843 ВА

Напряжение на входе:
208 В – 10 % = 187 В

Максимальная сила переменного тока на входе:
7843 ВА / 187 В = 41,94 А (если бы сеть была однофазной)

Пересчет для трех фаз на входе:
41,94 А / √3 (1,73) = 24,21 А на фазу

Таким образом, у нас есть два уравнения, одно для однофазного и одно для трехфазного напряжения на входе:

Уравнение для максимальной силы однофазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)

Уравнение для максимальной силы трехфазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)(√3)

Данные расчеты входного тока предусматривают наихудший случай, исходя из того, что источник питания работает на максимальной мощности с низким напряжением в линии, а также с учетом КПД и коэффициента мощности.

Расчет тока по мощности

Зачем нужно рассчитывать ток

На большинстве электроприборов указывается мощность потребления. Это необходимо для того, чтобы правильно вести учет потребления электроэнергии. Но для всего остального значение мощности несет мало информации. Параметры автоматов защиты и плавких вставок, сечение электропроводки, требуют знать протекающий ток или, как говорят электрики, ампераж нагрузки.

Простой пример: какой паяльник сильнее перегружает электропроводку, 42-х вольтовый на 80 Вт или 220-и вольтовый на 100 Вт? Логичный ответ, что более мощный, является неправильным. Ведь на самом деле, при включении второго паяльника в сети протекает ток около 0.5 А, а при включении первого — почти 2 А. Соответственно, для таких устройств требуется различная электропроводка и номинал защитных устройств. При одинаковой толщине проводов питания нагрев будет сильнее, при работе с низковольтным инструментом.

По этой же причине в линиях электропередач стремятся по максимуму повысить передаваемое напряжение. Поскольку мощность нагрузки остается одинаковой, при более высоком напряжении по проводам протекает меньший ток и поэтому:

  • Снижаются потери;
  • Уменьшается нагрев;
  • Снижается сечение проводов и, как следствие, их масса и нагрузка на опоры линий электропередач.

Высоковольтная опора ЛЭП

Электричество

Электричество – это природное явление, подтверждающее существование, взаимодействие и движение электрических зарядов. Электричество впервые было обнаружено еще в VII веке до н.э. греческим философом Фалесом

Фалес обратил внимание на то, что если кусочек янтаря потереть о шерсть, он начинает притягивать к себе легкие предметы. Янтарь на древнегреческом – электрон

Вот так и представляю себе, сидит Фалес, трет кусок янтаря о свой гиматий (это шерстяная верхняя одежда у древних греков), а затем с озадаченным видом смотрит, как к янтарю притягиваются волосы, обрывки ниток, перья и клочки бумаги.

Данное явление называется статическим электричеством. Вы можете повторить данный опыт. Для этого хорошенько потрите шерстяной тканью обычную пластмассовую линейку и поднесите ее к мелким бумажным кусочкам.

Следует отметить, что долгое время это явление не изучалось. И только в 1600 году в своем сочинении «О магните, магнитных телах и о большом магните – Земле» английский естествоиспытатель Уильям Гилберт ввел термин – электричество. В своей работе он описал свои опыты с наэлектризованными предметами, а также установил, что наэлектризовываться могут и другие вещества.

Далее на протяжении трех веков самые передовые ученые мира исследуют электричество, пишут трактаты, формулируют законы, изобретают электрические машины и только в 1897 году Джозеф Томсон открывает первый материальный носитель электричества – электрон, частицу, благодаря которой возможны электрические процессы в веществах.

Электрон – это элементарная частица, имеет отрицательный заряд примерно равный -1,602·10-19 Кл (Кулон). Обозначается е или е–.

Измерение мощности ваттметром

Мощность потребления трехфазного тока измеряют, используя ваттметры. Это может быть специальный ваттметр, для 3-х фазной сети, либо однофазный, включенный по определенной схеме. Современные приборы учета электроэнергии часто выполняются по цифровой схемотехнике. Такие конструкции отличаются высокой точностью измерений, большими возможностями оперирования с входными и выходными данными.

Трехфазный цифровой ваттметр

Варианты измерений:

  • Соединение «звезда» с нулевым проводником и симметричная нагрузка – измерительный прибор подключается к одной из линий, считанные показания умножаются на три.
  • Несимметричное потребление тока в соединении «звезда» – три ваттметра в цепи каждой фазы. Показания ваттметров суммируются;
  • Любая нагрузка и соединение «треугольник» – два ваттметра, подключенных в цепь любых двух нагрузок. Показания ваттметров также суммируются.

Схемы измерения

На практике всегда стараются выполнить нагрузку симметричной. Это, во-первых, улучшает параметры сети, во-вторых, упрощает учет электрической энергии.

Формула Закона Джоуля-Ленца

Величину резистора для изготовления блока нагрузки для блока питания компьютера мы рассчитали, но нужно еще определить какой резистор должен быть мощности? Тут поможет другой закон физики, который, независимо друг от друга открыли одновременно два ученых физика. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля-Ленца.

Потребляемая нагрузкой мощность прямо пропорциональна приложенной величине напряжения и протекающей силе тока. Другими словами, при изменении величины напряжения и тока будет пропорционально будет изменяться и потребляемая мощность.

где
P – мощность, измеряется в ваттах и обозначается Вт;
U – напряжение, измеряется в вольтах и обозначается буквой В;
I – сила ток, измеряется в амперах и обозначается буквой А.

Зная напряжения питания и силу тока, потребляемую электроприбором, можно по формуле определить, какую он потребляет мощность. Достаточно ввести данные в окошки ниже приведенного онлайн калькулятора.

  Онлайн калькулятор для определения потребляемой мощности
  Напряжение, В:
  Сила тока, А:


Закон Джоуля-Ленца позволяет также узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания. Величина потребляемого тока необходима, например, для выбора сечения провода при прокладке электропроводки или для расчета номинала.

  Онлайн калькулятор для определения силы тока в зависимости от потребляемой мощности
  Потребляемая мощность, Вт:
  Напряжение питания, В:


Например, рассчитаем потребляемый ток стиральной машины. По паспорту потребляемая мощность составляет 2200 Вт, напряжение в бытовой электросети составляет 220 В. Подставляем данные в окошки калькулятора, получаем, что стиральная машина потребляет ток величиной 10 А.

Еще один пример, Вы решили в автомобиле установить дополнительную фару или усилитель звука. Зная потребляемую мощность устанавливаемого электроприбора легко рассчитать потребляемый ток и правильно подобрать для подключения к электропроводке автомобиля. Допустим, дополнительная фара потребляет мощность 100 Вт (мощность установленной в фару лампочки), бортовое напряжение сети автомобиля 12 В. Подставляем значения мощности и напряжения в окошки калькулятора, получаем, что величина потребляемого тока составит 8,33 А.

Разобравшись всего в двух простейших формулах, Вы легко сможете рассчитать текущие по проводам токи, потребляемую мощность любых электроприборов – практически начнете разбираться в основах электротехники.

Расчет электрических цепей

Все формулы, используемые для расчётов электроцепей, вытекают одна из другой.

Взаимосвязи электрических характеристик

Так, например, по формуле расчета мощности можно произвести расчет силы тока, если известны P и U.

Чтобы узнать, какой ток будет потреблять утюг (1100 Вт), включенный в сеть 220 В, нужно выразить силу тока из формулы мощности:

I = P/U = 1100/220 = 5 A.

Зная расчётное сопротивление спирали электроплиты, можно найти P устройства. Мощность через сопротивление узнают по формуле:

P = U2/R.

Существует несколько методов, позволяющих решать поставленные задачи по расчётам различных параметров заданной цепи.

Методы расчёта электрических цепей

Расчёт мощности для цепей разного рода тока помогает правильно оценить состояние линий электропитания. Бытовые и промышленные аппараты, подобранные в соответствии с заданными параметрами Pном и S, будут работать надёжно и выдерживать максимальные нагрузки годами.

Сила тока – чему равна, в каких единицах она измеряется, как найти силу тока по формуле

Как уже стало понятно, сила электротока – это физическая величина, показывающая заряд, который проходит через проводник за единицу времени. Основная формула для ее вычисления выглядит так: I = q/t, где q – это заряд, который идет по проводнику в кулонах, а t  – это временной интервал в секундах.

Рассчитать силу электротока можно и с помощью закона Ома. Он гласит, что эта величина равна напряжению сети в вольтах, деленному на ее сопротивление в омах. В связи с этим имеет место формула такого рода — I = U/R. Этот закон применим для расчета значений постоянного тока.

Чтобы вычислить переменные параметры электричества, нужно разделить найденные величины на квадратный корень из двух.

К сведению! Это более практичный метод измерения, и им приходится пользоваться часто, так как все приборы в доме или в офисе работают от розеток, которые подают переменный ток. Делается это из-за того, что с ним легче работать, его удобнее трансформировать.

Закон Ома в таблице

Важно! Наглядный пример работы переменного электротока можно наблюдать при включении люминесцентных ламп. Пока они полностью не загорятся, они будут моргать, потому что ток  двигается в них то туда, то сюда

Единицей измерения силы тока является ампер. Он определяется как сила неизменяющегося тока, который проходит по бесконечным параллельным проводникам с наименьшим круговым сечением (с минимальной площадью кругового сечения), отдаленным друг от друга на 1 метр и расположенным в безвоздушном вакуумном пространстве. Это взаимодействие на одном метре длины этих проводников, равное 2 × 10 в минус 7-й степени Ньютона. Если в проводнике за одну секунду времени проходит один кулон заряда, то сила тока в нем равна одному амперу.

Аккумуляторы являются вторичными источниками, но неразрывно связаны с батарейками

Расчет потребляемой мощности

Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.

Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт. Для вычисления тока проще всего воспользоваться амперметром. Зная первый и второй параметры, реально узнать величину потребляемой энергии.

Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.

Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации. Подсчет потребляемой мощности

Подсчет потребляемой мощности

Мощность, ток и напряжение — три составляющие расчета проводки в доме. Узнать все необходимые параметры в любой сети просто при помощи формул, представленных выше. От этих значений будет зависеть исправность работы всей домашней электрики и безопасность ее владельца.

По какой формуле вычисляется мощность электрического тока

Правильное и точное решение вопроса чему равна мощность электрического тока, играет решающую роль в деле обеспечения безопасной эксплуатации электропроводки, предупреждения возгораний из-за неправильно выбранного сечения проводов и кабелей. Мощность тока в активной цепи зависит от силы тока и напряжения. Для измерения силы тока существует прибор – амперметр. Однако не всегда возможно воспользоваться этим прибором, особенно когда проект здания еще только составляется, а электрической цепи просто не существует. Для таких случаев предусмотрена специальная методика проведения расчетов. Силу тока можно определить по формуле при наличии значений мощности, напряжения сети и характера нагрузки.

Существует формула мощности тока, применительно к постоянным значениям силы тока и напряжения: P = U x I. При наличии сдвига фаз между силой тока и напряжением, для расчетов используется уже другая формула: P = U x I х cos φ. Кроме того, мощность можно определить заранее путем суммирования мощности всех приборов, которые запланированы к вводу в эксплуатацию и подключению к сети. Эти данные имеются в технических паспортах и руководствах по эксплуатации устройств и оборудования.

Таким образом, формула определения мощности электрического тока позволяет вычислить силу тока для однофазной сети: I = P/(U x cos φ), где cos φ представляет собой коэффициент мощности. При наличии трехфазной электрической сети сила тока вычисляется по такой же формуле, только к ней добавляется фазный коэффициент 1,73: I = P/(1,73 х U x cos φ). Коэффициент мощности полностью зависит от характера планируемой нагрузки. Если предполагается использовать лишь лампы освещения или нагревательные приборы, то он будет составлять единицу.

При наличии реактивных составляющих в активных нагрузках, коэффициент мощности уже считается как 0,95. Данный фактор обязательно учитывается в зависимости от того, какой тип электропроводки используется. Если приборы и оборудование обладают достаточно высокой мощностью, то коэффициент составит 0,8. Это касается сварочных аппаратов, электродвигателей и других аналогичных устройств.

Для расчетов при наличии однофазного тока значение напряжения принимается 220 вольт. Если присутствует трехфазный ток, расчетное напряжение составит 380 вольт. Однако с целью получения максимально точных результатов, необходимо использовать в расчетах фактическое значение напряжения, измеренное специальными приборами.

Виды мощностей

Мощностью называется измеряемая физическая величина, которая равна скорости изменения с преобразованием, передачей или потреблением системной энергии. Согласно более узкому понятию, это показатель, который равен отношению затраченного времени на работы к самому периоду, который тратится на работу. Обозначается в механике символом N. В электротехнической науке используется буква P. Нередко можно увидеть также символ W, от слова ватт.

Мощность переменного тока -это произведение силы тока с напряжением и косинусом сдвига фаз. При этом беспрепятственно можно посчитать только активную и реактивную разновидность. Узнать полное мощностное значение можно через векторную зависимость этих показателей и площади.

Основные мощностные разновидности

Активная мощность

Активной называется полезная сила, определяющая процесс прямого преобразования электроэнергии в необходимый вид силы. В каждом электроприборе преобразовывается она по-своему. К примеру, в лампочке получается свет с теплом, в утюге — тепло, а в электрическом двигателе — механическая энергия. Соответственно, показывает КПД устройства.

Активная разновидность

Реактивная мощность

Реактивной называется та, которая определяется при помощи электромагнитного поля. Образуется при работе электроприборов

Обратите внимание! Это вредная и паразитная мощностная характеристика, которая определяется тем, каков характер нагрузки. Для лампочки она равняется нулю, а для электродвигателя она может быть равна большим значением

Разница между величинами в том, что активно действующая мощностная характеристика показывает КПД устройств, а реактивная является передачей этого КПД. Разница также наблюдается в определении, символе, формуле и значимости.

Обратите внимание! Что касается значения, то вторая нужна лишь для того, чтобы управлять создавшимся напряжением от первой величины и преодолевать мощностные колебания. Обе измеряются в ваттах и имеют большое значение в электромагнитном излучении, механической форме генератора или акустической волне

Активно применяются в промышленности.

Реактивная разновидность

Полная мощность

Полная — это сумма активной с реактивной мощностью. Равна сетевому мощностному показателю. Это произведение напряжения с током в момент игнорирования фазы угла между ними. Вся рассеиваемая с поглощаемой и возвращаемой энергией — это полная энергия.

Это произведение напряжения и тока, единица измерения которого это ватт, перемноженный на ампер. При активности цепи, полная равняется активной. Если речь идет об индуктивной или емкостной схеме, то полная больше, чем активная.

Полная разновидность

Комплексная мощность

Это сумма всех мощностных показателей фаз источника электроэнергии. Это комплексный показатель, модуль которого равняется полному мощностному показателю электроцепи. Аргументом является фазовый сдвиг между электротоком с сетевым напряжением. Может быть выражена уравнением, где суммарный мощностный показатель, который генерируют источники электроэнергии, равен суммарному мощностному показателю, который потребляется в электроцепи.

Обратите внимание! Вычисляется посредством использования соответствующей формулы. Так, необходимо комплексное напряжение перемножить на комплексны ток или же удвоенное значение комплексного тока перемножить на импеданс

Также можно удвоенное значение комплексного напряжения поделить на удвоенное значение импеданса.

Комплексная разновидность

Расчет тока

Величина тока рассчитывается по мощности и необходима на этапе проектирования (планирования) жилища – квартиры, дома.

  • От значения этой величины зависит выбор питающего кабеля (провода), по которому могут быть подключены приборы электропотребления к сети.
  • Зная напряжение электрической сети и полную нагрузку электроприборов, можно по формуле вычислить силу тока, который потребуется пропускать по проводнику (проводу, кабелю). По его величине выбирают площадь сечения жил.

Если известны электропотребители в квартире или доме, необходимо выполнить несложные расчёты, чтобы правильно смонтировать схему электроснабжения.

Аналогичные расчёты выполняются для производственных целей: определения необходимой площади сечения жил кабеля при осуществлении подключения промышленного оборудования (различных промышленных электрических двигателей и механизмов).

Категории элементов и устройств электрической цепи

Для условного изображения определенной цепи применяют специальную схему. Кроме отдельных физических компонентов, она содержит сведения о направлении (силе) токов, уровнях напряжения и другую информацию. Качественная модель показывает реальные процессы с высокой точностью.

Компоненты электрической цепи:

  • источник постоянного или переменного тока (Е) – аккумулятор или генератор, соответственно;
  • пассивные элементы (R) – резисторы;
  • компоненты с индуктивными (L) и емкостными (С) характеристиками;
  • соединительные провода.

Типовые названия

На рисунке обозначены:

  • ветви – участки цепи с одним током;
  • узлы – точки соединения нескольких ветвей;
  • контур – замкнутый путь прохождения тока.

При решении практических задач выясняют, как узнать силу тока в отдельных ветвях. Полученные значения используют для анализа электрических параметров. В частности, можно определять падение напряжения на резисторе, мощность потребления подключенной нагрузки. При расчете цепей переменного тока приходится учитывать переходные энергетические процессы, влияние частоты.

Работа электрического тока

Проходя по цепи, ток совершает работу. Как например, водный поток направить течь, на лопасти генератора, то пон будет совершать работу, вращая лопасти. Так же и ток совершает работу, двигаясь по проводнику. И эта работа тем выше, чем больше величина сила тока и напряжения. Работа электрического тока, совершаемая на участке цепи, прямо пропорциональна силе тока, напряжению и времени действия тока. Работа электрического тока обозначается латинским символом A. Так как, произведение I×U есть мощность, то формулу работы электрического тока можно записать: A = P×t

Единицей измерения работы электрического тока, является ватт в секундах или в джоулях. Поэтому, если мы хотим вычислить, какую работу осуществил ток, идя по цепи в течение временного интервала, мы должны умножить мощность на время Рассмотрим практический пример, через реостат с сопротивлением 5 Ом идет ток силой 0,5 А. Нужно вычислить, какую работу совершит ток в течение четырех часов. Работа в течение одной секунды будет: P=I2R = 0,52×5= 0,25×5 =1,25 Вт,

Тогда за 4 часа t=14400 секунд. Следовательно: А = Р×t= 1,25×14 400= 18 000 вт-сек. Ватт-секунда или один джоуль считаетсяя слишком малой велечиной для измерения работы. Поэтому на практике применяют единицу, называемую ватт-час (втч). Один ватт-час это эквивалентно 3 600 Дж. В электротехнике используются и еще большие единицы, гектоваттчас (гвтч) и киловаттчас (квтч): 1 квтч =10 гвтч =1000 втч = 3600000 Дж, 1 гвтч =100 втч = 360 000 Дж, 1 втч = 3 600 Дж.

Мощность электрического тока

Как рассчитать сопротивление и мощность

Допустим, требуется подобрать токоограничивающий резистор для блока питания схемы освещения. Нам известно напряжение питания бортовой сети «U», равное 24 вольта и ток потребления «I» в 0,5 ампера, который нельзя превышать. По выражению (9) закона Ома вычислим сопротивление «R». R=24/0,5=48 Ом. На первый взгляд номинал резистора определен. Однако, этого недостаточно. Для надежной работы семы требуется выполнить расчет мощности по току потребления.

Согласно действию закона Джоуля — Ленца активная мощность «Р» прямо пропорционально зависит от тока «I», проходящего через проводник, и приложенного напряжения «U». Эта взаимосвязь описана формулой Р=24х0,5=12 Вт.

Проведенный расчет мощности резистора по току его потребления показывает, что в выбираемой схеме надо использовать сопротивление величиной 48 Ом и 12 Вт. Резистор меньшей мощности не выдержит приложенных нагрузок, будет греться и со временем сгорит. Этим примером показана зависимость того, как на мощность потребителя влияют ток нагрузки и напряжение в сети.

Сила тока – что это

Рассматривая количество электроэнергии, которое протекает через определенный проводник за различные временные интервалы, станет ясно, что за малый промежуток ток протечет более интенсивно, поэтому нужно ввести еще одно определение. Оно означает силу тока, протекающую в проводнике за секунду времени.

Основные величины, характеризующие поток электронов

Если сформулировать определение на основе всего вышеперечисленного, то сила электротока – это количество электроэнергии, проходящее через поперечное сечение проводника за секунду. Маркируется величина латинской буквой «I».

Гальванометр для измерения небольшой силы тока

Важно! Специалисты определяют силу электротока, равную одному амперу, когда через поперечное сечение проводника проходит один кулон электричества за одну секунду. Часто в электротехнике можно увидеть другие единицы измерения силы электротока: миллиамперы, микроамперы и так далее

Связано это с тем, что для питания современных схем таких величин будет вполне достаточно. 1 ампер – это очень большое значение, так как человека может убить ток в 100 миллиампер, и потому электророзетка для человека ничуть не менее опасна, чем, к примеру, несущийся на скорости автомобиль

Часто в электротехнике можно увидеть другие единицы измерения силы электротока: миллиамперы, микроамперы и так далее. Связано это с тем, что для питания современных схем таких величин будет вполне достаточно. 1 ампер – это очень большое значение, так как человека может убить ток в 100 миллиампер, и потому электророзетка для человека ничуть не менее опасна, чем, к примеру, несущийся на скорости автомобиль.

Схема, определяющая рассматриваемое понятие

Если известно количество электроэнергии, которое прошло через проводник за конкретный промежуток времени, то силу (не мощность) можно вычислить по формуле, изображенной на картинке.

Когда электросеть замкнута и не имеет никаких ответвлений, через каждое поперечное сечение за секунду протекает одно и то же количество электричества. Теоретически это обосновывается так: заряд не может накапливаться в определенном месте, и сила электротока везде одинакова.

Виды токов

Измерение мощности приборами

Для измерения Р можно воспользоваться специальными приборами. Для этого подойдёт мультиметр, к которому можно подключить токоизмерительные клещи. Как измерить мощность мультиметром? Тестер включается на режим измерения переменного напряжения, клещи должны обхватывать только один проводник, подводимый к нагрузке.

Измерение при помощи мультиметра

Разделение проводников в кабеле не всегда удобно. К тому же после измерений нужно рассчитывать мощность по формуле.

Измеритель мощности

Для измерения можно использовать специальный прибор – ваттметр. Прибор включается в розетку, в его выходное гнездо включают нагрузку, мощность которой нужно измерять. Результаты проводимого измерения выводятся на дисплей уже в киловаттах.

Измеритель мощности

Измерение мощности с помощью электросчетчика

Используя квартирный счётчик электроэнергии, можно также проверить потребляемую мощность отдельного прибора. Для этого необходимо:

  • выключить все потребители энергии, оставив в режиме потребления лишь тестируемый прибор;
  • отметить показания на текущий момент и зафиксировать их значения через час;
  • произвести вычитания последних значений из предыдущих показаний;
  • результат будет измеренной величиной.

Основной недостаток такого блока действий – отключение других необходимых бытовых приборов.

Информация. При использовании этого метода, пользуясь моментом, можно посмотреть, нет ли скрытой утечки тока, и исправность счётчика. При отключении всех приборов электросчётчик должен остановиться.

Мощность тока

Разобравшись с понятием механической мощности, перейдём к рассмотрению электрической мощности (мощность электрического тока). Как Вы должны знать  U — это работа, выполняемая при перемещении одного кулона, а ток I — количество кулонов, проходящих за 1 сек. Поэтому произведение тока на напряжение показывает полную работу, выполненную за 1 сек, то есть электрическую мощность или мощность электрического тока.

Активная электрическая мощность (это мощность, которая безвозвратно преобразуется в другие виды энергии — тепловую, световую, механическую и т.д.) имеет свою единицу измерения — Вт (Ватт). Она равна произведению 1 вольта на 1 ампер. В быту и на производстве мощность удобней измерять в кВт (киловаттах, 1 кВт = 1000 Вт). На электростанциях уже используются более крупные единицы — мВт (мегаватты, 1 мВт = 1000 кВт = 1 000 000 Вт).

Реактивная электрическая мощность — это величина, которая характеризует такой вид электрической нагрузки, что создаются в устройствах (электрооборудовании) колебаниями энергии (индуктивного и емкостного характера) электромагнитного поля. Для обычного переменного тока она равна произведению рабочего тока I и падению напряжения U на синус угла сдвига фаз между ними: Q = U*I*sin(угла). Реактивная мощность имеет свою единицу измерения под названием ВАр (вольт-ампер реактивный). Обозначается буквой «Q».

Простым языком активную и реактивную электрическую мощность на примере можно выразить так: у нас имеется электротехническое устройство, которое имеет нагревательные тэны и электродвигатель. Тэны, как правило, сделаны из материала с высоким сопротивлением. При прохождении электрического тока по спирали тэна, электрическая энергия полностью преобразуется в тепло. Такой пример характерен активной электрической мощности.

Электродвигатель этого устройства внутри имеет медную обмотку. Она представляет собой индуктивность. А как мы знаем, индуктивность обладает эффектом самоиндукции, а это способствует частичному возврату электроэнергии обратно в сеть. Эта энергия имеет некоторое смещение в значениях тока и напряжения, что вызывает негативное влияние на электросеть (дополнительно перегружая её).

Расчетные формулы мощности тока

Похожими способностями обладает и ёмкость (конденсаторы). Она способна накапливать заряд и отдавать его обратно. Разница ёмкости от индуктивности заключается в противоположном смещении значений тока и напряжения относительно друг друга. Такая энергия ёмкости и индуктивности (смещённая по фазе относительно значения питающей электросети) и будет, по сути, являться реактивной электрической мощностью.

Более подробно о свойствах реактивной мощности мы поговорим в соответствующей статье, а в завершении этой темы хотелось сказать о взаимном влиянии индуктивности и ёмкости. Поскольку и индуктивность, и ёмкость обладают способностью к сдвигу фазы, но при этом каждая из них делает это с противоположным эффектом, то такое свойство используют для компенсации реактивной мощности (повышение эффективности электроснабжения). На этом и завершу тему, электрическая мощность, мощность электрического тока.

Пример с обычной водой

Существуют вещества, которые можно отнести одновременно к проводникам и изоляторам. Самый простой пример – обыкновенная вода. Дистиллированная вода является хорошим изолятором, но наличие в ней практически любых примесей делает ее проводником. Особенно это относится к солям различных металлов. При растворении в воде соли диссоциируются на ионы, их наличие – прямой повод для возникновения тока. Чем больше концентрация солей, тем меньшим сопротивлением будет обладать вода.

Зависимость сопротивления воды от содержания солей

Для наглядности можно взять дистиллированную воду для приготовления электролита для автомобильных аккумуляторных батарей.  Опустив щупы омметра в воду, можно увидеть, что его показания велики. Добавление всего нескольких кристаллов поваренной соли через некоторое время вызывает резкое уменьшение сопротивления, которое будет тем меньше, чем больше соли перейдет в раствор.

Закон Ома для цепи

Проводя расчёты мощности по напряжению и току на практике, часто используют закон Ома. Он устанавливает связь между током, сопротивлением и напряжением. Этот закон был открыт путём проведения Симоном Омом ряда экспериментов и сформулирован им в 1826 году. Он выяснил, что величина тока на участке цепи прямо пропорциональна разности потенциалов и обратно пропорциональна сопротивлению этого участка.

Закон Ома можно записать в следующем виде: I = U/R, где I — значение силы тока (А), U — разность потенциалов (В), R — сопротивление цепи прохождению тока (Ом).

Для полной же цепи эту формулу можно записать так: I = E/(R+ r0), где E — ЭДС источника питания (В), r0 — внутреннее сопротивление источника напряжения (Ом).

Таким образом, для участка цепи будет справедливо выражение P = U2/R = I2R, а для полной цепи — P = (E/(R+ R0))2*R. Именно эти две формулы и используются чаще всего для расчётов электрических сетей или мощности необходимого оборудования.

Различные компоненты электрической сети в определённый момент времени потребляют разную величину тока

Поэтому очень важно правильно рассчитать, какое количество энергии подводится в тот или иной момент в определённое место цепи, чтобы не допустить перегрузок на линии и возникновения аварийных ситуаций

Мощность при параллельном соединение

При параллельном подключении все начала резисторов соединяются с одним узлом схемы, а концы – с другим. В этом случае происходит разветвление тока, и он начинает протекать по каждому элементу. В соответствии с законом Ома, сила тока будет обратно пропорциональна всем подключенным сопротивлениям, а значение напряжения на всех резисторах будет одним и тем же.

Прежде чем вычислять силу тока, необходимо выполнить расчет полной проводимости всех резисторов, применяя следующую формулу:

  • 1/R = 1/R1+1/R2+1/R3+1/R4 = 1/200+1/100+1/51+1/39 = 0,005+0,01+0,0196+0,0256 = 0,06024 1/Ом.
  • Поскольку сопротивление является величиной, обратно пропорциональной проводимости, его значение составит: R = 1/0,06024 = 16,6 Ом.
  • Используя значение напряжения в 100 В, по закону Ома рассчитывается сила тока: I = U/R = 100 x 0,06024 = 6,024 A.
  • Зная силу тока, мощность резисторов, соединенных параллельно, определяется следующим образом: P = I2 x R = 6,0242 x 16,6 = 602,3 Вт.
  • Расчет силы тока для каждого резистора выполняется по формулам: I1 = U/R1 = 100/200 = 0,5A; I2 = U/R2 = 100/100 = 1A; I3 = U/R3 = 100/51 = 1,96A; I4 = U/R4 = 100/39 = 2,56A. На примере этих сопротивлений прослеживается закономерность, что с уменьшением сопротивления, сила тока увеличивается.

Существует еще одна формула, позволяющая рассчитать мощность при параллельном подключении резисторов: P1 = U2/R1 = 1002/200 = 50 Вт; P2 = U2/R2 = 1002/100 = 100 Вт; P3 = U2/R3 = 1002/51 = 195,9 Вт; P4 = U2/R4 = 1002/39 = 256,4 Вт. Сложив мощности отдельных резисторов, получится их общая мощность: Р = Р1234 = 50+100+195,9+256,4 = 602,3 Вт.

Таким образом, мощность при последовательном и параллельном соединении резисторов определяется разными способами, с помощью которых можно получить максимально точные результаты.

Последовательное и параллельное соединение резисторов

Последовательное и параллельное соединение резисторов

Напряжение при последовательном и параллельном соединении резисторов

Сопротивление при последовательном и параллельном соединении резисторов

Параллельное соединение резисторов

Последовательное и параллельное соединение проводников

Итоги урока

На этом уроке мы рассмотрели различные задачи на смешанное сопротивление проводников, а также на расчёт электрических цепей.

Список литературы

  1. Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. / Под ред. Орлова В.А., Ройзена И.И. Физика 8. – М.: Мнемозина.
  2. Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
  3. Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.

Домашнее задание

  1. П. 49, стр. 117, задание 23 (5). Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
  2. Участок электрической цепи состоит из трех сопротивлений: ; ;  (см. Рис. 7). Определите показания вольтметров  и амперметров , если амперметр  показывает силу тока 2 А.

    Рис. 7. Иллюстрация к задаче (Источник)

  3. Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2 ОМ, 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом?

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  1. Интернет-портал School56.pips.ru (Источник).
  2. Интернет-портал Clck.ru (Источник).
  3. Интернет-портал Clck.ru (Источник).

Расчета тока по мощности: формула, онлайн расчет

Чтобы уберечь себя от проблем с электропроводкой в процессе эксплуатации необходимо изначально правильно рассчитать и выбрать сечение кабеля ибо от этого будет зависеть и пожаробезопасность здания. Неправильно выбранное сечение кабеля может привести к короткому замыканию и возгоранию электропроводки, а с ней и всего помещения и здания. Выбор сечения зависит от многих параметров, но, пожалуй, самым главным является сила тока.

Формула расчета мощности электрического тока

Если в уже действующей цепи силу тока можно измерить специальными приборами (амперметром), то как быть при проектировании? Ведь мы не можем измерить силу тока в цепи, которой еще нет. В этом случае пользуются расчетным методом.
При известных параметрах мощности, напряжения в сети и характера нагрузки силу тока можно посчитать используя формулу:

Формула для однофазной сети I=P/(U×cosφ)

Формула для трехфазной сети I=P/(1,73×U×cosφ)

  • P — электрическая мощность нагрузки, Вт;
  • U — фактическое напряжение в сети, В;
  • cosφ — коэффициент мощности.

Мощность определяется, исходя из суммарной мощности всех приборов, планируемых в эксплуатации, подключенных к данной сети, это, как правило, паспортные данные приборов или приблизительные значения для аналогичных приборов. Рассчитывается мощность на этапе планирования электропроводки в квартире.

Коэффициент мощности зависит от характера загрузки, например, для нагревательных приборов, ламп освещения он приближен к 1, но во всякой активной нагрузке есть реактивная составляющая, благодаря чему коэффициент мощности принимают равным 0,95. Это всегда нужно учитывать в разных видах электропроводки.

В мощных приборах и оборудовании (электродвигатели, сварочные аппараты и прочее) доля реактивной нагрузки выше, поэтому для подобных приборов коэффициент мощности принимают 0,8.

Напряжение в сети принимают 220 вольт для однофазного тока и 380 вольт для трехфазного, но для большей точности, если есть такая возможность, рекомендуется использовать для расчета фактические значения напряжения, измеренные приборами.

Форма для расчета мощности тока

ампер, ватт и вольт: руководство по измерению мощности


В октябре 2018 года мы написали статью на тему Хэллоуина о предотвращении перебоев в подаче электроэнергии. Мы обсудили несколько общих вещей, включая то, как узнать измерения мощности. В этой статье мы повторим сказанное, а также расширим его.

Во-первых, давайте определим наши термины

Согласно Google, вот технические определения для ампер, вольт и ватт:

Ампер: единица электрического тока, равная одному кулону в секунду.

Вольт: единица электродвижущей силы в системе СИ, разность потенциалов, которая будет управлять током в один ампер против сопротивления в один ом.

Вт: единица измерения мощности в системе СИ, эквивалентная одному джоулю в секунду, соответствующая мощности в электрической цепи, в которой разность потенциалов составляет один вольт, а сила тока — один ампер.

Чтобы определить их более простым и аналогичным способом, пользователь Reddit Gsnow творчески объясняет разницу между этими измерениями мощности следующим образом:

«Думайте об этом как о потоке воды.

Вольт = давление воды

ампер = движущегося объема воды

Если у вас высокое давление, но низкая громкость (высокое напряжение, низкая сила тока), это как ирригатор у дантиста.

Если у вас большой объем, но низкое давление (высокая сила тока, но низкое напряжение), это как если бы ваш подвал затопил стены или стоки.

Если у вас большая громкость и высокое давление (большая сила тока и высокое напряжение), это похоже на то, как пожарный шланг попадает вам в грудь с расстояния 3 фута и отбрасывает вас обратно через комнату.

Вт — это показатель того, сколько силы создается, иными словами, насколько велик эффект, который производит поток воды (электрический поток) ».

Расчет измерений мощности

Номинальная мощность

Ваш автоматический выключатель может выдерживать только определенную силу тока. Он имеет определенную номинальную силу тока, которая позволяет вашему автоматическому выключателю работать и обеспечивать ваш дом электричеством. Если этот предел будет превышен, ваш выключатель отключится, чтобы предотвратить повреждение проводки и приборов в вашем доме.

Как узнать силу тока в доме

Это довольно просто. Все, что вам нужно сделать, это подойти к выключателю и проверить ручку. Большинство бытовых цепей имеют ток 15-20 ампер, и чем новее ваш дом, тем выше вероятность. Зная свою силу тока, вы можете узнать, сколько устройств вы можете поддерживать с ее помощью.

Какую силу тока используют ваши устройства?

Во-первых, убедитесь, что вы знаете, сколько ампер выдерживает ваша схема. Затем проверьте этикетку вашего устройства или руководство пользователя, чтобы узнать, сколько ватт и вольт будет использовать устройство.Разделите количество ватт на количество вольт, и вы получите максимальное количество ампер, которое потребуется от вашей схемы. Возможно, вам стоит отслеживать, сколько ампер потребляет каждое устройство. Таким образом, вы можете отслеживать, сколько энергии вы потребляете. Если вы в конечном итоге превысите свой лимит, вы отключите цепь.

Выходное напряжение

Напряжение означает количество энергии, поступающей из ваших розеток, и его измерение называется вольтами.Одна розетка обычно может выдавать до 120 вольт.

Какие бывают типы токов напряжения?

Постоянный ток (DC): Электричество течет в одном направлении. Это тип тока, который будет использовать большая часть вашей цифровой электроники.

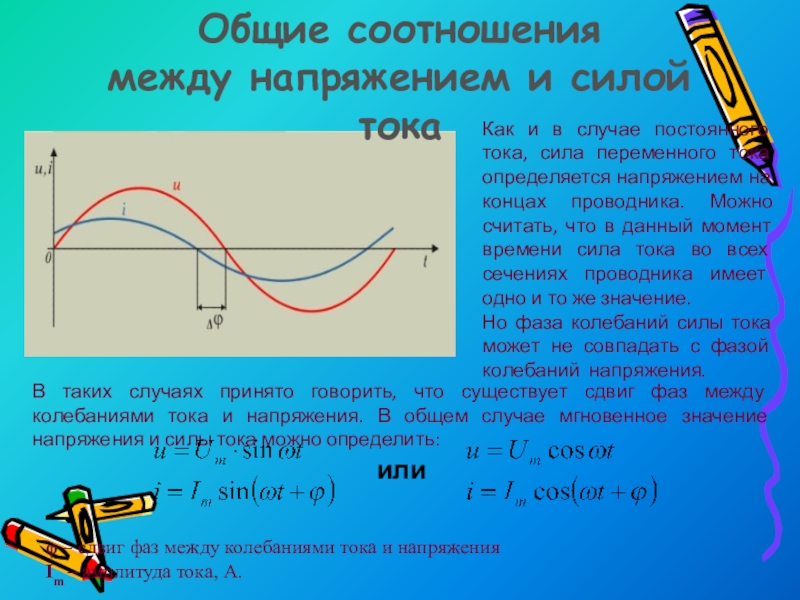

Переменный ток (AC): Электричество периодически меняет направление своего потока. Большинство домов подключено к сети переменного тока, и поэтому ваш дом, скорее всего, тоже построен для этого.

Сколько вольт выходит из моей розетки?

Опять же, убедитесь, что вы знаете номер силы тока вашей цепи.Затем проверьте устройство, которое вы подключаете к розетке, чтобы узнать, сколько ватт оно потребляет. Все, что вам нужно сделать после этого, это разделить полученное количество ватт на значение силы тока вашей цепи. Полученное число — это количество вольт, выходящих из вашей розетки для поддержки вашего устройства.

Измерения ватт

Выше мы обсуждали значения ампер и вольт, но есть еще один вопрос — ватты. Ватт — это единица измерения электроэнергии или единицы мощности.

Как можно рассчитать количество ватт, которое может выдержать ваша схема?

Все, что вам нужно знать, это две вещи.Как обсуждалось в предыдущих расчетах, вам нужно знать силу тока в вашей цепи. Вам также необходимо знать, сколько вольт может выдавать ваша розетка. Затем умножьте силу тока на количество вольт. Это максимальное количество ватт, которое ваша схема может поддерживать одновременно. Если вы превысите это количество, вполне возможно, что произойдет электрический взрыв.

Обратитесь в службу поддержки JP Electrical

Если ваш автоматический выключатель когда-либо сработает или у вас возникнут другие проблемы с электричеством в вашем доме, позвоните нам.Мы предоставляем различные бытовые и коммерческие услуги и особенно хорошо разбираемся в электромонтажных работах, освещении и панелях. Также можем предоставить генераторы!

Позвоните в JP Electrical сегодня!

Упрощенное преобразование ватт в амперы — простой способ преобразования ампер в ватты

Как преобразовать ватты в Амперы или амперы в ватты или из вольт в ватты

Основы

Вы не можете преобразовать ватты в амперы, поскольку ватты — это мощность, а амперы — кулоны в секунду (например, преобразование галлонов в мили).ОДНАКО, если у вас есть хотя бы два из следующих трех: амперы, вольт или ватты , то недостающий можно рассчитать. Поскольку ватты — это амперы, умноженные на вольт, между ними существует простая связь.

Однако в некоторых инженерных дисциплинирует более или менее фиксированное напряжение, например, в домашней электропроводке, автомобильная проводка или телефонная проводка. В этих ограниченных областях техники часто есть диаграммы, которые соотносят ампер с ваттами, и это вызывает некоторую путаницу.Эти диаграммы следует назвать «преобразование ампер в ватты при фиксированной напряжение 110 вольт »или« преобразование ватт в амперы при 13,8 вольт »и т. д.

Некоторые лакомые кусочки информации, которые вам может понадобиться напомнить:
Для преобразования мА в А (миллиампер в амперы) 1000 мА = 1 А
для преобразования мкА в А (из микроампер в амперы) 1000 000 мкА = 1A
Для преобразования мкА в мА (микроампер в миллиампер) 1000 мкА = 1 мА
Для преобразования мВт в Вт (милливатты в ватты) 1000 мВт = 1 Вт
Для преобразования мкВт в Вт (микроватты в ватты) 1000000 мкВт = 1Вт

Следующие уравнения можно использовать для преобразования между ампер, вольт и ватт.
Преобразование Ватт в амперы

Преобразование ватт в амперы при фиксированной напряжение определяется уравнением Амперы = Ватты / Вольт

Например, 12 Вт / 12 В = 1 ампер
Преобразование ампер в ватты

Преобразование Амперы в Ватты при фиксированном напряжении регулируются уравнением Ватт = Амперы x Вольт

Например, 1 ампер * 110 вольт = 110 ватт

Преобразование ватт в вольты

Преобразование ватт в вольт при фиксированной силе тока регулируется. по уравнению Вольт = Ватт / Ампер

Например, 100 Вт / 10 А = 10 вольт

Преобразование вольт в Ватт

Преобразование вольт в ватты при фиксированной силе тока определяется уравнением Ватт = Ампер x Вольт

Например, 1.5 ампер * 12 вольт = 18 Вт

Преобразование Вольт в А при фиксированной мощности

Преобразование вольт в Ампер, если известна мощность, определяется уравнением Ампер = Ватт / Вольт

Например, 120 Вт / 110 В = 1,09 А

Преобразование ампер в вольт при фиксированной мощность

Преобразование ампер в вольты, если мощность знать регулируется уравнением Вольт = Ватт / Ампер

Например, 48 Вт / 12 А = 4 В

Преобразование вольт в амперы при фиксированном сопротивлении

Если вы знаете вольты и нагрузку сопротивления, ампер найден по закону Ома: Ампер = Вольт / сопротивление

Преобразование ампер в Вольт при фиксированном сопротивлении

Если вы знаете значения ампер и Сопротивление Закон Ома принимает вид Вольт = Ампер * Сопротивление

Объяснение

Амперы — это сколько электронов проходит мимо определенная точка в секунду.18 электронов в секунду. Вольт — это мера того, сколько силы каждый электрон находится ниже, что мы называем «потенциалом». Мощность (Вт) в вольтах раз усилители. Несколько электронов под большим потенциалом могут дать много энергии или много электронов с низким потенциалом может обеспечивать такую ​​же мощность. Подумайте о воде в шланге. Галлон в минуту (думаю, амперы) просто вытекает, если он ниже низкого давление (подумайте о низком напряжении). Но если ограничить конец шланга, позволяя при повышении давления вода может иметь больше мощности (например, ватт), даже если это по-прежнему всего один галлон в минуту.На самом деле власть может стать огромной, если давление нарастает до такой степени, что водяной нож может разрезать лист стекла. Точно так же, как увеличивается напряжение, небольшой ток может превратиться в много ватт.

Вот почему увеличение напряжения не обязательно увеличивать доступную мощность. Мощность — это амперы, умноженные на вольт, поэтому, если вы удваиваете вольт, вы уменьшаете вдвое усилители, если что-то в вашей цепи фактически создает энергию, такую ​​как батарея, солнечная панель или атомная электростанция.

Законы Ома и Ватта | SpazzTech

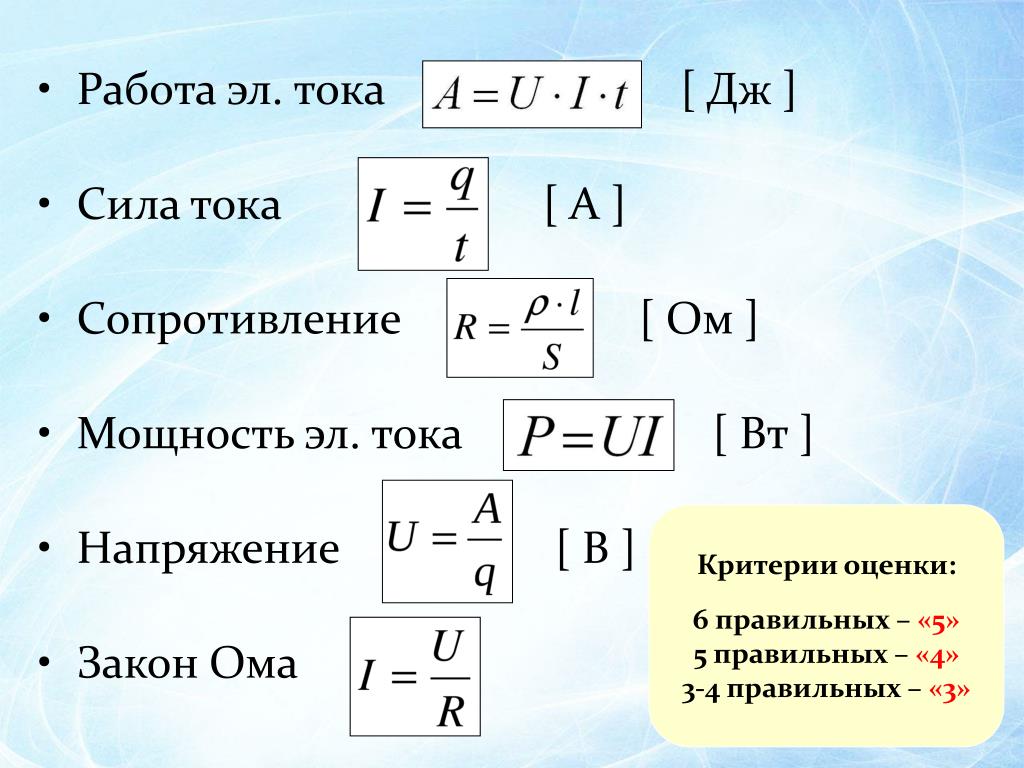

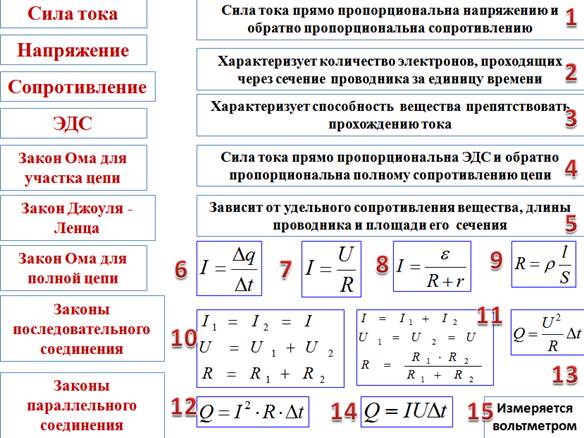

Что такое закон Ома и закон Ватта ?:

Закон Ома определяет одно из самых фундаментальных соотношений в электронике. Это соотношение между напряжением, током и сопротивлением. Закон Ватта определяет еще одно из самых фундаментальных соотношений в электронике. Это соотношение между мощностью и величинами, определенное законом Ома. Мы не сможем углубиться в электронику, пока эти концепции не будут поняты.

Вольт:

Единицей измерения параметра напряжения является вольт. Символ, который используется для обозначения вольт, — это буква «V». В зависимости от ситуации используются как верхний, так и нижний регистры. Символом параметра напряжения также является буква «V». Если бы электрическая цепь представляла собой садовый шланг, напряжение было бы похоже на давление в шланге. Единица V равна количеству энергии в Джоулях, необходимой для перемещения одного кулона электронов между двумя точками.Напряжение иногда называют «потенциалом», потому что оно способно перемещать эти электроны.

Ампер или Ампер:

Единицей измерения параметра тока является ампер. Ампер часто сокращают до ампер. Символ, используемый для обозначения усилителя, — это буква «А». В зависимости от ситуации используются как верхний, так и нижний регистр. Символ, используемый для представления параметра тока, — это буква «I». Если бы электрическая цепь представляла собой садовый шланг, ток был бы подобен скорости потока воды в шланге.Единица А равна количеству кулонов, протекающих по контуру за одну секунду.

Ом:

Единицей измерения параметра сопротивления является ом. Для обозначения сопротивления используется символ Ω. Символ, используемый для обозначения параметра сопротивления, — это буква «R». Если бы электрическая цепь была садовым шлангом, сопротивление было бы любым клапаном или другим ограничением в шланге. Единица Ω равна сопротивлению, которое существует, когда 1 А протекает между двумя точками с напряжением 1 В между этими двумя точками.Это составляет основу форм закона Ома, приведенных в следующем разделе.

Формы закона Ома:

Мощность:

Единицей измерения мощности в электронике чаще всего является ватт. Символ, используемый для обозначения ватта, — это заглавная буква «W». По сути, мощность — это скорость, с которой выполняется работа. Фактически, один ватт равен одному джоулю в секунду. Из определений, данных для вольт и ампер, приведенных выше, мы можем сказать, что один ватт также равен одному вольту, умноженному на один ампер, потому что вольт — это мера джоулей на кулон, а ампер — мера кулонов в секунду.Кулоны сокращаются, и у нас остаются джоули в секунду.

Формы закона Ватта:

Настенная диаграмма комбинированных соотношений закона Ома и закона Ватта:

Объединив закон Ома и закон Ватта, нам нужно знать только две величины, чтобы определить две другие. Этими величинами являются напряжение (V) в вольтах, ток (I) в амперах, сопротивление (R) в омах и мощность (P) в ваттах. Все отношения между этими количествами приведены в таблице ниже.

© Авторское право SpazzTech LLC, 2014-2017. Все права защищены

Больше напряжения для газонного оборудования лучше?

По мере того, как уход за газонами и OPE (наружное электрооборудование) продолжают переход на более беспроводные продукты, ориентироваться в ландшафте становится непросто. Большие газовые двигатели означают большую мощность. Похоже, что более высокое напряжение батареи — это то, что профессионалы и потребители считают эквивалентным измерением.Однако проблема не так проста. Чтобы разрешить спор, давайте подробнее рассмотрим вольты, амперы и сопротивление.

Вольт и ампер

Ни вольт, ни ампер не описывают мощность сами по себе. Это название относится к ваттам, и расчет довольно прост:

Вольт (В) x Амперы (А) = Ватты (Вт)

Допустим, нам нужно 2200 Вт для работы газонокосилки. Есть несколько способов добраться туда.

  • 36 В x 61,1 A = 2200 Вт
  • 56 В x 39,3 A = 2200 Вт
  • 108 В x 20.4A = 2200 Вт

Пока вы можете потреблять от батареи достаточно тока (ампер), вы можете получить такое же количество мощности из многих напряжений.

Таким образом, теоретически более высокое напряжение само по себе не означает большей мощности.

Краткое примечание о вольтах
Числа напряжения, такие как 40 В, 80 В и 120 В, часто представляют пиковые (максимальные) вольты. Это напряжение, которое вы можете измерить сразу после зарядного устройства. Как только вы начнете их использовать, они установятся на свое номинальное напряжение: 36 В, 72 В и 108 В.Как только вы это поймете, вы увидите, что 18 В = 20 В максимум, 36 В = 40 В максимум и так далее. В Pro Tool Reviews есть более подробная статья под названием 20V Max Vs 18V: Setting the Record Straight.

[amazon_link asins = ‘B01JEMNPSS, B015PVD9ME, B01FAW5MKK, B01ESFQOXO, B073R8DFJF’ template = ‘ProductCarousel’ store = ‘opereviews-2077’ marketplace = ‘US’ link_idd = ‘e92248e1] Присоединяйтесь к сопротивлению

Когда энергия достигает двигателя, наше уравнение V x A = W описывает, сколько мощности он получает.Тем не менее, сопротивление сводит на нет уравнение и не дает ему быть простым делом.

Возьмем для примера топливопровод. Более тонкая трубка ограничивает легкость попадания топлива в двигатель. Аналогичная проблема существует и с электрической энергией.

Более тонкая проволока и материалы более низкого качества ограничивают поток электронов. Толстая проволока и материалы более высокого качества позволяют электронам плавно течь. Возможно, вы столкнулись с падением напряжения при использовании слишком тонкого удлинителя с электроинструментом на 15 А. Или, возможно, вы заметили мерцание света, когда в вашем доме включается кондиционер.

Именно здесь в игру вступает парень по имени Ом . Он отвечает за уравнение сопротивления и единицу под названием «Ом».

Ом обнаружил, что сопротивление больше влияет на ток (амперы или амперы), чем на напряжение. Если вы попытаетесь передать одно и то же количество энергии через два разных напряжения, более высокое напряжение имеет меньшее сопротивление.

Краткое исследование случая

Вольт 2 / Сопротивление = Ватт
2 / R = W)

или

Ток 2 x Сопротивление = Ватт
(I 2 x R = W)

Примечание. В законе Ома для обозначения тока используется «I» вместо «A».

Давайте вернемся к нашему примеру с 56 В и посмотрим, как все меняется, когда мы применяем закон Ома.

56 В x 39,3 A = 2200 Вт

В этом примере сопротивление равно 1,42 Ом. (56 В / 39,3 А = 1,42 Ом)

Увеличение напряжения

Вот что происходит, когда мы увеличиваем напряжение на 20% (67,2 В):

(67,2 В x 67,2 В) / 1,42 Ом = 4514,4 Вт

А Увеличение напряжения на 20% дает увеличение мощности на 105% при том же сопротивлении.

Увеличение тока

Теперь вернемся назад и вместо этого увеличим ток на 20%.

47,2 ампер x 47,2 ампер x 1,42 Ом = 3119,0 Вт

Это 20% увеличение тока позволило нам увеличить мощность только на 42%. Дело в том, что для получения более высокой выходной мощности требуется большее увеличение тока, чем увеличение напряжения.

Назад к обсуждению

Одним из последствий сопротивления является снижение энергии. Система с более высоким напряжением более эффективна, чем система с более низким напряжением, поскольку она испытывает меньшие потери энергии из-за сопротивления при том же количестве потребляемой мощности.

Это все хорошо, но что, если вы можете снизить сопротивление, чтобы обеспечить более эффективную передачу энергии в системах с более низким напряжением?

Можно!

Аккумулятор на 18 В — отличный тому пример. Используя литий-ионные элементы 18650 и технологию стандартных корпусов, эти блоки обеспечивают мощность 800 Вт. Это означает, что производители уверены, что пропускают через него до 44,4 ампер тока и рассчитывают, что он прослужит 3 года или более.

Когда они модернизируют блоки для использования литий-ионных элементов 21700, большее количество медных компонентов и более толстые провода обеспечивают меньшее сопротивление.Теперь эти блоки достигают мощности до 1440 Вт. Вы получаете такое же точное напряжение, но с током 80 ампер. Это на 80% больше энергии!

Теперь удвойте это количество, чтобы покрыть систему на 36 В, и в этом пакете доступно 2 880 Вт — более чем достаточно для нашей газонокосилки на 2200 Вт.

Примечание автора: Типичная домашняя электрическая розетка работает от 120 вольт и 15 ампер. Посчитайте, и вы можете получить только 1800 Вт из вашей домашней розетки. Аккумуляторы теперь могут помочь вам! Единственным препятствием остается время выполнения.

Не забывайте емкость аккумулятора

То же уравнение, которое мы используем для мощности, работает и с потенциальной мощностью. Просто возьмите номинальное напряжение аккумулятора и умножьте его на общее количество ампер-часов батареи, чтобы получить ватт-часы. Это общее количество энергии в батарее.

  • 18V x 9Ah = 162Wh
  • 36V (40V Max) x 5Ah = 180Wh
  • 56V x 2.5Ah = 140Wh
  • 72V (80V max) x 2.0 Ah = 144 Wh

Фактически возможно получить больше электроэнергии топливо доступно в системе с более низким напряжением.Конечно, это не всегда так, но теперь у вас есть ключ, чтобы открыть для себя реальный потенциал!

Последние мысли

В целом, меньшее сопротивление систем с более высоким напряжением делает их более электрически эффективными и более простыми в сборке. Системы OPE, которые действительно конкурируют по производительности при более низких напряжениях, должны снижать свое сопротивление за счет более совершенной конструкции аккумуляторных батарей и / или использовать для этого модернизированные литий-ионные элементы.

Дело в том, что на некоторых уровнях легче работать с более высоким напряжением.Само собой разумеется, что вы можете даже отказаться от компонентов более низкого качества, выбрав этот путь. Чтобы иметь достаточно мощности, чтобы конкурировать с системами с более высоким напряжением, системы с более низким напряжением должны создавать лучший аккумулятор. По всей видимости, в результате им также придется создать более качественную систему.

Рассматривая доступные варианты, помните, что напряжение — это еще не все. По нашему опыту, беспроводные продукты OPE в диапазоне от 36 до 54 В (от 40 до 60 В) обладают достаточной мощностью для выполнения своей работы.Подойдет и более высокое напряжение.

Только не гонитесь за максимально возможным числом.

Вольт в ватт, из ватт в амперы, из вольт в амперы Калькулятор преобразования

Наш онлайн-калькулятор / средство преобразования может преобразовывать ватты в амперы, из вольт в ватты и из вольт в амперы. Калькулятор работает, заполняя любое из двух из трех полей (вольт амперы ватты) для вычисления значения третьего поля. Этот инструмент может преобразовать любое значение, если вы вводите два других значения.


Пример преобразования

Пример 1: Чтобы преобразовать вольт в амперы для блока питания 24 В VA50, введите 24 В и 50 Вт.Щелкните Рассчитать.

Пример 2: Чтобы преобразовать ватты в амперы для источника питания 12 В постоянного тока 500 мА, введите 12 В и 0,5 А. Щелкните Рассчитать.


Часто задаваемые вопросы (FAQ)

  1. Как перевести из вольт в ватты?
    Формула для преобразования напряжения в ватты: ватт = ампер x вольт.
  2. Как перевести ватты в усилители?
    Формула для преобразования ватт в амперы при фиксированном напряжении: ампер = ватт / вольт.
  3. Как перевести из вольт в амперы?
    Формула для преобразования вольт в амперы при фиксированной мощности: ампер = ватт / вольт.
  4. Как перевести амперы в ватты?
    Формула для преобразования ампер в ватты при фиксированном напряжении: ватты = амперы x вольт.

Преобразование ватт в амперы (подробный пример)

Вот один из примеров того, как этот калькулятор обычно используется установщиками систем безопасности в качестве калькулятора усилителя. Установщику необходимо рассчитать расстояние, на которое можно проложить кабель питания от видеорегистратора для видеонаблюдения до камеры видеонаблюдения, камеры видеонаблюдения HD и даже одной из новейших камер видеонаблюдения UHD 4K.Сначала им нужно рассчитать, сколько ампер выдает источник питания 24 В переменного тока. Обычно блоки питания 24 В переменного тока имеют номинальные значения ВА (амперы напряжения), а не амперы. Например, источник питания 24VAC50 — это 24 вольт, 50 вольт-ампер (ватты также известны как вольт-амперы). В приведенном выше калькуляторе установщик введет значение 24 в поле вольт и значение 50 в поле ватт.


Определения электрических терминов

Вот некоторые полезные электрические термины, относящиеся к вычислению вольт в ватт, ватт в ампер и из вольт в амперы.

  • Вольт — единица измерения электрической силы или давления, которая заставляет электрический ток течь в цепи. Один вольт — это давление, необходимое для протекания тока в один ампер против одного ома сопротивления. Концепция аналогична напору воды.
  • Ватт — единица измерения прилагаемой электрической мощности в цепи. Ватты также известны как вольт-амперы и представляют собой электрическую единицу измерения, обычно используемую в цепях переменного тока.Ватты рассчитываются путем умножения силы тока (измеренного в амперах) на электрическое давление (измеренное в вольтах).
  • Ампер (Ампер) — единица измерения силы тока в электрической цепи. Один ампер — это величина тока, когда один вольт электрического давления прикладывается к одному ому сопротивления. Амперы используются для измерения расхода электроэнергии аналогично тому, как GPM (галлоны в минуту) используются для измерения объема протекающей воды.
  • Ом — прибор для измерения сопротивления течению в электрическом токе.Электрические проводники (например, проволока) оказывают сопротивление потоку тока. Это похоже на то, как трубка или шланг оказывает сопротивление потоку воды. Один Ом — это величина сопротивления, которая ограничивает ток до одного ампера в цепи с одним вольт электрическим давлением.
  • Закон Ома — Закон Ома гласит, что когда электрический ток течет по проводнику (например, кабелю), сила тока (в амперах) равна движущей его электродвижущей силе (в вольтах), деленной на сопротивление проводника.

Онлайн-инструменты и калькуляторы

Пожалуйста, посетите нашу страницу Калькуляторы, конвертеры и инструменты для дополнительных онлайн-приложений.


Об этом инструменте

Этот онлайн-калькулятор был создан Майком Халдасом для профессионалов CCTV Camera Pros. CCTV Camera Pros — прямой поставщик оборудования для видеонаблюдения для дома, бизнеса и правительства. Если у вас есть какие-либо вопросы об этом инструменте или о чем-либо, связанном с системами камер видеонаблюдения, свяжитесь с Майком по адресу mike @ cctvcamerapros.нетто

Ампер, мощность и вольт для электроинструмента — инструменты в действии

Вольт, ампер, крутящий момент и мощность. Что, что и что. Почему некоторые инструменты измерены в амперах, некоторые — в лошадиных силах, а другие — в вольтах? Хороший вопрос. За прошедшие годы мы получили множество электронных писем по этой теме, поэтому мы попытались составить что-то вместе, чтобы объяснить каждую из них и все тонкости, не вдаваясь в технические или сложные моменты.

Ампер

Номинальный ток инструмента указывает на нагрузку по току, которую двигатель может выдерживать в течение неопределенного периода времени без ухудшения изоляции и других электрических соединений двигателя.

В инструменте, прошедшем проверку UL, двигатель проверяется, чтобы убедиться, что он может работать или работать при температуре ниже определенной, когда через него протекает ток или электричество. Итак, по сути, сколько мотор может поглощать и рассеивать тепло.

Скорость двигателя важна. Чем быстрее двигатель вращается, тем больше воздуха он может протянуть через двигатель, чтобы охладить его. Таким образом, ампер измеряет или указывает максимальное время, в течение которого инструмент может непрерывно работать без превышения температурных пределов. Ампер в основном измеряет, насколько эффективно двигатель охлаждается, а не его мощность.Имея это в виду, больше усилителя может быть хорошо, потому что двигатели будут работать дольше и не будут нагреваться так быстро. Помните, что тепло убивает мотор. Вы когда-нибудь щелкали выключателем на панели? Это может раздражать, но это защищает ваши инструменты. Обратите внимание, когда вы нажимаете прерыватель, ваш инструмент, вероятно, застревает, вызывая больше тепла и, в свою очередь, потребляет больше ампер.

Другое заблуждение состоит в том, что, поскольку два инструмента имеют одинаковый номинал усилителя, они должны быть одинаковыми. Не тот случай.Возьмем, к примеру, две дисковые пилы, каждая из которых рассчитана на 15 ампер. Они должны быть одинаковыми, правда? Неправильно, даже если у них обоих по 15 ампер, червячный привод может передавать мощность на лезвие более эффективно, чем линейная версия, давая червячной пиле больший крутящий момент.

Что касается аккумуляторных инструментов: чем больше у батареи тока, тем дольше инструмент проработает. У вас могут быть две батареи на 18 В, но одна может работать дольше, чем другая, потому что у нее более высокий ток. У одного может быть номинальная мощность 3 Ач, а у более продолжительного инструмента — 6 Ач.

Крутящий момент

Крутящий момент — это сила вращения. Опять же, цифры крутящего момента могут вводить в заблуждение. Во многом крутящий момент зависит от того, насколько хорошо спроектирована система передач. Вы когда-нибудь задумывались, почему инструмент без названия имеет такой же ток и такой же крутящий момент, но может составлять 1/3 стоимости профессионального электроинструмента. Ну, зубчатая передача другая, качество деталей другое и некоторые другие очень важные вещи другие. Поэтому, когда вы думаете, что на самом деле заключаете сделку, вас на самом деле обманывают.Большинство значений крутящего момента показывают инструмент на холостом ходу (когда инструмент работает на полную мощность и фактически не выполняет рез). Крутящий момент представляет собой точку остановки. Если двигатель заглохнет, его крутящий момент будет максимальным. Заглохший двигатель — худшее, что вы можете сделать, так как он создает больше ампер, которые создают больше тепла.

Не существует стандарта измерения крутящего момента, поэтому будьте осторожны. Некоторые компании измеряют крутящий момент на внутренней стороне инструмента еще до передачи крутящего момента. Другие производители проверяют крутящий момент после передачи.В конце долота будет произведено измерение. Когда доходит до дела, это просто большая маркетинговая афера.

Мощность

лошадиных сил — это математическое выражение зависимости между скоростью и крутящим моментом. Опять же, мощность в лошадиных силах вводит в заблуждение, потому что это математическое уравнение, и производитель может использовать либо постоянный, либо остановленный крутящий момент, и, таким образом, вы можете получить два разных числа. Большинство производителей используют пиковую мощность (точку остановки) как большее число.Это фиктивная мера, поскольку она показывает максимально возможную производительность. Если вы сделаете это со своим инструментом, вы очень быстро сожжете двигатель из-за большого тока и сильного нагрева. Так что на самом деле это нереальная числовая мера.

Вольт

Вольт — это сила, которая чаще всего используется при измерениях с помощью аккумуляторных инструментов. Вы можете думать о вольтах как о лошадиных силах для аккумуляторных инструментов. Чем выше напряжение, тем большую мощность он может использовать для приложений с более высоким потреблением энергии.Более высокое напряжение также может работать с более крупными долотами и лезвиями. Я не собираюсь слишком увлекаться вольтами, потому что это становится слишком техническим. Для беспроводного инструмента вам действительно нужны вольты и усилители для совместной работы в приложениях с повышенными требованиями.

КПД

Эффективность очень важна, но никогда не упоминается. Эффективность — это то, насколько эффективно мощность передается на выход. Не вся энергия попадает на выход. Некоторая энергия теряется в процессе передачи ее на выход, лезвие или сверло.

Энергия теряется из-за трения, такого как шарикоподшипники, потери в стали, потери меди в щетках и многими другими способами. Чем эффективнее двигатель, тем больше мощности вы получите в конечном результате, поэтому вы видите больший скачок в использовании бесщеточных двигателей. Что делает мотор более эффективным? Просто тип, качество, дизайн и сорта материалов, из которых изготовлен эффективный инструмент. Вот почему профессиональные электроинструменты обычно стоят дороже. Конечно, часть стоимости связана с названием, но качество — это то, что вы действительно получаете.

Взять мотор на 10 лошадиных сил. Эффективный двигатель может передавать 93% на выходе, в то время как более дешевая модель может передавать только 79%. Ну, кого это волнует, если они оба ввинчивают шуруп в стену? Ну, во-первых, неэффективный двигатель, без сомнения, откроет больше винтов и вызовет большее нагревание инструмента, что приведет к его очень быстрому сгоранию. Каждый раз, когда вы ввертываете винт в древесину, вам придется прикладывать немного большее давление на инструмент, в результате чего увеличивается крутящий момент и сила тока, что приводит к большему нагреву.В конечном итоге, потратив лишние деньги сейчас, вы сэкономите деньги, время и сэкономите потом.

Как измерить батареи аккумуляторных электроинструментов

Один из способов узнать немного о батарее — это подумать о ватт-часах. Ватт-час (Втч) — это мера энергии или потенциала для выполнения работы. Так что да, хотя у вас есть отличная батарея, вам все равно нужен отличный инструмент для передачи этой энергии на работу. Батареи измеряются вольтами и амперами. Если вы возьмете напряжение x ампер, вы получите ватт-часы.Итак, давайте посмотрим на ваш рабочий грузовик.

  • Напряжение — Думайте об этом как о размере вашего бензобака.
  • ампер-часов — это количество бензина в вашем баллоне
  • Ватт-часов — это расстояние, на которое вы можете проехать на грузовике за час, или как быстро вы можете преодолеть это расстояние. Итог, это производительность.

Итак, если вы посмотрите на это таким образом, мы сможем сравнить их друг с другом

Современная стандартная батарея — 18 В, 6 Ач = 108 Вт · ч

Dewalt (Flexvolt) — 60 В (номинал 54 В) 2 Ач = 120 ватт-часов

Milwaukee — 18V 9Ah = 162 ватт-часа

Makita (батареи 2-18 В) — 36 В 6 Ач = 216 ватт-часов

Заключение

Звучит глупо, но на самом деле сравнивать мощность и мощность одного инструмента от другого производителя в значительной степени бесполезно.Единственное исключение — это сетевые электроинструменты и усилители. Электродвигатели сетевых электроинструментов должны проходить испытания в соответствии со стандартами Underwriters Laboratories, поэтому усилители находятся на равных условиях. Однако они проверяют только усилители и не проверяют выходную мощность.

Я разговаривал со многими плотниками и другими рабочими, и мы все еще всегда смотрим на усилители, мощность, вольты и крутящий момент, и мы всегда будем это делать. Но большинство профессиональных электроинструментов имеют примерно одинаковые числа, поэтому мы склонны рассматривать функции как решающий фактор.Главное помнить, что все это означает. Понимая, что производители могут сделать все, чтобы все выглядело хорошо, вы поймете, стоит ли тратить пару дополнительных долларов на дополнительные усилители или мощность. Никто, вероятно, никогда не почувствует разницу между 450 фунтами крутящего момента и 460 фунтами крутящего момента. Главное — посмотреть на все в целом и задать себе несколько простых вопросов:

  • Для чего я буду использовать этот инструмент?
  • Какие опции или функции будут полезны или бесполезны для меня?
  • Сколько мощности мне действительно нужно?

Как только вы ответите на эти вопросы, вы лучше поймете, какой инструмент подходит именно вам, и сможете сравнивать и делать покупки более разумно.

Как легко рассчитать преобразование в вольтах, амперах и ваттах

Как легко рассчитать преобразование в вольтах, амперах и ваттах

B asic электрическая теория утверждает, что:

Вольт — это мера силы или давления, под которым течет электричество.

Ампер — это измерение текущего расхода электронов.

Вт — это измерение созданной электрической мощности.1 ватт равен одному джоулю энергии в секунду.

I В солнечной отрасли способность легко преобразовывать вольт, ватт и ампер необходима для каждой части бизнеса, от определения размера системы до закупки солнечных панелей, инверторов и баланса компонентов системы, таких как разъемы и проводка.

M коллега Стюарт Уодсворт, преподаватель из «Boots on the Roof», познакомил нас с использованием легко запоминающейся таблицы для расчета вольт, ампер и ватт.

T o Воспользуйтесь этой таблицей преобразования, вам понадобятся как минимум два из трех требуемых электрических значений для конкретной нагрузки. Оттуда вы можете рассчитать третий. Просто нарисуйте треугольник, затем поместите W для ватт вверху. Затем поместите V для вольт в один из нижних углов и A для ампер в оставшийся угол.

A — пример того, как работает таблица преобразования, допустим, солнечная панель рассчитана на 60 Вт, 12 В и 5 ампер.

T формула для Вт: вольт умноженный на ампер. Чтобы использовать диаграмму, закройте W на диаграмме пальцем и используйте оставшиеся видимые вычисления диаграммы: В, , умноженное на А. Используя данные нашей панели образцов, 12 вольт, умноженные на 5 ампер, равны 60 ваттам.

T Формула для Вольт: ватты, разделенные на амперы. Чтобы использовать диаграмму, закройте V пальцем и используйте оставшееся вычисление диаграммы: Вт, , деленное на А. Используя данные нашего образца панели, 60 Вт, разделенные на 5 ампер, равны 12 вольт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Дом мебели Арина | Пожаловаться на содержимое | 2019 © Все права защищены.
