Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

  • для медного провода 10 ампер на миллиметр квадратный,
  • для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

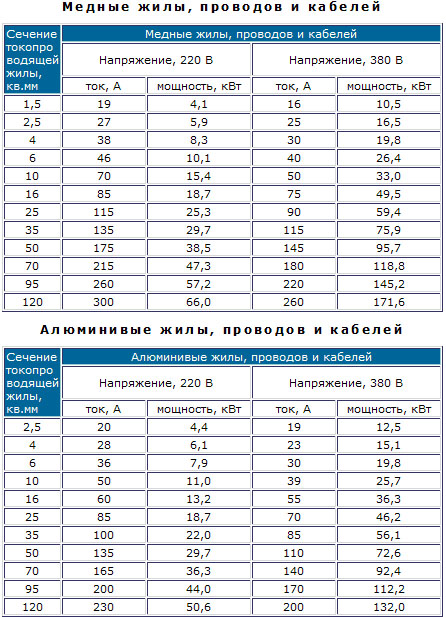

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

  • Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм2

1

1

1,5

2,5

2,5

4

6

Макс. допустимая длина кабеля при указанном сечении, м*

34,6

17,3

17,3

24,7

21,6

23

27

  • Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт

6

12

15

18

21

24

27

35

I, A

9,1

18,2

22,8

27,3

31,9

36,5

41

53,2

Сечение токопроводящей жилы, мм2

1,5

2,5

4

4

6

6

10

10

Макс. допустимая длина кабеля при указанном сечении, м*

50,5

33,6

47,6

39,7

51

44,7

66,2

51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

Сечение жил, мм2

Проводники

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:

непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

многопроволочных (гибких)

0,35

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:

по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии

под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

многопроволочных (гибких)

0,35

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2

Продукция:

Услуги:

НОВИНКА
ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

Таблица : номинальный ток электродвигателя = электромотора при полной нагрузке однофазных и 3-х фазных моторов в зависимости от напряжения 110VAC, 220VAC, 240VAC, 380VAC, 415VAC, 550VAC; Мощность 0,07-150кВт. Сила тока в зависимости от мощности





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Электродвигатели. Электромоторы.  / / Таблица : номинальный ток электродвигателя = электромотора при полной нагрузке однофазных и 3-х фазных моторов в зависимости от напряжения 110VAC, 220VAC, 240VAC, 380VAC, 415VAC, 550VAC; Мощность 0,07-150кВт. Сила тока в зависимости от мощности

Поделиться:

Таблица : номинальный ток электродвигателя = электромотора при полной нагрузке однофазных и 3-х фазных моторов в зависимости от напряжения 110VAC, 220VAC, 240VAC, 380VAC, 415VAC, 550VAC; Мощность 0,07-150кВт. Сила тока в зависимости от мощности

Таблица составлена для моторов с частотой вращения 1450rpm с обычным коэффициентом мощности и КПД. Более быстрые моторы обычно имеют меньший ток, а более медленные — более высокий.

Однофазные электродвигатели = однофазные электромоторы

Мощность

Лошадиных сил = HP

Приблизительный номинальный ток при полной нагрузке в зависимости от напряжения

1x110VAC

1x220VAC

1x240VAC

0. 07 kW

1/12

2.4

1.2

1.1

0.1 kW

1/8

3.3

1.6

1.5

0.12 kW

1/6

3.8

1.9

1.7

0.18 kW

1/4

4.5

2.3

2.1

0.25 kW

1/3

5.8

2. 9

2.6

0.37 kW

1/2

7.9

3.9

3.6

0.56 kW

3/4

11

5.5

5

0.75 kW

1

15

7.3

6.7

1.1 kW

1.5

21

10

9

1.5 kW

2

26

13

12

2. 2 kW

3

37

19

17

3 kW

4

49

24

22

3.7 kW

5

54

27

25

4 kW

5.5

60

30

27

5.5 kW

7.5

85

41

38

7. 5 kW

10

110

55

50

Трехфазные электродвигатели = Трехфазные электромоторы

Мощность

Лошадиных сил = HP

Приблизительный номинальный ток при полной нагрузке в зависимости от напряжения

3x220VAC

3x240VAC

3x380VAC

3x415VAC

3x550VAC

0. 1 kW

1/8

0.7

0.6

0.4

0.4

0.3

0.12 kW

1/6

1

0.9

0.5

0.5

0.3

0.18 kW

1/4

1.3

1.2

0.8

0.7

0.4

0.25 kW

1/3

1.6

1. 5

0.9

0.9

0.6

0.37 kW

1/2

2.5

2.3

1.4

1.3

0.8

0.56 kW

3/4

3.1

2.8

1.8

1.6

1.1

0.75 kW

1

3.5

3.2

2

1.8

1. 4

1.1 kW

1.5

5

4.5

2.8

2.6

1.9

1.5 kW

2

6.4

5.8

3.7

3.4

2.6

2.2 kW

3

9.5

8.7

5.5

5

3.5

3.0 kW

4

12

11

7

6. 5

4.7

3.7 kW

5

15

13

8

8

6

4.0 kW

5.5

16

14

9

8

6

5.5 kW

7.5

20

19

12

11

8

7.5 kW

10

27

25

16

15

11

9. 3 kW

12.5

34

32

20

18

14

10 kW

13.5

37

34

22

20

15

11 kW

15

41

37

23

22

16

15 kW

20

64

50

31

28

21

18 kW

25

67

62

39

36

26

22 kW

30

74

70

43

39

30

30 kW

40

99

91

57

52

41

37 kW

50

130

119

75

69

50

45 kW

60

147

136

86

79

59

55 kW

75

183

166

105

96

72

75 kW

100

239

219

138

125

95

90 kW

125

301

269

170

156

117

110 kW

150

350

325

205

189

142

130 kW

175

410

389

245

224

169

150 kW

200

505

440

278

255

192

Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

определяем число ватт и ампер > Флэтора

В чем измеряются единицы емкости конденсаторов

Единица измерения емкости в системе С И и других системах. Фарады через основные единицы системы. Определение кратных единиц ёмкости. Таблица перевода дольных единиц. Маркировка конденсаторов. Кодировка больших по размерам устройств…

28 02 2021 2:53:53

Физическая формула расчета эквивалентного сопротивления в цепи

Определение эквивалентного сопротивления. Разница в методике определения эквивалентного сопротивления в цепях с последовательным и параллельным соединением элементов. Расчёт при смешанном соединении устройств. Физические формулы, примеры вычислений….

25 02 2021 10:28:52

Указатели напряжений: однополюсные двухполисные, до 1000в и свыше

Назначение и виды указателей напряжений. Низковольтное и высоковольтное напряжение и приборы для их определения. Высоковольтные устройства и особенности их применения. Порядок работы с указателем высокого напряжения У В Н 10. Указатели напряжения для проверки совпадения фаз….

14 02 2021 21:21:14

Виды сетевых кабелей и для чего нужны сетевые провода

Виды сетевого кабеля: от витой пары до оптиволоконных кабелей. Коаксиальный кабель: области и история применения. Витая пара: категории и расшифровки обозначений (маркировок). Оптоволоконные сетевые провода….

08 02 2021 8:30:45

Формула для вычисления энергии электрических полей конденсаторов

Определение и формулы напряженности электрополя. Работа и энергия в электростатическом поле. Электрическое поле в конденсаторе. Определение максимальной энергии в конденсаторах. Определение энергии электрического поля через составление формул для работы….

02 02 2021 8:44:23

Схемы светодиодных ламп на 220 вольт: советы по ремонту

Принцип действия светодиодных ламп 220 в. Типы светодиодов использующихся в диодных лампах. Устройство LED-диодов: преимущества и недостатки. Драйвера и источники питания. Самостоятельный ремонт светодиодной лампы….

14 01 2021 14:28:38

Расшифровка осциллограммы: измерение осциллографом

Особенности применения цифрового аппарата осциллографа и общие принципы функционирования. Расшифровка осциллограммы. Порядок подключения осциллографов. Возможности двухканального прибора. Определение угла сдвига фаз на осциллограмме….

12 12 2020 7:32:18

Как измерить пульсацию и ее коэффициенты для светового потока

Определение и нормы коэффициентов пульсации светового потока. Причины и источники мерцаний. Измерение коэффициентов пульсаций световых потоков. Стробоскопический эффект: положительные стороны и негативные последствия. Способы борьбы с мерцаниями….

09 12 2020 0:31:49

Как сделать внешнюю антенну для 4G модема Yota своими руками

В каких случаях необходимо усиление сигнала для LTE модемов Yota. Виды внешних антенн для роутеров Yota и преимущества их использования. Самодельная антенна для Yota: из банки из алюминия, антенна Харченко и спутниковая антенна….

07 12 2020 9:37:58

Тепловые действия электротоков: формула

Закон Джоуля- Ленца и переход энергии в теплоту. Формула, отражающая тепловое действие электрического тока. Применение тепловых действий электротоков. Применение теплового свойства электротока в специальных печах для получения определенных веществ….

06 12 2020 6:37:55

Индикатор короткозамкнутых витков своими руками: почему коротит

Почему в проводах и контактах происходит короткое замыкание. Что такое короткозамкнутый виток. Причины и устранение коротких замыканий в кабелях и соединениях. В каких случаях коротит скрытая проводка. Короткие замыкания: как найти и внешние признаки….

05 11 2020 14:58:40

Нормы потребления электроэнергии

В зависимости от разных ситуаций (есть счетчик, нет счетчика, нет возможности снять показания и т.д.) существуют разные тарифы на электроэнергию….

14 10 2020 12:52:45

О требованиях безопасности при работах с электроинструментом

Ручной и станочный электроинструмент. Особенности эксплуатации ручного электроинструмента. Факторы опасности при использовании ручных Э И. Техника безопасности при пользовании ручными электроинструментами. Требования безопасности при работе с электроинструментом….

11 10 2020 13:30:32

О Николе Тесле: трансформатор Теслы, опыты Теслы

Историческая справка о Николе Тесле. Закон Теслы. Как собрать мини катушку Теслы своими руками. Единица измерения электромагнитной индукции — это тоже Тесла. Тайна Николы Теслы. Опыты и эксперименты….

08 10 2020 21:47:47

Выпаиваем микросхемы из плат: распайка деталей паяльником

Принципы безопасной работы с полупроводниковыми радиодеталями. Типы микросхем и общие правила выпаивания деталей. Перетягивание припоя с места припайки на медные провода, смоченные флюсом. Использование паяльника с отсосом….

06 10 2020 14:32:55

Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток*, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм Допустимый длительный ток нагрузки для проводов и кабелей, А Номинальный ток автомата защиты, А Предельный ток автомата защиты, А Максимальная мощность однофазной нагрузки при U=220 B Характеристика примерной однофазной бытовой нагрузки
1,5 19 10 16 4,1 группа освещения и сигнализации
2,5 27 16 20 5,9 розеточные группы и электрические полы
4 38 25 32 8,3 водонагреватели и кондиционеры
6 46 32 40 10,1 электрические плиты и духовые шкафы
10 70 50 63 15,4 вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей 1,5
Линии от этажных до квартирных щитков и к расчетному счетчику 2,5
Линии распределительной сети (стояки) для питания квартир 4



Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Калькулятор перевода силы тока в мощность

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I = P / U, где

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Корень из трех приблизительно равен 1,73.

То есть, в одном ватте 4,5 мАм (1А = 1000мАм) при напряжении в 220 вольт и 0,083 Am при 12 вольтах.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

61224220380Вольт
5 Ватт0,830,420,210,020,008Ампер
6 Ватт1,000,50,250,030,009Ампер
7 Ватт1,170,580,290,030,01Ампер
8 Ватт1,330,670,330,040,01Ампер
9 Ватт1,50,750,380,040,01Ампер
10 Ватт1,670,830,420,050,015Ампер
20 Ватт3,331,670,830,090,03Ампер
30 Ватт5,002,51,250,140,045Ампер
40 Ватт6,673,331,670,130,06Ампер
50 Ватт8,334,172,030,230,076Ампер
60 Ватт10,005,002,500,270,09Ампер
70 Ватт11,675,832,920,320,1Ампер
80 Ватт13,336,673,330,360,12Ампер
90 Ватт15,007,503,750,410,14Ампер
100 Ватт16,678,334,170,450,15Ампер
200 Ватт33,3316,678,330,910,3Ампер
300 Ватт50,0025,0012,501,360,46Ампер
400 Ватт66,6733,3316,71,820,6Ампер
500 Ватт 83,3341,6720,832,270,76Ампер
600 Ватт100,0050,0025,002,730,91Ампер
700 Ватт116,6758,3329,173,181,06Ампер
800 Ватт133,3366,6733,333,641,22Ампер
900 Ватт150,0075,0037,504,091,37Ампер
1000 Ватт166,6783,3341,674,551,52Ампер

Зачем нужен калькулятор

Онлайн калькулятор позволит быстро перевести ток в мощность. Он позволяет пересчитать потребляемую силу тока 1 Ампер в Ватт мощности, какого-либо потребителя при напряжении 12 либо 220 и 380 Вольт.

Такой перевод мощности используют как при подборе генератора для потребителей тока в бортсети автомобиля 12 Вольт с постоянным током, так и в бытовой электронике, при прокладывании проводки.

Поэтому калькулятор перевода мощности в амперы или силу тока в ватты потребуется абсолютно всем электрикам или тем, кто занимается ею и хочет быстро перевести эти единицы. Но все же калькулятор главным образом предназначен для автовладельцев. С его помощью можно посчитать каждый электрокомпонент в автомобиле и использовать полученную сумму, чтобы понять, сколько электричества должен вырабатывать генератор или какой емкостью поставить аккумулятор.

Как пользоваться

Чтоб воспользоваться быстрым переводом и пересчитать Ампер в мощность Ватт необходимо будет:

  1. Ввести значение напряжения, которое питает источник.
  2. В одной ячейке указать значение потребляемого тока (в списке можно выбрать Ампер либо мАм).
  3. В другом поле сразу появится результат пересчета “ток в мощность” (по умолчанию отображается в Ватт, но есть возможность установить и кВт, тогда значение автоматически пересчитается в киловатты мощности).

Преобразование можно сделать как с амперов в ватты, так и на оборот с W в A, достаточно просто сразу ввести мощность потребителя, и тогда в другой ячейке отобразится сила потребляемого тока в сети с конкретно указанным напряжением.

Часто задаваемые вопросы

  • Сколько Ватт в Ампере?

    Если речь об автомобильной сети, то в одном ампере 12 Ватт при напряжении 12В. В бытовой электросети 220 Вольт, сила тока в 1 ампер будет равна мощности потребителя на 220 Ватт, но если речь идет о промышленной сети 380 Вольт, то 657 Ватт в ампере.

  • 12 ампер сколько ватт?

    Сколько ватт мощности при 12 амперах потребления тока будет зависеть от того в сети с каким напряжением работает сам потребитель. Так 12А это может быть: 144 Ватт в автомобильной сети 12V; 2640 Ватт в сети 220V; 7889 Ватт в электросети 380 Вольт.

  • 220 ватт сколько ампер?

    Сила тока потребителя мощностью 220 Ватт будет отличаться зависимо от сети, в которой он работает. Это может быть: 18A при напряжении 12 Вольт, 1A если напряжение 220 Вольт либо 6A, когда потребление тока происходит в сети 380 Вольт.

  • 5 ампер сколько ватт?

    Чтобы узнать сколько Ватт потребляет источник на 5 ампер достаточно воспользоваться формулой P = I * U. То есть если потребитель включен в автомобильную сеть где всего 12 Вольт, то 5А будет 60W. При потреблении 5 ампер в сети 220V означает что мощность потребителя составляет 1100W. Когда потребление пяти ампер происходит в двухфазной сети 380V, то мощность источника составляет 3290 Ватт.

Онлайн калькулятор перевода Ватт в Амперы для определения нагрузки

Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д. При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм. В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.

Онлайн калькулятор по расчету ватт в амперы

Для получения результата обязательно указывать напряжение и потребляемую мощность.

В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения.

Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.

  1. Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
  2. Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
  3. В вольтах измеряется напряжение протекания электрического тока.



Чтобы перевод ватт в амперы калькулятор используется очень просто, пользователь должен ввести в указанные графы показатель напряжения (В), далее потребляемую мощность агрегата (Вт) и нажать кнопку рассчитать. Через несколько секунд программа покажет точный результат силы тока в амперах. Формула сколько ватт в ампере

Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором  мощности  позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре

шением. Все просто и доступно!

Таблица значенийТаблица  расчета Ампер и нагрузки в Ватт

Видео по теме:  определения мощности и силы тока

Видео:

Видео:

Номинальные значения рабочей мощности и тока электродвигателей

Классы компонентов: 1.6.1.1.1. Модульные автоматические выключатели (ВАМ, МСВ), 1.6.5.1. Модульные контакторы, 1.6.1.2.1. Мотор-автоматы (автоматические выключатели защиты двигателей, MPCB), 1.6.1.3.1. Автоматические выключатели в литом корпусе (MCCB), 1.6.5.2. Контакторы, 1.6.5.3. Пускатели, 1.6.5.4. Реле перегрузки и аксессуары к ним, 1. 12. Электродвигатели и приводная техника


Значения тока, приведенные ниже, относятся к стандартным трехфазным четырехполюсным асинхронным электродвигателям с КЗ ротором (1500 об/мин при 50 Гц, 1800 об/мин при 60 Гц). Данные значения представлены в качестве ориентира и могут варьироваться в зависимости от производителя электродвигателя и количества полюсов.

Мощность электродвигателя Номинальный ток электродвигателя: стандартные значения обозначены синим цветом
(в соответствии с МЭК 60947-4-1, приложение G)
220В 230В 240В 380В 400В 415В 440В 500В 660В 690В
0,06 кВт 0,37 0,35 0,34 0,21 0,2 0,19 0,18 0,16 0,13 0,12
0,09 кВт 0,54 0,52 0,5 0,32 0,3 0,29 0,26 0,24 0,18 0,17
0,12 кВт 0,73 0,7 0,67 0,46 0,44 0,42 0,39 0,32 0,24 0,23
0,18 кВт 1 1 1 0,63 0,6 0,58 0,53 0,48 0,37 0,35
0,25 кВт 1,6 1,5 1,4 0,9 0,85 0,82 0,74 0,68 0,51 0,49
0,37 кВт 2 1,9 1,8 1,2 1,1 1,1 1 0,88 0,67 0,64
0,55 кВт 2,7 2,6 2,5 1,6 1,5 1,4 1,3 1,2 0,91 0,87
0,75 кВт 3,5 3,3 3,2 2 1,9 1,8 1,7 1,5 1,15 1,1
1,1 кВт 4,9 4,7 4,5 2,8 2,7 2,6 2,4 2,2 1,7 1,6
1,5 кВт 6,6 6,3 6 3,8 3,6 3,5 3,2 2,9 2,2 2,1
2,2 кВт 8,9 8,5 8,1 5,2 4,9 4,7 4,3 3,9 2,9 2,8
3 кВт 11,8 11,3 10,8 6,8 6,5 6,3 5,7 5,2 4 3,8
4 кВт 15,7 15 14,4 8,9 8,5 8,2 7,4 6,8 5,1 4,9
5,5 кВт 20,9 20 19,2 12,1 11,5 11,1 10,1 9,2 7 6,7
7,5 кВт 28,2 27 25,9 16,3 15,5 14,9 13,6 12,4 9,3 8,9
11 кВт 39,7 38 36,4 23,2 22 21,2 19,3 17,6 13,4 12,8
15 кВт 53,3 51 48,9 30,5 29 28 25,4 23 17,8 17
18,5 кВт 63,8 61 58,5 36,8 35 33,7 30,7 28 22 21
22 кВт 75,3 72 69 43,2 41 39,5 35,9 33 25,1 24
30 кВт 100 96 92 57,9 55 53 48,2 44 33,5 32
37 кВт 120 115 110 69 66 64 58 53 40,8 39
45 кВт 146 140 134 84 80 77 70 64 49,1 47
55 кВт 177 169 162 102 97 93 85 78 59,6 57
75 кВт 240 230 220 139 132 127 116 106 81 77
90 кВт 291 278 266 168 160 154 140 128 97 93
110 кВт 355 340 326 205 195 188 171 156 118 113
132 кВт 418 400 383 242 230 222 202 184 140 134
160 кВт 509 487 467 295 280 270 245 224 169 162
200 кВт 637 609 584 368 350 337 307 280 212 203
250 кВт 782 748 717 453 430 414 377 344 261 250
315 кВт 983 940 901 568 540 520 473 432 327 313
355 кВт 1109 1061 1017 642 610 588 535 488 370 354
400 кВт 1255 1200 1150 726 690 665 605 552 418 400
500 кВт 1545 1478 1416 895 850 819 745 680 515 493
560 кВт 1727 1652 1583 1000 950 916 832 760 576 551
630 кВт 1928 1844 1767 1116 1060 1022 929 848 643 615
710 кВт 2164 2070 1984 1253 1190 1147 1043 952 721 690
800 кВт 2446 2340 2243 1417 1346 1297 1179 1076 815 780
900 кВт 2760 2640 2530 1598 1518 1463 1330 1214 920 880
1000 кВт 3042 2910 2789 1761 1673 1613 1466 1339 1014 970

Децибел дБ для диаграммы мощности и тока или напряжения | Уровни децибел

Тележка уровней децибел в зависимости от соотношения мощности, напряжения и тока.


Децибел, дБ Учебное пособие включает:
Децибел, дБ — основы Таблица уровней децибел дБмВт в дБВт и таблица преобразования мощности Таблица преобразования дБм в ватты и вольты онлайн калькулятор дБ, децибел Неперс


В таблице ниже представлена ​​диаграмма уровней децибел, преобразованных в отношения мощности, отношения напряжения и тока.

Уровни децибел выбираются для большого количества различных значений, чтобы можно было легко оценить уровни децибел в цепи или системе.

График децибел / Таблица уровней дБ
Децибел, дБ Уровень Коэффициент мощности Коэффициент тока или напряжения
0,1 1.023 1.012
0.2 1.047 1.023
0,3 1. 072 1.035
0,4 1.096 1.047
0,5 1,122 1.059
0,6 1,148 1.072
0.7 1,175 1.084
0,8 1.202 1.096
0,9 1,230 1,109
1,0 1,259 1,122
2,0 1,585 1,259
3.0 1,995 1,413
4,0 2,512 1,585
5,0 3,162 1. 778
6,0 3,981 1,995
7,0 5,012 2,239
8.10 100000

Эта таблица различных уровней децибел, связанных с различными отношениями мощности и напряжения или тока, может быть полезна для быстрого определения отношения мощностей, выраженного в децибелах.

Следует помнить, что при использовании отношений напряжения или тока два показания следует снимать для точек с одинаковым импедансом, в противном случае это необходимо учитывать. В противном случае указанные уровни децибел будут неверными.

Дополнительные основные понятия:
Напряжение Текущий Сопротивление Емкость Мощность Трансформеры Радиочастотный шум Децибел, дБ Q, добротность
Вернуться в меню «Основные понятия».. .

Электрический блок

Вольт (В)

Определение вольт

Вольт — электрическая единица измерения напряжения или разности потенциалов (обозначение: В).

Один вольт определяется как потребление энергии в один джоуль на электрический заряд в один кулон.

1 В = 1 Дж / Кл

Один вольт равен току, умноженному на 1 ампер на сопротивление 1 Ом:

1 В = 1 А ⋅ 1 Ом

Алессандро Вольта

Блок Volt назван в честь итальянца Алессандро Вольта. физик, который изобрел электрическую батарею.

Субблоки вольт и таблица преобразования

наименование символ преобразование , пример
мкв мкВ 1 мкВ = 10 -6 В В = 30 мкВ
милливольт мВ 1 мВ = 10 -3 В В = 5 мВ
вольт В

В = 10 В
киловольт кВ 1 кВ = 10 3 В В = 2 кВ
мегавольт МВ 1 мВ = 10 6 В В = 5 мВ

Преобразование из вольт в ватты

Мощность в ваттах (Вт) равна напряжению в вольтах (В), умноженному на ток в амперах (A):

Вт (Вт) = вольт (В) × ампер (A)

Конвертация из вольт в джоули

Энергия в джоулях (Дж) равна напряжению в вольтах (В). умножить на электрический заряд в кулонах (Кл):

джоулей (Дж) = вольт (В) × кулоны (Кл)

Преобразование из вольт в амперы

Ток в амперах (А) равен напряжению в вольтах (В) деленное на сопротивление в омах (Ом):

ампер (А) = вольт (В) / ом (Ом)

Ток в амперах (A) равен мощности в ваттах (Вт). разделить на напряжение в вольтах (В):

ампер (А) = ватт (Вт) / вольт (В)

Преобразование из вольт в электрон-вольт

Энергия в электронвольтах (эВ) равна разности потенциалов или напряжению в вольтах (В), умноженному на электрический заряд в зарядах электронов (е):

электронвольт (эВ) = вольт (В) × заряд электрона (е)

= вольт (В) × 1.602176e-19 кулонов (C)


См. Также

Ампер (А), электрический блок

Определение ампер

Ампер или ампер (обозначение: A) — это единица измерения электрического тока.

Устройство Ampere названо в честь Андре-Мари Ампера из Франции.

Один ампер определяется как ток, протекающий с электрическими заряд одного кулона в секунду.

1 А = 1 К / с

Амперметр

Амперметр или амперметр — это электрический прибор, который используется для измерения электрического тока в амперах.

Когда мы хотим измерить электрический ток на нагрузке, амперметр подключается последовательно к нагрузке.

Сопротивление амперметра близко к нулю, поэтому он не будет влияют на измеряемую цепь.

Таблица префиксов единиц ампер

наименование символ преобразование , пример
микроампер (микроампер) мкА 1 мкА = 10 -6 А I = 50 мкА
миллиампер (миллиампер) мА 1 мА = 10 -3 А I = 3 мА
ампер (амперы) А

I = 10A
килоампер (килоампер) кА 1кА = 10 3 А I = 2кА

Как преобразовать ампер в микроампер (мкА)

Ток I в микроамперах (мкА) равен току I в амперах (А), деленному на 1000000:

I (мкА) = I (A) /1000000

Как преобразовать амперы в миллиампера (мА)

Ток I в миллиамперах (мА) равен току I в амперах (А), деленному на 1000:

I (мА) = I (A) /1000

Как перевести ампер в килоампер (кА)

Ток I в килоамперах (мА) равен току I в амперах (А), умноженному на 1000:

I (кА) = I (A) ⋅ 1000

Как преобразовать амперы в ватты (Вт)

Мощность P в ваттах (Вт) равна току I в амперах (A), умноженному на напряжение V в вольтах (В):

P (W) = I (A) V (V)

Как перевести ампер в вольты (В)

Напряжение V в вольтах (В) равно мощности P в ваттах (Вт), деленной на ток I в амперах (A):

V (V) = P (W) / I (A)

Напряжение V в вольтах (В) равно току I в амперах (А), умноженному на сопротивление R в омах (Ом):

В (В) = I (A) R (Ом)

Как преобразовать амперы в Ом (Ом)

Сопротивление R в омах (Ом) равно напряжению V в вольтах (В), деленному на ток I в амперах (A):

R (Ом) = В (В) / I (A)

Как перевести амперы в киловатты (кВт)

Мощность P в киловаттах (кВт) равна току I в амперах (A), умноженному на напряжение V в вольтах (В), деленному на 1000:

P (кВт) = I (A) В (В) /1000

Как перевести ампер в киловольт-ампер (кВА)

Полная мощность S в киловольт-амперах (кВА) равна действующему значению тока I RMS в амперах (A), умноженное на действующее значение напряжения V RMS в вольтах (В), деленное на 1000:

S (кВА) = I RMS (A) В RMS (В) /1000

Как преобразовать амперы в кулоны (К)

Электрический заряд Q в кулонах (Кл) равен току I в амперах (А), умноженному на время протекания тока t в секундах (с):

Q (C) = I (A) t (s)


См.

Также Электродвигатели

— ток полной нагрузки

В качестве «практических правил» номинальную мощность в амперах можно оценить как

  • 115 вольт двигатель — однофазный: 14 ампер / л.с.
  • 230 вольт двигатель — однофазный: 7 ампер / л.с.
  • 230 вольт двигатель — 3-фазный: 2.5 ампер / л.с.
  • 460 вольт двигатель — 3-фазный: 1,25 ампер / л.с.

Всегда проверяйте информацию на паспортной табличке перед проектированием защитных устройств, проводки и коммутационного устройства.

Однофазные двигатели — л.с. и токи полной нагрузки

Ожидается, что двигатель данной номинальной мощности будет передавать это количество механической мощности на вал двигателя. Имейте в виду, что КПД двигателя не рассчитывается по приведенным ниже значениям для кВт и ампер.Необходимо учитывать КПД двигателя, чтобы избежать недостаточной мощности источника питания.

Мощность Ток полной нагрузки (А)
(л.с.) (кВт) 115 В 208 В 230 В
1/6 0,13 4,4 2,4 2,2
1/4 0,19 5,8 3.2 2,9
1/3 0,25 7,2 4,0 3,6
1/2 0,38 9,8 5,4 4,9
3/4 0,56 13,8 7,6 6,9
1 0,75 16 8,8 8
1 1/2 1,1 20 11 10
2 1.5 24 13,2 12
3 2,3 34 18,7 17
5 3,8 56 30,8 28

Примечание что большинство электродвигателей рассчитаны на работу от 50% до 100% номинальной нагрузки, а максимальный КПД обычно составляет около 75% номинальной нагрузки. Для двигателя мощностью 1 л.с. нагрузка обычно должна находиться в диапазоне от 1/2 до 1 л.с. с максимальной эффективностью при 3/4 л.с.

Типичные диапазоны нагрузок:

  • Допустимые на короткий период: 20 — 120%
  • Допустимые для работы: 50 — 100%
  • Оптимальный КПД: 60 — 80%

Электродвигатель с сервисным фактором может иногда появляться быть перегруженным. Перегрузка со временем снизит КПД двигателя.

Трехфазные двигатели — л. Коэффициент

(л.с.) (кВт) 115 В 230 В 460 В 575 В 2300 В 230 В 460 В 575 В 2300 В 1/2 0.38 4 2 1 0,8 3/4 0,56 5,6 2,8 1,4 1,1 1 0,75 7,2 3,6 1,8 1,4 1 1/2 1,1 10. 4 5,2 2,6 2,1 2 1,5 13,6 6,8 3,4 2,7 3 31 2,3 9,6 4,8 3,9 5 3,8 15,2 7,6 6.1 7 1/2 5,6 22 11 9 10 7,5 28 14 11 15 11 42 21 17 20 15 54 27 9 22940 25 19 68 34 27 53 26 21 30 23 80 40 32 63 32 26 900 17 40 30 104 52 41 83 41 33 50 38 130 65 52 104 52 42 60 45 154 77 62 16 123 61 49 12 75 56 192 96 77 20 155 78 62 15 100 75 248 124 99 26 202 101 81 20
  • 1 л. с. (в лошадиных силах по английски) = 745.7 Вт = 0,746 кВт = 550 фут-фунт / с = 2545 БТЕ / ч = 33,000 фут-фунт / м = 1,0139 метрическая мощность в лошадиных силах ~ = 1,0 кВА

Двигатели постоянного тока — мощность и токи полной нагрузки

Мощность Постоянный ток (A)
(л.с.) (кВт) 230 В 440 В
1/4 0,19 0,81 0.42
1/3 0,25 1,1 0,56
1/2 0,37 1,6 0,85
3/4 0,56 2,4 1,3
1 0,75 3,2 1,7
1 1/2 1,1 4,9 2,5
2 1,5 6. 5 3,4
3 2,2 9,7 5,1
5 3,7 16 8,5
7 1/2 5,6 24 13
10 7,5 32 17
15 11 49 25
20 15 65 34
30 22 97 51
50 37 162 85
75 56 243 127
100 75 324 170
  • для 115 В — усилитель в два раза больше, чем для 230 В

Решено: Создание новой таблицы из ex isting one и groupin…

Привет, это было бы M-решение:

 лет
    Источник = Table.FromRows (Json.Document (Binary.Decompress (Binary. FromText ( "hdVtbsMgDAbgq0z9XVHbYD58lar3v8aMaaAFKqR1i8ir5Jkx7vN5w9v9BuEB9CDA8odeqAh6XQ36ofrRdf2DNenrItZVjDVS1 + wuQSJXb3p4ID0wF30Wig8C8PWG6XUjwuD0ma / 70176mQmiP542pA4xMFwishzE7HASkWA8iEYkFFfYRH7KsACJTxvR5WgVtF / 1dq4RDN75CeT1VQfQiGiJcjJQWECBBX + BzIF2h68ahUZCdnkhBX8kXRElRTIST5koWIR5Q + oQ5HdpfDGDNZOnZdeCEB9EIxKyK2iiOGWSQJAAG9HlsAsefVRajcDBJNJ35YNoROq2tc5OiyioqPwQGcTam6xIsbd8Rr8cNhY + ddKIKAmKkfKUyXrShHfnv0Osz1pjWV2sVBBoqVIUOlVpRJSkj6ukOaPzSElxQ + OQU + LUSbmRgisTKQmemntElOS9kRAWE + UB2 / VSl2C + JGayf4CAo + PFxOlouiJq0vFmpml0E + hIEtzVqUuwH7TPQbkZ3doGp60bkdpNrcFxmt2Eol1nHTKbuoRsx / pgerdTLEudivhTh5 + Idu / chjdO05tIIG2 / T4aE8JpRrU5vk3fp21RrfhhNH5H6hdJGE4bFpBOVNtNySOyKuwnzj73Tmp / G5Uekfu3mZpomOClIz134YTIJ1dXSt66RMxfwIfCBase64), Compression.Deflate)), пусть _t = ((type text) meta [Serialized.Text = true]) в таблице типов [Index = _t, DateSys = _t, Day = _t, Month = _t, Year = _t, Start_Hour = _t, Start_Minute = _t, End_Hour = _t, End_Minute = _t, Minutes_Production = _t, Seconds_Production = _t, Weight = _t, Hours = _t, Date = _t, # "Date & Time" = _t, # "Weight / Time" = _t]),
    # "Измененный тип" = Table. TransformColumnTypes (Источник, {{"Индекс", Int64.Type}, {"DateSys", тип datetime}, {"День", Int64.Type}, {"Месяц", Int64.Type}, {"Год", Int64.Type}, {"Start_Hour", Int64.Type}, {"Start_Minute", Int64.Type}, {"End_Hour", Int64.Type}, {"End_Minute", Int64. Type}, {"Minutes_Production", Int64.Type}, {"Seconds_Production", Int64.Type}, {"Weight", Int64.Type}, {"Hours", type datetime}, {"Date", type date} , {"Дата и время", тип datetime}, {"Вес / время", Int64.Type}}),
    # "Добавлен индекс" = Table.AddIndexColumn (# "Измененный тип", "Индекс.1", 0, 1),
    # "Добавлен индекс1" = Table.AddIndexColumn (# "Добавлен индекс", "Индекс.2", 1, 1),
    # "Объединенные запросы" = Таблица.NestedJoin (# "Добавлен индекс1", {"Индекс.2"}, # "Добавлен индекс1", {"Индекс.1"}, "NextTime", JoinKind.LeftOuter),
    # "Expanded NextTime" = Table.ExpandTableColumn (# "Объединенные запросы", "NextTime", {"Дата и время"}, {"Дата и время.Next"}),
    # "Filled Down" = Table.FillDown (# "Expanded NextTime", {"Date & Time. Next"}),
    # "Added Custom" = Table.AddColumn (# "Filled Down", "Minutes", each ([# "Date & Time.Next"] - [# "Date & Time"]) * 24 * 60),
    # "Changed Type1" = Table.TransformColumnTypes (# "Added Custom", {{"Minutes", type number}}),
    # "Добавлен Custom1" = Таблица.AddColumn (# "Changed Type1", "ListOfMinutes", каждый {1 .. [Minutes]}),
    # "Expanded ListOfMinutes" = Table.ExpandListColumn (# "Добавлен Custom1", "ListOfMinutes"),
    # "Замененное значение" = Table.ReplaceValue (# "Expanded ListOfMinutes", null, 0, Replacer.ReplaceValue, {"ListOfMinutes"}),
    # "Added Custom2" = Table.AddColumn (# "Replaced Value", "MinuteDateTime", каждое [# "Date & Time"] + #duration (0,0, [ListOfMinutes] - 1,0) как datetime),
    # "Вставленное время" = Table.AddColumn (# "Добавлен Custom2", "Время", каждый DateTime.Время ([MinuteDateTime]), введите время),
    # "Added Custom3" = Table.AddColumn (# "Inserted Time", "15MinuteInterval", каждый Time.From (Number.RoundUp (Number.From ([Time]) * (24 * 4), 0) / (24 * 4))),
    # "Added Custom4" = Table. AddColumn (# "Added Custom3", "Interval", каждый DateTime.From (Date.From ([MinuteDateTime]) & [15MinuteInterval])),
    # "Grouped Rows" = Table.Group (# "Added Custom4", {"Date & Time", "Interval"}, {{"Weight / Time", каждая List.Sum ([# "Weight / Time"]), введите номер}})
в
    # "Сгруппированные строки"

Но, похоже, проблема с последовательностью ваших данных.Может поэтому у вас проблема с DAX-решением .:

Таблица преобразования: Мощность

6666667 [джоуль / сек] [Вт]
Таблица преобразования: Мощность
Название устройства Отношение к ваттам [джоули / сек] [Вт]
БТЕ / час [БТЕ / час] [международный] 0,293071070172222 [Джоули / сек] [Вт]
БТЕ / час [БТЕ / час] [ISO] 0.292
БТЕ / час [БТЕ / час] [термохимический] 0,292875073455556 [джоуль / сек] [Вт]
БТЕ / мин [БТЕ / мин] [термохимический] 17,5725044073333 [джоулей / сек] [Вт]
БТЕ / мин [БТЕ / мин] [ISO] 17,575 [джоулей / сек] [Вт]
БТЕ / мин [БТЕ / мин] [ международный] 17,5842642103333 [джоуля / сек] [Вт]
БТЕ / сек [БТЕ / сек] [международный] 1055. 05585262 [джоулей / сек] [Вт]
БТЕ / сек [БТЕ / сек] [ISO] 1054,5 [джоулей / сек] [Вт]
БТЕ / сек [БТЕ / сек] [термохимический] 1054,35026444 [джоулей / сек] [Вт]
калорий / час [кал / час] [международный] 0,001163 [джоулей / сек] [Вт]
калорий / час [кал / час] [ термохимический] 0,00116222222222222 [джоули / сек] [Вт]
калорий в минуту [кал / мин] [термохимический] 0.0697333333333333 [джоулей / сек] [Вт]
калорий в минуту [кал / мин] [международный] 0,06978 [джоулей / сек] [Вт]
калорий / сек [кал / сек] [международный] 4,1868 [джоулей / сек] [Вт]
калорий в секунду [кал / с] [термохимических] 4,184 [джоулей / сек] [Вт]
эрг / час [эрг / час] 2,7777778E-11 [джоуль / сек] [Вт]
эрг / мин [эрг / мин] 1,666667E-9 [джоуль / сек] [Вт]
эрг / сек [эрг / сек] ] 1E-7 [джоуль / сек] [Вт]
фут-фунт / час [фут-фунт / час] 3. 766161E-4 [джоуль / сек] [Вт]
фут-фунт / мин [фут-фунт / мин] 0,0225969658055233 [джоуль / сек] [Вт]
фут-фунт / сек [фут-фунт / сек] 1,3558179483314 [джоулей / сек] [Вт]
лошадиных сил [л.с.] [европейская электрическая мощность] 333,616621144537 [джоулей / сек] [Вт]
лошадиных сил [л.с. [джоули / сек] [Вт]
лошадиные силы [л.с.] [английские, механические] 76.0402249068 [джоулей / сек] [Вт]
лошадиных сил [л.с.] [метрических] 735,49875 [джоулей / сек] [Вт]
люксек 1,333224E-4 [джоулей / сек] [Вт]
ньютон-метр / час 2,777778E-11 [джоуль / сек] [Вт]
ньютон-метр / мин 1,666667E-9 [джоуль / сек] [Вт]
ньютон-метр / сек 4,184 [джоулей / сек] [Вт]
браслет 980. 665 [джоулей / сек] [Вт]
вольт-ампер [ВА] [DC] 1 [джоулей / сек] [Вт]
вольт-ампер [ВА] [AC, PF = 90%] 0,9 [джоулей / сек] [Вт]
вольт-ампер [ВА] [AC, PF = 80%] 0,8 [джоулей / сек] [Вт]
ватт [джоулей / сек] [Вт ] 1 [джоуль / сек] [Вт]

Диаграммы тока двигателя | R&M Electrical Group

Диаграммы тока двигателей | R&M Electrical Group

ЛУЧШЕ • УМНЕЕ • БЕЗОПАСНЕЕ

Технические ресурсы

Мы собрали ряд технических ресурсов для использования в качестве справочника по проектам в области электротехники.

Скачать в PDF

Таблицы выбора — трехфазные двигатели

Асинхронные двигатели — таблицы токов при полной нагрузке (примерно 1450 об / мин)
(приведены в качестве руководства для выбора подходящего механизма управления MEM). Таблицы основаны на двигателях со средней эффективностью и коэффициентом мощности примерно 1450 об / мин. Двигатели с более высокой скоростью обычно потребляют меньший ток, чем указано в таблице; в то время как двигатели с более низкой скоростью обычно потребляют более высокий ток. Эти цифры могут сильно отличаться, особенно для однофазных двигателей, и инженеры должны, когда это возможно, определять фактическое f.l.c из паспортной таблички двигателя в каждом случае.

Однофазные двигатели

НОМИНАЛ ДВИГАТЕЛЯ HP ПРИМ. F.L.C. НАПРЯЖЕНИЕ НА ЛИНИИ
110 В переменного тока 220 В переменного тока 240 В переменного тока
0,07 кВт 1/12 2,4 1,2 1,1
0,1 кВт 1/8 3,3 1.6 1,5
0,12 кВт 1/6 3,8 1,9 1,7
0,18 кВт 1/4 4,5 2,3 2,1
0,25 кВт 1/3 5,8 2,9 2,6
0,37 кВт 1/2 7,9 3,9 3,6
0,56 кВт 3/4 11 5. 5 5
0,75 кВт 1 15 7,3 6,7
1,1 кВт 1,5 21 10 9
1,5 кВт 2 26 13 12
2,2 кВт 3 37 19 17
3 кВт 4 49 24 22
3.7 кВт 5 54 27 25
4 кВт 5,5 60 30 27
5,5 кВт 7,5 85 41 38
7,5 кВт 10 110 55 50

Трехфазные двигатели

НОМИНАЛ ДВИГАТЕЛЯ HP ПРИМ.F.L.C. НАПРЯЖЕНИЕ НА ЛИНИИ
220 В переменного тока 240 В переменного тока 380 В переменного тока 415 В переменного тока 550 В переменного тока
0,1 кВт 1/8 0,7 0,6 0,4 0,4 0,3
0,12 кВт 1/6 1 0,9 0,5 0,5 0,3
0,18 кВт 1/4 1. 3 1,2 0,8 0,7 0,4
0,25 кВт 1/3 1,6 1,5 0,9 0,9 0,6
0,37 кВт 1/2 2,5 2,3 1,4 1,3 0,8
0,56 кВт 3/4 3,1 2,8 1,8 1,6 1,1
0.75 кВт 1 3,5 3,2 2 1,8 1,4
1,1 кВт 1,5 5 4,5 2,8 2,6 1,9
1,5 кВт 2 6,4 5,8 3,7 3,4 2,6
2,2 кВт 3 9,5 8,7 5,5 5 3.5
3,0 кВт 4 12 11 7 6,5 4,7
3,7 кВт 5 15 13 8 8 6
4,0 кВт 5,5 16 14 9 8 6
5,5 кВт 7,5 20 19 12 11 8
7. 5 кВт 10 27 25 16 15 11
9,3 кВт 12,5 34 32 20 18 14
10 кВт 13,5 37 34 22 20 15
11 кВт 15 41 37 23 22 16
15 кВт 20 64 50 31 28 21
18 кВт 25 67 62 39 36 26
22 кВт 30 74 70 43 39 30
30 кВт 40 99 91 57 52 41
37 кВт 50 130 119 75 69 50
45 кВт 60 147 136 86 79 59
55 кВт 75 183 166 105 96 72
75 кВт 100 239 219 138 125 95
90 кВт 125 301 269 170 156 117
110 кВт 150 350 325 205 189 142
130 кВт 175 410 389 245 224 169
150 кВт 200 505 440 278 255 192

Загрузить в формате PDF

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за любую содержащуюся там информацию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
