Размеры камина: чертежи, схемы, порядовки

Содержание:

1. Какими должны быть размеры
2. Фундамент
3. Как сделать фундамент под печь или камин
4. Основное о каминном основании

Символом дома с давних пор является очаг. Пусть появляются новые технологии, различные устройства, приборы для коммуникаций, но камин с мерцающим огоньком они никогда не смогут заменить. Хозяева, всегда начиная строить дом, первым делом продумывают о том, где же все-таки поставить печь или камин и каковыми должны быть размеры камина.

В статье рассказывается о том, какими могут размеры камина, где лучше его разместить, как правильно рассчитывается размер топки. Представленные фото и видео послужат дополнительной подсказкой к изложенному материалу.

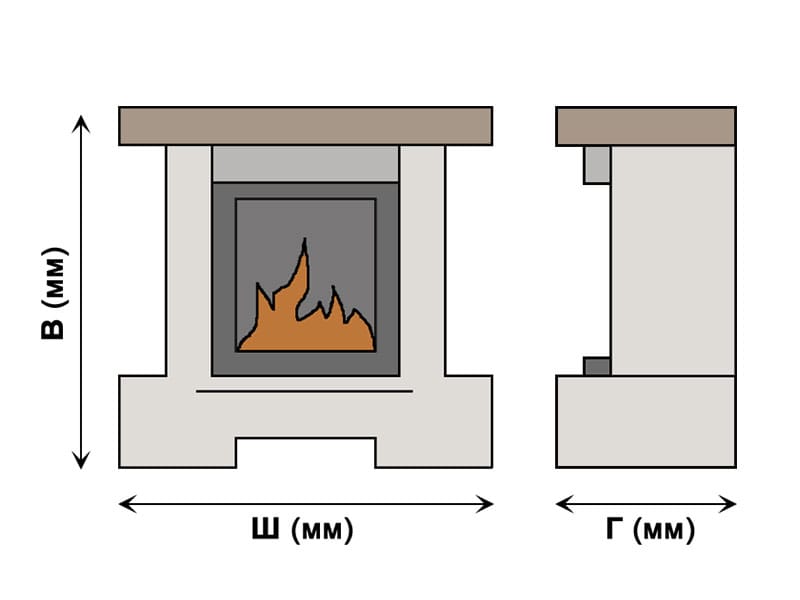

Какими должны быть размеры

Таблица с размерами элементов камина

Элементы камина	Площать помещения, м2
	12	15	20	25	30	40
Ширина портала	50	60	70	80	90	100
Высота портала	42	49	56	63	70	77
Глубина топливника	30	32	35	38	40	42
Высота задней стенки топливника	36	36	36	36	36	36
Ширина задней стенки топливника	30	40	45	50	60	70
Высота дымосборника	57	60	63	66	70	80
Сечение дымохода с шероховатыми стенками	14х27	14х27	27х27	27х27	27х40	27х40
Сечение дымохода с гладкими стенками	14х24	14х27	14х27	27х27	27х27	27х27

Размеры очага всегда зависят от параметров помещения. Имеются единые стандарты, так для комнат объемом от сорока и до восьмидесяти куб/м необходимо, чтобы топка составляла от 1 к 50 не менее 1 к 70 части от объема. Должна быть правильно рассчитана каминная топка, размеры должны соответствовать стандартным требованиям.

Согласно этим расчетам площадь топочных отверстий должна составлять от 0,2 до 0,4 кв. м. Высота топки должна равняться 3/3 части к ширине. Из этих данных топка должна быть 36Х45 и 52Х77 см. Чертеж камина с размерами указан ниже.

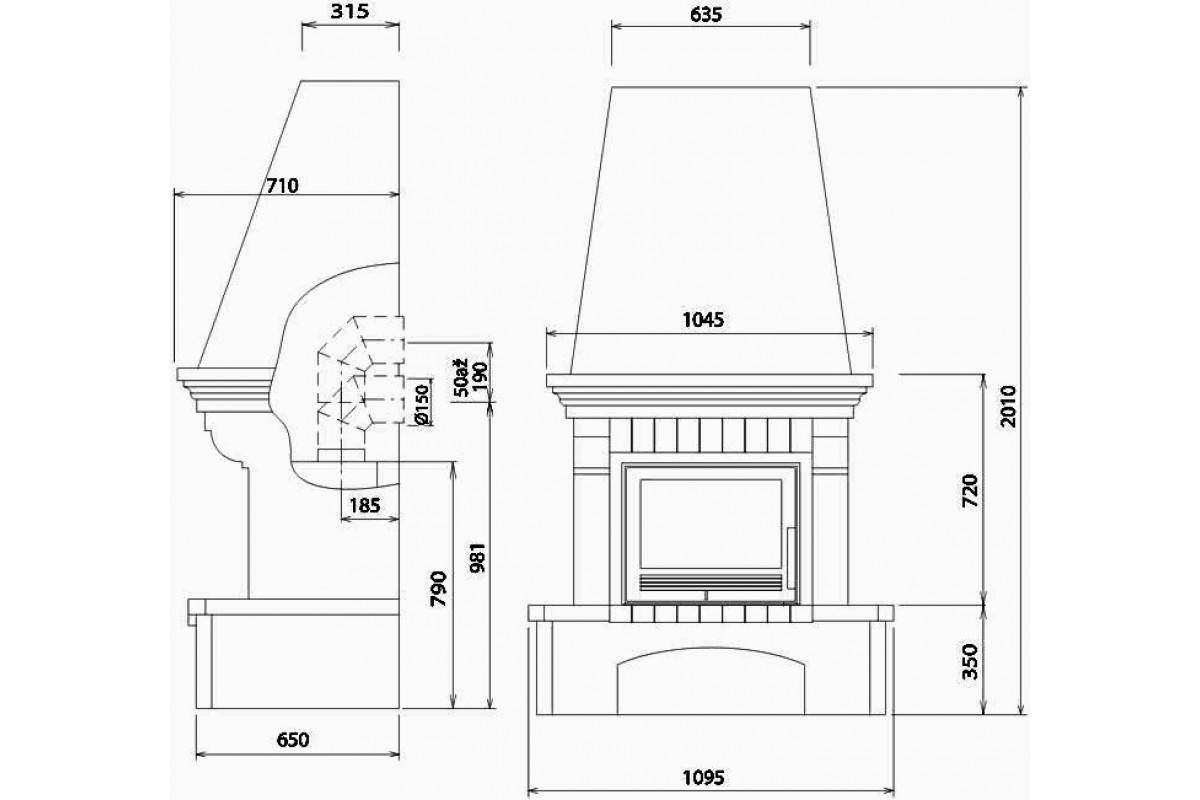

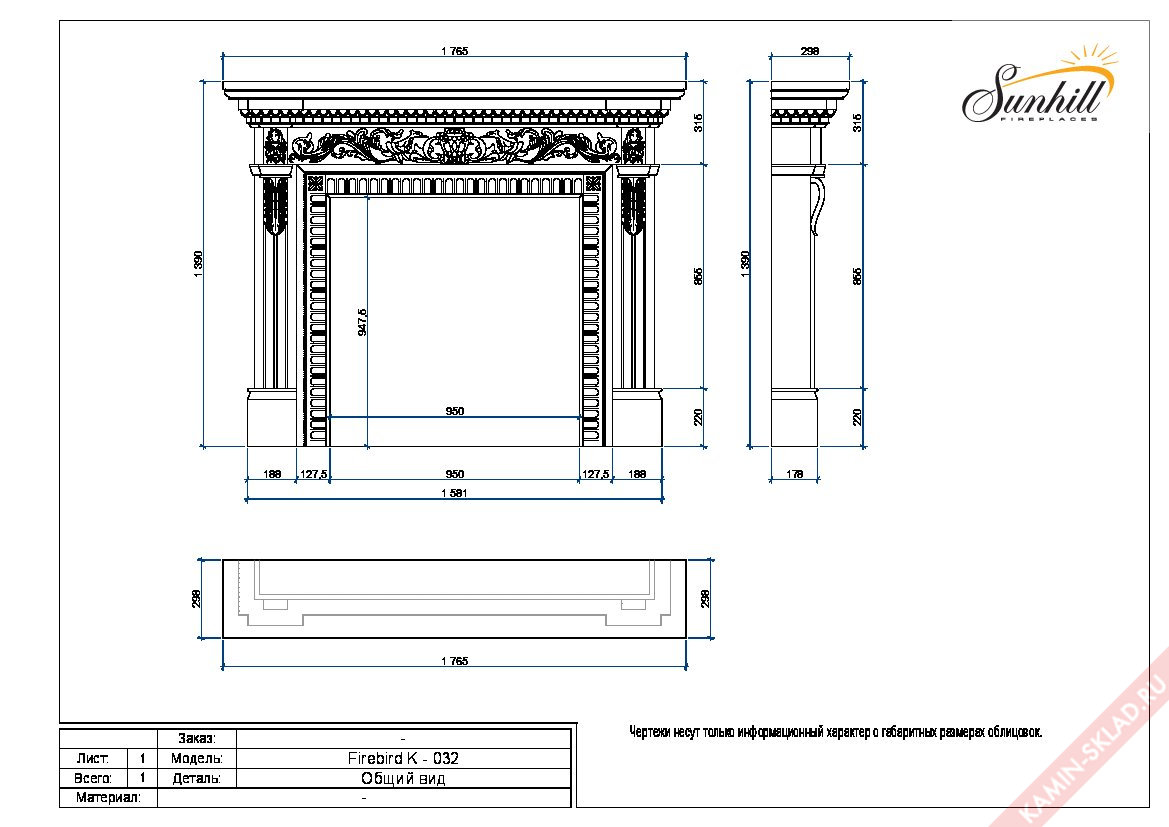

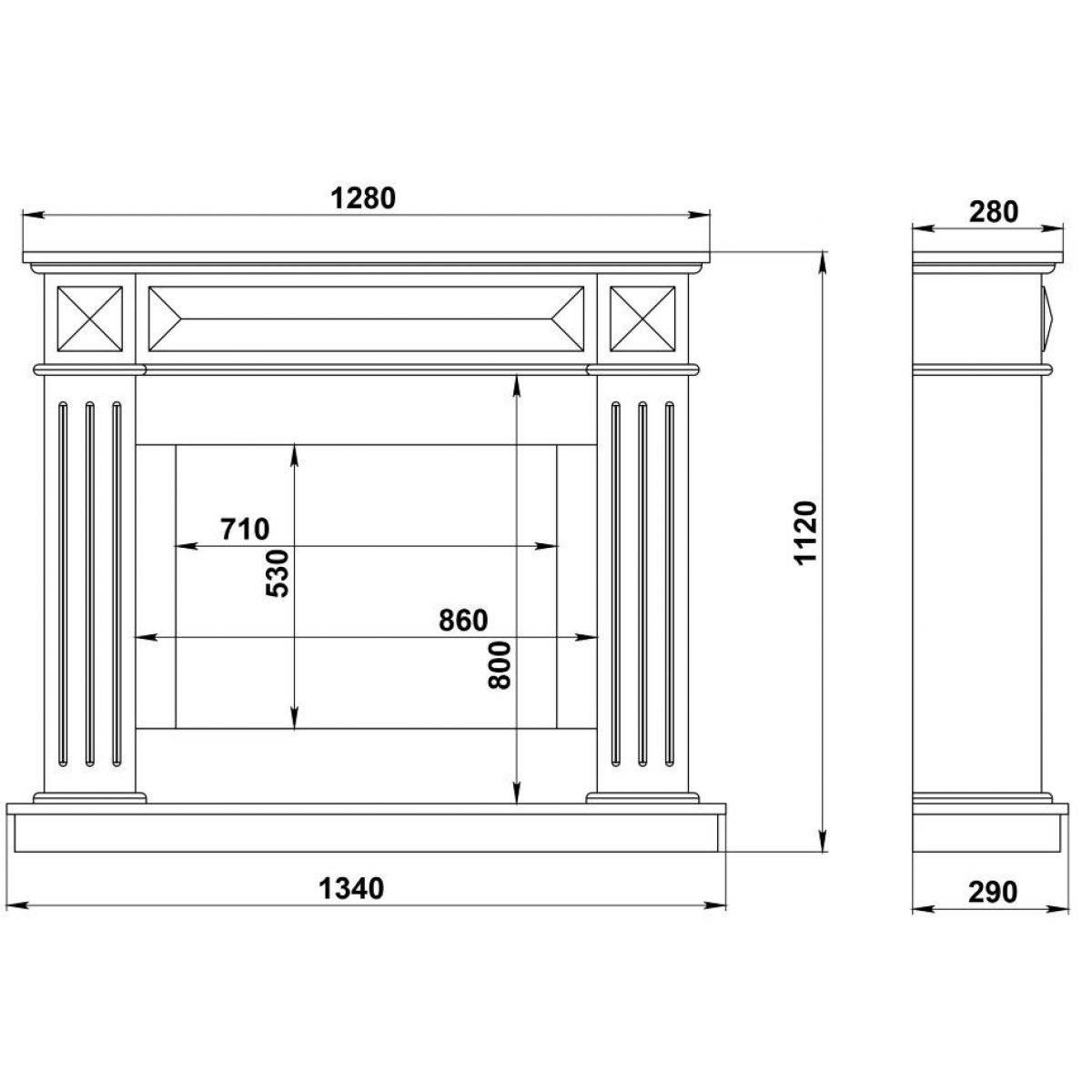

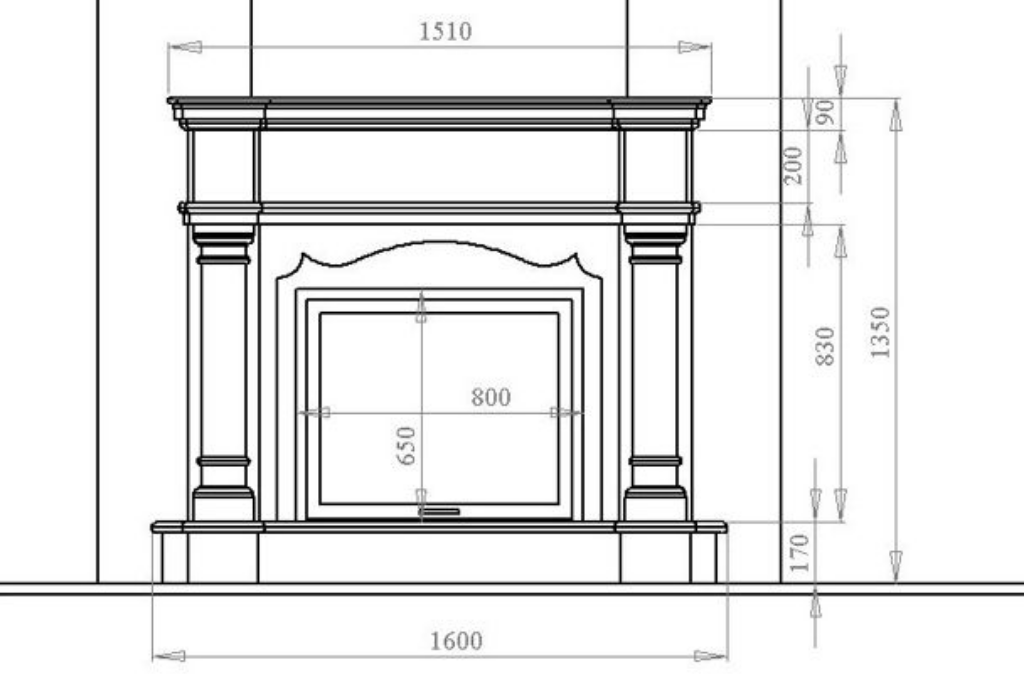

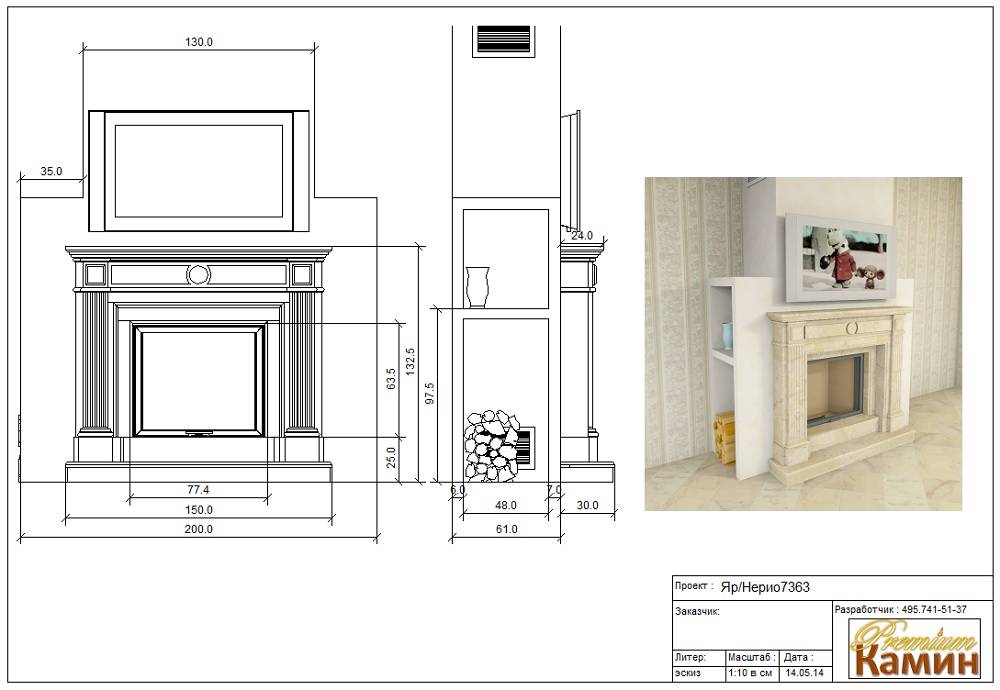

Когда размеры топки уточнены, высчитываются остальные параметры камина. В приложенном видео в этой статье показано, как можно произвести расчет самим. То есть это некая инструкция к работе.

1. Глубина топочных отверстий. Зависит от высоты камина, составляет половину или третью часть. Если даже немного увеличить высоту топки, уже будет понижена теплоотдача, поэтому всегда важно заранее высчитать размер каминопечи. Если же наоборот уменьшить высоту, то тогда весь дым будет направляться в помещение.
2. Размер дымохода для камина зависит от параметров топки. Сечение его обязательно должно быть меньше раз в 9-15 площади топотвертий. Возьмем, к примеру, в 10 раз, то для очага с отверстием под топку 0,2 кв. м сечение будет составлять 0,02 кв. м, а с площадью 0,4 – 0,04 кв. м. То есть размеры дымохода для камина будут составлять 14х14 см или 14 на 27 см, а диаметр трубы от 9 до 14 см.

Соблюдая данные пропорции, легко можно рассчитать и другие параметры печи.

Надо помнить! Пропорции важно соблюдать при установке камина, иначе он будет небезопасным и в ближайшем будущем его все равно придется переделывать либо убирать совсем.

Фундамент

Строительство всегда начинается с плана. Если в доме планируется установить камин, то сразу надо продумать место для него и высчитать размер фундамента под камин. Выполняется обычное основание, как для любых сооружений.

Очень тщательно продумать, где лучше разместить камин.

Не стоит думать, что отопительный элемент прекрасно можно установить без основания.

Установка получится отнюдь не из дешевых. Цена будет значительно отличаться от проведенной работы с обустроенным заранее фундаментом. Понадобится выполнить дорогостоящие монтажные работы, демонтировать полы и перекрытия.

Высчитывая размер основания, надо учитывать некоторые правила:

• сделанный он под стены и камин предназначен для абсолютно разных нагрузок, поэтому в дальнейшем будет различная усадка, поэтому одним целым быть не должен;
• между основанием под отопительное устройство и другой конструкцией делаются зазоры из песка, шириной не менее 5 см.

Если основание надо сделать в уже готовом здании, все правила следует также учитывать.

Обычно размеры основания под камин следующие:

• плоскость всегда сантиметров на пять больше размеров каминного стола и при этом важно надо учитывать размеры дымохода для камина;
• допустима глубина около 50 см.

Надо учитывать! В песчаных грунтах фундамент оседает быстрей, во влажной глине для усадки понадобится много лет.

Также необходимо брать в расчет климатические условия. Глубина залегания фундамента, а также его высота должна быть соотнесена уровню промерзания почвы, примерно сантиметров на 20. Если здание строится на хрящевом или скальном грунте, то эти показатели можно не учитывать.

Планируя строительство, надо сразу проконсультироваться с профессионалами по поводу того, где лучше размещать камин.

Как сделать фундамент под печь или камин

О том, как рассчитать размер топки в камине говорилось выше, а теперь надо разобраться, как сделать фундамент под камин. Сначала выбирают материал. Можно использовать:

• кирпич;
• щебенку;
• гравий;
• камень и тому подобное.

Для связки используют любой цементный раствор, где на одну часть песка – шесть частей цемента.

Всю работу можно сделать своими руками. Готовится котлован по продуманному плану. Дно котлована надо тщательно выровнять, уплотнить.

Далее все укладывается слоями:

1. Щебенка или камень.
2. Тщательно уплотнить.
3. Залить слой из раствора, его толщина должна составлять около 25 см.
4. Уложить камни с промежутками от 3-х см.
5. Все пустотки засыпаются мелкой щебенкой или камнем.

После того, как котлован сделан, смело можно приступать к надземной части. Сначала делается опалубка, ее размер согласно котловану. Далее снова все укладывается слоями.

Это важно! Каждый слой при выполнении фундамента нужно выравнивать и проверять ровность при помощи уровня.

Надо проверить, чтобы все боковые стены были сделаны строго по вертикали, а поверхность обязательно должна быть горизонтальной. В таком положении на основание будет воздействовать только вес самого обогревательного устройства.

Если же у основания будет даже незначительный наклон, то на него уже будут воздействовать дополнительная нежелательная нагрузка, что может привести к его разрушению. Также в таком наклонном положении фундамент будет подвижен, и грунт будет проседать.

Верхнюю часть выложить двумя рядами кирпичей, на цементном растворе. Между рядами обязательно пара слоев гидроизоляции.

Идеальный вариант, когда высота фундаментного основания совпадает с уровнем с чистого пола. Надо обязательно разместить основание под камин, оно всегда пониже топливника. Размер основания камина тоже высчитывается.

Основное о каминном основании

Чтобы добиться хорошего обогрева в доме надо, расположить топливник пониже. Нет стандартных размеров для каминных столов, надо при его устройстве учитывать, чтобы корпус камина свободно помещался вместе отделкой, и не должно быть никаких боковых напусков.

При выполнении основания необходимо учитывать следующие требования:

• ширина основания должна быть пошире портала камина примерно на кирпич;
• на глубину оснований влияет глубина топливника;
• для небольших каминов глубина основания составляет от 3-х кирпичей.

В основании в зависимости от конструктивного решения камина можно разместить воздушный канал. В некоторых конструкциях он выводится прямо в подвал через фундамент.

Это допускается, если через отапливаемое помещение невозможно подать требуемый для горения объем воздуха. Но какой бы ни была конструкция, всегда нужно учитывать размеры топки камина.

Самый простой вариант, когда не делают сборник золя и воздушные каналы. В таком случае основание камина может быть толщиной в один ряд кирпичей.

Надо помнить! В сторону огня должны направляться лишь целые и обожженные в заводских условиях грани кирпичей. Любые срезы, сколы уже не устойчивы к высоким температурам.

Если вся работа будет проведена правильно и заранее продумана и рассчитана, то камин в доме будет очень долго радовать всех домочадцев.

Чертежи каминов, как правильно продумать порядовку, размеры и схемы, особенности устройства кирпичной и угловой конструкции, фотографии и видео

Содержание:

1. Преимущества и недостатки угловых каминов
2. Чертежи угловых каминов
3. Материалы для кирпичного камина
4. Чертежи каминов, имеющих повышенную теплоотдачу
5. Чертеж углового камина с высокой аркой

Угловые камины, такие как на фото, становятся все более популярными у хозяев частных домовладений, поскольку они компактны и способны одновременно обогреть несколько комнат. Построить такую конструкцию можно собственными руками. Для этого, прежде всего, необходимо иметь чертежи угловых каминов из кирпича и схемы-порядовки к ним.

Преимущества и недостатки угловых каминов

Перед другими вариантами создания каминов, угловые конструкции имеют неоспоримые достоинства:

• благодаря их удобному расположению в помещении остается много свободного места;
• значительно экономится топливо, поскольку осуществляется обогрев не одного помещения, а сразу нескольких;
• наличие сильной тяги, связанной с конструкционными особенностями, способствует тому, что растопка происходит быстро, топливо интенсивно горит, а дымные газы не попадают в комнату.

К недостаткам угловых каминов из кирпича относится необходимость обустройства отдельного фундамента и незначительная теплоемкость.

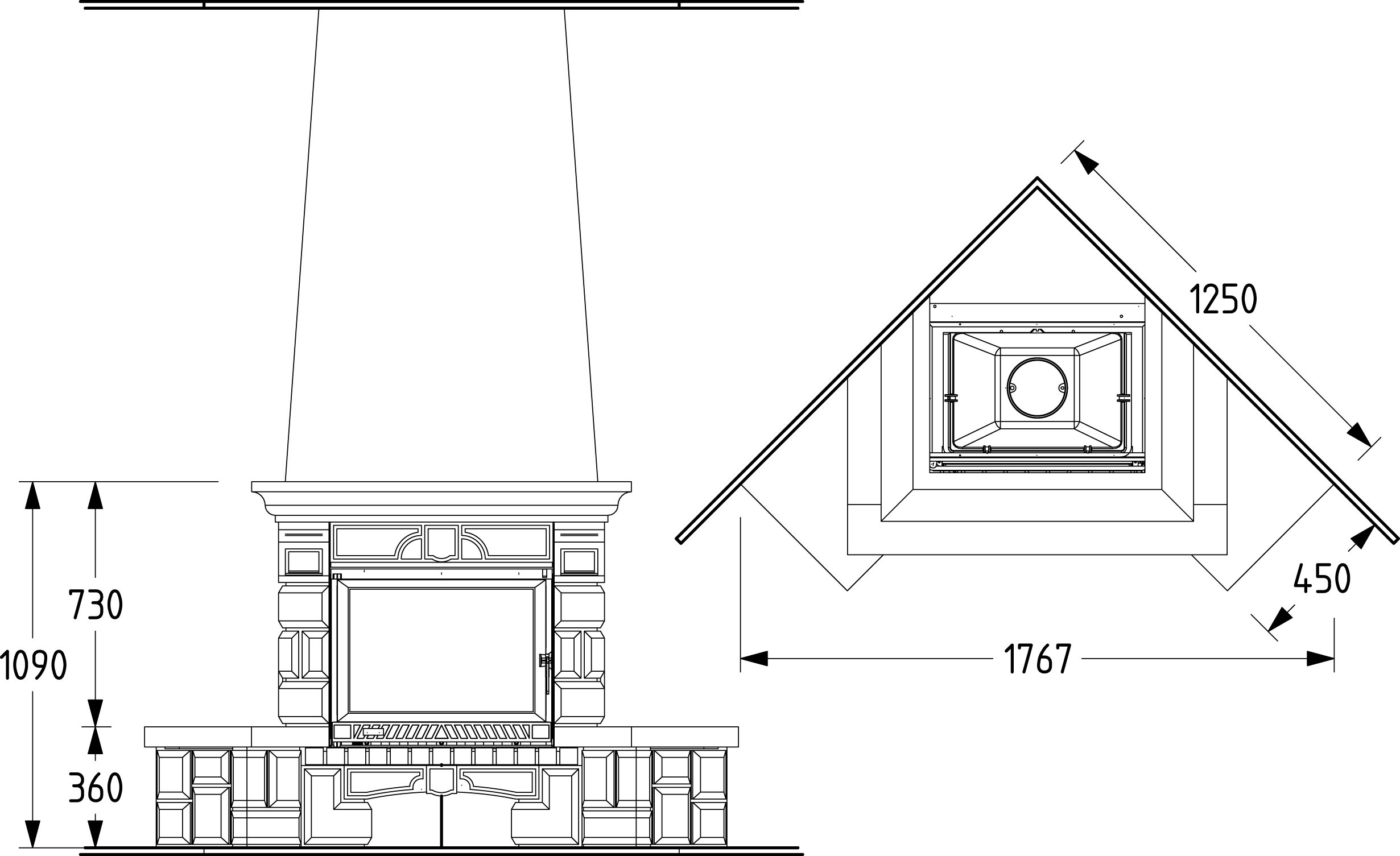

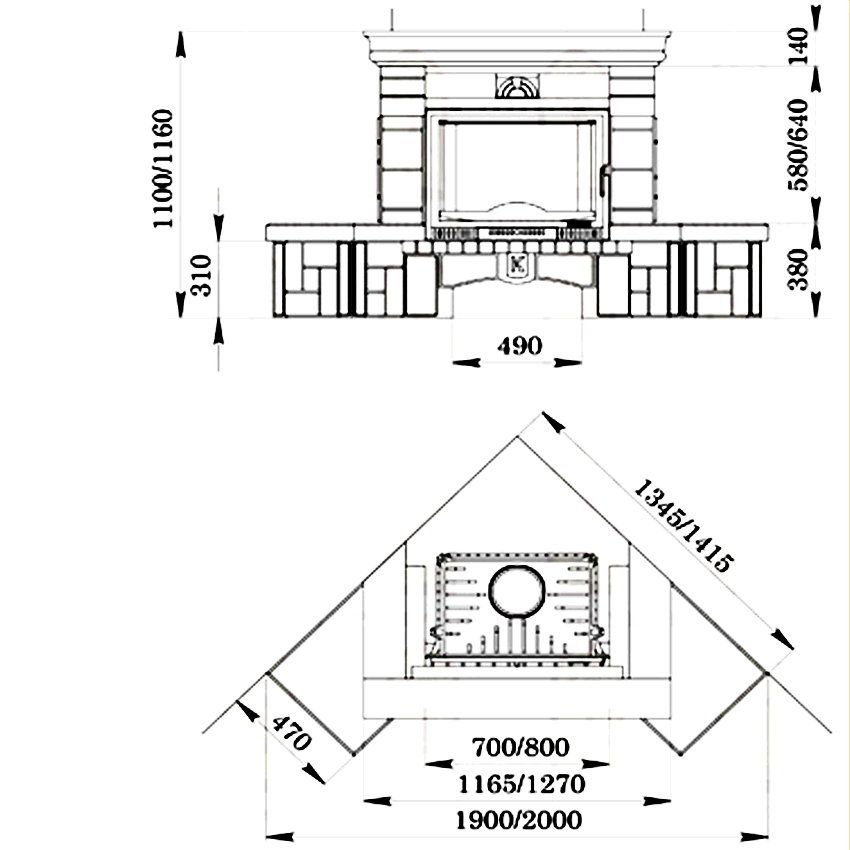

Чертежи угловых каминов

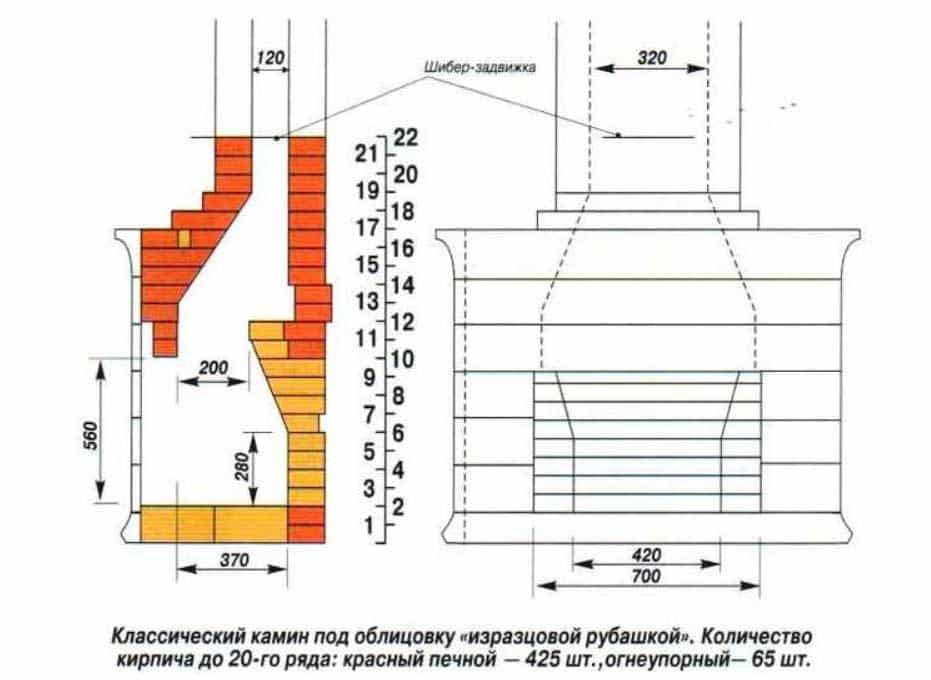

Главное, на что необходимо опираться, чтобы сделать камины — схемы чертежи конструкций. Построить камин угловой можно в любом помещении за редким исключением. Например, площадь комнаты не превышает 15 «квадратов». Согласно пропорциям, рекомендуемым специалистами, размер топочного отверстия должен составлять примерно 0,3 м².

Что касается параметров топливника, то соотношение его высоты и ширины — 2:3. Таким образом, размеры данного элемента конструкции будут равны 56х40 сантиметров. Глубина топливника исчисляется по отношению к его высоте с коэффициентом 0,5–0,3, а это 25–29 сантиметров.

При определении размера дымового отверстия учитывают площадь топливника, он должен быть в пределе от 1/10 до 1/15. В итоге при монтаже кирпичной трубы параметры ее отверстия составят 14х14 сантиметров. Круглая труба будет диаметром 10–13 сантиметров.

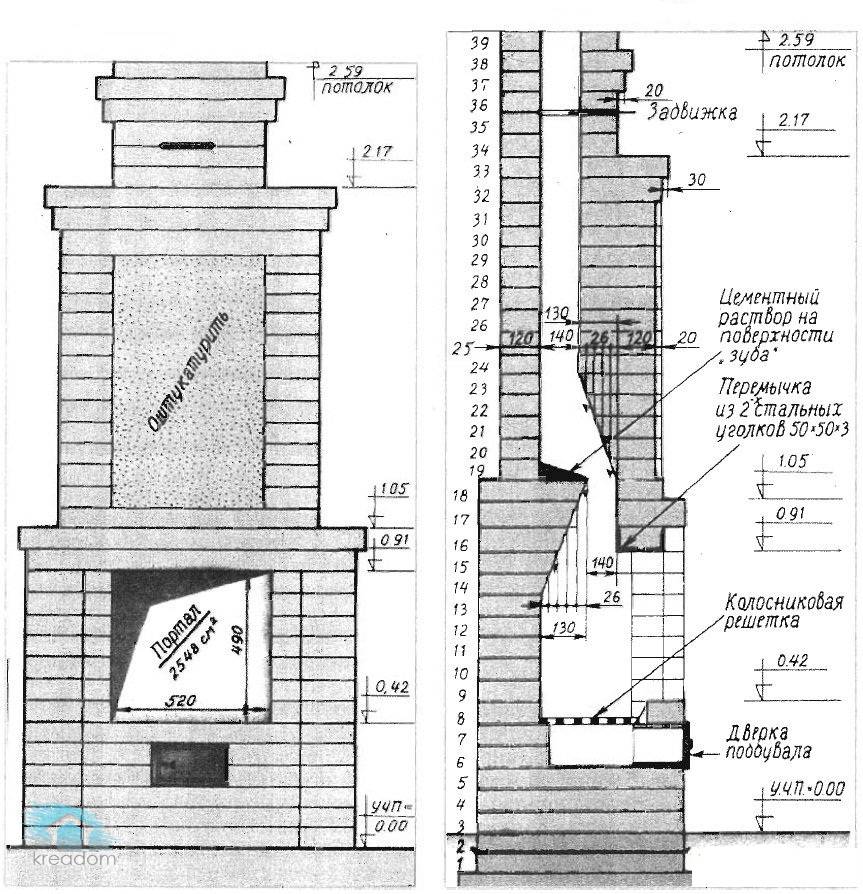

В этой статье рассматривается камин, имеющий высоту трубы от 3,5 до 4, 0 метра. С целью улучшения отражения тепла в конструкции предусмотрен монтаж заднего зеркала с наклоном. Над топливником для недопущения попадания сажи запроектирована укладка зуба.

Материалы для кирпичного камина

Для кладки камина нужны следующие стройматериалы:

1. Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
2. Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
3. Портландцемент. Потребуется материал марки 400.
4. Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
5. Дымовая заслонка.
6. Колосники.
7. Рубероид. Для обеспечения гидроизоляции.
8. Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
9. Глина. Желательно купить синюю. Она должна быть сухой или комками.

Чертежи каминов, имеющих повышенную теплоотдачу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если посмотреть чертежи каминов угловых, видно, что они бывают разными по параметрам и форме. Оптимальным вариантом считается угловая конструкция с повышенной теплоотдачей. Эффективность такого камина как источника тепла гораздо больше. Его устанавливают в зданиях, имеющих стены и перегородки из различных материалов (прочитайте также: «Схемы и чертежи печей из кирпича — правильная кладка»).

Когда камин предполагается расположить около деревянной стены, то заранее от пола до верха конструкции выполняют противопожарную изоляцию. Обычно заднюю стенку делают вертикальной, а боковые — развернутыми на 25 градусов. Чертеж камина из кирпича содержит все его размеры. Для возведения необходимо обустроить отдельный от дома фундамент с гидроизоляцией. Кладку для каминов с повышенной теплоотдачей делают из керамических кирпичей. Трубу в процессе строительства армируют стальной проволокой, имеющей диаметр 2–3 миллиметра.

В таких угловых каминах внутри дымохода устанавливают стальной короб, в результате чего между ним и кирпичной кладкой образуется пространство. Дымовые газы его нагревают и тем самым теплоотдача конструкции увеличивается. В месте прохождения трубы для дымоотвода через чердачное перекрытие делают пожарную разделку – она необходима для размещения металлического короба. Выше выкладывают трубу, имеющую размеры 26х13 сантиметров.

Параметры топочной камеры у такого камина, как на фото, 62х52 сантиметра при глубине топливника, равной 39 сантиметрам. Дымовую стальную трубу в форме короба изготавливают сечением 26х13 сантиметров. Вокруг него кладут трубу, обязательно с 6-сантиметровым зазором. Воздух, циркулирующий в образовавшемся пространстве, поступает из двух отверстий, находящихся в рядах 22 и 23 (когда выкладывают камины — чертежи порядовка наглядно показывают каждый ряд конструкции). Подобное устройство возможно в случае, когда камин либо установлен у наружной стены дома, либо примыкает к перегородке, оборудованной вентиляционным каналом. Задвижку для трубы дымохода помещают в кладке из кирпичей выше чердачного или межэтажного перекрытия.

Камин своими руками, смотрите пример на видео:

Чертеж углового камина с высокой аркой

Когда выкладывают камины — размеры чертежи являются обязательной частью проекта. Камины угловые с арками не имеют никаких конструкционных или технологических особенностей по сравнению с другими вариантами. Главное их отличие заключается в наличии в проекте каминов большой и высокой арки, опирающейся на вертикально расположенные стены портала топливника. Боковые стены конструкции наклонены. Читайте также: «Как устроена угловая печь камин – виды, правила кладки».

С целью избежания попадания сажи в топку заднюю стену делают прямой, а где-то с середины арки выполняют ее наклон, тем самым образуя зуб. Изнутри топливник выкладывают огнеупорным кирпичом. Дымовую трубу делают круглой, утепляют и обкладывают кирпичной кладкой.

Камины Размеры и рекомендации — Homenish

Камины создают приятную теплую и уютную атмосферу в комнате, а также являются важным источником тепла для поддержания комфортной температуры в доме. Размер камина будет отличаться от дома к дому, хотя фактическое отверстие камина обычно имеет ширину от двух до трех футов.

Здесь мы рассмотрим размеры каминов и их декоративные элементы. Прежде чем объяснять размеры различных частей камина, вы можете следовать нашему руководству по анатомии камина и проверить нашу схему ниже, чтобы понять его части.



Размер камина

Обсуждая размер камина, мы в первую очередь должны понять, какие части камина мы учитываем в наших измерениях. Ширина большинства каминов составляет от 2 до 3 футов или от 24 до 36 дюймов.

Это относится к фактическому открытию камина, где огонь будет гореть и направлять дым через дымоход. Это измерение не учитывает размер любого из окружающих компонентов, таких как каминная полка очага.

Отверстие для камина

Отверстие для камина — это центральная часть вашей стены, которая будет выдолблена для удержания огня. Этот должен быть 16 дюймов в глубину и от 24 до 36 дюймов в ширину . Высота отверстия должна быть от 24 до 30 дюймов.

Топка

Топка обычно вставляется внутрь каминного проема и имеет форму, позволяющую направлять дым от огня вверх и из дымохода . Он будет иметь ту же ширину, что и ваш каминный проем, и аналогичную высоту, но глубина будет немного меньше. Это связано с тем, что топка будет сужаться внутрь, чтобы обеспечить направление дыма и предотвратить попадание дыма в комнату дома.

Очаг

Очаг камина – это пол непосредственно перед ним. Он должен быть изготовлен из огнестойкого материала и обычно изготавливается из мрамора, плитки или кирпича.

Очаг должен иметь зазор не менее 16 дюймов перед каминным проемом и должен выступать не менее чем на 8 дюймов с каждой стороны каминного проема . Например, если ваш каминный проем имеет ширину 24 дюйма, то ваш очаг должен быть не менее 40 дюймов в ширину, чтобы разместить дополнительные 8 дюймов с каждой стороны.

Это будет означать, что любые угли, которые вырвутся из огня, попадут в очаг, а значит, не повредят напольное покрытие в комнате и не смогут вызвать пожар в доме. Вы должны убедиться, что ваш очаг соответствует этим требованиям, потому что ваша страховка может быть аннулирована, если очаг слишком мал.

Заслонка

Заслонка — это часть камина, которая устанавливается над огнем и регулирует поток воздуха. Если вы откроете заслонку и увеличите поток воздуха, то огонь будет гореть более яростно. Если вы закроете заслонку, чтобы уменьшить приток воздуха, то это заставит огонь гореть медленнее и мягче .

Заслонка должна быть расположена не менее чем на 8 дюймов выше верхней части отверстия камина и на высоте от 36 до 38 дюймов над поверхностью очага.

Каминная полка

Каминная полка представляет собой декоративную окантовку, которая крепится к стене вокруг топки. Это можно использовать, чтобы сделать из камина реальную особенность, привлекая к нему внимание и делая его центром внимания. В доме в традиционном стиле вы можете выбрать деревянную каминную полку с полкой наверху, чтобы создать поверхность для фоторамок и украшений, или в более современном доме вы можете предпочесть каминную полку, выложенную плиткой.

Каминная полка может сделать камин более экстравагантным, увеличив его размер и сделав камин более прочным и заметным в пространстве.

Вы можете ожидать, что стандартная каминная полка будет простираться примерно на 8-12 дюймов по обе стороны от отверстия для огня; поэтому , если ширина противопожарного проема составляет 24 дюйма, то ширина каминной полки может составлять от 40 до 48 дюймов, хотя в изготовленных на заказ каминных полках этот размер может быть намного больше. Каминная полка обычно больше в высоту, чем в ширину, поэтому верхняя часть каминной полки обычно возвышается примерно на 1,5–2 фута над отверстием камина.

Верхняя полка каминной доски должна быть не менее 6 дюймов в глубину, чтобы создать поверхность разумного размера для демонстрации предметов. Высота каминной полки определяет ее глубину. Чем выше камин, тем он глубже.

  Вы можете найти камины из различных материалов, включая массив дерева, МДФ и мрамор. Некоторые люди строят свои собственные камины из кирпича, а затем кладут сверху деревянную полку, или вы можете покрыть каменный камин плиткой.

Если вы хотите изменить внешний вид своей каминной доски, не выбрасывая при этом много денег, вы можете ее покрасить. Это может хорошо работать на кирпичных или деревянных каминах и вдохнуть новую жизнь в устаревший камин.

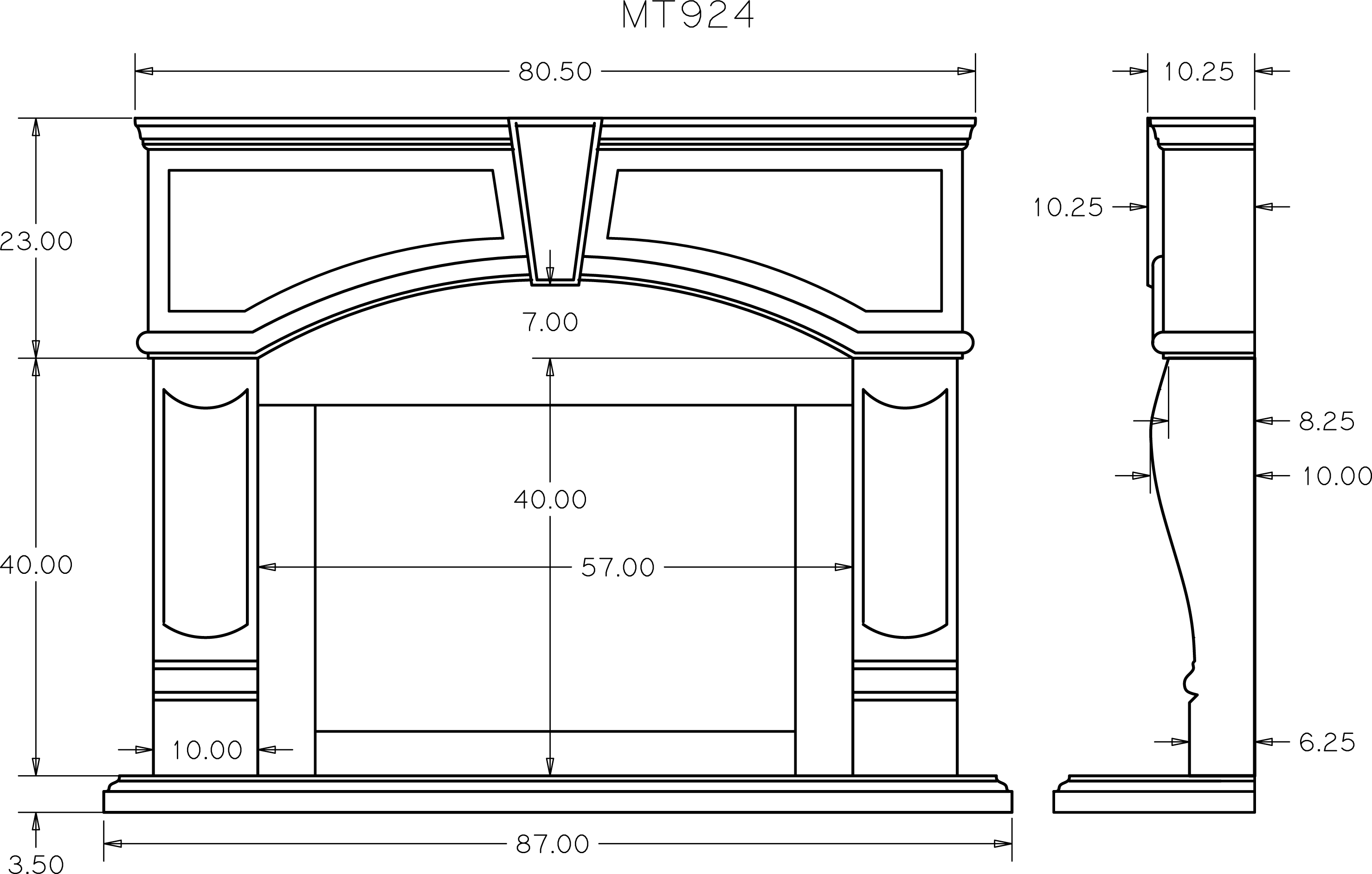

Как измерить камин

Если вам нужно измерить камин, то это обычно означает измерение отверстия камина. При покупке новой каминной доски вам нужно будет знать размеры отверстия для камина, чтобы убедиться, что каминная полка больше, чем отверстие. С помощью рулетки измерьте ширину и высоту каминного проема, а затем выберите каминную полку, которая будет совместима с этими размерами.

Глубина камина обычно не важна с точки зрения дизайна интерьера, но стандартно она всегда составляет 16 дюймов. Если вы планируете заменить существующую каминную полку, вы можете измерить ее, чтобы понять, какой размер вам нужен.

Если вас устраивает размер вашей нынешней каминной доски, но вы хотите изменить ее стиль, вы можете измерить ее и найти новую такого же размера. Однако, если ваша текущая каминная полка выглядит непропорционально остальной части комнаты, вы можете измерить ее и найти новую каминную полку большего или меньшего размера в соответствии с вашими предпочтениями.

Конструкция и размеры камина | Best Choice Home Inspections

• Стороны камина должны быть прижаты к задней части
• Задняя стенка камина должна быть прямой на протяжении первых 12 дюймов
• Задняя стенка должна наклоняться вперед на оставшуюся часть высоты
• Ширина и высота проема ДОЛЖНЫ быть взяты из таблицы ниже
• Дымовая полка над камином должна иметь правильный размер – см. ниже

Топка – внутренняя конструкция топки, в которой горит огоньЕсть два аспекта конструкции камина, о которых следует помнить. Во-первых, это внутренняя конструкция топки, в которой горит огонь (топка), зона скрытой дымовой полки над топкой и дымоход, поднимающийся вверх и сквозь крышу. Это ДОЛЖНО БЫТЬ сделано правильно, или ваш камин будет посылать клубы дыма в ваш дом. Все, что вам нужно знать, приведено ниже.

Второе соображение о дизайне — это то, как камин выглядит для тех, кто смотрит на него, находясь в комнате. Второе соображение о дизайне — это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате. Если вам нужно вдохновение и вы хотите увидеть потрясающие фотографии некоторых фантастических каминов, закажите «Камины: Практическое руководство по дизайну каминов и печей»

Таблица размеров камина

Все следующие размеры даны в дюймах, за исключением дымохода. Высота. Это значение указано в футах. Конструкция топки имеет решающее значение. Выше фото каменной топки в собственном доме. Задняя стенка топки поднимается вертикально от пола камина, а затем начинает наклоняться к проему камина примерно на 14 дюймов. Боковые стенки топки вертикальные. Обратите внимание, что топка не имеет одинаковой ширины спереди и сзади. Он сужается к задней части топки.

Глубина топки не включает толщину кирпича или, в моем случае, мраморной плитки, которая обращена к вашему камину. Это очень важно! Вы можете смешивать и сочетать размеры дымохода с высотой дымохода. Чтобы правильно определить размер дымохода, вы должны использовать номограф. См. Техническое примечание 19B Ассоциации производителей кирпича – Жилые дымоходы. Всегда лучше использовать меньший размер дымохода, когда у вас есть два варианта. При использовании меньшего размера дымохода вам потребуется увеличить высоту дымохода. Более высокие дымоходы вытягиваются лучше, чем короткие дымоходы того же размера.

Высота и конструкция коптильной камеры очень важны. Как правило, вы не можете видеть это пространство, так как оно скрыто над заслонкой вашего камина. Высота демпфера также очень важна. Нижняя часть заслонки должна быть как минимум на 8 дюймов выше верхней части отверстия камина. Если ваша заслонка не выше этого места как минимум на 8 дюймов, у вас точно будут проблемы с курением!

Я призываю вас прочитать упомянутые мной брошюры Ассоциации кирпичной промышленности. У них отличные иллюстрации, которые позволят вам ясно увидеть то, что я пытаюсь объяснить. Следующая таблица и ее значения предоставлены Ассоциацией кирпичной промышленности.

Размеры топки и высота дымохода

Ширина проема топки	24″	28″	32″	36″	40″	42″	48″
Высота проема камина	24″	24″	29″	29″	29″	32″	32″
Глубина топки	16″	16″	16″	16″	16″	16″	18″
Ширина задней топки	11″	15″	19″	23″	27″	29″	33″
Высота стенки задней топки по вертикали	14″	14″	14″	14″	14″	16″	16″
Номинальный размер дымохода	8×12	8×12	12×12	12×12	12×16	12×16	16×16
Минимальная высота дымохода	15′	20′	18,5′	20,5′	13′	19,5′	16,5′
