какой провод нужен для подключения духовки

Автор Сергей Хорошавин На чтение 8 мин Просмотров 816 Обновлено 2 января, 2023

Кабели и их сечения не универсальны — все они отличаются по своим характеристикам и составам. Для правильного функционирования духового шкафа необходимо выбрать подходящий кабель и соответствующее сечение.

Содержание

1. ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ПОДКЛЮЧЕНИЯ
2. КАК ВЫБРАТЬ МЕСТО ДЛЯ РОЗЕТКИ
3. КАКИЕ ИНСТРУМЕНТЫ ПОНАДОБЯТСЯ ДЛЯ УСТАНОВКИ КАБЕЛЯ
4. РАСЧЕТА ТИПА И ДИАМЕТРА СЕЧЕНИЯ КАБЕЛЯ ДЛЯ ДУХОВОГО ШКАФА
5. ПРОЦЕСС ПОДКЛЮЧЕНИЯ ДУХОВКИ К ЭЛЕКТРОСЕТИ
6. ВЫБОР ТИПА МОНТАЖА — СКРЫТЫЙ ИЛИ НАРУЖНЫЙ
7. ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА
8. НУЖНО ЛИ УЗО
9. КАК РАССЧИТАТЬ МОЩНОСТЬ ЭЛЕКТРОПЛИТЫ
10. КАК ПОДКЛЮЧИТЬ ДУХОВОЙ ШКАФ К ТРЕХФАЗНОЙ СЕТИ НА 380 В
11. КАК ПОДКЛЮЧИТЬ ВИЛКУ И РОЗЕТКУ
12. ВОЗМОЖНОСТЬ ЭКСПЛУАТАЦИИ ОДНОГО КАБЕЛЯ ОДНОВРЕМЕННО С ДУХОВЫМ ШКАФОМ И ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ПОДКЛЮЧЕНИЯ

Практически все духовые шкафы имеют показатель потребления электроэнергии в пределах от 2,7 до 3,9 килоВатт. Поэтому необходимо использовать такой кабель, запас прочности которого будет больше этого числа — например, четыре киловатта. При выборе кабеля также нужно иметь в виду место расположения духового шкафа. Если он будет располагаться вблизи других электрических приборов (например, с электрическим чайником или микроволновой печью), то стоит выбрать кабель с сечением как минимум 2,5 мм². В иных же случаях вполне хватит и типового сечения размером 1,5 мм².

Настоятельно рекомендуется использовать медные кабели, как самые популярные и надёжные. Кабели из алюминия встречаются все реже и реже из-за своих проигрывающих меди свойств. Медь более гибка, прочна и надёжна.

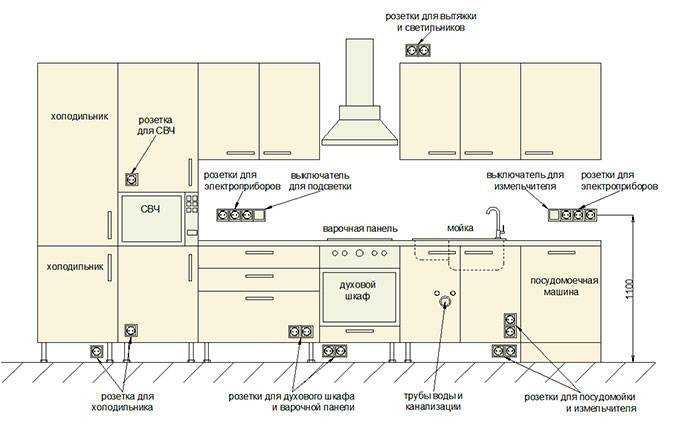

КАК ВЫБРАТЬ МЕСТО ДЛЯ РОЗЕТКИ

Место расположения духового шкафа должно быть не только удобным, но и таким, чтобы его можно было без особых проблем подключить к электросети. Для этого желательно расположить духовой шкаф так, чтобы его кабель с запасом подключался к ближайшей розетке. Доступ к ней не должен быть особо затруднённым, её не должны закрывать шкафы или столы. Если этого не сделать, будет довольно проблематично вытащить вилку духового шкафа из розетки в момент его неисправности.

КАКИЕ ИНСТРУМЕНТЫ ПОНАДОБЯТСЯ ДЛЯ УСТАНОВКИ КАБЕЛЯ

Процесс установки кабеля выполняется с помощью особых инструментов. К таким относятся:

1. Скобы для кабеля.
2. Двухполюсный выключатель на 32 ампера.
3. Электродрель.
4. Разъём для провода.
5. Молоток.
6. Плоскогубцы.
7. Ножовка.
8. Фонарик.
9. Отвертка.

РАСЧЕТА ТИПА И ДИАМЕТРА СЕЧЕНИЯ КАБЕЛЯ ДЛЯ ДУХОВОГО ШКАФА

Сечение для кабеля выбирают, исходя из показателей номинальной нагрузки: оно должно ее выдерживать. Согласно правилам устройства электроустановок, для электрической проводки в квартире используют медный трёхжильный кабель с негорючей изоляцией. Алюминиевый кабель по сравнению с медным менее популярен из-за многих недостатков — таких, как меньшая проводимость электричества и меньшая устойчивость к растяжению. Кабели из алюминия не подойдут для подключения энергоёмких электроприборов, в том числе для индукционных плит, печей и стиральных машин.

Всего существует два основных вида кабеля, к которым прибегают при установке духовых шкафов:

• ВВГ-3 с диаметром сечения 4 мм²;
• ВВГ-3 с диаметром сечения 6 мм² для более мощного оборудования.

ПРОЦЕСС ПОДКЛЮЧЕНИЯ ДУХОВКИ К ЭЛЕКТРОСЕТИ

Следующим этапом установки духовки будет непосредственно подключение к электросети. Допустим, мощность духовки составляет чуть более 3000 Вт. Для подключения устройства потребуются следующие инструменты:

1. Кабель (медный, трехжильный).
2. Дифавтомат на 32 ампера (для защиты проводки от внезапной перегрузки и выхода из строя).
3. Вилка и розетка на 32 ампера.
4. Соединительный провод ПВС 3*6.

ВАЖНО! Подключение духовки к электросети в обязательном порядке производится исключительно через мощную розетку на 32 ампера.

Для подключения духовки необходимо подсоединить соединительный провод. Делается это в несколько шагов:

Шаг 1. Открутите защитную панель.

Шаг 2. Проведите провод к контактам через специальное отверстие.

Шаг 3. Удалите защитную изоляцию с жил провода, выполните прессовку наконечников НШВ.

Шаг 4. Для подключения фазную коричневую жилу заведите под клемму с буквой L, нулевую синюю жилу — под клемму с буквой N.

Шаг 5. Оставшуюся жилу подсоедините под винт клеммы с обозначением заземления.

Обратите внимание, что если вы не видите никаких обозначений клемм, то следует внимательно изучить прилагаемую инструкцию, с большой вероятностью про этот момент там подробно расписано.

Шаг 6. Зафиксируйте хомут и закройте защитной крышкой.

Шаг 7. Проверьте работоспособность духового шкафа.

ВЫБОР ТИПА МОНТАЖА — СКРЫТЫЙ ИЛИ НАРУЖНЫЙ

Обычный способ укладки проводки — это скрытый монтаж, например, в штробах или штукатурке. При этом это довольно проблематичный способ, так как велик шанс оставить разрушения и следы, которые на фоне интерьера будут смотреться печально. Чтобы такого не было, есть альтернативные методы монтажа:

1. Монтаж под плинтусом. Используются специальные плинтусы, в которые укладывается кабель. Преимущество способа заключается в удобстве установки, сохранении вида интерьера и дополнительной защите кабеля от механических и других повреждений.

1. Прокладка кабель-канала. Кабель-канал представляет из себя короб из металла или пластика, в который укладывается провод. Прикрепляется к стене, из-за своей видимости может смущать взгляд и подпортить дизайн комнаты, хотя от этого не хуже и не менее эффективнее монтажа под плинтусом.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА

Все духовые шкафы имеют разный уровень энергопотребления, обозначается он буквенной маркировкой. Самые энергоэкономные из них — те, которые имеют буквенные обозначения А, А+ и А++, мощность таких духовых шкафов не превышает 600 ватт. Особенность же заключается в дальнейшем выборе УЗО и установке вилки и розетки для подключения.

НУЖНО ЛИ УЗО

УЗО (устройство защитного отключения) защищает электрическую цепь от токов утечки, поэтому при работе с электроприборами кажется необходимым. Оно обеспечивает защиту линии от тока, короткого замыкания или перегрева, но никак не спасёт от внешних механических повреждений. Поэтому параллельно с УЗО рекомендуют использовать дифавтомат — так никто не пострадает в случае пробоя изоляции. Определить номинал УЗО довольно легко: как правило, он должен быть на ступень больше автомата. Тем временем ток утечки для выделенной линии должен составлять 10 мА.

КАК РАССЧИТАТЬ МОЩНОСТЬ ЭЛЕКТРОПЛИТЫ

Мощность электроплиты в целом зависит от количества нагревательных элементов на ней. К тому же чем больше это число, тем больше показатель потребления энергии, потому что мощность отдельной конфорки складывается с остальными.

Стоит учесть и мощность других элементов в электроплите, например:

1. Нижние ТЭНы духовки — 1 Вт.
2. Верхние ТЭНы — 0,8 Вт.
3. Гриль — около 8,5 Вт.
4. Лампочки — 21 Вт.
5. Система электророзжига 2Вт.

Если у электроплиты нигде не указаны мощности конфорок, то их без труда можно приблизительно рассчитать измерением конфорок:

1. Конфорка размером 14,5 сантиметра будет имеет мощность около 1,0 кВт.
2. Конфорка в 18 сантиметров будет иметь мощность 1,5 кВт.
3. Конфорка размером в 20 сантиметров будет иметь мощность 2,0 кВт.

КАК ПОДКЛЮЧИТЬ ДУХОВОЙ ШКАФ К ТРЕХФАЗНОЙ СЕТИ НА 380 В

Сеть на 220 В значительно отличается мощностью от сети в 380 В. При подключении приборов к трёхфазной сети на 380 вольт используют, само собой, УЗО и специализированный автомат для трехфазной сети. Несмотря на то что процесс установки практически аналогичен процессу установки при сети в 220 вольт, в нашем случае необходимо использовать пятиконтактные розетки, вилки и трёхжильные провода.

Единственная разница при установке заключается в подключении провода к выходным клеммам: на пятый и шестой контакт устанавливают только одну перемычку. Желательно, чтобы цвета проводников на фазах совпадали. Также необходимо следить за положением нуля и защемления.

КАК ПОДКЛЮЧИТЬ ВИЛКУ И РОЗЕТКУ

Когда предыдущие этапы успешно совершены, далее делают подключение вилки и розетки. Для этого провод духового шкафа зачищают, по необходимости спрессовывают и пропускают через корпус вилки. Подключение розетки выполняется таким образом:

1. Сначала происходит монтаж розетки.
2. Корпус снимают.
3. Подключают силовую линию.
4. Совершают монтаж нуля и фазы на крайние контакты.
5. Монтаж зелёной или желтой заземляющей жилы на средний контакт.

Далее кабель зажимают для дополнительной фиксации и закручивают корпус вилки.

ВОЗМОЖНОСТЬ ЭКСПЛУАТАЦИИ ОДНОГО КАБЕЛЯ ОДНОВРЕМЕННО С ДУХОВЫМ ШКАФОМ И ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

Часто бывает, что в доме находится всего лишь один электрический кабель, тогда как для подключения, допустим, варочной поверхности, помимо духового шкафа, требуется отдельный кабель. Тем не менее вполне возможно использовать один кабель сразу для двух приборов. Для этого нужно убедиться в том, что суммарная мощность двух электроприборов не превышает максимальную мощность одного кабеля. К примеру, если таковая максимальная мощность равна 5,9 кВт, то суммарная мощность духовки и варочной поверхности не должна быть выше.

С одной стороны, это будет довольно сложно соблюсти, так как в любом случае в паре мощность приборов будет заметно выше. Тем не менее, если не включать их одновременно, то никаких проблем не должно возникнуть.

Другая сложность заключается в различности розеток: как правило, для варочных поверхностей существуют специальная вилка и силовая розетка, рассчитанная на больший ток. Это связано с тем, что варочная поверхность более энергоемка, поэтому обычная розетка для неё не подойдёт.

Для решения этой проблемы, помимо остальных неудобных способов, существует комбинированная розетка, в которой совмещены силовой разъём для плитки или варочной поверхности и сама розетка для духовки.

С помощью неё можно подключать два электроприбора одновременно. Установка такой розетки совершается следующими шагами:

1. Закрепление суппорта розетки на стене.
2. Прикрепление суппорта с помощью дюбель-гвоздей или саморезов.
3. Разбор механизма розетки с помощью центрального болта. Внутри находятся две не связанные между собой розетки, подключение которых будет осуществлено чуть позже. А пока идёт закрепление механизма розетки на суппорте.
4. Затягивание болтов, подключение розетки.

Следовательно, к такой розетке нужно подключить провода:

1. Снять изоляцию, зачистить жилы.
2. Подключить к силовой розетке (фаза и ноль подсоединяются к механизму).
3. Соединить механизмы розеток согласно схеме, указанной в инструкции.

Сборка завершена. Таким образом, благодаря комбинированной розетке, возможно подключить духовой шкаф и варочную поверхность одновременно.

В этой статье мы разобрали виды кабелей и их сечений, объяснили принцип расчета мощности плиты и подобнее рассказали про принцип работы электроприборов от одного кабеля. Надеемся, статья помогла и ответила на все возникшие вопросы.

сечение кабеля, номиналы автоматов, место под розетку

При покупке мощной бытовой техники неизбежно возникает вопрос о ее установке и подключении. Можно, конечно, довериться мастеру, но подключение духового шкафа обходится в 25$. И это если проводка уже есть. То есть, за то, чтобы включить в розетку, установить на место, прикрутить к торцам кухонного шкафа. Если же надо тянуть проводку, стоимость работы возрастает в разы. Потому многие задумываются о том, чтобы сделать все самостоятельно.

Содержание статьи

• 1 Проводка, ее сечение и автоматы
  • 1.1 Сечение жил и номинал автомата
  • 1.2 УЗО — надо или нет
  • 1.3 Способы прокладки проводки
• 2 Подключение духового шкафа к электричеству: варианты
• 3 Выбор места для розетки
• 4 Установка клеммной колодки
• 5 Подключение кабеля/шнура к духовому шкафу
  • 5.1 К сети 220 В
  • 5.2 К сети 380 В

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение. Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

• Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат.
• Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

Закладывать проводку под подключение бытовой техники желательно на стадии ремонта

На старые провода подключать солидную нагрузку нежелательно, но если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил. Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм² (медь), и установлен автомат подходящего номинала (16 А).

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение  — 2,5 мм², автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

Таблица выбора сечения кабеля

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм². На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность. Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

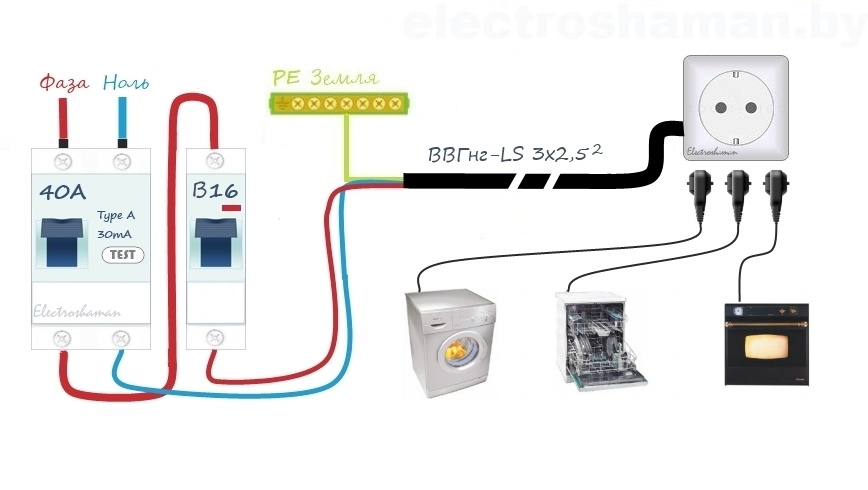

Схема подключения духового шкафа с УЗО

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна. В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Прокладка в кабель канале и специальном плинтусе

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

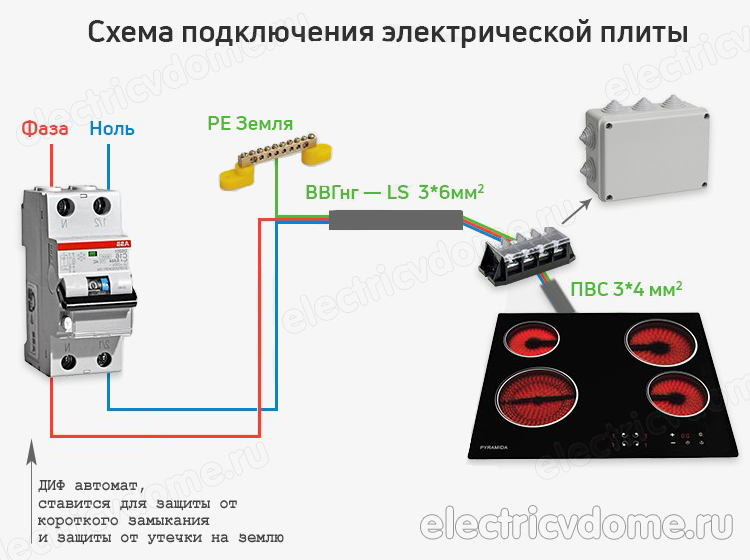

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

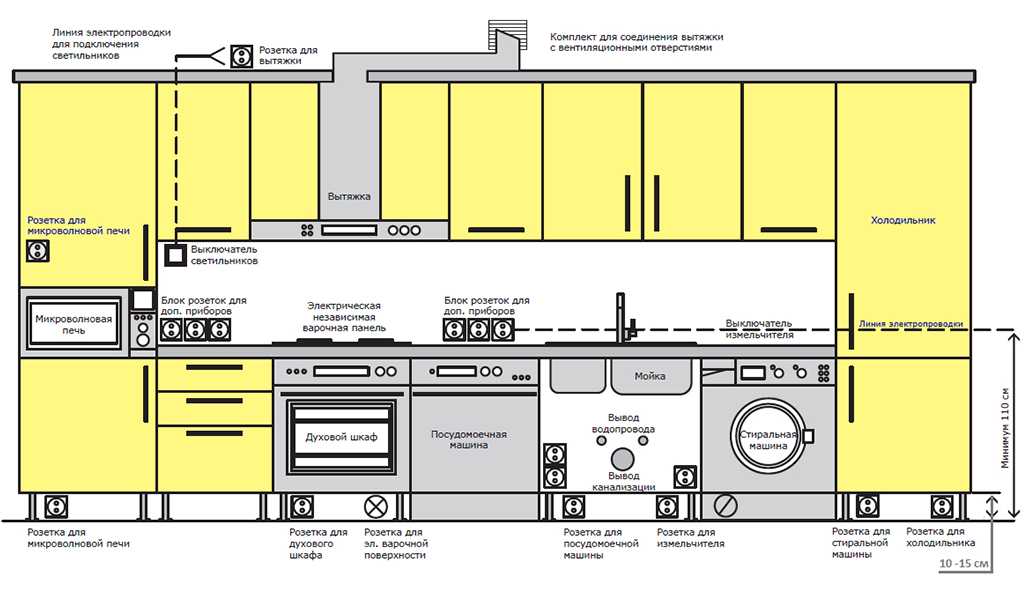

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

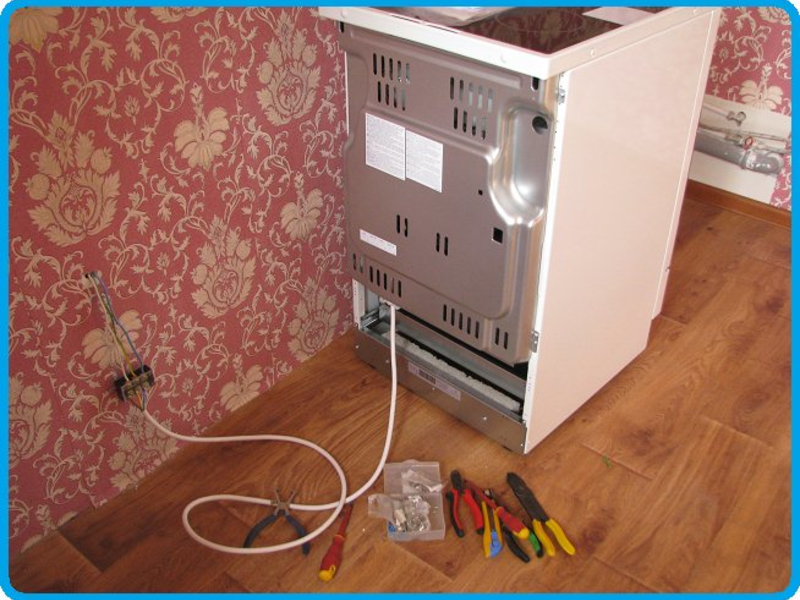

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

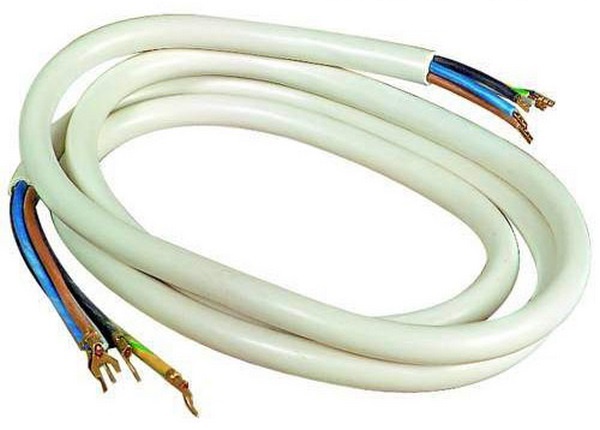

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

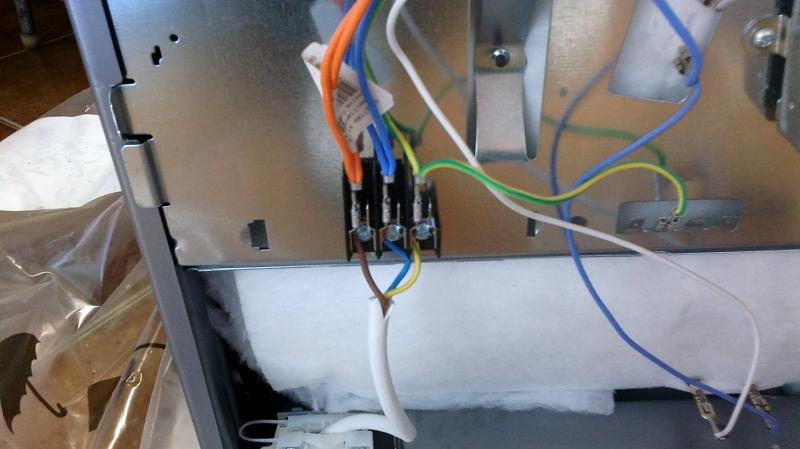

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

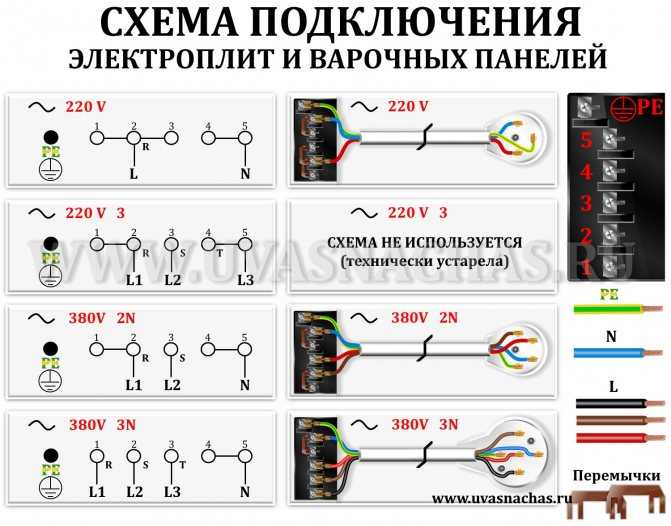

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

• К третьему фаза.
• К пятому — нейтраль. Провод синего или голубого цвета.
• К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно рассмотреть вопрос о вызове профессионала, например нашей команды в U. S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Прежде чем подключать электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие каких-либо электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:

• Размер печи
• Количество проводников на шнуре питания

По сравнению с газовыми плитами электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие и встраиваемые электрические плиты

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку для электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Следует также помнить, что большинство моделей не поставляются со шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.

NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.

При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.

Нужна помощь в установке розетки для электроплиты? Свяжитесь с U.S. Electric

Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала. Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовки обычно имеют проводную проводку , 9009.6 с проводкой цепи, подключенной непосредственно к панели подключения прибора, без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится цепь на 240 вольт с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как у некоторых домашних мастеров есть необходимые навыки для запуска новых электрических цепей от панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

Это включает в себя снятие задней панели доступа на плите, продевание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки разводили тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки

Материалы

• 2-местная приборная коробка
• 4-гнездовая розетка на 120/240 В

Ель / Кевин Норрис

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

1. Размещение емкости

   Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

   Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, а затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

   Ель / Кевин Норрис

2. Установка электрической коробки

   После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.

   Ель / Кевин Норрис

3. Зачистите и прикрепите кабель

   Снимите внешнюю оболочку с кабеля и затем вставьте кабель в коробку через одно из выбивных отверстий. Закрепите кабель на коробке с помощью кабельного зажима, соответствующего типу используемой коробки.

   Снимите примерно 3/4 дюйма изоляции с каждого отдельного изолированного проводника в кабеле.

   Ель / Кевин Норрис

4. Соедините провода

   Вставьте оголенный медный заземляющий провод от кабеля в винтовую клемму заземления на розетке (обычно в верхней части розетки) и плотно затяните установочный винт.

   Вставьте белый нейтральный провод в винтовую клемму нейтрали (обычно в нижней части розетки) и затяните установочный винт.
