Как утеплить балкон: пошаговое руководство

9 октября 2019 Ликбез Сделай сам

Артём Козориз подготовил подробное руководство с фото и видео.

1. Разберитесь с азами

Чем балкон отличается от лоджии

В первую очередь давайте чётко разделим эти понятия. И то и другое остекляют, поэтому большинство людей называют полученное пространство балконом, хоть это и неправильно. А некоторые ошибочно полагают, что если установить на балконе окна, то он автоматически превращается в лоджию.

Слева балконы, справа — лоджии

Ключевое отличие двух конструкций в том, что балкон не имеет стен и выступает за пределы фасада, тогда как у лоджии есть боковые стены и она, наоборот, утоплена вглубь здания. Другими словами, наружный воздух воздействует на балкон с трёх сторон, а на лоджию — всего с одной или с двух, если квартира угловая.

На какой результат рассчитывать

Утеплить можно и то и другое, но конечный эффект будет сильно разниться. Хорошо утеплённая лоджия ничем не отличается от комнаты. При наличии источника тепла она становится полноценным жилым помещением для круглогодичного использования.

Из‑за отсутствия капитальных стен термическое сопротивление утеплённого балкона значительно хуже — там комфортно находиться максимум до глубокой осени. Достаточного уровня можно было бы достичь дополнительным слоем теплоизоляции, но это нерационально из‑за небольшой площади помещения. После утепления свободного пространства почти не останется.

Что с остеклением

Поскольку 25% теплопотерь приходится на окна, браться за утепление лоджии или балкона имеет смысл лишь при наличии энергосберегающих окон. Если установлены деревянные рамы с одним стеклом, сначала придётся заменить их на современные.

Двухкамерные стеклопакеты с более высоким термическим сопротивлением много весят, и установить их можно только на лоджиях. Балконные перекрытия имеют слабую несущую способность, и смонтировать такие окна там, скорее всего, не выйдет.

2. Продумайте конструкцию

Прежде чем приступать к работе, необходимо определиться с видом утеплителя, выбрать вариант отделки стен и финишного напольного покрытия, а также решить, как будет отапливаться комната. Всё это определит конструкцию и алгоритм её монтажа.

Утеплитель

Поскольку утепление балкона или лоджии выполняется изнутри, то важно использовать паронепроницаемый материал, чтобы избежать образования конденсата и появления грибка.

instrumentgid.ru

Лучше всего для этого подходит экструдированный пенополистирол (ЭППС). При монтаже с герметизацией стыков он позволяет сделать из комнаты подобие термоса, который будет хорошо удерживать тепло за счёт отсекания наружного холода. При этом с ЭППС можно добиться достаточной теплозоляции, забрав у комнаты минимум драгоценного пространства.

Некоторые считают пенополистирол токсичным. Это не совсем так. Материал действительно горюч и при нагреве свыше 60 °C выделяет вредные вещества, но это не делает его опасным, поскольку ЭППС всегда закрывается отделкой.

Отделка стен

После хорошего утепления на лоджии или балконе можно применить любые виды отделки. В зависимости от выбранного покрытия технология работ по теплоизоляции немного отличается.

• Деревянная вагонка, ПВХ- или МДФ‑панели — для крепления к стене понадобится предварительно сделать обрешётку.
• Декоративная штукатурка или шпаклёвка с последующей покраской — такой вид отделки можно наносить сразу на утеплитель.
• Обои — проще всего клеить на гипсокартон, закреплённый на деревянной обрешётке.

Напольное покрытие

Пол утеплённой лоджии ничем не отличается от пола комнаты, поэтому там можно использовать все существующие финишные покрытия. Однако для каждого типа понадобится тот или иной вариант чернового пола.

• Ламинат, линолеум, ковролин стелятся на закреплённые поверх деревянных лаг листы фанеры, ДСП (древесно‑стружечная плита), ЦСП (цементно‑стружечная плита) или ОСП (ориентированно‑стружечная плита).
• Плитка и керамогранит укладываются на бетонную стяжку.

Плиты перекрытия балконов имеют малую несущую способность, поэтому на них допускается устраивать только полы на деревянных лагах. На более прочных основаниях лоджий вдобавок к этому можно также заливать стяжку под укладку плитки.

В обоих случаях при желании можно оборудовать систему электрического тёплого пола. Разница лишь в том, что для конструкции на лагах используется плёночный инфракрасный пол, а для стяжек — греющий кабель или нагревательные маты.

Отопление

Важно понимать, что утепление балкона или лоджии всего лишь предотвратит промерзание стен и несколько повысит температуру по сравнению с уличной. Для поддержания комфортного микроклимата зимой без источника отопления никак не обойтись.

Обогревать помещение можно тремя основными способами:

• Электрический тёплый пол — самый затратный и сложный в монтаже вариант, но при этом наиболее эффективный и удобный.
• Конвектор — установленный у наружной стены обогреватель можно включать лишь в наиболее холодные дни или только когда в помещении находятся люди.
• Радиатор центрального отопления — по закону запрещается переносить прибор на лоджию или балкон, но если убрана перегородка или постоянно открыта дверь, батарея справится с обогревом даже из комнаты.

3. Подготовьте поверхности

Вынесите вещи, снимите полки, вешалки и другие предметы. Очистите стены от старой краски и штукатурки. Если есть очаги поражения грибком, удалите его и тщательно обработайте места специальным антисептиком, а затем хорошо просушите все поверхности.

YouTube‑канал «Строим для себя»

Для исключения продувания заделайте все щели по периметру плиты ограждения, а также в местах примыкания к боковым стенам, полу и потолку. Удалите из стыков старую штукатурку и заполните их монтажной пеной.

Суть в том, чтобы отсечь любые потоки холодного воздуха с улицы и сделать помещение максимально герметичным.

4. Смонтируйте розетки и освещение

Если планируете использовать утепляемое пространство как рабочий кабинет или зону отдыха, необходимо заранее смонтировать электропроводку. Для этого установите в нужных местах розетки, освещение и выключатели.

YouTube‑канал «Строим для себя»

Кабели лучше вести по примыкающей к комнате внутренней стене. Она не утепляется, поэтому всю проводку будет легко спрятать внутри каркаса или слоя штукатурки. Розетки и освещение можно подключить от ближайшей розетки в комнате. А вот для питания тёплого пола желательно провести отдельный кабель от распределительного щитка.

5. Изучите технологию работы с ЭППС

Пенополистирол продаётся в виде плит размером 60 × 120 см и толщиной от 20 до 150 мм. Листы имеют L‑образный замок по контуру, который упрощает монтаж и предотвращает продувание стыков.

Крепить ЭППС к стенам можно разными способами. Самый распространённый — это клей‑пена в баллонах, которую наносят по периметру листа и посередине. Другой вариант — фиксация по углам и по центру на дюбели‑зонты с пластиковым или металлическим сердечником. Также пенополистирол крепят по всей площади листа на клеевые смеси для утеплителей.

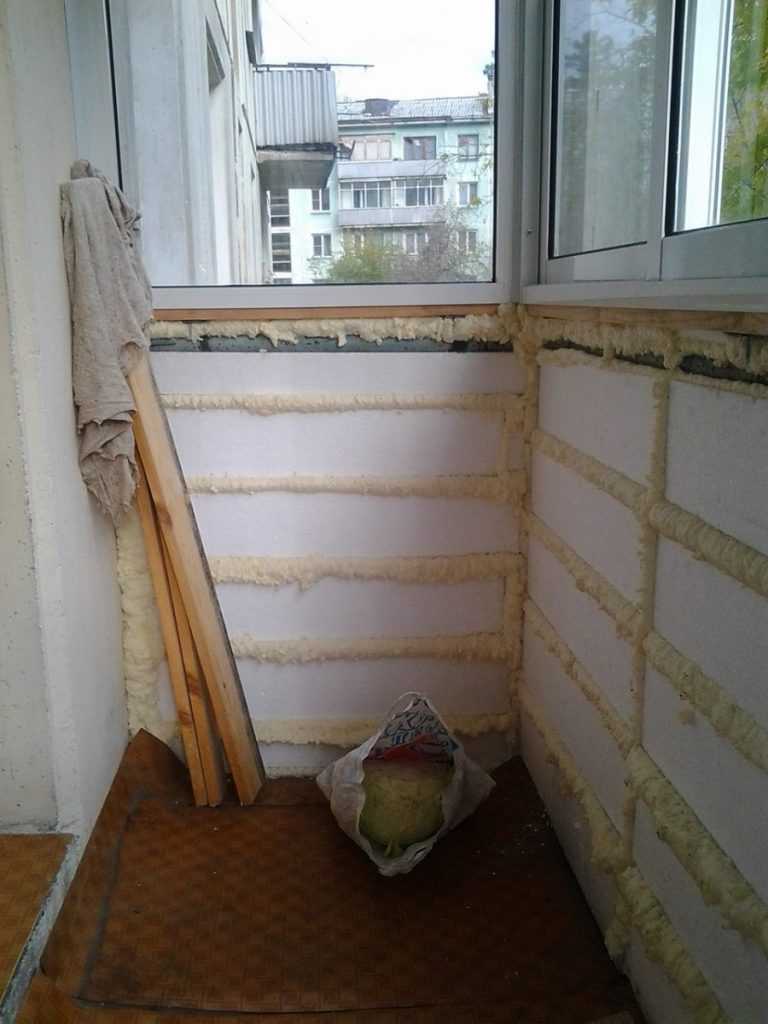

Для образования единого контура теплоизоляции нужно герметизировать все примыкания. Важно оставлять зазоры в 10–15 мм у стен в углах, под потолком и у пола, чтобы потом заполнить их монтажной пеной. Стыки в замках между плитами рекомендуется промазывать клеем‑пеной или заклеивать фольгированным скотчем.

YouTube‑канал DendenTV

Необходимой толщины утепления можно достичь как одним листом, так и комбинацией из двух. При этом второй вариант даже предпочтительнее, поскольку фрагменты пенополистирола плотно примыкают друг к другу и образуют единый слой, а за счёт смещения стыков между плитами можно добиться максимальной защиты от продувания.

После окончания работ должна получиться неразрывная конструкция, где каждый лист ЭППС плотно прилегает к соседнему, а все стыки между ними в углах, под потолком и у пола герметизированы монтажной пеной.

6. Утеплите парапет

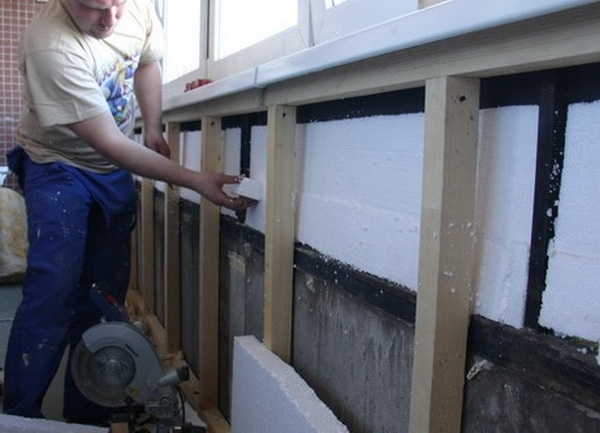

Плита ограждения граничит с улицей и подвергается воздействию холодного воздуха больше всего, поэтому толщина теплоизоляции здесь максимальная — 80 мм. Лучше использовать не один 80‑миллимметровый лист, а «пирог» из плит: 50 + 30 мм.

YouTube‑канал «Строим для себя»

Если позволяют габариты, деревянную обрешётку монтируют поверх второго слоя ЭППС, закрепляя бруски анкерами или дюбелями прямо через утеплитель. Когда ширина подоконника ограниченна — обрешётка крепится по 50‑миллиметровому пенополистиролу, а второй слой утеплителя укладывается между брусками каркаса.

Если в качестве отделки выбрана штукатурка, можно обойтись без сооружения каркаса. В этом случае смесь наносится прямо на поверхность ЭППС. Для лучшей адгезии листы необходимо обработать тёркой или поцарапать обычной ножовкой.

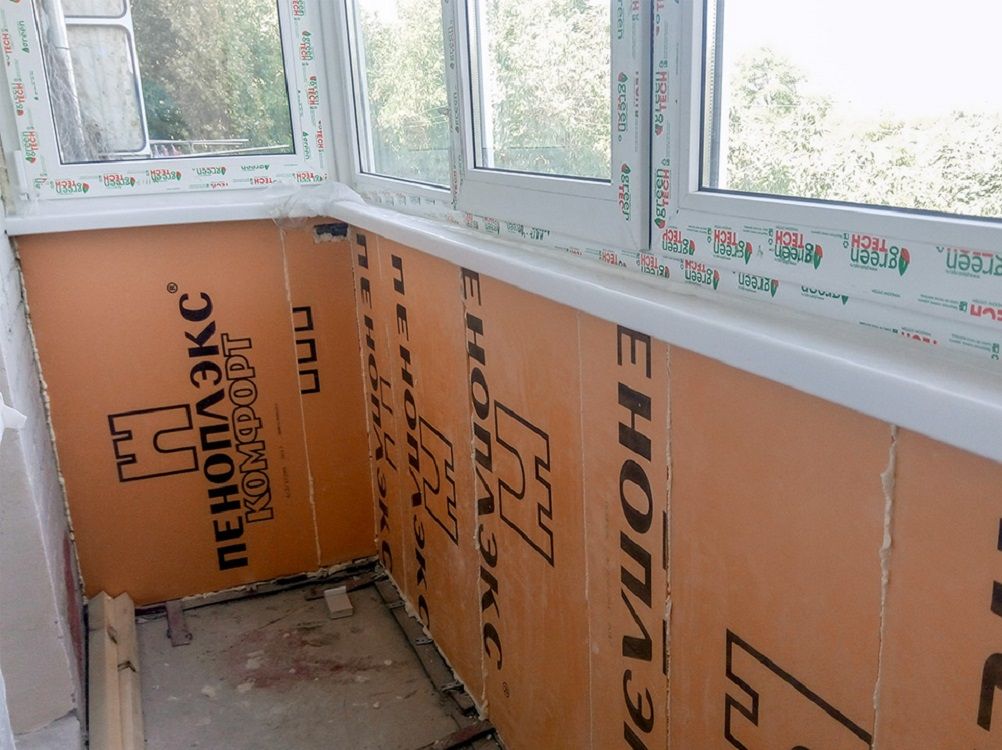

7. Утеплите стены

YouTube‑канал «Строим для себя»

Для стен достаточно слоя ЭППС 50 мм. Работа выполняется по такому же принципу. При необходимости листы подрезаются до нужного размера острым ножом. Для стыковки кусков друг с другом на их торцах формируется L‑образный замок тем же ножом.

Утеплять лучше в два слоя (30 + 20 мм), а каркас крепить поверх ЭППС. Но если окно установлено без доборов и место ограничено шириной рамы, второй слой пенополистирола тоже можно укладывать между брусками каркаса.

YouTube‑канал «XPS Технониколь»

Если собираетесь в дальнейшем оштукатурить стены, то обрешётка не нужна. Достаточно закрепить листы и сделать их поверхность шероховатой с помощью тёрки или ножовки.

8. Утеплите потолок

Потолок граничит с соседской квартирой, а не с улицей. Поэтому здесь достаточно такого же слоя ЭППС, как и на стенах, — 50 мм. Укладка производится по знакомому принципу. Крепление на ваш выбор: клей‑пена, дюбель‑зонт, клеевая смесь. Пенополистирол очень лёгкий материал и надёжно держится на потолке исключительно на клею.

YouTube‑канал «Строим для себя»

При монтаже обращайте внимание на высоту окон. Если рама установлена под самый потолок без доборных профилей, то из‑за толстого слоя утеплителя оконные створки могут не открываться. Учитывайте толщину обрешётки и финишной отделки так, чтобы после монтажа до створки оставался зазор хотя бы 5–7 мм.

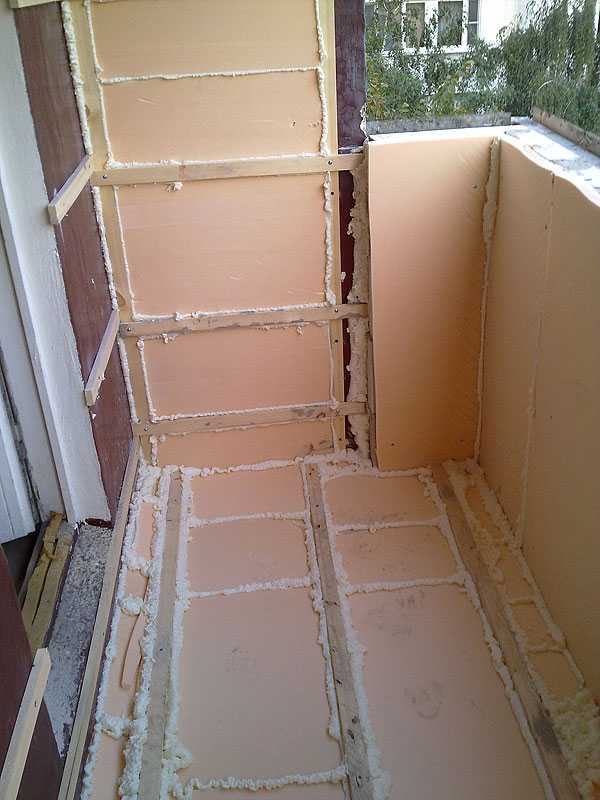

9. Утеплите пол

Для теплоизоляции пола потребуется ЭППС толщиной минимум 50 мм, а лучше — 80 мм в два слоя. Экструдированный пенополистирол имеет высокую плотность и выдерживает нагрузку до 30 тонн на квадратный метр, поэтому может служить основанием пола.

YouTube‑канал «XPS Технониколь»

После монтажа на ЭППС достаточно постелить фанеру, ДСП, ЦСП или ОСП — и сверху можно укладывать финишное напольное покрытие вроде ламината или линолеума. При монтаже плёночного тёплого пола предварительно нужно уложить пенофол или другую теплоотражающую подложку.

YouTube‑канал «Владимир Одоров»

Под укладку плитки или керамогранита прямо на ЭППС заливается армированная цементная стяжка, в которую при желании можно вмонтировать кабельный тёплый пол или термоматы. Если греющие элементы имеют небольшую толщину, их легко уложить в слой клея при укладке кафеля.

Пол на балконе или лоджии всегда ниже, чем в комнате, поэтому многие предпочитают вывести их на один уровень и убрать ступеньку. Делается это с помощью лаг из деревянного бруса 50 × 50 мм или 40 × 40 мм.

YouTube‑канал «Строим для себя»

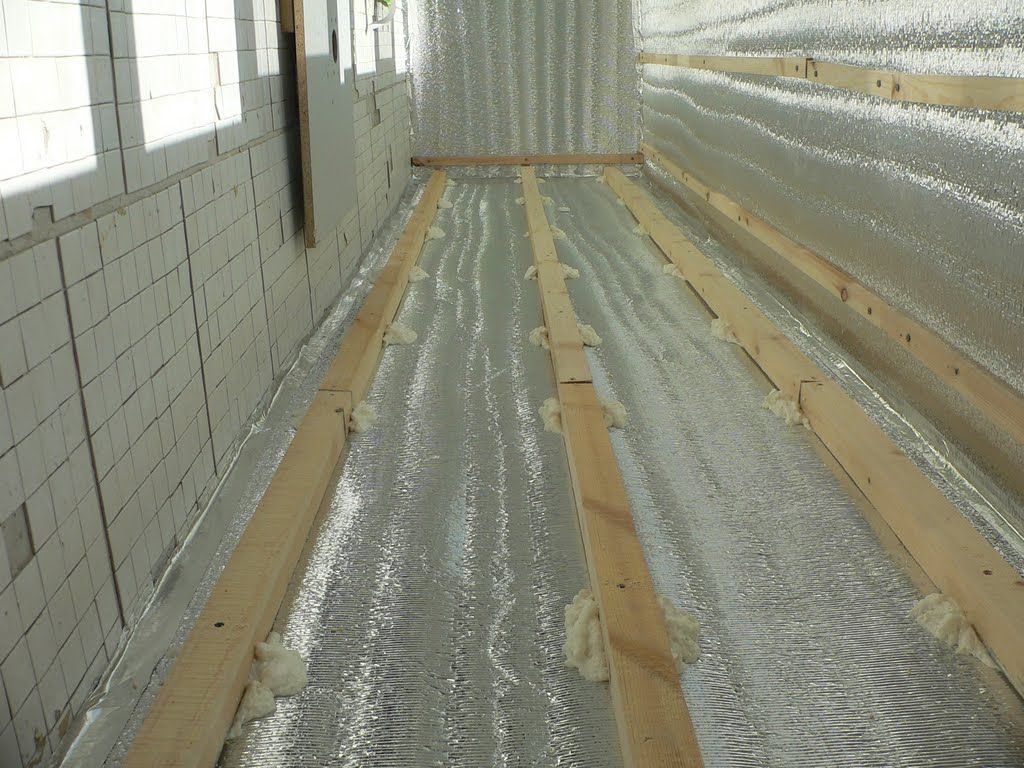

Сначала укладываются поперечные лаги с шагом 40–60 см и крепятся к плите анкерами. Затем промежутки между ними заполняются утеплителем и пропениваются, а поверх присоединяются продольные лаги с аналогичным шагом и выравниваются по уровню. Далее укладывается второй слой утеплителя с заполнением пеной и фанера или другой листовой материал.

10. Выполните отделку

В самом конце отделывают потолок, стены и пол. Если выбрана штукатурка, то на зашкуренную поверхность ЭППС наклеивается армирующая сетка, а затем наносится два слоя штукатурки и краска.

YouTube‑канал «Владимир Одоров»

При обшивке вагонкой, пластиковыми или МДФ‑панелями погонажные материалы крепятся к деревянному каркасу на стенах и потолке.

YouTube‑канал «Лоджии. бай»

Для наклейки обоев проще всего обшить стены влагостойким гипсокартоном. Используйте обрешётку как каркас, заделайте стыки между листами шпаклёвкой и, прогрунтовав поверхности, наклейте обои.

11. Уложите напольное покрытие

Завершающий этап отделки — монтаж финишного пола. На подготовленное ранее основание укладывается ламинат или стелется линолеум. Если планируется тёплый пол, то сначала устанавливается он. Далее монтируются плинтусы.

YouTube‑канал «Строим для себя»

Исключение составляет плитка. Из‑за мокрых процессов при укладке её лучше монтировать на этапе утепления пола и перед тем, как приступать к работе со стенами.

Читайте также 🛠✌️😎

• Как сделать ремонт и не остаться без копейки
• Как отрегулировать пластиковые двери своими руками
• Как сделать наливные полы своими руками
• Как установить межкомнатную дверь
• Как установить смеситель своими руками

*Деятельность Meta Platforms Inc. и принадлежащих ей социальных сетей Facebook и Instagram запрещена на территории РФ.

Как утеплить балкон своими руками?

Площади квартиры всегда мало. Но есть доступный способ расширить ее — присоединить и утеплить балкон. Это позволит не только выиграть лишние квадраты, но и поможет сократить потери тепла. Выбор способа утепления балкона или лоджии зависит от того, как планируется использовать это помещение.

• Если балкон предназначен для хранения вещей или заготовок, температура там не должна быть такой же, как в жилых помещениях. В этом случае утепление проводят по периметру поверхностей и не выдвигают высоких требований к теплоизоляционным материалам.

• Если балкон планируется использовать только в летнее время, и, в тоже время, хочется избежать значительных теплопотерь из жилого помещения, утепление проводят только по площади стены, смежной с комнатами.

• Если предполагается использовать балкон как жилое пространство, выполняющее функцию кабинета, комнаты отдыха, библиотеки или спальни, утепление производится особенно тщательно с использованием теплоизоляционных материалов высокой плотности.

Выбор утеплителя

Материалы для утепления балкона выбирают, ориентируясь на собственный бюджет и экологическую безопасность, а также немаловажно обратить внимание на климатические условия местности.

Приобретая утеплитель для балкона, который планируется использовать как дополнительное жилое пространство, выбирают материал, соответствующий следующим требованиям:

• Небольшой вес позволяющий, не утяжелять балкон;

• Малый объем, не скрадывающий полезную площадь;

• Способность хорошо сохранять тепло;

• Стоимость;

• Экологичность и пожаробезопасность;

• Легкость монтажа.

Производители предлагают несколько современных теплоизоляционных материалов, каждый из которых обладает определенными достоинствами и недостатками.

Наименование материала	Характеристики
Пенополистирол	Этот материал достаточно прочен, мало горюч, обладает высокой плотностью и низким коэффициентом теплопроводности, может использоваться во влажных помещениях.
Пенопласт	Очень легкий материал с самым низким коэффициентом теплопроводности, достаточно прочен и дешев.
Минеральная вата	Утеплитель с волокнистой структурой. При его использовании потребуется создание дополнительного каркаса.

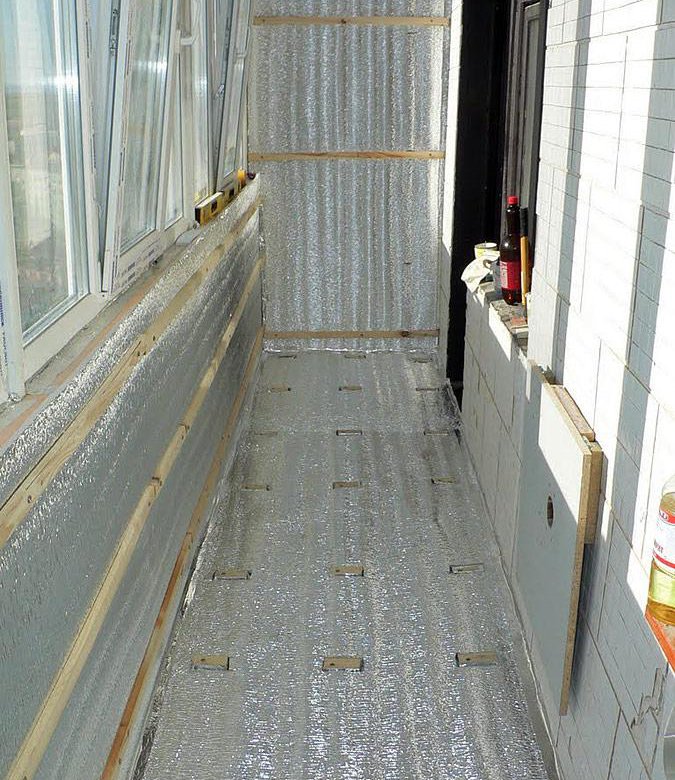

Отражающая изоляция	Многослойный полимерный материал, состоящий из полистирольной подложки, удерживающей тепло, и алюминиевого экрана, отражающего тепловое излучение внутрь. Может использоваться как самостоятельно, так и в сочетании с другими видами утеплителя.
Керамзит	Насыпной утеплитель, отлично сохраняющий тепло благодаря пористой структуре. Чаще всего используется для утепления поверхности пола, обладает прекрасными звукоизоляционными свойствами.
Пленка	Используется вместе с утеплителем, защищая его от намокания и образования конденсата

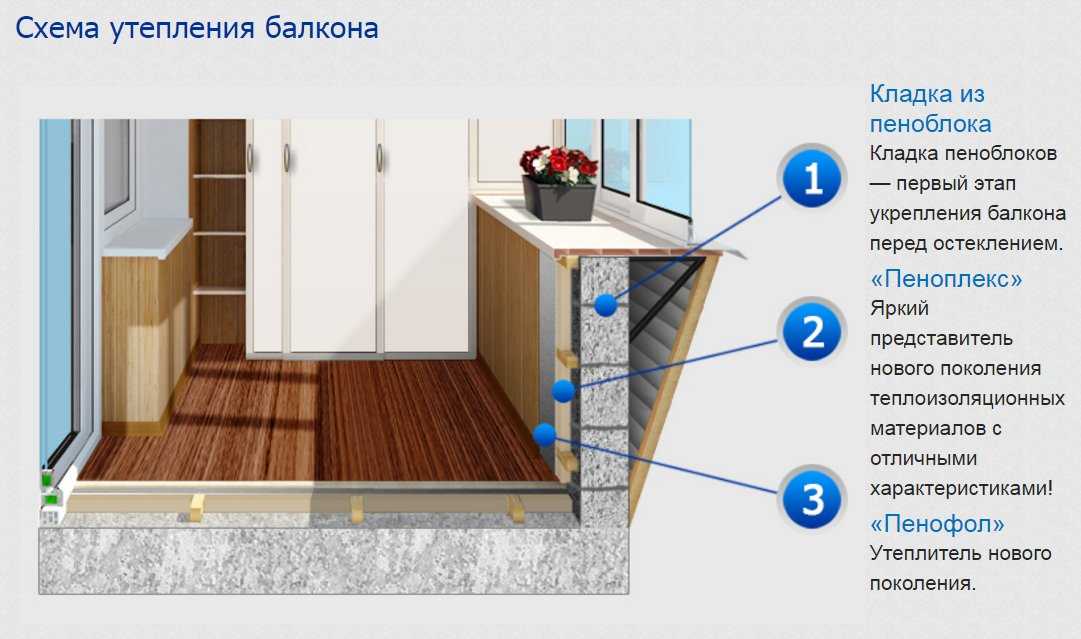

Утепление балкона: порядок работы

1. Перед тем как приступить к утеплению балкона, помещение полностью освобождают от всех вещей, которые там находятся.

2. Если балкон планируется сделать частью жилого помещения, все остекленные поверхности заменяют качественными стеклопакетами и герметично заделывают щели в области примыкания балкона к стене и потолку. Для этого используют пено-герметики или специальные герметизирующие растворы. Крупные щели можно закрыть кусками пенопласта.

3. Выполняется гидроизоляция для предотвращения попадания влаги снаружи. Следует помнить, что влага может проникать через микропоры бетона. Чтобы предотвратить это, поверхность балконных стен грунтуют.

4. Устанавливается утеплитель. В зависимости от вида выбранного утеплителя, можно использовать один из следующих методов:

   • Каркасный метод заключается в обустройстве деревянного каркаса, обработанного антисептиком, либо каркаса из оцинкованных металлических профилей. Используется такой метод для мягких утеплителей.

   • Для жестких утеплителей подходит бескаркасный метод. С точки зрения сохранения тепла он более надежен и предпочтителен.

5. Для защиты от попадания влаги изнутри помещения на стены и потолок укладывается гидроизоляционные материалы.

6. В последнюю очередь происходит утепление пола. Для этого выравнивается имеющееся основание, заделываются щели, поверхность обрабатывается гидроизоляционным раствором. После этого устанавливаются деревянные лаги. Между ними укладывается или засыпается утеплитель, поверх которого настилается черновой пол.

7. Выполняется отделка балконного пространства: укладывается финишное напольное покрытие, производится отделка стен и потолка. Чаще всего в качестве финишного материала используют вагонку или гипсокартон, которые можно окрасить, оштукатурить или оклеить обоями. На пол укладывают ламинат или качественный линолеум.

Отопление балконного пространства

Если балкон планируется использовать только в летний и весенне-осенний период, в качестве источника отопления можно использовать тепловентилятор. Установка электроконвектора позволит поддерживать комфортную температуру в зимний период. Если балкон планируется постоянно использовать как жилое помещение, стоит помнить, что переносить радиаторы центрального отопления на эту площадь запрещено законом. Чтобы поддерживать комфортную температуру на балконе, лучше установить систему «теплый пол».

CPD: Изоляция плоских крыш и балконов

Обшивка с вакуумной изоляцией позволяет использовать различные варианты отделки балконов жилых домов различной толщины

По мере роста спроса на балконы и террасы на крыше над жилой площадью, вакуумные изоляционные панели являются одним из способов удовлетворения технических требований. вызовы, которые они представляют. Джейк Уоткинс объясняет

Здания потребляют почти половину энергии, используемой в развитых странах, поэтому понятно, что экологические проблемы влияют на строительную отрасль на каждом этапе строительного процесса. Государственное законодательство и строительные нормы и правила становятся все более строгими с каждым обновлением, требуя более устойчивых подходов и побуждая отрасль проектировать, строить и строить более энергоэффективные здания.

Архитекторы, заказчики и подрядчики не могут решить все мировые энергетические проблемы, но они могут внести свой вклад, создавая здания с более низким уровнем потребления энергии. Теплоэффективная оболочка здания может внести значительный вклад в сокращение потребления тепла и энергии и, в свою очередь, свести к минимуму воздействие на окружающую среду, экономику и общество. Оптимальные характеристики могут быть достигнуты за счет правильного сочетания продукта, подготовки поверхности и процедур нанесения.

В ответ на растущий спрос на улучшенные теплотехнические характеристики, при сохранении максимально возможной толщины строительной ткани, специалист по гидроизоляции и зеленой кровле Radmat создал систему ProTherm Quantum Vacuum Insulated Panel (VIP) – ультратонкую систему теплоизоляции для применение в перевернутой кровле, где гидроизоляционный слой находится под изоляцией, а не над ней, как в других формах кровли.

Панели с вакуумной изоляцией толщиной 40 мм (слева) обеспечивают большее тепловое сопротивление, чем 200 мм изоляции из экструдированного полистирола (в центре) и 220 мм пенополистирола (справа)

Сбалансировать тепловую эффективность с технологичностью и функциональностью в использовании часто бывает непросто, особенно в здании с балконом или террасой на крыше над жилым помещением. Здесь требования по достижению тепловых характеристик в соответствии с Частью L Строительных норм и правил, соответствие критериям, изложенным в главе 7.1 Стандартов NHBC «Плоские крыши и балконы», и, в-третьих, обеспечение порогового уровня в соответствии с требованиями Части M (Доступ к и Использование зданий) Строительных норм и правил предъявляют особые требования.

Ограничения традиционных продуктов могут затруднить архитектору или дизайнеру изоляцию жилых помещений. При таком ограниченном пространстве для утепления решение часто заключалось в утеплении как верхней, так и нижней стороны балкона или террасы. Это может занять много времени и повлиять на потолочное пространство и инженерные коммуникации, а также создать риск образования конденсата.

Пакет VIP

Панели с вакуумной изоляцией (VIP) быстро становятся предпочтительным продуктом для изоляции этих сложных балконов и террас. Традиционная натуральная изоляция может потребовать 350–450 мм материала для достижения тех же характеристик, что и 120–300 мм современных искусственных материалов. Напротив, для достижения того же уровня производительности требуется всего 20–70 мм панелей с вакуумной изоляцией, поэтому для все большего числа проектов выбираются VIP-панели.

Хотя это и не новая технология, дизайн и использование VIP значительно изменились за 85 лет, прошедших с тех пор, как в 1930 году была запатентована первая панель с резиновым покрытием. получить широкое распространение в различных приложениях. Однако наука, стоящая за VIP-персонами, долгое время оставалась прежней.

Эффективность изоляционного материала измеряется его коэффициентом теплопередачи или значением U, которое представляет собой скорость потери тепла (Вт/м²К), и соответствующим значением лямбда (Вт/мК), которое описывает количество тепла (W), который проводится через стену толщиной 1 метр. Чем лучше изоляция, тем ниже теплопроводность и значение лямбда.

Теплопередача через изоляцию происходит тремя способами: конвекцией, теплопроводностью и излучением. Обычные методы изоляции запрещают передачу тепла за счет конвекции — с использованием матрицы волокон в случае изоляции из минерального волокна и с использованием ячеек (пузырьков) в пластиковой изоляции, такой как полистирол и полиуретан.

Минимальная глубина утепления обеспечивает ровный доступ между квартирой и балконом

1. Гидроизоляционный слой 10 мм 2. 5 мм защитный слой резиновой крошки 3. Квантовый VIP 4. Слой экструдированного полистирола (XPS) 5. Черный фильтровальный лист

В результате изоляционная способность продукта ограничена проводимостью воздуха, которая сама имеет значение лямбда 0,025 Вт/мК. За счет сочетания проводимости воздуха с самим материалом матрицы сертифицировано типичное значение лямбда 0,03 Вт/мК или выше: чего на современном рынке просто недостаточно для некоторых применений.

Замена воздуха газом с меньшей проводимостью, таким как пентан, улучшает характеристики пластикового изоляционного материала, что приводит к минимальному значению лямбда, близкому к 0,02 Вт/мК. Однако полное удаление воздуха или газа еще больше снижает проводимость сердечника, еще больше улучшая тепловые характеристики, и создает VIP со значением лямбда 0,007 Вт/мК.

При использовании в системе утепления инверсионной кровли, такой как ProTherm Quantum от Radmat, VIP обеспечивают значительное уменьшение толщины без потери тепловых характеристик. Это позволяет архитекторам и специалистам в области строительства создавать балконы и террасы, которые экономят ресурсы, экономят энергию и отвечают потребностям строительной отрасли.

Строительство балконов и террас над отапливаемым помещением проблематично для архитекторов, проектировщиков и подрядчиков: в новых проектах строгие нормативные требования и долгосрочная экономическая целесообразность создали повышенный спрос на повышение энергоэффективности, в то время как проектировщики и монтажники кровли должны стремиться к держите общую конструкцию как можно более тонкой.

Площадь на строительных площадках часто имеет большое значение, поэтому каждый дополнительный квадратный метр площади представляет собой дополнительную ценность для клиента. В многоэтажных застройках и высотных зданиях дополнительная высота от пола до потолка также может иметь огромное значение для продаваемой площади. Высококачественная изоляция уже отвечает некоторым из этих требований, но остается спрос на более тонкие продукты, которые будут иметь меньшее влияние на технологичность и функциональность при использовании.

Инверсионная кровельная система ProTherm Quantum от Radmat может достигать коэффициента теплопередачи 0,15 Вт/м2К, при этом она на 80 % тоньше, чем изоляция из экструдированного полистирола (XPS). Для 20-этажной застройки спецификация и установка этой системы могут уменьшить толщину требуемой изоляции настолько, чтобы можно было построить дополнительный этаж в оболочке того же размера.

Произведенные в Великобритании устройства Radmat Protherm Quantum VIP состоят из микропористой сердцевины, из которой удаляются воздух и влага, а затем она помещается в тонкий и газонепроницаемый специальный гибридный алюминий. Эта комбинация обеспечивает коэффициент теплопередачи 0,007 Вт/м2К даже при толщине 40 мм. Это сопоставимо с 0,034 Вт/м2К для XPS толщиной 200 мм и 0,038 Вт/м2К для пенополистирола (EPS) толщиной 220 мм.

Доступные зоны

Часть L Строительных норм и правил устанавливает уровни теплоизоляции, необходимые как для новых зданий, так и для реконструкций. Этот требуемый стандарт, выраженный в виде коэффициента теплопередачи, будет зависеть от местоположения, типа здания и области применения. Для плоских крыш это значение колеблется от 0,11 Вт/м2К в новостройках до 0,18 Вт/м2К при реконструкции, при типичном требовании для балкона или террасы 0,15 Вт/м2К.

Наряду с соблюдением требований к тепловым характеристикам Строительных норм и правил, проектировщики должны обеспечить соответствие доступных балконов и террас Утвержденному документу M: Доступ к зданиям и их использование. В этом документе сказано, что должен быть плавный переход из внутреннего пространства на террасу или балкон без каких-либо ступенек и перепадов высоты пола.

В нем говорится: «Люди, независимо от инвалидности, возраста или пола, должны иметь возможность получить доступ в здания и получить доступ в здания и использовать их объекты как в качестве посетителей, так и в качестве людей, которые живут или работают в них».

Еще одна важная спецификация при оформлении балкона или террасы в жилых квартирах предусмотрена стандартами NHBC. Они устанавливают эталон приемлемого уровня дизайна, спецификации материалов и качества изготовления для недавно построенных домов, зарегистрированных в NHBC. Глава 7.1 «Плоские крыши и балконы» устанавливает минимальный зазор не менее 75 мм между поверхностью утеплителя и нижней стороной подоконника. Имея это в виду, еще более важно, чтобы указанная изоляция была как можно более тонкой.

По мере роста спроса на квартиры с частными внешними пространствами и нежилые здания с доступными террасами, Radmat работал с подрядчиками, чтобы помочь решить проблемы в проектах, где достижение коэффициентов теплопередачи, порогов уровня и целостности гидроизоляции изначально казалось невозможным (пример из практики , ниже).

Radmat Building Products — независимая британская компания, чей ассортимент гидроизоляционных систем обеспечит пожизненную защиту любого здания. Полный ассортимент продукции включает PermaQuik Hot Melt, однослойные EshaPlan, EshaFlex RBM, EshaGum RBM, однослойные EshaUniversal, наносимые жидкостью ParaFlex, системы дорожного покрытия TredWay и системы зеленых крыш MedO.

Компания обязуется оказывать техническую поддержку проектировщику и строительной бригаде с элементами обслуживания, которые обеспечивают комфорт и удовлетворительное решение по гидроизоляции, соответствующее заданным параметрам.

Radmat предлагает всестороннюю техническую поддержку на всех этапах строительного процесса и стремится поставлять первоклассные материалы, установленные утвержденным списком подрядчиков, и согласовывать практичные и экономичные проекты.

Завершающие штрихи

В современной архитектуре и дизайне балконы и террасы также должны обеспечивать эстетическую гибкость. Чтобы удовлетворить меняющиеся потребности клиентов, система Radmat Quantum была разработана для различных видов отделки, включая гравийный балласт, тротуарную плитку, настил и зеленые крыши.

• Гравийный балласт должен быть диаметром 20-40 мм, промытым и округленным, и уложенным на минимальную глубину 50 мм. Установка балластного слоя должна производиться как можно скорее после установки листа термофильтра, чтобы обеспечить постоянную защиту мембраны и предотвратить повреждение панелей Quantum VIP чрезмерным накоплением тепла или сильным ветром. Важен диаметр гравия: было обнаружено, что этот размер наиболее устойчив к размыванию ветром.
• Если используется тротуарная плитка, ее толщина должна быть не менее 50 мм, и она должна быть уложена поверх листа термофильтра на запатентованных опорах для тротуарной плитки с минимальным диаметром 175 мм (или эквивалентной площади основания). Опорные подкладки для мощения поддерживают дренаж под плитами и гарантируют, что пары влаги могут выходить из системы. Зазоры между тротуарной плиткой и бордюрами должны быть заполнены промытым окатанным щебнем диаметром 20-40 мм.
• Систему зеленой крыши также можно установить поверх системы утепления перевернутой крыши ProTherm Quantum. Корневой барьер, если он не обеспечивается гидроизоляционным слоем, должен быть свободно уложен или приклеен к гидроизоляционной мембране с герметизацией всех перехлестов до укладки первого слоя звукоизоляционных панелей Radmat Regupol. Корневой барьер должен быть загнут на краю изоляции крыши и герметизирован под накладками.

В заключение следует отметить, что система Radmat Quantum VIP специально разработана для значительного уменьшения глубины традиционной инверсионной крыши, предоставляя решение для противодействия низким бортикам увеличивающейся глубины традиционных EPS и XPS, необходимых для удовлетворения строгих тепловых требований. Разрабатывая и поставляя каждый элемент инверсионных плоских кровельных систем, Quantum может помочь подрядчику и клиенту достичь желаемых показателей теплоизоляции, герметичности и долговечности.

Джейк Уоткинс, старший технический менеджер Radmat Building Products

Тонкий тоник для плоской кровли

Radmat сотрудничает с подрядчиками, чтобы помочь достичь коэффициента теплопередачи, порогов уровня и целостности гидроизоляции.

В одном из таких сложных жилых помещений пространство было ограничено, поскольку из-за проблем с высотой плит невозможно было достичь целевого коэффициента теплопередачи 0,16 Вт/м²K с помощью традиционных изоляционных материалов. Первоначальная спецификация предусматривала использование высокоэффективной теплоизоляционной плиты Radmat ProTherm G толщиной 200 мм с гидроизоляционным слоем толщиной 10 мм для обеспечения коэффициента теплопередачи 0,15 Вт/м²K.

Но при общей глубине системы 285 мм, включая 75-миллиметровое пространство, соответствующее требованиям NHBC, потребовалось более тонкое изоляционное решение.

Для решения вопроса высоты было рассмотрено компромиссное решение: использование изоляционной плиты Radmat ProTherm G толщиной 100 мм над гидроизоляцией с дополнительной изоляционной плитой Kooltherm толщиной 60 мм под плитой. Это уменьшило высоту системы над перекрытием на 100 мм и обеспечило коэффициент теплопередачи 0,16 Вт/м²К, но также привело к потенциальной проблеме конденсации и заняло ценное свободное пространство потолка.

Наконец, были оценены две системы ProTherm Quantum: Hybrid и Pure. Гибридная система сочетает в себе ProTherm Quantum VIP толщиной 40 мм и изоляцию из пенополистирола (XPS) толщиной 40 мм, что обеспечивает коэффициент теплопередачи 0,14 Вт/м²K при глубине системы 185 мм. Эти исключительные тепловые характеристики были достигнуты без ущерба для высоты внутренней стойки, выполнения требований NHBC и поддержания ровного пола между внутренними и внешними пространствами в соответствии с Утвержденным документом M.

Однако опция ProTherm Quantum Pure, которая удаляет слой XPS и заменяет его вторым слоем ProTherm Quantum VIP толщиной 50 мм, обеспечивая еще более тонкую систему: достижение целевого коэффициента теплопередачи 0,15 Вт/м²K при толщине всего 145 мм от плиты до уровня чистого пола.

Это оптимальное решение для этих изолированных балконов началось с высококачественной гидроизоляционной системы толщиной 10 мм, сертифицированной British Board of Agrément, установленной утвержденным подрядчиком. Затем поверх гидроизоляции были установлены акустические защитные панели Radmat Regupol толщиной 5 мм, а затем два слоя изоляционных панелей Radmat Quantum VIP для инверсионной кровли с наполнителем Thermoset по периметру.

Перед завершением укладки плиты термофильтра TS и тротуарной плитки на прокладки для тротуара был установлен дополнительный слой звукоизоляционных панелей Regupol. Готовая система ProTherm Quantum Pure обеспечивает коэффициент теплопередачи 0,15 Вт/м²K при общей глубине системы всего 145 мм.

Эта статья была создана Construction Manager в партнерстве с Radmat Строительные материалы

Теперь ответьте на вопросы CPD (обратите внимание, что вы должны сначала зарегистрироваться или войти в систему):

Изоляция для балконов и террас

1

2 Предоставление полезного пространства на плоской крыше является привлекательным предложением для многих типов зданий. Для людей, живущих в квартирах и квартирах, балкон — это способ получить доступ к внешнему пространству, не находясь на уровне первого этажа. Тем временем террасы могут обслуживать более крупные жилые дома и коммерческие помещения, обеспечивая место сбора с жестким ландшафтом для различных целей.

В тех случаях, когда балконы и террасы располагаются над жилым помещением, они образуют часть тепловой оболочки здания. Они должны быть надлежащим образом изолированы, чтобы соответствовать требованиям по энергоэффективности, но при этом нести дополнительную нагрузку, связанную с использованием не только для периодического доступа для обслуживания.

Теплая кровля с изоляцией (можно рассмотреть Celotex GA4000 или XR4000), уложенной поверх несущих балок, остается предпочтительным вариантом по сравнению с холодной кровлей. Теплая кровля не нуждается в перекрестной вентиляции и лучше детализируется на стыках с другими элементами для устранения линейных тепловых мостов.

Плиты из жесткого полиизоцианурата (PIR) Celotex легкие, их легко резать и обрабатывать, и их можно использовать для быстрой и эффективной изоляции участков плоской крыши. Несмотря на то, что они уже обладают высокой прочностью на сжатие, чтобы противостоять динамической нагрузке от пешеходного движения, связанной с балконами и террасами, рекомендуется устанавливать доски с дополнительным слоем фанеры поверх. Верхний слой фанеры, как и настил из конструкционной древесины под изоляцией, должен иметь толщину не менее 18 мм. Дополнительный слой защищает изоляцию от повреждений, распределяя вес декоративной отделки крыши и дополнительную пешеходную нагрузку более равномерно по всему слою изоляции.

К сожалению, компания Saint-Gobain Interior Solutions не поддерживает использование своей продукции для изоляции между и над балками деревянной конструкции плоской крыши. Утвержденный документ C строительных норм и правил рекомендует, чтобы конструкции крыш соответствовали британскому стандарту BS5250:2021 Своду правил по контролю конденсации в зданиях.

Этот документ предусматривает наличие 50 мм вентиляции между нижней стороной настила крыши и изоляционным слоем в случае холодной кровли (когда изоляция находится внутри конструкции). Он определяет теплую конструкцию крыши как такую, в которой вся изоляция находится над деревянными балками. По этой причине Saint-Gobain Insulation UK не поддерживает плоскую кровлю в гибридной ситуации с изоляцией между балками и над ними. Для плоской крыши любая изоляция между балками или под балками потребует вентиляции для соответствия BS5250.

Мы можем предоставить расчет коэффициента теплопередачи как для холодных, так и для теплых плоских крыш.
