Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней.

От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

  1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

    Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

  2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.

    Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

  3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

    Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

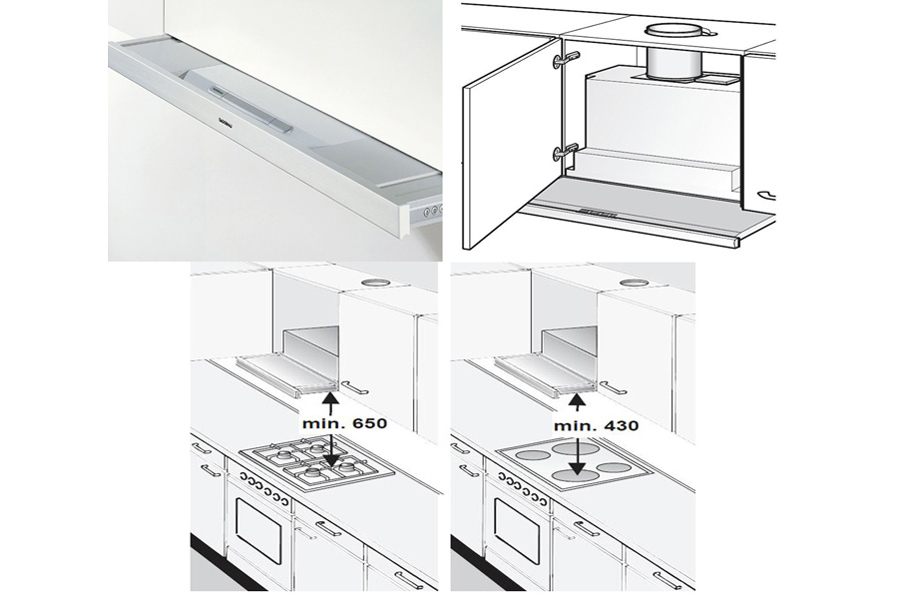

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность.

Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

  • для электрической плиты – от 65 см до 70см будет оптимально;
  • для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

  1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

    Пластиковый воздуховод для подключения к вытяжке

  2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

    Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

  • Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
  • Сделать шкаф под вытяжку своими руками, опираясь на размеры.
  • Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке.

Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед.

В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

Как установить встраиваемую вытяжку в шкаф своими руками

Вопрос как установить встраиваемую вытяжку волнует, наверное, каждого владельца дома. В первую очередь следует знать, что установка происходит не просто на стену, а в специальный навесной шкафчик, который помогает скрыть воздуховод и оставить видимой лишь рабочую панель. А это, конечно же, отлично поможет сохранить красивый интерьер, не нарушая гармонию на кухне.

Установка встроенной вытяжки своими руками вовсе не является таким уж сложным делом, для начала следует взять во внимание размеры помещения и интерьер. Преимуществом такой техники является то, что она малошумная, но первый минус, который можно отметить – это довольно немаленькая цена, которая объясняется особенностями ее конструкции. Но, конечно же, стоимость будет зависеть от размеров. Она включает в себя турбину, которая и позволяет работать ей почти бесшумно, и главное – эффективно.

Выбираем встраиваемую вытяжку

Исходя из размеров своей кухни, вам придется выбирать нужный размер встроенной вытяжки, а благодаря тому, что размеров их существует много, вы обязательно сделаете правильный выбор. Они могут быть от 45 до 90 см и наиболее распространенным типом являются именно горизонтальные модели, установка которых проводится к навесному шкафу. Но самые популярные вытяжки – это те, которые монтируются в навесной шкаф.

Стоит отметить, что все модели таких вытяжек имеют в своей конструкции фильтр, который улавливает жир и находится в выдвижной части устройства. Свою работу она начинает в тот момент, когда подвижная ее часть расположена именно над плитой, а для этого конструкция оснащается подвижными элементами. Также есть модели, которые работают в рециркуляционном (для него нужен фильтр на угольной основе) и отводящем режиме.

Если вы хотите правильно установить встраиваемую кухонную вытяжку, то для начала, конечно же, следует учесть размеры плиты и шкафчика, которые должны соответствовать. Если это не будет соблюдено, то эффективность вытяжки будет вовсе не большой. Но если же вы вдруг приобрели вытяжку, которая не совсем подходит к размерам плиты, то можно дополнительно смастерить короб, который и будет скрывать внутри технику.

Еще одним важным моментом при выборе вытяжки будет расстояние между дном шкафа и поверхностью плиты. А именно для газовой плиты оно составляет не более 80 см, а для электрической – не более 70 см. А если, к примеру, у вас будет вытяжка 60 см, то в этом случае надо чтобы шкаф располагался не слишком низко, чтобы эффективность удаления отработанного воздуха была как можно выше.

Не такими популярными являются компактные вытяжки, но все равно их часто используют, так как установка их возможна в любой навесной шкаф. Но стоит отметить, что чем компактнее устройство, тем меньше производительность.

Установка встроенной вытяжки своими руками

Сперва следует определиться, нужен ли вам новый специальный короб для  того чтобы вытяжка смотрелась как можно лучше. Или же если у вас уже есть навесной шкаф, то вам лишь придется переоборудовать его под вытяжку или же подобрать ее под этот шкаф.

Итак, после того как вы решили первый вопрос надо приступать к проделке отверстия в днище, при этом важно учитывать размеры корпуса. Верх шкафчика тоже нужно видоизменять, сделав вырез для воздуховода, который станет соединением выходного отверстия и окна для вентиляции в стене. Также довольно часто используют пластиковый прямоугольный вентиляционный канал, и, соответственно для установки встраиваемой вытяжки в шкаф необходимо сделать прямоугольный вырез в корпусе мебели.

Сразу же при монтаже нужно закрепить между собой все элементы вытяжки внутри шкафа. Как правило, установка делается креплением к стене задней части вытяжки, здесь важно, чтобы там был вырез, посредством которого она и будет закреплена. Также здесь есть один нюанс – это возможность передвижения панели, после того как корпус будет закреплен, подвижная часть должна свободна ездить.

Установка встраиваемой вытяжки в шкаф обязательно должно быть закреплено хомутом. Делать это надо с усилием, чтобы была герметичность. Это нужно для того, чтобы в случае надобности можно было отсоединить элементы. Это бывает нужно, когда требуется очистка системы.

Как выбрать воздуховод

Для начала надо определиться с выбором материла и с вентиляционным каналом. Лучше всего для этого дела подойдут  — пластиковый прямоугольный или с круглым сечением воздуховод или же гофрированный.

Обычно, встраиваемую вытяжку на кухне делают для того, чтобы сэкономить пространство, поэтому лучшим вариантом будет приобретение пластикового прямоугольного канала, он же имеет гораздо лучшую пропускную способность благодаря гладким стенкам.

Если же говорить о гофрированной вытяжке, то здесь при установке вовсе не нужно использовать колена, что и даст возможность исключить завихрения в вытяжке. Но есть и свой минус – это довольно шумная работа устройства. Устанавливая гофрированный канал надо знать, что располагать его лучше в растянутом виде, это поможет задерживать загрязнения в различных щелях воздуховода.

Следует отметить и плюс гофры – это ее хорошая деформация, так из круглого сечения вполне реально с определенными усилиями сделать прямоугольную форму. Делая это, вам не придется заморачиваться с покупкой дополнительных переходников.

Полезные рекомендации по монтажу встраиваемой вытяжки

  • Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
  • В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие  под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
  • В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
  • Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.

Несколько полезных советов

  1. Вытяжные трубы устанавливать желательно так, чтобы был прямой выход наружу. Если это для вас невозможно, то сделайте так, чтобы пар и загрязненный воздух проходил через специальный фильтр, который оснащается активированным углем;
  2. Устанавливая воздуховоды, оптимальными будут размеры 120 мм. Чтобы воздух хорошо проходил, ему не должно ничего препятствовать, поэтому старайтесь не делать никаких изгибов;
  3. Установка встроенной вытяжки на кухне должна проводиться не ниже чем 70 см от кухонной плиты и всегда должна быть вовремя прочищена специальными средствами.
  4. Обязательно установите противовозвратный клапан, он же вам поможет устранить неприятные запахи и грязный воздух.

Несколько слов о том, как установить встраиваемую вытяжку – Сделаем мебель сами

Здравствуйте дорогие друзья.

В этой статье мы с вами рассмотрим монтаж встраиваемой вытяжки (на 600 мм) в верхний кухонный короб, специально для этого предназначенный.

И сразу несколько слов об этом оборудовании…

В нашем случае – это устройство, которое в процессе работы, производит меньше шума, чем остальные, так как оно немного по-другому устроено.

Если посмотреть в его вентиляционный выход, то можно увидеть специальную турбину (в более дешевых моделях такой нет), которая и обеспечивает относительно тихую работу.

Но и стоит оно, естественно, дороже обычного.

Итак, как было сказано выше, вытяжка предназначена для врезки в короб, ширина которого должна быть равна 600 мм.

Процесс установки можно разделить на следующие пункты:

  • Вырезка отверстия в нижнем горизонте (под крепление для гофры)
  • Определение положения нижнего горизонта короба относительно его боков, и его крепление
  • Разметка и установка держателей под газовые (либо другие) подъемные лифты (если таковые проектируются).
  • Крепление
  • Врезка петель в фасад короба, установка держателей для подъемников
  • Навеска фасада на модуль

Приводим «в порядок» само устройств

Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.

При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).

После этого, нужно вырезать лобзиком само отверстие

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.

После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.

До этого момента, верхний горизонт и бока короба должны быть собраны.

Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.

Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.

Когда модуль собран –  крепим к нему нашу технику.

Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.

Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.

Кстати, здесь есть нюанс (в случае с газовыми подъемниками).

Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).

Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.

Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.

Крепление

В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.

Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.

Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.

А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…

Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.

В нашем случае, устанавливаемая техника к таковым не относится.

Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.

Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.

Вот, в целом и вся несложная наука.

На этом все, до встречи.

Как выбрать и установить встраиваемую вытяжку для кухни

Большинство кухонных приборов делятся на два вида – встраиваемые и отдельностоящие, и вытяжки исключением не являются. Существует лишь отличие в терминологии, которая выделяет встроенные вытяжные приборы как один из многих видов. Термин «отдельностоящие» для кухонных воздухоочистителей не используется. К ним условно относятся все остальные вытяжки, а встраиваемые, о которых речь пойдет в этой статье, стоят особняком.

Кухонные воздухоочистители этого типа монтируются в кухонный гарнитур и практически невидны. Если вы сторонник присущего для интерьеров в стилях модерн и хай-тек минимализма, стоит обратить внимание на интегрированную технику. Чтобы правильно выбрать встраиваемую вытяжку, для начала нужно узнать, какие бывают вытяжные устройства. Поскольку строгой классификации кухонных воздухоочистителей не существует, оборудование одновременно рассматривается по способу монтажа, внешнему виду и функционалу.

Купольные – это приборы с напоминающим крышу дома или конфигурацию камина (каминные устройства) куполом, бескупольные похожи на перевернутую букву «Т», наклонные имеют наклоняемую зону всасывания, угловые устанавливаются в углу и бывают купольными и Т-образными. Все перечисленные виды вытяжного оборудования крепятся к стене и в зависимости от вида и дизайна устанавливаются в интерьерах разных стилей. Например, наклонные и Т-образные устройства предназначены для кухонь модерн, хай-тек и лофт. Купольные и угловые могут иметь современный, классический или ретро дизайн.

По способу установки вытяжки бывают настенными, подвесными, островными и встраиваемыми. Последние в зависимости от конструкции встраиваются в навесной шкаф или в столешницу. А теперь подробнее о разновидностях встроенного оборудования.

Типы встраивания вытяжек для кухни

Отличие вытяжной техники от естественной вентиляции заключается в том, что она захватывает загрязненный воздух мгновенно. Чтобы это условие выполнялось, рабочая зона устройства должна находиться как можно ближе к варочной панели. Насколько близко можно установить встроенную вытяжку – зависит от ее типа.

В потолок

Если вы обратили внимание, этот вид кухонных воздухоочистителей мы не называли среди интегрируемых, но все-таки решили рассказать о нем в этом разделе, и вот почему. Дело в том, что с приходом в нашу жизнь технологии изготовления многоуровневых потолков некоторые пользователи стали монтировать в них вытяжки. Чтобы оборудование было эффективным сооружается ниша, куда на необходимой от плиты высоте встраивается вытяжное устройство. Процесс это достаточно трудоемкий, поэтому встраиваемые в потолок вытяжки – это большая редкость.

Если же говорить о классической потолочной технике, то это островные вытяжные приборы, которые никуда не встраиваются. Оборудование крепится к потолку, находится на виду и является неотъемлемой частью кухонного интерьера, поэтому в плане дизайна к нему предъявляются повышенные требования, чего не скажешь о встроенной технике. Самыми популярными являются бескупольные устройства, потому что они универсальны и отлично вписываются в большинство современных интерьеров. Для изысканной кухни можно подобрать прибор необычной конфигурации, например, похожий на лампу с красивым абажуром.

В шкаф

Это самый распространенный тип встраиваемых вытяжек, которые выбирает большинство отечественных потребителей. Преимущество встроенных в шкаф вытяжных устройств в том, что нишу частично можно использовать для хранения кухонных принадлежностей.

Интегрируемые в навесной гарнитур кухонные воздухоочистители бывают стационарными и слайдерными. Первые имеют неподвижную рабочую зону, которую можно удлинить, выдвинув вторую половину области всасывания на себя. Стационарные приборы полностью спрятаны в шкафу, а у слайдерных на виду располагается панель управления, которая, кроме выполнения своих непосредственных функций, является элементом декора.

В столешницу

Это сравнительно новый вид кухонных очистителей, которые, в отличие от всех остальных, располагаются вертикально и ближе всего к зоне готовки. Вытяжка устанавливается в столешнице и в нерабочем состоянии невидна. После включения и выбора режима устройство выдвигается и начинает втягивать испарения.

Известно, что чем ближе установить вытяжку к варочной панели, тем она будет эффективнее. Но оборудование, которое нависает над зоной готовки, слишком близко, устанавливать нельзя по двум причинам. Во-первых, оно будет мешать хозяйке, во-вторых, со временем могут оплавиться жироулавливающий фильтр, нижняя часть корпуса и элементы управления.

Встроенная в столешницу вытяжная техника устанавливается позади конфорок, поэтому подымающийся вверх поток горячего воздуха ей не угрожает. Второе преимущество интегрированной в стол техники в низком уровне шума. Связано это с тем, что в таких приборах установлены менее мощные двигатели, при этом производительность остается высокой, ведь устройство находится рядом с зоной готовки. Оборудование устанавливается в ультрасовременных интерьерах и с каждым годом становится все более популярным.

Отвод или циркуляция – что лучше?

В отличие от техники прошлых лет практически все современные модели имеют два режима. Поэтому в большинстве случаев вопрос о том, какую выбрать вытяжку – с отводом или рециркуляцией, не стоит. Но чтобы правильно подобрать технику и понимать, какие работы придется выполнять при установке, важно знать, что представляет собой каждый из режимов и какой из них лучше.

Рециркуляция

Все вытяжки оснащены жироулавливающим фильтром, который представляет собой многослойную сетку из алюминия или нержавеющей стали и предназначен для очистки воздуха от частичек жира. Жировой картридж устанавливается в самом низу кухонного воздухоочистителя и первым пропускает через себя воздушный поток. Если техника работает в режиме рециркуляции, следом за жироулавливающим (в корпусе вытяжного прибора) крепится угольный фильтр, который очищает воздух от запахов. Активированный уголь является одним из лучших адсорбентов, поэтому именно он применяется для наполнения циркуляционных картриджей. После прохождения сквозь угольный фильтр очищенный воздух через специальное отверстие в корпусе возвращается обратно в помещение.

Особенность использования встраиваемой вытяжки в режиме рециркуляции заключается в периодической замене удерживающего частички запахов фильтрующего элемента. Как часто менять картридж? Все зависит от частоты эксплуатации кухонного воздухоочистителя, в среднем фильтр меняется раз в два-три месяца. В отличие от угольного, жироулавливающий фильтрующий элемент рассчитан на весь срок службы оборудования, но каждые три-четыре недели его необходимо мыть.

Отвод воздуха

Проточный цикл или режим отвода существенно отличается от рециркуляционного. Сначала воздух все также очищается в жировом картридже, но затем выходит на улицу или в вентиляционную систему. Для того, чтобы встраиваемая вытяжка могла работать в режиме отвода, необходимо соорудить воздухоотводную магистраль. Она изготавливается из гофры или пластикового короба, устанавливается на стене и соединяется с вентиляционной системой либо выводится наружу. Если вытяжное устройство встроено в столешницу, воздуховод обычно выходит через отверстие в стене, потому что тянуть его наверх к вентиляции нерационально.

В режиме отвода производительность втяжки на 30-35% выше, чем в циркуляционном цикле, поэтому, если кухонные условия позволяют, лучше провести магистраль. Несмотря на то, что монтаж в этом случае сложнее, со временем потраченные усилия окупятся с лихвой. Ведь на протяжении всей эксплуатации оборудования не придется регулярно покупать угольные фильтры.

Расход электроэнергии

Кухонные вытяжки, в том числе и встраиваемые, не относятся к энергоемкому оборудованию, поэтому при выборе техники следует обращать внимание не на мощность, а на производительность. Это основной критерий, от которого зависит эффективность работы вытяжного прибора, а значит необходимо понимать, что он означает.

Производительность показывает, сколько воздуха способна пропустить техника в единицу времени, и измеряется в кубических метрах в час. Чтобы рассчитать продуктивность вытяжного оборудования, необходимо площадь кухни умножить на высоту потолка и на коэффициент 12. Для учета потерь, которые возникают при движении воздуха через фильтры и воздуховод, к полученному значению следует прибавить 25-30%. Обратите внимание, что в режиме рециркуляции кухонный воздухоочиститель имеет меньшую производительность.

Производительность зависит от мощности двигателя и конструктивных особенностей вытяжки. Например, устройства, работающие по технологии периметрального всасывания, не нуждаются в установке сверхмощных моторов, а значит более экономичны. Но в любом случае даже самый энергоемкий прибор обычно не потребляет больше 300 Вт/час. По сравнению с электрическими варочными поверхностями и духовыми шкафами, это «капля в море».

Уровень шума

Преимущество встраиваемых вытяжек перед другими видами кухонных воздухоочистителей в сниженном уровне шума. Объясняется это тем, что звук мотора частично поглощает мебель. Но в любом случае нужно выбирать как можно менее шумное оборудование, особенно если хозяйка большую часть времени проводит на кухне за готовкой.

Чтобы понимать, какой уровень шума является допустимым, необходимо принять за точку отсчета тихую комнату, где шумность не превышает 30дБ. Звук, издаваемый очень тихо работающим вытяжным устройством, сравним с шепотом человека на расстоянии 5 метров и составляет 35 дБ. Спокойный разговор на расстоянии 10 метров и тихо играющая музыка звучат на 45 дБ, а негромкая беседа двух людей, находящихся в 3 метрах от слушателя – это примерно 50 дБ. Производители постоянно совершенствуют свою технику и стараются, чтобы максимальный уровень шума не превышал 55 дБ.

Размеры встраиваемых моделей

Габариты имеют такое же важное значение, как и производительность, особенно это касается ширины встраиваемой вытяжки. Она должна быть не меньше соответствующего значения варочной панели, иначе испарения по периметру рабочего стола не будут захватываться. В этом случае теряется весь смысл использования кухонного воздухоочистителя, задача которого заключается в том, чтобы моментально всасывать загрязненный воздух.

Ширина стандартных варочных поверхностей составляет 55-60 см, устройства с числом конфорок более пяти выпускаются размерами 75-80 см. Соответственно, подобранная для них вытяжка не должна быть меньше. Для габаритных плит предназначены вытяжные приборы 90-120 см, а для компактных панелей с числом конфорок от 1 до 3 в продаже имеются кухонные воздухоочистители шириной 35-45 см. При выборе обращайте внимание на размеры жироулавливающего фильтра, потому что в некоторых моделях он может быть значительно меньше габаритов корпуса.

Установка

Если техника предназначена для встраивания в шкаф, ее нужно устанавливать на высоте 60-70 см от электрической и 70-80 см от газовой варочной панели. Это оптимальные размеры, чтобы техника работала эффективно и была в безопасности.

Перед тем как встроить вытяжку, необходимо подготовить шкаф. Для этого в дне фрезеруется отверстие по размерам корпуса, а если оборудование будет работать в режиме отвода, следует в полке и крышке сделать отверстия под воздуховод.

Самый дешевый и удобный в установке материал – гофра, которая отлично растягивается, сжимается и изгибается. Но в то же время гофрированные патрубки имеют два серьезных недостатка. Во-первых, при прохождении воздуха через гофру может возникать похожий на шелест листьев шум, что связано с неровной поверхностью материала. Во-вторых, очистить «гармошку» от грязи практически невозможно, поэтому необходимо сооружать дополнительную конструкцию, чтобы спрятать воздуховод.

Специалисты рекомендуют устанавливать круглый или прямоугольный пластиковый патрубок, который не шумит, легко очищается от пыли и загрязнений. Некоторые неудобства вы будете испытывать только на этапе установки встраиваемой вытяжки, когда придется соединять меняющие направление патрубки специальными коленами. Но это того стоит, ведь эксплуатация оборудования с пластиковой магистралью намного удобней, чем с гофрой. Само устройство через выфрезерованное в днище отверстие задвигается в шкаф и прикручивается к верхней полке, воздуховод соединяется с вентиляционной системой или выводится наружу.

Для монтажа вертикальной вытяжки нужно сделать прямоугольное отверстие в столешнице, соответствующее размерам передней части прибора (плюс технологические зазоры). Для использования устройства в проточном цикле необходимо просверлить в стене отверстие и через него вывести воздухоотводную магистраль на улицу. Если планируете эксплуатировать прибор только в режиме рециркуляции, достаточно подключить его в розетку 220 В. Выдвижной механизм устанавливается внутри гарнитура на специальные кронштейны согласно инструкции, которая идет в комплекте со встраиваемой в столешницу техникой.

Особенности и преимущества встраиваемых вытяжек Electrolux

В ассортименте одного из самых старейших производителей бытового оборудования – компании Electrolux есть встраиваемые в шкаф вытяжки для средних по площади кухонь и стандартных варочных поверхностей. Техника имеет производительность 600 м3/час и ширину 53 см, три скорости и слайдерную панель управления.

Встроенные вытяжки Электролюкс работают в режиме отвода и рециркуляции, а жироулавливающие фильтры изготовлены из высококачественного, легкого в уходе алюминия. Техника оснащена экономичным, безопасным и долговечным светодиодным освещением, срок службы которого измеряется десятками тысяч часов. Вес приборов чуть больше 5,5 кг, они легко устанавливаются и не нагружают шкаф.

Для заказа встраиваемых вытяжек Electrolux обращайтесь в наш интернет-магазин. Мы реализуем оборудование известного бренда по выгодным ценам, а некоторые модели можно купить по скидке. На бытовую технику предоставляется официальная гарантия от производителя. Доставка выполняется во все населенные пункты России.

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Вытяжка, встроенная в кухонный шкаф

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

  1. Рециркуляционный.
  2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м3/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

  1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
  2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
  3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
  4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
  5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
  6. На стене делаем отметку нижнего края воздуховода.
  7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
  8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
  9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
  10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
  11. Все соединения обрабатываем герметиком.
  12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:
  • по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
  • во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

  1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
  2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
  3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
  4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
  5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
  6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
  7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
  8. Сопло обводим на полке карандашом.
  9. Вырезаем лобзиком монтажное отверстие.
  10. То же проделываем и с верхней плоскостью шкафа.
  11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
  12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
  13. Шкаф с вытяжкой возвращаем на прежнее место.
  14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
  15. Все стыки заполняем герметиком.
  16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

  1. Делаем чертёж деталей шкафа и схему его сборки.
  2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м2 материала.
  3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
  4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
  5. С помощью шуруповёрта и метизов собираем корпус ящика
  6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
  7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
  8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Установка и подключение вытяжки на кухне своими руками

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно,  на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

  • Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
  • Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
  • Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

  • Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
  • Шуруповерт.
  • Строительный уровень и рулетка.
  • Молоток.
  • В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Установка вытяжки в кухонный шкаф

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Монтаж вытяжки под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Вытяжка pyramida wh 20-60 white

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

Схемы встраивания и подключения вытяжки

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

  1. Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
  2. Для плотного крепления понадобятся различные хомуты.
  3. Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
  4. Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
  5. Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
  6. Специальный г-образный переход.
  7. Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:

  • Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
  • Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
  • Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

Рекомендации по выбору режима работы вытяжки

Несколько советов

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

  • При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
  • Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
  • Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
  • При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
  • Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые.  Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Как установить вытяжку скрытого типа на кухне

Этот пост спонсируется Lowe’s. Все мысли и мнения — наши собственные.

Помните эту визуализацию дизайна кухни # pearlround2? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.


На нашем рендере вы могли заметить, что вытяжки нет.Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке существует множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

Вставка вытяжки GE

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно. Размер вставки составляет 11,125 дюймов в глубину, 9,625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — У Lowe’s есть действительно информативное руководство по покупке вытяжек на своем сайте, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2. Монтаж в шкафу

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может полностью реконструировать и обрабатывать разрешения? Мы этого не делали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3. Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, насколько большим нужно сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и нарисовали карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов.Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов. Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как проем был вырезан, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа. Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там есть.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Вам нравится внешний вид? Делитесь в комментариях ниже!

Как сделать индивидуальную кухонную вытяжку

Используйте рулетку, чтобы определить желаемую высоту, ширину и глубину вытяжки — не забудьте принять во внимание размер вытяжного вентилятора, расположение вентиляционного отверстия на крыше или внешней стене и размер лайнера, если он используется. Следуя плану вытяжки (Изображение 1), составьте список вырезов фанеры и кусков тополя.Чтобы не было видно кромок фанеры, арка, нижняя часть боковых панелей и боковые стороны передней панели будут сделаны из тополя, так как эти края будут видны; остальные куски — фанера. Совет: Вместо фанеры можно использовать МДФ 3/4 дюйма. Поскольку МДФ гладкий, нет необходимости использовать тополь для краев.
Отрежьте древесину по размеру с помощью настольной пилы или циркулярной пилы и торцовочной пилы. Если этих инструментов нет в наличии, их обычно можно бесплатно отрезать до нужного размера в хозяйственных магазинах. Нижняя часть будет удерживать вытяжной вентилятор, поэтому необходимо вырезать отверстие до нужного размера.Измерьте вытяжной вентилятор и перенесите измерения на вырезанный снизу кусок, отметив их карандашом (Изображение 2). Просверлите внутреннюю область, отмеченную для вырезания, сверлом 1/4 дюйма (Изображение 3). Вставьте лобзик в отверстие и разрежьте по отмеченной линии (Изображение 4). Слегка отшлифуйте края, чтобы сгладить. Перед сборкой установите вытяжной вентилятор в вырез. вытяжка на следующем этапе.

Используя приспособление для отверстий и сверло, снабженное сверлом для отверстий, просверлите отверстия в кусках тополя, которые соединяются с передней и боковыми панелями (Изображение 1).Соберите переднюю и боковые панели в соответствии с планом (рис. 2 и 3). Стрелки указывают примерное расположение винтов с отверстиями для карманов; отверстия должны быть просверлены в стороне, которая не будет видна после завершения вытяжки. При наличии видимых зазоров пальцем нанести небольшое количество шпатлевки для дерева. Отшлифовать панели по швам до получения гладкости. Затем просверлите отверстия кармана в нижней части и прикрепите к боковым панелям винтами в соответствии с планом (Изображение 4). Убедитесь, что высота установки правильная для правильной установки вытяжного вентилятора.Добавьте две передние скобы и две задние скобы с винтами с отверстиями для карманов, следуя плану (Изображение 5). Размещение распорок не обязательно должно быть точным, поскольку они не будут видны, но убедитесь, что задние распорки не мешают работе вытяжного вентилятора или воздуховода. При сборке используйте стержневые зажимы, чтобы удерживать детали на месте. Совет: Используйте обрезки дерева в качестве распорки, чтобы скобки оставались квадратными при сборке.

Поместите вытяжку на заднюю сторону и установите переднюю панель сверху, чтобы стороны выровнялись.Панель должна идеально ложиться, если замеры и разрезы выполнены правильно. При необходимости обрежьте переднюю панель по размеру. Примечание: Не устанавливайте переднюю панель на этом этапе. Удерживайте вытяжку на месте для «сухой посадки» (Изображение 1). Внесите необходимые корректировки. Помните, что герметик может закрыть небольшие швы и щели. Совет: Измерьте каждую деталь несколько раз перед резкой, чтобы уменьшить риск ошибок.

Используя комбинированный квадрат, разметьте верх и стороны арки на МДФ 1/4 дюйма или луане, чтобы сделать шаблон.Оставьте примерно 2 дюйма с каждой стороны арки и 2 дюйма от верха тополевой доски, чтобы оставались отверстия для карманов. Используйте овальный лоток или блюдо в качестве шаблона для кривой (Изображение 1). Прикрепите МДФ к рабочей поверхности или доске с помощью пружинных зажимов для стабилизации и разрежьте по линии дуги лобзиком (Изображение 2). Зашлифуйте края гладкими. Разместите шаблон над нижней частью передней панели и закрепите его зажимами. Используйте фрезер, оснащенный битой для выравнивания заподлицо с подшипником со стороны хвостовика, и дайте ему пройти по шаблону, чтобы вырезать арку (Изображение 3). Совет: Если фрезер недоступен, можно использовать лобзик, но рез не будет таким гладким.

Установите вытяжку сверху и сдвиньте вытяжной вентилятор на место. Если вы используете лайнер, также установите лайнер в этот момент (Изображение 1). Закрепите шурупами по дереву 1-1 / 4 дюйма или оборудованием, предоставленным производителем. Найдите положение шпилек в задней стене кухни с помощью гвоздя или молотка и небольшого гвоздя. Вы также можете «услышать» шпильки, постучав по гипсокартону и прислушиваясь к твердому -звучный стук.Отметьте шпильки карандашом чуть выше того места, где будут крепиться подтяжки. Поднимите вытяжку на место и вставьте шурупы 1-1 / 4 дюйма через задние распорки в стойки. Вставьте винты через обе задние распорки во все места стоек, чтобы прикрепить к стене (Изображение 2). При установке на кухне, где шкафы расположены по бокам вытяжки. , вставьте пару шурупов в соседние рамы шкафа через боковые панели. Наконец, подсоедините вытяжной вентилятор к воздуховоду в соответствии с инструкциями производителя.

Отрежьте две части тополя размером 1 x 4 дюйма до желаемой ширины полки с помощью торцовочной пилы. Измерьте высоту молдинга, выбранного для обрезки полки (лучше всего молдинг от 4 до 6 дюймов). Сложите отрезанные куски тополя для полки и измерьте общую толщину обеих досок. Вычтите это число из высоты обрезки. Разорвите (отрежьте по длине) доску до заданного размера, чтобы она действовала как распорка и как анкер для полки. Например, если обрезка составляет 4 дюйма, а толщина двух досок тополя составляет 1 1/2 дюйма, то доску следует разрезать до 2 1/2 дюйма. Отрежьте рваную доску по длине полки. Вырежьте два небольших кусочка из отходов, чтобы они поместились в стороны.Соедините детали и гвозди вместе, чтобы собрать коробку с открытой лицевой стороной (Изображение 1). Используйте комбинированный квадрат, чтобы определить правильное размещение на передней панели (Изображение 2). Закрепите прихваткой с помощью чистового гвоздя. Прикрепите заднюю часть коробки к передней панели вытяжки с помощью шурупов для дерева 1-1 / 4 дюйма (Изображение 3). Совет: Продольные пропилы выполняются с помощью стола или циркулярной пилы. Если эти инструменты недоступны, разрежьте куски размер в строительном магазине.

Обрежьте концы отделки под углом 45 градусов до такой же ширины, как полка (Изображение 1).Измерение следует проводить от самой короткой точки обвязки, чтобы она соответствовала правильной посадке. Отрежьте боковые части боковых полок одним скошенным углом 45 градусов и одним прямым. Насухо прикрепите переднюю и боковые стороны к полке (Изображение 2) перед тем, как прибить гвоздями, когда вы выровняете их (Изображение 3).

Установите переднюю панель на вытяжку и закрепите гвоздем с помощью гвоздя (Изображение 1). Измерьте ширину и глубину вытяжки и обрежьте молдинг короны по размеру. (Подробности см. В Руководстве по вырезу коронки для торцовочной пилы).Прибейте молдинг коронки на место с помощью финишного гвоздя (Изображение 2). Совет: Соедините две детали вместе под углом перед тем, как прибить гвоздями, чтобы обеспечить постоянный угол.

Направляющая для торцовочной пилы:
* Фаска торцовочной пилы должна быть повернута влево под 33,9 градуса для всех разрезов
ВНУТРЕННИЙ угол, ЛЕВАЯ сторона — Расположите верхнюю часть профиля напротив упора торцовочной пилы, угол, установленный вправо на 31,6 градуса, левая сторона закончена кусок.
ВНУТРЕННИЙ угол, ПРАВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева на 31.6 градусов, левая сторона — готовая деталь.
НАРУЖНЫЙ угол, ЛЕВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева 31,6 градуса, правая сторона — готовая деталь.
НАРУЖНЫЙ угол, ПРАВАЯ сторона — Расположите верхнюю часть молдинга напротив упора торцовочной пилы, угол установите 31,6 градуса, правая сторона — готовая деталь.

( Примечание: Левая и правая стороны, упомянутые выше, относятся к левой или правой стороне угла, а не к левой или правой стороне вытяжки. )

Заполнить отверстия от гвоздей и небольшие швы шпатлевкой для дерева. Нанесите небольшое количество на кончик пальца и протрите отверстие или шов. Используя пистолет для герметика, нанесите лакокрасочный герметик для окраски на швы вокруг полки, короны и планки (Изображение 1). Проведите по шву небольшую бусину и разгладьте влажным пальцем или хлопчатобумажной тканью. Дайте герметику и шпатлевке высохнуть. Отшлифуйте любые шероховатые участки наждачной бумагой с более тяжелым зерном (с меньшим номером) до мелкого зерна. Вытрите пыль слегка влажной тканью.Загрунтуйте всю вытяжку, нанеся качественную грунтовку с помощью 2-дюймовой щетки для створок и 6-дюймового валика из поролона. Дайте грунтовке высохнуть и затем нанесите один-два слоя краски таким же образом, как и грунтовку (Изображение 2).

Основное руководство по установке новой вытяжки

Выберите свою вытяжку

Вытяжки

доступны в различных размерах и дизайнах, поэтому вам нужно будет выбрать правильную вытяжку для своей кухни. Вам нужно будет принять решение в зависимости от того, как устроена ваша кухня и сколько вы готовите.Если у вас есть свободное пространство над варочной панелью, вы можете установить настенную вытяжку, остров или дымоход сложной конструкции. В то время как, если ваша плита установлена ​​непосредственно под шкафом, вам понадобится вытяжка под шкафом. Этот тип вытяжки, как правило, проще установить, поскольку для них обычно не требуется прокладка воздуховодов, ведущих за пределы вашего дома. Важно отметить, что многие вытяжки под шкафами рециркулируют, а не выпускают воздух, поэтому это может быть столь же эффективным.

Учитывайте безопасность

Перед началом любых работ необходимо принять соответствующие меры безопасности.Выключите источник питания на кухне и заблокируйте блок панели, чтобы случайно не включить питание до того, как вы закончите. Во время работы также следует носить перчатки, маску и очки.

Проверьте свои вентиляционные отверстия

Если вы планируете установить вытяжку с вентиляцией, вам нужно будет проверить вентиляционные отверстия, чтобы убедиться, что у вас есть надлежащие воздуховоды и соответствует ли выбранная вами вытяжка. Вытяжка под шкафом, вероятно, будет иметь воздуховоды в задней части стены или проходить через шкаф выше.Если вам нужна новая вентиляция для вытяжки, убедитесь, что она выходит из дома и не упирается в стену или на чердак, иначе существует риск перегрева, который может создать опасность пожара.

Снимите старую вытяжку

Если у вас есть текущая вытяжка, ее необходимо снять. Скорее всего, это связано с отключением проводов за панелью. Вам также потребуется ослабить винты, которыми крышка под шкафом крепится к шкафу наверху. Только не снимайте ее полностью, так как перед тем, как полностью открутить винты, вы сможете сдвинуть крышку.

Проверьте свой новый фитинг капота

Теперь вам нужно проверить, поместится ли ваша новая вытяжка в этом пространстве. В зависимости от вашей плиты и вытяжки убедитесь, что она находится на высоте от 20 до 30 дюймов над плитой. Для электроплиты вытяжка должна свисать немного ниже. Вытяжка должна закрывать всю зону приготовления пищи с выступом примерно 3 дюйма со всех сторон, где это возможно.

Подключите новую вытяжку

Удерживая вытяжку на месте, проденьте провода от стены через заднюю часть небольшого отверстия в вытяжке.Скорее всего, вы увидите черный и белый провод от стены и два черных и два белых, идущие от новой вытяжки. С помощью соединителей соедините черные провода от новой вытяжки со стеной, а белые провода вытяжки с белым проводом от стены. Заправьте лишний провод и установите крышку панели. Используйте рекомендованные производителем винты, чтобы зафиксировать вытяжку на месте. Прежде чем снова включить питание, убедитесь, что он надежно закреплен. Проверьте диапазон, чтобы убедиться, что новая вытяжка работает правильно.

Если вы не уверены, сможете ли вы самостоятельно заняться установкой новой вытяжки, вы можете рассчитывать на помощь профессионального специалиста по установке бытовой техники.Чтобы решить все вопросы, связанные с установкой вашего устройства, обязательно обратитесь к профессиональным специалистам по установке и ремонту.

Как установить вентиляционную крышку вытяжки из цельной древесины

* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *


Дилемма

Вы находитесь на кухне и смотрите на встроенный рециркуляционный вентилятор под микроволновой печью. Сексуально. Но когда вы включаете домашнюю кухню, кажется, что она лучше работает как машина белого шума, чем очиститель выхлопных газов для плиты.Или, возможно, у вас есть апгрейд. Вытяжка с минимальной занимаемой площадью, которая, кажется, удаляет испаренные жиры и пар на улицу, но на самом деле просто рециркулирует. Ничего страшного для случайного пана и сторожа. Другая история для постоянных посетителей с их сковородами-грилем, чугунными сковородками, воками и большими сковородками из нержавеющей стали.

Беды без вытяжек

* Дымовая сигнализация выключается (снова). *
* Дымовая сигнализация не срабатывает, потому что вы отключили ее для приготовления пищи (совершенно безопасно). *
* Дымовая сигнализация все еще подключена, но ваш напольный вентилятор стратегически расположен рядом с дымовой сигнализацией, чтобы рассеивать сгоревшие газы. *
* Запах ваших деликатесов проникает ноздри даже в самую дальнюю спальню и ванную комнату в вашем доме. Это один из способов вентиляции. *
* Шкафы над и рядом с вашей зоной липкие и постоянно влажные (фу). *
* Посмотрите вверх и заметьте, что ваша потолочная краска, традиционно окрашенная в яичную скорлупу, пожелтела и стала блестящей ( жир) блеск, но только прямо над печкой (двойной эв).*


Может быть, мечтаете о новой вытяжке? И я тоже. Когда мы совершили короткую распродажу, нашу микроволновую печь выше допустимого диапазона, вероятно, не чистили несколько лет. Ни одно слегка влажное бумажное полотенце или вощеная бумага никогда не покрывали ни единого разогретого пятна красного соуса в этой коробке электромагнитного излучения. Так что мы вырвали его в первый же день. И вырвал шкафчик нарстов прямо над ним. Затем перешел на железную сковороду. Вскоре мы расскажем о нашем личном опыте работы с каждым элементом, отмеченным звездочкой.

Мотивация к обновлению была на пике. Вот что мы сделали дальше, и вы тоже должны:

0. Убедитесь, что розетка находится где-то выше допустимого диапазона.

1. Купить вставку вытяжки.

У вас есть множество вариантов: настенный, островной и под шкафом. Настенный монтаж был для нас наиболее целесообразным, поэтому мы оценили еще больше готовых вариантов: медь, нержавеющая сталь, дерево и металл со стеклом. Односкоростной, двухскоростной или четырехскоростной вентилятор? Какая мощность притяжения воздуха нам нужна? Это измеряется в кубических футах в минуту или в кубических футах в минуту.Металлический вариант за 180 долларов в Depot показал максимальную мощность 400 кубических футов в минуту с уровнем децибел 65. Мы измерили расстояние между нашими шкафами, и 30 дюймов было шагом. Даже при 30-дюймовом корпусе цена «колебалась» от ~ 320 долларов за громкую металлическую вытяжку до кованой меди за 720 долларов и деревянной вытяжки с короной за ~ 1350 долларов. Но мы надеялись на нестандартный образ, как и любой другой под названием «миллениал» без денег (обычай = тысячи, а тысячи = еще одна неминуемая короткая распродажа). В пещеру «сделай сам»!

Можно ли купить вставку для вытяжки, чтобы сэкономить деньги, И изготовить индивидуальную деревянную крышку стоимостью менее 1000 долларов? Давайте посмотрим.

Мы купили 28-дюймовую вставку для вытяжки ZLINE за 529,95 долларов. Когда он находится в настройке №2, он выдает 460 кубических футов в минуту всего на 41 дБ. Настройка # 4 дает колоссальные 900 кубических футов в минуту при 55 дБ. Это более чем вдвое больше, чем на 10 дБ тише. Продал. 28 ″, чтобы освободить место для деревянной крышки, оставляя по 1 ″ с каждой стороны.

2. Прикрепите вставку вытяжки к стене.

Подбор шипов абсолютно необходим для хорошего самочувствия вашего лица. В руководстве по установке указано, что расстояние между кухонной вытяжкой и вытяжкой должно быть не менее 30 дюймов. В бумажных инструкциях говорилось, что передняя часть вставки должна выступать из стены, пока не закроет половину конфорок передней панели или больше. Поверьте мне. Не тратьте пару сотен на то, чтобы обнаружить, что ваша вытяжка всасывает воздух только из задних конфорок, а не передних.

Наша линейка LG имела глубину 29,5 дюймов, минус 15-дюймовая вставка составляет 14,5 дюймов, минус расстояние от передней панели до середины передней горелки на 8,5 дюймов, и у вас остается 6 дюймов. Таким образом, мне нужно было построить рамку глубиной 6 дюймов, чтобы прикрепить вставку для правильного всасывания.

Перед тем, как прикрепить рамную коробку к стене, я прикрепил вставку к коробке с помощью 4 гаек с отверстиями для болтов (уже встроенных), 6 болтов с подходящей резьбой и 6 гаек-барашков. 4 отверстия для болтов были сосредоточены вокруг нижней части вставки, поэтому я просверлил 2 новых отверстия на противоположных концах в верхней части вставки. Затем прикрепил вставку к коробке. Пора найти эти вертикальные 2х4 в стене! Используйте прибор для поиска гвоздей и нанесите карандашом метки на стене, начиная с желаемого низа вставки и до самой высокой точки крышки вытяжки.Я бы порекомендовал потолок для плотного, чистого, бесшовного эстетического вида. Просто учтите любой скос в дизайне крышки капота, чтобы вам не пришлось закрашивать графитовые граффити.


Шлепни этот кусок стены! Рассмотрим 3-дюймовые винты для настила, 9,37 доллара за 66. Или винты с карманом 2,5 дюйма (PH), 5,47 доллара за 50. Нацельтесь на 4-8 винтов через раму в шпильки, хорошо распределенные для обеспечения структурной целостности.

Подключите этот кусок к розетке, которую вы подтвердили на шаге 0. Включите его, чтобы убедиться, что он действительно работает.

3. Соберите воздуховоды, прежде чем вырезать отверстия.

Затем прикрепите переходник воздуховода, входящий в комплект (сверху).

Возможно, вам придется приобрести гибкий 6-дюймовый (или соответствующий) воздуховод по цене 13,98 долларов за 8 футов или любой другой длины, которая вам нужна, 6-дюймовый зажим для воздуховодов по цене 6,88 долларов за 2 и некоторую пленку для ОВК по цене 7,93 доллара за рулон 50 ярдов. Перед покупкой воздуховода измерьте стену до того места, где вы прорежете отверстие. Если это не стена, выходящая на улицу, измерьте дополнительный пробег через гараж (в моем случае), чердак или где-то еще.Мой пробег составил около 10 футов и потребовал второй дыры в задней части дома. Плавающий воздуховод может удерживаться перфорированными металлическими подвесными ремнями (12,98 долларов США за рулон длиной 100 футов). Если ваш воздуховод должен выходить через вертикальную стену (а не через крышу), возьмите вытяжной колпак размером 6 дюймов за 15,88 долларов, банку изоляционного пенопласта за 6,65 долларов и тюбик прозрачного силикона за 6,24 доллара.

Прикрепите гибкий воздуховод к переходному элементу воздуховода с помощью удобного зажима для воздуховода, затем обмотайте изолентой весь стык, чтобы воздух не проходил сквозь него.Отложите другой конец подвесного воздуховода и приготовьтесь. Левая рука хлопает Трусливого Льва, а правая — Храбрость Трусливого Пса, потому что дерьмо вот-вот станет реальностью.

4. Осторожно пробейте стену хотя бы один раз.

Используя воздуховод в качестве ориентира, обведите круг в точном месте (ах), в котором вы собираетесь проделать отверстие (между шпильками и скрытым кожухом капота, который вы собираетесь изготовить вручную). Гипсокартон распилил гипсокартон, а угловой шлифовальной машиной или сабельной пилой — сайдинг.Если у вас есть кирпич, одолжите себе перфоратор и корончатое сверло на 6 дюймов (гагиллион долларов) и поразите этого оранжевого монстра постоянной струйкой воды. Например. друг держит шланг, направленный на точку контакта бита со стеной. Вода охлаждает пылающий материал алмазной коронки для более эффективной резки и значительно продлевает срок службы коронки.

5. Установите воздуховоды и вентиляционные решетки.

Тщательно протолкните 6-дюймовый воздуховод через отверстие наверху, не повредив его.Если есть еще одно отверстие для свободы, проложите воздуховод ко второму отверстию, при необходимости соединив лентой из фольги и прикрепив к стойкам / балкам потолка винтами с полукруглой головкой. Как только воздуховод будет закреплен, протяните его через последнее (или единственное) отверстие и прикрепите лентой к вентиляционному отверстию. Прикрепите вентиляционное отверстие к стене винтами, затем распылите пену в щели. Как только пена высохнет, отрежьте лишнюю часть канцелярским ножом и обильно нанесите силикон, чтобы заполнить зазор между вентиляционным отверстием и стеной.


Включите эту присоску.Оцените воздушный поток рукой на металлических фильтрах и на каждом стыке. Добавьте больше ленты из фольги там, где выходит воздух. Находятся ли внешние жалюзи горизонтально (открыты), когда они включены? Они закрываются при выключении? Если он прошел все тесты, значит, он исправен! Остальное — украшение.

6. Создайте потрясающую крышку вытяжки.

Плохая новость для всех вас, последователей инструкций: отсюда я полностью избавился от нее. Вот причина. Нам нравится атмосфера большого прямоугольника сверху и снизу, а также линейный угол, который соединяет их и сужается по мере продвижения вверх. Также известна как идеальная трапеция с прямоугольником сверху и снизу. Я сконструировал каждую из трех частей отдельно. Мы говорим о двойном обычае. Бу-бу стояла на кухне, где начинались хорошие вещи, и утверждала словесно, когда воображаемые коробки и углы были примитивными. Воздушная посадка сухих костюмов.

Нижняя коробка полностью поддерживается вставкой. Я сконструировал его так, чтобы он встал на место. Верхний ящик прикреплен к балке потолка и к стене. Мускулистая кромка представляла собой фанерную оболочку, которую я заранее измерил, чтобы она могла поместиться между коробками и плотно прижалась к вставке.«Не сходи с ума», — отозвались эхом слова Бон Куи Куи в моей голове, но я зашла слишком далеко и пыталась не отставать от вышесказанного в моей голове. Стремясь сэкономить деньги и сделать это максимально дизайнерским, я вытащил из хранилища твердый дубовый пол с пазами и пазами, чтобы покрыть его.

Не делайте этого. Пожалуйста. Каждый угол обрезается по размеру. Мы взвесили мускулистого бородача на… догадались? Попробуйте 62 фунта. Потребовалось три человека, чтобы повесить его на стену. Я прикрутил концы планок к стене к распорке, которую установил внутри нее.Beefy плотно прилегал к распорке при установке с толчком, то есть винты очень плотно прижимались к распорке, а распорка — к стойкам в стене.

Могу я сделать это снова, мисс Куи Куи? Абсолютно. Это то, что я сказал. И я сделал. Если не считать круглого хэштега 2, он был примерно на 3 фута выше и вдвое легче (слава богу). Так же, как и вунг. В равной степени волнующее здание. Теперь пути назад действительно нет.

Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель. Создатель сообщества, коннектор и сетевик.Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо. Нет друзей — только самые близкие братья.

советов для успешной работы | ЛУЧШИЕ ресурсы

Советы для успешной работы

Сначала подумайте о вентиляции

При проектировании кухни сначала учитывайте требования к вентиляции, чтобы упростить установку воздуховодов и вопросы применения. Помните, что вентиляция выводит взвешенные в воздухе частицы на улицу. Рециркуляционные фильтры улавливают некоторые частицы непосредственно в зоне приготовления пищи, но пары и влага остаются внутри помещения.

Наблюдение и устранение перекрестных токов

Перекрестные токи могут повлиять на способность захвата вытяжки. Окна, двери патио, потолочные вентиляторы, регистры принудительного отопления и входные двери гаража являются основными источниками перекрестных токов. В конструкции предусмотрены функции, предотвращающие перемещение перекрестных токов непосредственно по варочной поверхности, что повышает эффективность вытяжки.

Воздуховод вытяжного шкафа

Начните с выбора точки подключения на крыше или стене и создайте кратчайший путь воздуховода с наименьшим количеством поворотов назад к месту (местам) вытяжки. Имейте в виду, что воздуховод большего размера лучше. Затем определите, какой самый большой размер воздуховода без сужения. Теперь рассмотрим вытяжки с таким размером (или площадью) подсоединения к воздуховоду. Меньшие воздуховоды принесут в жертву производительность и увеличат уровень шума. При планировании заделки на вытяжке обратите внимание, что некоторые вытяжки допускают присоединение воздуховодов через верхнюю или заднюю часть вытяжки.

Для достижения максимальной мощности выхлопа при самых низких уровнях шума

  • Никогда не делайте размер или площадь воздуховода меньше, чем размер, исходящий от вытяжки.
  • Чем больше воздуховод, тем лучше.
  • Следите, чтобы длина воздуховода не превышала 50 погонных футов.
  • Сведите к минимуму использование колен и переходов (4 или меньше).
  • Всегда разделяйте отводы 90 ° прямыми воздуховодами длиной не менее 2 футов.
  • При использовании выносного внешнего вентилятора, использование одного изгиба на 90 ° уменьшит передачу шума в вытяжку.
  • Разместите переходы на расстоянии не менее 1 фута от выпускного отверстия вытяжного вентилятора или входа выносного вентилятора.

Определение размеров вытяжки

Используйте следующие рекомендации, чтобы определить размер:

Определите, будет ли кухонное оборудование обычным (варочная панель менее 60000 БТЕ) или высокопроизводительным (более 60000 БТЕ)

Для достижения исходной точки используйте следующие формулы или рекомендации производителя варочной панели:

Менее 60000 БТЕ: 100 кубических футов в минуту на фут ширины варочной панели. Пример: 36-дюймовая широкая стена указывает на необходимость 300 кубических футов в минуту

Более 60 000 БТЕ: 1 кубических футов в минуту на каждые 100 БТЕ мощности варочной панели.Пример: 60 000 БТЕ означает потребность в 600 кубических футов в минуту

Если в варочной панели есть гриль или сковорода , добавьте 200 кубических футов в минуту к смете. Пример: 60 000 БТЕ = 600 кубических футов в минуту + 200 кубических футов в минуту для гриля = всего 800 кубических футов в минуту

Для островной установки требуется на кубических футов в минуту больше. Для обычных варочных панелей используйте 150 кубических футов в минуту на фут варочной панели, а для высокопроизводительных варочных панелей добавьте к оценке 100 кубических футов в минуту.

Для максимально тихой работы выберите модель с максимальным CFM, даже если его больше, чем необходимо.Это позволит вытяжке работать на более низких нормальных скоростях, когда звук может быть на 50% тише при соответствующем размере воздуховода.

Определение адекватной возможности захвата

Зона захвата вытяжки обычно определяется самым внешним периметром нижней части вытяжки. «СУМПА» — это перевернутая область дна вытяжки, которая действует как контейнер, удерживая поток тепла и дыма до тех пор, пока вентилятор не сможет его слить, предотвращая выход дыма через край.Если это вообще возможно, выбирайте конструкции вытяжки, у которых есть поддон глубиной не менее 1 дюйма. Для высокопроизводительных варочных панелей выберите модель с увеличенным размером поддона. Если это невозможно, увеличьте CFM.

Размеры устройства, используемые на этом веб-сайте и в каталогах производителя

При разработке эстетических дополнений к вашей ЛУЧШЕЙ вытяжке (индивидуальные шкафы, плитка, стеллажи и т. Д.) Или выравнивании постоянно закрепленных элементов перед установкой вытяжки обязательно сначала держите продукт под рукой, чтобы дважды проверить размеры и расположение. .Размеры изделий на этом веб-сайте и в каталогах производителя имеют стандартные производственные допуски.

A. Высота: 24–30 дюймов над варочной поверхностью является стандартной.

B. Ширина: минимальная ширина вытяжки должна соответствовать ширине варочной панели.

C. Глубина: Минимальная глубина вытяжки должна покрывать

Высота установки

Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью. Самый низкий уровень — это расстояние, на которое вытяжка была проверена на безопасность UL.Верхний предел — это рекомендация, обеспечивающая удовлетворительный захват. Если вытяжка установлена ​​ниже нижнего предела, это может привести к повреждению вытяжки, и инспектор может вызвать переустановку. Превышение верхнего предела является выбором установщика и не повлияет на вытяжку, но может привести к уменьшению улавливания дыма. Если вытяжка превышает верхний предел, добавьте 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и увеличьте ширину вытяжки, чтобы она выступала на 6 дюймов за пределы варочной панели.

Определение зоны покрытия вытяжки

Как минимум, ширина вытяжки должна доходить до ширины варочной панели и покрывать 100% задних и 50% передних конфорок. Вытяжки могут быть шире и глубже, а в некоторых местах рекомендуется, чтобы ширина вытяжки была на 6 дюймов больше, чем поверхность для приготовления пищи. Для еще лучшего эффективного покрытия устанавливайте вытяжку на минимально рекомендуемой высоте.

Вытяжка Фильтры

Фильтрация удерживает побочные продукты смазки из вытяжки и системы воздуховодов, а также в фильтре, который можно снять и легко очистить в посудомоечной машине. Дефлекторные фильтры — хороший выбор для приготовления на гриле или жарки, но для получения наилучших результатов фильтрации их необходимо использовать на высокой скорости. Сетчатые фильтры хорошо работают независимо от скорости вытяжки, обеспечивая эффективную и бесшумную работу. Новые фильтры Evolution ™ с перегородкой сочетают в себе функции перегородки и сетки, что дает лучшее из обоих миров.

Использование продукта

Вытяжки

BEST предназначены для использования с продуктами для приготовления пищи в помещении, за исключением случаев, когда они предназначены для наружного использования, но не предназначены для использования с угольными грилями любого типа.Типы нержавеющей стали

В вытяжках серии BEST® используются две марки нержавеющей стали: нержавеющая сталь морского класса рекомендуется для защищенных наружных применений и для установки в прибрежных районах с морской водой. Этот вид нержавеющей стали устойчив к воздействию агрессивных сред. Нержавеющая сталь Standard Grade подходит для любого внутреннего монтажа.

Тестирование производительности

Точность заявлений CFM на рынке, безусловно, вызывает сомнения.BEST® стремится предоставить точные рейтинги CFM на основе стандартизированных испытаний. Продукт BEST® протестирован Broan-NuTone® на характеристики воздушного потока с использованием стандарта ANSI / AMCA 210, который эквивалентен HVI 916 Института домашней вентиляции — Процедура тестирования воздушного потока. Наши вытяжки также проходят испытания на звукоизоляцию с использованием стандарта ANSI S12.51, который эквивалентен HVI 915 Института домашней вентиляции — Процедура определения громкости бытовых вентиляторов.

BEST® является зарегистрированным товарным знаком Broan-NuTone®, гордого члена Института домашней вентиляции, продвигающего значение вентиляции в жилых помещениях для более здорового образа жизни.

Техническая / установочная документация

Техническая и установочная документация доступна на сайте BESTrangehoods.com или через наш отдел обслуживания клиентов по телефону 800-558-1711.

Как правильно выбрать вытяжку для кухни

Фото Дэвида Фентона

Если вы когда-нибудь забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция.Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

Хотя эти побочные продукты могут показаться просто неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак для улавливания, фильтрации и последующего вывода паров наружу через вентиляционное отверстие в наружной стене или на крыше.

По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким значением БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой. Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступных дизайнов никогда не было лучше; Независимо от того, предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную за шкафом, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который вам подойдет.

Показано: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline. com для дилеров.

Vent Hood Vitals: важные вопросы, которые следует задать

Сколько это стоит?

Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство капюшонов среднего ценового диапазона и высокого стиля можно найти примерно за 1000 долларов.

Сделай сам или найми профессионала?

Замена аналогичного блока — это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

Где купить?

Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

А как насчет обслуживания?

Специалисты рекомендуют чистить фильтры через каждые 30 часов использования — обычно один или два месяца — для обеспечения бесперебойной работы вытяжки.

Детали вентиляционного капота

Иллюстрация Стивена Рунтри
  • Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Должно быть не менее 1 дюйма в глубину.
  • Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
  • Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
  • Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
  • Заслонка: Предотвращает попадание наружного воздуха, когда вентилятор выключен.

Примечание. Для вытяжных колпаков более 400 кубических футов в минуту необходимо, чтобы при включенном агрегате подпиточный воздух подавался снаружи.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

Под капотом

Фото Пита Блейера

Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

Подумайте о власти. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб. Фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

Фото Джо Шмельцера

Измерьте правильно. Вытяжка должна быть как минимум такой же ширины, как и ваша варочная поверхность, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

Настенное или островное крепление должно быть примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты. Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

Учитывайте шум. Во избежание громкого вентилятора проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но высокая скорость может возрасти до 10 и более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

Калькулятор: сколько CFM вам нужно?

Высота вытяжки, учет площади поверхности и др.

Фото Алекса Хайдена

Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендованную высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительно 100 куб. футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарьте на сильном огне, возможно, вам удастся использовать меньшую скорость, чем рекомендуется.

Дополнительные функции, которые могут (или не могут) стоить ваших денег

Фото любезно предоставлено IKEA
  • Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если вы включили все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
  • Датчики тепла: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или регулируют его скорость.
  • Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
  • Таймеры вытяжки: Через определенный период времени, обычно через 10 минут, эта функция автоматически отключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
  • Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с перилами спереди и по бокам для подвешивания небольших кастрюль и посуды.Некоторые модели также создают неглубокую полочку на краю капюшона.

Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

Опции вентиляции вытяжки

Нижний шкаф

Фото Натана Киркмана

Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com

Настенное крепление

Фото предоставлено Frigidaire

Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.

Показано: Настенная вытяжка Frigidaire Gallery Premier, 36 дюймов, около 1150 долларов; frigidaire.com для дилеров

Дымоход потолочный

Фото Томаса Дж. Стори

Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

Подобно показанному: 36-дюймовая вытяжка Wolf Pro Island Hood, около 2990 долларов США; минус-волк.com для выставочных залов

Нисходящий поток

Фото предоставлено GE

Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.

Показано: GE Monogram 36-дюймовая телескопическая нисходящая труба, около 1400 долларов США; монограмма.com для выставочных залов

Периметрический

Фото предоставлено Jennair

Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнар.com для выставочных залов

Вставка вентиляционного колпака

Фото Алекса Хайдена

Внутренние части вытяжки — силовой агрегат и подкладка — можно спрятать внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

Аналогично показанному: Лучший блок питания PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

Вентиляционные каналы

Фото PhotoAlto / Odilon Dimier / Getty

Когда дело доходит до воздуховодов, это игра в числа.

  • • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту — от 10 до 12 дюймов.
  • • Для наилучшего воздушного потока используйте гладкие воздуховоды из оцинкованного металла, а не гибкие или гофрированные воздуховоды. Герметизировать стыки канальной мастичной лентой.
  • • Следите, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

Решения для снижения шума

Иллюстрация Джейсона Шнайдера

Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство вентиляторов находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

Фильтр вытяжного кожуха

Фото Гэри Омблера / Getty

Вот как работают три наиболее распространенных метода улавливания жира

• Металлическая сетка

Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — во избежание засоров, которые могут замедлить поток воздуха.

• Перегородки

Эти металлические фильтры решетчатого типа, которые чаще встречаются в установках коммерческого типа с высоким куб. М., Заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

• Центробежные ловушки

Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки. Без фильтров для замедления воздушного потока этим вытяжкам требуется меньше кубических футов в минуту, чем вытяжкам с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

Стили вентиляции капота

Традиционная каминная полка

Фото Яниса Николая

Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть таким простым или богато украшенным, как вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.

Подобно изображенному на иллюстрации: Air-Pro, необработанный 60-дюймовый съемный каминный кожух из красного дуба с передней панелью, около 1580 долларов; kitchensource.com

Люкс Металлоконструкции

Фото предоставлено Dacor

Полоса меди нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с окрашенными в потертости шкафами придает еще больше очарования старине.

Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

Теплый современный вид

Фото любезно предоставлено Subzero-Wolf

Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки из каменной мозаики, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

Показано: Лайнер для капюшона Wolf Pro, от примерно 1080 долларов США; subzero-wolf.com для салонов

Коттеджный персонаж

Фото Натана Киркмана

Такая же вытяжка завершает эту старинную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com

Установка и очистка медной вытяжки

В спешке? Ознакомьтесь с нашим инвентарем готовой кухонной вытяжки, который готов к отправке сегодня Бесплатная доставка в США. Телефон заказов 866-672-3401 Как заказать ◀ 0

В спешке? Ознакомьтесь с нашим запасом готовой кухонной вытяжки, которая готова к отправке сегодня

Установка и обслуживание медного кожуха

Установка медного кожуха может показаться сложной задачей, если вы не очень удобны.Обратитесь к специалисту по HVAC или электрику за помощью в установке. Вы также можете позвонить 866-672-3401 для получения дополнительной помощи или информации.

Если вы думаете, что справитесь с установкой самостоятельно, прочтите наше пошаговое техническое руководство.

Пошаговый процесс установки

Простое и легкое обслуживание вытяжки

Каждая бленда имеет защитное покрытие, чтобы сохранить выбранную вами медную отделку. Для обычного ухода за пылью и жиром достаточно влажной губки с горячей водой и двумя или тремя каплями средства для мытья посуды.

Не используйте абразивные щетки или агрессивные химические чистящие средства.

Если вы хотите отполировать бленду, используйте мягкую ткань и покройте бленду тонким слоем полироли для меди. Как только полироль высохнет, протрите колпак небольшими круговыми движениями, пока медь не станет блестящей и не останется следов полировки.

Инструкции по уходу за медью:

  • Мы рекомендуем мыть раковину или медную вытяжку теплой водой с мягким мылом.
  • Не используйте абразивные щетки или сильные чистящие средства.
  • Вытяжка или мойка имеют защитное покрытие, чтобы сохранить выбранную вами отделку.
  • Тщательно ополаскивайте раковины после каждого использования.

Персональные спецификации по установке:

Цвет и текстура Фартуки Ремни и заклепки Вентиляция Установка и уход

Выберите свой цвет

Выберите свою текстуру

Выбор фартука

Фартук 1

Фартук 2

Фартук 3

Фартук 4

Фартук 5

Фартук 6

Фартук 7

Фартук 8

Фартук 9

Посмотреть больше дизайнов

Варианты ремня и заклепок:

  • 5, 4, 3, 2 ремня на капюшоне или без них
  • Заклепки на некоторых или всех ремнях
  • Заклепки малые или большие на фартук капота
  • Установка ремешка или заклепки на заказ

Как выбрать систему вентиляции

Выберите вентиляционную систему, которая лучше всего подходит для вашей кухни, исходя из:

Доступные системы вентиляции

Мы предлагаем две системы вентиляции от Trade-Wind ™ с производительностью 3 различных кубических фута в минуту (CFM) каждая. Для варочных панелей 48 дюймов требуется более 390 кубических футов в минуту.

Мы также предлагаем вариант только с вкладышем, который включает в себя свет, выключатели и перегородочные фильтры из нержавеющей стали, или вы можете использовать собственную систему вентиляции.

Дополнительная информация о вентиляции

Инструкции по уходу за медью:

  • Мы рекомендуем мыть раковину или медную вытяжку теплой водой с мягким мылом.
  • Не используйте абразивные щетки или сильные чистящие средства.
  • Вытяжка или мойка имеют защитное покрытие, чтобы сохранить выбранную вами отделку.
  • Тщательно ополаскивайте раковины после каждого использования.

Персональные спецификации по установке:

Посмотреть видео об установке

Магазин стилей медной вытяжки

Вы можете выбрать один из множества вариантов:

Для полноценной работы сайта необходим JavaScript! *** Некоторые функции не будут работать без него.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
