Как установить вентилятор в вытяжку в туалете: Установка вентилятора в ванной и туалете. схема подключения

Содержание

Установка вентилятора в ванной и туалете. схема подключения

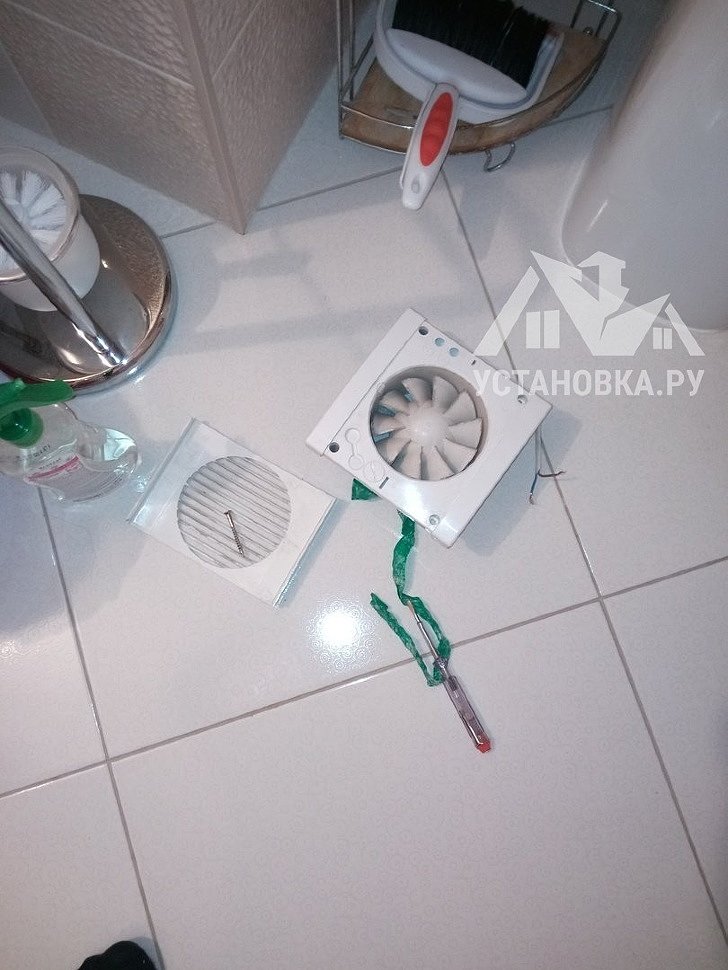

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.

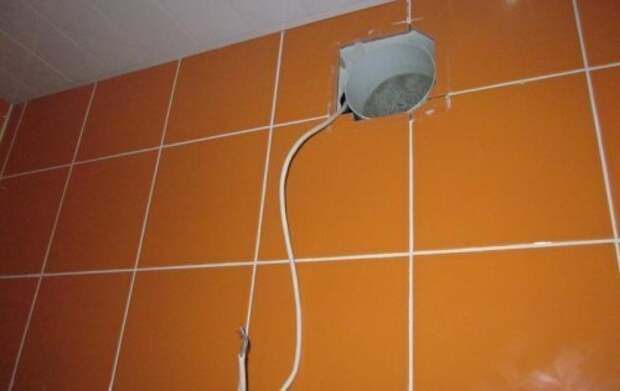

  7. Провести кабель и подключить вентиляцию к питанию.

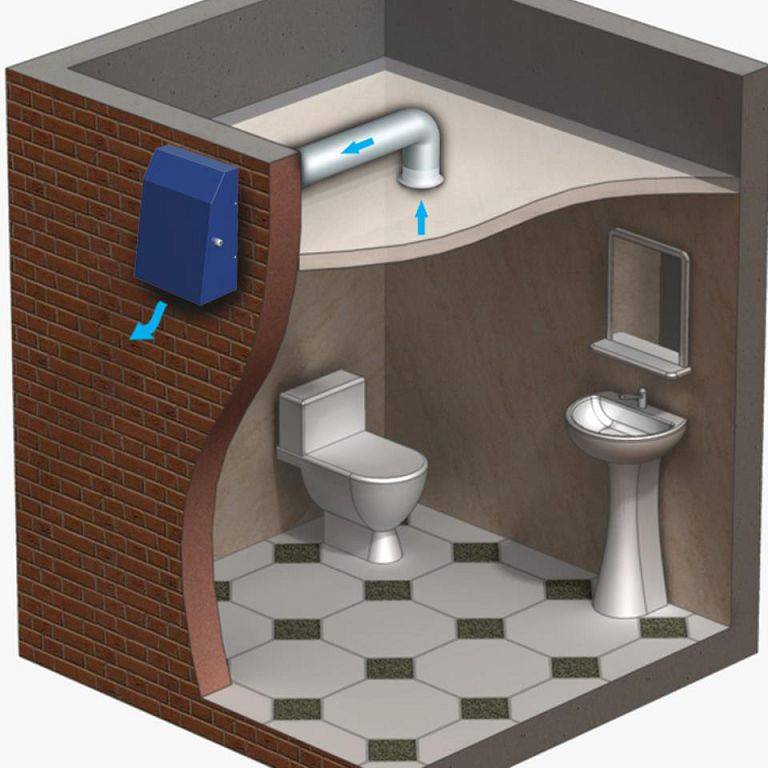

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм).

Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

  • от лампы;
  • через отдельный клавишный или двухклавишный выключатель;
  • через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла.
    Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Советы покупателям вентилятора с гигростатом

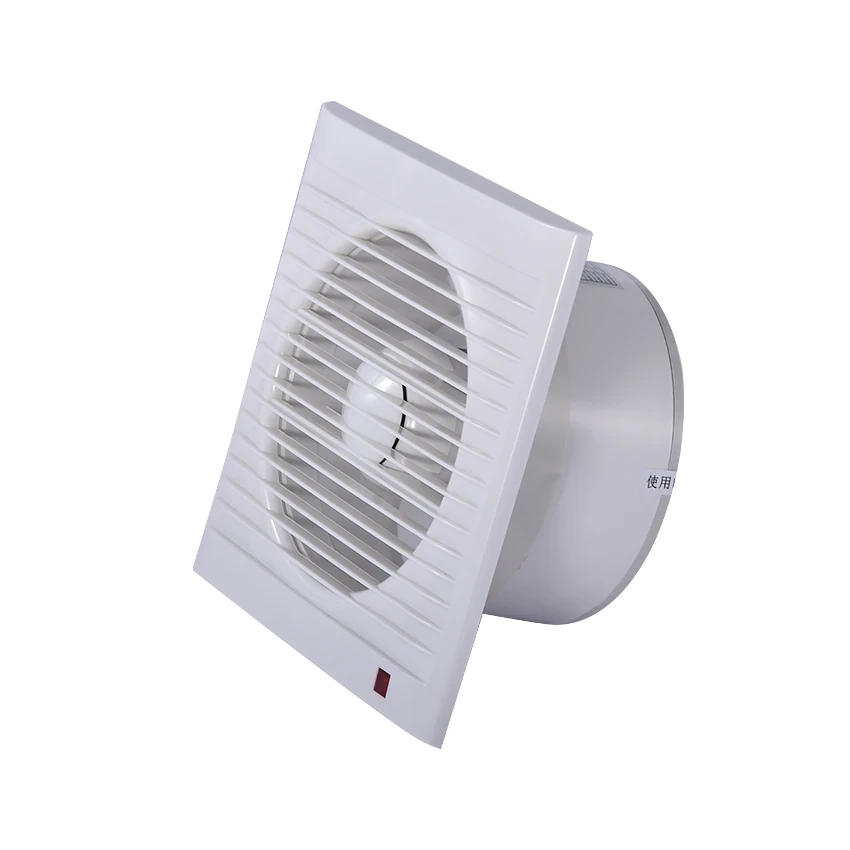

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

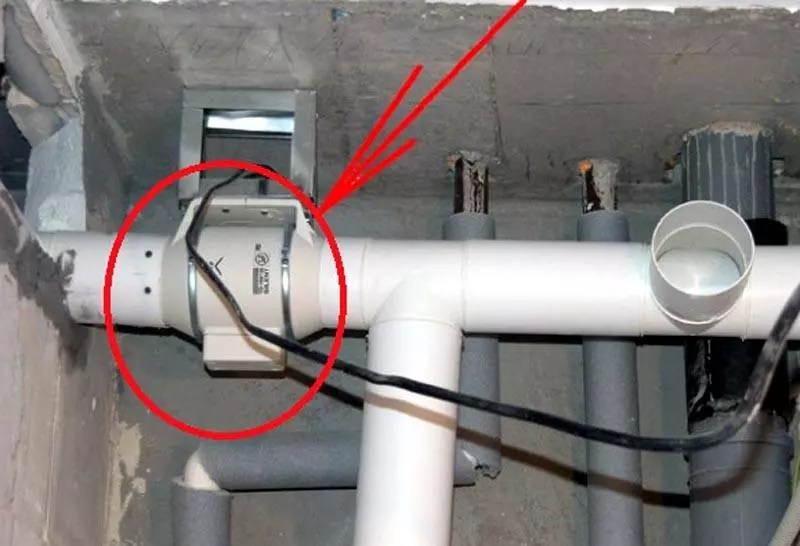

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

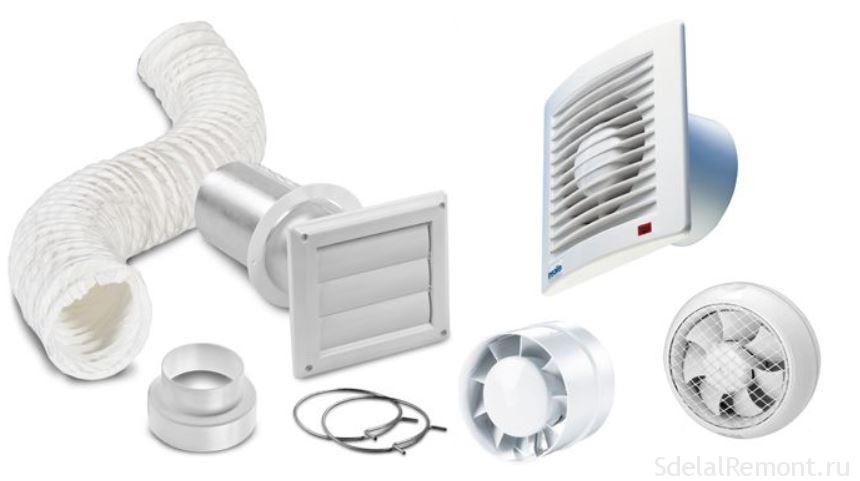

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9.

Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке.

В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

  • Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
  • Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.

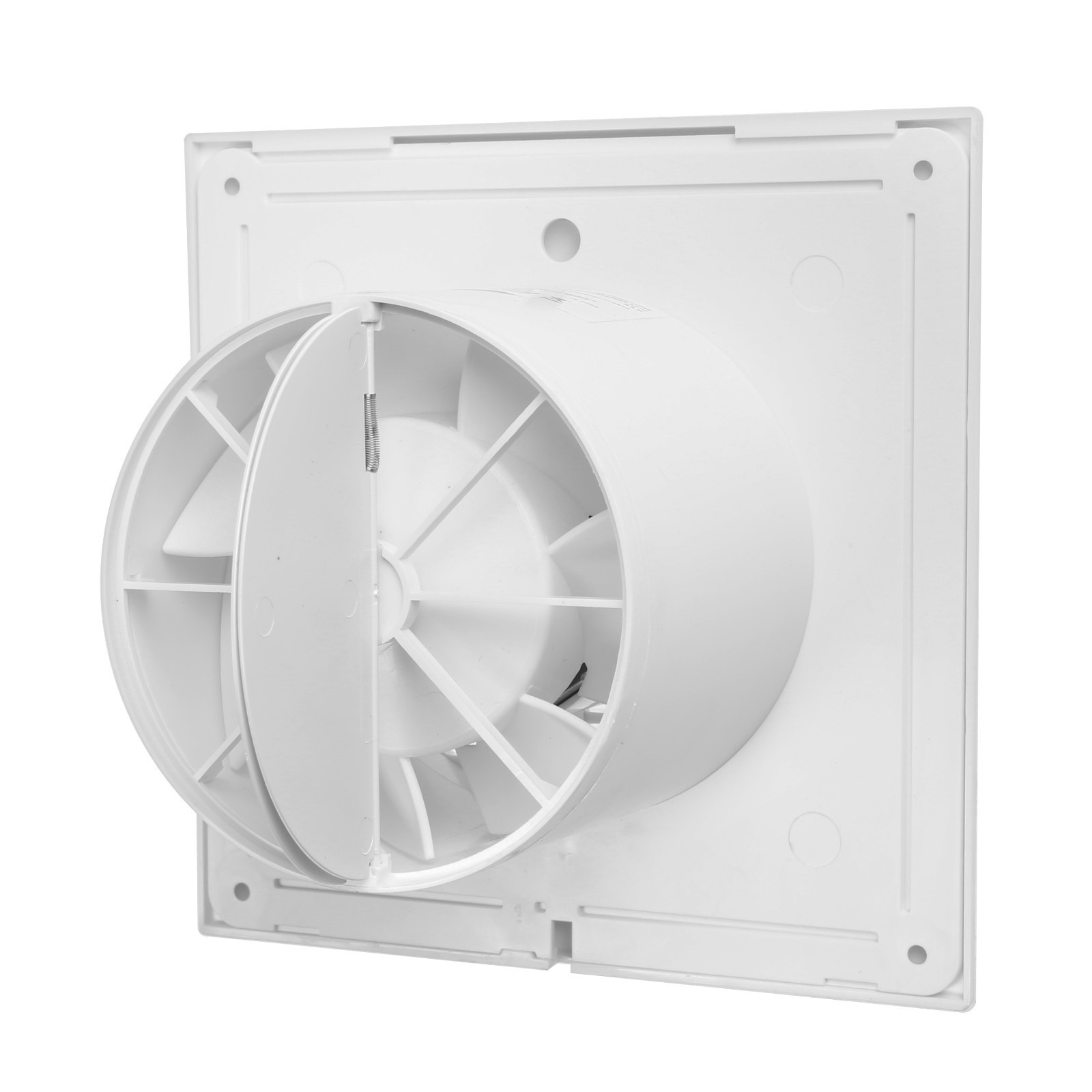

  • Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
  • Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
  • Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

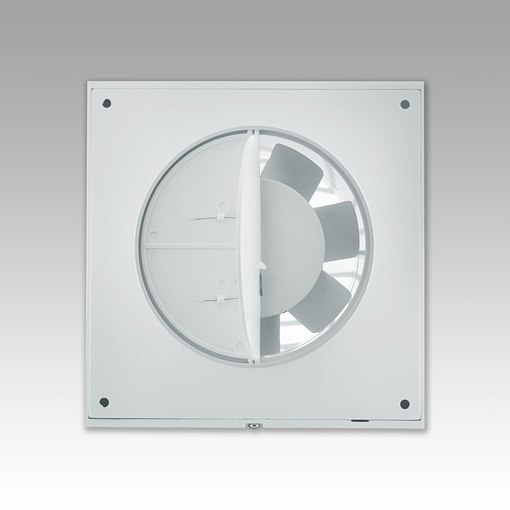

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

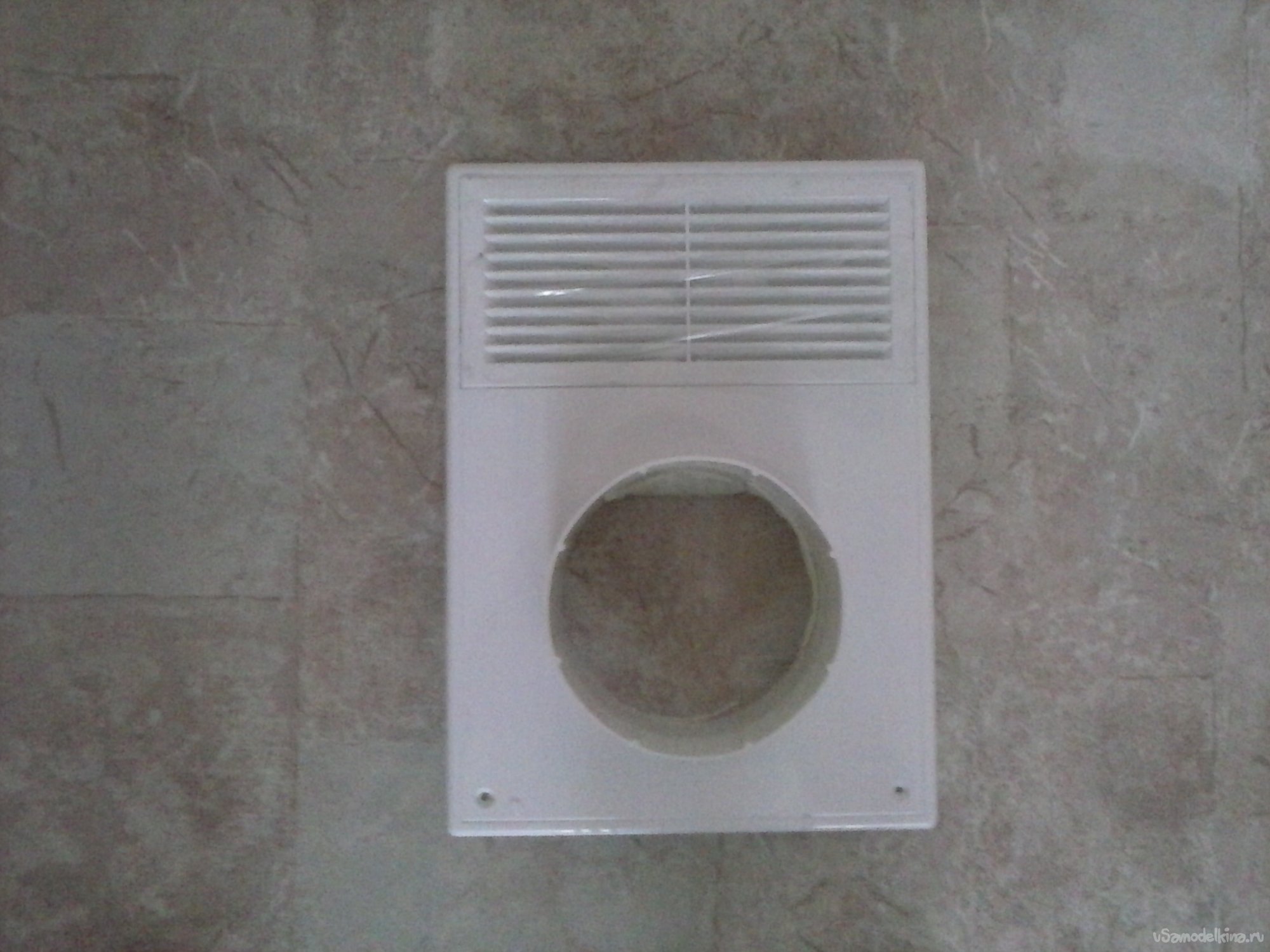

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.

Ориентироваться нужно на следующие критерии:

Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

Использование или не использование воздуховодов

Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора.

Мощность

Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.

Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.

Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

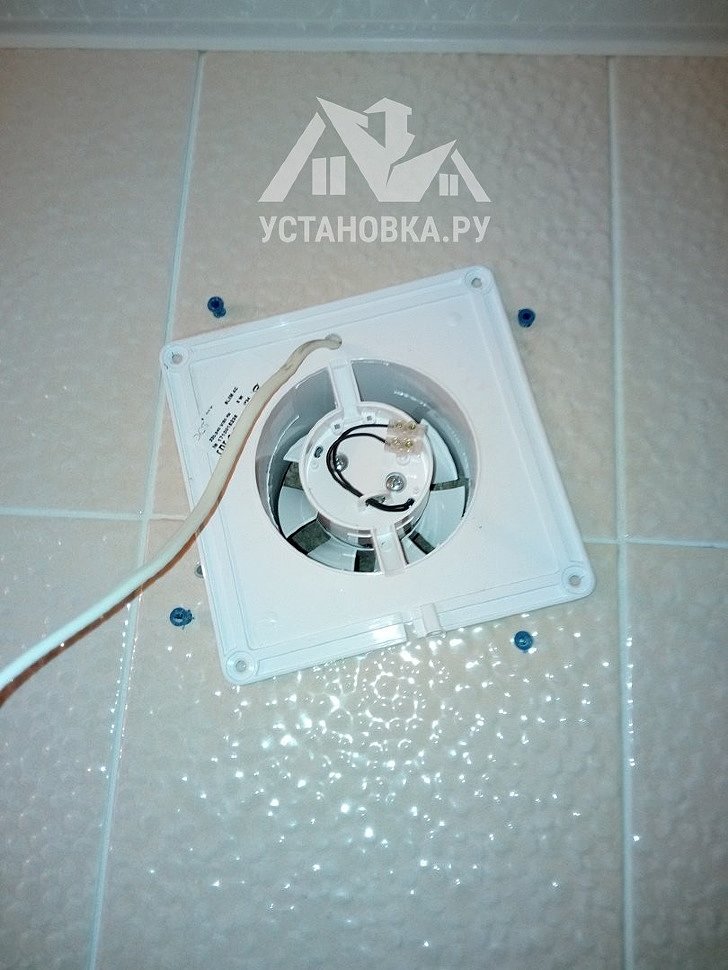

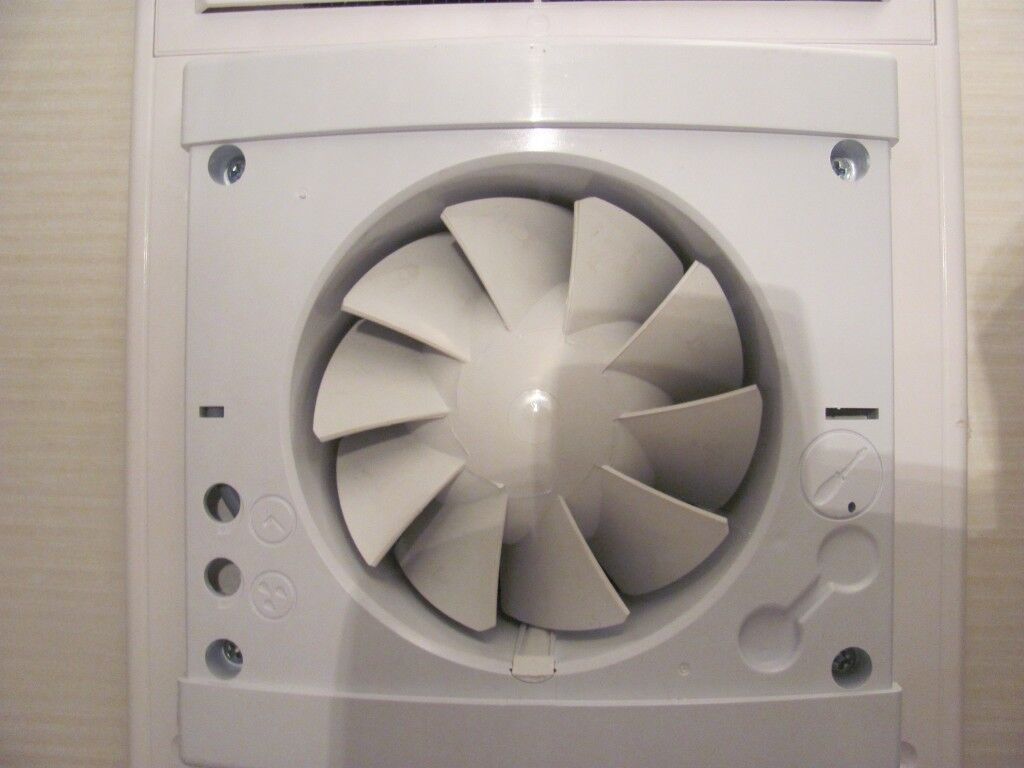

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

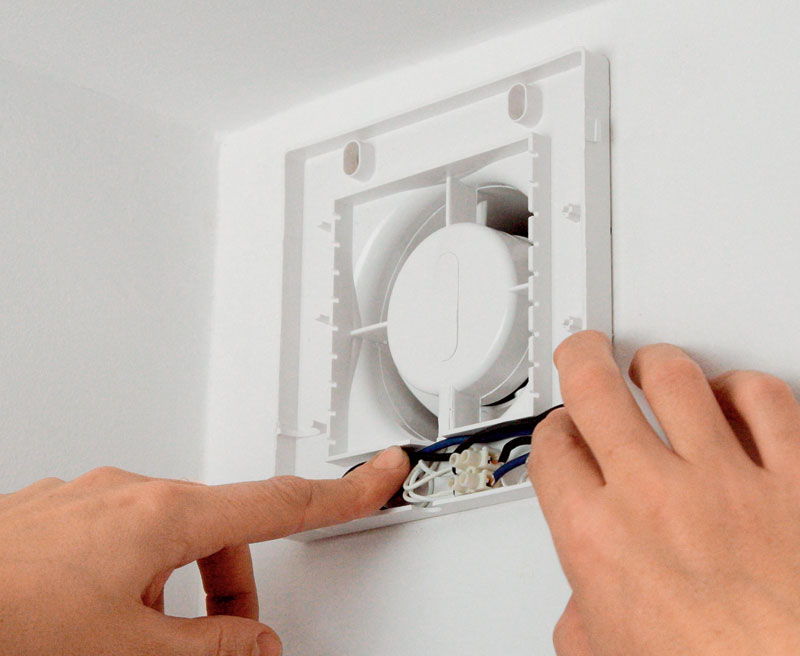

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

  • приобретите в магазине жидкие гвозди или силиконовый клей;
  • зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
  • нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

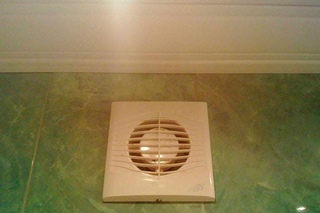

  • вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
  • зафиксируйте аппарат в таком положении скотчем;
  • через 2-3 часа, фиксацию можно снять;
  • после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

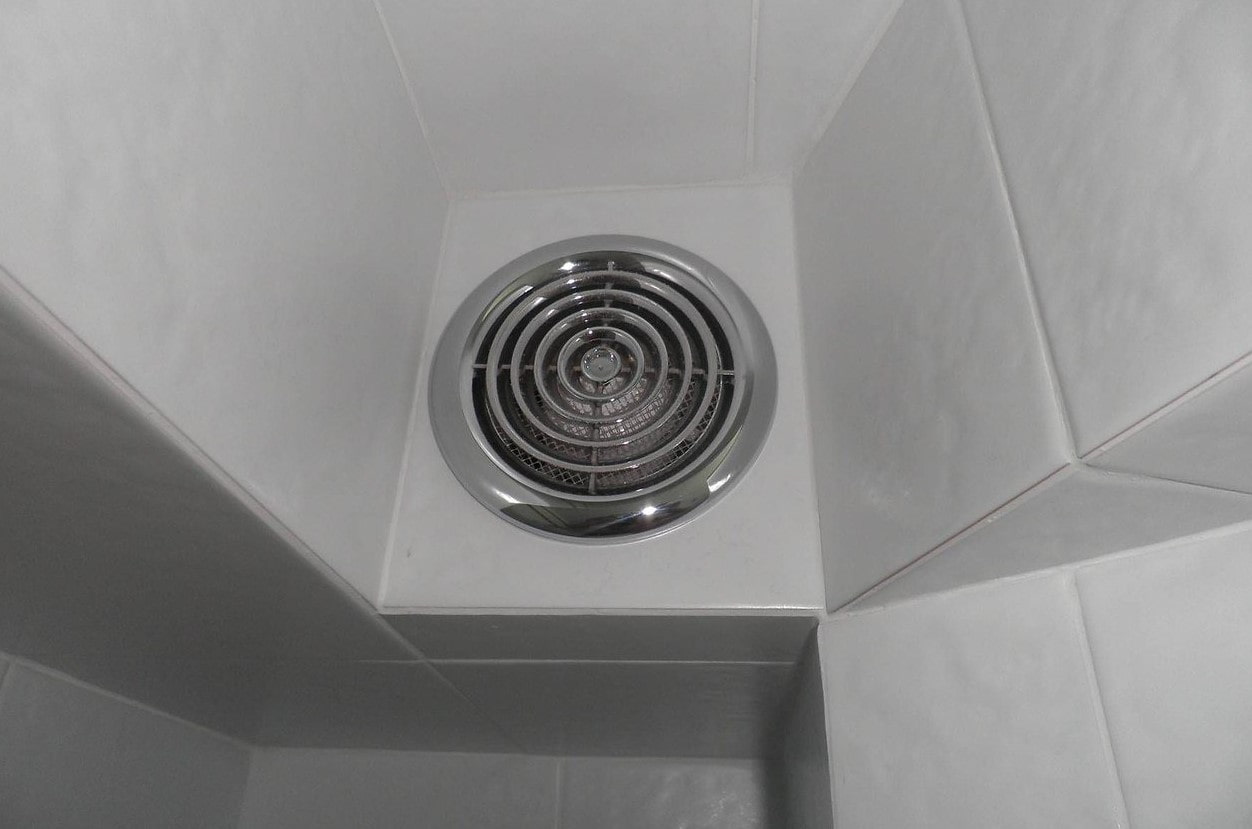

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

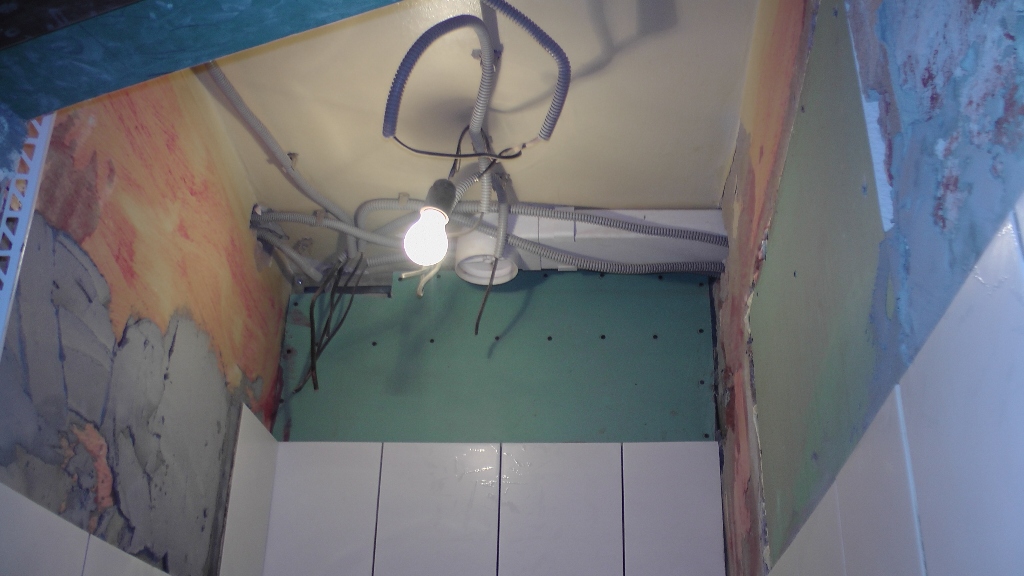

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

  • через датчик открывания двери или движения
  • датчик влажности
  • напрямую от лампочки или светильника в ванной
Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

  • клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

  • сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

  • туалет — верхнее положение специальной перемычки
  • ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.



В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

  • один спускается вниз к переключателю (Выкл)
  • второй — это питание приходящее с распредщитка (Гр. Осв)
  • третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:



Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.



Концы кабеля зачищаются с обоих сторон и подписываются.

  • L-фаза питания
  • T-фаза для управления вытяжкой посредством таймера


Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

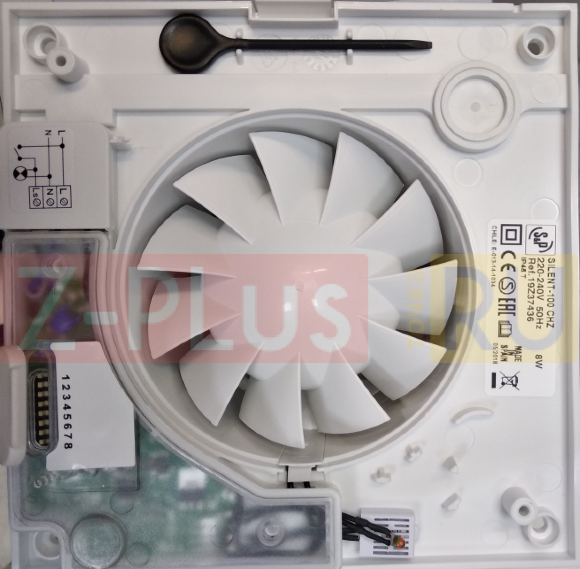

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:



  • фазную жилу питания L — к клемме с аналогичной маркировкой
  • фазу таймера вентилятора — на средний контакт с надписью Т
  • нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

  • либо отверстия расположены близко от края плитки
  • либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

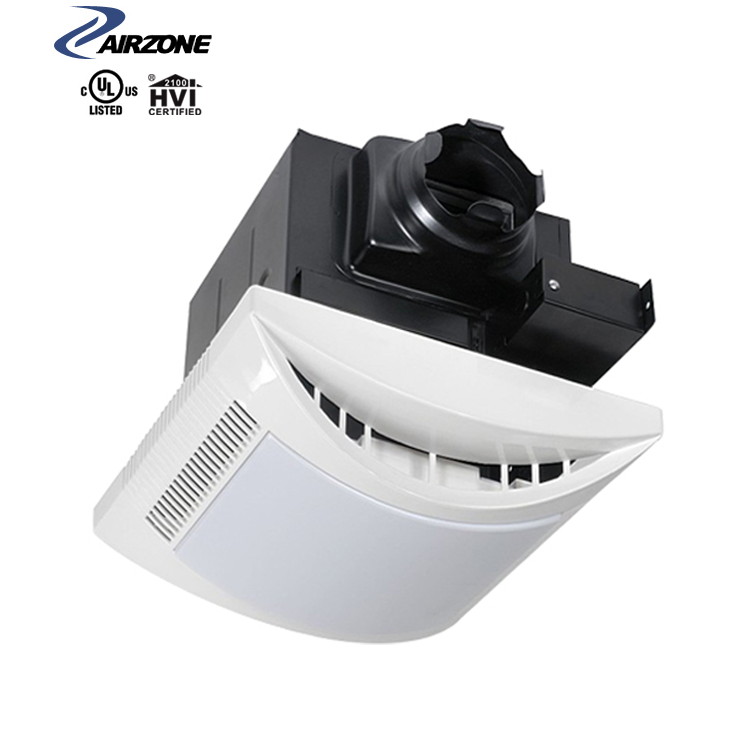

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

  • напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
  • через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Установка вентилятора в ванной.Монтаж и подключение.Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
  • Проложить кабель.
  • Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  • Подключить вентилятор к электрической сети.
  • Установить вентилятор в сборе в канал вентиляции.
  • Заделка монтажной пеной пустот.
  • Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

  • Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  • Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  • Вставить вентилятор в отверстие вентиляции.
  • Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  • Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Похожие темы:

Как подключить вытяжку в ванной и туалете. Правильное решение

Содержание статьи

Говорить о необходимости вытяжки в туалете и ванной комнате нет необходимости. Сейчас на рынке существует множество моделей вентиляторов различной мощности и дизайна, поэтому подобрать интересующий вариант именно для вашей комнаты не составит труда.

Продумайте о включении

Схем подключения вытяжки существует несколько, мы же рассмотрим основные варианты:

  • подключить к контуру освещения — вытяжка будет включаться и выключаться, вместе с освещением;
  • по датчику влажности — включение происходит автоматически, как только влажность в ванной, достигнет определенного уровня;
  • по датчику открывания и закрывания двери — вентилятор атоматически начинает работать, при отрывании двери.

Теперь объективно рассмотрим плюсы и недостатки каждого из трех вариантов, основываясь на реальном опыте эксплуатации и отзывах владельцев.

Подключение к освещению

Один из самых распространенных способов подключить вытяжку в ванной, является вариант синхронизации с осветительным контуром. При данном варианте, вентилятор начинает работать одновременно с включением основного освещения, соответственно и выключаться он будет вместе со светом, либо по таймеру. Установить вентилятор параллельно лампе, которая питается выключателем не составит труда, но и тут есть подводные камни. Казалось бы удобно и практично. Но в случае если вы принимали долго горячую ванну, необходимо еще минимум полчаса интенсивного проветривания, или в нашем случае работы вентилятора, чтобы влага полностью испарилась. В любом случае необходимо разместить выключатель внутри помещения, ведь во многих случаях свет в ванной вам необходим, а вытяжка нет.


Датчик влажности


Наука не стоит на месте, а наши дома все больше становятся автоматизированными. Использование датчика влажности в паре с вытяжкой, кажется абсолютно оправданным тандемом. И действительно, что может быть логичнее, автоматического включения вентилятора при увеличении определенного уровня влажности в ванной, а его выключение произойдет, когда этот уровень станет прежним. Единственным недостатком данного способа, как не странно является его автоматизм.

Многие владельцы изначально установившие у себя в туалете такие датчики, в дальнейшем их демонтировали. Вся проблема в том, что когда вы расслабившись в пенной ванне, в полной тишине, вздрагиваете от рева внезапно включившегося вентилятора, это не только не комфортно, но и может стать причиной сердечных приступов. Поэтому не смотря на современность и технологическое ноу-хау, мы вам не рекомендуем полностью доверять автоматическим системам, которые живут своей жизнью и создают больше проблем, нежели удобств.

Подключение к датчику открывания двери


Данный способ подключения вытяжки в ванной и туалете появился недавно, но про его эффективность уже ведутся ожесточенные споры, между практиками и продавцами данных приборов. Технология работы данного метода следующая:
  • при открывании двери, происходит срабатывание датчика и соответственно он включает вытяжку;
  • выключение же происходит по таймеру, к примеру через 15 минут;
  • минусом данных датчиков, является неудобство подключения, которое невозможно сделать в ванной скрытным;
  • но главный недостаток данного способа, в его невозможности поставить гибкие настройки под ежедневные нужды.

Простой и не совсем эстетичный пример. Вам захотелось по-большому. Вы открыли дверь и датчик включил вытяжку. Пока все нормально, вы заняты и воздух активно циркулирует. Но проблема начнется тогда, когда вы превысите пятнадцатиминутный лимит и вентилятор выключится, а процесс еще не закончится. И для того, чтобы снова запустить процесс воздухообмена, вам будет необходимо открыть дверь. Но в большинстве наших квартир, благодаря гениальности советских архитекторов, туалет находится рядом с кухней, поэтому можно запросто испортить аппетит своим домочадцам, перебив запах еды, туалетным дуновением из распахнувшейся двери.

Или к примеру вы и члены вашей семьи, в составе трех человек, просто в течении дня заходите в ванную помыть руки перед едой. Итого вас четверо, три раза в день, получается 12 раз. Двенадцать умножаем на 15 минут работы таймера, получаем 180 минут, или 3 часа бесполезной работы вентилятора.

Вывод. Оптимальный способ


Самый простой и эффективный вариант — разместить выключатель внутри туалета, или ванной комнаты. Не смотря на то, что данная операция, на фоне автоматических решений, выглядит устаревшей, но только так, вы сможете контролировать время работы и включать вытяжку по необходимости.

Вообще всех этих правил очень много. Посмотрим на 3 готовых решения для того чтобы установить вентилятор в туалете или ванной.

  1. Просто выключатель внутри помещения. (Нужна вытяжка включили, не нужна — выключили)
  2. Вытяжка включается вместе со светом, но при этом имеет свой отдельный выключатель (В этом случае можно выключить вентиляцию, но оставить свет включенным)
  3. Кнопка включения и таймер на 60 минут (час). Когда нужно вытянуть воздух мы включаем вентиляцию и через час она выключается по таймеру.

Это самые практичные варианты для того чтобы поставить вентиляцию в туалете и правильно подключить ее к электричеству.

Если же все выше описанное для вас сложно, то лучше вызвать специалиста, который сделает так как должно быть и по вашему желанию. За эту работу не возьмут много денег, так как работа не слишком трудная. Так что не волнуйтесь о цене, но рекомендуем обзвонить несколько фирм, чтобы сравнить цены и исходя из этого выбирать исполнителя.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Вентиляция в ванной комнате и туалете: как сделать и установить?

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень.

И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами.

Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

  1. Основные виды
  2. Оборудование вентиляционных систем
  3. Советы по монтажу

Вентиляция в ванной комнате может быть:

  • естественной;
  • принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла.

Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх.

И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

  1. Приточная.
  2. Вытяжная.
  3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

  • осевыми – движение воздуха происходит вдоль оси электродвигателя;
  • радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
  • центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

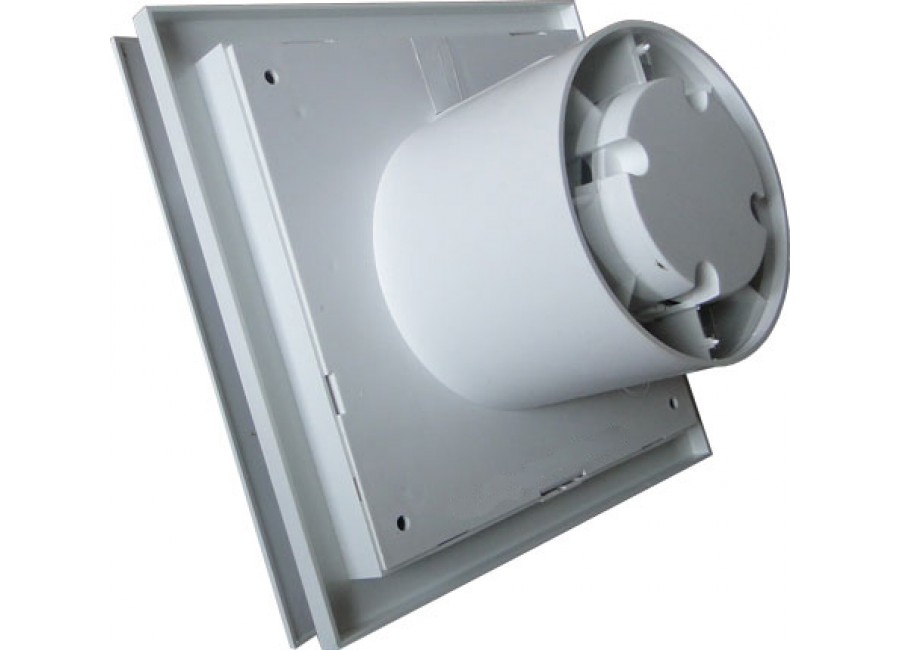

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении.

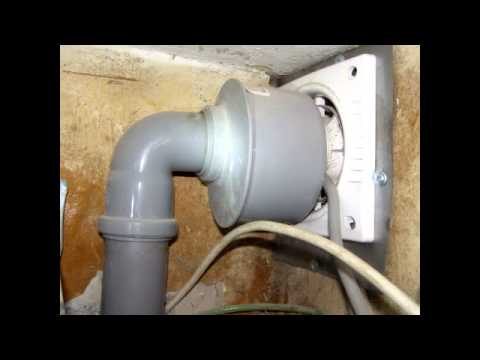

Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там.

Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

  1. Снять вентиляционную решетку.
  2. Очистить воздуховод от пыли и грязи.
  3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
  4. Подключить к этому устройству электропроводку.
  5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри.  Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

другие материалы по разделу «Вентиляция и климат»:

Читайте про другие наши материалы:

Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-vannoj-i-tualete/

Когда необходима установка вентиляции в ванной и туалете?

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту.

Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации.

Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

  • проверить тягу;
  • определить причину плохой работы вентиляции;
  • подобрать тип вентилятора;
  • разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
  • изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.
    В дверях должны быть вентиляционные отверстия
  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой.

Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент.

Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

  • Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
  • Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
  • Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
  • По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
  • Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
  • Опции.
    ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
    ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
    ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

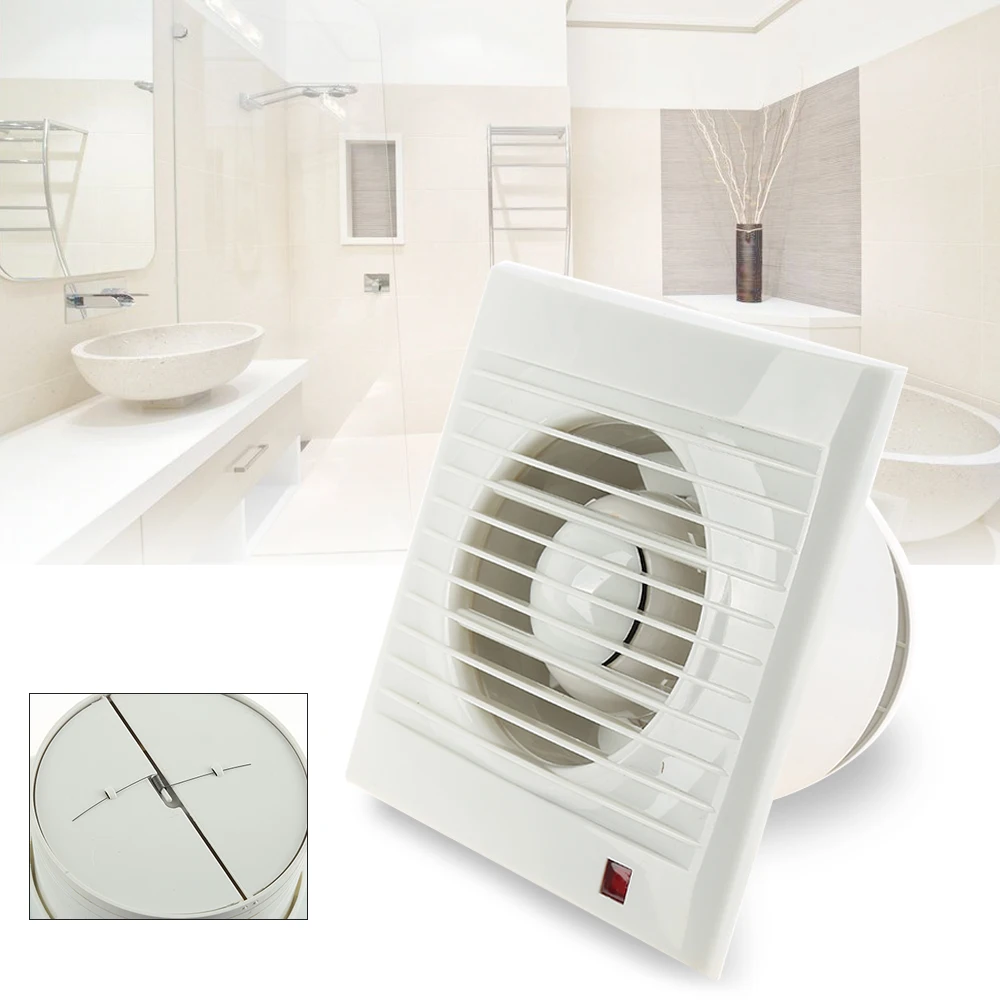

    Устройство с обратным клапаном и датчиком
    ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

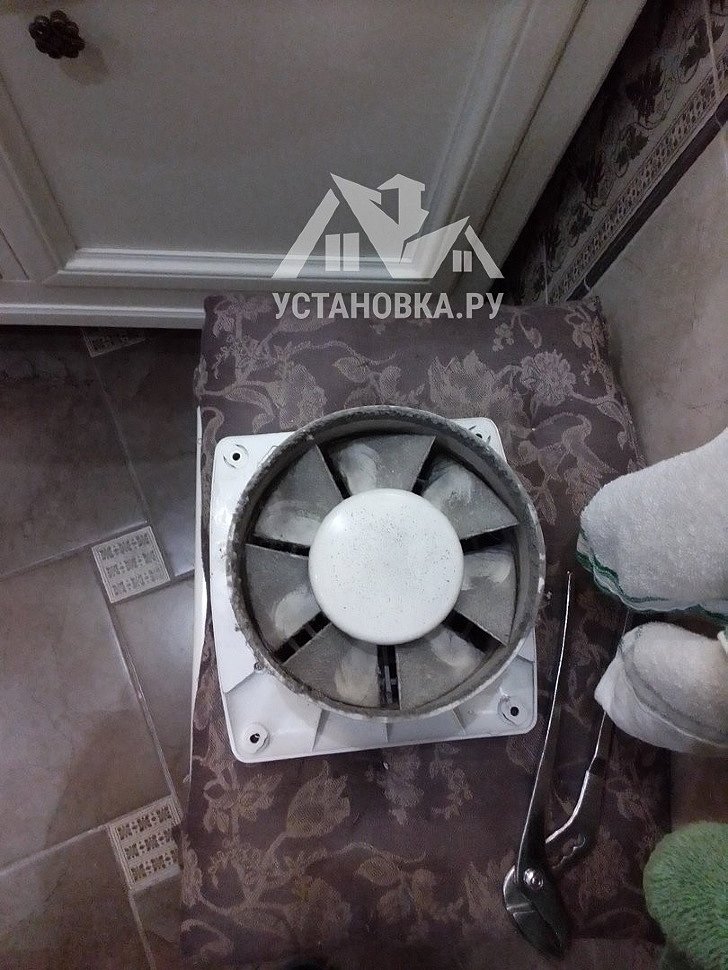

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;

— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

  • Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Источник: https://VentilyaciyaDom.ru/kvartiry/ustanovka-ventilyatsii-v-vannoj-i-tualete.html

Вентиляция в ванной комнате и туалете: как сделать правильно :

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка способствует нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме.

Отделка, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно.

Для этого необходимо ознакомиться с существующими правилами создания вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение. Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции зависит соответствие кислородной среды внутри жилища существующим требованиям.

Ванная комната и туалет являются закрытыми, плохо вентилируемыми помещениями. Здесь существует повышенная вероятность размножения болезнетворных бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определяется подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет обустройство новой принудительной вентиляции. Такая система имеет массу преимуществ перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются.

Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы.

Поэтому принудительная вытяжка сегодня является предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями.

Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту.

Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

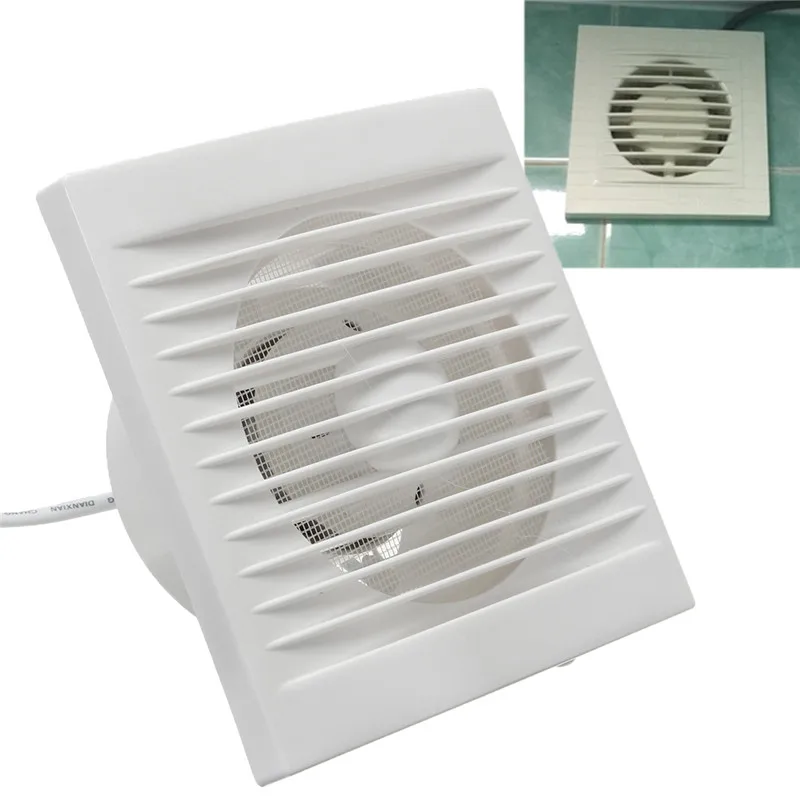

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете предполагает применять дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы обеспечивают достаточную скорость воздухообмена для совмещенного и раздельного санузла.

По способу установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции выделяют диаметральный, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте изделие обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей. Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор обладает спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями обладает центробежно-осевой вентилятор.

Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влажности, таймером.

Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют определенные требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна выполняться с высокой точностью) правильную систему. Их обязательно нужно рассмотреть перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются с общей шахтой, по которой воздух выходит из дома на улицу.

Если, например, ванна и туалет – одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³.

Чем выше находится квартира в доме, тем больше вероятность соответствия этого показателя установленному уровню.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка. В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

Чтобы понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа — один из возможных вариантов в этом случае) вытяжку в санузле, следует рассмотреть основные требования к созданию подобной системы.

В этом случае предполагается установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды. Также следует уделить внимание уровню шума вентилятора.

Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель влияют габариты санузла и количество постоянно проживающих в доме людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета.

Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8.

Полученный результат и будет оптимальной мощностью вентилятора.

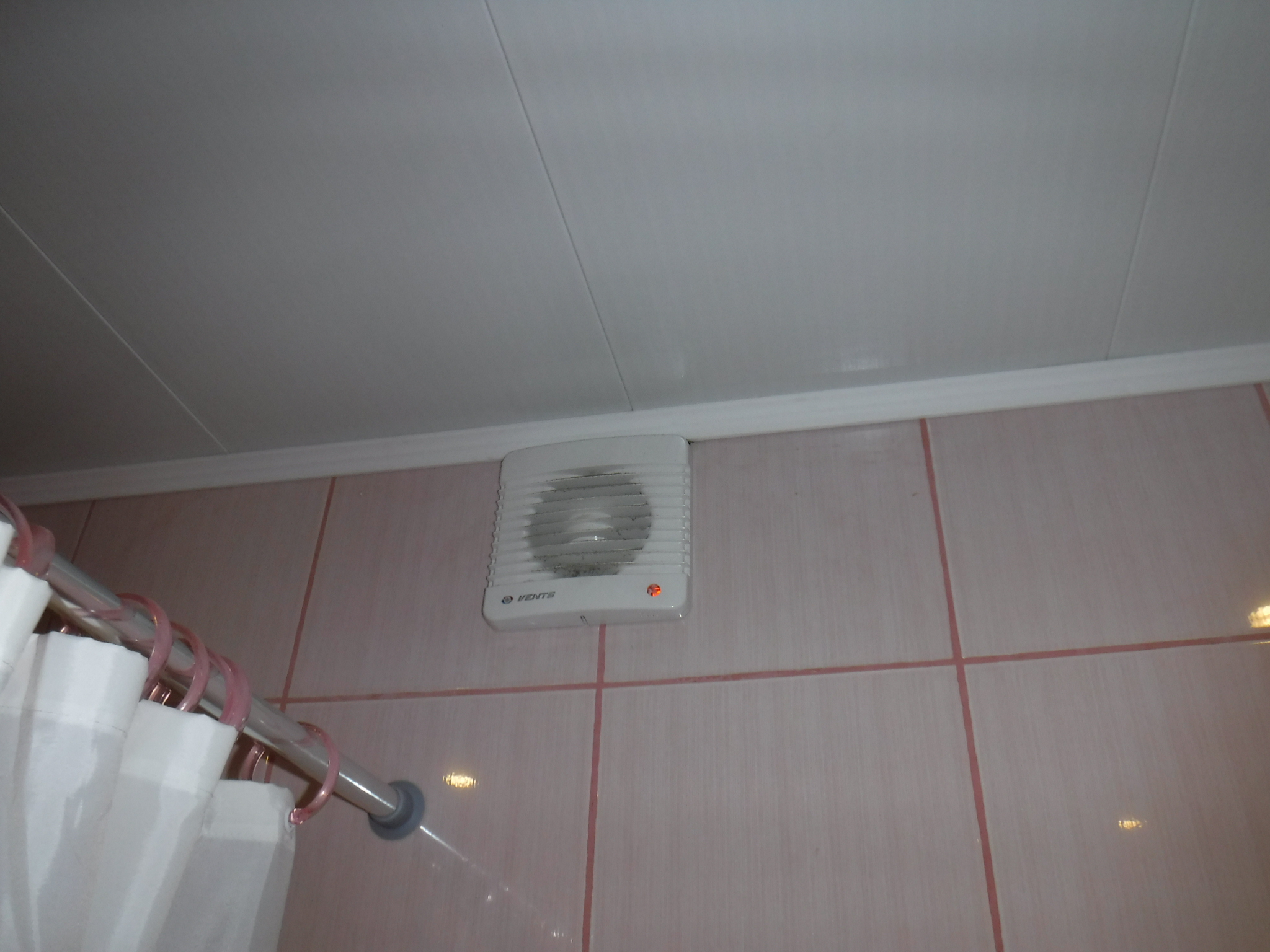

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка которой выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько требований к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно под потолком. Также он должен располагаться как можно дальше от источника притока воздуха в санузле. Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции важно установить вентилятор подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляции в помещении нет, а вытяжной канал находится в соседнем помещении, придется предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способы монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты.

Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю.

Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

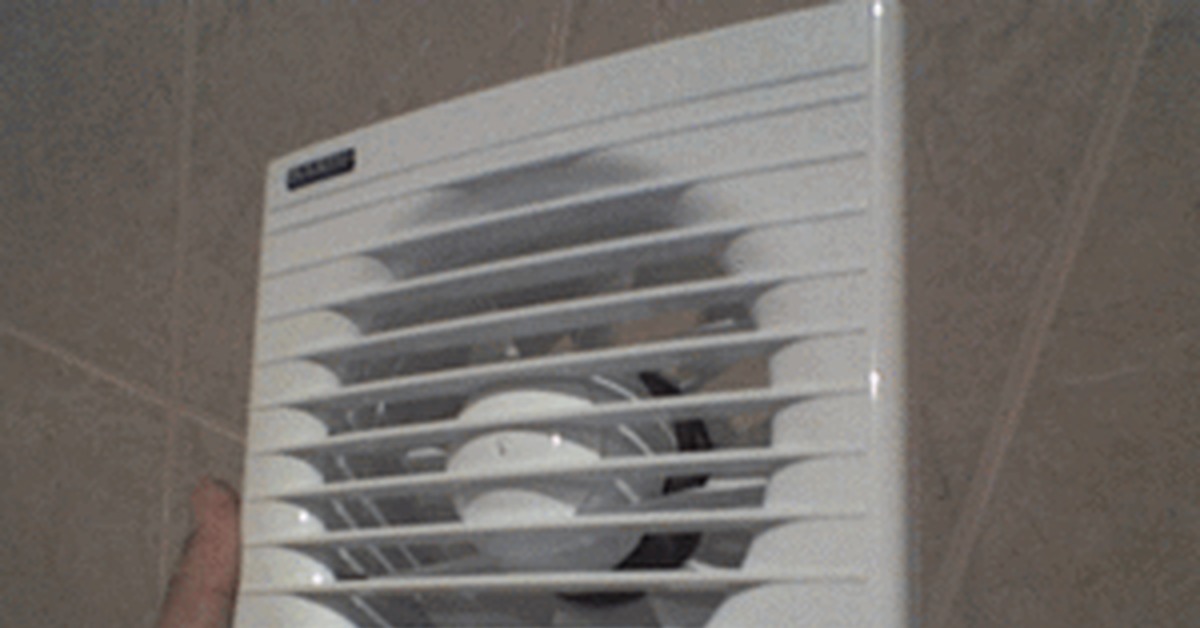

Монтаж вентилятора

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также подобные проводники должны обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место. Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что собой представляет вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома сможет создать полноценную систему в санузле самостоятельно.

Источник: https://www.syl.ru/article/308471/ventilyatsiya-v-vannoy-komnate-i-tualete-kak-sdelat-pravilno

Вентиляция в ванной и туалете: как ее сделать, принудительная и естественная вентиляция

В момент планировки интерьера и отделочных работ в ванной, необходимо обратить внимание на очень серьезный вопрос, это устройство нормально функционирующей вентиляции. Хорошо устроенная вентиляция в ванной комнате и туалете выполняет не только роль основного воздухообмена, но и  гарантирует поступление в помещение свежего воздуха.

При помощи хорошо оборудованной системы вентиляции, из помещения ванной и туалета устраняется противное зловоние и излишняя влажность. Поэтому за счет грамотно продуманной и четко смонтированной системы правильной вентиляции, хозяевам, в квартире которых установлена такая воздушная вытяжка, не стоит переживать о появлении различной плесени и запахов сырости.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

Согласно нормам, вентиляция обеспечивает поступление свежего конденсата в размере 25 кубических метров в час для помещений ванны и туалета, а для помещения с совмещенными санузлами, норма составит 50 кубических метров в час. Это средние нормативы для систем вентилирования. Иногда такие нормы могут рекомендовать повысить до 150 кубических метров в час.

В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате.

Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата.

Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.

Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.

  • Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.
  • Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.
  • Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.

Виды вентиляции

Вентиляция подразделяется в зависимости от ее применения на:

  • Вытяжной вид вентиляции, устанавливаемый в помещениях.
  • Приточный тип вентиляции.
  • Смешанная вентиляция в помещениях.
  1. Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.
  2. Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.
  3. Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.
  4. Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.

Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой.

Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин.

Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел.

При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%.

Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри.

Модели радиального типа обычно имеют приличный вид,  для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

  1. Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
  2. В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
  3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
  4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно.

Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

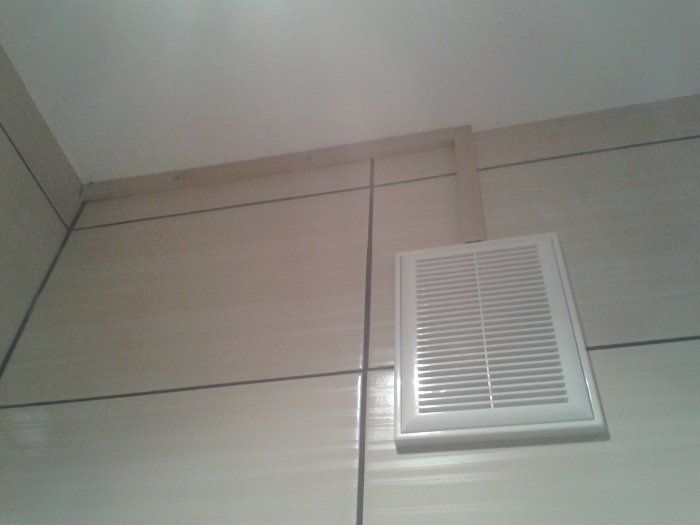

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

  • Короб прямоугольной или круглой формы, изготовленный из пластика.
  • Короба жесткого и мягкого типа, произведенные из гофрированного железа.
  • Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

 Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Ошибки, которые возможны при устройстве вентиляции.

Иногда случается так, что недавно установленная принудительная вентиляция в ванной комнате, дает в работе сбои и не отвечает своим требованиям. Это следствие неправильного монтажа устройства и некоторых ошибок, совершенных в момент установки. Еще до начала работ по монтажу, необходимо четко знать, как сделать вентиляцию в ванной и туалете.

Вот некоторые ошибки, часто допускаемые в работе:

  • Канал для вентилирования устроен неправильно, это создает трудности для движения воздушного потока.
  • Разрыв герметичных соединений вентиляционного канала.
  • Неправильно установленные вентиляторы, при этом они издают большой шум.
  • Вентиляционный канал тянется через комнаты, создавая своей работой ненужные шумы.

Большую часть таких неприятных проблем, возможно, не допустить. Как правильно сделать вентиляцию, для этого необходимо обратить внимание еще на этапе составления и продумывания план будущего монтажа конструкции. Если этого всего не было исполнено, а неприятные проблемы возникли уже в ходе работы системы вентилирования, в этом случае может потребоваться полная переделка всей конструкции.

Другой способ сделать принудительную вентиляцию нормально функционирующей, заключается в применении различных шумовых поглотителей и монтажа более мощного вентилятора.

Источник: https://ventazbuka.ru/v-zdanii/ventilyatsiya-v-vannoj-i-tualete-kak-ee-sdelat-prinuditelnaya-i-estestvennaya-ventilyatsiya.html

Вентиляция в ванной комнате и туалете своими руками

Такие комнаты, как туалет и ванная, отличаются от остальных тем, что именно в них наиболее высокий уровень конденсации.

Чтобы избежать различных проблем со здоровьем, порчи мебели, желательно установить вентиляцию хорошего качества.

Данные помещения нуждаются в эффективной вентиляционной системе, иначе есть риск появления сырости и плесени, увеличению влажности, а также развития зловонных запахов.

Важно заметить, что конденсат признан наиболее удачной сферой для активного размножения и роста микозных клеток, бактерий и разнообразных микробов.

Ознакомившись с принципом того, как сделать вентиляцию в ванной комнате и туалете своими руками, можно сберечь имеющуюся мебель и плиточку от плесени, жуткого налета, навсегда распрощаться с затхлым и застоявшимся запахом. Кроме всего перечисленного, чистый воздух – это залог крепкого здоровья, бодрости, прекрасного самочувствия. Это можно обеспечить за счет постоянного проветривания, а также монтажа вентиляции.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета.

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

  • естественная, а также принудительная[/link_webnavoz];
  • кольца в двери;
  • есть возможность установить решетку на вентиляцию;
  • приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов.

Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери.

Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева.

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал.

Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины.

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен.

В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной.

Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция в ванной и туалете в квартире

Учитывая тип воздухообмена, вентиляция бывает принудительной и естественной. Во втором случае, речь идет о банальном проветривании комнаты через окна, двери.

Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель – выполнение вытяжки воздуха на улицу.

Благодаря такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке. Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно расширить, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствором на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире обязаны быть воздуховоды по факту. Единственное, что придется выполнить, так это установить вентилятор. Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Подобные покрытия характеризуются шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в данной комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

  • С помощью ершика почистить канал системы.
  • Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
  • Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
  • Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
  • Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
  • Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
  • Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
  • Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
  • Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-v-vannoy-komnate-i-tualete.html

Как правильно установить вентиляторы для вытяжки в ванной комнате

Автор Евгений Апрелев На чтение 7 мин. Просмотров 2.9k.

Обратили внимание на то, что в вашем санузле распространяется неприятный запах? Самое время позаботиться об установке правильного вентилятора в ванную комнату, который поможет ликвидировать повышенную влажность, устранит посторонние запахи и предотвратит появление опасной плесени. К слову, если вытяжка в ванной уже есть, но неприятный запах все равно остается, возможно, при установке вытяжки были допущены существенные ошибки. В статье мы подробнее остановимся на проблемах, которые могут возникнуть в результате неправильной установки вентиляции, и на вопросах установки вентиляторов разного вида.

[contents]

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором. При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально.

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

  • в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
  • в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

  1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
  2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
  3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Выбираем правильный вентилятор для санузла

Для того, чтобы улучшить вентиляцию в туалете и избавиться от неприятного запаха, предпочтительно отдавать предпочтение системой с вентилятором. При подборе вентилятора обязательно обратите внимание на его размеры (зависят от объемов вашей ванной комнаты), а также уровень шума (желательно выбирать модели до 40 дБ, в ином случае шум будет доставлять дискомфорт.

Разделяют вентиляторы для вытяжки в ванной и по типу подключения. В основном вытяжка включается в ту же электрическую сеть, что и свет в ванной, поэтому она начинает работать при включении вентилятора. Если постоянная вытяжка в ванной не важна – желательно выделить для ее включения отдельный включатель. Существуют более современные модели со встроенным датчиком влажности – они начинают работать в случае, если уровень влажности в комнате доходит до определенного параметра.

Вне зависимости от того, какой вы вентилятор решите купить, обратите внимание на то, чтобы он был изготовлен по влагозащищенной технологии. Ванная комната и туалет относятся к помещениям с повышенной влажностью, и попадание в корпус воды может спровоцировать короткое замыкание.

Совет: выбирайте вентилятор для ванной с обратным клапаном. Такое устройство предотвратит попадание воздуха из вентиляции в ванную комнату в случае, если вентилятор находится в выключенном состоянии. Использование подобного устройства позволяет минимизировать вероятность появления неприятного воздуха в ванной из вентиляции.

Подключить вентилятор не составит особого труда, однако, если вы далеки от электрики, желательно все же вызвать профессионала.

Удобнее всего использовать вентилятор с отдельным выключателем. Особых требований к выбору выключателя нет, вентиляторы имеют малую мощность и для их использования вполне подойдут выключатели для световых приборов. Не забывайте о том, что сам включатель, как и вентилятор, должен иметь конструкцию, защищенную от влаги.

Совет: если в комнате слишком влажно, желательно отдавать предпочтение именно электрическим вентилятором, так как обычная вытяжка вряд ли будет справляться с поставленной задачей.

Подключение вентилятора

Подключить вентилятор можно к ближайшей розетке. Подключение вентилятора в ванной через выключатель происходит следующим образом:

При проведении вентиляции в туалете лучше придерживаться следующей схемы:

  1. Выбрать подходящее расположение вытяжки. Если на данном этапе были допущены ошибки, избавиться от них можно будет позже посредством системы труд. Что касается выбора внешнего вида самой вентиляции, то здесь принципиальных требований нет, от формы вытяжки абсолютно ничего не зависит.
  2. Подготовительные работы. Необходимо нанести разметку на стену, в особенности это касается организации проведения проводки от включателя к вытяжке. Если вентиляционное отверстие не подходит к размерам вашего вентилятора, можно применить пластиковую трубу, которая будет выполнять роль переходника. !!В случае, если монтаж вытяжки производится после ремонта и спрятать провода в стену не получится, желательно приобрести на рынке специальные пластиковые панели, которые скроют провода.
  3. Монтаж вентиляционного оборудования

Перед установкой вентилятора убедитесь в том, что воздухопровод не забит посторонними предметами. Забитое отверстие грозит тем, что даже самый мощный вентилятор не будет справляться со своими задачами и в санузле появится неприятный запах.

С тем, как подключить вентилятор в ванной к выключателю мы разобрались. Стоит отметить, что по такой схеме подключаются самые простые устройства, которые работают при включенном свете. Необходимость в постоянной работе вытяжки есть не всегда, именно поэтому были придуманы модели, которые работают лишь в определенное время, либо включаются при повышении влажности до определенных значений.

Среди потребителей популярностью пользуются вентиляторы для ванной или туалета с таймером. Чтобы устройство включалось в определенный временные промежутки, можно использовать универсальный таймер, кроме того, в продаже имеются устройства с уже встроенным таймером.

Подключение вытяжного устройства с таймером происходит по следующей схеме:

Максимальную защиту от повышенной влажности в комнате обеспечит автоматическая вентиляция. Такое устройство оборудовано датчиком влажности, который помогает активировать вытяжку в случае, когда уровень влажности повышается до определенных размеров.

Вентилирование в туалете

Установка вентиляции в туалете мало чем отличается от монтажа вытяжки в ванной, но в данном процессе есть свои нюансы. Прежде всего, не стоит забывать о том, что вытяжка в туалет с вентилятором устанавливается не для снижения уровня влажности, а для устранения неприятного запаха. В связи с этим использование вентилятора с датчиком влажности становится бесполезным.

Для туалета желательно использовать либо обычные вентиляторы, подключающиеся к выключателю, либо устройства, оборудованные датчиком движения. Такой вентилятор начнет работать тогда, когда в помещении появится движение, и отключится спустя какое-то время при отсутствии движения. Обратите внимание на то, что в большинстве датчиков движения можно настроить время, через которое устройство отключится в случае отсутствия движения.

Подведем итоги

Вентиляция в ванной комнате и туалете – вещь незаменимая. Правильно проведенная система не только избавит вас от неприятного запаха, но и позволит значительно снизить уровень влажности в ванной комнате, а также предотвратить развитие плесени, опасной для здоровья.

Как вы выберете вытяжку и установите ее в санузле, напрямую зависит работа всей системы. Лучше отдать предпочтение автоматическим системам, которые будут активироваться в случае необходимости, при этом самыми бесполезными устройствами считаются вытяжки без вентилятора, особенно в квартирах, где отсутствуют сквозняки, установлены качественные окна и двери.

Обратили внимание на то, что:

  • стекла в ванной запотевают;
  • на мебели скапливается конденсат;
  • начала появляться плесень.

Самое время подумать об установки надежной системы вентиляции в доме. Не забывайте о том, что монтаж в квартире и частном доме может отличаться, поэтому лучше обратиться за помощью к профессионалам.

Как установить вентиляторы для ванны и кухни

Экспертные пошаговые инструкции по установке вентилятора для ванной или кухни самостоятельно, включая методы вентиляции через стену или крышу.

Кухни и ванные комнаты особенно подвержены проблемам с влажностью из-за высокой влажности. Тепло и влага объединяются, образуя влажный воздух, который заполняет комнату и, соприкасаясь с более прохладными стенами и потолками, конденсируется, превращаясь обратно в воду.

Питает плесень, грибок и даже структурную гниль.Чтобы удалить влажный воздух до того, как он конденсируется, в каждой ванной комнате необходима вентиляция. А кухням нужна вентиляция для удаления пара и запаха готовки. В большинстве случаев лучшая вентиляция для кухонь и ванных комнат — это вытяжной вентилятор или вытяжка. Способы установки вытяжки и вентилятора для ванны очень похожи; Здесь мы остановимся на методах установки вентилятора для ванной.

Хотя ванные комнаты в большинстве новых домов оборудованы соответствующими вентиляторами для ванн, в более старых домах вентилятор часто либо полностью отсутствует, либо в нем недостаточно мощности.При покупке нового вентилятора обязательно проверьте его номинальные характеристики движения воздуха, которые измеряются в кубических футах в минуту (CFM). Для ванной среднего размера минимальное требование составляет 80 кубических футов в минуту.

Замена существующего вентилятора на новый — это относительно простой самостоятельный проект, если новый блок поместится в существующее отверстие и может быть подключен к существующему вытяжному каналу.

Установка нового вентилятора там, где раньше не было вентилятора, более сложна, но часто проще всего, если вы разместите его там, где есть существующий потолочный светильник.Перед установкой корпуса вентилятора потребуется вырезать отверстие в потолке в месте расположения осветительного прибора, провести оттуда вентиляционную трубу (или воздуховод) к внешней стене, пройти через внешнюю стену для вентиляции и добавить вентиляционное отверстие. колпачок. Для этой работы купите вентилятор со встроенным светом, который заменит снимаемый вами свет. Если вентиляционные работы выходят за рамки вашего уровня квалификации, вызовите подрядчика.

Пошаговая установка вентилятора для ванны

1 Отключите питание существующего приспособления на сервисной панели.Удалите старый приспособление. Поместите шаблон или корпус на потолок так, чтобы он совпадал с балкой потолка. Обведите шаблон или корпус, чтобы найти отверстие. В качестве альтернативы, если у вас есть доступ сверху, поместите корпус или шаблон рядом с балкой и обведите его вокруг.

Прижмите корпус вентилятора к потолку и обведите его карандашом.

2 Вырежьте отверстие в соответствии с инструкциями производителя, используя пилу для гипсокартона, сабельную пилу, сабельную пилу или универсальный нож.

Используйте замочную скважину или пилу для гипсокартона, чтобы вырезать отверстие для корпуса.

3 Присоедините воздуховод и вставьте корпус вверх в отверстие. Прикрепите корпус к балке с помощью прилагаемых креплений. Обязательно заполните все монтажные отверстия крепежом, чтобы снизить вибрацию и обеспечить бесшумную работу.

С прикрепленными воздуховодами установите корпус в потолок.

4 Подключите вентиляторный блок к существующей проводке, следуя электрической схеме производителя.При выполнении всех работ убедитесь, что электрическая цепь отключена.

Подсоедините проводку к корпусу вентилятора.

5 Прикрепите приспособление к корпусу и прикрепите решетку к приспособлению с помощью прилагаемого крепежа.

Прикрепите решетку к корпусу в соответствии с инструкциями производителя.

6 Вкрутите лампочку и прикрепите диффузор; это обычно просто защелкивается на месте.

Вкрутите лампочку и прикрепите рассеиватель к светильнику.

Наконец, проложите воздуховод, сделав как можно меньше оборотов.

Отметьте место для вентиляционной крышки и вырежьте отверстие. Нанесите полоску силиконового герметика по периметру колпачка и вставьте его в отверстие. Закрепите заглушку на стене оцинкованными шурупами. Подсоедините воздуховод к вентиляционной крышке и проверьте систему.

Вентиляторы для ванн могут выводиться через стену (слева) или через крышу (справа).

Опции для вентиляции с вентилятором для ванной комнаты

Существует два распространенных способа прокладки воздуховодов для вывода воздуха из ванной наружу: через потолок и наружу через внешнюю стену или через потолок и через крышу.(Вы также можете купить вентилятор, который выводит воздух прямо через внешнюю стену, но для этого обычно требуется проложить новую электрическую линию к стене.) Из двух вариантов потолка вероятность утечки отверстия через стену ниже.


Рекомендуемый ресурс: Помощь по установке предварительно экранированного местного вентилятора для ванной комнаты

Фан-тастические советы по вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке, стиле и отделке плитки и светильников. Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы о вентиляции и влажности в ванных комнатах.К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке. Пятно возникло в результате того, что вентилятор был установлен через неотапливаемый чердак, где влага, скопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу.Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной комнате. Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены. Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить лучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Самая важная особенность вентилятора для душа для ванной — его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолке.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

  • Подбор вентилятора под комнату
  • Размещение вентилятора в лучшем месте для достижения успеха
  • Правильная установка вентилятора
  • Снижение шума вентилятора
  • Таймер

Размер вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве.Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру комнаты, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличивает длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Вы также должны учитывать ACH, воздухообмен в час, то есть скорость потока воздуха, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для установки вентилятора для душа. Если это невозможно, поместите вентилятор рядом с душем.

В соборных потолках иногда над душевой кабиной можно разместить вентилятор или можно установить настенный вентилятор с высоким потолком.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на производительность вентилятора. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Для того, чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой участок воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене до конца.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон к внешней стороне здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для надлежащей поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — это оцинкованная лента с отверстиями для шурупов через каждые 1/2 дюйма.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили сухую и установили трубу на внешний вентиляционный колпак.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционированные пространства (подползти и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолочным перекрытием или крышкой.Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний колпак с защитой от обратного потока.

Pro Подсказка: При установке обшивки со скошенной кромкой или обшивки из черепицы я часто обрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту плату и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

Прикрепите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к дому.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов.

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от размера вентилятора и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором для качества и долговечности.

Управление вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включился автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед выходом из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка лучшего вентилятора для вашего местоположения — важная часть реконструкции вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы досконально изучить потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (кроме стандартной клейкой ленты).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге приводит к появлению запахов или утечке в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый воздуховод является более качественным материалом.

Гладкий прочный алюминиевый канал имеет меньшее сопротивление воздуха, чем ребристый пластиковый канал.

Установите воздуховод так, чтобы швы были обращены вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Вентиляционные каналы для ванных комнат всегда должны оканчиваться снаружи дома.

Проветривайте помещение наружу с помощью вытяжки с защитой от обратного течения.


Рекомендуемые статьи

Вентилятор для ванной комнаты на чердаке (Мое подробное руководство)

Должен ли шланг вентилятора для ванной быть выведен на чердак? Если да, то как это делается?

Во время осмотра дома я обнаружил, что многие вентиляционные отверстия в ванных комнатах неправильно установлены на чердаках.

Плохо вентилируемый вентилятор для ванной комнаты может привести к повреждению от влаги, появлению плесени и другим проблемам — но это можно сделать правильно, выполнив несколько важных шагов.

Из этой статьи вы узнаете …

  • Почему никогда не следует заканчивать вентиляционное отверстие в ванной на чердаке
  • Как правильно вентилировать воздуховод вентилятора в ванной наружу с по на чердак
  • Настоящая причина, по которой вы следует изолировать вентиляционную трубу ванной комнаты на чердаке
  • Почему плесень является настоящим виновником вентиляции чердака ванной комнаты
  • Почему избыток влаги на чердаке может привести к ухудшению качества воздуха

Можно ли вывести вентилятор на чердак?

Нет, не следует выпускать вентилятор для ванной прямо на чердак.Тем не менее, вы можете вентилировать вентилятор для ванной комнаты через чердак , когда он заканчивается на крыше или фронтоне.

Кажется, такое простое решение, просто оставьте вентиляционный шланг в ванной на чердаке. В любом случае, это все на открытом воздухе, верно?

Позвольте мне сказать вам: неправильное закрытие вентиляционной решетки на чердаке может привести к «непредвиденным последствиям» — и строители прекратили эту дурную практику много лет назад. До 90-х годов строители обычно выносили ванные комнаты на чердаки.

Во время осмотра дома я все еще часто вижу вентиляционные отверстия в ванной, выходящие прямо на чердак — извергающие влагу.

Проблема с этим подходом заключается в том, что вся влага из воздуха попадает на деревянную обшивку, изоляцию, деревянные стропила и балки потолка, что может привести к росту плесени и гниению. Особенно в холодные месяцы избыточная влага из вентиляционных отверстий в ванной может накапливать иней на нижней стороне обшивки крыши, и в конечном итоге этот лед растает и просочится на изоляцию и потолок из гипсокартона.

Читайте также: Какие вентиляторы для ванной комнаты с датчиками влажности самые лучшие?

Иногда, когда мы делаем работу своими руками, например, устанавливаем вытяжной вентилятор, мы тратим много времени и денег, а затем нанимаем профессионала, который исправит наши ошибки.Вот почему я создал свой инструмент поиска подрядчиков, чтобы мои читатели могли бесплатно получать расценки от местных электриков, имеющих лицензию и прошедших предварительную проверку.

Я приглашаю вас хотя бы ознакомиться с ценами от нескольких проверенных электриков — это не является обязательным — и тогда вы сможете решить, продолжать ли работу своими руками. Получите бесплатные расценки с помощью моего инструмента поиска подрядчиков прямо здесь.

Как правильно вывести вентилятор из ванной на чердак?

Правильный способ отвода воздуха из вентилятора для ванной комнаты через чердак — это выход либо на крышу, либо на фронтальную стену.

В любом случае вентиляционное отверстие должно выходить прямо наружу и устанавливаться вместе с крышкой вентиляционного колпака. Вентиляционный колпак будет иметь небольшую заслонку, которая открывается, когда воздух выходит через вентиляционное отверстие, но в остальное время она остается закрытой.

Заслонка предотвращает попадание наружного воздуха в дом, когда вентиляция в ванной не открыта. Заслонка также предотвратит гнездование птиц в вентиляционном отверстии ванной комнаты, что является очень распространенным явлением.

Птичье гнездо в вентиляционной трубе в ванной значительно снижает или полностью устраняет эффективность вытяжного вентилятора в ванной.Также важно отметить, что если вы устанавливаете вентиляционную крышку на крыше для сушилки для одежды , вы должны удалить металлическую сетку, потому что она будет захватывать ворсинки и может стать причиной пожара.

Лучшая крышка вентиляционных отверстий от Builder

Крышки вентиляционных отверстий на крыше

Также важно отметить, что крышки вентиляционных крышек для крыши представляют собой другой специализированный тип крышки. Нельзя просто взять обычную крышку капота и установить ее на крышу. Крыши сделаны из металла , они намного прочнее и несколько дороже.

Моя любимая крышка вентиляционного колпака для крыш — это Builder’s Best Roof Vent Cap , потому что она покрыта порошковой краской и оцинкована, что действительно важно, когда она находится на крыше. Он также поставляется с необходимой заслонкой, а также с предварительно просверленными отверстиями для упрощения установки.

Читайте также: Как заменить вентилятор в ванной без доступа на чердак

Сколько будет стоить вентиляция через чердак?

Самой дешевой частью установки новой вентиляции в ванной, вероятно, будут расходные материалы.Вы можете получить 25-футовую изолированную вентиляцию для ванной и крышку всего за 70 долларов.

Большая часть затрат будет связана с оплатой труда. Кроме того, если вы выводите вентиляцию на крышу, вам потребуется кровельщик, который будет стоить дороже, чем если бы вы выходили на фронтальную стену или перекрытие.

Установка нового вентиляционного отверстия на чердаке будет стоить по бюджету около 200 долларов только на оплату труда и может достигать от 500 до 750 долларов, если это сложное вентиляционное отверстие, выходящее на крышу.

Если вы хотите найти кровельщика, вы можете проверить мой инструмент поиска подрядчиков , потому что он предоставит вам бесплатные расценки от местных кровельщиков, прошедших предварительную проверку.

Как насчет вентиляции в потолке на чердаке?

Несмотря на то, что я не предпочитаю эту установку, можно направить вентилятор в ванной прямо в вентиляционное отверстие на потолке. Таким образом вы избежите проблем с крышей и связанных с этим рисков утечки.

Обратной стороной вентиляционных установок софита является то, что они могут частично нарушать воздушный поток вентиляции под потолком. Вентиляционные отверстия под потолком работают, потому что более теплый воздух чердака (относительно наружного) поднимается вверх, и это создает эффект всасывания при работе в тандеме с коньковым вентилем.

Dundas Jafine Вентиляционная крышка

Кроме того, избыток влаги может привести к повреждению древесины и росту плесени.

Однако, если домовладелец действительно хочет закрыть вентиляционное отверстие на потолке, я рекомендую использовать специально изготовленную вентиляционную крышку потолка.

Эти крышки вентиляционных отверстий для ванных комнат предназначены для установки на вентиляционные отверстия в потолке. Мне нравится Dundas Jafine Soffit Vent Cove r , потому что он имеет подпружиненный демпфер (заслонку) с утопленным монтажом, поэтому он легко вписывается в вентиляционное отверстие потолка.

Могу ли я выпустить воздух из моей ванной комнаты на коньковый вентиль?

Еще одна очень распространенная вещь, которую я вижу во время домашних осмотров, — это то, что вентиляция в ванной выходит чуть ниже коньковой вентиляции. Это, вероятно, лучше, чем выпускать воздух через вентиляционное отверстие на потолке, но это все равно может вызвать проблемы.

Когда воздух на чердаке теплее, чем снаружи, этот поднимающийся на чердаке воздух питает естественную вентиляционную систему софита и конька. Он создает эффект всасывания и втягивает более холодный наружный воздух из потолков, поднимающийся через вентиляционное отверстие конька.

Кроме того, вентиляционное отверстие всегда заканчивается на несколько дюймов НИЖЕ гребня, поэтому, когда он выходит, весь воздух не выходит прямо наружу. Большая часть воздуха отражается от края вентиляционного отверстия и деревянной обшивки. Таким образом, попадание воздуха в вентиляционное отверстие конька по-прежнему может привести к росту плесени и повреждению древесины.

Читайте также: Какие самые популярные Ultra Тихие Вытяжные вентиляторы для ванной комнаты?

Как предотвратить попадание влаги из ванной на чердак?

Когда вентиляционная труба в ванной проходит длинный горизонтальный участок на чердаке, всегда существует риск образования конденсата или капель воды.Я всегда рекомендую установить изолированную вентиляционную решетку для ванной комнаты , которая представляет собой обычное вентиляционное отверстие, окруженное изоляцией из стекловолокна.

Это значительно поможет снизить вероятность образования конденсата, который может привести к повреждению гипсокартона или появлению плесени.

Изолированный гибкий воздуховод Dundas Jafine

Конденсация образуется, когда встречаются две разные температуры — например, холодный напиток в очень жаркий день — капли воды образуются на внешней стороне стекла.

Если вы направите теплый воздух из помещения через вентиляционное отверстие в ванной, когда чердак очень холодный, может образоваться вода.Помимо изоляции вентиляционного отверстия в ванной, вы хотите избежать U-образных изгибов вентиляционного отверстия, поскольку это позволит конденсату с внутренней стороны вентиляционного отверстия стекать в нижнюю точку вентиляционного шланга.

Я рекомендую Dundas Jafine Insulated Flex Duct , потому что он обернут изоляцией из стекловолокна и имеет внешний пароизоляционный слой, который помогает предотвратить проблемы с конденсацией. Dundas Jafine — это 4-дюймовый воздуховод и 24 фута в длину.

Читайте также: Какие лучшие вытяжные вентиляторы для ванной со светодиодной подсветкой?

Иногда, когда мы делаем работу своими руками, например, устанавливаем вытяжной вентилятор, мы тратим много времени и денег, а затем нанимаем профессионала, который исправит наши ошибки.Вот почему я создал свой инструмент поиска подрядчиков, чтобы мои читатели могли бесплатно получать расценки от местных электриков, имеющих лицензию и прошедших предварительную проверку.

Я приглашаю вас хотя бы ознакомиться с ценами от нескольких проверенных электриков — это не является обязательным — и тогда вы сможете решить, продолжать ли работу своими руками. Получите бесплатные расценки с помощью моего инструмента поиска подрядчиков прямо здесь.

Правда о вентиляции в ванной на чердаке

Вытяжку вентилятора для ванны через чердак можно сделать, но должен заканчиваться снаружи.

Я бы солгал, если бы сказал вам, что это вызовет проблемы, это может быть совершенно нормально. Фактически, я видел множество домов, в которых еще не было следов плесени, когда вентилятор для ванны вентилировался неправильно.

Несколько возможных проблем

Однако есть несколько реальных потенциальных недостатков, когда вентиляционное отверстие в ванной неправильно закрыто на чердаке:

  • рост плесени
  • гниль древесины и структурный износ
  • влажный воздух из ванной засасывается обратно в интерьер дома
  • грызунов и вредителей привлекает избыточная влага

Воздухонепроницаемые вытяжные вентиляторы для ванной и кухни

Вкладка «Соответствие» содержит информацию как о программе, так и о коде.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные дома ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, проводка, вытяжные вентиляторы и другие проходы в некондиционное пространство закрыты, с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

Дом DOE Zero Energy Ready (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения, 2009 г. (IECC)

Таблица 402.4.2 Критерии осмотра компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие наружу или без кондиционера, герметичны.

2012 , 2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.

Модернизация: 2009 , 2012 , 2015 и 2018 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Как установить светильник и вентилятор в ванну | Руководства по дому

Вытяжные вентиляторы для ванной выходят наружу из здания, чтобы отводить излишки тепла и влаги из ванной во время душа и горячей ванны.Некоторые из этих вытяжных приспособлений включают комплект освещения, которым можно управлять от того же выключателя света или отдельных настенных выключателей. Замена существующего светильника в ванной комнате на комплект света и вентилятора, который будет управляться отдельными переключателями, потребует прокладки новой проводки к распределительной коробке, но комплект вентиляции и освещения, работающий от одного и того же переключателя, не потребует дополнительной проводки или замены переключателя. .

Выключите автоматический выключатель, который управляет питанием выключателя света в ванной.Затем ослабьте крепежные винты и снимите панель переключателя с помощью отвертки. Расположите кончик бесконтактного электрического тестера напротив проводов на боковой стороне переключателя. Если индикатор на тестере загорится, отключите другие выключатели или главный выключатель дома до тех пор, пока индикатор не перестанет светиться при проверке проводов. Установите на место крышку переключателя.

Разместите стремянку под текущим осветительным прибором. Поднимитесь по лестнице и снимите с светильника глобус и лампочки.Затем ослабьте крепежные винты и отсоедините приспособление от проводки в распределительной коробке.

Ослабьте зажим для проводов в распределительной коробке и извлеките распределительную коробку из отверстия в потолке. Протолкните проводку через отверстие в чердак наверху.

Снимите пластиковую решетку, а также блок освещения и вентилятора с корпуса вентилятора. Затем войдите на чердак над ванной и найдите отверстие в потолке, свободное от распределительной коробки. Расположите корпус вентилятора над отверстием распределительной коробки между балками потолка и наметьте контур корпуса на гипсокартоне карандашом.Вырежьте отверстие по карандашным линиям с помощью замочной пилы. Расположите корпус вентилятора так, чтобы нижний край корпуса был заподлицо с нижней стороной гипсокартона, и прикрепите распорки к соответствующим потолочным балкам с помощью шурупов 1 1/2 дюйма с помощью дрели. Проденьте электрическую проводку, которую вы отсоединили от светильника, через отверстие в съемной панели корпуса вентилятора.

Найдите ближайшую внешнюю стену, на которой вы хотите установить заглушку для вентиляционного отверстия.Просверлите пилотное отверстие в центре желаемого места сверлом на 1/4 дюйма.

Выйдите наружу и разместите удлинительную лестницу так, чтобы можно было получить доступ к 1/4-дюймовому пилотному отверстию сбоку от птичника. Установите 4-дюймовую кольцевую пилу в электродрель и просверлите 4-дюймовое отверстие в сайдинге и обшивке.

Нанесите полоску наружного герметика вокруг монтажного фланца 4-дюймовой настенной заглушки, затем вставьте воздуховод настенной заглушки в отверстие в стене и прикрепите заглушку к стене с помощью 1 1/2-дюймовых винтов из нержавеющей стали. .

Вернитесь на чердак и подсоедините отрезок 4-дюймового гибкого воздуховода между воздуховодом на внутренней стороне вентиляционной крышки и воздуховодом вытяжного вентилятора. Закрепите стыки изолентой.

Вернитесь в ванную комнату и затяните зажим вокруг электрических проводов изнутри съемной панели корпуса вентилятора. Подключите черный провод от электрического переключателя к черному проводу на съемной панели с помощью гайки, затем подключите белые провода аналогичным образом. Оберните конец оголенного провода вокруг зеленого винта заземления в корпусе и затяните винт отверткой.Заправьте провода в съемную панель и наденьте крышку на панель.

Вставьте блок вентилятора и освещения в корпус и подключите электрическую вилку к розетке на съемной панели. Затем затяните крепежные винты, чтобы прикрепить вентилятор и светильник к корпусу.

Установите одну из лампочек из предыдущего светильника в осветительный прибор вентилятора. Поместите пластиковую решетку на корпус и защелкните монтажные провода в их гнездах, прежде чем прижимать решетку к корпусу.

Включите автоматический выключатель и проверьте работу вентилятора и освещения.

Справочная информация

Советы

  • Для управления освещением и вентилятором с отдельными настенными выключателями вытащите имеющуюся двухпроводную (плюс заземление) проводку из стены и замените ее трехжильной (плюс заземление) проводкой. Затем замените переключатель на двухпозиционный однопозиционный переключатель.

Предупреждения

  • Не пытайтесь работать с какой-либо электрической цепью, не выключив сначала прерыватель и не проверив отключение питания с помощью бесконтактного электрического тестера.Кроме того, при сверлении дрелью надевайте защитные очки, чтобы пыль и мусор не повредили глаза.

Writer Bio

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Вентиляция кухонь и ванных комнат

Качество вашего воздуха в помещении очень важно, и один из способов сохранить его здоровым — это вентилировать влажный воздух и запахи, создаваемые на кухнях и в ванных комнатах.Домашняя вентиляция важна во всех домах, но особенно в новостройках, поскольку новые дома строятся с хорошей изоляцией и герметичными воздушными уплотнениями, предотвращающими движение воздуха.

Я всегда говорю, что ничто не длится вечно, если вы не убедитесь, что это так, в том числе и ваш дом. Как домовладелец, вы должны понимать важность вытяжных вентиляторов и надлежащей вентиляции, а также понимать, как правильно их устанавливать и эксплуатировать. Это ключ к удалению лишней влаги из воздуха в помещении, и все мы знаем, что влага может привести к появлению плесени.Эффективная вентиляция обеспечивает хорошее качество воздуха в помещении.

Многие люди не осознают, что система вентиляции дома играет огромную роль в его долговечности. Думайте о системе HVAC как о легких в вашем доме — чистый эффективный воздушный поток необходим для поддержания его здоровья. Правильный поток воздуха может помочь предотвратить появление плесени, которая за короткое время может вызвать серьезные повреждения. Но еще важнее роль вентиляции в здоровье вашей семьи. Когда большую часть дня мы проводим в помещении, качество воздуха становится еще более важной проблемой для людей, живущих в доме.

Вот что вам нужно знать о вентиляторах на кухне и в ванной:

Кухонные вытяжные вентиляторы

Вкусные ароматы могут быть частью хорошей кулинарии, но мы не всегда хотим, чтобы запахи от одного приема пищи сохранялись до следующего или чтобы они распространялись дальше в другие жилые помещения. Кроме того, влага, которая потенциально может быть очень опасной, жир, тепло и даже окись углерода от сжигания газа могут быть опасными.

На мой взгляд, вытяжные вентиляторы, которые выходят обратно в дом — даже если они отфильтрованы — имеют ограниченную эффективность.На самом деле они никуда не переносят тепло, влагу или запахи готовки — они просто перемещают их.

Вытяжные вентиляторы и вентиляция для ванных комнат

Ванные комнаты тоже создают запахи, но влажность, которую они могут выделять, потенциально гораздо более серьезна, поскольку средний душ производит огромное количество водяного пара и пара. Если этот теплый влажный воздух не отводится должным образом, он попадет в ваши стены и потолки и вызовет множество проблем.

После душа обязательно включите вытяжной вентилятор примерно на 30 минут.Не совершайте ошибку, просто запуская его несколько минут и думая, что работа сделана. Также вам нужно держать дверь или окно немного приоткрытыми, когда вентилятор работает. Если ванная комната герметична при включенном вентиляторе, в ней недостаточно воздуха, чтобы втягивать воздух и правильно его заменять, а вентилятор не может вытолкнуть влажный воздух наружу. Если поток воздуха в вашей ванной комнате ограничен, мощность вашего вентилятора значительно снизится.

Фотография ванной комнаты строителя Western Living Homes, одобренного Холмсом.

Вентиляция на чердаке?

Что бы вы ни делали, не выпускайте вентиляторы на чердак — они должны выходить прямо наружу. Влага и тепло помогут создать идеальные условия для роста и быстрого роста плесени. Я видел повреждения, которые могут возникнуть из-за того, что вентиляторы выпускают воздух на чердаки, стены или потолки или перекрытия крыш. Это вызывает гниение, которое может разрушить структуру вашего дома.

Выхлопные системы должны выводиться наружу.Есть веская причина, по которой использование вытяжных систем на чердаках полностью противоречит строительным нормам — крайне важно выводить их наружу, чтобы избавиться от влаги.

Установка нового вытяжного вентилятора

Убедитесь, что вы покупаете и правильно устанавливаете вентиляторы, подходящие для работы. Вы можете проверить силу своего вентилятора, поднеся к нему салфетку, когда он включен. Если всасывание вентилятора будет удерживать ткань на месте, все в порядке, если нет, замените вентилятор.

Для ванных комнат размером до 100 квадратных футов вы должны иметь вытяжной вентилятор, обеспечивающий минимум 1 кубический фут в минуту (CFM) на квадратный фут площади пола.Я бы пошел выше, особенно в большую ванную комнату, или в которой есть несколько сантехники или ванна с гидромассажем.

Кухонная вытяжка пропускает больше воздуха, чем вентилятор для ванной, и они, как правило, громче в зависимости от установленной скорости. Обычно средний диапазон размеров требует удаления воздуха со скоростью 120 кубических футов в минуту при использовании верхнего вентиляционного колпака.

Но будьте осторожны, не переусердствуйте — вытяжные вентиляторы большой мощности и верхние вентиляторы могут вызвать «обратную тягу» дымохода. Это происходит, когда воздух втягивается в дымоходы, потенциально принося в дом опасные выхлопные газы.Если у вас есть эти мощные вентиляторы, вам понадобится соответствующий приточный вентилятор, чтобы уравновесить давление в доме.

Воздуховоды

Убедитесь, что ваш подрядчик устанавливает вентилятор так, чтобы воздуховод имел как можно более короткий и прямой выход наружу, чтобы вентилятор работал более эффективно. Если вытяжной канал должен поворачиваться или уходить на большое расстояние, вы можете рассмотреть вентилятор с большей мощностью.

Наилучшие выхлопные каналы выполняются с использованием твердых, гладких воздуховодов — без ребер и гибкости, которые препятствуют потоку воздуха.А там, где воздуховоды проходят через неотапливаемые помещения, вы должны убедиться, что они должным образом герметизированы на каждом шве и изолированы. Без него холодный воздух, окружающий воздуховоды, вызовет конденсацию и утечки.

Техническое обслуживание вытяжных вентиляторов

Вытяжные вентиляторы следует чистить два раза в год. Просто снимите крышку и проверьте ее на скопление пыли.

Вы будете удивлены, сколько накопилось, а пыль значительно снижает производительность вашего вентилятора.Фото с сайта pixabay.com

Оставьте выхлоп на

Пусть вентилятор сделает свое дело! Многие люди не оставляют своих поклонников на достаточно долгое время, чтобы они могли быть эффективными. Рекомендуется оставить их на 20 или 30 минут после устранения источника загрязнения. А еще лучше завести таймер, чтобы не вспоминать.

Основы вытяжного вентилятора для ванной комнаты | Отчеты Best Pick

Какая ваша самая большая жалоба на ванную комнату после душа? Туманное зеркало? Скользкие полы? Конечно, и то и другое раздражает, но влажный воздух представляет угрозу для вашего здоровья в долгосрочной перспективе, поскольку создает среду, в которой процветают плесень, грибок и бактерии.

Что нам делать в мире, где влажность, вызывающая образование плесени, угрожает нашим ванным комнатам? Ответ очевиден: мы должны обеспечить надлежащую вентиляцию наших домов. И неотъемлемой частью любой стратегии вентиляции всего дома являются вытяжные вентиляторы для ванной комнаты.

О вытяжных вентиляторах для ванных комнат

Как работают вентиляторы для ванной и для чего они нужны?

Как. Вентиляторы для ванных комнат состоят из электродвигателя, вентилятора, воздуховодов, вентиляционного отверстия или вытяжки и крышки вентиляционного отверстия для ванной комнаты.Электродвигатель втягивает влажный воздух в воздуховоды, которые выходят из дома через вентиляционное отверстие (потолок или боковую часть дома) или вытяжку (крышу).

Что. Вытяжные вентиляторы для ванных комнат являются частью системы вентиляции вашего дома. Как чердак и кухонные вентиляторы, они вытягивают горячий влажный воздух из вашего дома. Вентиляторы вытягивают влажный воздух из ванной до того, как он сконденсируется на полу (вызывая опасность поскользнуться) или на стенах (где он способствует росту бактерий, плесени и грибка).

Эти вентиляторы также могут быть полезны для удаления вредных запахов и паров чистящих средств. Ванные комнаты подвергаются воздействию одних из самых агрессивных химикатов для уборки дома (попробуйте одну из этих альтернатив), что подвергает домовладельцев риску вдыхания, если помещение не вентилируется должным образом.

Вам действительно нужен вентилятор для ванной?

Краткий ответ: Да, вероятно, это безопасный поступок. Если он у вас есть, не имеет смысла рисковать ростом плесени, не используя его.Если у вас его нет, подумайте о вентиляции ванной. В соответствии с требованиями большинства государственных строительных норм и правил, вытяжные вентиляторы для ванных комнат, как правило, входят в стандартную комплектацию новых построек, хотя в некоторых штатах есть исключения для ванных комнат с окнами.

Поскольку вы регулярно используете воду в ванной (душ, раковина, туалет и т. Д.), Ванные комнаты подвергаются большему риску роста плесени, чем другие места в вашем доме. Часто проточная вода создает влажную среду, которая является идеальным домом для плесени и грибка.

Если вы заметили какие-либо из этих проблем, возможно, пришло время подумать об установке вентилятора для ванной:

  • Рост плесени или грибка
  • Затхлый запах
  • Отслаивающаяся краска
  • Повреждение плитки, раствора, полов, отделки шкафа, фурнитуры и / или арматуры
  • Укрытая от конденсата скользкая плитка
  • Мокрые стены, которые не сохнут

Гарантия лучшего выбора для наших компаний. Позвоните сегодня!

Как долго следует работать вытяжному вентилятору?

Рекомендации по «правильному» использованию вентилятора: от 15 минут до получаса.Руководствуйтесь своим здравым смыслом и держите вентилятор включенным столько, сколько считаете необходимым. Не все ванные комнаты одинакового размера, и некоторым людям требуется более длительный и горячий душ, чем другим, поэтому время, необходимое для удаления влаги, будет зависеть от площади и использования воды.

Типы вентиляторов

Вытяжные вентиляторы для ванных комнат доступны в различных стилях монтажа с различными вариантами вентиляции (крыша, потолок, боковина). Если вас беспокоит эстетика, доступны и более современные, скрытые варианты.

  • Потолочный. Это самый распространенный тип вентилятора для ванной. Он вытягивает воздух через вентиляционное отверстие в ванной.
  • Настенный. Эти блоки устанавливаются на стене. Настенные вентиляторы для ванных комнат, устанавливаемые на внешние стены, не требуют наличия воздуховодов.
  • Встроенный. Вентилятор этого типа имеет самый низкий профиль, для него требуется только небольшое вентиляционное отверстие в ванной комнате. Настоящий вентилятор установлен на чердаке, откуда он выдувает влажный воздух из дома через воздуховоды.
  • Комбинированные блоки. Вентиляторы для ванных комнат прошли долгий путь, и многих домовладельцев привлекают комбинированные блоки, которые предлагают освещение, обогрев и измерение влажности.

Техническое обслуживание вытяжного вентилятора для ванной комнаты: чистка и устранение неполадок Общие проблемы

Как очистить вентилятор для ванной

Чтобы очистить вытяжной вентилятор, выполните следующие действия:

  • Убедитесь, что вентилятор выключен (выключателем или автоматическим выключателем).
  • Снимите крышку вентилятора вентиляции ванной комнаты.
  • Для очистки вентиляционной крышки в ванной используйте воду и мыло для удаления пыли и мусора.
  • В зависимости от вашего устройства вы можете снять вентилятор / двигатель для более тщательной очистки. Если это невозможно, воспользуйтесь пылесосом с насадкой для инструментов, чтобы пропылесосить вентилятор.
  • Когда все станет чистым, верните двигатель и / или вентиляционную крышку в корпус.
  • Включите питание.
  • Проверить вентилятор.

Как проверить вытяжной вентилятор в ванной:

Самый простой способ проверить вентилятор для ванной — это проверить туалетную бумагу.

  • Возьмите квадрат туалетной бумаги.
  • Включите вентилятор.
  • Поднесите туалетную бумагу к вентилятору.
  • Если вентилятор втягивает туалетную бумагу к крышке, значит, он работает нормально.
  • Выключите вентилятор и удалите туалетную бумагу.

Устранение распространенных проблем с вытяжным вентилятором в ванной

Неверный размер. Не все фанаты одинаковы. Вентиляторы для ванной бывают различной мощности в зависимости от CFM (кубических футов в минуту).Чтобы вентилятор был эффективным, он должен перемещать кубический фут воздуха в минуту на каждый квадратный фут.

Для ванных комнат площадью менее 100 квадратных футов измерьте длину и ширину комнаты, чтобы определить минимальный необходимый объем корма. Для больших ванных комнат учитывайте каждую ванну, туалет, душ и ванну как дополнительные 50 кубических футов (100 для гидромассажной ванны).

Ограниченный воздушный поток. Есть ли в вашей ванной комнате, где можно подышать свежим воздухом? Иметь вентилятор — это здорово, но если в комнате слишком много воздуха, вашему вентилятору будет трудно заменить влажный воздух.Есть ли место под дверью? Возможно, вам придется оставить дверь приоткрытой, если это проблема.

Слишком шумно. Некоторые люди жалуются, что их фанаты слишком шумные. К сожалению, решить эту проблему без замены блока невозможно. Хорошая новость заключается в том, что вы можете не сомневаться, что при поиске замены вам необходимо принять во внимание измерение шума. Чем ниже звук, тем тише вентилятор.

Воздуховоды. В зависимости от того, где находится воздуховод вытяжного вентилятора, решить проблемы с вентилятором будет сложнее.Длина и количество колен в воздуховоде могут повлиять на эффективность вытяжного вентилятора.

Чем короче воздуховод, тем он эффективнее, поэтому старайтесь, чтобы его длина не превышала десяти футов. Если количество локтей больше трех, возможно, влажный воздух с трудом выходит из вашего дома. Важно, чтобы воздуховоды были как можно более обтекаемыми.

Вентиляция на чердаке. Отвод вытяжных вентиляторов на чердак был обычным делом до обновления строительных норм и правил для решения проблем, вызванных влажным воздухом.Вытяжные вентиляторы для ванной предназначены для удаления влажного воздуха из вашего дома, и последнее, что вам нужно, — это чтобы этот влажный воздух оставался на чердаке, где он может вызвать проблемы с плесенью на чердаке.

Итог:

  • Правильная вентиляция ванной комнаты (с помощью вытяжных вентиляторов) — важное оружие в войне с плесенью и грибком.
  • Вентиляторы для ванных комнат используют двигатель и воздуховоды для отвода влажного воздуха из вашего дома.
  • Если у вас есть вентилятор, воспользуйтесь им. Если у вас нет вентилятора, узнайте, достаточно ли вентиляции в вашей ванной, чтобы не устанавливать ее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
