Как встроить духовой шкаф своими руками

В последнее время популярность газовых и электрических отдельно стоящих духовых шкафов довольно велика. Отчасти это связано с тем, что они не привязаны к варочной панели и могут устанавливаться в любое место на удобную высоту в кухне. Некоторые домовладельцы не знают, как установить встраиваемый в мебель духовой шкаф, хотя это не сложно сделать самостоятельно.

Содержание:

Выбор места для установки
Подключение газового шкафа
Установка и подключение электрического шкафа
Заключение
Видео: установка и подключение электрической духовки

Выбор места для установки

Перед тем, как выбрать встраиваемый духовой шкаф, необходимо проследить за выполнением определённых требований, соблюдение которых позволит избежать опасных ситуаций:

Рядом с духовым шкафом не должно находиться легковоспламеняющихся и горючих материалов (кухонные шторы, полотенца, тряпки, масло).
Мебель в ближней зоне духового шкафа должна выдерживать повышение окружающей температуры воздуха на 50 С.
Не рекомендуется размещать духовой шкаф и варочную панель рядом с холодильником или морозильной камерой.
Духовка должна располагаться в отдалении от источников воды в кухне.
Электрический духовой шкаф должен находиться вблизи от заземлённой силовой розетки, установленной на высоте более 10 см. от пола.

Определяя, в каком месте кухни и на какой высоте установить духовой шкаф, необходимо рассмотреть следующие варианты размещения:

В тумбе под столешницей

Традиционное размещение духовки, при этом расположение варочной поверхности над духовым шкафом не является обязательным. Такой вариант чаще всего используется в небольших кухнях, где мало рабочих поверхностей, и не имеет альтернативы для маленьких.

Шкафы колонны

Обычно такое размещение используется в просторной кухне, где имеется достаточно места для установки дополнительных высоких шкафов.

Важно!

Решая, на какой высоте установить духовой шкаф, необходимо учитывать следующее. Высокое размещение духового шкафа даёт ряд преимуществ: его легче мыть и обслуживать, он безопасен для маленьких детей, проще доставать блюда и следить за процессом готовки.

В остов

В просторной кухне с размещенной посередине варочной плитой логично будет установить духовой шкаф в остов непосредственно. Вариант наиболее пригоден в семьях без маленьких детей и редкой готовке.

В высокую тумбу

Очень удобное место для встраивания духового шкафа в расположенную на краю гарнитура тумбу. При этом использовать поверхность тумбы в качестве рабочей зоны не представляется возможным, но на ней можно установить печь СВЧ, различную бытовую технику и кухонные аксессуары.

Следует отметить, что такое размещение довольно часто используются в быту для средних кухонь, где нет дефицита рабочих поверхностей, но и недостаток тоже не наблюдается. В этом случае можно считать его оптимальным.

Монтаж шкафа в разные поверхности

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке.

Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации.

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

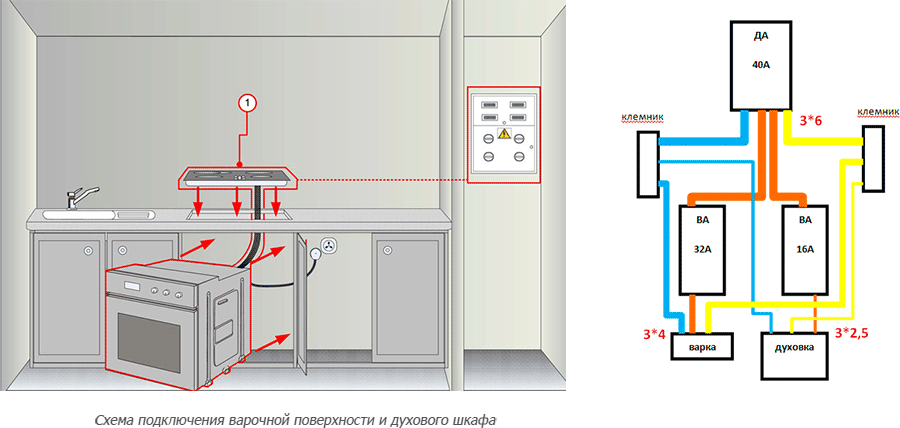

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений.

В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

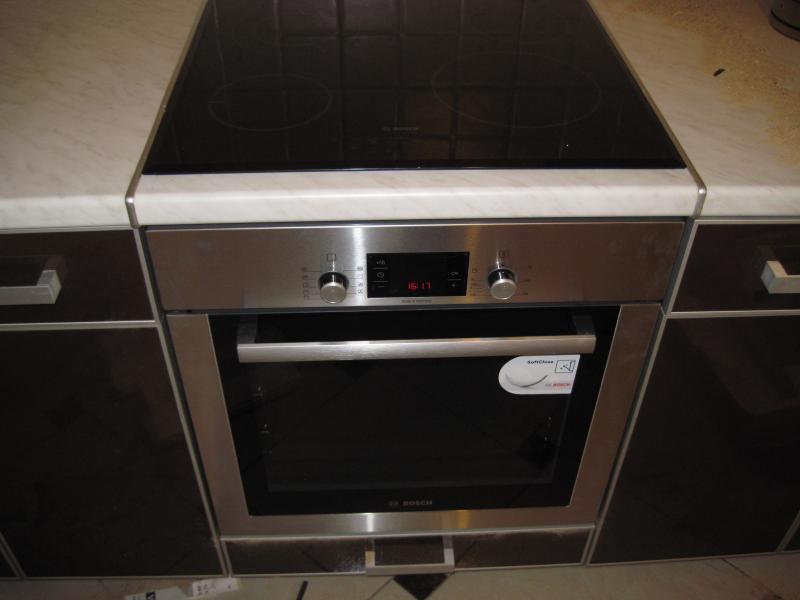

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Установка и подключение электрического шкафа

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

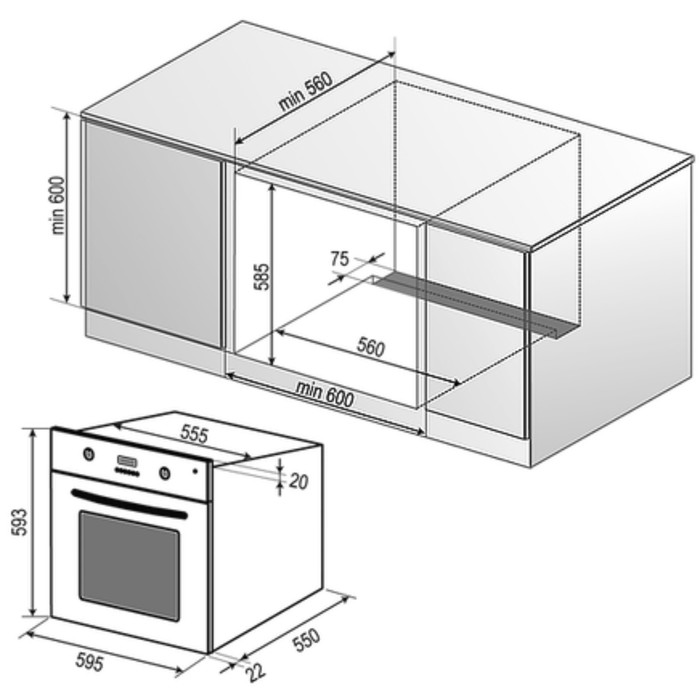

необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

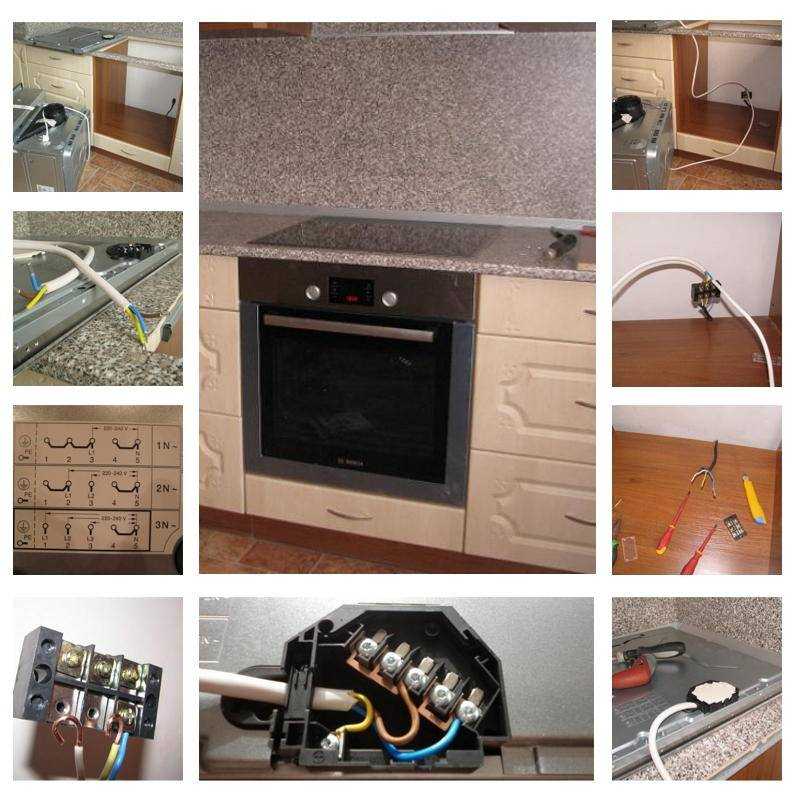

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Заключение

Правильно установить и подключить газовый или электрический духовой шкаф своими руками в большинстве случаев не вызывает особых трудностей. Основные сложности при работе — подключение газовой духовки при помощи гибких сильфонных шлангов, тройника и краников, в случае с электрической духовкой наибольшей проблемой может стать проведение отдельной проводки.

Видео: установка и подключение электрической духовки

Установка встраиваемой электрической и газовой духовки своими руками

Все чаще в современных домах на кухнях вместо обычной маленькой духовки устанавливают духовой шкаф и варочную панель. Встраиваемая техника требует правильной установки и подключения. Приобретая такой прибор нужно знать, как установить духовой шкаф правильно.

Содержание

Топ-6 газовых и электрических духовых шкафов по цене и качеству
Особенности установки электрической духовки
Установка встроенного газового духового шкафа: нюансы и последовательность
Можно ли ставить рядом с газовой трубой?
Возможные места установки
Под столешницу
Установка в нише
Лучшие газовые и электрические духовые шкафы по цене и качеству
GEFEST ДГЭ 601-01 А

GEFEST ДГЭ 621-01
GEFEST ДГЭ 621-01 К52
Beko BCM 12300 X
Electrolux EZB 52410 AK
Weissgauff EOV 19 MB
Правила установки и подготовки мебельной ниши
Установка и фиксация духовки
Монтаж варочной панели
Подключение к электросети
Возможные проблемы

Топ-6 газовых и электрических духовых шкафов по цене и качеству

Место	Модель
1.	GEFEST ДГЭ 601-01 А	Цены	Обзор
2.	GEFEST ДГЭ 621-01	Цены	Обзор
3.	GEFEST ДГЭ 621-01 К52	Цены	Обзор
4.	Beko BCM 12300 X	Цены	Обзор
5.	Electrolux EZB 52410 AK	Цены	Обзор
6.	Weissgauff EOV 19 MB	Цены	Обзор

Особенности установки электрической духовки

Самостоятельная установка любой модели духовки, в том числе Bosch (Бош), Electrolux (Электролюкс), Hansa (Ханс), Аристон требует наличия теоретических знаний и практического умения. Если знать, как правильно устанавливать духовой шкаф, то после установки он будет работать долго и бесперебойно. Перед тем как встраивать газовый или электрический духовой шкаф для него подготавливают место и нишу.

Не должно быть никаких перекосов, нельзя забывать о зазорах, тумбочка должно подходить по размеру.

Материал для изготовления ниши, в которую придется вставить технику, должен быть устойчив к высокой температуре. Особое внимание уделяют электрической проводке. Провод ставят тот, который соответствует мощности прибора.

Обязательна установка:

автомата защиты;
УЗО;
розетки с заземлением.

Вилка должна выдерживать нагрузку духовки и без препятствий входить в розетку.

Установка встроенного газового духового шкафа: нюансы и последовательность

Зависимый духовой шкаф, который поставляется с варочной плитой, имеет с нею единую панель управления. Их устанавливают рядом. Независимую модель можно поставить в любом удобном месте. Главное, чтобы рядом находился кран для подачи и перекрытия газа.

Устанавливается и подключается духовой шкаф с соблюдением определенного порядка действия, использованием подходящих материалов и точно следуя инструкции. После того как все будет сделано обязательно проверяют герметичность соединений.

При устройстве встраиваемой духовки неопытные люди нередко для газовой трубы, подключенной к варочной панели, применяют тройник. Так устанавливать газовое оборудование запрещено. Эти два прибора подключаются раздельно, к каждому подводят отдельную трубу.

Только работники газовой службы имеют право выполнять разводку газовой трубы.

К монтажу приступают после изучения инструкции. Для соединения с газовой магистралью применяют металлическую трубу либо цельный гибкий шланг длиной не больше 1.5 м. Трубу используют в том случае, если устройство расположено рядом с нею. Шланг запрещается натягивать и пережимать.

Перед тем, как установить духовку, проверяют комплектацию и отсутствие каких-либо повреждений. Один конец шланга подсоединяют к газопроводу, но перед установкой в кран вставляют диэлектрическую вставку. Второй конец присоединяют к аппарату, для этого по резьбе накручивают гайку. Для обеспечения герметичности ставят специальную прокладку, которую смазывают солидолом. Обязательно проверяют надежность соединения. Мыльным раствором обрабатывают стыки, открывают кран. Отсутствие пузырей говорит о правильно выполненной работе.

Духовку с электрическим поджигом подключают к электрической сети. В этом случае необходимо провести отдельную линию. Обязательно должно быть заземление. После того как техника будет подключена, ее закрепляют в мебельной нише с помощью креплений, которые входят в комплект. Некоторые модели укомплектованы установочными планками. Эти детали фиксируют внутри короба. Работник газовой службы обязательно проверяет герметичность, делает соответствующие записи. Пока техника не пройдет проверку пользоваться ею запрещено.

Грамотная установка напрямую влияет на долговечность работы духового шкафа

Можно ли ставить рядом с газовой трубой?

Магистральное газоснабжение – это система повышенной опасности. В домах с газом самостоятельно делать перепланировку нельзя, для этого есть установленные правила, при нарушениях выписывается штраф.

Запрещено прятать газовую трубу за:

перегородками;
нишами;
стенками.

Нельзя закрывать ее мебелью и бытовой техникой. Согласно правилам, газовая труба должна находиться на открытой стене в свободном доступе. Ее не должны заслонять мойка и посудомоечная машинка. Это требование распространяется и на духовой шкаф, устанавливать его за ними нельзя. Свободное пространство до боковых сторон должно составлять не меньше 30 см.

Не должны касаться газовой системы:

дымоход;
дверные и оконные проемы;
вентиляционный канал.

Расстояние между газопроводом и электрическим проводом – не меньше 0.1 м от поверхности. При параллельной прокладке увеличивается – 0.4 м. Доступ к месту, где установлены запорные газовые краны, должно быть свободным. Высота от пола – 0.8 м. При нижней установке техники отступ от газового крана – 0.2 м, при верхней – 1.5 м. Сколько газовых приборов, столько должно быть и запорных кранов. Устройства можно соединять сваркой. В месте соединения трубы с прибором и точке установки запорной арматуры могут стоять резьбовые соединения.

Возможные места установки

Заранее надо обдумать куда встроить духовой шкаф. Чаще всего его устанавливают под плитой, хотя эргономичнее ставить прибор выше столешницы. Так кухня приобретет современный вид, наблюдать за процессом приготовления станет проще. Перед приобретением встраиваемой духовки на кухне подготавливают нишу. Надо точно определить ее размеры. Даже незначительное смещение приведет к тому, что повредятся электронные механизмы, а тепло будет неправильно распределяться. Если позволяет площадь, то для техники лучше установить пенал. Преимущества духовки в пенале: удобство в использовании и уходе, хорошо видно приготавливаемое блюдо.

Под столешницу

Если решено своими руками поставить духовой шкаф под столешницу, следует придерживаться определенного порядка действий. Вырез в кухонном гарнитуре заранее подгоняют под размер прибора. Все края проклеивают защитной лентой, так духовку проще будет установить. После этого в подготовленное место вставляют духовой шкаф. Над ним располагают варочную панель. В результате получится полноценная зона для приготовления пищи.

Установка в нише

При использовании ниш не должны быть перекошены:

панели;
стенки;
днище.

Надо добиться перпендикулярного положения плоскостей потолка, дна и стен. Если это нарушено, прибор будет плохо нагреваться и быстро выйдет из строя. Величина обязательного зазора между нишей и стенками духовки зависит от мощности прибора.

Лучшие газовые и электрические духовые шкафы по цене и качеству

GEFEST ДГЭ 601-01 А

объем – 52 л;
класс энергопотребления – А;
максимальная температура – 240°С;
количество режимов нагрева – 2;
мощность гриля – 1200 Вт;
размеры (В*Ш*Г) – 59. 8*59.5*56.5 см.

Цена в интернет-магазинах

GEFEST ДГЭ 621-01

объем – 52 л;
класс энергопотребления – А;
максимальная температура – 240°С;
количество режимов нагрева – 2;
мощность гриля – 1200 Вт;
размеры (В*Ш*Г) – 59.5*59.8*56.5 см.

Цена в интернет-магазинах

GEFEST ДГЭ 621-01 К52

объем – 52 л;
класс энергопотребления – А;
максимальная температура – 260°С;
количество режимов нагрева – 2;
мощность гриля – 1200 Вт;
размеры (В*Ш*Г) – 59.5*59.8*56.5 см.

Цена в интернет-магазинах

Beko BCM 12300 X

объем – 48 л;
класс энергопотребления – А+;
максимальная температура – 280°С;
количество автоматических программ – 8;
мощность гриля – 2200 Вт;
размеры (В*Ш*Г) – 45.5*59.4*56.7 см.

Цена в интернет-магазинах

Electrolux EZB 52410 AK

объем – 57 л;
класс энергопотребления – А;
максимальная температура – 250°С;
количество автоматических программ – 6;
мощность гриля – 2450 Вт;
размеры (В*Ш*Г) – 59*59. 4*56 см.

Цена в интернет-магазинах

Weissgauff EOV 19 MB

объем – 50 л;
класс энергопотребления – А;
максимальная температура – 250°С;
количество автоматических программ – 6;
мощность гриля – 1500 Вт;
размеры (В*Ш*Г) – 59.3*59.5*53.5 см.

Цена в интернет-магазинах

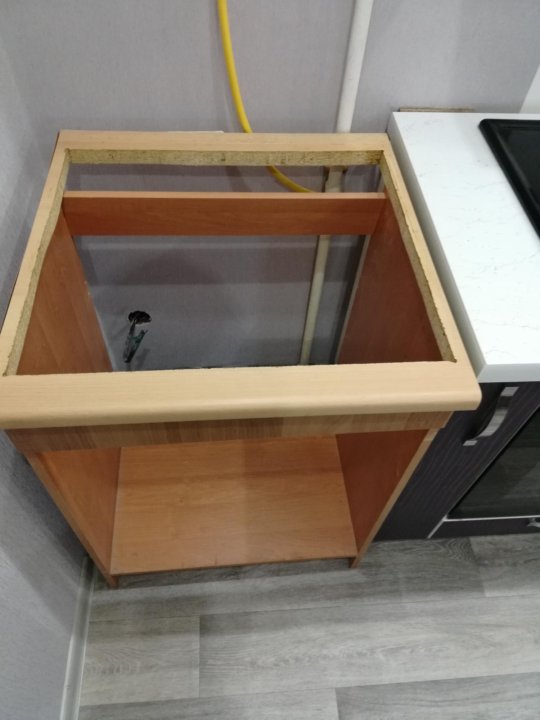

Правила установки и подготовки мебельной ниши

Стенку покупают, учитывая размеры и метод установки либо заказывают. Подготовку к установке техники начинают с защиты от перепадов в электросети, делают заземление. Надо иметь в виду, что подключаться к щитку следует через отдельный автомат. Соединить медные и алюминиевые провода напрямую нельзя – это запрещено правилами безопасности. Электропровода нельзя скручивать.

Чтобы не нагревалась мебель кухонного гарнитура и не случилось возгорания, между духовкой и нишей оставляют зазоры:

снизу – 9 см;
по бокам 4 – см;
в задней части – 5 см.

Установка и фиксация духовки

Духовой шкаф устанавливают в соответствии с требованиями прилагаемой к нему инструкции. Техника может крепиться к боковым стенкам выделенного для него отсека при помощи специальных шурупов либо стоять на регулируемых ножках. В первом случае передняя панель шкафа с дверцей становятся составной частью интерьера. Во время монтажа необходимо добиться того, чтобы устройство находилось в горизонтальном положении и было надежно закреплено. В комплект к духовке входят специальные крепежи для фиксации.

Независимый прибор без варочной печи можно ставить вторым рядом, но удобнее если он будет находится внизу. Для монтажа подходит исключительно ровная поверхность. Ее проверяют строительным уровнем.

При установке важно тщательно рассчитать размеры

Монтаж варочной панели

Для установки варочной панели срезы посадочного отверстия обрабатывают специальным уплотнителем. Если он в комплекте отсутствует, для обработки используют силикон. Это нужно для того, чтобы не появились грибок и плесень. После высыхания панель вставляют в подготовленную нишу. В завершении варочную поверхность закрепляют в столешнице с помощью особых зажимов, которые не дают ей шевелиться. После того как панель установят, ее подключают к сети. Как это делать указано в схеме, нарисованной на обратной стороне прибора.

Подключение к электросети

Определяют класс энергопотребления — А, В или С, правильно подбирают кабель. Первым делом алюминиевый кабель заменяют трехжильным медным, начиная от самого щитка. Проверку электропроводки начинают с определения уровня сопротивления, сечения проводов, которое должно соответствовать мощности шкафа, качества жил. Для духовки мощностью 3-3.5 кВт берут провод сечением 2.5 мм², автомат 25 ампер. Для более мощного прибора – провод 4 мм², автомат 40 ампер. Если в доме 2-х фазное электричество, необходимо выполнить заземление. Проверяют реагирование защитного автомата на сбои и перегрузки. В зависимости от заявленной мощности, подбирают уровень тока для срабатывания автомата. В продаже есть устройства, в которых совмещены защитный автомат и УЗО. Они стоят дороже, но облегчают монтаж и повышают безопасность процесса. Встраиваемую духовку подключают при помощи толстого медного провода и через дополнительную ветку. Для стыковки проводов применяют винтовые клеммники.

Возможные проблемы

При установке духового шкафа чаще всего возникает проблема с его высотой. Он не всегда помещается в ниши, высота которой 59.8 см. При наличии фасадной панели высота должна быть минимум 60 см. Но, если техника стоит на гарантии либо отсутствуют знания в области электротехники, конструкцию духовки менять нельзя.

В затруднительное положение владельцев нередко ставят такие детали прибора как:

удерживающие пружины;
штоки;
уплотнительные резинки;
термостат;
поджиг;
нагревательные элементы;
регуляторы мощности;
дверные петли.

Например, из-за вышедшего из строя нагревательного элемента духовка перестанет работать. Надтреснутый регулятор мощности на работоспособность не влияет, но доставляет неудобства. Духовым шкафом неудобно пользоваться, если в нем перегорит лампочка или в стекле появится трещина. Бывает так, что повреждается электрическая часть оборудования. Причиной становятся недопустимые параметры напряжения. В инструкции производитель указывает критически возможные пределы.

Возникшие проблемы требуют проведения срочного ремонта, только после этого пользоваться духовкой станет комфортно. Незначительный ремонт можно выполнить самому, но необходимо ставить оригинальные запасные части. Сложный ремонт стоит доверить опытному специалисту.

Духовые шкафы завоевали популярность благодаря широкому функционалу. Они отлично вписывают в интерьер современных кухонь, занимают немного места. Безопасная эксплуатация и бесперебойная работа приборов возможна только при грамотной установке. Причина коротких замыканий и пожаров в ошибках при подключении к сети, потому к такой работе необходимо подойти серьезно.

🔥 Лучшие скидки на популярные встраиваемые духовки

Как установить газовую или электрическую плиту

Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью правильных инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.

Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.

При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты

Установка электрической плиты

Часто задаваемые вопросы по установке

Произведите замеры

Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты – это измерение размеров прибора и места для выреза.

Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.

Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.

В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.

Установка вставных плит

Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, некоторые выдвижные плиты, такие как эта воздушная жарочная печь Whirlpool ^® 7-в-1, имеют готовые стенки и могут быть установлены в любом месте вашей кухни. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.

Откройте для себя линейку вставок от Whirlpool.

Установка отдельностоящих плит

Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.

Откройте для себя отдельно стоящие модели Whirlpool.

Установка газовой плиты: пошаговые инструкции

Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.

Обратитесь к руководству по установке устройства за конкретными инструкциями. Если необходимо установить газопровод, обратитесь за помощью к специалисту.

Просмотрите различные типы газовых плит от Whirlpool.

Что потребуется для установки газовой плиты

Расходные материалы

Гибкий соединитель газовой плиты (соединитель осушительного газа)
Тефлоновая лента для соединения труб
Уличное колено ½ дюйма на ½ дюйма (фитинг)
Детектор утечки газа

Инструменты

Разводной ключ

Шаг 1: Приобретите правильный газовый соединитель

Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.

В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».
Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.
Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.

Обычно эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.

Купите гибкие соединители для газовой плиты в Whirlpool.

Шаг 2. Перекройте газовый клапан

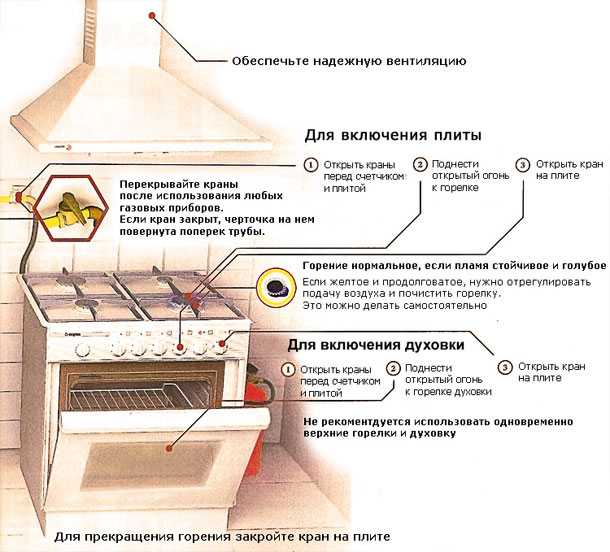

Найдите газовый клапан и убедитесь, что он закрыт.

Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.
Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.

При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.

Шаг 3: Оберните резьбу тефлоновой лентой

^®

Используя тефлоновую ленту ^®, оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.

Примечание : Не используйте тефлоновую ленту ^® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4: Присоедините газовый соединитель

После того, как нити будут намотаны, вы можете присоединить газовый соединитель к газовой линии.

Снимите заглушку с соединительного фитинга.
Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.
Осторожно вкрутите соединитель в газовую линию.

Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.

Шаг 5. Присоедините уличный отвод

После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.

Вкрутите уличный отвод в газовый порт плиты.
Прикрепите другой конец уличного колена к свободному концу газового соединителя.
Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки газового соединителя

На каждом конце газового соединителя затяните гайки на фитингах соединителя.

Шаг 7. Включите подачу газа и проверьте на наличие утечек

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.

Для самодиагностики снова включите газовый клапан.
Осторожно обрызгайте место соединения детектором утечки газа.
При образовании пузырей выключите газ и немедленно обратитесь к специалисту.

Совет:
Если у вас нет под рукой детектора утечки газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.

Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину

После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.

Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.
При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.
При необходимости отрегулируйте регулируемые ножки.

Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.

Explore Whirlpool

^® Газовые плиты

Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.

ВФГ775Х0ХВ

ВФГ320М0ББ

ВГГ745С0ФС

WEG745H0LZ

Установка электрической плиты: пошаговые инструкции

Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.

Просмотрите различные типы электрических плит от Whirlpool.

Что потребуется для установки электрической плиты
