Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
2. Слить воду из старых батарей и снять их.
3. Продуть систему и освободить от остатков теплоносителя.
4. Установить новый радиатор согласно инструкции от производителя.
5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

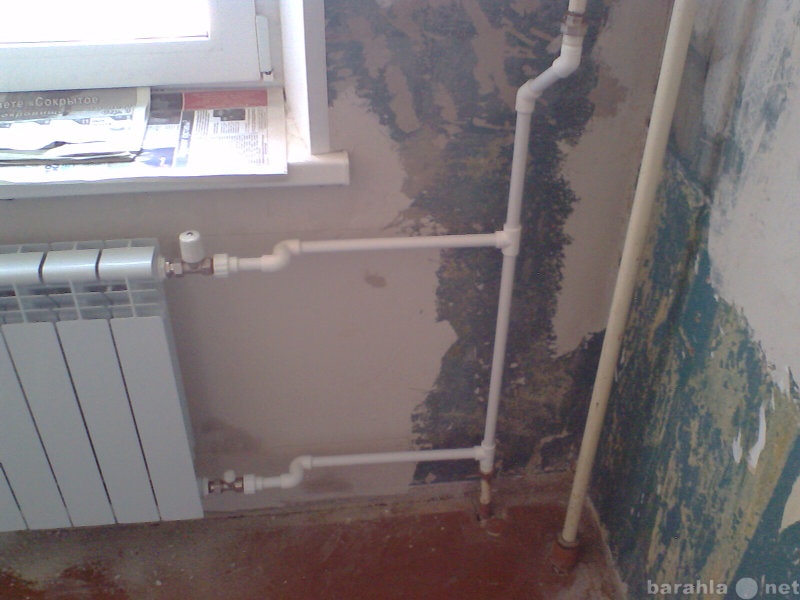

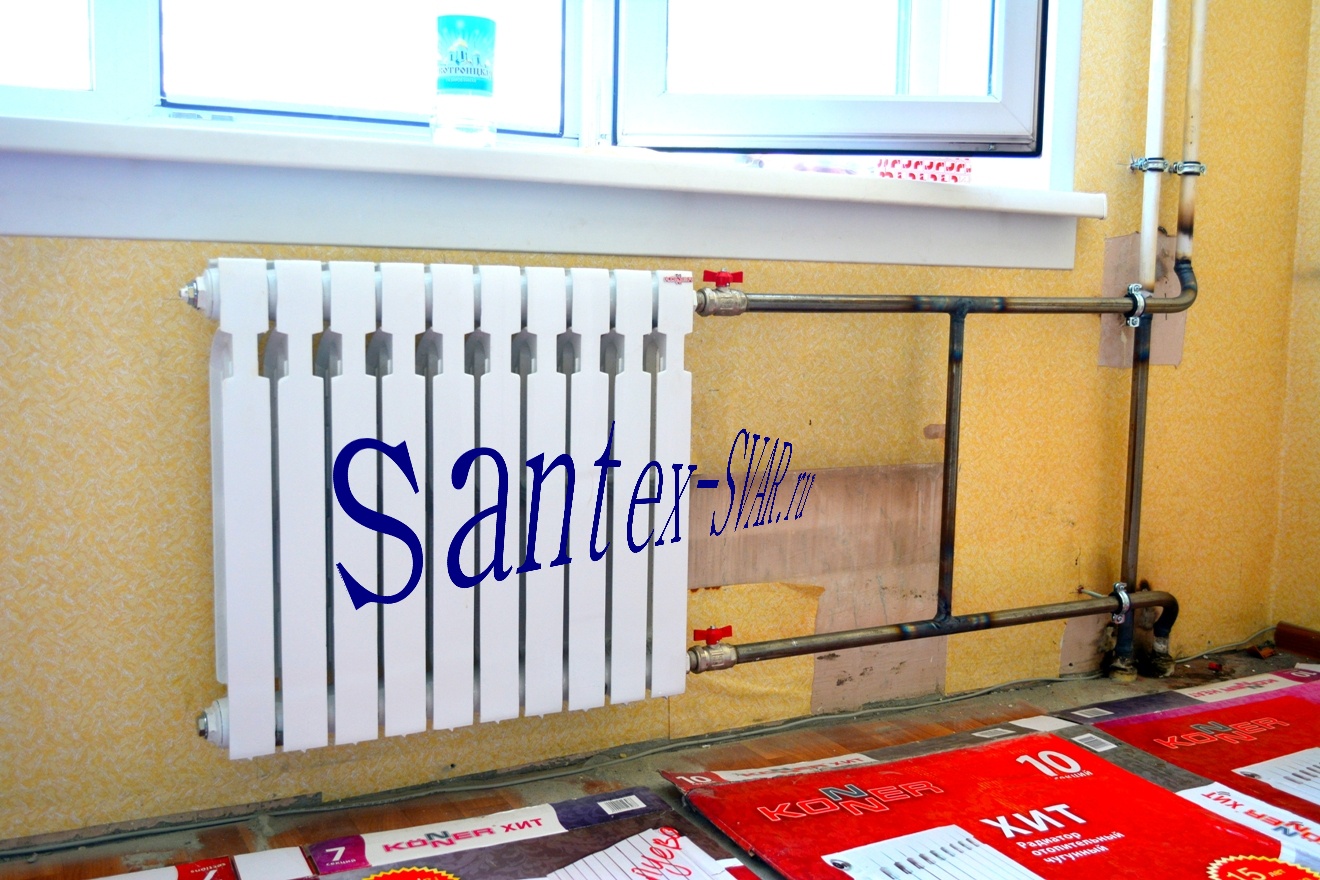

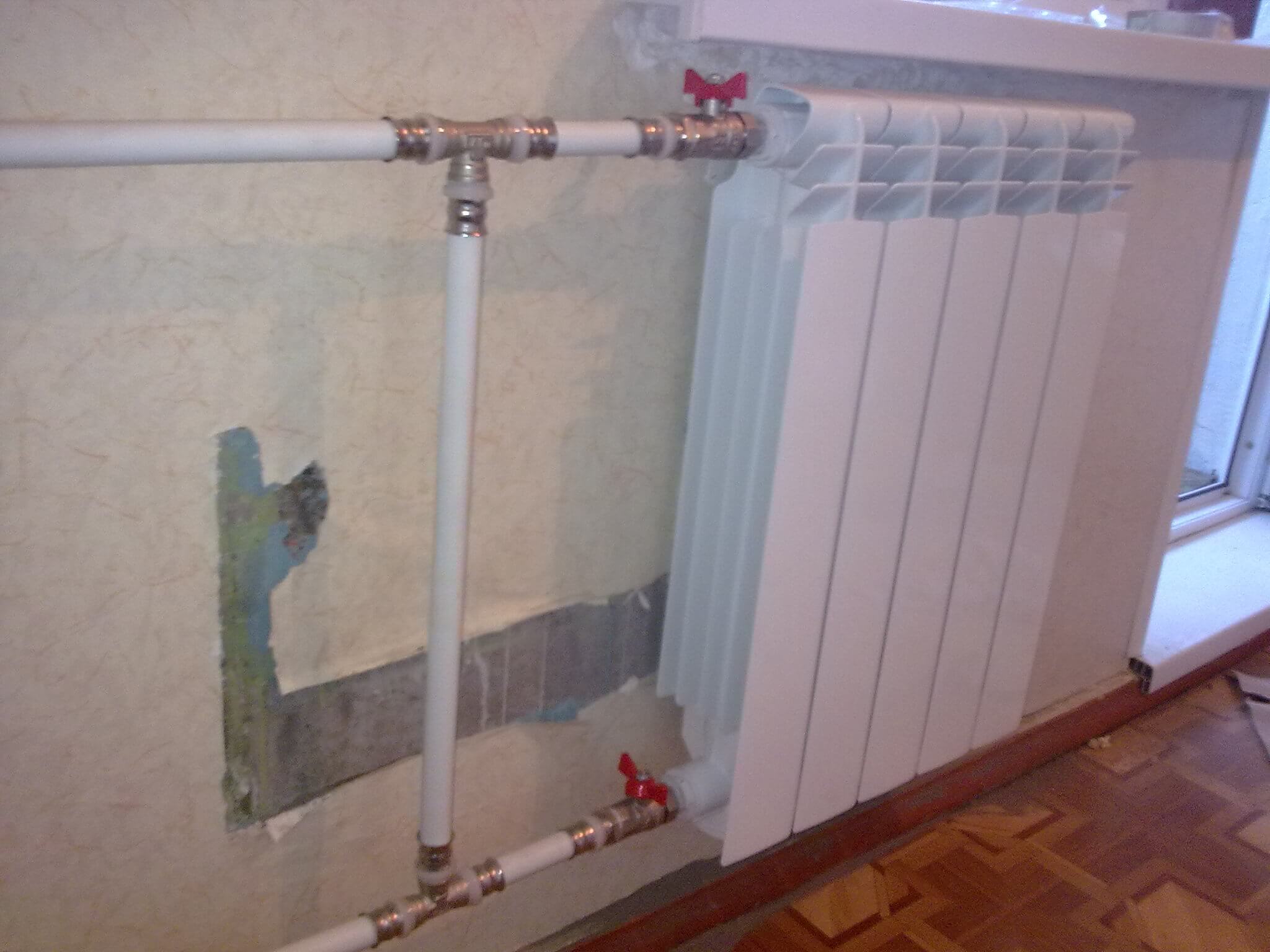

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

1. Чугунную секцию нужно разобрать на отдельные элементы.
2. Подкрутить специальным ключом ниппели.
3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

как правильно установить радиатор отопления?

Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.

На фото:

Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.

На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.

1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период. В домах с двухтрубной циркуляцией менять радиаторы можно в любое время – даже в отопительный сезон.

2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.

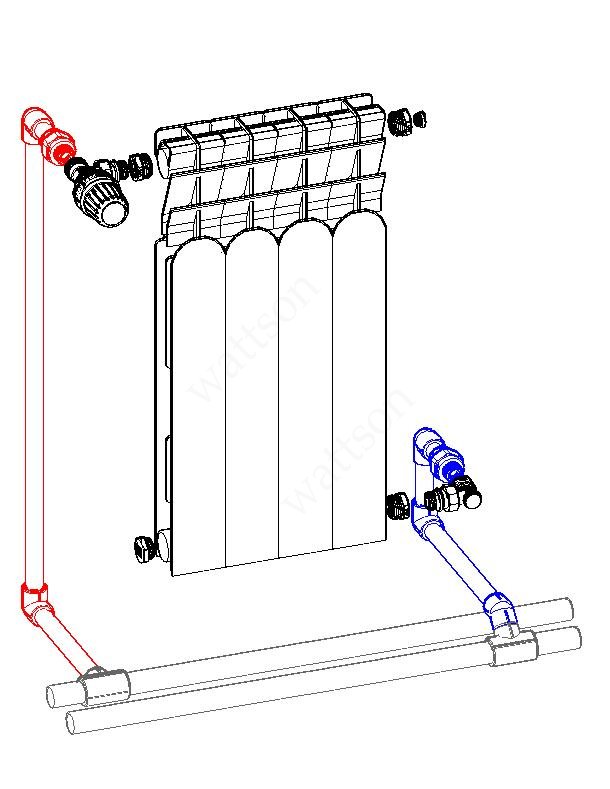

3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.

4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка — по одному вверху и внизу. Если секций больше — потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором.
В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.
Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.

5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.
Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.

6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили. С их помощью можно управлять теплоотдачей радиатора.
После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.

под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла.

Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

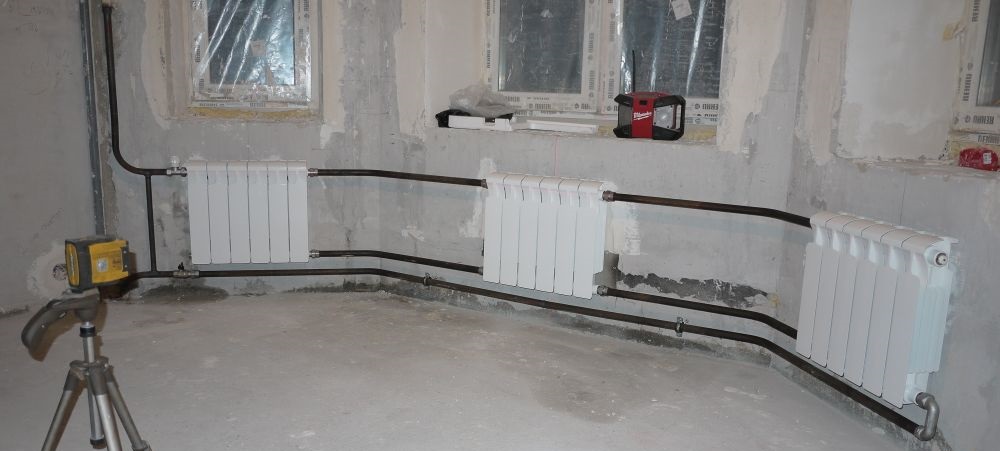

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.

д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

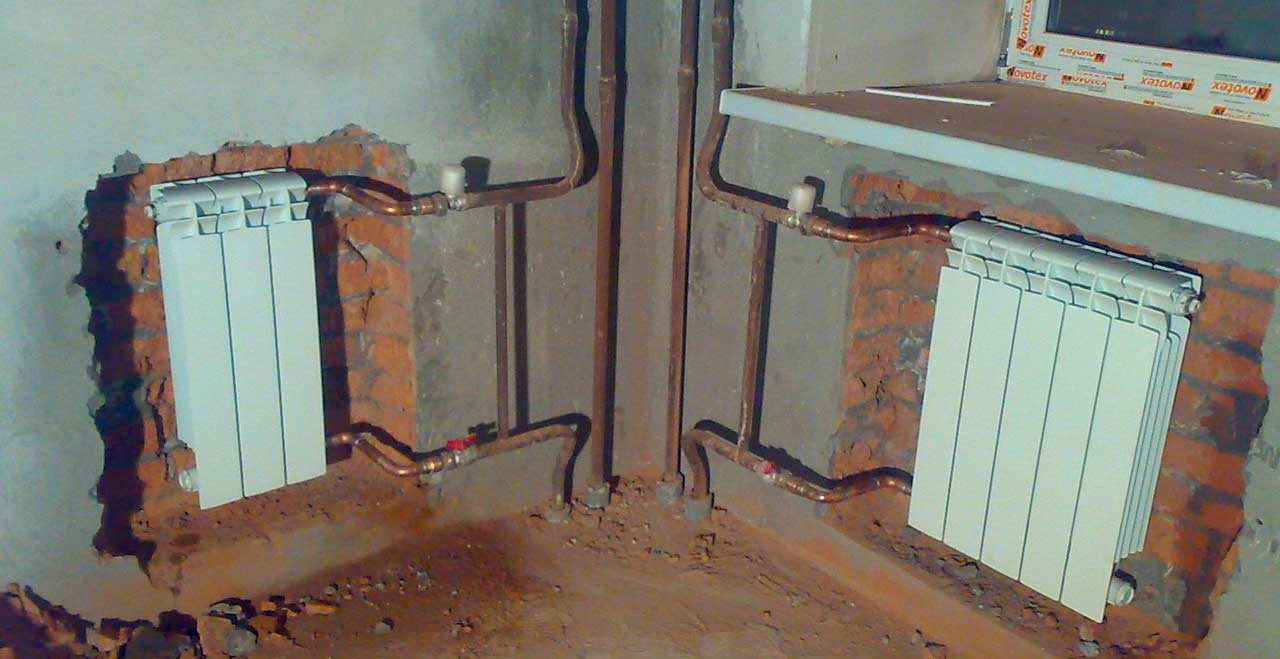

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Как установить радиаторы отопления в квартире?

Если вы ощущаете недостаток тепла в квартире во время отопительного сезона, необходимо обратить внимание на эффективность работы самих приборов. Когда в результате проверки обнаруживаются дефекты, важно заменить радиатор. Эта работа вполне выполнима своими руками, без найма мастера.

Какие радиаторы подобрать для замены?

Многие люди не решаются самостоятельно заменить радиаторы. Если соблюдать все требования, можно выполнить качественный монтаж. После установки батарея прослужит своим владельцам длительное время, не будет доставлять неудобства и проблемы. Важно правильно выбрать радиатор.

Сегодня наибольшим спросом пользуются стальные радиаторы отопления «Гармония». Они сочетают в себе высокое качество, надежность и стильный дизайн. Также они соответствуют техническим требованиям, обязательно проходят проверку на качество. Но, можно обратить внимание и на другой материал:

1. Алюминиевые. Они имеют небольшой вес, а во время установки не возникает проблем. Радиаторы быстро отдают тепло, имеют привлекательный внешний вид.
2. Чугунные. Уже многие люди отказываются от их установки. Они тяжелые, требуют регулярного обслуживания.
3. Стальные. Такие радиаторы обладают отличными характеристиками. Благодаря их установке можно создать в квартире особый микроклимат. Они устойчивы к образованию коррозии.
4. Биметаллические. Они имеют привлекательный внешний вид, простые в обслуживании, легкие в установке.

Для городских квартир лучше всего подходят стальные радиаторы отопления. Их можно укомплектовывать арматурой разного типа, дополнительные клапанами для регулировки.

Оформление документации и получение разрешения

В городских квартирах применяется централизованная система обогрева. Для замены старых батарей на новые радиаторы, необходимо отключать весь дом от отопления. Чтобы выполнить замену, необходимо обратиться к специалистам, которые работают в соответствующих службах.

ЖЭК и тепловики несут ответственность за подачу воды. Обязательное условие – согласование процедуры с государственными органами. В противном случае владельцу квартиры грозит большой штраф.

Процедура по замене радиатора

Для качественной установки нового радиатора, необходимо заранее ознакомиться с технологией. Она включает в себя несколько этапов:

1. Демонтаж устаревшей батареи. Необходимо открутить все резьбовые соединения. Если они не откручиваются, их срезают при помощи болгарки.
2. Подгонка и навес нового радиатора. Важно использовать специальные инструменты и уровни, чтобы правильно определить горизонталь и вертикаль. Во время установки новой батареи не должно быть перекосов.
3. Сбор комплекта. Перед началом установки важно подготовить комплект, который предназначен для монтажа батареи. Он включает в себя шаровой кран, заглушку для радиатора отопления. Только при соблюдении всех условий можно быть уверенным в том, что система будет функционировать правильно, качественно и эффективно.
4. Нарезка новой резьбы на стояке. На этом этапе нужно использовать специальное оборудование. Мастерам не всегда нужно проделывать эту операцию. Все зависит от типа присоединения батареи к стояку.
5. Соединение. Наиболее популярный способ – это сварка, которая помогает надежно приварить радиатор отопления к стояку.

Помимо сварки можно использовать трубы из металлопластика и полипропилена. Когда все работы будут выполнены, необходимо провести соответствующее тестирование системы. Чтобы новая отопительная система прослужила длительное время, необходимо обратить внимание на продукцию от компании KZTO. В каталогах представлены трубчатые дизайн-радиаторы из стали.

Главная концепция производителя – создание современных решений для обеспечения комфортного микроклимата в городских квартирах. Такие отопительные приборы обеспечат высокий уровень теплоотдачи.

На поверхности радиаторов не возникает коррозия, а покрытие максимально стойкое, сохраняет свой цвет даже при длительной эксплуатации. Они прослужат своим владельцам длительнее время. Официальная гарантия на предложенный ассортимент – 5 лет!

Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

• иметь время и желание;
• знать способы подключения батарей;
• изучить правила правильного подключения;
• произвести точные расчёты и замеры;
• иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

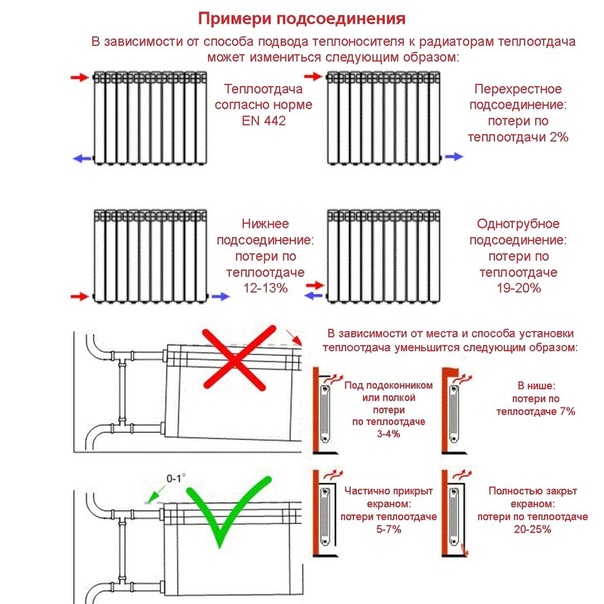

Способы разводки радиаторов отопления

• Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
• Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
• Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.

• При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
• Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

• демонтаж старой батареи;
• разметка для крепления новой;
• установка кронштейнов и навес радиатора;
• сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
• присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Замена и Установка Радиаторов Отопления в Квартире

Установка и Замена Батарей ( Радиаторов ) на Отопление Под Ключ по Самым Низким Ценам. Гарантия на все Работы до 36 месяцев.

Оказываем услуги по монтажу радиаторов в пяти крупных городах России:

Москва, Санкт-Петербург, Сочи, Краснодар, Красноярск.

Порядок цен на услуги по замене или установке батарей отопления в квартире?

1. Демонтаж старой батареи отопления ( в услугу входят разные модели радиаторов отопления: алюминевые, биметалические, стальные, чугунные ) — от 200р
2. Установка крюков для вывешивания радиатора отопления ( новые крепления для батарей под необходимую модель от 2-х штук ) — от 150р
3. Установка радиатора отопления в квартире ( установка одной батареи на отопление без затрат на дополнительные работы и материалы ) — от 700р

4. Замена батареи отопления ( демонтаж монтаж радиатора без дополнительных работ и материалов необходимых для установке в квартире ) — от 900р
5. Замена радиатора отопления под ключ ( установка нового радиатора отопления под ключ без учета доп материалов для изготовления перемычки и отсечных кранов ) — от 1100р
6. Изготовление перемычки радиатора ( производство перемычки на радиатор отопления производится только если сохранена старая схема разводки отопления или согласованно с ЖКХ ) — от 200р
7. Установка терморегуляторов на отопление по оптовым ценам ( терморегуляторы очень важны при установке теплосчетчиков в квартире, некоторые устанавливают для комфорта отопления ) — от 200р
8. Установка и замена кранов на батареи отопления ( чаще всего используются обычные шаровые краны, но так же при желании заказчика можно установить клапана ) — от 200р
9. Замена стояков отопления в квартире ( рекомендованная услуга при замене радиатора в квартире во избежание протечек и аварий на магистрале отопления ) — от 1200р
10. Замена труб отопления в перекрытиях ( замена труб в перекрытих по согласованию с соседями для проведения работ по замене стояков ) — от 300р
11. Проведение работ в стесненных условиях ( монтаж или проведение работ в не подходящих для работ условиях ) — от 900р

Что входит в стоимость работ по установке радиаторов отопления в квартире?

• Бесплатный выезд мастера на место проведения работ по установке батарей отопления
• Составление сметы требуемых работ и материалов для установки или замены радиаторов отопления

• Согласование всех сумм с заказчиком до начала проведения каких либо действий на адрессе клиента
• Проведение демонтажных и подготовительных работ при установке новых радиаторов отопления
• Доставка всех необходимых материалов и инструментов для проведения работ по замене батаей в квартире или частном доме
• Установка новых и замена старых радиаторов отопления в квартире или частоном доме с подключением к системе отопления
• Подготовка всех необходимых документов для предостовления в управляющую компанию или желищно комунальное хозяйство по факту замены радиаторов отопления
• Установка дополнительного оборудования при замене батарей отопления для экономии и снижения теплопотерь
• Запуск новых радиаторов отопления в работу, проверка герметичности всех узлов и соединений
• Вынос и вывоз мусора после проведения монтажных работ по замене радиаторов отопления

Почему вы должны обратится именно к Нам при замене радиаторов отопления в квартире или частном доме?

• Отключение стояков отопления или замена радиаторов отопления без отключения
• Гарантия на все работы и материалы, даем гарантию до 36 месяцев и несем ответственность как на работы так и на все материалы использованные при установке новых батарей отопления
• Подберем необходимый терморегулятор для вашего помещения и поможем бесплатно настроить клапан регулировки радиаторов отопления
• Оптовые цены на все радиаторы и дополнительные материалы, мы занимаемся оптовой продажей сантехники, экономия на покупке будет существенная и без посредников
• Работаем только по договору и не используем никаких скрытых платежей и навязывания дополнительных услуг
• Только опытные сотрудники которые имеют все необходимые допуски для проведения работ
• Установим счетчики тепла в квартире, при необходимости сможем установить теплосчетчики для экономии на отоплении в квартире.
• Большой выбор радиаторов отопления по оптовым ценам, любых характеристик и производителей.
• Экономия на посредниках, не переплачиваем розничным магазинам и другим компаниям за установку и продажу.

Напишите нам по любому вопросу, в любой удобдый для Вас мессенджер. Отвечаем на Ваши вопросы 24/7.



Часто задаваемые вопросы при замене радиаторов на отопление?

Как правильно заменить радиатор отопления в квартире?

Первое что нужно сделать но многие пренибрегают этим действиям, это поход в вашу управляющую компанию для выяснения важной информации для замены радиаторов отопления в квартире, в ванной комнате и на кухне. Информация очень важная для правильной подготовки всего действия и подбора правильных труб подходящих по всем ппараметрам теплоносителя. Так что же нужно узнать? Давайте разберемся более детально. При каких параметрах подается тепло в контур дома, точнее какое давление имеет теплоноситель и какую температуру передает в квартиру. Так же желательно уточнить какой максимальной мощьности можно установить радиатор в каждом из помещений. От этих действий будет зависеть правильная установка батарей в вашей квартире и не желательная переделка потом всех работ.

Что нужно для замены радиаторов отопления?

На этот вопрос ответ будет зависеть от обьема работ которые вы запланировали у себя дома во время замены радиаторов отопления. Если вы решили заменить один радиатор в одной комнате и у Вас как не странно уже установленны и запорные клапана и так же установленна перемычка. То вам потребуются минимальные вложения и потребности по материалом и инструментам. Часто такую работу планируют провести в новостройках. Так как при строительстве зданий в наше время, чаще всего застройщики устанавливают самые дешевые радиаторы отопления. Которые в свое время не блещут качеством сборки и через пару лет дают течь или еще хуже лопаются от малейшего перепада давления в системе отопления. В других случаях если у Вас старый фонд и с момента строительства уже прошло много времени и потребовалась замена старых батарей на новые. Тут уже вопрос совершенно другой. Раньше не устанавливали ни запорные краны ни перемычки, да и трубы уже тоже прохудились, и тут потребуется выехд специалиста который уже после проверки всех узлов и деталей, скажет конкретно что потребуется поменять и какие радиаторы отопления лучше будет установить.

Нужно ли делать замену радиаторов отопления на биметаллические?

В народе ходит много мнений по поводу новых радиаторов и старых. Под новыми радиаторами будем рассматривать биметалические и алюминевые батареи, под старыми рассмотрим стальные и чугунные. Некоторые задаются вопросом стоит ли заменить старые чугунные на радиаторы нового образца. Да безусловно нужно, самое главное приемущество у новых радиаторов это повышенная теплоотдача. Но не стоит забывать о качестве новых приборов и не стоит покупать самые дешевые приборы тепла в квартиру. От этого и складывается мнение некоторых людей которые заменили старые хорошие чугунные радиаторы на дешевые новые. Качество прибора и будет давать именно тот уют и тепло дома которое вы от него ожидаете. Не забывайте про фразу что скупой платит дважды. Лучшем делом при установке новых будет с экономить на посредниках и перепродажниках.

Возможна ли замена батарей отопления без отключения стояка?

Да и вправду это сделать возможно. Но у некоторых остался стереотип что поменять радиаторы отопления можно только летом, когда отопление во всех домах отключено. А вот и нет, есть прибор который замораживает часть трубы перед радиатором отопления и тем самым отключение стояка не требуется. Но так же мы знаем что у некоторых и так установленны запорные краны и им даже такого прибора и не нужно. Можно просто перекрыть запорные устройства и спокойно самому заменить радиатор отопления, главное что бы новый радиатор подошел по креплениям и подключению.

Лучше сделать замену батарей отопления на последнем этаже?

Очень много споров идет по этому поводу так же. Обычно в старых домах установленна вертикальная разводка отопления и труба с теплоносителем проходит через каждый этаж. Тем самым подходя к последнему этажу давление в трубах снижается да еще плюсом скапливается всякий мусор и воздух. В некоторых случаях в начало отопительного сезона верхние этажи страдаию и им приходится выхывать сантехников для прочистки продувки воздуха в системе отопления. Поэтому на верхних этажах если у Вас плохо работают радиаторы то лучше стоит их заменить на новые что бы по максимуму использовать тепло которое подается в квартиру. Но это в том случае если продувка и промывка не помогла или они уже давно устарели.

Стоит ли делать замену радиаторов отопления в отопительный сезон?

В отопительный сезон и стоит делать замену радиаторов. Во первых самый веский аргумент для этого тот что вы сразу же сможете проверить как работают радиаторы. Правильно ли они установленны? Равномерно ли идет прогрев радиатора отопления? Нет ли где нибудь протечек после установки новых приборов отопления? Работает ли правильно запорная арматура радиатора? И много других моментов, которые не проверить при отключенной системе отопления, то есть не в отопительный сезон.

Где правильно установить батарею отопления?

Для того чтобы правильно установить батарею отопления, необходим план. Есть несколько вариантов установки в зависимости от способа подвода теплоносителя к радиаторам. Важно учитывать что от того варианта который вы выберете будет зависеть теплоотдача и её потери.

Какое соединение лучше делать при замене батарей отопления, сварка или резьба?

По статистике сварочное соединение делается редко. В основном она применяется при оборудовании отопительных систем в частных домах или на промышленных объектах. Это связано с тем, что сейчас действует запрет на сварочные работы в квартирных помещениях. Выгоды в сварочном соединении практически нет, она только усложняет процесс монтажа. Помимо всего прочего преимущество резьбового соединения перед сваркой в том, что вы не рискуете быть затопленным, ведь далеко не факт, что сварщик с первого раза идеально соединит трубы. То есть выбор очевиден — резьба.

Как лучше установить батареи отопления в частном доме?

Перед началом работ необходимо выбрать вид радиаторов. При выборе важно брать в расчёт ряд факторов:
1. Давление на теплоноситель в чд будет существенно меньшим. По сути радиаторы не будут испытывать больших нагрузок, поэтому можно подобрать любые модели, даже с тонкими стенками.
2. Длина труб от теплоисточника значительно меньше в отличии от мкд, значит тепловые потери практически нулевые. Исходя из этого нужно подбирать теплоносителя, выдерживающие высокие температуры.
После выбора радиаторов, необходимо изучить план труб в чд, чтобы определить какая схема подключения подойдет больше. Не стоит забывать, что схема подключения для каждого дома подбирается индивидуально, так как то что может быть неэффективно в одном доме, будет отличным решением в другом.

Какие трубы лучше всего использовать при установке новых радиаторов отопления, полипропиленовые медные или стальные?

Лицензии и сертификаты

Как поменять радиаторы отопления в квартире и порядок провидения работ

Когда температура воздуха в помещениях не поднимается до комфортной, состояние отопительных элементов не устраивает жильцов, возникает острое желание поменять батареи на новые. Разрешается установка радиаторов отопления в квартире с заменой или увеличением количества секций, но при этом необходимо соблюдать нормы и правила действующих законодательных актов РФ.



Знание этих положений поможет правильно оформить разрешение, выбрать схему подсоединения, грамотно смонтировать, подключить отопительные приборы.

Правовые основы замены отопительных приборов

Система отопления многоквартирного жилого дома — сложный механизм, требующий специальной настройки на начало каждого отопительного периода, периодической корректировке во врямя подачи тепла. Оборудование и трубопроводы являются обще домовым имуществом, находятся на балансе и в зоне ответственности управляющей компании или ЖЭК многоэтажного дома.

УК (здесь и далее — управляющая компания) несет административную, материальную ответственность за поддержание обще домовой системы отопления в технологически исправном состоянии. Это позволяет УК выполнять одну из главных ее функций — оказание коммунальных услуг по поставке жильцам многоквартирного дома тепла в полном объеме во время всего отопительного периода.

Не санкционированное вмешательство в работу системы, демонтаж — монтаж радиаторов отопления в квартире — недопустимо. Это напрямую касается тех, кто проживает в многоэтажных домах со стояковой схемой подачи теплоносителя.

Изменение обще домовой системы отопления скажется на поставке тепла во все квартиры, подсоединенные к стояку. Несанкционированное вмешательство законодательно определяется как грубое нарушение, влечет административную, материальную ответственность.

УК вправе заставить жильца восстановить внесенные изменения, наложить административный штраф. Пострадавшие соседи имеют право обратиться в суд с иском о понесенных затратах, особенно когда отключение отопления нанесло вред здоровью.

Вопрос решается, если соблюдать правила установки радиаторов отопления в квартире, делать это на законных основаниях. Для этого пользователь, решивший внести изменения в схему отопления, должен последовательно пройти несколько шагов до получения разрешения.Посетите диспетчерскую службу УК, напишите заявление с просьбой прислать комиссию для решения вопроса о возможности замены приборов отопления, изменения схемы подсоединения, установке дополнительных радиаторов.

Заявление пишется в произвольной форме на имя начальника УК.
Диспетчер УК обязана принять заявление, зарегистрировать под входящим номером с указанием даты приема, поставить печать. Проследите за этим.
На рассмотрение заявления, принятие решения УК дается 5 дней.

При положительном решении комиссией составляется схема расположения приборов, обвязки, определяется их количество и допустимый тип, делается гидравлический расчет, определяются сроки проведения работ.
Проект или схема утверждаются УК, энергосберегающей организацией.
После завершения работ проводится опрессовка системы, подключение к центральному отоплению, составляется акт приемки.

Процесс длительный, требующий материальных, моральных издержек. Результатом будет официальное разрешение на демонтаж — монтаж батарей отопления в квартире с возможностью изменения схемы подключения, установки дополнительных приборов.Рекомендуется проводить работы в летние месяцы, до наступления отопительного периода.

Для жильцов многоквартирных домов с поэтажным зонированием центрального отопления такие проблемы не стоят. Предусматриваемая проектом поквартирная система разводки позволяет осуществлять, любые изменения схемы без согласования с УК, даже монтировать теплые полы, подсоединять к центральному отоплению.

Что необходимо знать при монтаже радиаторов

Чтобы делать монтаж радиаторов отопления в квартире своими руками, необходимо знать и соблюдать нормативные требования, устанавливаемые законодательными актами, действующими на территории РФ.

Основные законы РФ применительно к отоплению и радиаторам

Требования по устройству и оборудованию внутренних инженерных систем отопления применительно к радиаторам описаны в СП 31-106-2002. Данные требования носят рекомендательный характер, но прописаны по ссылкам на действующие нормативы соответствующих профилю СНиП.

Нормы и правила по проектированию, монтажу отопительных приборов можно найти в СНиП 2.05.91 или действующих изменениях — СП 60.13330.2016. Здесь же приведены основные требования к изготовлению узлов, деталей.

При монтаже отопительных приборов руководствуйтесь положениями СП 73.13330.2016 (выбирайте редакцию СНиП 3.05. 01-85 ближайшего года выпуска). Здесь описаны параметры, позволяющие правильно установить радиатор отопления в квартире, расстояние от стен, пола, подоконников, стояков. Эти правила нормируют количество опорных кронштейнов, креплений, расположение регулировочной и запорной арматуры (раздел 6 СП 73.13330.2016).

Основные нормы и правила при монтаже отопительных приборов

Ниже приводится выборка из основных положений нормативных актов, действующих на территории РФ. Часть правил носит рекомендательный характер.

1. В зонированных поэтажных двухтрубных системах отопления рекомендуется применять лучевую схему для подсоединения отдельных батарей. Дополнительно возможна попутная двухтрубная разводка по периметру помещения закрытая защитным кожухом (пункт 7.2.2 СП 31-106).
2. Температура открытой поверхности радиатора не должна превышать +70 градусов (7.2.4 СП 31-106).
3. Отопительные приборы следует устанавливать, как правило, под световыми проемами. Должен быть обеспечен свободный допуск к радиаторам для осмотра, ремонта, очистки (7.2.7.1 СП 31-106).
4. Подводящие трубопроводы к отопительным приборам следует монтировать с уклоном 5—10 мм по направлению движения теплоносителя. Если длина подводки менее 500 мм, уклон не обязателен (6.4.1. СП 73-13330.2016).
5. Материалы применяемых приборов и подводок к ним не должны образовывать «гальваническую пару» (6.4.1 СП73-13330).
6. Минимальные допустимые расстояния при монтаже приборов: 60 мм от пола; 50 мм от низа подоконной доски, 25 мм от поверхности стены до плоскости прибора. При отсутствии подоконной доски верх батареи устанавливается ниже уровня проема на 5о мм (6.4.3).
7. В однотрубной системе стояк располагают на расстоянии 150—200 мм от кромки проема, длина подводок должна быть <400 мм (6.4.7).
8. Батареи крепятся строго вертикально и горизонтально (допускается уклон до 2 мм в сторону от крана Маевского). Крепление — не менее двух кронштейнов (планок) по верху и одного снизу. Вместо нижнего кронштейна допускается установка отопителя на подставки (не менее двух при числе секций до 10). Не допускается применение деревянных пробок при креплении кронштейнов (6.4.8).
9. Вентили, обратные клапаны устанавливаются по стрелке, нанесенной на корпусе в соответствии с направлением движения теплоносителя. Монтировать строго горизонтально или вертикально в зависимости от конструкции. К запорным элементам, управлению должен обеспечиваться свободный доступ (6.4.12).
10. Термометры, датчики, термостатические клапана монтируются в соответствии с требованиями, установленными производителем (6.4.14).
11. По окончании монтажа элементов отопления необходимо провести промывку труб водой пока на выходе не останется механических примесей (6.1.13 СНиП 3.0.5.01).

При установке радиаторов отопления в квартире своими руками обязательно придерживайтесь правил, изложенных выше. Это гарантирует качественный, правильный монтаж, бесперебойную и длительную работу отопительного прибора.

Схемы подключения радиаторов, эффективность работы

В зависимости от устройства отопительной системы существуют различные схемы подключения к ней отопительных приборов. Если посмотреть разрез, то каждый радиатор имеет верхний и нижний полно проходные каналы через которые подается, уходит теплоноситель.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которого пропустить через себя горячую воду, получить часть тепловой энергии. Общий КПД прибора зависит от количества горячей жидкости, успевшей пройти через каналы секций и теплоемкости материала из которого изготовлены нагревательные элементы.

Количество проходящего через каналы отдельных секций теплоносителя напрямую зависит от схемы подключения отопительного прибора.

Боковое подключение

При такой схеме установки батарей отопления в квартире теплоноситель может подаваться сверху или снизу. Когда подача сверху, вода проходит по верхнему общему каналу, опускается по вертикальным каналам отдельных секций к нижнему, уходит в ту же сторону, откуда поступала.

Теоретически, теплоноситель должен пройти по вертикальным каналам секций, разогревать радиатор полностью. На практике — жидкость движется по наименьшему гидравлическому сопротивлению.

Чем дальше от входа находится секция, тем меньшее количество теплоносителя пройдет через неё. При большом количестве секций, последние будут нагреваться значительно хуже, а то и вовсе останутся холодными при слабом давлении.

При боковом способе установки установки радиаторов отопления в квартире и подаче снизу история повторяется. КПД обогревателя здесь будет еще хуже — горячая вода должна подниматься вверх по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего применяется при стояковой разводке в многоквартирных домах.

Нижнее подключение

При такой схеме теплоноситель подается снизу, проходит через секции, выходит через тот же нижний канал. Здесь используется принцип конвекции — горячая вода всегда поднимается вверх, холодная опускается.

Так задумано теоретически. На практике, большая часть горячей воды проходит от входа подачи до выхода, хорошо нагревается нижняя часть батареи, к верху теплоноситель поступает слабо. КПД отопителя с нижним подключением обоих потоков на 15 — 20% ниже, чем по схеме с боковой обвязкой.

Подключение снизу хорошо тем, что при завоздушивании батареи, остальная часть греет исправно.

Диагональное подключение

Классический метод обвязки батарей — диагональный. При правильном монтаже радиаторов отопления в квартире диагональным способом секции нагреваются равномерно, повышается КПД использования тепловой энергии.

При диагональном методе обвязки горячая жидкость поступает через верхнее обще проходное отверстие, опускается по каналам каждой секции и выходит из нижнего проходного канала с другой стороны. Здесь жидкость опускается сверху вниз, гидравлические потери минимальны.

Есть у этого метода и недостатки. Батарея завоздушивается, за этим надо следить, спускать воздух через кран Маевского. Второе — внизу могут образовываться мертвые зоны с холодной водой при слабом давлении.

Метод пере направления потока

Метод пере направления потока исправляет главный недостаток бокового, верхнего и нижнего способов подключения — слабое попадание теплоносителя к удаленным секциям батареи. Горячая вода проходит по пути наименьшего гидравлического сопротивления.

Вертикальный радиатор с нижним подключением

Когда объем жидкости, поступающий через широкое проходное отверстие сравнивается с тем, сколько проходит через каналы секций, дальше вода не пойдет. Суть метода пере направления состоит в том, чтобы принудительно заставить теплоноситель проходить по всем секциям.

При верхней схеме установки радиатора отопления это достигается установкой заглушки перед последней секцией на выходе. Заглушка вынуждает проходить воду по всем секциям, выходить только через последнюю секцию.

При нижнем подключении, заглушка устанавливается сразу после первой секции от подающего коллектора. Это заставляет горячую воду подниматься по первой секции вверх, проходить по каналам остальных секций на выход.

В обоих случаях подключение переходит в режим диагонального. Тело радиатора прогревается равномерно, исключается завоздушивание, достигается наибольший КПД использования тепловой энергии. Такая схема применяется для трубчатых нагревательных элементов где проходное сечение каналов секций сравнимо с сечением горизонтальных проходов.

Более сложное подключение применяется для вертикальных трубчатых радиаторов с диагональной схемой. Подача происходит снизу, выход сверху противоположной стороны.

После первой секции на подаче устанавливается полу проходная заглушка, перед последней секцией на выходе ставят полную заглушку. Часть горячей воды проходит через полу проходную заглушку в нижний канал, часть поднимается вверх по первой секции. Этот поток равномерно распределяется по вертикальным каналам, опускается вниз, выходит через последнюю секцию.

Такие заглушки применяют на обычных радиаторах, продают готовыми и устанавливают вместо пробки или в местах подсоединения трубопроводов. Недостаток — резко увеличивается гидравлическое сопротивление батареи из-за небольшого сечения канала последней секции через которую проходит поток жидкости.

При боковом подключении устанавливается удлинитель потока на выходе. Смотрите подробные и обстоятельные пояснения этого метода установки радиатора отопления в квартире на видео ниже.

Видео:

Какой радиатор лучше?

Среди всех радиаторов, которые продаются в магазине выберите тот, который хотелось бы видеть в своей комнате. Он должен вписываться в интерьер, возможно даже быть его эксклюзивной частью. Уже дальше рассматривайте его характеристики.

Выбор радиаторов может быть по таким показателям:

• где собираетесь установить;
• тип радиатора;
• материал;
• мощность;
• рабочее давление;
• секционный или монолитный панельный;
• экзотический внешний вид;
• стоимость.

Можно выбрать и такой радиатор под свой интерьер

Чугунные радиаторы служат долго, но они имеют большой вес, изначально требуют переборки и замену прокладок, долго нагреваются и обладают слабой теплоотдачей. Стоят ненамного меньше биметаллических.

Биметаллический и алюминиевый радиаторы не имеют разницы с практической точки зрения. Рабочее давление даже в высотных зданиях не превышает 10—12 атм и такие радиаторы его свободно выдерживают. Посмотрите в паспорте — производитель указывает рабочее давление и опрессовочное, которое не меньше 15 атм. Это относится к домам со стояковой системой.

Собираем, устанавливаем, подключаем радиатор

Процесс сборки и монтажа радиатора не сложен, но требует специальных инструментов, оборудования. Подумайте, может стоит обратиться в специализированную организацию.

Лучший вариант — заключить договор на установку радиаторов с УК. Они сделают в соответствии с правилами установки батарей отопления в квартире, проведут опрессовку и подпишут акт приемки в эксплуатацию.



Тем, кто решился работать самостоятельно — несколько советов по подготовке и установке отопителя.

• Не забывайте стравить остатки воды из системы.
• Отсоедините старую батарею.
• Осмотрите состояние радиаторов, снимите целлофановую упаковку, уберите защитную пленку с резьб, если есть.
• Раскройте универсальный комплект для подсоединения батарей. Комплект подбирается с резьбой по диаметру подводящих трубопроводов. В итоге должно быть: два фитинга с правой резьбой, два фитинга с левой резьбой, две американки с гайками, два крана, заглушка, кран Маевского, кронштейны или планки для крепления батарей. Стандарт внутренней резьбы везде 3/4 дюйма, правая. Это то, что нужно для установки радиатора отопления в квартире из минимальной стандартной комплектации.
• Снимите с фитингов силиконовые прокладки, закрутите в радиатор чтобы проверить резьбы. Если зазора не остается, выкрутите фитинги, поставьте прокладки. Есть зазор — проверьте, почистите резьбы, возможно осталась предохранительная пленка.
• Отдельно соберите соединения: фитинг + американка + кран для подачи и обратки, фитинг + заглушка, фитинг + кран Маевского. Соединения садятся на ленту фум или паклю. На заглушке и кране Маевского — прокладки, пакли не надо. Протяните соединения.
• Закрутите собранные комплекты в радиатор, не забудьте поставить силиконовые прокладки на фитинги. Батарея готова, можно устанавливать.
  Поставьте отопитель в проектное положение, подсоедините временно к трубопроводам. Если ведется монтаж к старым трубам, отверстия нового радиатора должны быть соосные старой батареи, распространенный стандарт — 500 мм.
• Отметьте верх отопителя, разметьте места установки кронштейнов. Снимите батарею, смонтируйте кронштейны, установите обратно. Радиатор должен иметь уклон 2—3 мм в сторону от крана Маевского, строго вертикально, жестко опираться на кронштейны. Проверяйте по уровню. Осталось подсоединиться к трубопроводам.

Соблюдайте нормы установки батарей отопления в квартире, описанные выше. После окончания монтажа вызовите представителя из УК для опрессовки и подписания акта приемки. Это важный этап заключительных работ.

Видео:

Видео:

Как справиться с жарой в вашей квартире в Нью-Йорке

Многие многоквартирные дома Нью-Йорка, особенно старые, используют пар. Если вы временно сдаете в субаренду или снимаете квартиру в Нью-Йорке через Airbnb, вам нужно знать, что делать, когда необходимо регулировать отопление. Принуждение провести время в морозной или кипящей квартире может испортить любой визит.

Термостаты

Если вы можете регулировать собственное тепло с помощью индивидуального термостата, это ваш лучший выбор.Но тепло вашей квартиры может быть неразрывно связано с теплом всего дома. Таким образом, в одних квартирах в один и тот же день будет жарко, в других — слишком жарко, а в третьих — замерзнет.

В некоторых зданиях в квартирах с левой стороны всегда холодно, а в квартирах с правой стороны слишком жарко.

Не регулируйте клапан радиатора

Если у вас в квартире нет индивидуального термостата, вы не сможете перекрыть вентиль радиатора. В стандартном здании с паровым отоплением запорный клапан на радиаторе не предназначен для использования вами.Это техническая особенность, которая существует только для изоляции радиатора от системы в случае отказа или обслуживания этого радиатора.

Не трогайте клапан; Может показаться, что это удобно, но на самом деле это не альтернатива термостату. Если в вашей квартире нет индивидуального регулятора тепла, это означает, что все ваше здание настроено на одинаковое тепло.

И у вашего радиаторного клапана нет половины пути. Если вы откроете его наполовину, система не сможет работать так, как задумано.И вы можете вызвать утечку.

Если вам холодно, подайте жалобу арендодателю или позвоните по номеру 311 и подайте жалобу. Утеплить. Остерегайтесь обогревателей; они могут быть очень опасными. Если слишком жарко, можно открыть окно, чтобы остыть.

Что это значит, если ваши радиаторы бьют

В системе парового отопления часто возникает удар, когда пар вступает в контакт с более холодным конденсатом (водой). Другими причинами ударов могут быть грязный котел или перекос трубы.Но в более старых системах, которые были установлены специалистами по паровому отоплению и не претерпели каких-либо неправильных модификаций, это обычно является результатом того, что кто-то использовал запорный клапан, чтобы попытаться отрегулировать тепло.

Если у вас грохочет трубы, попросите домовладельца вызвать сантехника. Однако некоторые системы отопления в многоквартирных домах Нью-Йорка, особенно в старых домах, просто шумят.

Как работает паровое тепло

Паровое отопление приносит тепло в вашу квартиру в виде пара.Попав в радиатор, пар остывает, превращается в воду и возвращается в котел. Трубы паровой системы имеют большие размеры, потому что они выполняют двойную функцию: они отводят пар к радиатору, а также возвращают конденсат (то есть воду, которая конденсируется) из радиаторов по той же трубе.

Цикл нагрева может быть прерван, когда кто-то закроет вентиль на радиаторе или даже просто приоткроет его. Тогда не хватит места для сосуществования поднимающегося горячего воздуха и охлажденной воды.Таким образом, из воздушного клапана может вытечь конденсат.

Когда вода протекает из радиатора, она может скапливаться у вас на полу или попасть в квартиру вашего соседа внизу. Вода из вашего обогревателя не займет много времени, чтобы попасть в их потолок.

Вокруг штока клапана имеется механическое уплотнение. Это оборудование может изнашиваться, например, когда жильцы включают и выключают клапаны, пытаясь отрегулировать отопление, что может привести к утечке клапана.

Спасибо, что сообщили нам об этом!

5 шагов к здоровым паровым радиаторам

Чтобы выключить подачу пара в радиатор, поверните ручку до упора вправо (по часовой стрелке). Радиатор должен остыть, так как пар остывает до конденсата и воздух заполняет пространство внутри радиатора.

В качестве предупреждения не забудьте держать подающий клапан полностью открытым (слева) или полностью выключенным (справа). Не держите клапан повернутым наполовину. или где-то посередине.Подающий клапан не регулирует температуру и должен использоваться только для разрешения или предотвращения попадания пара в радиатор.

R e и книга по обложке. Если клапан подачи заржавел, у него сломана ручка или он просто выглядит так, как будто он видел лучшие времена, постарайтесь как можно скорее заменить его.

Проблема № 1: Слишком мало или совсем нет тепла

Если вы чувствуете слабое или полное отсутствие тепла, возможные причины заключаются в том, что подающий клапан закрыт и / или воздушный клапан не работает должным образом.Давайте рассмотрим эти возможные проблемы по очереди:

Причина № 1: Закрыт клапан подачи

Клапан подачи регулирует пар, поступающий в радиатор. Если он закрыт, то пар не может попасть в радиатор, а металлические ребра будут холодными.

Напорный клапан, напротив, теплый на ощупь? Это означает, что пар достиг радиатора, но остановился на подающем клапане.

Попробуйте повернуть ручку немного против часовой стрелки, чтобы открыть клапан.Если кажется, что подающий клапан уже открыт или вообще не сдвигается с места, переходите к следующему шагу.

Если ваш клапан подачи заклинило, вы можете попытаться ослабить его, надавив рукой. Не используйте инструменты для приложения силы. Избыточное усилие может сломать подающий клапан и лишить последнюю линию защиты от сильного выброса пара в вашу квартиру. Если ручное давление не помогает, обратитесь к специалисту по ремонту или к специалисту по вашему зданию. В крайнем случае замените подающий клапан.

Причина № 2: воздушный клапан заклинивает в закрытом состоянии

Существует много типов воздушных клапанов с разными функциями и для разных мест. Это «Hoffman 40»

Этот воздушный клапан регулируемого типа, что означает, что вы регулируете размер отверстия для пара. Короче говоря, этот клапан можно установить практически на любой радиатор паропровода.

Неисправный воздушный клапан может предотвратить нагрев радиатора. Чтобы пар попал в радиатор, холодный воздух должен выходить из него через крошечное отверстие в воздушном клапане.Если этот воздушный клапан засоряется или заклинивает, холодный воздух будет задерживаться внутри радиатора, не позволяя горячему пару проникать внутрь и выполнять свою работу.

Если корпус радиатора холодный на ощупь (или даже частично), а все остальное проверено, чтобы убедиться, что в трубах есть пар, возможно, вам просто придется заменить воздушный клапан.

Скорее всего, подходящий воздушный клапан для замены можно найти в местном хозяйственном магазине. Когда у вас есть правильный воздушный клапан и подготовлена ​​рабочая зона, вам нужно закрыть подающий клапан, чтобы закрыть пар в радиатор (но прежде чем вы сделаете это самостоятельно, прочтите сначала этот !).

Проблема № 2: Удары, лязг, стук или стук

В основном удары, стук или другие подобные сотрясения возникают, когда более холодный конденсат, возвращающийся в котел, сталкивается с горячим паром, а затем происходит резкое расширение и сжатие происходит.

Эти звуки могут исходить отовсюду в тепловых трубках здания, где скопился конденсат, и его столкновение с паром под давлением неизбежно.

Но, когда эти звуки кажутся рядом, виновником может быть ваш собственный радиатор. Конденсат может застрять на дне радиатора и создать «водную дамбу», которая готова к эпической схватке с втекающим паром.

Итак, почему этот бассейн парового конденсата находится на дне радиатора и что вы можете делать с этим?

Причина № 1: Подающий клапан повернут наполовину:

Распространенная ошибка, которую допускают многие люди, — оставлять подающий клапан на своем радиаторе частично открытым или закрытым, исходя из предположения, что вращающаяся ручка может увеличивать или уменьшать нагрев постепенно. Дело в том, что подающий клапан не контролирует температуру и, скорее, единственные два состояния для установки клапана — это либо полностью открытый, либо полностью закрытый . Нет золотой середины.

Когда подающий клапан остается открытым в полпути, он физически блокирует вытекание конденсата из радиатора, в то время как пар пытается проникнуть внутрь. Происходит это насильственное взаимодействие между двумя враждующими состояниями h3O, и возникают ужасные звуки. созданный.

Чтобы решить эту проблему, сначала полностью откройте кран подачи, чтобы слить воду.

Если вода осталась внутри, вам нужно отсоединить корпус радиатора от труб и слить воду. Вода, остающаяся внутри радиатора, может вызвать серьезные проблемы в будущем, поэтому постарайтесь решить эту проблему как можно скорее.

Поскольку корпус радиатора часто бывает очень тяжелым, и поскольку для его отсоединения требуются специальные инструменты и опыт, это должно выполняться профессионалом или строительным супервайзером.

Если вы обнаружили проблему, описанную выше, или вам нужна помощь в этом, позвоните нам , и мы будем рады помочь вам.

Причина № 2: Неправильный шаг радиатора

Паровые радиаторы должны быть немного наклонены в сторону подающего клапана, чтобы конденсат мог легко стекать из радиатора (другими словами, сторона радиатора с воздушным клапаном должна быть приподнятым немного выше, чем другая сторона ( ), которая соединена с подающим клапаном).

Если смолы недостаточно для слива воды, конденсат будет скапливаться на дне радиатора и блокировать проникновение пара, вызывая стук, лязг и другие неприятные звуки.

Если вы не можете сказать, просто взглянув на него, вы можете проверить шаг, поместив пузырьковый уровень на верхнюю часть радиатора. Он должен быть наклонен в сторону подающего клапана .

Если это не так, осторожно поднимите конец радиатора, на котором установлен воздушный клапан, и попытайтесь поднять его, заклинив твердый плоский кусок дерева под ножками ровно настолько, чтобы слегка приподнять его над другим концом (с подающий клапан).

Есть и другие способы неправильной установки радиатора, чтобы вызвать проблемы, но это наиболее распространенная проблема.

Это ремонт, который должен выполняться кем-то с опытом, например, вашим строительным супервайзером, поэтому сначала прочтите это.

Важно

Конденсат может вызывать коррозию металла и разъедать резиновую прокладку, шайбу и уплотнение внутри клапанов. Итак, если вы слышите стук, стук и другие громкие звуки и обнаруживаете, что высота вашего радиатора слишком мала или клапан подачи повернут лишь частично, немедленно обратитесь к этому вопросу. Чем дольше конденсат простаивает внутри радиатора, тем больше повреждений он может нанести чугунному корпусу и клапанам, что приведет к непредвиденным утечкам воды и связанным с этим расходам.

Проблема № 3: Шипение, шипение или другие странные шумы

Обычный радиатор не должен издавать никаких шумов. Любое шипение, шипение, плевание, бульканье, свист или другие странные звуки должны указывать на то, что что-то не так и на него нужно смотреть.

Причина № 1: воздушный клапан застрял в открытом положении:

Воздушные клапаны предназначены для выпуска воздуха, но не пара. Более того, когда воздух выходит через воздушный клапан, он должен выходить тихо.Если воздушный клапан выпускает пар или издает странные звуки, такие как чрезмерное шипение или свист, это должно сигнализировать о том, что с воздушным клапаном что-то не так и, возможно, он готов к замене.

Игнорирование этих шумов может дорого обойтись.

• Энергия (равная $$) теряется из-за выходящего пара
• Выходящий пар в конечном итоге превращается в воду вне радиатора , оставляя разрушения на стенах, потолках и полах вокруг радиатора

Если воздушный клапан застрял в открытом положении, вы можете очистить его уксусом и посмотреть, поможет ли это устранить возможные засоры.Однако вы можете просто заменить его, тем более что воздушные клапаны в наши дни относительно недороги и их легко найти в местном хозяйственном магазине.

Причина № 2: Воздушный клапан неправильного размера, типа, шага и т. Д.

Бульканье или другие шипящие звуки могут указывать на то, что вода попала внутрь воздушного клапана. Воздушные клапаны не должны протекать или задерживать воду. Если это так, возможно, воздушный клапан установлен или расположен неправильно или не подходит для вашего радиатора.

Воздушный клапан должен быть подсоединен к радиатору путем ввинчивания в корпус радиатора для создания плотного и герметичного уплотнения. Конденсат может вытекать, если металлическая резьба внутри корпуса радиатора повреждена и не держится плотно, или если резьба на воздушном клапане не совпадает с резьбой, из-за чего он свободно покачивается.

Кроме того, вам нужно будет посмотреть на ориентацию вашего воздушного клапана. Он должен быть расположен правой стороной вверх, чтобы отверстие для воздуха было направлено прямо вверх, или, на некоторых типах клапанов, повернутым так, чтобы он находился в самой высокой части корпуса.Воздушный клапан не должен быть наклонен или направлен в сторону.

Использование неправильного типа воздушного клапана может привести к аналогичным проблемам.

Есть разные клапаны, например, разной формы в зависимости от того, где и как они вкручиваются на радиатор.

Есть также отверстия для воздуха разного размера, в зависимости от того, как далеко ваш радиатор находится от котла.

Итак, если вы находитесь на верхнем этаже (дальше всего от котла), то у побольше должно быть отверстие.И наоборот, чем ближе ваш радиатор к котлу, например, квартира на первом этаже, тем меньше должно быть отверстие для воздуха. Принцип, лежащий в основе этой установки, заключается в том, что каждый радиатор в системе нагревается одновременно, и ни одна квартира не перегревается до того, как другой начнет нагреваться.

Проблема №4: Утечка воды из радиатора

Самым распространенным видом вызова службы экстренной помощи в отопительный сезон является утечка воды из парового радиатора.Счастливые звонки исходят от тех, кто быстро находит утечку из собственного радиатора. Но чаще звонки от бедствующего соседа, который живет на ниже протекающего радиатора и обнаруживает, что конденсат пробивается на своем пути — сюрприз! — вниз в ее квартиру.

Материальный ущерб и недовольство соседей могут быть достаточной причиной для того, чтобы вы отправились искать возможные утечки вокруг радиатора, но вероятность того, что это может способствовать появлению плесени и грибка внутри вашей квартиры или в полости стен, может скрепить сделку. чтобы вы проактивно взялись за решение этой проблемы, пока она не усугубилась.

Осмотрите радиатор. Есть ли следы воды или влаги? Вода может быть не видна, но если есть утечка, вы обязательно увидите ее разрушительное воздействие на окружающую стену или на пол под ней. Он может выглядеть так, как один на этой фотографии, прямо на запорном клапане подачи:

Иногда источник утечки очевиден. В других случаях это не так, и вам придется немного покопаться, чтобы найти источник. Начнем с воздушного клапана, такого как показано в нашем GIF ниже.

Утечка воды № 1: из воздушного клапана

Проблема № 5: Слишком много тепла

Радиатор, откачивающий слишком много тепла может быть столь же опасным, разочаровывающим и свидетельствовать о проблемах, как и один это холодно и, похоже, не работает. Однако, когда дело доходит до перегрева, только некоторые проблемы могут быть устранены с точки зрения радиатора; Большинство проблем вызвано вещами, которые, вероятно, находятся вне вашего непосредственного контроля, такими как настройки управления котлом или дисбаланс в системе отопления, вызванный другими квартирами.

Тем не менее, хорошая новость заключается в том, что у вас все еще есть несколько вариантов.

Перегрев Решение № 1: Закройте подающий клапан.

Подающий клапан на радиаторе регулирует поступление пара в корпус радиатора. Закрытие этого клапана предотвращает попадание пара, тем самым предотвращая его нагрев. Это было описано выше здесь.

Решение проблемы перегрева № 2: Накройте радиатор

Закрытие радиатора кожухом может помочь уменьшить нагрев.Популярные варианты — это индивидуально подогнанные крышки из дерева с перфорированным металлическим листом на лицевой стороне, позволяющим отводить немного тепла, как показано ниже.

Одно срочное напоминание: какой бы материал или стиль вы не использовали для крышки радиатора, убедитесь, что она может быть снята быстро и к клапанам можно легко добраться в случае возникновения чрезвычайной ситуации. Ваш строительный супервайзер будет благодарен, если ему / ей не придется что-либо разбирать, поскольку он спешит выключить подачу пара к радиатору.

Решение проблемы перегрева № 3: Покраска радиатора

Согласно статье Хункера «Можно ли красить радиаторы?» Вы можете снизить тепловую мощность радиатора до 20%, покрасив их.По мнению автора, лучше всего подходят серебряные и бронзовые металлические краски.

Какой бы цвет вы ни выбрали, просто не забудьте использовать высокотемпературную антикоррозионную краску, например, марки Rust-oleum. Наконец, распыление — лучший метод, чтобы краска попала в укромные уголки и щели радиатора.

Ах да, и НЕ красить воздухозаборники и клапаны подачи!

До

После

Перегрев Решение № 4: Установка термостатического клапана радиатора

Установка термостатического клапана действительно может помочь отрегулировать нагрев (способами, которые многие ошибочно пытаются использовать с подающим клапаном).

По сути, это устройство состоит из двух частей: термостатической головки, которая измеряет температуру в помещении и расширяется или сжимается, и исполнительного клапана, который перекрывает поток воздуха, когда температура достигает заданного значения.

Установите шкалу термостатической головки на желаемую температуру и наблюдайте, как ваш радиатор работает как ваш личный бойлер.

Установка термостатического клапана (однотрубный пар)

Решение по перегреву № 5: Снимите воздушный клапан

Другой способ предотвратить попадание пара в радиатор — это полностью удалить воздушный клапан, а затем закрыть отверстие металлическая заглушка.Это предотвращает выход более холодного воздуха из радиатора, тем самым создавая барьер для проникновения пара.

Пробка имеет резьбу, поэтому она ввинчивается прямо в отверстие, где когда-то был установлен воздушный клапан.

Это не однотрубный радиатор, но для примера воспользуемся этим фото.

Не забудьте закрыть подающий клапан перед тем, как это сделать, или в теплое время года, когда котел выключен.

Профессионалы предупреждают, что этого не следует делать, поскольку это создает дисбаланс в системе.Прежде чем пытаться это сделать, спросите своего супервайзера.

Ах да, еще кое-что. Этого нет на иллюстрации ниже, но не забудьте использовать тефлоновую ленту для создания герметичного уплотнения между заглушкой и отверстием радиатора.

Итак, мы рассмотрели пять наиболее распространенных проблем с паровым радиатором и способы их решения.

Обнаружение их зимой и попытки исправить их, когда жара идет на полную, может быть отягчающим и даже опасным.Есть ли способ решить их до начала отопительного сезона?

Готово.

Хорошая новость заключается в том, что большинство этих проблем носят профилактический характер и могут быть частью вашего ежегодного контрольного списка. Если вы прочитали эту статью, вы уже далеко впереди знаете, на что обращать внимание.

Чтобы упростить задачу, ниже я составил контрольный список.

1. Проверьте свой подающий клапан. Он плавно поворачивается в любом направлении? Обратите внимание на состояние.Он ржавый или в хорошем состоянии? Полностью выключите или снова включите подающий клапан. Никогда не посередине.
2. Осмотрите воздушный клапан: расположен ли он правой стороной вверх? Есть ли видимые водяные знаки? Если есть признаки утечки воды, замените воздушный клапан. Не забудьте использовать тефлоновую ленту, которая создает водонепроницаемое уплотнение на резьбе.
3. Проверьте угол наклона: убедитесь, что радиатор наклонен так, чтобы конденсат мог стекать к подающему клапану.
4. Проверьте, не повреждена ли вода вокруг радиатора: если кажется, что повреждение было в прошлом, немедленно проверьте его.Не откладывайте, пока повреждения не усугубятся, или он даже не переедет в другие квартиры.
5. Если кажется, что ваш радиатор видел лучшие дни, подумайте о том, чтобы нанести на него свежий слой краски, устойчивой к ржавчине при высоких температурах.

Советы по снятию радиатора от Стэнли Рут

Паровое отопление в Нью-Йорке

Снятие радиатора в Нью-Йорке — одна из самых распространенных модификаций квартир, и нетрудно понять, почему. Если вы когда-либо жили в довоенном доме, вы, вероятно, знакомы с паровым отоплением.Трудно поверить в то, что 10 000 лет назад человек приручил огонь, это лучший способ согреться зимой. Качество паровой системы отопления безошибочно:

• Предсказуемо непредсказуемый лязг в предрассветные часы
• Шипящие звуки, напоминающие яму ядовитых кобр
• Квартира настолько перегрета, что дождь, мокрый снег, снег и минусовые температуры снаружи начинают выглядеть освежающе
• Радиаторы покрыты ржавчиной и отслаивающейся краской, что не очень хорошо сочетается с современным дизайном интерьера.
• Практически нет возможности контролировать температуру
• Громоздкое оборудование, которое всегда мешает

Мы знаем, какой у вас следующий вопрос. «Как мне его заменить?»

Плохая новость в том, что это немалый подвиг. Хорошая новость заключается в том, что когда дело доходит до управления климатом, человечество за последние годы совершило гигантский скачок вперед.

Паровая система Нью-Йорка

Почему снятие радиатора требует так много работы? Вы должны понять, насколько обширна на самом деле паровая система Нью-Йорка.Дело не только в том, чтобы вынуть старый блок и вставить новый. Дело даже не в отключении от системы вашего здания и выборе автономной системы отопления. Система парового отопления в Нью-Йорке является общегородской и используется уже более века. Система была буквально встроена во многие старые здания города.

Попробуйте осознать это. Паровая система Нью-Йорка простирается от Бэттери-парка до 96-й улицы. Насосы, стратегически расположенные по всему городу, ежегодно пропускают 24 миллиарда фунтов пара.Это тепло перекачивается в более чем 1700 зданий по всему острову Манхэттен.

Когда вы снимаете радиатор, вы отключаетесь от устаревшей системы, которая когда-то была источником жизненной силы всего города.

Снятие чугунного радиатора

Вынуть радиатор — это не просто занятие — это ремонт. Чугун — один из самых тяжелых строительных материалов. Один радиатор обычно весит более четырехсот фунтов. Уже одно это делает его работой для двух-трех человек, прежде чем вы даже учитываете опыт, необходимый для того, чтобы сделать это должным образом.

Поскольку этот вид работы классифицируется как «ремонт дома», вам необходимо получить необходимое разрешение до начала работы. Если вы полностью владеете своим зданием или квартирой, вам, скорее всего, не придется беспокоиться о получении дополнительных разрешений. Но если ваше здание находится в ведении более крупного органа, такого как управляющая компания или совет кооператива, вам сначала нужно будет пройти через соответствующие каналы. У каждого здания своя политика в отношении снятия радиатора, и они, вероятно, уже сталкивались с подобными запросами раньше.Если вынимание радиатора является частью более крупного проекта ремонта, обязательно включите конкретные планы радиатора в более широкое предложение по ремонту.

Трубы, соединяющие систему вашего здания с радиатором, необходимо «разрезать» и «закрыть». Если все сделать неправильно, это может серьезно повлиять на перепродажную стоимость вашего дома, а ремонт будет стоить очень дорого. После того, как ваши утверждения в порядке, не срезайте углы при выборе подрядчика. Компания с опытом и страховым покрытием должна иметь абсолютную премию.Фактически, большая часть работы с радиаторами, которую делает Стэнли Рут, заключается в исправлении неправильной или плохо выполненной работы предыдущих подрядчиков, которые, возможно, не так хорошо разбираются в довоенных и знаковых квартирах.

После того, как ваш чугунный радиатор исчез

Так чем заменить радиатор? Современному потребителю доступен широкий спектр опций. Один из самых популярных и эффективных вариантов для владельцев недвижимости в Нью-Йорке — это система HVAC или PTAC.

Когда вы слышите слово «HVAC», вы, вероятно, думаете о заурядном кондиционере. Но, будучи новатором в этой области, Стэнли Рут разработал способ модификации блока HVAC, чтобы он мог подключать уже существующую систему парового отопления в вашем здании. Фактически, это дает вам доступ ко всем преимуществам системы парового отопления (то есть мощности) и ни к одной из раздражающих ловушек. После того, как блок HVAC установлен и модифицирован, вы сможете управлять теплом в доме с той же степенью контроля, что и при кондиционировании воздуха.

Как это сделано?

Как мы упоминали ранее, ваши подрядчики снимут ваш чугунный радиатор, перерезав соединительный трубопровод, который присоединяется к вашей системе в масштабе всего здания. Вместо того, чтобы «закрывать» концы труб, техник может фактически прикрепить блок HVAC к паровым трубам, которые когда-то были подключены к вашему радиатору. Этот процесс, называемый «фитингом», дает домовладельцам возможность полностью контролировать температуру и комфорт в своем доме.

Квартира Нью-Йорка перегрета зимой? Вот быстрые исправления!

Конечно, вы можете надеть свитер, когда дома станет холодно. Но что делать, если ваша квартира становится похожей на печь, когда температура падает? Если вы живете в старой квартире Нью-Йорка, вы, возможно, заметили, что независимо от того, насколько холодно на улице, внутри вашего жилища становится мучительно жарко и до боли сухо. Что делать, если этой зимой у вас в Нью-Йорке перегрета квартира? Эти советы помогут вам остыть.

Сансет Парк

335 61-я улица

1 950 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 3 | Bath@1.5x Создано в Sketch. 1

Форт Грин

123 Lafayette Avenue

1 950 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. Студия | Bath@1.5x Создано в Sketch. 1

Вильямсбург

82 Montrose Avenue

2 245 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | ванна @ 1.5xСоздано в Sketch. 1

Баня пляж

8662 16-я авеню

3 000 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

Crown Heights

Улица Бергана, 916

2699 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 3 | Bath@1.5x Создано в Sketch. 1

Бушвик

370 Evergreen Avenue

2100 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | ванна @ 1.5xСоздано в Sketch. 1

Crown Heights

974 Saint Mark’s Avenue

1 800 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

East Flatbush

Ремсен Авеню, 106

2200 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

Crown Heights

1059 Берганская улица

2600 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 3 | ванна @ 1.5xСоздано в Sketch. 1

Crown Heights

974 Saint Mark’s Avenue

1600 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 1 | Bath@1.5x Создано в Sketch. 1

Парк Слоуп

483 Седьмая авеню

2 900 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

Midwood

1825 Ocean Avenue

2100 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 1 | ванна @ 1.5xСоздано в Sketch. 1

Как отапливается ваша квартира

Если вы живете в старом многоквартирном доме, скорее всего, в вашем доме используется паровое отопление. Согласно отчету города, более 80 процентов крупных многоквартирных домов все еще используют системы парового отопления. Они неэффективны и устарели и часто неравномерно распределяют тепло по всему зданию, что приводит к перегреву квартиры. Кроме того, домовладельцы могут просто включить отопление, чтобы все квартиры в доме нагрелись до требуемой температуры.

Кроме того, ваша квартира отапливается именно так, как и предполагалось: то есть перегревается. Эта точка зрения восходит к 1900-м годам, когда эксперты в области здравоохранения призвали жителей Нью-Йорка держать окна открытыми, чтобы свежий воздух, независимо от того, насколько холодна температура на улице. Сегодня, конечно, мы понимаем, какая это огромная трата энергии.

Хорошая новость заключается в том, что в городе действует программа по экономии энергии. NYC Retrofit Accelerator предоставляет владельцам домов и зданий ресурсы для повышения их энергоэффективности путем (среди прочего) улучшения их систем отопления.Ожидается, что с помощью этой программы в многоквартирных домах средней и большой площади улучшат свое отопление, откажутся от старых котлов и, в целом, зима станет для всех немного комфортнее к 2050 году. перегретая квартира в Нью-Йорке этой зимой.

Вот способы охладить перегретую квартиру в Нью-Йорке

1. Откройте Windows, чтобы выпустить немного тепла

Это кажется очевидным решением, и оно может помочь. Однако у него есть недостатки: нагревание происходит волнообразно, поэтому, пока вы можете спать красиво и уютно, вы можете просыпаться со стуком зубов.Открытие окна тоже не всегда может решить проблему, так как радиатор может просто заглушить прохладный воздух.

2. Выключите тепло в перегретой квартире

Вы могли заметить, что у вашего обогревателя есть ручка сбоку. Этот клапан не контролирует нагрев (как думают многие), но позволяет выключить сам нагреватель. (Хотя, конечно, пар все равно будет проходить по паровым трубам в комнате, обеспечивая значительное тепло.) Если вы выберете это решение, убедитесь, что вы повернули ручку до упора , иначе ваш радиатор может лязгнуть.

3. Установите термостатический клапан или выпускной клапан

Если вы готовы потратить деньги на небольшое обновление, вы можете позвонить профессионалу, чтобы он установил термостатический клапан радиатора, который позволит вам контролировать количество выделяемого тепла. Клапан, как правило, недорогой, но правильная установка может обойтись в несколько сотен долларов. Тем не менее, в конечном итоге это того стоит, особенно если вы планируете оставаться в перегретой квартире на долгие годы.

Ист-Виллидж

58 Авеню C

2 950 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

Midtown South

9 Восточная 32-я улица

2 550 долларов США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | ванна @ 1.5xСоздано в Sketch. 1

Ленокс Хилл

309 E 61-я улица

1 688 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 1 | Bath@1.5x Создано в Sketch. 1

Ленокс Хилл

311 E 61-я улица

1 721 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 1 | Bath@1.5x Создано в Sketch. 1

Yorkville

208 Восточная 82-я улица

1 950 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. Студия | ванна @ 1.5xСоздано в Sketch. 1

West Village

117 Perry Street

2667 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | Bath@1.5x Создано в Sketch. 1

Сохо

52 MacDougal Street

2 995 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. 1 | Bath@1.5x Создано в Sketch. 1

Восточный Гарлем

2310 2-я авеню

2200 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 2 | ванна @ 1.5xСоздано в Sketch. 1

Форт Джордж

54 Wadsworth Terrace

1 624 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 1 | Bath@1.5x Создано в Sketch. 1

Челси

317 Западная 29-я улица

1 453 долл. США Никакой платы за

кровати @ 1.5xСоздано в Sketch. Студия | Bath@1.5x Создано в Sketch. 1

Гамильтон Хайтс

603 West 140th Street

1663 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. 1 | ванна @ 1.5xСоздано в Sketch. 1

Turtle Bay

321 Восточная 48-я улица

2250 долл. США Никакой платы за

bed@1.5xСоздано в Sketch. Студия | Bath@1.5x Создано в Sketch. 1

4.Охладите перегретую квартиру с помощью вентилятора

Поклонники не только на лето! Используйте вентилятор, чтобы перемещать застойный воздух по квартире и рассеивать часть тепла. Поместите вентилятор перед окном, чтобы создать сквозняк, и (надеюсь) прохладный ветерок поможет снизить мощность радиатора.

5. Купите крышку радиатора

Крышка радиатора обойдется вам в несколько сотен долларов, но это решение, которое вы можете реализовать, не обращаясь к профессионалам. Более простое решение — покрыть верхнюю и боковые части радиатора толстыми неокрашенными деревянными досками или другими негорючими материалами, такими как мраморная плита.Идея состоит в том, чтобы изолировать тепло, уменьшая его количество, проникающее в вашу квартиру.

6. Накройте радиатор тканью для охлаждения

Это как волшебный трюк для перегретой квартиры — просто накройте радиатор тканью. Это безопасно? Эксперты сходятся во мнении, что, на удивление, это так. Обычные обогреватели не превышают 215 градусов по Фаренгейту, этого недостаточно, чтобы поджечь ткань. На всякий случай используйте шерсть или плотную хлопчатобумажную ткань — синтетические материалы, такие как полиэстер, могут плавиться при этой температуре.Все еще неудобно класть что-нибудь на радиатор? Купите термостойкую термостойкую ткань, которая гарантирует прочность до определенной температуры.

7. Использование увлажнителя для борьбы с сухим воздухом

Перегрев и сухость часто идут рука об руку. Если ваша квартира настолько сухая, что суставы суставов кровоточат, увлажнитель просто необходим. Вы можете купить дешевый увлажнитель воздуха и поставить его рядом с кроватью или использовать собственное тепло радиатора, чтобы создать импровизированный увлажнитель, поставив на радиатор неглубокую миску с водой.Просто не забывайте регулярно доливать воду — и поразитесь, как быстро ваш радиатор испаряет всю чашу воды.

—
Если вы хотите арендовать или купить, найдите свою следующую квартиру в Нью-Йорке на StreetEasy.

Почему старые радиаторы перегреваются и что с этим делать

Заметили ли вы в своем многоквартирном доме горячие и холодные зоны? Большинство старых радиаторов содержат клапаны, которые имеют только две настройки, включая открытый и закрытый.К счастью, есть способы повысить эффективность вашего парового котла и повысить комфорт вашего многоквартирного дома в Чикаго.

Что такое старые паровые радиаторы и почему они перегреваются

Когда паровые или водяные радиаторы включаются зимой, они либо нагревают воду до определенной температуры, либо превращают эту воду в пар. Затем они прокачивают горячую воду или пар по всему зданию по трубам. Когда горячая вода или пар достигают радиатора, он нагревает металл, который затем нагревает окружающий воздух.К сожалению, старые радиаторы либо включены, либо выключены. Регулировка шкалы не влияет на уровень нагрева. Это часто может привести к тому, что отдельные устройства будут слишком горячими, особенно если клапан застрял в открытом положении и не может быть закрыт.

Когда это происходит, владельцы квартир часто открывают окна, чтобы контролировать температуру. Когда цены на газ, электричество и мазут были низкими, это имело смысл. Фактически, старые конструкции котельных предполагали, что жители откроют окна, если в комнатах их квартир станет слишком жарко.Однако цены на отопительный газ, нефть и особенно на электроэнергию выросли за последние несколько десятилетий, что сделало этот вариант чрезвычайно дорогим.

Краткосрочные решения для контроля радиатора

Для блоков, которые слишком горячие, может потребоваться немедленное принятие мер для понижения температуры в помещении. Хотя эти советы не являются энергоэффективными, они будут работать достаточно хорошо, чтобы ваши жители чувствовали себя комфортно, пока вы строите планы по внедрению долгосрочного решения.

Включите потолочный вентилятор

Если блок оборудован потолочным вентилятором, жильцы могут включить вентилятор, чтобы воздух циркулировал вверх.Это будет притягивать горячий воздух к потолку с большей скоростью, чем просто позволять горячему воздуху подниматься.

Слегка открыть Windows

Если в агрегате установлены окна с двойным открыванием, откройте верхнюю часть окна на пару дюймов. Поскольку горячий воздух поднимается вверх, открыв верхнюю половину окна, можно контролировать уровень нагрева. Если в блоке нет окон с двойным навесом, открытие окна на дюйм или два поможет отвести излишек тепла, позволяя при этом прохладному наружному воздуху проникать в помещение.

Выключите клапан радиатора

Если устройство очень горячее, попробуйте на короткое время включить вентиль радиатора.Это остановит подачу пара или горячей воды к радиатору. Если клапан радиатора заклинивает, лучше вызвать специалиста по обслуживанию или технику HVAC для замены клапана.

Крышка радиатора

Если ни одно из вышеперечисленных решений не помогло, накройте радиатор простыней или одеялом, чтобы контролировать температуру в помещении. Однако очень важно использовать только одеяла и простыни из натуральных волокон , предпочтительно шерсти или хлопка. Синтетические волокна, такие как полиэстер и флис, могут плавиться.

Решения по долговременному перегреву котла

Приведенные выше предложения хороши в качестве краткосрочного решения, но в долгосрочной перспективе они приводят к более высоким счетам за отопление и не совсем комфортным устройствам. Здесь, в Althoff, мы можем помочь повысить эффективность и снизить затраты на электроэнергию с помощью модернизации котлов и радиаторов. Модернизация наших котлов включает установку зональных клапанов беспроводных радиаторов, которые могут увеличивать или уменьшать расход пара или горячей воды, протекающих по трубам здания.Эти клапаны работают, определяя температуру в отдельных зонах и автоматически регулируя расход. Затем мы можем установить регулируемый радиаторный клапан на каждом радиаторе, который отображает температуру в помещении и позволяет автоматически регулировать пар или горячую воду после достижения желаемой температуры.

В некоторых случаях вы можете решить, что замена радиатора в вашем здании — лучший вариант, чем модернизация. Если вы все же хотите установить новый котел в своем многоквартирном доме, многоквартирном доме или кооперативе, мы можем оценить ваши текущие котлы, рассчитать ваши потребности в отоплении и предоставить вам смету для замены вашего текущего котла.

Чтобы узнать больше о модернизации, модернизации и замене наших котлов в Чикаго, позвоните нам по телефону 800-225-2443.

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 п. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 п. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 н. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 н. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 н. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Назад 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb«`g`g`cb @

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции.Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о , ни о слесарном деле, ни о .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой « Полное руководство идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала продемонстрировать результаты. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное отопление — это приятное непрерывное тепло, как у камина.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель имеет следующие преимущества лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• В районе нет пыли
• относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихий.Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола системы составляют:

• радиаторам требуется меньше труб
• теплый пол требует значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту)
Радиаторы
• нагревают точечно (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
• Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
• подпольные системы невидимы
Радиаторы
• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция XPS.

Оказывается, водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безрезервуарный обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменника

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Дополнительная теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур не менее 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с настройкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другая важная переменная — скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что воде не хватает времени, чтобы остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, 18,3 "x 2,9", общая площадь 1,03 м², наружная резьба 3/4 "Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Полностью защищенная от идиота установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
• фитинги и клапаны можно свободно вращать после установки
• , вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Это действительно удивительно, что каждый может сделать с приспособлениями для укуса акулы без помощи водопроводчика (извините, Брайан (!)). Да, что такое укус акулы для сантехников, бесплатное программное обеспечение — для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это выглядело бы лучше, это было бы лучше, и в нем был бы бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся безбаквальным водонагревателем. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
2. безбаквальные водонагреватели включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каковы конкретные ограничения для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, попадающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два вида труб из PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, как и фитинги, и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это девтотип , так как это уже вторая попытка . Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть байпасный клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам понадобятся компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нагревать каждую комнату до разной температуры:

Следует использовать кронштейны для пола или кронштейны для стены?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, листами документации, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как сделай сам, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с ноль водопровода и водяного отопления, сможет сделать это любой !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не поделились системой, позволяющей делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA такой же большой, как наша галактика, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус болан полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые предположительно не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C.

No related posts.
