Подключение газовой варочной панели и газового духового шкафа: как правильно
От правильного монтажа зависят не только срок эксплуатации и бесперебойная работа газовой варочной панели и духового шкафа, но и безопасность жильцов. Поэтому подключение бытовых приборов к газовой магистрали рекомендуют проводить с помощью квалифицированных специалистов. О правилах и порядке работ при подключении газовой варочной панели и газового духового шкафа расскажем в статье.
Содержание
- Об установке варочных панелей и духовых шкафов
- Варочная панель
- Духовой шкаф
- Как правильно подключить газовую варочную панель и газовый духовой шкаф
- Газовый тройник для варочной панели и духового шкафа
- Заключение

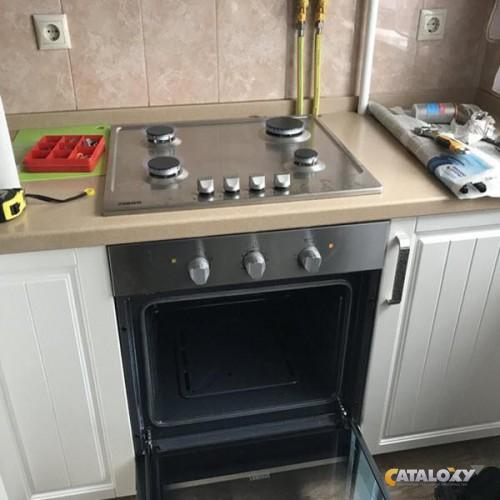

Об установке варочных панелей и духовых шкафов
Газовые варочные поверхности и духовки в зависимости от способа монтажа бывают зависимыми и автономными. В первом случае их располагают в одной нише. Этот способ установки экономит полезную площадь и актуален для небольших кухонь.
Во втором случае панель не зависит от духового шкафа. Их монтируют отдельно, в удобных для пользователя местах, но в пределах газового шланга.
Например, независимую духовку можно установить выше, чем принято. Это делает комфортнее процесс готовки, при этом устройство удобно очищать от загрязнений. Такой вариант расположения гармонично смотрится на просторной кухне.
Выбирая место для приборов, учитывают, что их не следует устанавливать близко к мойке и холодильнику. Рядом должна быть розетка достаточной мощности, ее располагают не ниже 10 см от пола.
Справка. Все действия по переносу и установке нового газового оборудования согласуют с газовой службой.

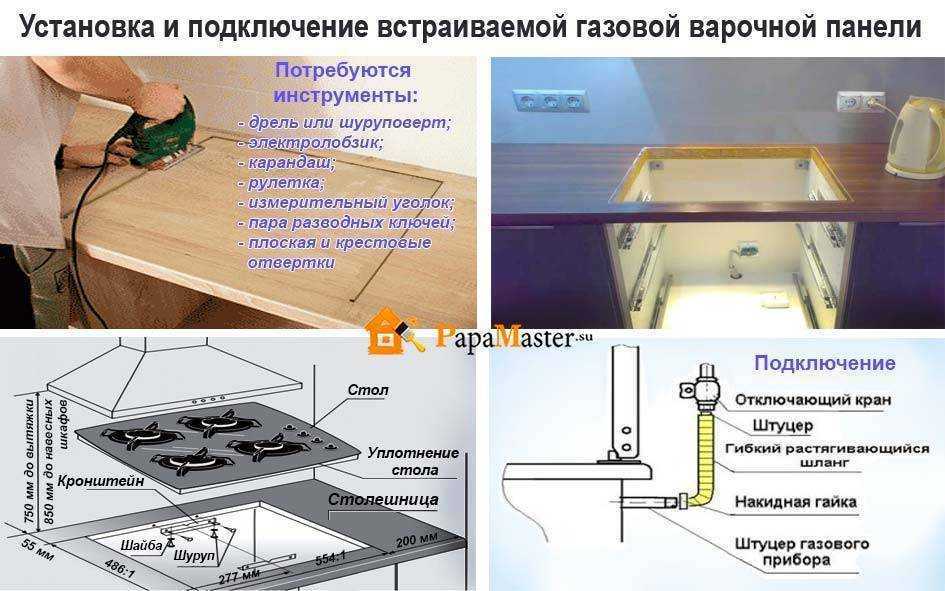

Варочная панель
Варочную панель устанавливают в столешницу: ее толщина должна быть не менее 38 мм, расстояние от края столешницы до бытового прибора — не меньше 5 см. Обычно в инструкции по эксплуатации к устройству указывают схему расположения и необходимые размеры поверхности.
Для монтажа в столешнице выпиливают отверстие под панель. Его края обрабатывают санитарным герметиком для защиты от влаги и осыпания. После этого устанавливают жиклеры, крепят сантехнический уголок и добавляют герметизирующую прокладку. На вход фиксируют гайку для крепления гибкой подводки.
На панель устанавливают монтажные планки, входящие в комплект, и встраивают в отверстие, которое перед установкой прокладывают уплотнителем. Устройство фиксируют с помощью скоб, затем ножом аккуратно обрезают выступающий уплотнитель.
Духовой шкаф
Чтобы встроить духовой шкаф, подготавливают нишу. Она должна быть ровной, без перекосов. Для обеспечения вентиляции соблюдают зазоры между стенками и бытовым прибором (5 см по бокам и сзади, 10 см снизу).
Духовку размещают подальше от легковоспламеняющихся и горючих материалов. Перед монтажом оборудования на задней стенке тумбы делают отверстия для шланга подачи газа и кабеля либо ее вообще убирают. Затем шкафчик устанавливают на место, выравнивают и помещают в него духовку, соблюдая зазоры.
Как правильно подключить газовую варочную панель и газовый духовой шкаф
После установки переходят к подсоединению приборов к газовой магистрали. Этот процесс лучше доверить специалистам газовых служб, так как неграмотные действия небезопасны и могут привести к аварийным ситуациям. При самостоятельном подключении следует соблюдать все нормы и правила.

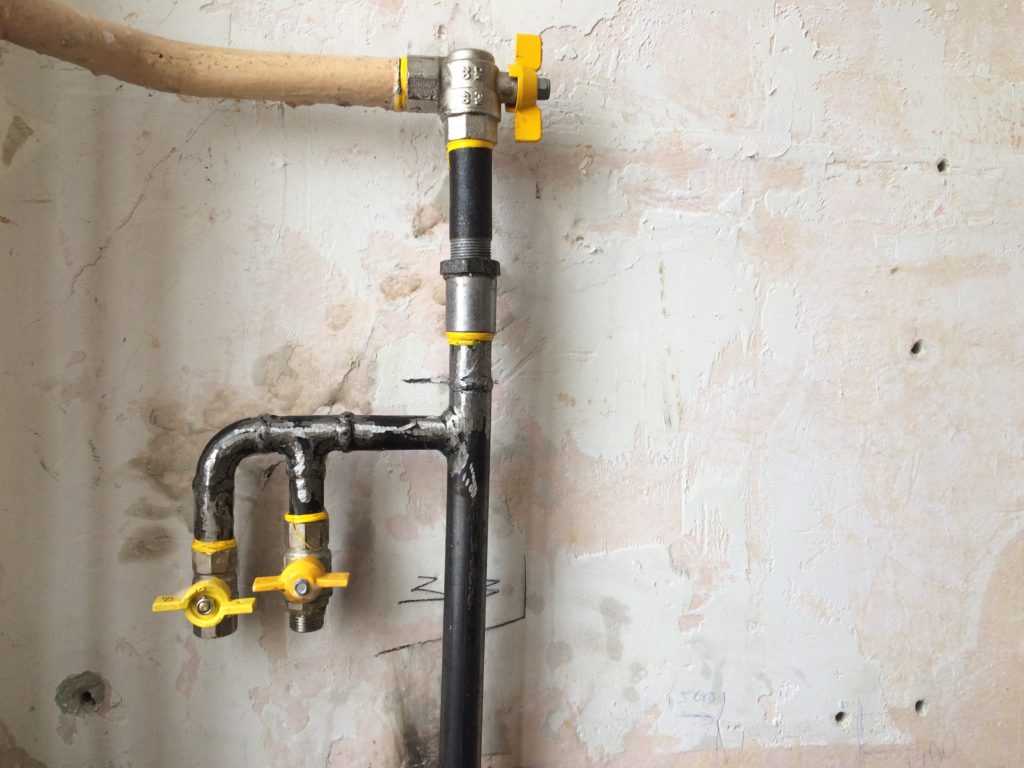

При одновременном подсоединении варочной панели и духового шкафа применяют две трубки подачи топлива.
Каждая из них оснащена отдельным краном, перекрывающим газ. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.
Дополнительный газовый кран устанавливают с помощью сварки, которую выполняет только газосварщик. Чтобы обеспечить полную безопасность, в газовый кран устанавливают диэлектрическую прокладку.
Для соединения применяют два типа элементов: гибкий шланг и металлическую трубу (стальную или медную). Второй тип соединения отличается надежностью, но он возможен, если техника установлена рядом с трубой.
Обычно подходит 0,5-дюймовая труба с наружной резьбой.
Чаще всего используют первый тип, так как гибкий шланг более удобный. При этом учитывают, что рукав должен быть цельным, не более 2 м. Его нельзя натягивать и пережимать. И трубу, и шланг присоединяют одинаково.
Если варочная поверхность оснащена функцией «электроподжиг», к газоснабжению ее рекомендуют подключать любым шлангом, кроме имеющих оплетку из металла. Они могут привести к возгоранию и взрыву газа, если произойдет короткое замыкание.
Важно! Перед подключением отключают подачу газа в квартиру или дом.
Сначала подключают варочную панель. Шланг подсоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона наматывают по часовой стрелке лен, который промазывают пастой для газа. Это уплотняет соединение. В гайку шланга вставляют уплотнительное кольцо. Части сначала соединяют руками, затем затягивают газовым ключом. Другой конец шланга пропускают через столешницу.
Затем его подсоединяют к сантехническому уголку, который закреплен на задней поверхности панели, используя лен и пасту.

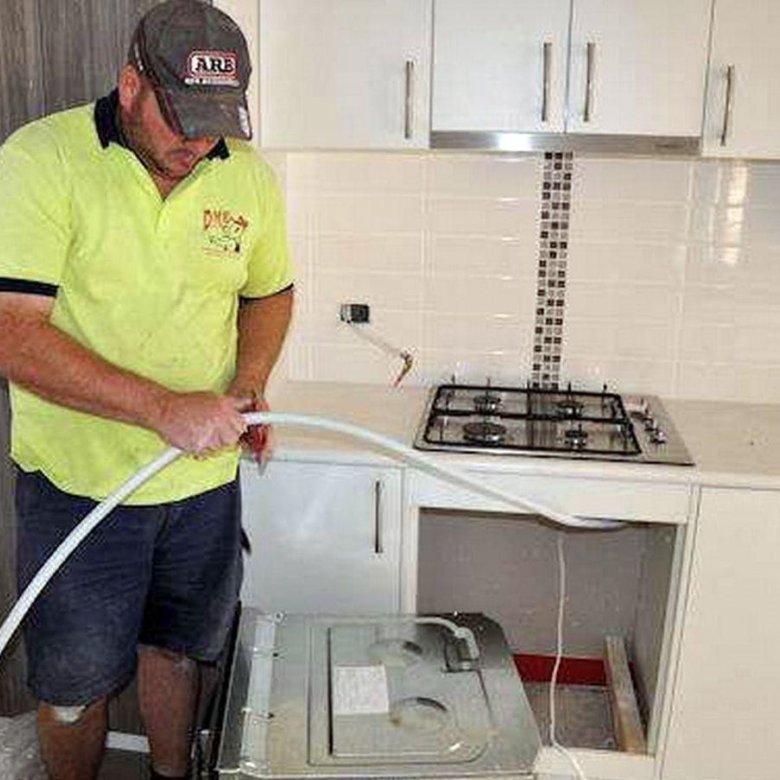

Затем переходят к подключению духового шкафа. Подводку присоединяют к газовой трубе через диэлектрическую вставку, уплотняя соединение с помощью льна и пасты. Другой конец пропускают через отверстие в нише и подключают к духовке, накручивая гайку по резьбе. Для герметичности применяют лен или фум-ленту.
После того как шланги будут присоединены, проверяют герметичность подключения с помощью мыльного раствора: им промазывают все соединения и открывают кран подачи газа. Если мыло начинает пениться, значит, происходит утечка, ее необходимо устранить. Когда установка выполнена правильно, пузырей нет.
Если техника оборудована грилем, электроподжигом, вентилятором и т. п., ее необходимо подключить к электросети. Для этого используют отдельную линию с заземлением. При этом электропровод не должен прикасаться к газовой трубе.
Его предельная температура нагрева — 70°С.
Внимание! Использование тройников и удлинителей запрещено.
После подключения оборудование встраивают в нишу и фиксируют с помощью креплений из комплекта. Затем проводят проверку работоспособности. На панели по очереди зажигают все конфорки. Пламя должно быть голубовато-фиолетовым, равномерным, без перерывов и всполохов. Если сбоев нет, на панель устанавливают решетку для посуды.
Затем проверяют работоспособность духового шкафа, включив его по инструкции. Если он работает корректно, значит, монтаж прошел успешно.
Проверку герметичности должен осуществить работник газовой службы. Он составляет заключение и делает отметку в газовой книжке с указанием марки и серийного номера новой техники, типом соединения и датой подключения.
Совет. До проверки специалистом новым оборудованием пользоваться не рекомендуют.

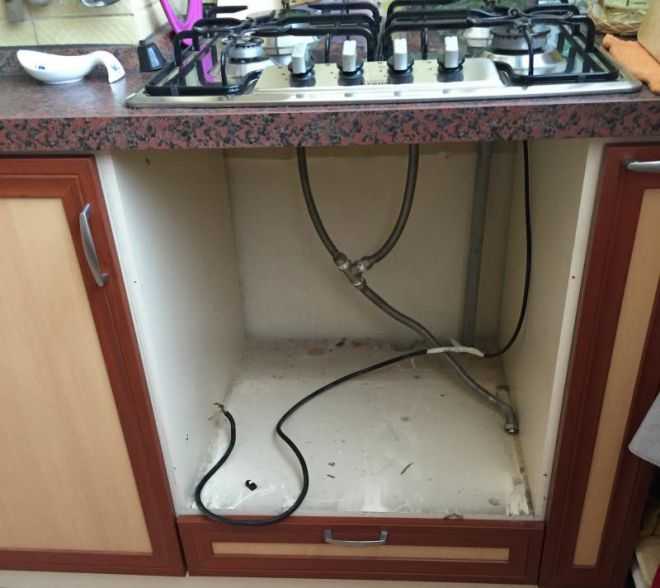

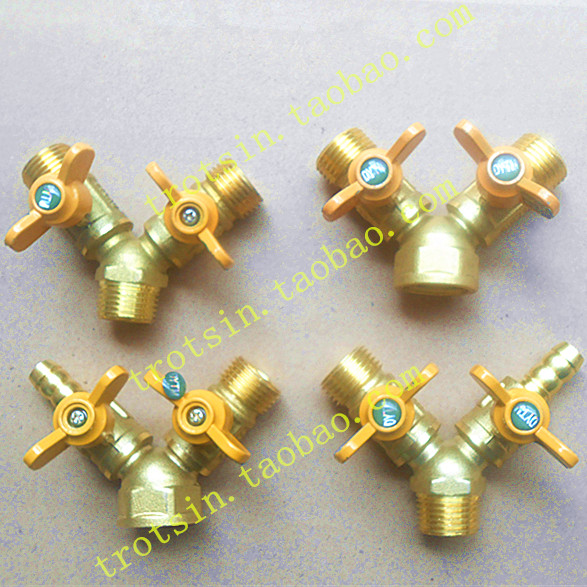

Газовый тройник для варочной панели и духового шкафа
Каждый газовый прибор, согласно СНиП, должен быть оснащен отдельным краном.
Также исключаются дополнительные соединения между краном и оборудованием.
При одновременном подключении варочной панели и духового шкафа необходимо два отвода, использование тройника не допускается. Разводку трубы могут осуществлять только работники газовых служб с помощью сварки.
При самостоятельном подключении к газоснабжению с применением газового тройника для варочной панели и духового шкафа оборудование теряет гарантию производителя. Это также грозит штрафными санкциями от обслуживающей газовой компании.
Заключение
Подключение варочной поверхности и духовки требует наличия специальных знаний и навыков. В любом случае лучше обратиться к профессионалам. Чтобы избежать штрафов и переделок, все действия, связанные с газовым оборудованием, следует согласовывать с газовыми службами.
Смотрите это видео на YouTube
Подключение газовой варочной панели и газового духового шкафа: как правильно
От правильного монтажа зависят не только срок эксплуатации и бесперебойная работа газовой варочной панели и духового шкафа, но и безопасность жильцов.
Поэтому подключение бытовых приборов к газовой магистрали рекомендуют проводить с помощью квалифицированных специалистов. О правилах и порядке работ при подключении газовой варочной панели и газового духового шкафа расскажем в статье.
Содержание
- Об установке варочных панелей и духовых шкафов
- Варочная панель
- Духовой шкаф
- Как правильно подключить газовую варочную панель и газовый духовой шкаф
- Газовый тройник для варочной панели и духового шкафа
- Заключение
Об установке варочных панелей и духовых шкафов
Газовые варочные поверхности и духовки в зависимости от способа монтажа бывают зависимыми и автономными. В первом случае их располагают в одной нише. Этот способ установки экономит полезную площадь и актуален для небольших кухонь.
Во втором случае панель не зависит от духового шкафа. Их монтируют отдельно, в удобных для пользователя местах, но в пределах газового шланга.
Например, независимую духовку можно установить выше, чем принято.
Это делает комфортнее процесс готовки, при этом устройство удобно очищать от загрязнений. Такой вариант расположения гармонично смотрится на просторной кухне.
Выбирая место для приборов, учитывают, что их не следует устанавливать близко к мойке и холодильнику. Рядом должна быть розетка достаточной мощности, ее располагают не ниже 10 см от пола.
Справка. Все действия по переносу и установке нового газового оборудования согласуют с газовой службой.
Варочная панель
Варочную панель устанавливают в столешницу: ее толщина должна быть не менее 38 мм, расстояние от края столешницы до бытового прибора — не меньше 5 см. Обычно в инструкции по эксплуатации к устройству указывают схему расположения и необходимые размеры поверхности.
Для монтажа в столешнице выпиливают отверстие под панель. Его края обрабатывают санитарным герметиком для защиты от влаги и осыпания. После этого устанавливают жиклеры, крепят сантехнический уголок и добавляют герметизирующую прокладку.
На вход фиксируют гайку для крепления гибкой подводки.
На панель устанавливают монтажные планки, входящие в комплект, и встраивают в отверстие, которое перед установкой прокладывают уплотнителем. Устройство фиксируют с помощью скоб, затем ножом аккуратно обрезают выступающий уплотнитель.
Духовой шкаф
Чтобы встроить духовой шкаф, подготавливают нишу. Она должна быть ровной, без перекосов. Для обеспечения вентиляции соблюдают зазоры между стенками и бытовым прибором (5 см по бокам и сзади, 10 см снизу).
Духовку размещают подальше от легковоспламеняющихся и горючих материалов. Перед монтажом оборудования на задней стенке тумбы делают отверстия для шланга подачи газа и кабеля либо ее вообще убирают. Затем шкафчик устанавливают на место, выравнивают и помещают в него духовку, соблюдая зазоры.
Как правильно подключить газовую варочную панель и газовый духовой шкаф
После установки переходят к подсоединению приборов к газовой магистрали. Этот процесс лучше доверить специалистам газовых служб, так как неграмотные действия небезопасны и могут привести к аварийным ситуациям.
При самостоятельном подключении следует соблюдать все нормы и правила.
При одновременном подсоединении варочной панели и духового шкафа применяют две трубки подачи топлива.
Каждая из них оснащена отдельным краном, перекрывающим газ. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.
Дополнительный газовый кран устанавливают с помощью сварки, которую выполняет только газосварщик. Чтобы обеспечить полную безопасность, в газовый кран устанавливают диэлектрическую прокладку.
Для соединения применяют два типа элементов: гибкий шланг и металлическую трубу (стальную или медную). Второй тип соединения отличается надежностью, но он возможен, если техника установлена рядом с трубой. Обычно подходит 0,5-дюймовая труба с наружной резьбой.
Чаще всего используют первый тип, так как гибкий шланг более удобный. При этом учитывают, что рукав должен быть цельным, не более 2 м. Его нельзя натягивать и пережимать. И трубу, и шланг присоединяют одинаково.
Если варочная поверхность оснащена функцией «электроподжиг», к газоснабжению ее рекомендуют подключать любым шлангом, кроме имеющих оплетку из металла. Они могут привести к возгоранию и взрыву газа, если произойдет короткое замыкание.
Важно! Перед подключением отключают подачу газа в квартиру или дом.
Сначала подключают варочную панель. Шланг подсоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона наматывают по часовой стрелке лен, который промазывают пастой для газа. Это уплотняет соединение. В гайку шланга вставляют уплотнительное кольцо. Части сначала соединяют руками, затем затягивают газовым ключом. Другой конец шланга пропускают через столешницу. Затем его подсоединяют к сантехническому уголку, который закреплен на задней поверхности панели, используя лен и пасту.
Затем переходят к подключению духового шкафа. Подводку присоединяют к газовой трубе через диэлектрическую вставку, уплотняя соединение с помощью льна и пасты.
Другой конец пропускают через отверстие в нише и подключают к духовке, накручивая гайку по резьбе. Для герметичности применяют лен или фум-ленту.
После того как шланги будут присоединены, проверяют герметичность подключения с помощью мыльного раствора: им промазывают все соединения и открывают кран подачи газа. Если мыло начинает пениться, значит, происходит утечка, ее необходимо устранить. Когда установка выполнена правильно, пузырей нет.
Если техника оборудована грилем, электроподжигом, вентилятором и т. п., ее необходимо подключить к электросети. Для этого используют отдельную линию с заземлением. При этом электропровод не должен прикасаться к газовой трубе. Его предельная температура нагрева — 70°С.
Внимание! Использование тройников и удлинителей запрещено.
После подключения оборудование встраивают в нишу и фиксируют с помощью креплений из комплекта. Затем проводят проверку работоспособности. На панели по очереди зажигают все конфорки.
Пламя должно быть голубовато-фиолетовым, равномерным, без перерывов и всполохов. Если сбоев нет, на панель устанавливают решетку для посуды.
Затем проверяют работоспособность духового шкафа, включив его по инструкции. Если он работает корректно, значит, монтаж прошел успешно.
Проверку герметичности должен осуществить работник газовой службы. Он составляет заключение и делает отметку в газовой книжке с указанием марки и серийного номера новой техники, типом соединения и датой подключения.
Совет. До проверки специалистом новым оборудованием пользоваться не рекомендуют.
Газовый тройник для варочной панели и духового шкафа
Каждый газовый прибор, согласно СНиП, должен быть оснащен отдельным краном. Также исключаются дополнительные соединения между краном и оборудованием.
При одновременном подключении варочной панели и духового шкафа необходимо два отвода, использование тройника не допускается.
Разводку трубы могут осуществлять только работники газовых служб с помощью сварки.
При самостоятельном подключении к газоснабжению с применением газового тройника для варочной панели и духового шкафа оборудование теряет гарантию производителя. Это также грозит штрафными санкциями от обслуживающей газовой компании.
Заключение
Подключение варочной поверхности и духовки требует наличия специальных знаний и навыков. В любом случае лучше обратиться к профессионалам. Чтобы избежать штрафов и переделок, все действия, связанные с газовым оборудованием, следует согласовывать с газовыми службами.
Смотрите это видео на YouTube
DIY: Как установить газовую плиту | Home Matters
Пришло время заменить или установить новую газовую плиту? Вы можете самостоятельно установить духовку на газовой плите, воспользовавшись советами экспертов Home Matters по установке своими руками.
Если вы слишком много раз ремонтировали газовую плиту, возможно, пришло время ее заменить.
Наем профессионала для установки газовой плиты может стоить вам несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы вернетесь к жарке бекона в кратчайшие сроки.
СТОП: Прежде чем приступить к замене газовой плиты, проверьте местные правила и постановления, чтобы убедиться, что домовладелец разрешает установку.
Хотите, чтобы профессионал заменил вашу сломанную плиту? Нужен профессионал сейчас? Закажите квалифицированного специалиста по ремонту дома с помощью American Home Shield ProConnect всего за несколько кликов. Нажмите здесь, чтобы забронировать сейчас. *Доступно на большинстве основных рынков. Услуги зависят от рынка.
Материалы:
- Гибкий гофрированный газовый соединитель
- Гаечный ключ
- Жёлтая тефлоновая лента для соединения труб
- Детектор утечки газа или жидкое мыло
Шаг 1.
Приобретите подходящий разъем для газовой плиты Совет по безопасности: При установке газовой плиты ни в коем случае нельзя использовать разъем повторно. Поэтому, прежде чем начать, зайдите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка правильного соединителя — самый важный шаг к безопасной установке. Ищите эти вещи:
- Убедитесь, что на нем четко указан «диапазон».
- Купите соединитель, который поставляется с необходимыми фитингами концевого соединителя. Обычно газовая линия имеет диаметр 1/2 дюйма. черная труба с резьбой, а соединение с плитой будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма. примерка. Если вы не можете найти разъем с нужными вам концевыми фитингами, используйте на линии черный фитинг для газовой трубы, чтобы приспособить концевые фитинги.
- Возьмите соединитель достаточной длины, чтобы между плитой и стеной было место для работы.
Шаг 2: Вытяните диапазон
Вытяните диапазон и перекройте газовый кран (он закрыт, когда рычаг находится под прямым углом к трубе). Выключатель будет либо расположен за полигоном, либо в подвале чуть ниже. Если у вас нет отключения, самое время добавить его для вашей безопасности.
Шаг 3. Оберните трубную резьбу
Дважды оберните желтую тефлоновую ленту для соединения труб вокруг резьбы по часовой стрелке. 1/2 дюйма. х 3/4 дюйма. муфта вмещает 3/4-дюйм. фитинг торцевого соединителя, так как соединители с 1/2-дюйм. концевые фитинги на обоих концах не всегда доступны.
Шаг 4: Подсоедините соединитель к газовой линии
Снимите фитинг концевого соединителя, оберните нескошенный конец тефлоновой лентой и прикрутите его к газовой линии. Совет по безопасности: ВСЕГДА используйте оба концевых фитинга и НИКОГДА не накручивайте соединительные гайки на черный газовый фитинг или трубу, иначе утечка будет гарантирована.
Кроме того, будьте осторожны, чтобы не перегнуть разъем и не сделать резких изгибов.
Шаг 5. Используйте уличный отвод
Винт на 1/2 дюйма. х 1/2 дюйма. Улица локоть в районе газового порта. Затем вкрутите другой концевой фитинг соединителя в уличное колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.
Шаг 6. Затяните гайки
Затяните гайки соединителя на двух концевых фитингах соединителя, убедившись, что трубка прижата к фитингу прямо. Совет по безопасности: НЕ используйте тефлоновую ленту на этих резьбах, так как это может помешать уплотнению.
Шаг 7. Проверка на наличие утечек
ВАЖНО: Всегда проверяйте свою работу на наличие утечек. Откройте газовый кран (вертикальное положение) и зажгите горелки плиты примерно на минуту, чтобы выпустить воздух из газовой линии. Затем обрызгайте все стыки детектором утечки газа (продается в бытовых центрах). Вы также можете использовать теплую мыльную воду.
Если вокруг соединения есть пузыри, это указывает на утечку. Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.
Шаг 8: Установите новую печь на место
Если утечек не обнаружено, установите новую печь на место и убедитесь, что все выровнено. Когда все готово, пора готовить!
Источники:
https://www.familyhandyman.com/project/how-to-install-a-gas-stove-without-dangerous-leaks/
Вам нужна помощь с плитой? AHS ProConnect предлагает Ремонт плит рядом с вами .
Получите доступную предварительную цену при использовании ProConnect для ремонта вашей бытовой техники. Забронируйте онлайн прямо сейчас. *Доступно на большинстве основных рынков. Услуги зависят от рынка.
AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.
НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.
Схемы цеха
Установка газовой плиты и газовой духовки из одной газовой трубы
привет, в настоящее время у меня есть отдельно стоящая газовая плита, и я купил отдельную газовую плиту и газовую духовку, я посмотрел на текущее соединение на моей плите, и есть только один шланг, идущий от газовой трубы к задней части моей плиты, как бы я быть в состоянии иметь 2 подачи, поступающие из этой газовой трубы, так как я не уверен, что это простая работа для газовщика или это очень дорого, просто хотел немного информации, прежде чем искать кого-то, кто выполнит эту работу, спасибо
7
7 ответов от инженеров-газовиков MyBuilder
Лучший ответ
водопровод и отопление
Пемброк Док • На сайте с 22 апр 2015 • 4 рабочие места, 100% положительный обратная связь
Привет, я газовщик, в зависимости от ваших газовых приборов, вы просто запустите новую подачу к новому газовому устройству, и если какое-либо устройство будет недостаточно загазовано (недостаточно газа для их подачи), вам придется модернизировать существующий трубопровод до больший размер, т.
2015-04-23T09:25:03+01:00
Ответ получен 23 апреля 2015 г.
Бетчворт • На сайте с 23 января 2014 г. • 4 рабочие места, 75% положительных результатов обратная связь
Если подумать, практически во все дома, где есть газ, идет одна труба. Затем он разветвляется (разделяется) на подачу газа ко всем без исключения газовым приборам в доме. Единственное, что может быть проблемой, это если потребность в газе… если все приборы будут включены одновременно… превышает количество газа, которое может быть доставлено через газопровод.
2014-03-31T16:15:02+01:00
Ответ получен 31 марта 2014 г.
Hayre Property Services
Бирмингем • На сайте с 26 февраля 2013 г. • 3 рабочие места, 100% положительный обратная связь
газовый слесарь врежется в газовую линию и сделает новое соединение с газовой плитой с помощью жесткой трубы и модернизирует соединение для газовой духовки.
2013-05-04T15:05:01+01:00
Ответ получен 4 мая 2013 г.
ДЭЙ Сантехника и отопление ООО
Лондон • На сайте с 12 ноября 2018 г.
•
Пока нет отзывов
просто подсоедините существующую газовую трубу тройником, а к варочной панели используйте жесткую трубу
2019-01-19T22:40:02+00:00
Ответ получен 19 января 2019 г.
Усовершенствованное синее пламя
Carshalton • На сайте с 14 сент. 2020 • 2 рабочие места, 100% положительный обратная связь
Сначала мы должны определить, сколько у вас приборов и их киловатт, а затем мы должны определить размер газовой трубы; если газовая труба слишком маленькая, то мы должны перейти на большую. Что касается цены, то, если у вас уже установлена газовая труба диаметром 28 мм, она должна быть очень дешевой; но если у вас газовая труба диаметром 22 мм (что наиболее характерно для большинства домов), это может быть довольно дорого, потому что вам придется модернизировать всю трубу.
Надеюсь это поможет!
2022-02-13T09:30:03+00:00
Ответ дан 13 февраля 2022 г.
Сантехника и отопление высокогорных пляжей
Лоутон • На сайте с 5 мая 2022 г. • 2 рабочие места, 100% положительный обратная связь
Если у вас уже есть отдельно стоящая газовая плита, то газовая подача, вероятно, будет достаточной для питания плиты и духовки. Проблема, с которой вы можете столкнуться, заключается в том, что вам нужна прилавок и тумба, к которым можно было бы подогнать плиту и духовку. Если все на месте, то установка довольно проста. Установка обоих стоит около 150-200 фунтов стерлингов.
2022-05-12T15:40:02+01:00
Ответ получен 12 мая 2022 г.
Wiz Отопление
Уэст-Моулси • На сайте с 9 января 2023 г. •
Как и все остальные здесь, вы можете отсоединить и удлинить дополнительную линию для питания отдельной духовки/варочной панели. Но я бы сказал, что вам нужно определить количество газовых приборов и их ввод кВт в собственность, чтобы определить, какой размер трубы протянуть от существующей газовой линии. Что бы вы ни подходили, любой инженер-газовик должен будет рассчитать и убедиться, что диаметр расширяемой трубы допускает падение газа из счетчика менее чем на 1 мбар.
