чертежи и пошаговая инструкция —

Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками.

Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

• Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
• Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
• Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
• Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
• Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
• Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

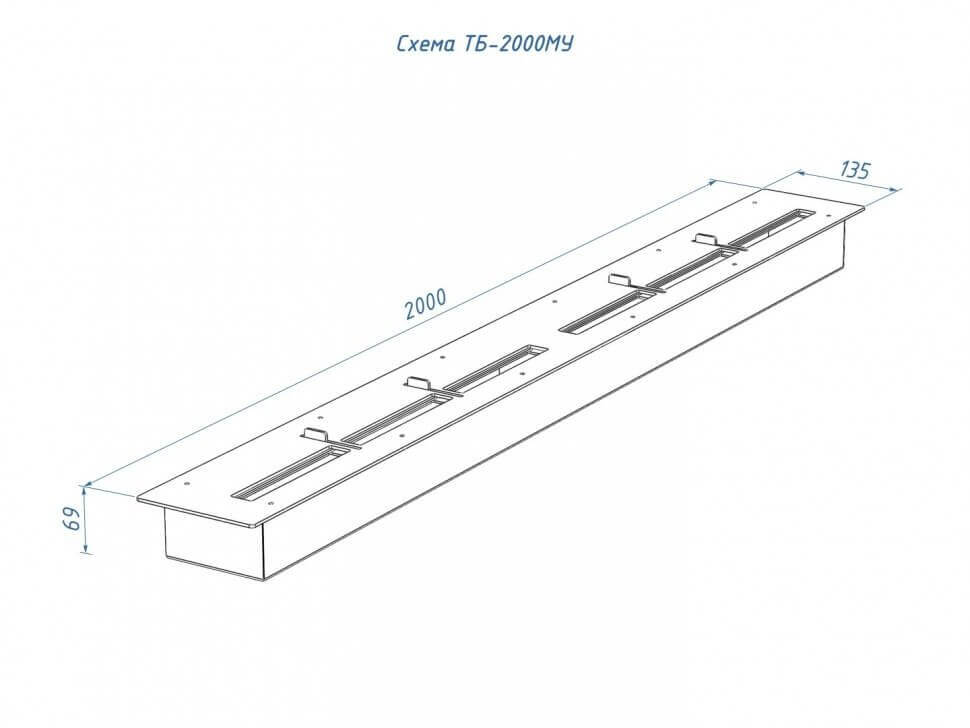

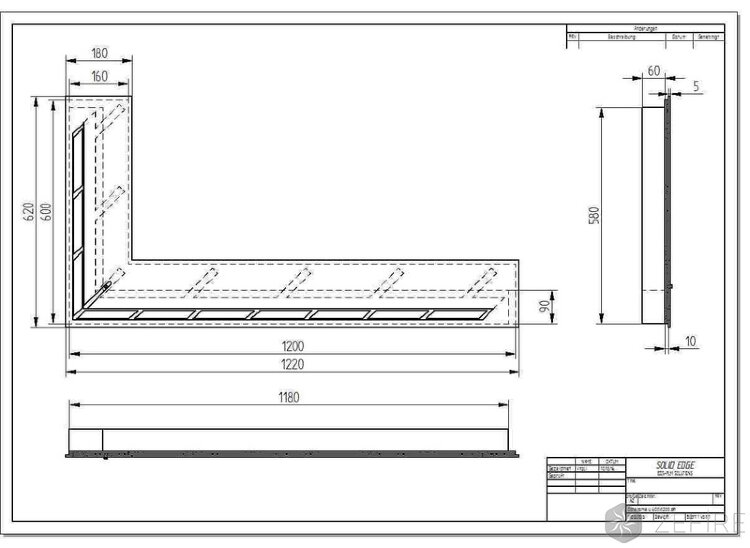

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

1. Разметить стену и разрезать гипсокартон на подходящие куски.
2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
3. Гипсокартон крепится к стене саморезами.
4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья.

Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

• Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
• Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
• Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
• Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:

Биокамин своими руками: пошаговая инструкция, чертежи, изготовление

Краткое содержание

• 1 Биокамин и принцип его работы
• 2 Самостоятельное изготовление камина
• 3 Видео: Биокамин самодельный

Биокамин и принцип его работы

Ни одно устройство нельзя сделать без понимания его принципа работы. Камин состоит из таких элементов:

Декоративный биокамин своими руками

• Топливный бак – любая емкость, размеры которой зависят от самого биокамина. Чем он больше, тем крупнее нужно делать топливный бак.
• Этанол – биологическое топливо, которое подается через фитиль к горелке.
• Очаг – место сгорания этанола (камин работает на биотопливе).
• Портал – форма для очага. Этот элемент делается из разных материалов, поскольку он выполняет декоративную функцию.

Схема горения устройства следующая. Этанол пропитывает ткань и поднимается, где располагается устройство биокамина – очаг. Процесс горения сопровождается выделением тепла. Среднего биокамина достаточно для отопления квартиры в 20 м2. Рассматриваемый тип устройства хорош тем, что он не выделяет опасных продуктов горения для здоровья и предметов интерьера квартиры.

[ads-mob-1][ads-pc-1]

Самостоятельное изготовление камина

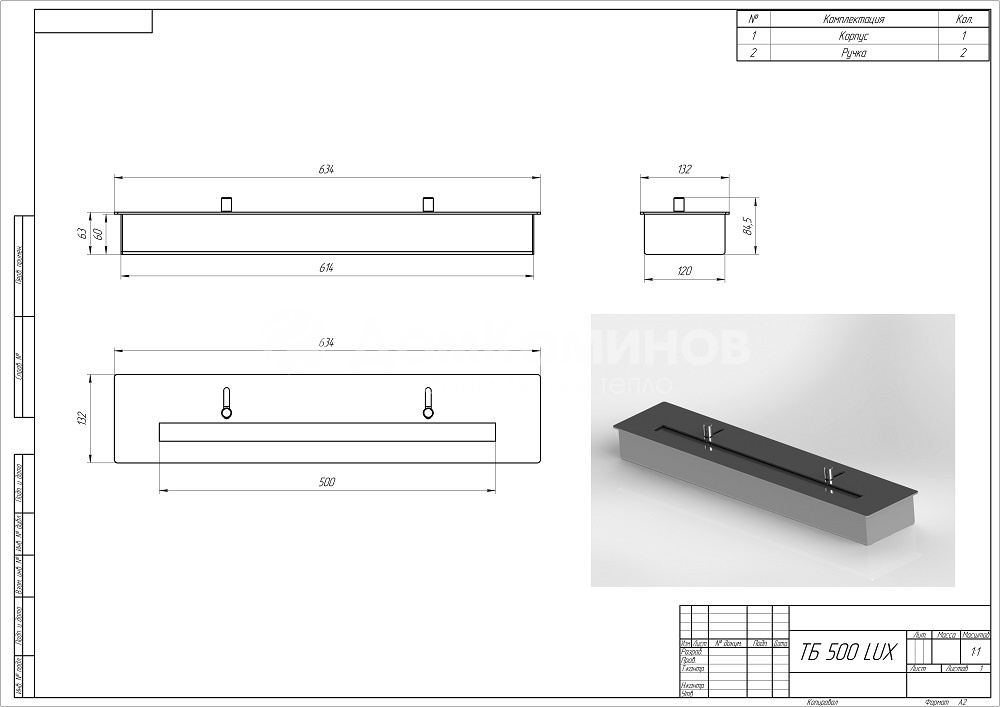

Чертеж горелки биокамина

Материалы для современного отопительного устройства есть в хозяйстве у каждого. Вам понадобится: оконное стекло (наверняка они где-то завалялись после ремонта дома), фитиль (в качестве его основы можно взять любую ткань), банка из нержавейки и решетка, герметик и инструменты.

Начинать делать камин необходимо с основания. Самодельный биокамин – это простой механизм, который можно сделать в домашних условиях.

• Основание. Для соблюдения пропорций необходимо сделать чертеж. Для биокамина неплохо подходит металлическая основа. В основании располагается керамическая декоративная горелка, поэтому оно должно быть максимально просторным. Инструкция по изготовлению основания для отопительного устройства требует установки небольших бортиков по всей окружности подставки для камина. Такая схема позволит поставить на основу решетку.
• Топливный бак. Материалы емкости для топлива обязательно должны быть металлическими, в принципе, как и все комплектующие для биокаминов. Он вырезается из старой консервной банки, объемом от 0,2 до 0,5 л. В бак вставляется фитиль. Миниатюрный настольный биокамин
• Решетка из нержавейки. Керамическая сетка для биокамина не подходит, поскольку она плохо переносит постоянное воздействие высоких температур. Для решетки подбирается монолитный блок с ячейкой от 5 до 15 мм с учетом того, что на ней еще будет стоять топка для биокамина. Вообще, горелка для биокамина своими руками делается достаточно просто: берется фитилек и вставляется в металлическую емкость с топливом и горелка готова.
• Каркас для устройства. Материалы для каркаса могут быть разными, однако, для его создания лучше использовать старое стекло. Стеклорезом вырезаем 4 кусочка стекла одинаковых размеров. Внимательно смотрите на чертеж и тщательно соблюдайте все размеры каркаса. Заготовки из стекла надо скрепить между собой при помощи герметика. Инструкция говорит, что делать это лучше с помощником – один человек держит стекло, а другой аккуратно наносит герметизирующие материалы по всем стыкам. Перед началом герметизации стекло следует протереть от пыли. Топка для боикамина помещается за стекло.

С основными составляющими камина мы разобрались. Теперь осталось собрать все это воедино. Все работы по сборке отопительного устройства лучше делать на улице при качественном освещении.

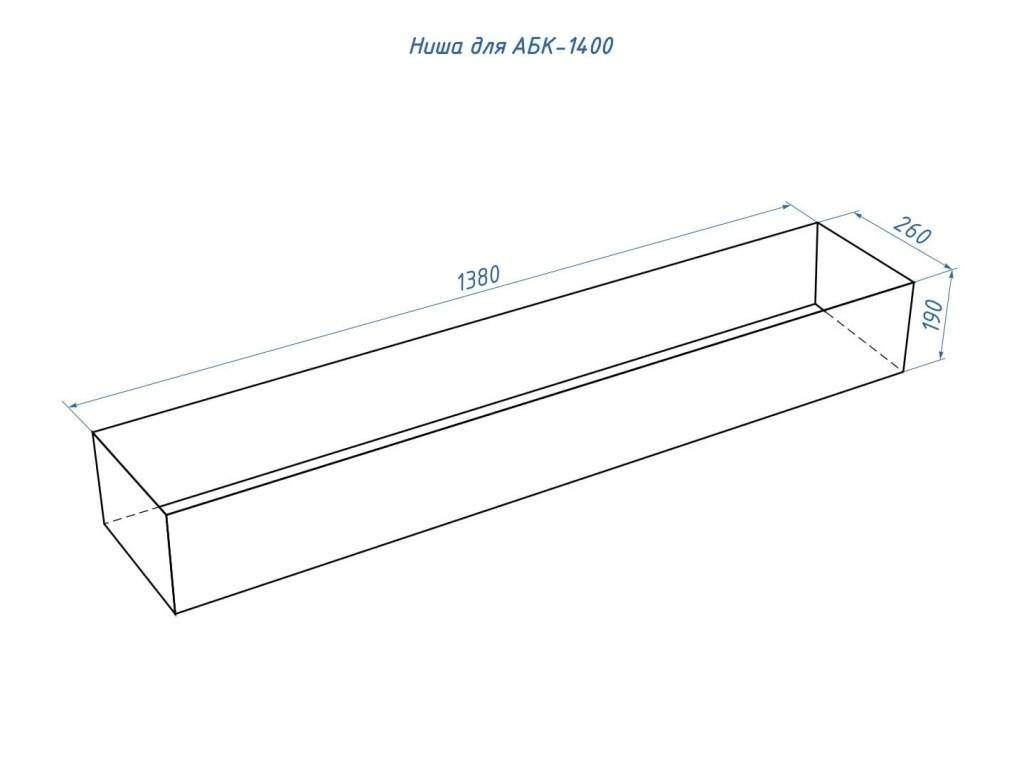

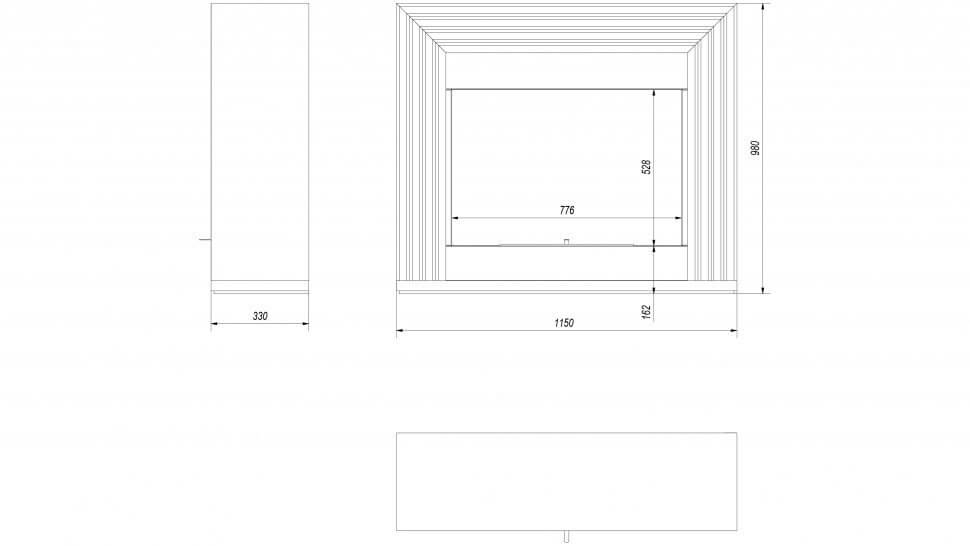

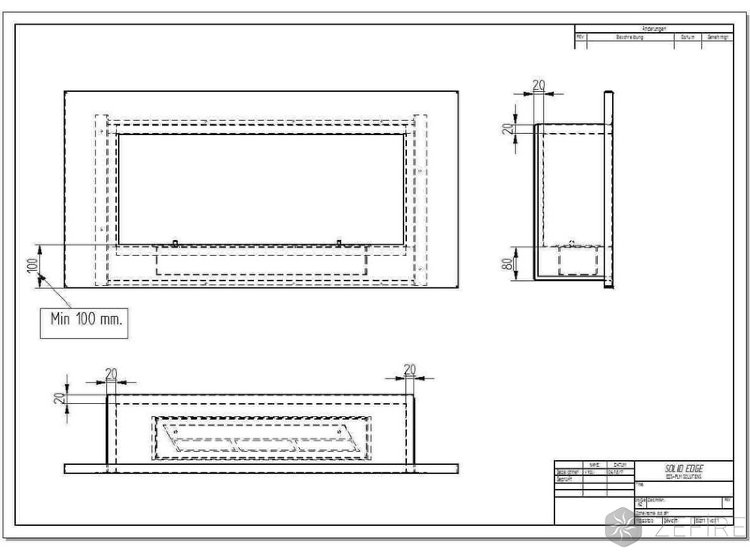

Чертеж биокамина

Итак, биокамин своими руками начинает собираться с приготовленного основания. Перед началом работы положите недалеко от себя чертежи, они еще пригодятся в процессе сборки. Металлическое основание ставится на удобную поверхность. Дальше в заготовку помещается топливный бак, который закрепляется при помощи дюбелей или заклепок, сделать которые можно самостоятельно.

После установки бака блок основания накрывается металлической решеткой. Устанавливается она на настольный камин на заранее изготовленные ободки. Стоит отметить, что металлическую сетку закреплять необязательно, поскольку из такого положения она никуда не денется. Что касается декораций, то сделанный самостоятельно биокамин можно украсить при помощи камней и других негорючих декоративных элементов.

На металлический блок ставится уже скрепленное воедино стекло. Процесс установки стекла надо делать максимально аккуратно и без резких движений. Помните, у вас в руках не находится керамическая плитка, а хрупкое стекло. Бак не должен находиться слишком близко к стеклу, поскольку при нагревании оно может лопнуть и повредить блок или предметы интерьера.

Установка биокамина

На этом этапе изготовление отопительного устройства заканчивается. Осталось только проверить его работоспособность. Первый запуск надо делать по правилам: сначала снимается сетка с декорациями и отставляется в сторону. Стоит отметить, что это делать необходимо каждый раз при наполнении бака топливом. Эта процедура проводится в целях сохранности предметов интерьера, поскольку сделанный биокамин своими руками не дает гарантий полной безопасности.

Емкость для топлива нельзя наполнять полностью этанолом, оставьте 1/3 бака пустым. Готовое оборудование накрывается обратно решеткой и поджигается. Если все сделано правильно, то оно будет гореть синим пламенем. Повторная заправка горелки производится только после полного выгорания топлива.

[ads-pc-2][ads-mob-2]

Видео: Биокамин самодельный
