Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

• однотрубное;
• двухтрубное.

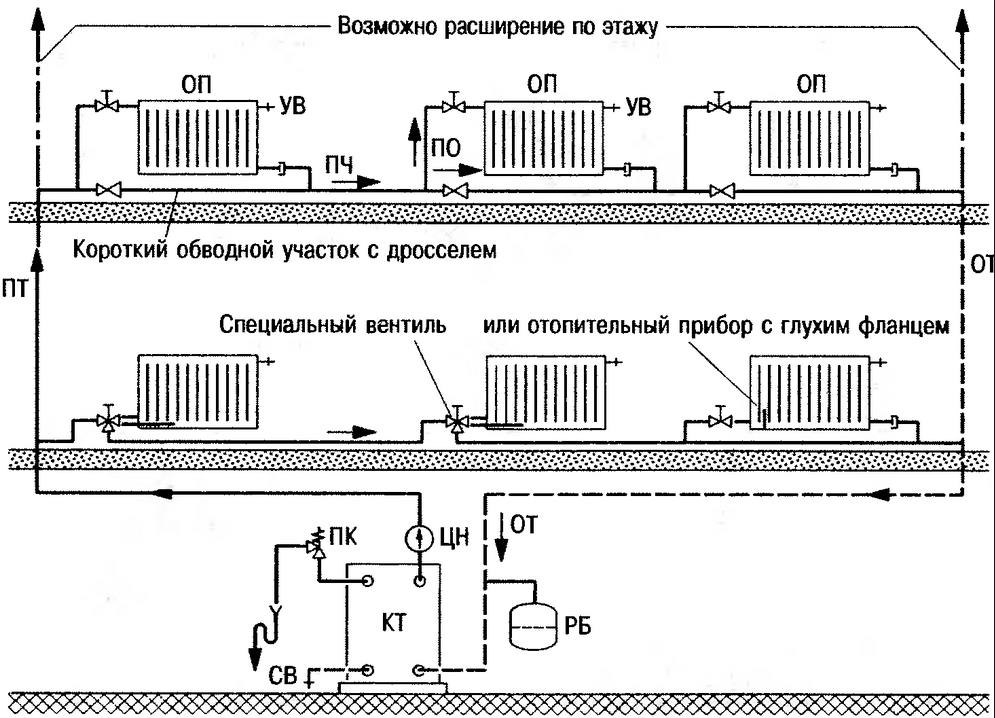

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

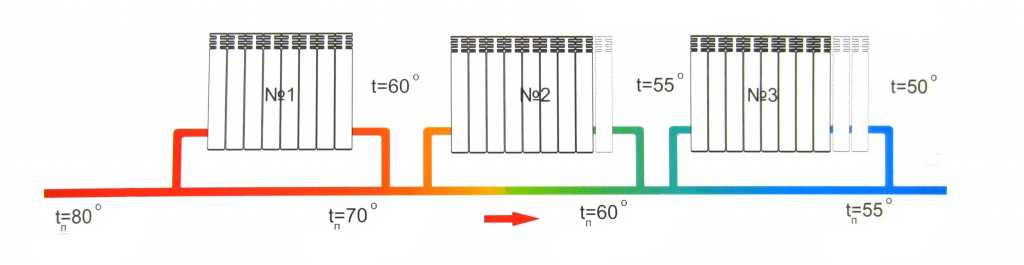

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

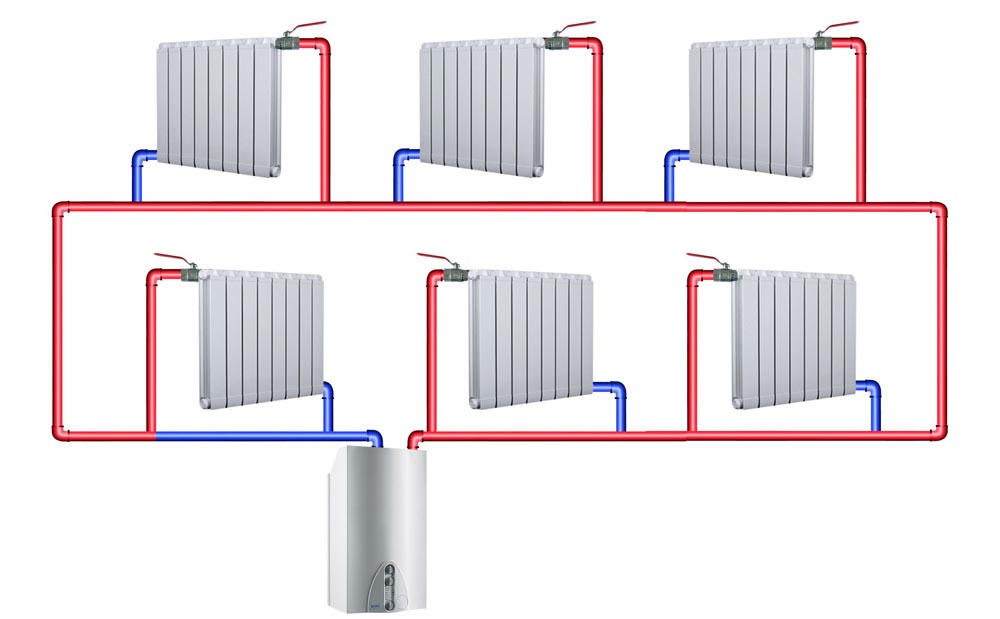

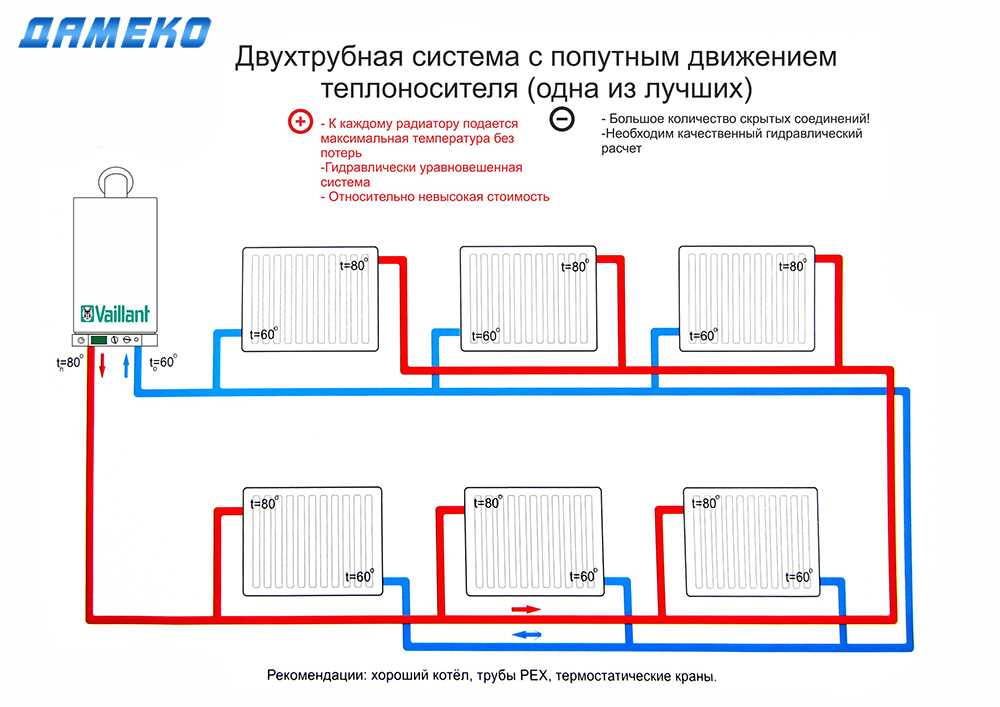

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

• горизонтальные;
• вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.

Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

• Чугунные радиаторы
• биметаллические радиаторы
• стальные радиаторы

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Содержание статьи

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

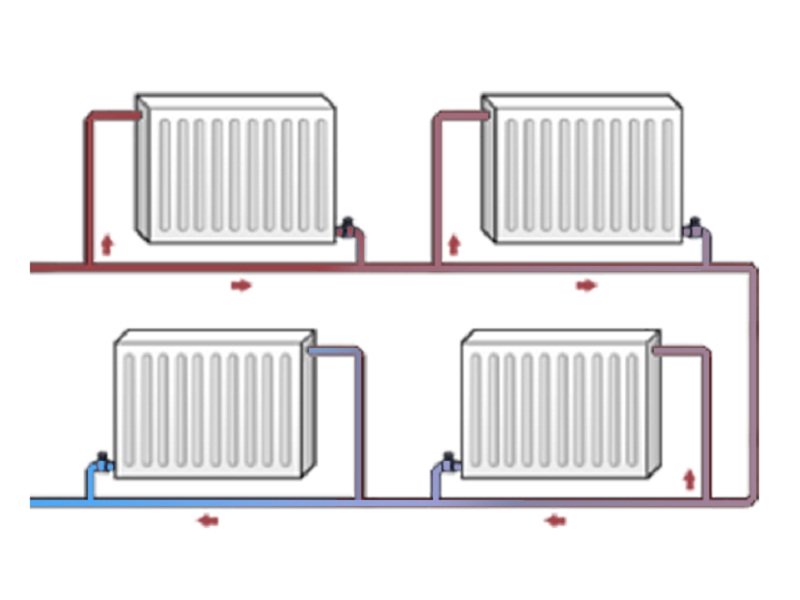

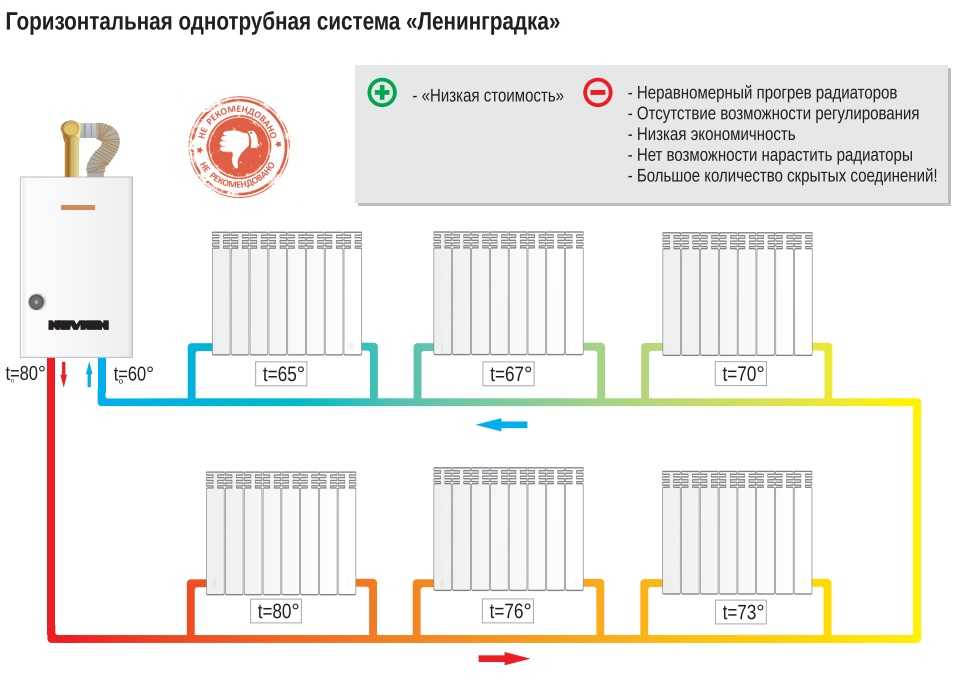

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

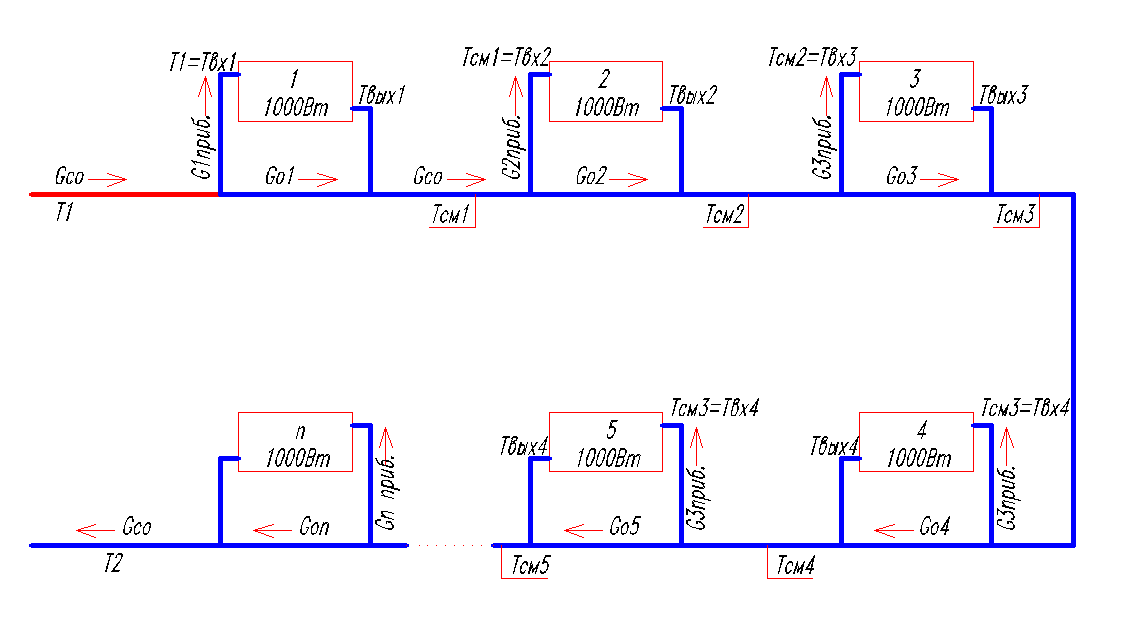

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

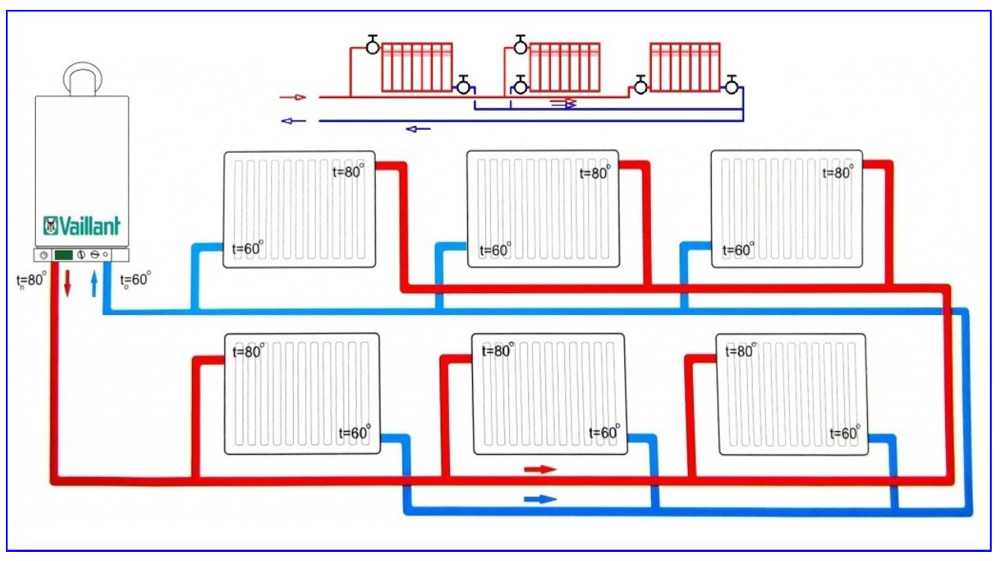

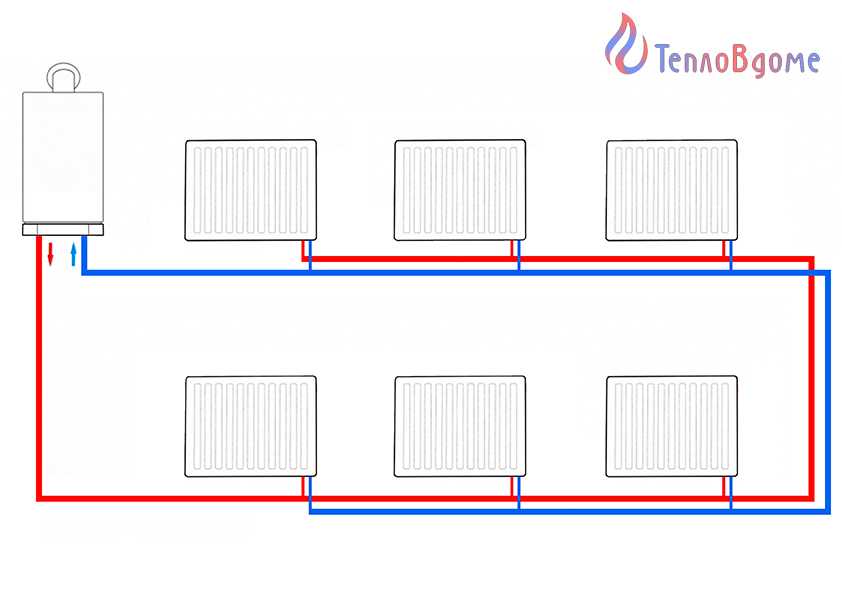

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1.

Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Шумный радиатор: лязгает ли ваша система отопления?

Вы когда-нибудь крепко спали и внезапно просыпались от громкого лязгающего звука, исходящего из радиатора? Проблема может быть такой же простой, как захваченные пузырьки воздуха, но удары и лязг радиатора часто представляют собой нечто большее, чем просто неприятность. Они могут быть предупредительным звоночком о более серьезной проблеме.

Это также может вас заинтересовать: Как устранить течь радиатора за 4 шага Возможно, вы сможете устранить небольшие проблемы самостоятельно, обладая небольшими знаниями и несколькими основными инструментами. Тем не менее, для большинства ремонтов потребуется помощь опытного специалиста по системам вентиляции и кондиционирования. Решение часто зависит от типа вашей системы отопления, а также от причины или степени проблемы.

Вот руководство по поиску и устранению неполадок с радиатором, а также способы устранения неполадок самостоятельно.

Типы систем отопления

Системы отопления классифицируются по типу используемого топлива. Наиболее распространены природный газ и электричество.

В старых домах и домах, расположенных в более холодном климате, часто есть котлы и печи, распределяющие тепло с помощью воды или пара. Они известны как гидравлические системы и работают, нагревая воду или воздух и прокачивая их по дому с помощью ряда труб или теплообменников. Эти лучистые источники отопления более эффективны и лучше сохраняют тепло полов в зимние месяцы.

Когда эти системы нуждаются в обслуживании, тревога обычно возникает из-за попадания воды или воздуха.

Почему моя система отопления издает стук?

Хотя стук труб в системе отопления является самым громким признаком неисправности вашего котла, щелчки и лязг также являются частыми признаками того, что что-то не так. Есть несколько причин грохота:

Радиатор слишком ровный

Это может показаться нелогичным. Но для того, чтобы радиатор работал эффективно, он должен быть немного наклонен вниз по направлению к линии возврата конденсата. Вы можете исправить это самостоятельно, добавив пару прокладок под нижний конец радиатора. Вам не нужно много, достаточно, чтобы убедиться, что конденсат стекает должным образом.

Поместите уровень на верхнюю часть радиатора, чтобы оценить проблему, а затем вставьте достаточно прокладок, чтобы слегка приподнять конец, противоположный паровой трубе.

Ваши трубы болтаются

Иногда вы обнаружите, что ваши трубы свисают с потолка без поддержки. Трубы могут быть плотно подогнаны везде, где они соединяются, но основная длина трубы подвержена ударам и толчкам, когда вода проходит через нее.

Эту проблему можно решить, установив на потолке через равные промежутки подвесы или изолированные зажимы, чтобы обеспечить небольшую дополнительную поддержку. Рекомендуемое расстояние между подвесками зависит от типа трубы и источника тепла. Для стальных труб требуется максимум 7-8 футов между подвесками как для воды, так и для пара. Стандартным медным трубам, по которым течет вода, потребуется пространство не более 5 футов между подвесками для более бесшумного распределения.

Вешалки и зажимы можно приобрести в большинстве хозяйственных магазинов или магазинов товаров для дома. Убедитесь, что вы приобрели зажимы или подвесы, которые достаточно широки, чтобы соответствовать ширине трубы, и их можно прикрепить к поверхности потолка, не затягивая слишком туго или слишком свободно. Поместите каждый зажим вокруг трубы и привинтите его к потолку или балке с соответствующими интервалами.

Слишком высокое давление воды

Когда давление воды высокое, вода может слишком сильно и быстро проталкиваться по трубам. Это может привести к шуму в системе отопления. Чтобы ваш котел работал правильно, ваш датчик температуры должен показывать около 12 фунтов на квадратный дюйм, когда вода холодная, и не выше 30 фунтов на квадратный дюйм, когда она горячая. Все, что выше, вызовет срабатывание предохранительного клапана и заставит его открыться.

Эти клапаны регулируются, но давление должен изменять только обученный специалист.

В вашей системе отопления используется принудительная подача воды

При нагревании вода расширяется. Однако расширение в ограниченном пространстве, таком как труба или радиатор, иногда приводит к условию, известному как «воздушные» трубы. Это может привести к захвату пузырьков воздуха, что приведет к лязгу или стуку в ваших трубах.

Это не ремонт своими руками; вам нужно вызвать специалиста по HVAC для проверки вашей системы. Они будут знать, как удалить застрявшие пузырьки воздуха из труб радиатора. Затем ваш специалист по ремонту может отрегулировать температуру воды, чтобы предотвратить повторение.

Слишком много воды в бойлере

Это противоположно слишком большому количеству воздуха в трубах. Проблема характерна для паровых систем отопления и радиаторов, и может звучать так, будто бык пробегает по вашим стенам и трубам.

Однако решение простое для специалиста по системам вентиляции и кондиционирования. Они перекроют вентиль, чтобы вода не текла, спустят воду из труб и доведут воду до нужного уровня. Как только это будет сделано, техник покажет вам правильные настройки, чтобы вы могли поддерживать их самостоятельно.

Вода также может попасть в трубы, если вода будет нагреваться слишком быстро. Это вызывает резкое повышение давления и стук в системе отопления. Другие причины включают накопление известкового налета и сломанные водяные насосы. Каждый из этих вопросов требует внимания лицензированного специалиста.

Клапаны заблокированы или сломаны

Иногда вы можете открыть клапан или кран и услышать лязг. Одной из причин может быть кусок упаковочного материала или другой мусор, застрявший за отверстием или краном. Клапан, прокладка или сам кран могут быть сломаны или повреждены.

В любом из этих случаев блок должен быть проверен специалистом по ОВКВ. Они перекроют водопровод, снимут клапан и почистят или заменят его. Обычно в это время также заменяются прокладки или уплотнения.

Другие статьи по теме:

• Как прокачать радиатор
• 7 лучших обогревателей для ваших конкретных нужд
• Сколько стоит воздушный тепловой насос?
• Не струсить! Все, что вам нужно знать о теплых полах
• Как утеплить чердак за 7 шагов

Что делать с лязгом в системе отопления?

Техническое обслуживание дома и регулярная настройка HVAC предотвратят многие потенциально дорогостоящие ремонты дома. Если вы живете в многоквартирном доме, например, в многоквартирном доме или многоквартирном доме, сообщите управляющему домом, если ваш радиатор издает шум. В этом случае главный котел, скорее всего, расположен в общей зоне собственности или в зоне, доступной только для управляющего недвижимостью.

Домовладельцы могут позаботиться о системе отопления, выполнив плановое техническое обслуживание:

Прокачать радиатор

Водяные и паровые печи используют лучистое тепло, чтобы сохранять тепло зимой. Какой бы тип системы отопления у вас ни был, вам нужно будет регулярно «прокачивать» радиатор, чтобы уменьшить накопление избытка воды или конденсированного пара.

Это так же просто, как вставить шестигранный ключ в углубление клапана в верхней части радиатора. В домах с плинтусным отоплением это углубление находится на конце блока под торцевой крышкой.

Вот краткое руководство по удалению воздуха из радиатора:

1. Поставьте миску на пол под вентилем для сбора воды.

2. Вставьте ключ радиатора в прорезь на клапане.

3. Поворачивайте ключ против часовой стрелки, пока не услышите легкое шипение. Это выход захваченного воздуха.

4. Оставьте клапан открытым, пока не начнет капать вода.

5. Снова закройте клапан, повернув ключ по часовой стрелке.

6. Повторяйте по мере необходимости в холодное время года.

Изоляция труб

Помимо закрепления труб подвесками или хомутами, вы можете снизить уровень шума, изолировав их. Это также защитит их от холодного воздуха и будет регулировать температуру внутри труб.

Пенопластовые рукава можно приобрести в местном магазине товаров для дома или в хозяйственном магазине. Обязательно приобретите рукава, которые будут полностью и плотно обхватывать трубы. Вы также можете распылить пенопласт в любые щели или отверстия.

Смягчите воду

Одной из причин шума в радиаторах и трубах является скопление мусора или известкового налета. Вы должны сделать все возможное, чтобы предотвратить накопление минералов в трубах. Если в вашем доме используется колодезная вода или вы живете в районе, где распространена жесткая вода, самым простым решением будет обработка воды с помощью смягчителя воды.

Не знаете, жесткая ли у вас вода? Ищите ржавчину в ваннах и раковинах или отложения кальция и извести на стенках душа. Часто это явные признаки. Вы также можете проверить воду у специалиста.

Регулярно проверяйте систему отопления

Унция профилактики стоит фунта лечения. Запланируйте регулярные проверки системы отопления вашего дома перед началом зимы и снова в конце сезона. Это обеспечит эффективную работу вашей системы. Это также может продлить срок службы вашей системы отопления.

Проверка должна включать:

• Проверка на наличие утечек
• Проверка ослабленных проводов и изношенных деталей
• Проверка исправности термостата
• Проверка на засоры или блокировки
• Осмотр всех деталей внутри и снаружи
• Поиск признаков коррозии в клапанах и других изнашиваемых деталях
• Внесение необходимых корректировок в температуру и давление воды

Обязательно запланируйте обслуживание до того, как вам понадобится использовать систему отопления, и после того, как вы закончите с ней в течение года. Ваш специалист по обслуживанию должен быть в состоянии определить любые потенциальные проблемы и предложить решения в это время. Многие ремонтные работы достаточно просты для того, чтобы домовладельцы справились самостоятельно.

Тем не менее, системы, на которые распространяется гарантия, а также любая опасная или сложная задача, всегда должны выполняться обученным лицензированным специалистом.

Поскольку сейчас мы все чаще, чем когда-либо, находимся дома, важно быть готовым к неожиданному домашнему ремонту с помощью плана от HomeServe. Наличие плана дает вам душевное спокойствие, зная, что вы можете просто позвонить на нашу горячую линию по ремонту, работающую круглосуточно и без выходных, и сообщить о покрываемых поломках. Посмотрите, какие планы доступны в вашем районе.

Что такое радиаторы отопления и какие лучше для дома

При формировании системы отопления дома особое внимание следует уделить планированию, расчетам и подбору оптимального оборудования. Все это влияет на эффективность и последующую эксплуатацию, а также на количество затрачиваемых средств. Радиатор отопления является важной частью любой системы отопления. Устанавливается в каждом отапливаемом помещении. От того, какой вариант устройства вы купите, зависит комфортность условий проживания в доме. Далее мы расскажем, какие бывают радиаторы отопления и какие лучше выбрать для дома.

• На что обратить внимание при выборе аккумуляторов
• Трубчатые и панельные стальные модели
• Алюминий
• Биметаллический
• Чугун
• Что выбрать для дома

На что обратить внимание при выборе батарей

Главным преимуществом коттеджа является автономное отопление, которое можно рассчитать и установить по вашему желанию. Выбирая лучший прибор для дома, следует ориентироваться на максимальный коэффициент теплопередачи, соотношение цена-качество. Рассмотрим виды радиаторов, чтобы понять, что можно выбрать для частного дома.

Трубчатые и панельные модели из стали

Панельные и секционные модели из стали — самые бюджетные из всего многообразия ассортимента. Их особенности: хорошие показатели теплоотдачи, компактность, прекрасно вписываются в дизайн помещений. В зависимости от версии возможность подключения ко всей системе различается. Если оконные проемы широкие, панельные радиаторы могут перекрыть поток холодного воздуха. Так вы снизите риск сквозняков, потери тепла.

Стоимость трубчатых радиаторов немного выше, чем у предыдущих представителей. Технические параметры практически совпадают с секционным оборудованием, более высокая цена обусловлена ​​конструкцией. Трубчатые решения подходят для больших семей, так как на них очень удобно сушить вещи.

Плюсы стальных радиаторов:

• доступность, хороший КПД;
• прочность;
• низкая окисляемость при использовании некачественной воды;
• небольшие габариты, простота установки радиатора отопления.

Минусы:

• нормальный дизайн, прибор не станет декоративным элементом в доме;
• необходимость промывки примерно 3 раза в год для предотвращения накопления отложений;
• Батареи всегда должны быть заряжены, иначе образуется ржавчина. Это снижает срок службы.

Алюминий

Распространен для отопления коттеджей и частных домов благодаря высокой мощности, привлекательному дизайну. Цены на аккумуляторы зависят от производителя. Аналогичные радиаторы зарубежных производителей более дорогие, но и долговечные.

При выборе алюминиевых аккумуляторов следует учитывать ряд важных нюансов:

1. Они чувствительны к характеристикам циркулирующей жидкости. Кислотность воды всегда должна быть на необходимом уровне, чтобы не разрушить радиаторы в первые годы эксплуатации.
2. Необходимость точного расчета площади. Теплый поток очень быстро уходит вверх, из-за чего отмечаются перепады температур между потолком и полом. Результат неправильного расчета – холодный пол.

Если учесть эти моменты, батарейки прослужат вам долго, при этом теплоотдача будет достаточно хорошей.

Биметаллический

Снаружи оборудование покрыто алюминиевым оребрением, внутри выполнено из стали. Качественные изделия покрываются антикоррозийной грунтовкой изнутри и снаружи. Выдерживают давление в 20-35 атмосфер. Преимущество — нет необходимости в особых технических условиях для оборотной воды. Недостатком является дороговизна для среднего покупателя.

Для домов этот вариант не лучший, так как в локальной системе не будет высокого давления, то есть не нужна повышенная прочность. Радиатор отопления лучше выбирать из предложений, на которые цена ниже.

Чугунные

Алюминиевые батареи быстро нагреваются, так же быстро остывают, а вот с чугунными все наоборот. Отмечается отличная стойкость к коррозионным процессам и надежность. Их стоимость выше стальных и алюминиевых приборов, но ниже биметаллических. Главный недостаток таких изделий – их избыточный вес.

Что выбрать для дома

По соотношению цена-качество целесообразнее всего выбирать между панельными стальными батареями и алюминиевыми. При сравнении двух видов стальные изделия все же выигрывают в практичности, экономичности, надежности, цене.
