Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Содержание статьи

• 1 Виды систем отопления
  • 1.1 Однотрубные
  • 1.2 Двухтрубная разводка
• 2 Где ставить радиаторы
• 3 Схемы подключения радиаторов
  • 3.1 Радиаторы с нижним подключением
  • 3.2 Батареи отопления с боковым подключением
    • 3.2.1 Вариант №1. Диагональное подключение
    • 3.2.2 Вариант №2. Одностороннее
    • 3.2.3 Вариант №3. Нижнее или седельное подключение

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

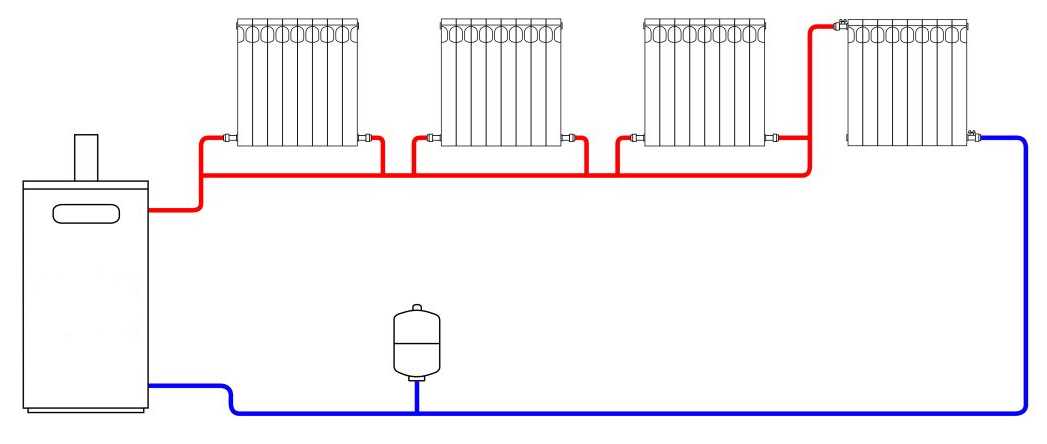

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

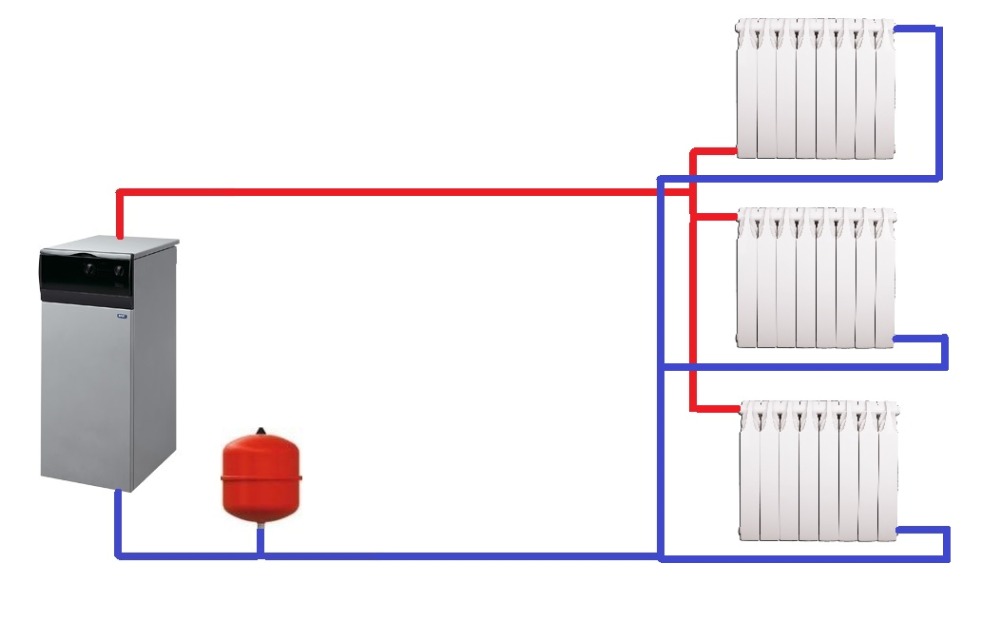

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

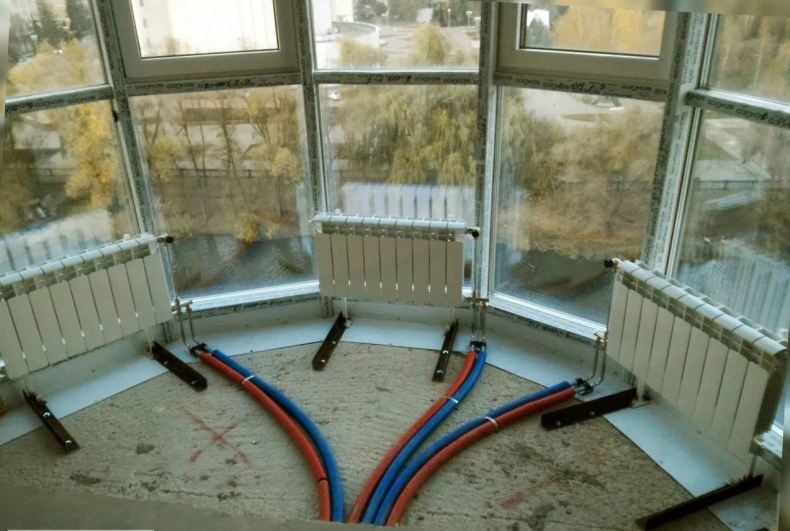

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

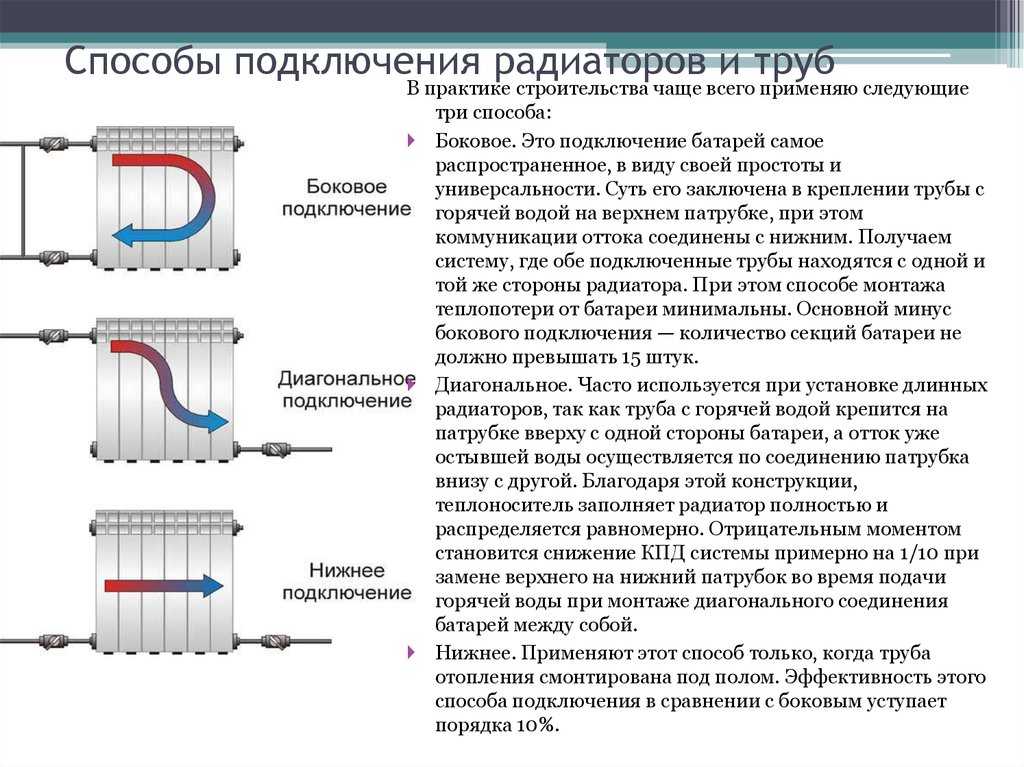

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1.

Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

• однотрубное;
• двухтрубное.

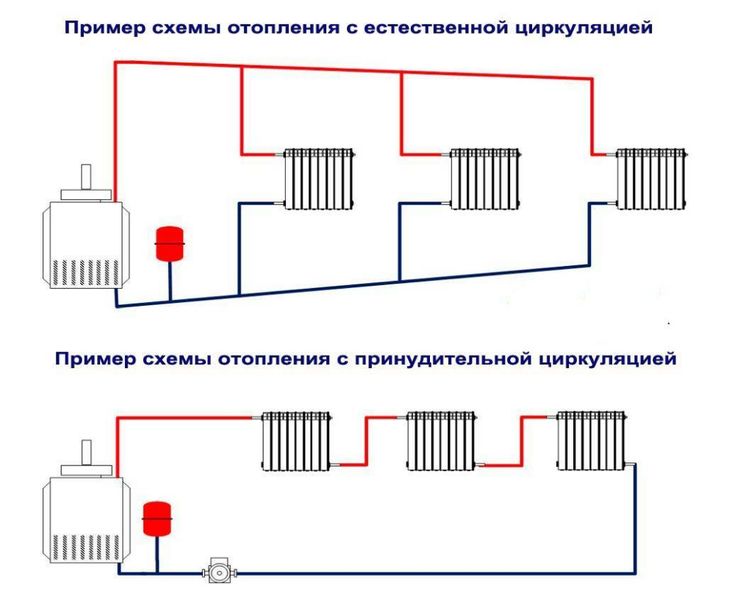

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

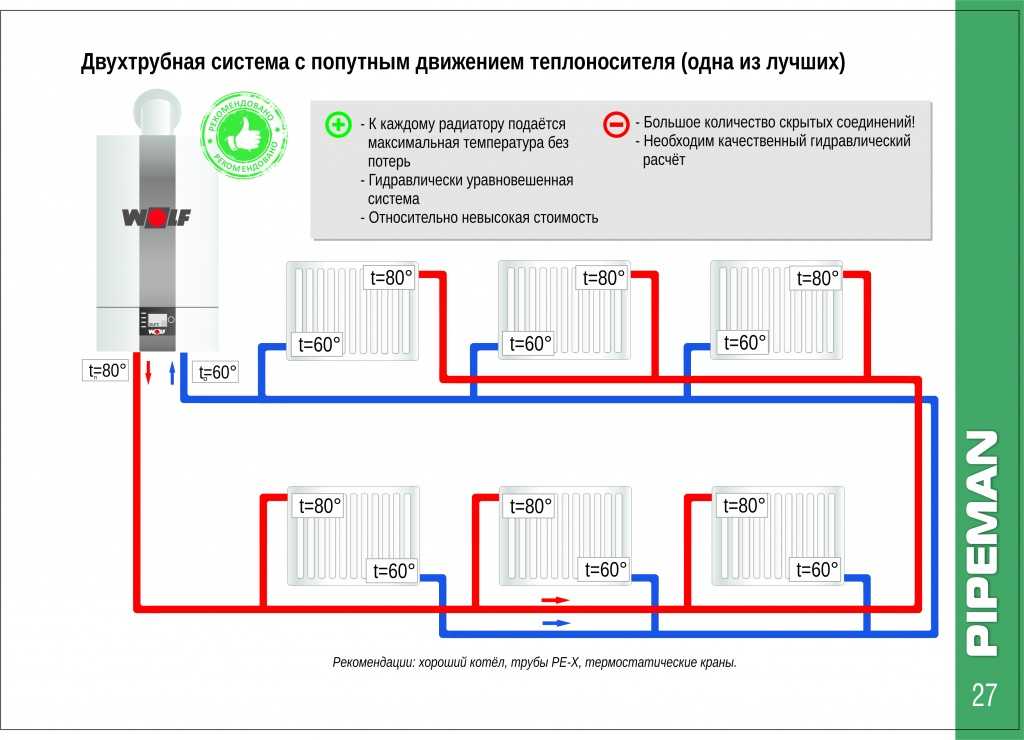

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой.

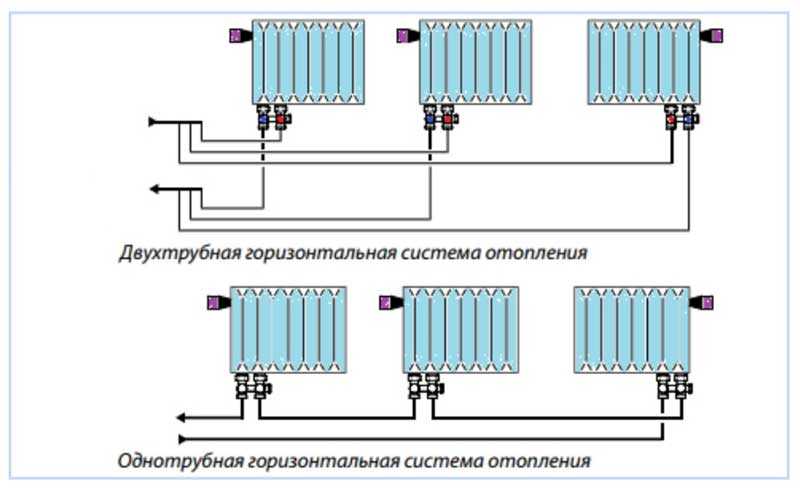

Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

• горизонтальные;
• вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы. Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

• Чугунные радиаторы
• биметаллические радиаторы
• стальные радиаторы

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, собираетесь ли вы установить чугунные, алюминиевые, биметаллические или стальные радиаторы, важно правильно выбрать способ их подключения.

Способ подключения радиатора влияет на его теплообмен



Содержание статьи

• 1 Типы систем отопления
  • 1.1 Однотрубная
  • 1.2 Двухтрубная разводка
• 2 Где устанавливать радиаторы
• 3 Схемы подключения радиаторов
  0 1.4 Bottom радиаторы
  0
• 0011 3.2 Радиаторы с боковым подключением
  • 3.2.1 Вариант № 1. Диагональное соединение
  • 3.2.2 Вариант № 2. Односторонний
  • 3.2.3 Вариант № 3. Нижнее или седловидное соединение

Типы систем отопления

Количество тепла, которое излучает радиатор отопления, не в последнюю очередь зависит от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.

Однотрубная система

Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно такой тип проводки предпочтительнее в многоэтажных домах, хотя такая система далеко не редкость и в частных. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.

Пример однотрубной системы

Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостатком такой системы является то, что количество труб в системе почти вдвое больше. Но систему можно легко сбалансировать.

Подробнее о системах отопления частного дома читайте здесь.

Куда устанавливать радиаторы

Традиционно радиаторы отопления размещают под окнами и это не случайно. Поднимающийся поток теплого воздуха отсекает холодный воздух, поступающий из окон. Кроме того, теплый воздух нагревает стекла, не давая образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всего радиатора была не меньше заданного значения.

Как расположить радиатор под окном

Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если его опустить ниже, будет неудобно убираться, если поднять выше – будет холодно для ног. Расстояние до подоконника тоже регламентируется – оно должно быть 10-12 см. В этом случае теплый воздух будет свободно обходить преграду – подоконник – и подниматься по оконному стеклу.

И последнее расстояние, которое необходимо соблюдать при подключении радиаторов отопления, это расстояние до стены. Она должна быть 3-5 см. В этом случае по задней стенке радиатора будут подниматься восходящие потоки теплого воздуха, улучшится скорость обогрева помещения.

Читайте здесь, как смонтировать и подключить радиаторы отопления своими руками.

Схемы подключения радиаторов

Насколько хорошо прогреваются радиаторы, зависит от способа подачи к ним теплоносителя. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. При нижнем подключении расхождений быть не может. Трубок всего две – входная и выходная. Соответственно, с одной стороны охлаждающая жидкость подается к радиатору, с другой — отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно где подключать подачу, а где реверс написано в инструкции по монтажу, которая должна быть в наличии.

Радиаторы с боковым подключением

С боковым подключением вариантов намного больше: здесь подающий и обратный трубопроводы можно соединить в два патрубка, соответственно вариантов четыре.

Вариант №1.

Диагональное подключение

Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за эталон, и именно так производители проверяют свои отопительные приборы и данные в паспорте на тепловую мощность — для таких связь. Все остальные виды соединения отдают тепло менее эффективно.

Схема диагонального подключения радиаторов отопления с двухтрубной и однотрубной системами

Это связано с тем, что при диагональном соединении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит из обратная, нижняя сторона.

Вариант №2. Односторонний

Как следует из названия, трубопроводы подсоединяются с одной стороны – подача сверху, обратка – снизу. Этот вариант удобен, когда стояк проходит сбоку от обогревателя, что часто бывает в квартирах, ведь такой тип подключения обычно преобладает. При подаче теплоносителя снизу такую ​​схему применяют редко – не очень удобно размещать трубы.

Боковое подключение для двухтрубных и однотрубных систем

При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%. Но это только в том случае, если секций в радиаторах немного – не более 10. При более длинной батарее самая дальняя от края ее будет плохо греть или вообще оставаться холодной. В панельных радиаторах для решения проблемы устанавливают расширители потока – трубки, выводящие теплоноситель чуть дальше середины. Эти же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седловое подключение

Из всех вариантов седловое подключение радиаторов отопления является наименее эффективным. Потери составляют примерно 12-14%. Но этот вариант самый незаметный – трубы обычно укладываются на пол или под него, и этот способ является наиболее оптимальным с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно взять радиатор чуть мощнее, чем требуется.

Седловое подключение радиаторов отопления
